Peugeot Partner 2008 Manual del propietario (in Spanish)

136
Dimensiones

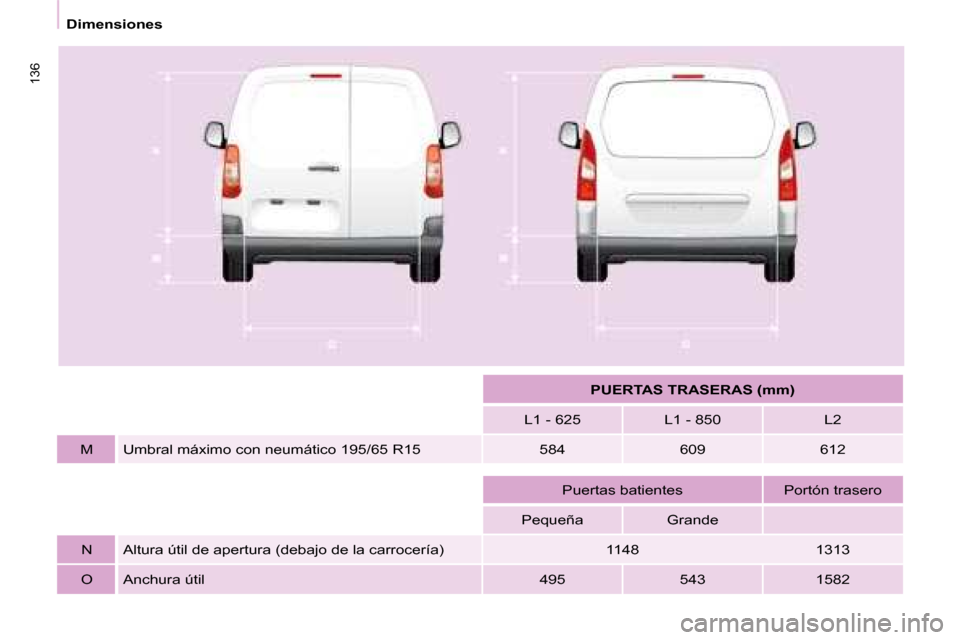

PUERTAS TRASERAS (mm)
L1 - 625 L1 - 850 L2
M Umbral máximo con neumático 195/65 R15 584 609 612
Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 1148 1313
O Anchura útil 495 543 1582

137
Dimensiones
CARACTERÍSTICAS TÉCNICAS
9

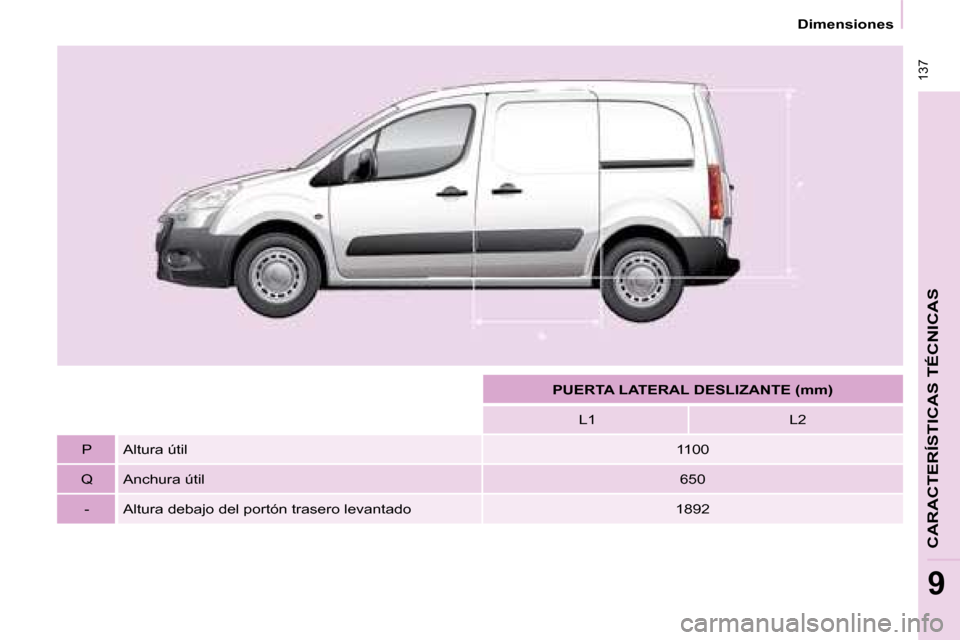

PUERTA LATERAL DESLIZANTE (mm)L1 L2
P Altura útil 1100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1892

138
Dimensiones

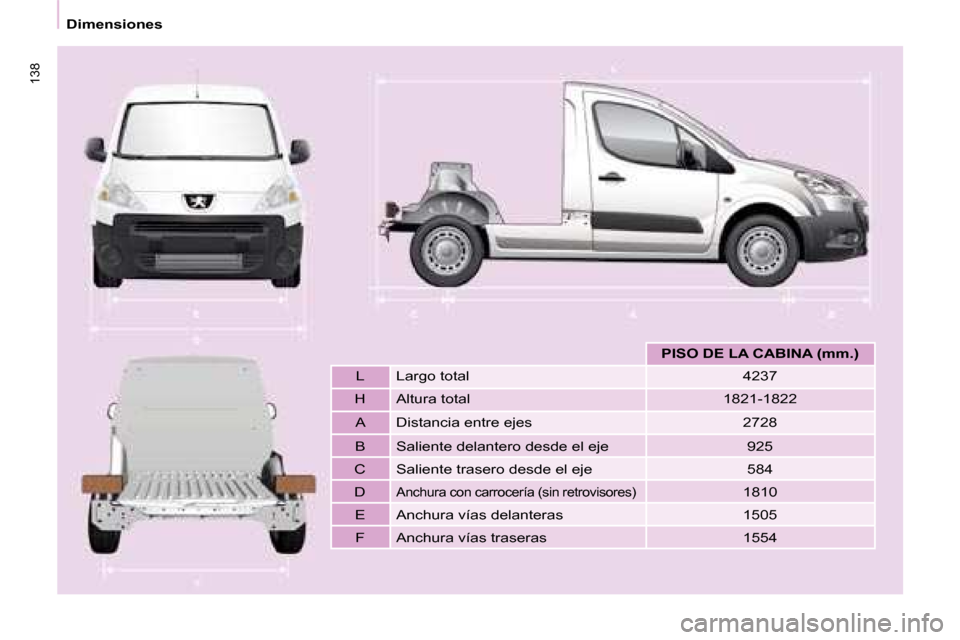

PISO DE LA CABINA (mm.)
L Largo total 4237
H Altura total 1821-1822
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 584
D
Anchura con carrocería (sin retrovisores)1810
E Anchura vías delanteras 1505
F Anchura vías traseras 1554

139
CARACTERÍSTICAS TÉCNICAS
9
Masas
MASAS Y CARGAS REMLOCABLES (KG)
Generalidades
Los valores de MTRA y de cargas
remolcables indicados son válidos para
una altitud máxima de 1000 metros ;
la carga remolcable mencionada se
debe reducir de un 10 % por cada
1000 metros suplementarios.MTRA : masa total rodante
autorizada
MTAC : masa técnicamente
admisible en carga
MOM : masa en orden de marcha
CVA : carga vertical en el enganche
de remolque
En el caso de un vehículo que remolca,
está prohibido sobrepasar la velocidad
de 80 km/h (respete el código de
circulación en vigor en su país).
La masa del remolque con frenos
se puede, en el límite del MTRA,
aumentar en la medida que reducimos
por igual la MTAC del vehículo que
remolca ; atención, el remolcado con
un vehículo que remolca poco cargado
puede degradar su agarre en la
carretera. Temperaturas exteriores elevadas
pueden conllevar una bajada en el
rendimiento del vehículo para proteger
el motor ; cuando la temperatura
exterior es superior a 37 °C, limite la
masa remolcada.
Para mayor información, consulte su
certiicado de matrícula.
En cada país, es imperativo respetar
las cargas remolcables admitidas
por el código de circulación local.
Para conocer las posibilidades de
remolcado de su vehículo y su peso
total rodante admisible. Consulte la red
PEUGEOT.

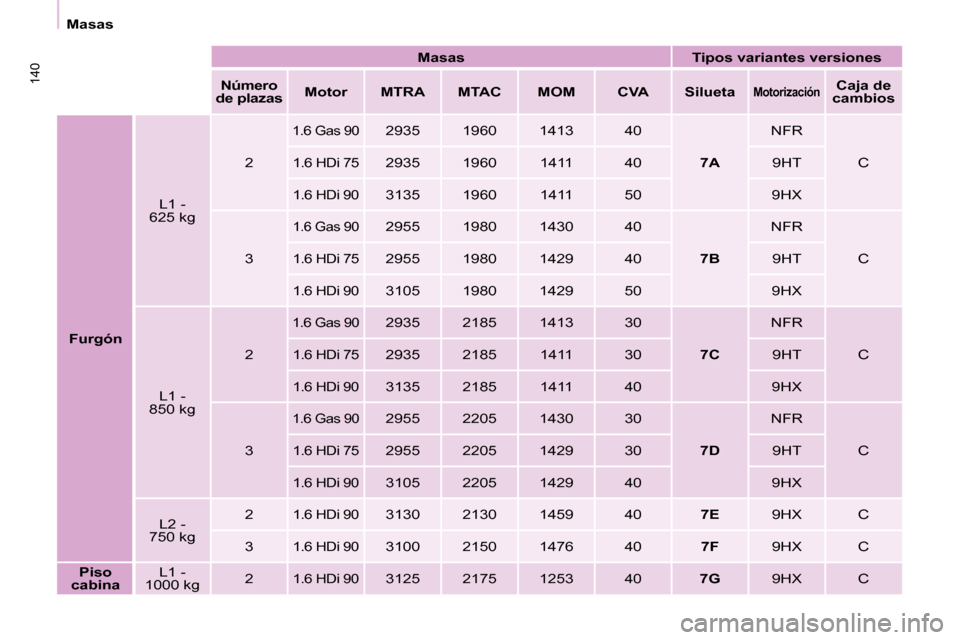

140
MasasMasas Tipos variantes versiones
Número
de plazas Motor MTRA MTAC MOM CVA Silueta
MotorizaciónCaja de
cambios
Furgón L1 -
625 kg 2
1.6 Gas 902935 1960 1413 40
7ANFR
C
1.6 HDi 752935 1960 1411 40 9HT
1.6 HDi 903135 1960 1411 50 9HX
3
1.6 Gas 902955 1980 1430 40 7BNFR
C
1.6 HDi 752955 1980 1429 40 9HT
1.6 HDi 903105 1980 1429 50 9HX
L1 -
850 kg 2
1.6 Gas 902935 2185 1413 30
7CNFR
C
1.6 HDi 752935 2185 1411 30 9HT
1.6 HDi 903135 2185 1411 40 9HX
3
1.6 Gas 902955 2205 1430 30 7DNFR
C
1.6 HDi 752955 2205 1429 30 9HT
1.6 HDi 903105 2205 1429 40 9HX
L2 -
750 kg 2
1.6 HDi 903130 2130 1459 40
7E9HX C
3
1.6 HDi 903100 2150 1476 40 7F9HX C
Piso
cabina L1 -
1000 kg 2
1.6 HDi 903125 2175 1253 40
7G9HX C

141
CARACTERÍSTICAS TÉCNICAS
9
Motorizaciones Diesel - Gasolina

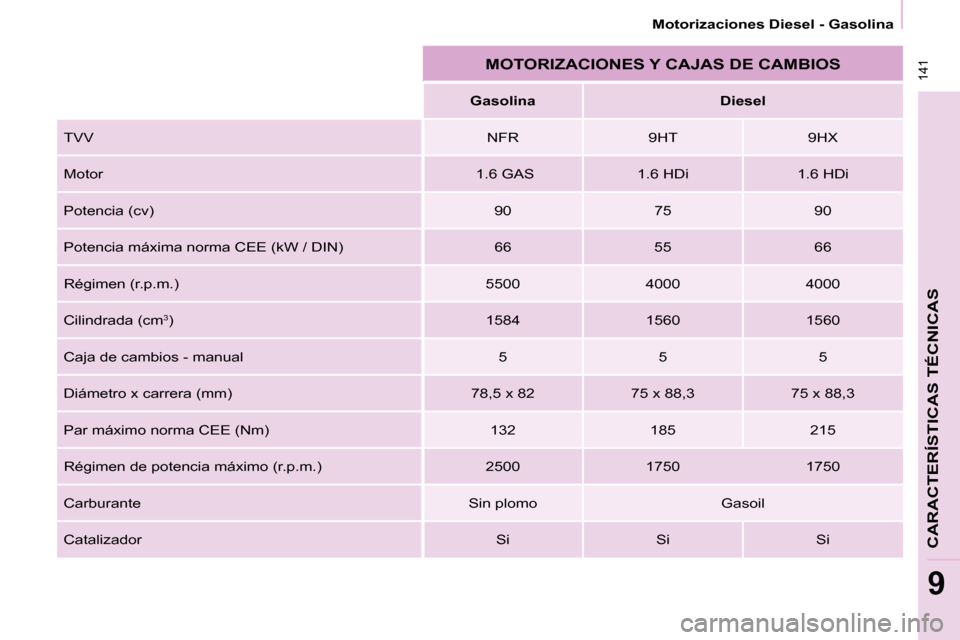

MOTORIZACIONES Y CAJAS DE CAMBIOS
Gasolina Diesel
TVV NFR 9HT 9HX
Motor 1.6 GAS 1.6 HDi 1.6 HDi
Potencia (cv) 90 75 90
Potencia máxima norma CEE (kW / DIN) 66 55 66
Régimen (r.p.m.) 5500 4000 4000
Cilindrada (cm
3) 1584 1560 1560
Caja de cambios - manual 5 5 5
Diámetro x carrera (mm) 78,5 x 82 75 x 88,3 75 x 88,3
Par máximo norma CEE (Nm) 132 185 215
Régimen de potencia máximo (r.p.m.) 2500 1750 1750
Carburante Sin plomo Gasoil
Catalizador Si Si Si

142
Motorizaciones Diesel - Gasolina
Los consumos, presentados aquí, corresponden a los valores comunicado s en el momento de la impresión. Estos valores
de consumo se establecen según la Directiva 80/1268/CEE. Pueden variar en función del comportamiento al volante, de
las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento del vehículo

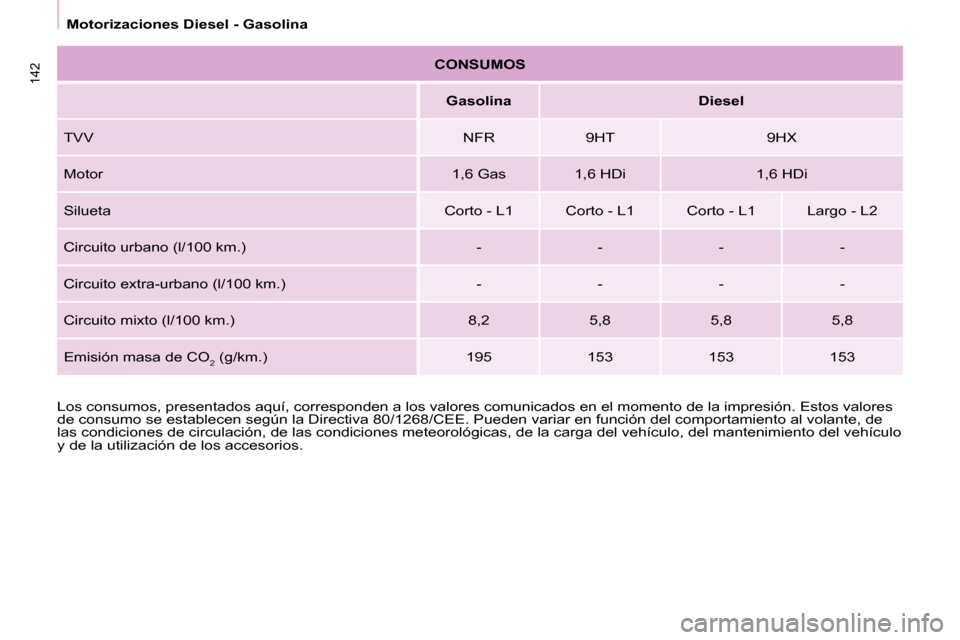

y de la utilización de los accesorios. CONSUMOS
Gasolina Diesel
TVV NFR 9HT 9HX
Motor 1,6 Gas 1,6 HDi 1,6 HDi
Silueta Corto - L1 Corto - L1 Corto - L1 Largo - L2
Circuito urbano (l/100 km.) - - - -
Circuito extra-urbano (l/100 km.) - - - -
Circuito mixto (l/100 km.) 8,2 5,8 5,8 5,8
Emisión masa de CO
2 (g/km.) 195 153 153 153

143
CARACTERÍSTICAS TÉCNICAS
9

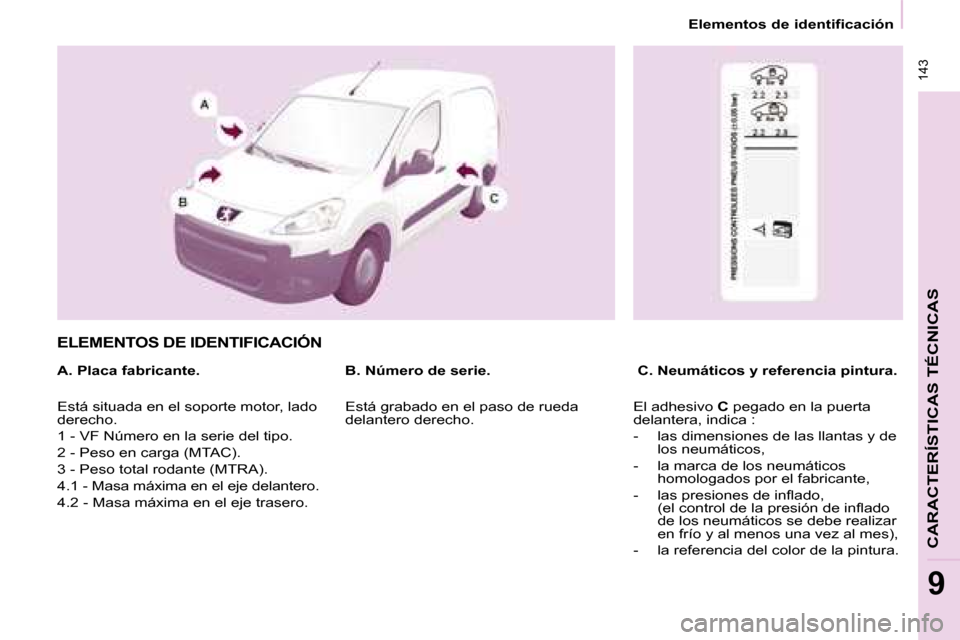

Elementos de identificación
ELEMENTOS DE IDENTIFICACIÓN
A. Placa fabricante. C. Neumáticos y referencia pintura.
B. Número de serie.
Está situada en el soporte motor, lado
derecho.
1 - VF Número en la serie del tipo.
2 - Peso en carga (MTAC).
3 - Peso total rodante (MTRA).
4.1 - Masa máxima en el eje delantero.
4.2 - Masa máxima en el eje trasero. Está grabado en el paso de rueda
delantero derecho.
El adhesivo
C pegado en la puerta
delantera, indica :
- las dimensiones de las llantas y de los neumáticos,
- la marca de los neumáticos homologados por el fabricante,
- las presiones de inlado,
(el control de la presión de inlado
de los neumáticos se debe realizar
en frío y al menos una vez al mes),
- la referencia del color de la pintura.
