Peugeot Partner 2011 Betriebsanleitung (in German)

11 9
PANNENHI
LFE
7
Austausch der Glühlampen

4.

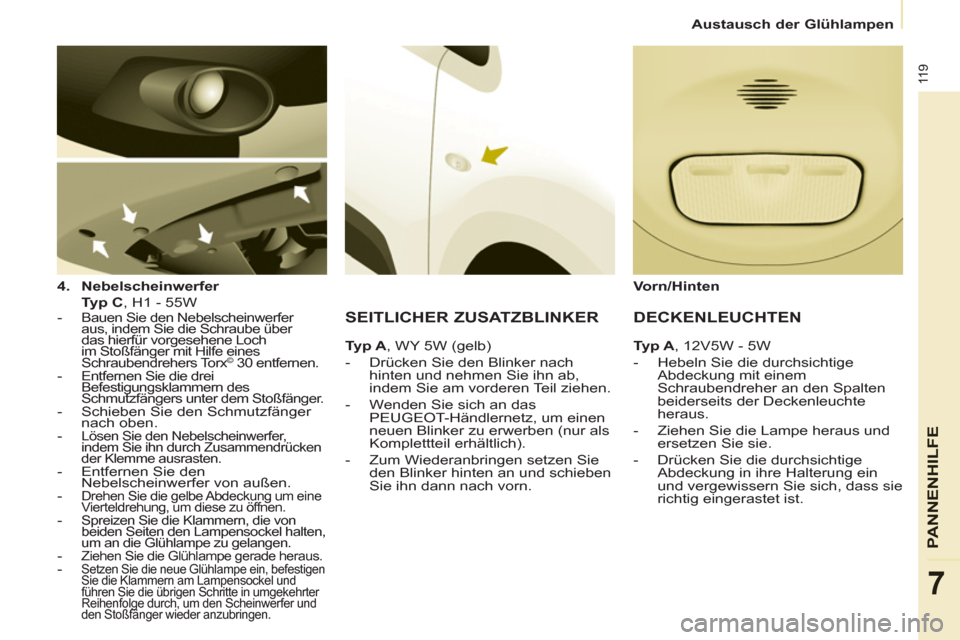

Nebelscheinwerfer



Typ C
, H1 - 55W


-
Bauen Sie den Nebelscheinwerfer
aus, indem Sie die Schraube über
das hierfür vorgesehene Loch
im Stoßfänger mit Hilfe eines
Schraubendrehers Torx
© 30 entfernen.
- Entfernen Sie die drei
Befestigungsklammern des
Schmutzfängers unter dem Stoßfänger.

- Schieben Sie den Schmutzfänger
nach oben.

-
Lösen Sie den Nebelscheinwerfer,
indem Sie ihn durch Zusammendrücken
der Klemme ausrasten.

- Entfernen Sie den
Nebelscheinwerfer von außen.

-
Drehen Sie die gelbe Abdeckung um eine
Vierteldrehung, um diese zu öffnen.

- Spreizen Sie die Klammern, die von
beiden Seiten den Lampensockel halten,
um an die Glühlampe zu gelangen.

- Ziehen Sie die Glühlampe gerade heraus.

- Setzen Sie die neue Glühlampe ein, befestigen
Sie die Klammern am Lampensockel und
führen Sie die übrigen Schritte in umgekehrter
Reihenfolge durch, um den Scheinwerfer und
den Stoßfänger wieder anzubringen.



SEITLICHER ZUSATZBLINKER


Ty p A
, WY 5W (gelb)


- Drücken Sie den Blinker nach
hinten und nehmen Sie ihn ab,
indem Sie am vorderen Teil ziehen.

- Wenden Sie sich an das
PEUGEOT-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).

- Zum Wiederanbringen setzen Sie
den Blinker hinten an und schieben
Sie ihn dann nach vorn.
Vorn/Hinten




DECKENLEUCHTEN


Typ A
, 12V5W - 5W


- Hebeln Sie die durchsichtige
Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.

- Ziehen Sie die Lampe heraus und
ersetzen Sie sie.

- Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.

120


Austausch der Glühlampen


Mehr Informationen zu den
Glühlampen fi nden Sie in den Tabellen
"Lampentypen".


1.
Brems-/Standleuchten


Typ B
, P21/5W - 21/5W

2.
Fahrtrichtungsanzeiger


Typ B
, PY21W - 21W (gelb)

3.
Rückfahrscheinwerfer


Typ B
, P21W - 21W

4.
Nebelleuchten


Typ B
, P21W - 21W


- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die
Hecktüren auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/
Schließen".

- Entfernen Sie die beiden
Befestigungsschrauben mit
dem Schraubendreher, der im
Werkzeugset unter dem rechten
Sitz verstaut ist.

- Ziehen Sie den Scheinwerferblock
von außen heraus.

- Halten Sie den Leuchtenblock
und lösen Sie die elektrische
Verbindung.
- Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.

- Entfernen Sie die defekte
Glühlampe, indem Sie leicht darauf
drücken und sie entgegen dem
Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.


Entnahme des Scheinwerferblocks:


- Fahrzeug mit Heckklappe: Ziehen
Sie den Scheinwerferblock in
Richtung Fahrzeugmitte,

- Fahrzeug mit Flügeltüren: Ziehen
Sie den Scheinwerferblock zu sich
heran.

Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen und
der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der Glühlampe des
hinteren Blinkers über zwei Minuten.

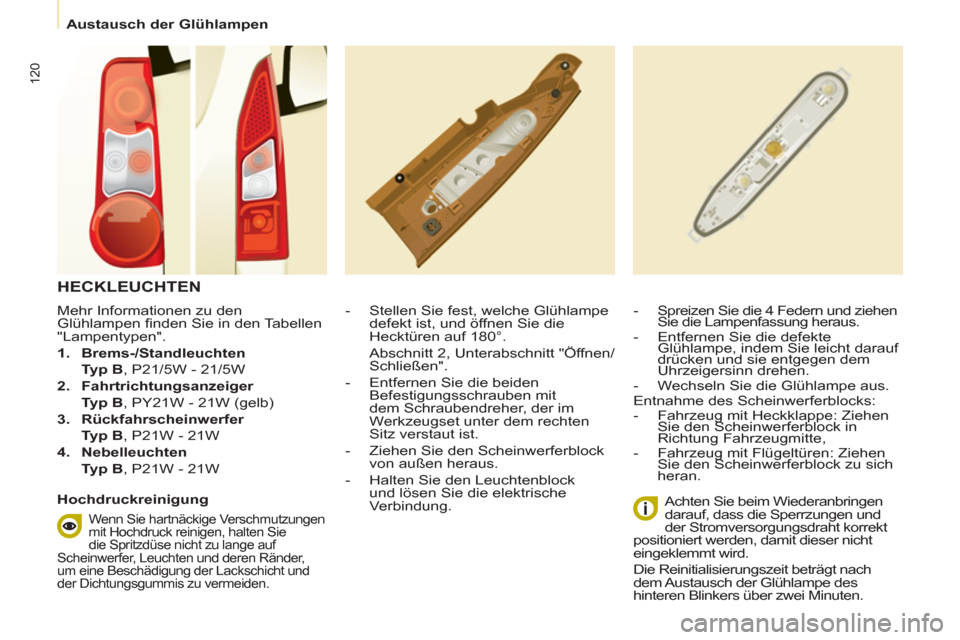

HECKLEUCHTEN


Hochdruckreinigung

Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.

121
PANNENHI
LFE
7
Austausch der Glühlampen

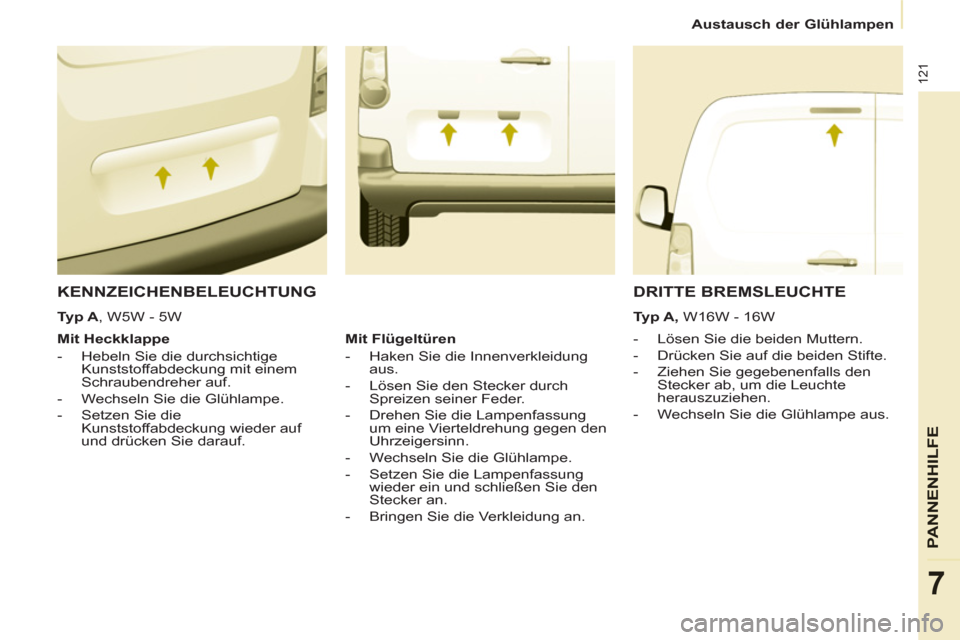

KENNZEICHENBELEUCHTUNG




- Lösen Sie die beiden Muttern.

- Drücken Sie auf die beiden Stifte.

- Ziehen Sie gegebenenfalls den
Stecker ab, um die Leuchte
herauszuziehen.

- Wechseln Sie die Glühlampe aus.


Mit Heckklappe


- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.

- Wechseln Sie die Glühlampe.

- Setzen Sie die
Kunststoffabdeckung wieder auf
und drücken Sie darauf.


DRITTE BREMSLEUCHTE


Ty p A ,
W16W - 16W

Mit Flügeltüren


- Haken Sie die Innenverkleidung
aus.

- Lösen Sie den Stecker durch
Spreizen seiner Feder.

- Drehen Sie die Lampenfassung
um eine Vierteldrehung gegen den
Uhrzeigersinn.

- Wechseln Sie die Glühlampe.

- Setzen Sie die Lampenfassung
wieder ein und schließen Sie den
Stecker an.

- Bringen Sie die Verkleidung an.



Typ A
, W5W - 5W

122

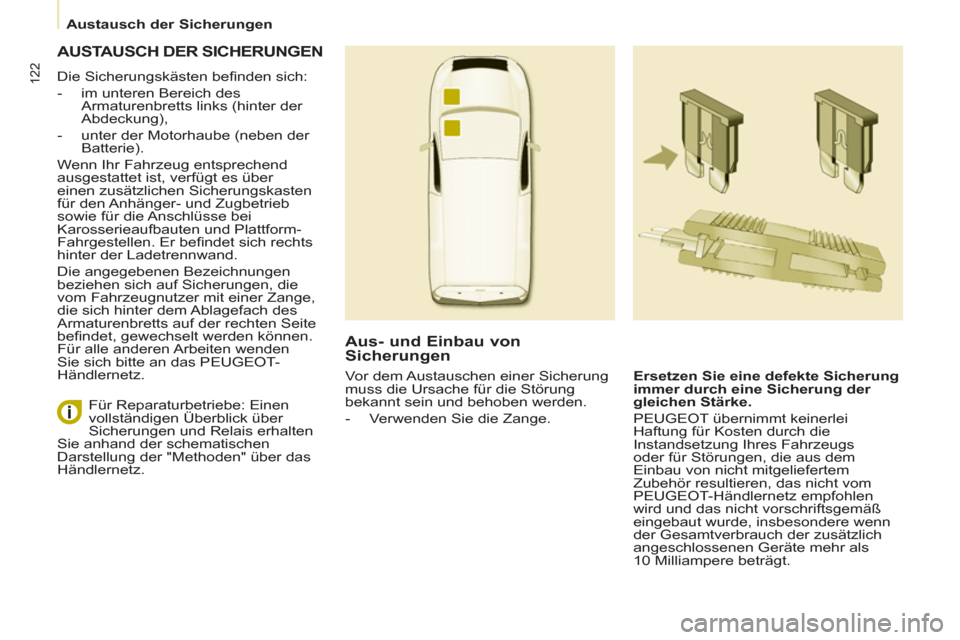

Austausch der Sicherungen


AUSTAUSCH DER SICHERUNGEN

Die Sicherungskästen befi nden sich:


- im unteren Bereich des
Armaturenbretts links (hinter der
Abdeckung),

- unter der Motorhaube (neben der
Batterie).
Wenn Ihr Fahrzeug entsprechend
ausgestattet ist, verfügt es über
einen zusätzlichen Sicherungskasten
für den Anhänger- und Zugbetrieb
sowie für die Anschlüsse bei
Karosserieaufbauten und Plattform-
Fahrgestellen. Er befi ndet sich rechts
hinter der Ladetrennwand.
Die angegebenen Bezeichnungen
beziehen sich auf Sicherungen, die
vom Fahrzeugnutzer mit einer Zange,
die sich hinter dem Ablagefach des
Armaturenbretts auf der rechten Seite
befi ndet, gewechselt werden können.
Für alle anderen Arbeiten wenden
Sie sich bitte an das PEUGEOT-
Händlernetz.

Aus- und Einbau von
Sicherungen

Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.

PEUGEOT übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder für Störungen, die aus dem
Einbau von nicht mitgeliefertem
Zubehör resultieren, das nicht vom
PEUGEOT-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als
10 Milliampere beträgt. Für Reparaturbetriebe: Einen
vollständigen Überblick über
Sicherungen und Relais erhalten
Sie anhand der schematischen
Darstellung der "Methoden" über das
Händlernetz. Vor dem Austauschen einer Sicherung
muss die Ursache für die Störung
bekannt sein und behoben werden.


- Verwenden Sie die Zange.

123
PANNENHI
LFE
7
Austausch der Sicherungen

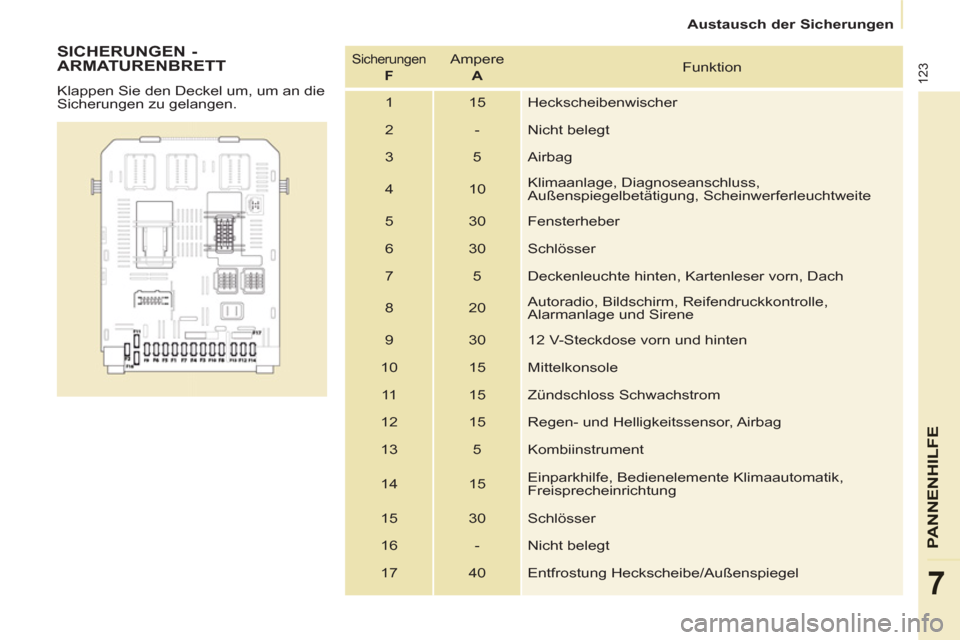

SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
Sicherungen
F
Ampere
A
Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleser vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle,
Alarmanlage und Sirene
9 30 12 V-Steckdose vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel

124


Austausch der Sicherungen

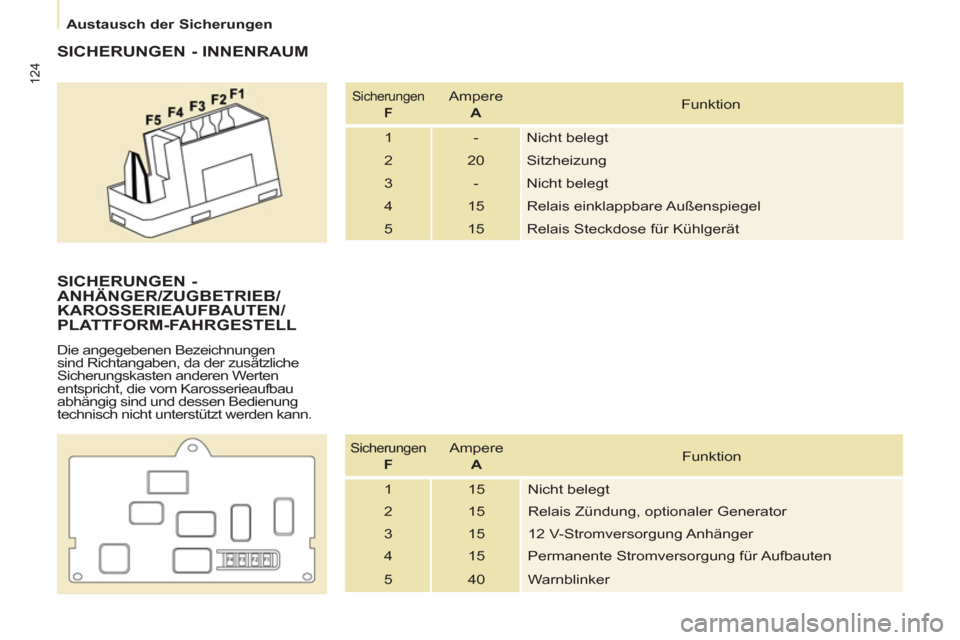

SICHERUNGEN - INNENRAUM

Sicherungen
F
Ampere
A
Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät


SICHERUNGEN -
ANHÄNGER/ZUGBETRIEB/
KAROSSERIEAUFBAUTEN/
PLATTFORM-FAHRGESTELL
Die angegebenen Bezeichnungen
sind Richtangaben, da der zusätzliche
Sicherungskasten anderen Werten
entspricht, die vom Karosserieaufbau
abhängig sind und dessen Bedienung
technisch nicht unterstützt werden kann.
Sicherungen
F
Ampere
A
Funktion
1 15 Nicht belegt
2 15 Relais Zündung, optionaler Generator
3 15 12 V-Stromversorgung Anhänger
4 15 Permanente Stromversorgung für Aufbauten
5 40 Warnblinker

125
PANNENHI
LFE
7
Austausch der Sicherungen

SICHERUNGEN - MOTORRAUM

Rasten Sie nach dem Öffnen der
Motorhaube den Sicherungskasten
aus und klappen Sie ihn um, um an die
Sicherungen zu gelangen.

Sicherungen
F
Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparksteuergerät
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

126

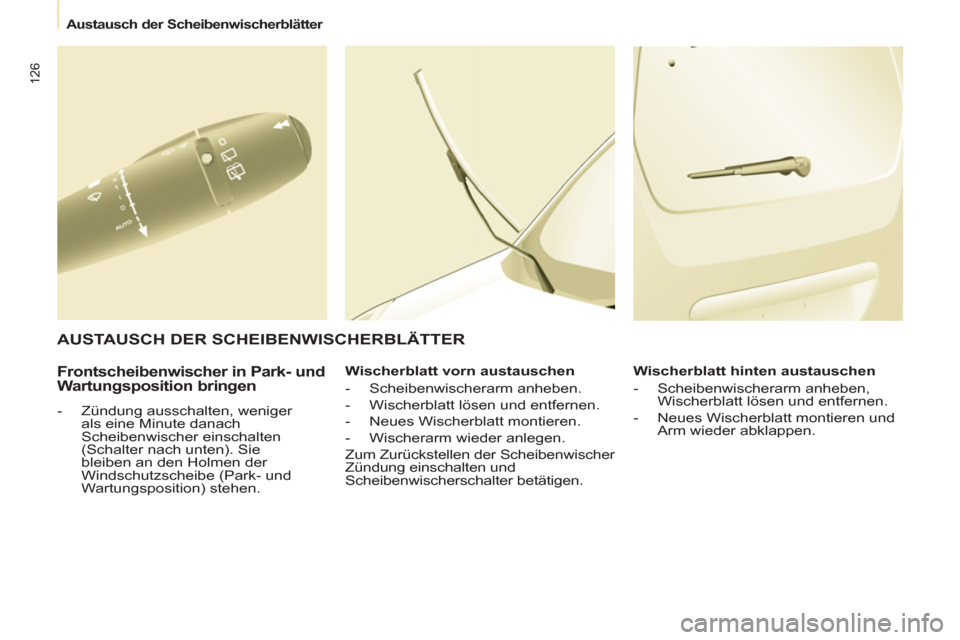

Austausch der Scheibenwischerblätter



Frontscheibenwischer in Park- und
Wartungsposition bringen


- Zündung ausschalten, weniger
als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben.

- Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren.

- Wischerarm wieder anlegen.
Zum Zurückstellen der Scheibenwischer
Zündung einschalten und
Scheibenwischerschalter betätigen.
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren und
Arm wieder abklappen.



AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

127
PANNENHI
LFE
7

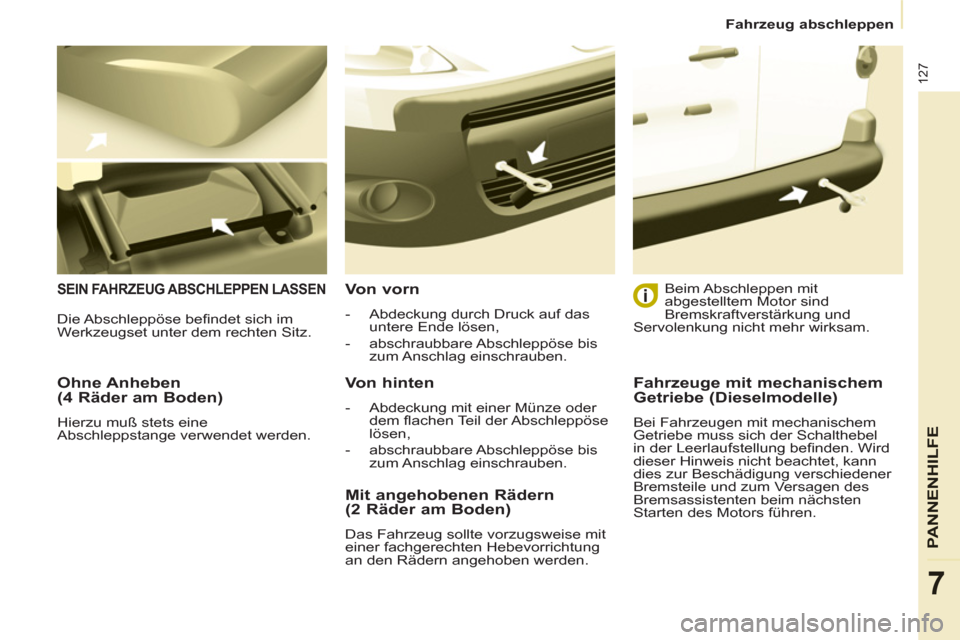

Fahrzeug abschleppen

Ohne Anheben
(4 Räder am Boden)
Hierzu muß stets eine
Abschleppstange verwendet werden.

SEIN FAHRZEUG ABSCHLEPPEN LASSEN

Von vorn



- Abdeckung durch Druck auf das
untere Ende lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.



Von hinten



- Abdeckung mit einer Münze oder
dem fl achen Teil der Abschleppöse
lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.

Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden. Die Abschleppöse befi ndet sich im
Werkzeugset unter dem rechten Sitz.

Fahrzeuge mit mechanischem
Getriebe (Dieselmodelle)
Bei Fahrzeugen mit mechanischem
Getriebe muss sich der Schalthebel
in der Leerlaufstellung befi nden. Wird
dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des
Bremsassistenten beim nächsten
Starten des Motors führen.

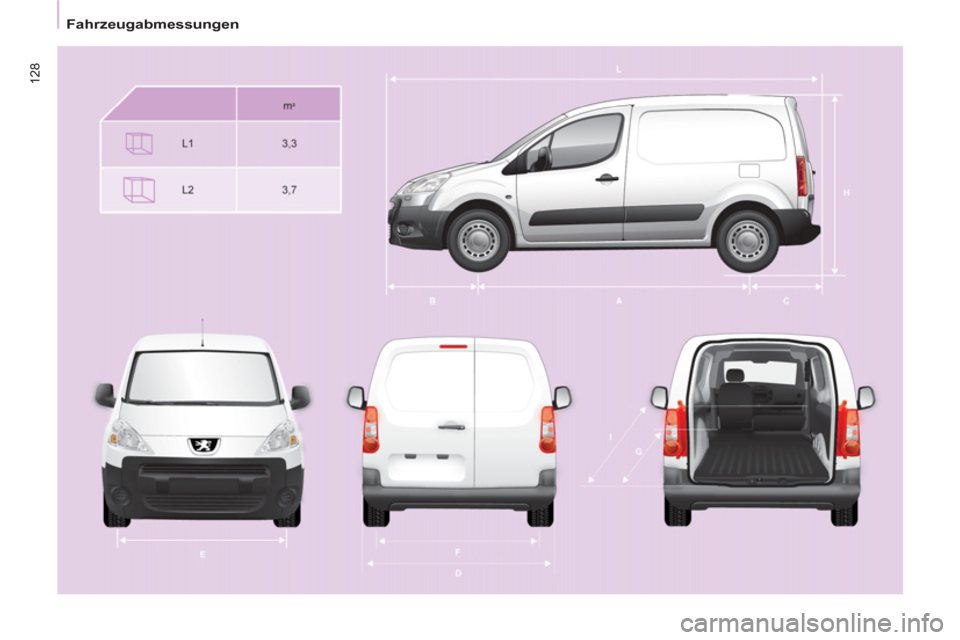

Fahrzeugabmessungen

128
