Peugeot Partner 2011 Handleiding (in Dutch)

11 9
SNEL WEER OP WE
G
7


Lamp vervangen


4.

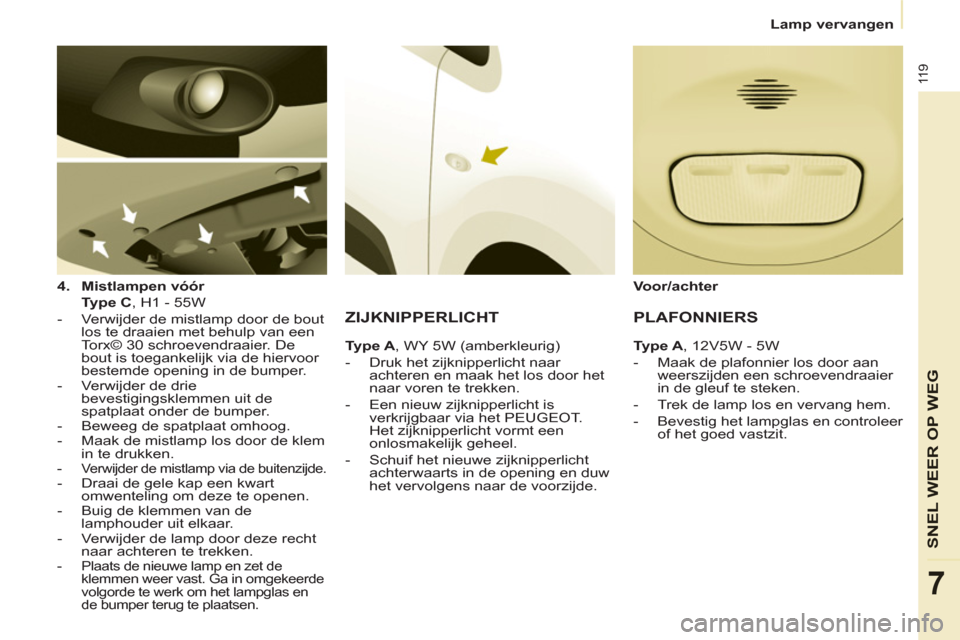

Mistlampen vóór


Type C
, H1 - 55W


- Verwijder de mistlamp door de bout
los te draaien met behulp van een
Torx© 30 schroevendraaier. De
bout is toegankelijk via de hiervoor
bestemde opening in de bumper.

- Verwijder de drie
bevestigingsklemmen uit de
spatplaat onder de bumper.

- Beweeg de spatplaat omhoog.

- Maak de mistlamp los door de klem
in te drukken.

- Verwijder de mistlamp via de buitenzijde.

- Draai de gele kap een kwart
omwenteling om deze te openen.

- Buig de klemmen van de
lamphouder uit elkaar.

- Verwijder de lamp door deze recht
naar achteren te trekken.

- Plaats de nieuwe lamp en zet de
klemmen weer vast. Ga in omgekeerde
volgorde te werk om het lampglas en
de bumper terug te plaatsen.



ZIJKNIPPERLICHT


Ty p e A
, WY 5W (amberkleurig)


- Druk het zijknipperlicht naar
achteren en maak het los door het
naar voren te trekken.

- Een nieuw zijknipperlicht is
verkrijgbaar via het PEUGEOT.
Het zijknipperlicht vormt een
onlosmakelijk geheel.

- Schuif het nieuwe zijknipperlicht
achterwaarts in de opening en duw
het vervolgens naar de voorzijde.
Voor/achter




PLAFONNIERS


Type A
, 12V5W - 5W


- Maak de plafonnier los door aan
weerszijden een schroevendraaier
in de gleuf te steken.

- Trek de lamp los en vervang hem.

- Bevestig het lampglas en controleer
of het goed vastzit.

120

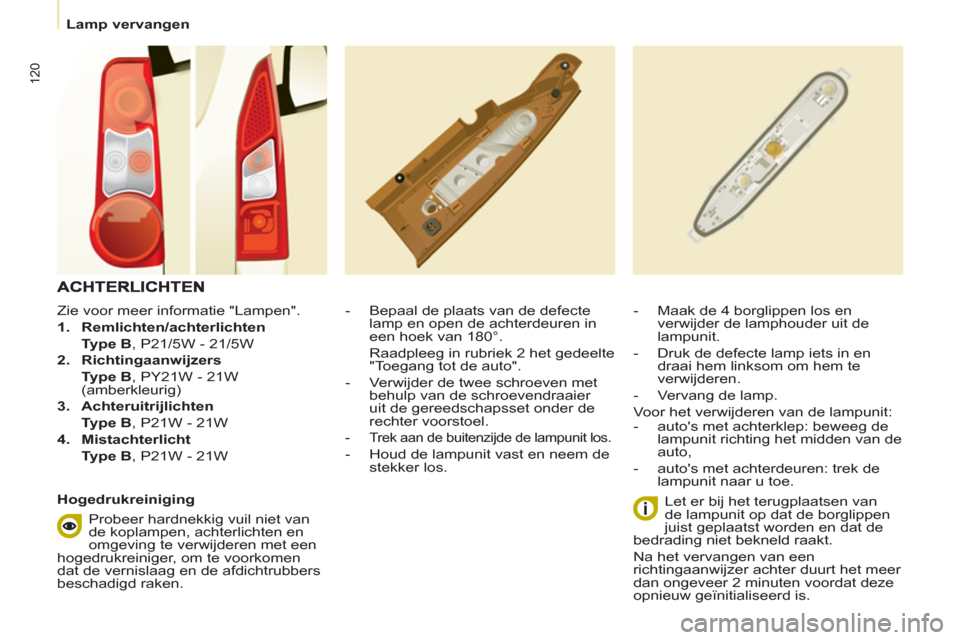

Lamp vervangen


Zie voor meer informatie "Lampen".


1.
Remlichten/achterlichten


Type B
, P21/5W - 21/5W

2.
Richtingaanwijzers


Type B
, PY21W - 21W
(amberkleurig)

3.
Achteruitrijlichten


Type B
, P21W - 21W

4.
Mistachterlicht


Type B
, P21W - 21W


- Bepaal de plaats van de defecte
lamp en open de achterdeuren in
een hoek van 180°.
Raadpleeg in rubriek 2 het gedeelte
"Toegang tot de auto".

- Verwijder de twee schroeven met
behulp van de schroevendraaier
uit de gereedschapsset onder de
rechter voorstoel.

- Trek aan de buitenzijde de lampunit los.


- Houd de lampunit vast en neem de
stekker los.
- Maak de 4 borglippen los en
verwijder de lamphouder uit de
lampunit.

- Druk de defecte lamp iets in en
draai hem linksom om hem te
verwijderen.

- Vervang de lamp.


Voor het verwijderen van de lampunit:


- auto's met achterklep: beweeg de
lampunit richting het midden van de
auto,

- auto's met achterdeuren: trek de
lampunit naar u toe.

Let er bij het terugplaatsen van
de lampunit op dat de borglippen
juist geplaatst worden en dat de
bedrading niet bekneld raakt.
Na het vervangen van een
richtingaanwijzer achter duurt het meer
dan ongeveer 2 minuten voordat deze
opnieuw geïnitialiseerd is.



Hogedrukreiniging
Probeer hardnekkig vuil niet van
de koplampen, achterlichten en
omgeving te verwijderen met een
hogedrukreiniger, om te voorkomen
dat de vernislaag en de afdichtrubbers
beschadigd raken.

121
SNEL WEER OP WE
G
7


Lamp vervangen

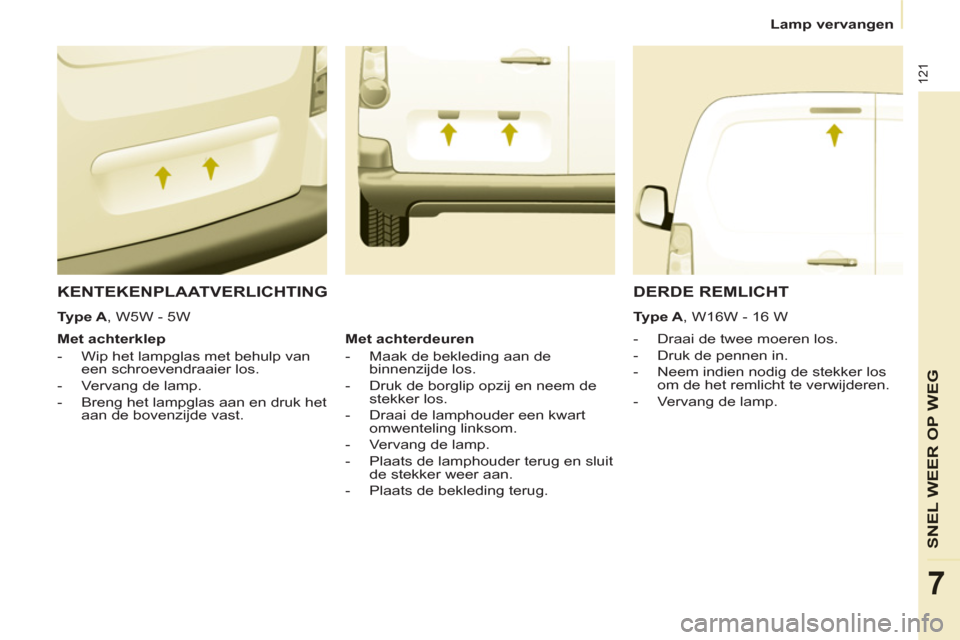

KENTEKENPLAATVERLICHTING




- Draai de twee moeren los.

- Druk de pennen in.

- Neem indien nodig de stekker los
om de het remlicht te verwijderen.

- Vervang de lamp.


Met achterklep


- Wip het lampglas met behulp van
een schroevendraaier los.

- Vervang de lamp.

- Breng het lampglas aan en druk het
aan de bovenzijde vast.


DERDE REMLICHT


Ty p e A
, W16W - 16 W

Met achterdeuren


- Maak de bekleding aan de
binnenzijde los.

- Druk de borglip opzij en neem de
stekker los.

- Draai de lamphouder een kwart
omwenteling linksom.

- Vervang de lamp.

- Plaats de lamphouder terug en sluit
de stekker weer aan.

- Plaats de bekleding terug.



Type A
, W5W - 5W

122

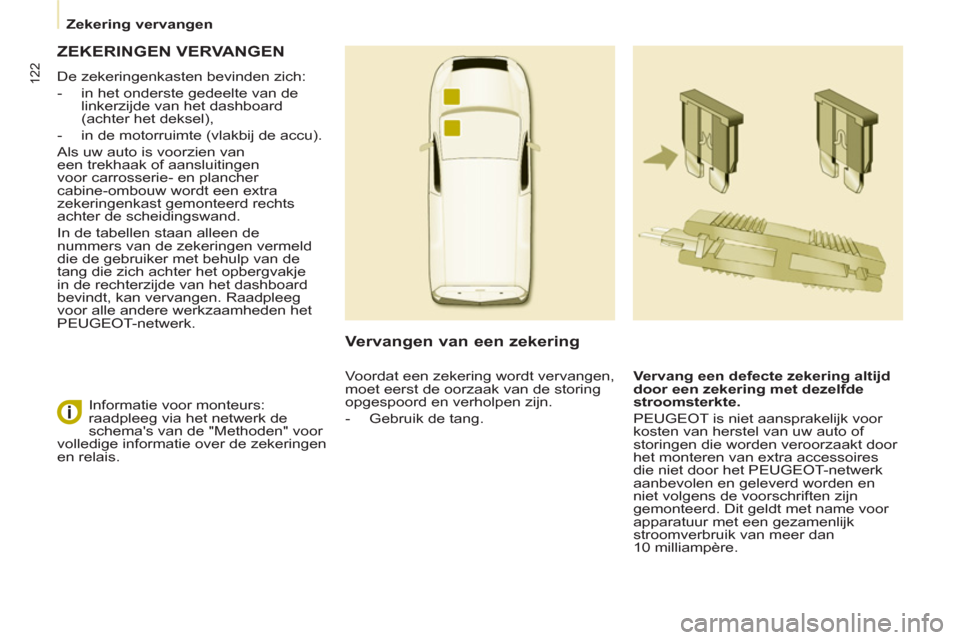

Zekering vervangen


ZEKERINGEN VERVANGEN

De zekeringenkasten bevinden zich:


- in het onderste gedeelte van de
linkerzijde van het dashboard
(achter het deksel),

- in de motorruimte (vlakbij de accu).
Als uw auto is voorzien van
een trekhaak of aansluitingen
voor carrosserie- en plancher
cabine-ombouw wordt een extra
zekeringenkast gemonteerd rechts
achter de scheidingswand.
In de tabellen staan alleen de
nummers van de zekeringen vermeld
die de gebruiker met behulp van de
tang die zich achter het opbergvakje
in de rechterzijde van het dashboard
bevindt, kan vervangen. Raadpleeg
voor alle andere werkzaamheden het
PEUGEOT-netwerk.

Vervangen van een zekering


Vervang een defecte zekering altijd
door een zekering met dezelfde
stroomsterkte.

PEUGEOT is niet aansprakelijk voor
kosten van herstel van uw auto of
storingen die worden veroorzaakt door
het monteren van extra accessoires
die niet door het PEUGEOT-netwerk
aanbevolen en geleverd worden en
niet volgens de voorschriften zijn
gemonteerd. Dit geldt met name voor
apparatuur met een gezamenlijk
stroomverbruik van meer dan
10 milliampère. Informatie voor monteurs:
raadpleeg via het netwerk de
schema's van de "Methoden" voor
volledige informatie over de zekeringen
en relais. Voordat een zekering wordt vervangen,
moet eerst de oorzaak van de storing
opgespoord en verholpen zijn.


- Gebruik de tang.

123
SNEL WEER OP WE
G
7


Zekering vervangen



ZEKERINGEN DASHBOARD

Kantel het deksel om bij de zekeringen
te komen. Zekering
F
Ampère
A
Functies
1 15 Ruitenwisser achter
2 - Vrij
3 5 Airbag
4 10 Airconditioning, diagnoseaansluiting, bediening
buitenspiegel, hoogteverstelling koplampen
5 30 Ruitbediening
6 30 Sloten
7 5 Plafonnier achter, kaartleeslamp vóór, dakconsole
8 20 Autoradio, display, waarschuwing lage
bandenspanning, alarm en sirene
9 30 12V-aansluiting voor en achter
10 15 Middenkolom
11 15 Contactslot (zwakstroom)
12 15 Regen- en lichtsensor, airbag
13 5 Instrumentenpaneel
14 15 Parkeerhulp, bediening automatische airconditioning,
handsfree set
15 30 Sloten
16 - Vrij
17 40 Achterrruit-/spiegelverwarming

124


Zekering vervangen



ZEKERINGEN INTERIEUR

Zekering
F
Ampère
A
Functies
1 - Vrij
2 20 Stoelverwarming
3 - Vrij
4 15 Relais inklapbare buitenspiegels
5 15 Relais aansluiting koeluitrusting


ZEKERINGEN TREKHAAK /
CARROSSERIEOMBOUW /
PLANCHER CABINE
De zekeringnummers worden slechts
ter indicatie gegeven: informatie over
deze extra module is verkrijgbaar
bij het carrosseriebedrijf, dit
instructieboekje kan daarover geen
uitsluitsel geven.
Zekering
F
Ampère
A
Functies
1 15 Vrij
2 15 Relais contact, optionele generator
3 15 12V-voeding aanhanger
4 15 Permanente voeding voor carrosserieombouw
5 40 Alarmknipperlichten

125
SNEL WEER OP WE
G
7


Zekering vervangen



ZEKERINGEN IN DE
MOTORRUIMTE
Maak, na het openen van de motorkap,
de klemmen los en kantel de kast om
bij de zekeringen te komen.

Zekering
F
Ampère
A

Functies
1 20 Elektronische eenheid motor
2 15 Claxon
3 10 Ruitensproeierpomp voor en achter
4 20 Koplampsproeierpomp
5 15 Motoronderdelen
6 10 Hoeksensor stuurwiel, ESP
7 10 Remlichtschakelaar en schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplamphoogteverstelling, module
wagenparkbeheer
10 30 Motoronderdelen
11 40 Vrij
12 30 Ruitenwisser
13 40 BSI
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links

126

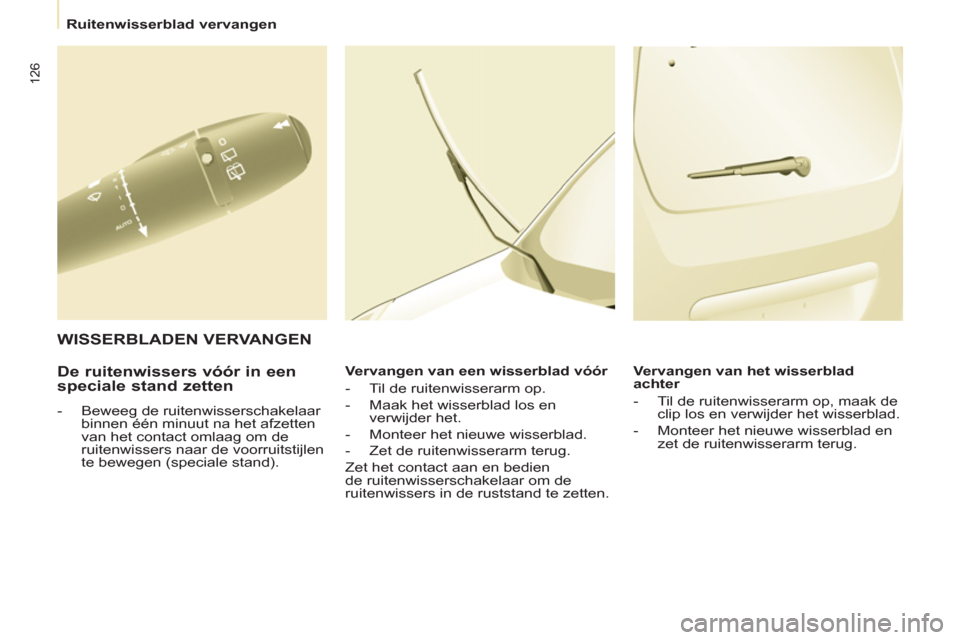

Ruitenwisserblad vervangen



De ruitenwissers vóór in een
speciale stand zetten


- Beweeg de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand).
Vervangen van een wisserblad vóór


- Til de ruitenwisserarm op.

- Maak het wisserblad los en
verwijder het.

- Monteer het nieuwe wisserblad.

- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
Vervangen van het wisserblad
achter


- Til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.

- Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.



WISSERBLADEN VERVANGEN

127
SNEL WEER OP WE
G
7

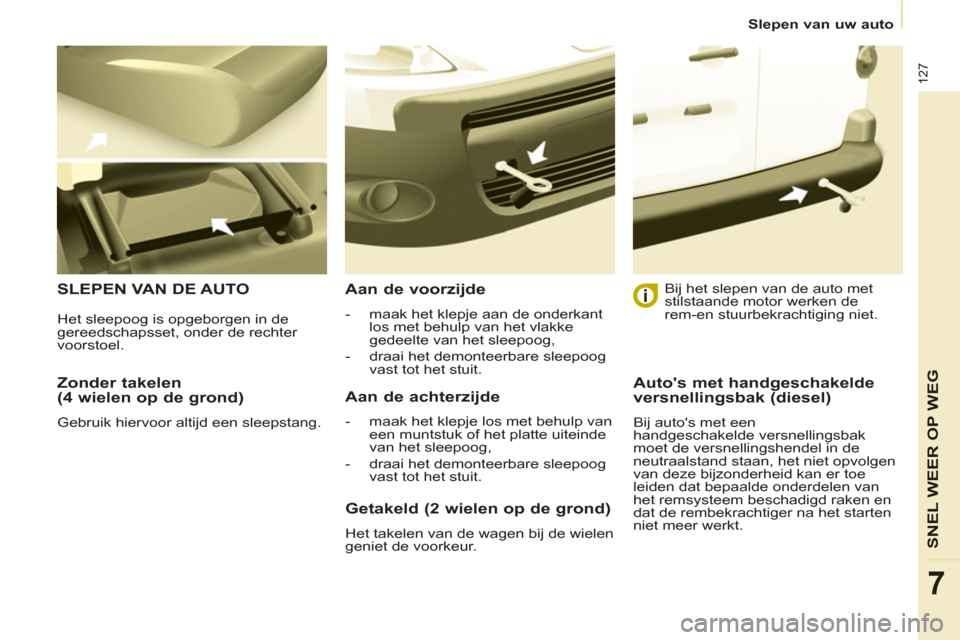

Slepen van uw auto



Zonder takelen
(4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.

SLEPEN VAN DE AUTO
Aan de voorzijde



- maak het klepje aan de onderkant
los met behulp van het vlakke
gedeelte van het sleepoog,

- draai het demonteerbare sleepoog
vast tot het stuit.



Aan de achterzijde



- maak het klepje los met behulp van
een muntstuk of het platte uiteinde
van het sleepoog,

- draai het demonteerbare sleepoog
vast tot het stuit.

Bij het slepen van de auto met
stilstaande motor werken de
rem-en stuurbekrachtiging niet.


Getakeld (2 wielen op de grond)

Het takelen van de wagen bij de wielen
geniet de voorkeur. Het sleepoog is opgeborgen in de
gereedschapsset, onder de rechter
voorstoel.

Auto's met handgeschakelde
versnellingsbak (diesel)
Bij auto's met een
handgeschakelde versnellingsbak
moet de versnellingshendel in de
neutraalstand staan, het niet opvolgen
van deze bijzonderheid kan er toe
leiden dat bepaalde onderdelen van
het remsysteem beschadigd raken en
dat de rembekrachtiger na het starten
niet meer werkt.

128

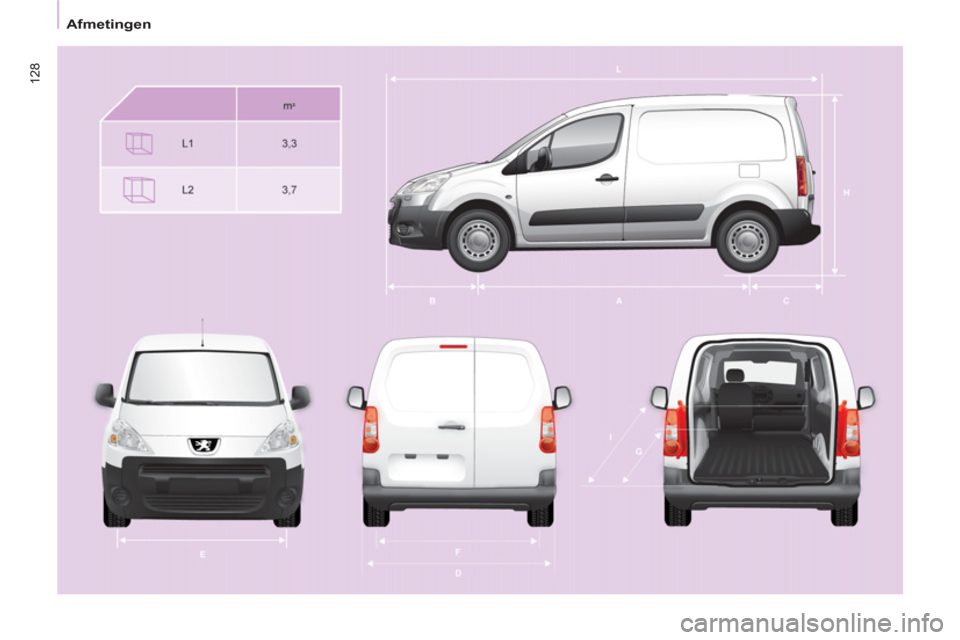

Afmetingen
