Peugeot Partner 2015 Manual do proprietário (in Portuguese)

13
ECO-CONFORTO

ECO-CONFORTO


Controle a utilização dos seus
equipamentos eléctricos
O aquecimentro e o ar condicionado
funcionam através da energia
proveniente da bateria de tracção.
Uma utilização excessiva reduz
signifi cativamente a autonomia do
seu veículo. Procure optimizar a sua
utilização, a partir do momento em que
atingir o nível de conforto pretendido,
e verifi car a sua regulação em cada
arranque, para maximizar a autonomia.
Controle, igualmente, a utilização do
desembaciamento, descongelamento
e do banco aquecido.
Interrompe o aquecimento ou
o ar condicionado e conserva
a ventilação.
Interrompe o aquecimento
ou o ar condicionado e a
ventilação.

Uma pressão na tecla ECO

interrompe o aquecimento e o
ar condicionado (mas mantém a
ventilação). O ponteiro do indicador
de consumo do aquecimento e do ar
condicionado posiciona-se, então, na
zona ECO
.
O manuseamento do
comando de temperatura
activa o aquecimento ou o ar
condicionado e interrompe o
modo ECO
.

14

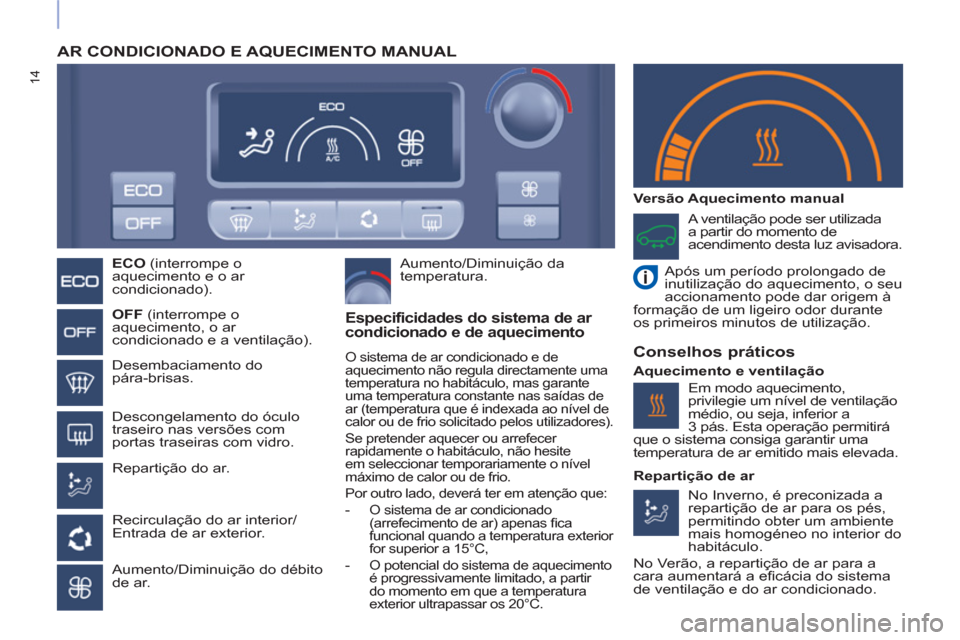

AR CONDICIONADO E AQUECIMENTO MANUAL



ECO
(interrompe o
aquecimento e o ar
condicionado).


OFF
(interrompe o
aquecimento, o ar
condicionado e a ventilação).

Desembaciamento do
pára-brisas.

Descongelamento do óculo
traseiro nas versões com
portas traseiras com vidro.

Repartição do ar.

Recirculação do ar interior/
Entrada de ar exterior.

Aumento/Diminuição do débito
de ar.
Aumento/Diminuição da
temperatura.



A ventilação pode ser utilizada
a partir do momento de
acendimento desta luz avisadora.


Após um período prolongado de
inutilização do aquecimento, o seu
accionamento pode dar origem à
formação de um ligeiro odor durante
os primeiros minutos de utilização.



Especificidades do sistema de ar
condicionado e de aquecimento
O sistema de ar condicionado e de
aquecimento não regula directamente uma
temperatura no habitáculo, mas garante
uma temperatura constante nas saídas de
ar (temperatura que é indexada ao nível de
calor ou de frio solicitado pelos utilizadores).
Se pretender aquecer ou arrefecer
rapidamente o habitáculo, não hesite
em seleccionar temporariamente o nível
máximo de calor ou de frio.
Por outro lado, deverá ter em atenção que:


- O sistema de ar condicionado
(arrefecimento de ar) apenas fi ca
funcional quando a temperatura exterior
for superior a 15°C,

- O potencial do sistema de aquecimento
é progressivamente limitado, a partir
do momento em que a temperatura
exterior ultrapassar os 20°C.




Versão Aquecimento manual


Conselhos práticos


Aquecimento e ventilação
No Inverno, é preconizada a
repartição de ar para os pés,
permitindo obter um ambiente
mais homogéneo no interior do
habitáculo.
No Verão, a repartição de ar para a
cara aumentará a efi cácia do sistema
de ventilação e do ar condicionado.
Em modo aquecimento,
privilegie um nível de ventilação
médio, ou seja, inferior a
3 pás. Esta operação permitirá
que o sistema consiga garantir uma
temperatura de ar emitido mais elevada.

Repartição de ar

15

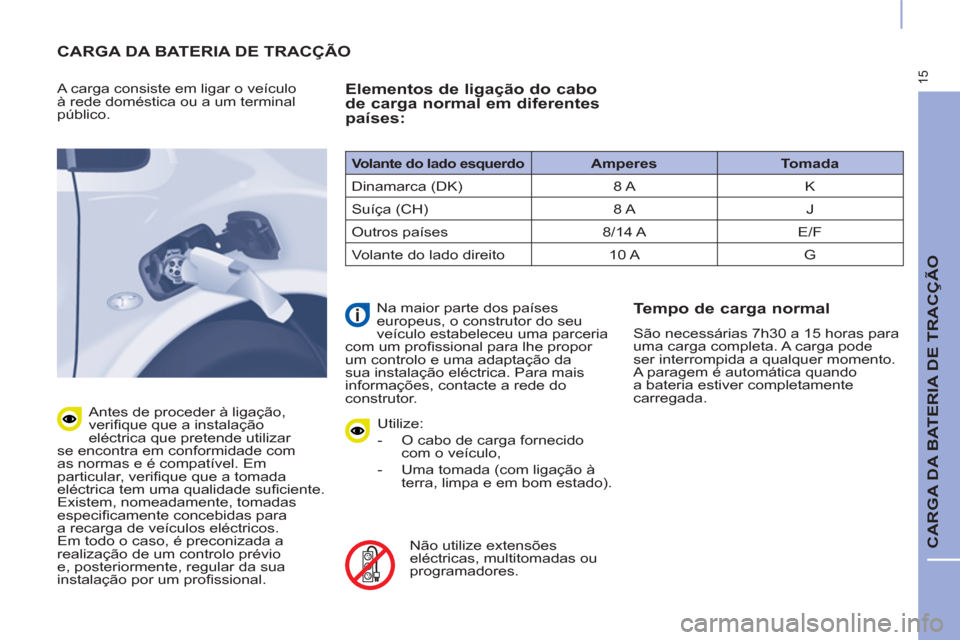

CARGA DA BATERIA DE TRACÇÃO

CARGA DA BATERIA DE TRACÇÃO


A carga consiste em ligar o veículo
à rede doméstica ou a um terminal
público.

Antes de proceder à ligação,
verifi que que a instalação
eléctrica que pretende utilizar
se encontra em conformidade com
as normas e é compatível. Em
particular, verifi que que a tomada
eléctrica tem uma qualidade sufi ciente.
Existem, nomeadamente, tomadas
especifi camente concebidas para
a recarga de veículos eléctricos.
Em todo o caso, é preconizada a
realização de um controlo prévio
e, posteriormente, regular da sua
instalação por um profi ssional.


Elementos de ligação do cabo
de carga normal em diferentes
países:

Utilize:


- O cabo de carga fornecido
com o veículo,

- Uma tomada (com ligação à
terra, limpa e em bom estado).


Não utilize extensões
eléctricas, multitomadas ou
programadores.

Na maior parte dos países
europeus, o construtor do seu
veículo estabeleceu uma parceria
com um profi ssional para lhe propor
um controlo e uma adaptação da
sua instalação eléctrica. Para mais
informações, contacte a rede do
construtor.


Tempo de carga normal

São necessárias 7h30 a 15 horas para
uma carga completa. A carga pode
ser interrompida a qualquer momento.
A paragem é automática quando
a bateria estiver completamente
carregada.


Volante do lado esquerdo


Amperes

Tomada

Dinamarca (DK) 8 A K
Suíça (CH) 8 A J
Outros países 8/14 A E/F
Volante do lado direito 10 A G

16

Tomada doméstica

Tomada "modo 3 - Tipo 2"

Tomada "modo 3 - Tipo 3"


Cabo "modo 2"

(fornecido com o seu veículo)
Cabo "modo 3 - Tipo 2"

(vendido como Acessório)
Cabo "modo 3 - Tipo 3"

(vendido como Acessório)

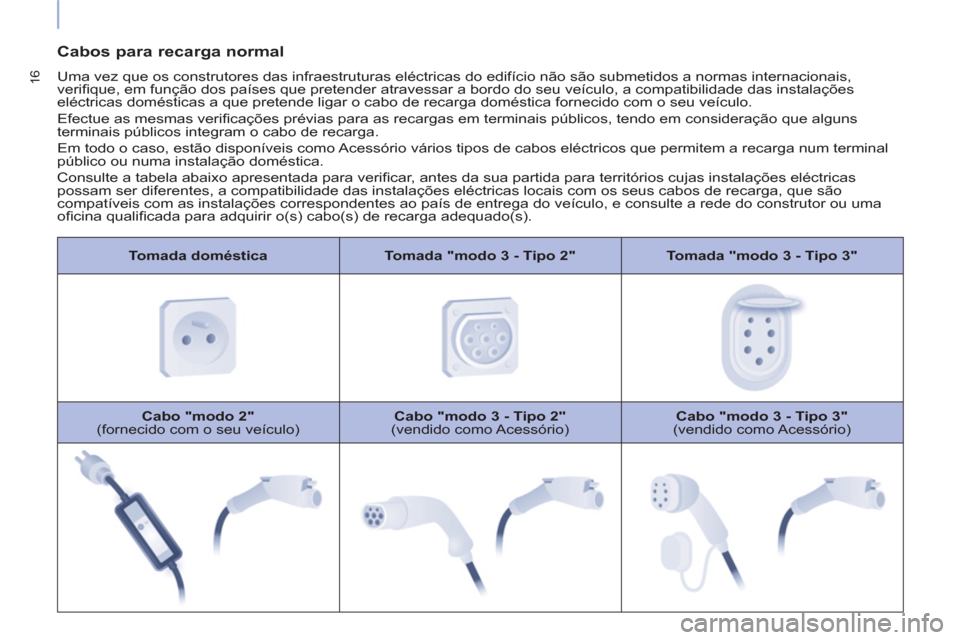

Cabos para recarga normal

Uma vez que os construtores das infraestruturas eléctricas do edifício não são submetidos a normas internacionais,
verifi que, em função dos países que pretender atravessar a bordo do seu veículo, a compatibilidade das instalações
eléctricas domésticas a que pretende ligar o cabo de recarga doméstica fornecido com o seu veículo.
Efectue as mesmas verifi cações prévias para as recargas em terminais públicos, tendo em consideração que alguns
terminais públicos integram o cabo de recarga.
Em todo o caso, estão disponíveis como Acessório vários tipos de cabos eléctricos que permitem a recarga num terminal
público ou numa instalação doméstica.
Consulte a tabela abaixo apresentada para verifi car, antes da sua partida para territórios cujas instalações eléctricas
possam ser diferentes, a compatibilidade das instalações eléctricas locais com os seus cabos de recarga, que são
compatíveis com as instalações correspondentes ao país de entrega do veículo, e consulte a rede do construtor ou uma
ofi cina qualifi cada para adquirir o(s) cabo(s) de recarga adequado(s).

17
CARGA DA BATERIA DE TRACÇÃO


Não toque na ponteira metálica
da tomada de carga normal, nem
na do cabo de recarga. Risco de
electrocussão e/ou de problema de
funcionamento.


Utilize o cabo fornecido para ligar
a caixa de controlo, para que esta
não exerça peso na tomada (risco
de degradação do cabo de recarga ou
da tomada eléctrica).

Nunca ligue nem desligue o
cabo ou a pistola de recarga com
as mãos molhadas
(risco de
electrocussão).

A recarga pode ser interrompida
a qualquer momento, retirando a
pistola de recarga.

Se for excepcionalmente
necessário interromper a recarga,
desligando o cabo de recarga
da tomada eléctrica de parede, é
imperativo que pressione previamente
o botão Manual Stop
da caixa de
controlo.
Encontra-se equipada com quatro luzes
avisadoras:


- STOP
: acesa a vermelho.
Indica que a recarga foi interrompida
por pressão no botão Manual Stop
.
Esta acção é recomendada antes de
desligar o cabo de recarga da tomada
eléctrica de parede durante a recarga.

- POWER
: acesa a verde.
Indica que a ligação eléctrica foi
estabelecida. Se não se acender,
verifi que que as ligações estão
correctas. Se o problema persistir,
consulte a rede do construtor ou uma
ofi cina qualifi cada.

- CHARGING
: acesa a verde.
Indica que a carga está em curso.
Se não se acender, verifi que que
as ligações estão correctas. Se o
problema persistir, consulte a rede do
construtor ou uma ofi cina qualifi cada.

- FAULT
: acesa a vermelho.
Indica a presença de uma anomalia.
Verifi que que as ligações estão
correctas. Se esta luz avisadora
não se apagar, consulte a rede do
construtor ou uma ofi cina qualifi cada.

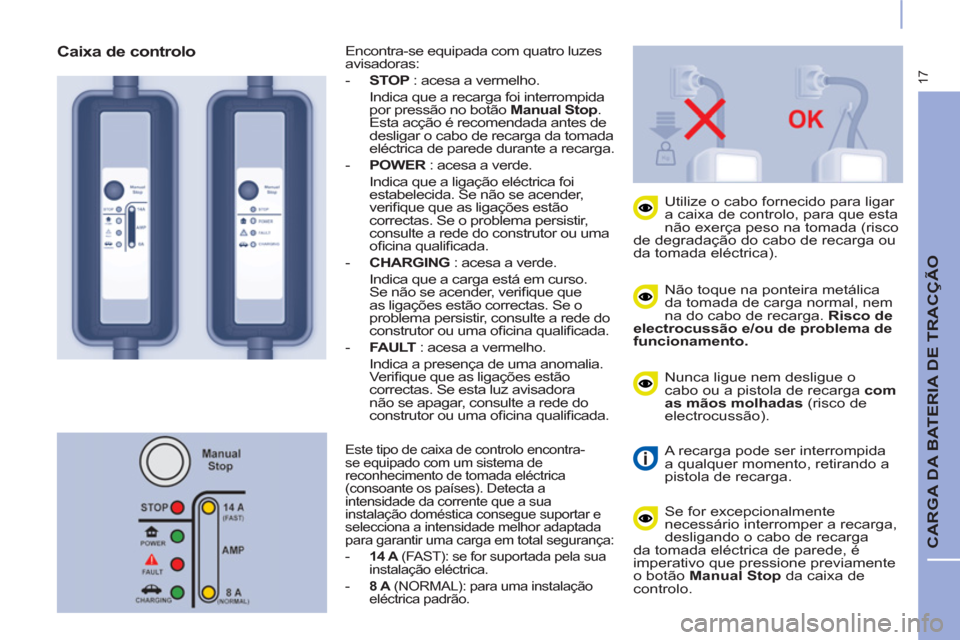

Caixa de controlo
Este tipo de caixa de controlo encontra-
se equipado com um sistema de
reconhecimento de tomada eléctrica
(consoante os países). Detecta a
intensidade da corrente que a sua
instalação doméstica consegue suportar e
selecciona a intensidade melhor adaptada
para garantir uma carga em total segurança:


- 14 A
(FAST): se for suportada pela sua
instalação eléctrica.

- 8 A
(NORMAL): para uma instalação
eléctrica padrão.

18

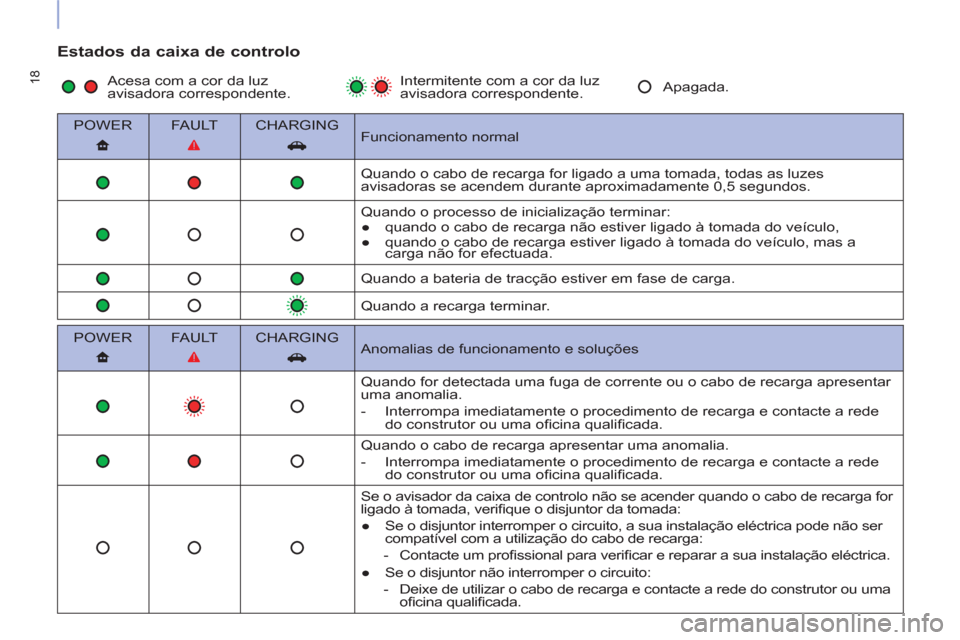

Estados da caixa de controlo


POWER
FAULT
CHARGING

Funcionamento normal

Quando o cabo de recarga for ligado a uma tomada, todas as luzes
avisadoras se acendem durante aproximadamente 0,5 segundos.
Quando o processo de inicialização terminar:


●
quando o cabo de recarga não estiver ligado à tomada do veículo,

●
quando o cabo de recarga estiver ligado à tomada do veículo, mas a
carga não for efectuada.

Quando a bateria de tracção estiver em fase de carga.

Quando a recarga terminar.

POWER
FAULT
CHARGING

Anomalias de funcionamento e soluções

Quando for detectada uma fuga de corrente ou o cabo de recarga apresentar
uma anomalia.


- Interrompa imediatamente o procedimento de recarga e contacte a rede
do construtor ou uma ofi cina qualifi cada.
Quando o cabo de recarga apresentar uma anomalia.


- Interrompa imediatamente o procedimento de recarga e contacte a rede
do construtor ou uma ofi cina qualifi cada.
Se o avisador da caixa de controlo não se acender quando o cabo de recarga for
ligado à tomada, verifi que o disjuntor da tomada:


●
Se o disjuntor interromper o circuito, a sua instalação eléctrica pode não ser
compatível com a utilização do cabo de recarga:


- Contacte um profi ssional para verifi car e reparar a sua instalação eléctrica.

●
Se o disjuntor não interromper o circuito:


- Deixe de utilizar o cabo de recarga e contacte a rede do construtor ou uma
ofi cina qualifi cada.
Acesa com a cor da luz
avisadora correspondente. Intermitente com a cor da luz
avisadora correspondente. Apagada.

19
CARGA DA BATERIA DE TRACÇÃO

PROCEDIMENTO DE CARGA
NORMAL

Ligar



- Verifi que, antes de proceder à
carga, que o selector de velocidades
se encontra na posição P
e que
a ignição está desligada, caso
contrário a carga é interdita,

- abra a tampa de acesso situada do
lado dianteiro direito do veículo,
- recupere o cabo de recarga (equipado com
uma caixa de controlo),

- ligue, em primeiro lugar, o cabo de recarga
do lado da caixa a uma tomada eléctrica que
esteja em conformidade com as normas e
que seja compatível. Aquando da ligação,
as 3 luzes avisadoras POWER
, FAULT
e
CHARGING
da caixa de controlo acendem-
se simultaneamente durante um instante e,
em seguida, apenas a luz avisadora verde
POWER
permanece acesa,


- assegure-se da ausência de
qualquer corpo estranho na tomada
do veículo,

- retire a tampa de protecção do
cabo de recarga,

- insira a pistola de recarga na
tomada, até ser emitido um clique,
sem pressionar o botão,
- pressione o botão para abrir a
tampa da tomada,

20
Se não for este o caso, a carga não
foi iniciada; efectue novamente o
procedimento, verifi cando que todas
as ligações estão correctas.
Se a temperatura exterior for
inferior a - 25°C, pode ser
impossível proceder à recarga.

- verifi que que a luz avisadora
de carga do quadro de bordo e
o avisador verde CHARGING
da caixa de controlo se
acendem de forma fi xa.

O indicador do nível de carga da
bateria de tracção é apresentado
no quadro de bordo e a posição do
ponteiro progride em simultâneo com
a recarga.
Por motivos de segurança, o
arranque do motor não será
efectuado enquanto o cabo de
carga estiver ligado à tomada do
veículo. Para além disso, qualquer
tentativa de arranque durante a
carga interrompe o procedimento.
Será, então, necessário desligar e
ligar novamente a pistola para que a
recarga continue.

Para optimizar o tempo de vida
da bateria de tracção, proceda,
a cada quinze dias, a uma carga
completa da bateria.
Para que a carga seja completa, siga
o procedimento de recarga normal
sem o interromper, até à paragem
automática, confi rmada pela extinção
da luz avisadora de carga no quadro
de bordo. A abertura da porta do
condutor desperta temporariamente
o indicador do estado de carga, para
consultar o nível de carga da bateria
de tracção.


O início da recarga é confi rmado pelo
acendimento intermitente das luzes
indicadoras de mudança de direcção.

21

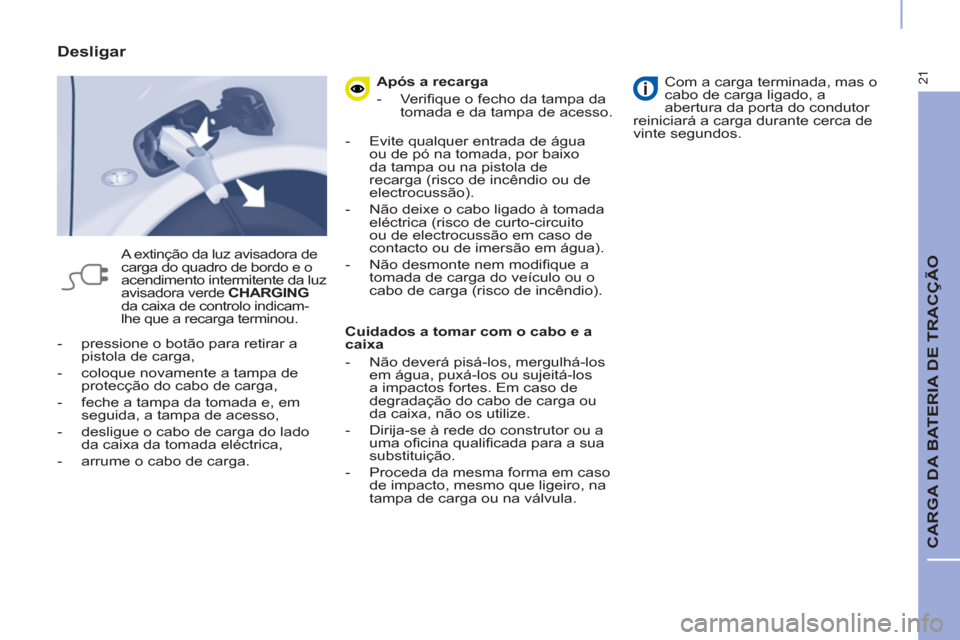

CARGA DA BATERIA DE TRACÇÃO



- pressione o botão para retirar a
pistola de carga,

- coloque novamente a tampa de
protecção do cabo de carga,

- feche a tampa da tomada e, em
seguida, a tampa de acesso,

- desligue o cabo de carga do lado
da caixa da tomada eléctrica,

- arrume o cabo de carga.


Desligar

A extinção da luz avisadora de
carga do quadro de bordo e o
acendimento intermitente da luz
avisadora verde CHARGING
da caixa de controlo indicam-
lhe que a recarga terminou.
Após a recarga


- Verifi que o fecho da tampa da
tomada e da tampa de acesso.

- Evite qualquer entrada de água
ou de pó na tomada, por baixo
da tampa ou na pistola de
recarga (risco de incêndio ou de
electrocussão).

- Não deixe o cabo ligado à tomada
eléctrica (risco de curto-circuito
ou de electrocussão em caso de
contacto ou de imersão em água).

- Não desmonte nem modifi que a
tomada de carga do veículo ou o
cabo de carga (risco de incêndio).


Cuidados a tomar com o cabo e a
caixa


- Não deverá pisá-los, mergulhá-los
em água, puxá-los ou sujeitá-los
a impactos fortes. Em caso de
degradação do cabo de carga ou
da caixa, não os utilize.

- Dirija-se à rede do construtor ou a
uma ofi cina qualifi cada para a sua
substituição.

- Proceda da mesma forma em caso
de impacto, mesmo que ligeiro, na
tampa de carga ou na válvula.

Com a carga terminada, mas o
cabo de carga ligado, a
abertura da porta do condutor
reiniciará a carga durante cerca de
vinte segundos.

22
PROCEDIMENTO DE CARGA RÁPIDA



- Antes da carga, verifi que que
o selector de velocidades se
encontra na posição P
e que a
ignição se encontra desligada,
caso contrário a carga é interdita,
Verifi que a compatibilidade do
terminal e do cabo de recarga
com o seu veículo.
Se a temperatura exterior for
inferior a - 25° C, a recarga
poderá ser impossível.
- abra a tampa de acesso, situada
do lado esquerdo do veículo,

- pressione o fecho para abrir a
tampa da tomada,
- ligue o cabo de recarga do terminal
à tomada do veículo, seguindo
as instruções de utilização do
terminal.
Não toque na ponteira metálica da
tomada de carga rápida, nem na
do cabo de recarga. Existe o risco
de electrocussão e/ou de problema de
funcionamento.


O início da recarga é confi rmado
pelo acendimento intermitente das
luzes indicadoras de mudança de
direcção.
O fi m da recarga é indicado pelo
terminal.
