159
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015
Bez podnoszenia
(cztery koła na ziemi)
Należy zawsze stosować drążek
holowniczy.
hOLOWANIE WŁASNEgO POJAZDuZ przodu
- Odczepić osłonę, naciskając jej
dolną część.
-
Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-
Przykręcić zdejmowany zaczep
holowniczy do oporu.
Jeżeli silnik w pojeździe
holowanym jest wyłączony
, nie
ma on wspomagania hamowania
i
kierownicy
.
Z podniesieniem

(tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.
Procedura ta wymaga wyjęcia
zaczepu holowniczego dostarczonego
z
narzędziami do zmiany koła.
Pojazdy z
mechaniczną skrzynią
biegów (wersja diesel)
W samochodach z
mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w
położeniu
"luz"; w innym razie może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 8, część "Zmiana koła".
SZYBKA POMOC
8
Holowanie pojazdu

160
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015

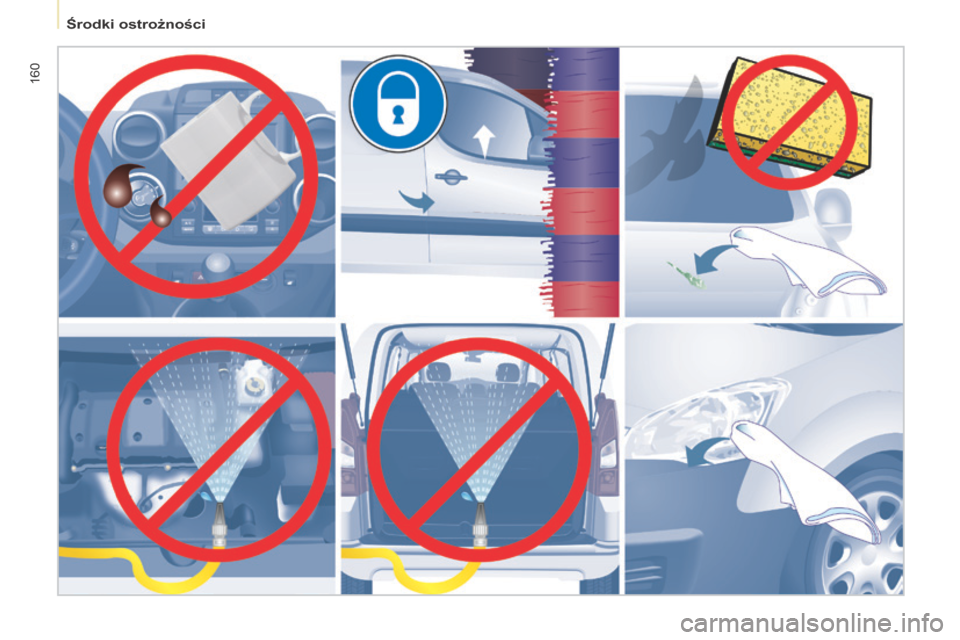

Środki ostrożności

161
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015
SZYBKA
8

162
Partner-2-Vu_pl_Chap09_Caract-technique_ed02-2015
W

163
Partner-2-Vu_pl_Chap09_Caract-technique_ed02-2015

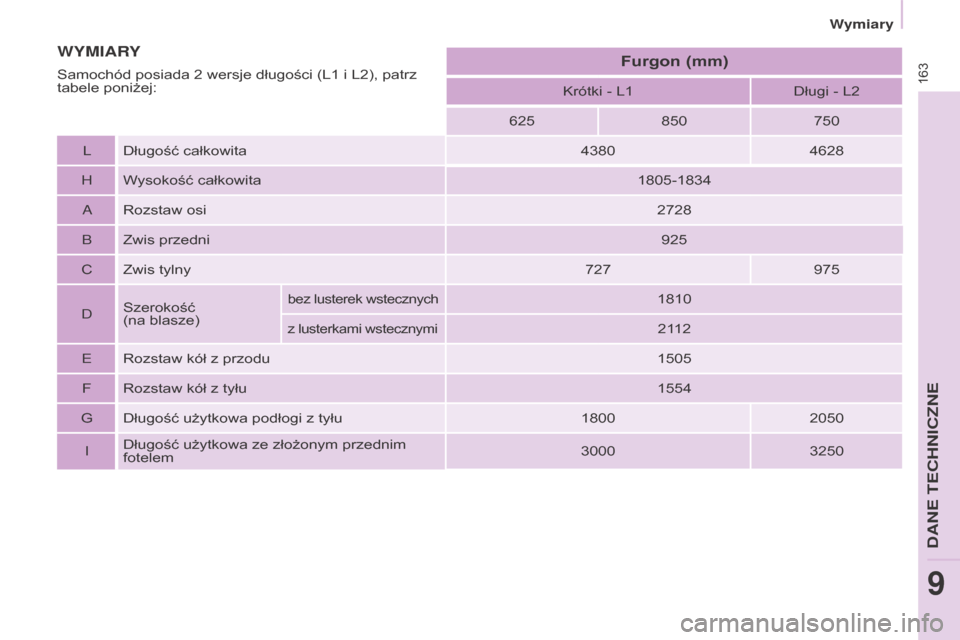

Krótki - L1Długi - L2
625 850750
L Długość całkowita 43804628
H Wysokość całkowita 1805-1834
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727975
D Szerokość
(na blasze)
bez lusterek wstecznych1810
z lusterkami wstecznymi2112
E Rozstaw kół z
przodu 1505
F

Rozstaw kół z
tyłu 1554
G

Długość użytkowa podłogi z
tyłu 18002050
I Długość użytkowa ze złożonym przednim
fotelem 3000
3250

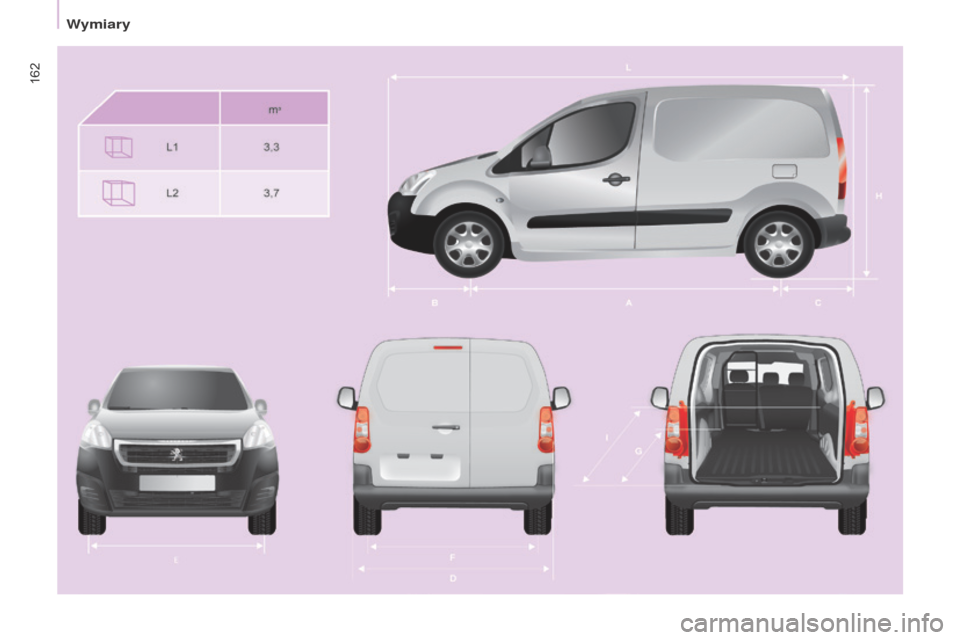

WYMIARYFurgon (mm)Samochód posiada 2 wersje długości (L1 i L2), patrz
tabele poniżej:
Wymiary
DANE TECHNICZNE
9

164
Partner-2-Vu_pl_Chap09_Caract-technique_ed02-2015

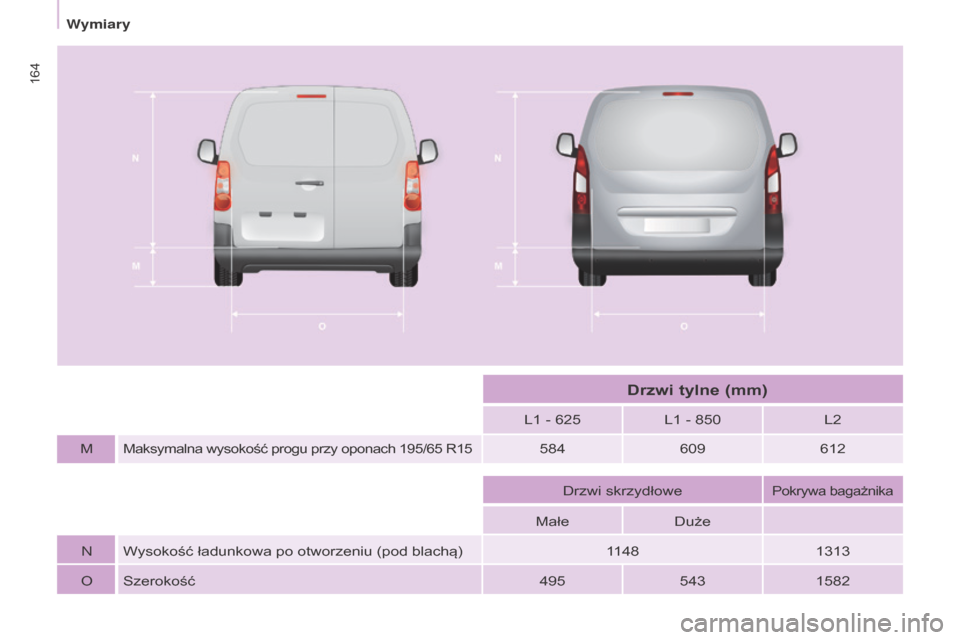

L1 - 625L1 - 850 L2
M
Maksymalna wysokość progu przy oponach 195/65 R15584 609612
Drzwi skrzydłowe
Pokrywa bagażnika
Małe Duże
N Wysokość ładunkowa po otworzeniu (pod blachą) 11481313
O Szerokość 4955431582
Drzwi tylne (mm)
Wymiary

165
Partner-2-Vu_pl_Chap09_Caract-technique_ed02-2015
L1L2
P Wysokość użytkowa 1100
Q Szerokość użytkowa 650
- Wysokość pod podniesioną pokrywą 1892
Drzwi boczne przesuwne (mm)
Wymiary
DANE TECHNICZNE
9

166
Partner-2-Vu_pl_Chap09_Caract-technique_ed02-2015

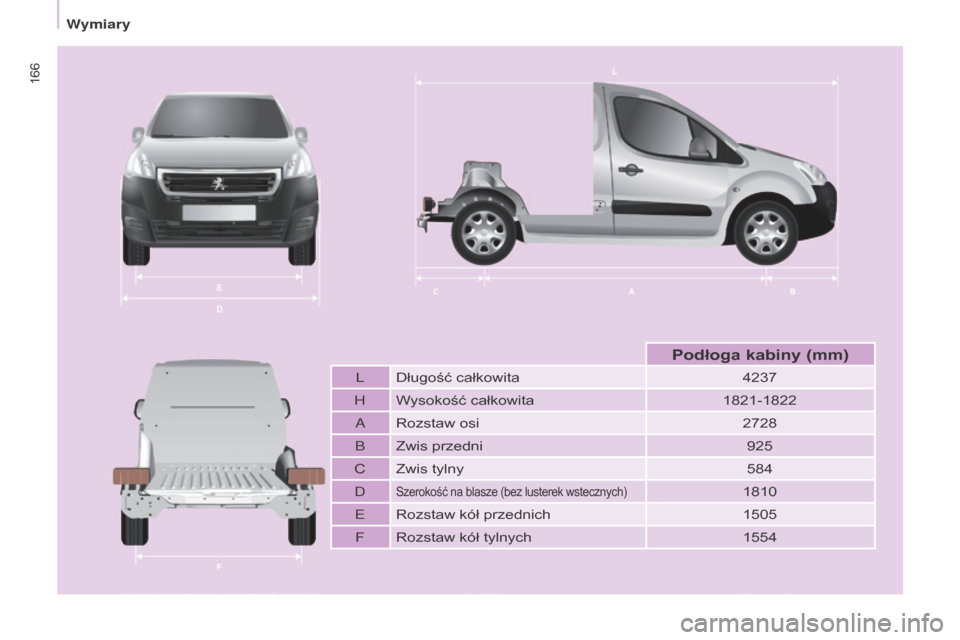

L Długość całkowita4237
H Wysokość całkowita 1821-1822
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 584
D
Szerokość na blasze (bez lusterek wstecznych)1810
E Rozstaw kół przednich 1505
F Rozstaw kół tylnych 1554
Podłoga kabiny (mm)
Wymiary

167
Partner-2-Vu_pl_Chap09_Caract-technique_ed02-2015
MASy POJAZDóW I PrZyCZEP
Wartości te, wyrażone w kilogramach,
podano na tabliczce albo etykiecie
znamionowej producenta.
Wartości mas własnych oraz
przyczep odpowiednie dla Państwa
samochodu znajdują się w
dowodzie
rejestracyjnym. Zalecany nacisk na hak odpowiada
dopuszczalnemu obciążeniu przegubu
kulistego haka holowniczego
(demontowanego przy użyciu narzędzi
lub bez ich użycia).
W każdym kraju należy bezwzględnie
przestrzegać mas pojazdów i
przyczep
zgodnie z obowiązującymi przepisami.
Aby uzyskać informacje o możliwości
holowania przyczep przez Państwa
samochód oraz o dopuszczalnej
masie całkowitej z
przyczepą, należy
skontaktować się z siecią PEUGEOT

.
Masa pojazdu gotowego do drogi
jest równa masie własnej pojazdu +
kierowca (75
kg) + zbiornik wypełniony
w 90%.
Podane wartości MTRA

oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000
metrów; masa


z
przyczepą musi być zmniejszana


o
10 % co każde dodatkowe


1000
metrów

.
Masa przyczepy z
hamulcami może
być, w granicach MTRA, zwiększona
w miarę zmniejszania masy
samochodu holującego. W

ysoka temperatura
zewnętrzna może przyczynić
się do zmniejszenia osiągów
samochodu, aby chronić silnik; jeżeli
temperatura na zewnątrz wzrośnie
powyżej 37°C, należy ograniczyć masę
przyczepy.
Położenie tabliczki znamionowej
producenta podano w
rubryce 9,
część "Elementy identyfikacyjne".
DANE TEChNICZNE SILNIKóW
Dane techniczne silnika (pojemność
skokowa, moc maksymalna, obroty
maksymalne, rodzaj paliwa, emisja
CO
2...) dotyczące Państwa samochodu
podano w dowodzie rejestracyjnym.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z
warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji,
należy zapoznać się z
dokumentacją
handlową modelu na stronie
internetowej marki. Prosimy
kontaktować się z
siecią PEUGEOT


albo z
warsztatem specjalistycznym. MT

AC: technicznie dopuszczalna
maksymalna masa całkowita.
MT
rA:

dopuszczalna masa całkowita
zespołu pojazdów.
Holowanie z
mało obciążonym
pojazdem holującym może
pogorszyć jego sterowność
i
przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku samochodu holującego
maksymalna dopuszczalna prędkość
ulega zmniejszeniu (przestrzegać
przepisów drogowych obowiązujących
w
danym kraju).
DANE TECHNICZNE
9
Masy

168
Partner-2-Vu_pl_Chap09_Caract-technique_ed02-2015

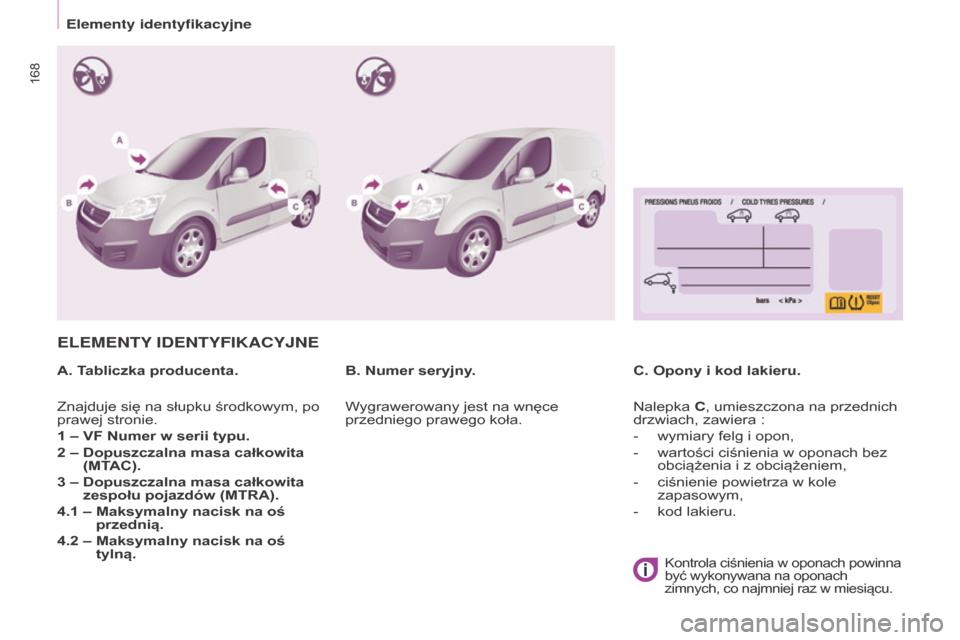

ELEMENTY IDENTYFIKACYJNE
A. Tabliczka producenta.C. Opony i kod lakieru.
B. Numer seryjny .
Znajduje się na słupku środkowym, po
prawej stronie.
1
– VF Numer w serii typu.
2
– Dopuszczalna masa całkowita
(MTAC).
3
– Dopuszczalna masa całkowita
zespołu pojazdów (MTrA).
4.1
– Maksymalny nacisk na oś
przednią.
4.2
– Maksymalny nacisk na oś
tylną. Wygrawerowany jest na wnęce
przedniego prawego koła.
Nalepka

C, umieszczona na przednich
drzwiach, zawiera :
-
wymiary felg i opon,
-
wartości ciśnienia w oponach bez
obciążenia i z obciążeniem,
-
ciśnienie powietrza w kole
zapasowym,
-
kod lakieru.
Kontrola ciśnienia w oponach powinna
być wykonywana na oponach
zimnych, co najmniej raz w
miesiącu.
Elementy identyfikacyjne
