Peugeot Partner 2016 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: Partner, Model: Peugeot Partner 2016Pages: 260, tamaño PDF: 8.59 MB
Page 151 of 260

149
Cambiar una lámpara
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
Abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada. Espere
aproximadamente 3
minutos después
del cambio para volver a conectar la
batería.
Compruebe que las luces funcionan
correctamente después de cada
intervención.
Lavado a alta presión
Cuando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad. 2. Luces de posición
Tipo A
, W5W - 5W
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-
Extraiga el portalámparas montado
a presión tirando del conector.
-
Sustituya la lámpara.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
Luces delanteras
1. Luces de cruce/Luces de
carretera
Tipo C, H4
- 55W
-
Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-
Desconecte el conector eléctrico.
-
Suelte la lengüeta de bloqueo.
-
Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-
Vuelva a colocar la lengüeta de
bloqueo.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
AYUDA R
Page 152 of 260

150
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
3. Indicadores de dirección
Tipo B, PY21W - 21W (ámbar)
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-
Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-
Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad. 4. Faros antiniebla
Tipo C, H1
- 55W
-
Retire las tres grapas y el tornillo
de fijación del guardabarros,
situados debajo del paragolpes.
-
Levante el guardabarros hacia
arriba.
-
Desconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior. -
Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-
Sustituya el módulo (portalámparas
y lámpara).
-
Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
Cambiar una lámpara
Page 153 of 260

151
Cambiar una lámpara
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
Repetidor lateral
Tipo A, WY-5W (ámbar)
-
Empuje el repetidor hacia atrás y
quítelo tirando hacia adelante.
-
Consulte en la red PEUGEOT para
adquirir un nuevo repetidor, ya que
es una pieza que completamente
moldeada.
-
Para volver a montarlo, introduzca
el repetidor hacia atrás y luego
tráigalo hacia adelante. Parte delantera/Parte trasera
Luces de techo
Tipo A, 12V5W - 5W
-
Suelte el plástico transparente
pasando un destornillador por las
ranuras de cada lado de la luz de
techo.
-
Tire de la lámpara y sustitúyala.
-
Fije el plástico transparente en su
emplazamiento y asegúrese de que
queda bloqueado.
AYUDA R
Page 154 of 260

152
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
Este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.- Separe las 4 lengüetas y extraiga
el portalámparas.
-
Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en el sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
Al quitar el bloque óptico:
-
Con portón trasero, tire del bloque
hacia el centro del vehículo.
-
Con puertas batientes, tire del
bloque hacia usted.
En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2
minutos.
Luces traseras
Para más información relativa a las
lámparas, remítase a los "Tipos de
lámparas".
1.
Luces de freno/luces de posición
Tipo B, P21/5W - 21/5W
2.
Indicadores de dirección
Tipo B, PY21W - 21W (ámbar)
3.
Luces de marcha atrás
Tipo B, P21W - 21W
4.
Luces antiniebla
Tipo B, P21W - 21W
Lavado a alta presión Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deterioren su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
Capítulo 3, apartado "Accesos".
-
Encuentre la lámpara defectuosa
y después abra las puertas
traseras 180º.
-
Retire los dos tornillos de fijación
con ayuda de la llave incluida.
-
Desde el exterior, tire del bloque
óptico.
-
Sujetando el piloto, desconecte el
conector eléctrico.
Cambiar una lámpara
Page 155 of 260

153
Cambiar una lámpara
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
Luces de matrícula
- Desenrosque las dos tuercas.
-
Empuje las varillas.
-
En caso necesario, desconecte el
conector para retirar el piloto.
-
Sustituya la lámpara.
Tercera luz de freno
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Con portón trasero
-
Separe el plástico transparente con
un destornillador.
-
Sustituya la lámpara.
-
Vuelva a colocar el plástico
transparente y presiónelo. Con puertas batientes
-
Suelte el guarnecido interior.
-
Desconecte el conector separando
su lengüeta.
-
Gire el portalámparas un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
-
Vuelva a poner el portalámparas y
vuelva a conectar el conector.
-
Vuelva a colocar el guarnecido.
AYUDA R
Page 156 of 260

154
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas:
-
En la parte inferior izquierda del
salpicadero (detrás de la tapa).
-
En el compartimento motor (cerca
de la batería).
El vehículo puede ir equipado
con una caja de fusibles adicional
para el remolcado, el enganche de
remolque y las conexiones para las
transformaciones de carrocería y el
suelo de la cabina. Está situada en la
parte derecha detrás del tabique de
retención de carga.
Las denominaciones indicadas hacen
referencia exclusivamente a los
fusibles que puede cambiar el usuario
utilizando las pinzas situadas detrás
del guardaobjetos del lado derecho
del salpicadero. Para cualquier
otra intervención, diríjase a la red
PEUGEOT o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
PEUGEOT declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
del vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10
miliamperios.
A
la atención de los profesionales:
para acceder a la información
completa de los fusibles y relés,
consulte la esquemática de los
"Métodos" en la red. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
-
Utilice las pinzas.
Cambiar un fusible
Page 157 of 260

155
Cambiar un fusible
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015

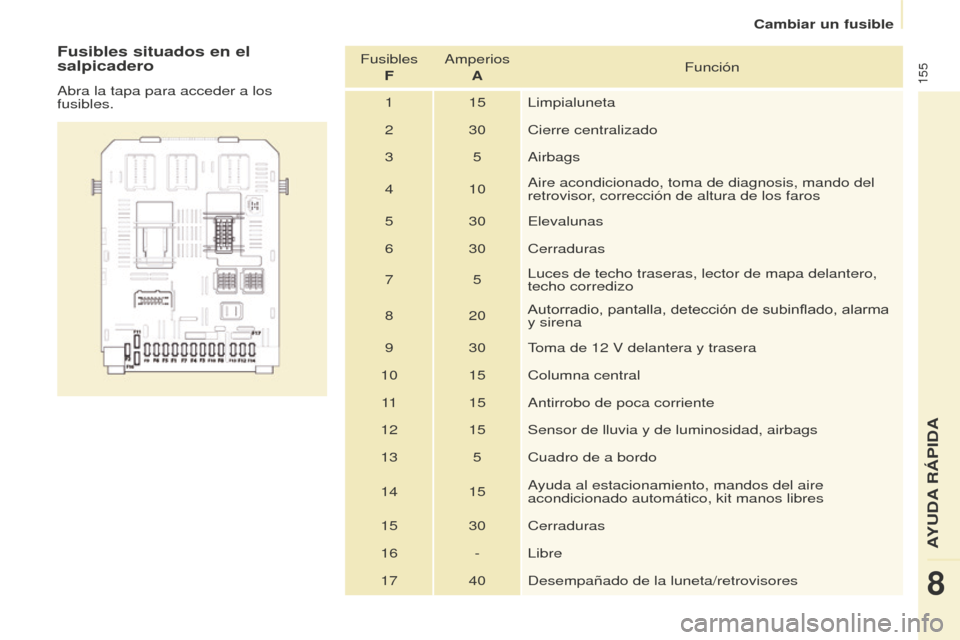

Fusibles situados en el
salpicadero
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 30 Cierre centralizado
3 5 Airbags
4 10 Aire acondicionado, toma de diagnosis, mando del
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12
V delantera y trasera
10 15
Columna central
11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbags
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre 17 40 Desempañado de la luneta/retrovisores
AYUDA R
Page 158 of 260

156
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015

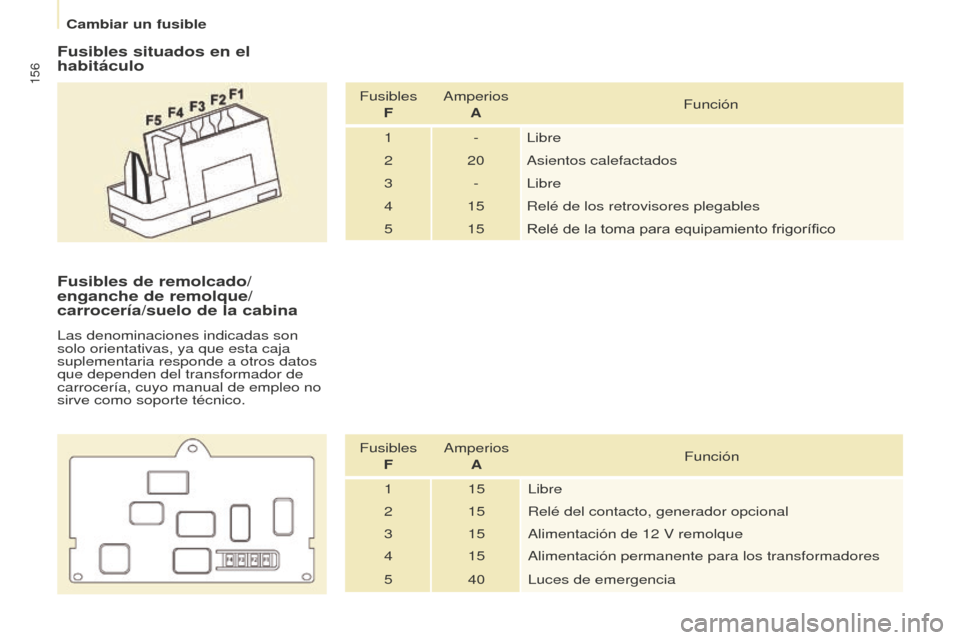

Fusibles situados en el
habitáculo
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
Fusibles de remolcado/
enganche de remolque/
carrocería/suelo de la cabina
Las denominaciones indicadas son
solo orientativas, ya que esta caja
suplementaria responde a otros datos
que dependen del transformador de
carrocería, cuyo manual de empleo no
sirve como soporte técnico.
Fusibles F Amperios
A Función
1 15 Libre
2 15 Relé del contacto, generador opcional
3 15 Alimentación de 12
V remolque
4 15
Alimentación permanente para los transformadores
5 40 Luces de emergencia
Cambiar un fusible
Page 159 of 260

157
Cambiar un fusible
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
Fusibles situados en el
compartimento motor
Después de abrir el capó,
desenganche y desplace la caja para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 Bomba de lavafaros o LED
5 15
órganos del motor
6 10
Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Motor de arranque
9 10 Motor de corrección de altura de los faros, caja de
gestión de parque
10 30
órganos del motor
11 40 Libre
12
30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda
AYUDA R
Page 160 of 260

158
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
Colocación en la posición
especial de las escobillas de
limpiaparabrisasSustitución de una escobilla de
limpiaparabrisas
Sustitución de una escobilla de
limpialuneta
S
USTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobillas a lo largo
de los montantes del parabrisas
(posición especial). - Levante el brazo.
-
Suelte la escobilla y desmóntela.
-
Monte la nueva escobilla.
-
Abata el brazo.
Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas. -
Levante el brazo y, a continuación,
suelte la escobilla y desmóntela.
-
Monte la nueva escobilla y abata el
brazo.
Cambiar una escobilla del limpiaparabrisas
