Peugeot Partner 2016 Manual del propietario (in Spanish)

11 9
Enganchar un remolque
Partner-2-Vu_es_Chap06_Accessoire_ed02-2015

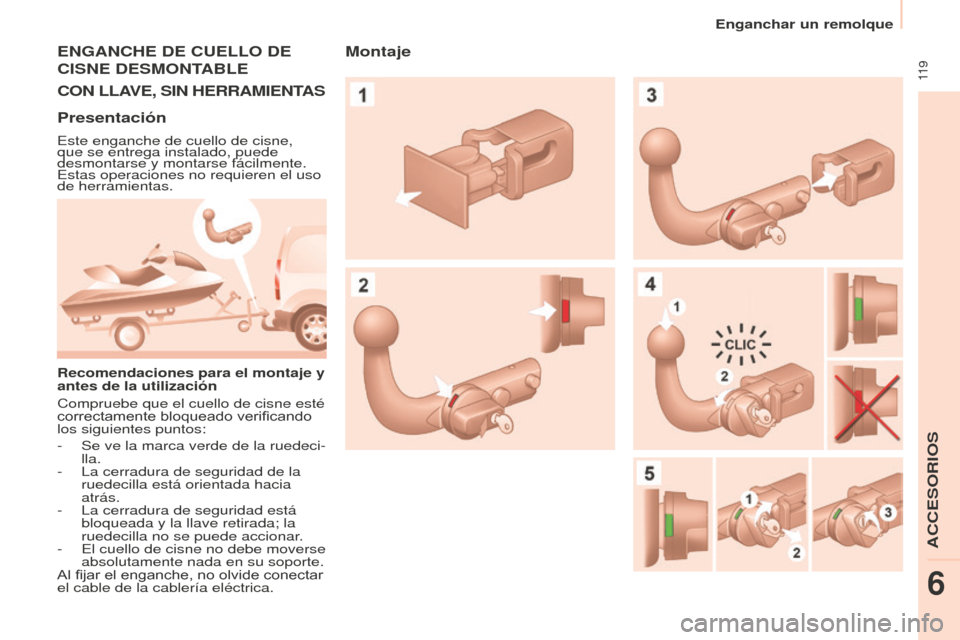

ENGANChE DE CUELLO DE
CISNE DESMONTABLE
CON
LLAVE, SIN hERRAMIENTAS
Presentación
Este enganche de cuello de cisne,
que se entrega instalado, puede
desmontarse y montarse fácilmente.
Estas operaciones no requieren el uso
de herramientas.
Recomendaciones para el montaje y
antes de la utilización
Compruebe que el cuello de cisne esté
correctamente bloqueado verificando
los siguientes puntos:
-
Se ve la marca verde de la ruedeci-
lla.
-
La cerradura de seguridad de la
ruedecilla está orientada hacia
atrás.
-
La cerradura de seguridad está
bloqueada y la llave retirada; la
ruedecilla no se puede accionar.
-
El cuello de cisne no debe moverse
absolutamente nada en su soporte.
Al fijar el enganche, no olvide conectar
el cable de la cablería eléctrica.
Montaje
ACCESORIOS
6

120
Enganchar un remolque
Partner-2-Vu_es_Chap06_Accessoire_ed02-2015

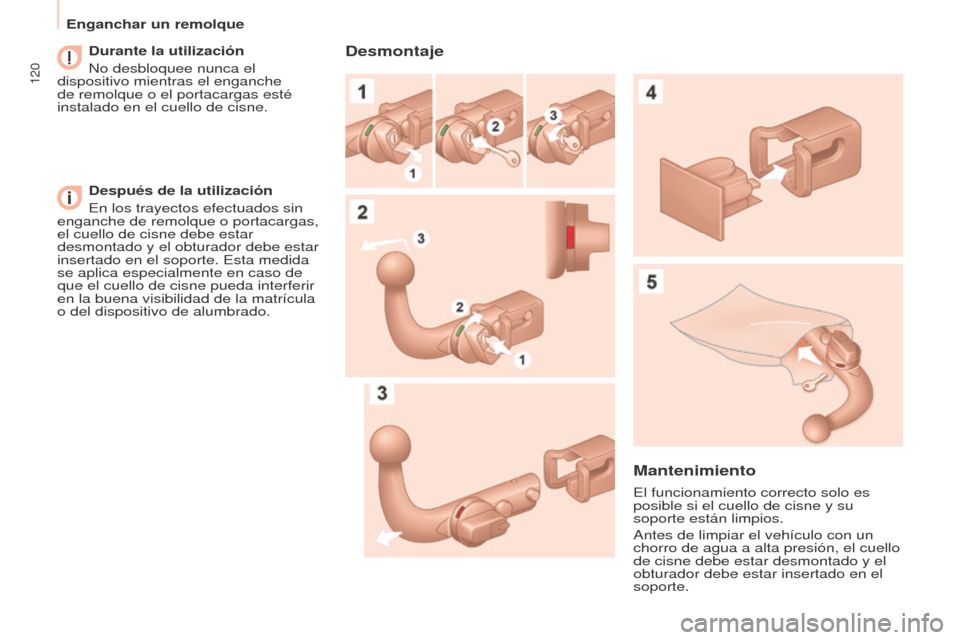

Durante la utilización
No desbloquee nunca el
dispositivo mientras el enganche
de remolque o el portacargas esté
instalado en el cuello de cisne.
Después de la utilización
En los trayectos efectuados sin
enganche de remolque o portacargas,
el cuello de cisne debe estar
desmontado y el obturador debe estar
insertado en el soporte. Esta medida
se aplica especialmente en caso de
que el cuello de cisne pueda interferir
en la buena visibilidad de la matrícula
o del dispositivo de alumbrado.Desmontaje
Mantenimiento
El funcionamiento correcto solo es
posible si el cuello de cisne y su
soporte están limpios.
Antes de limpiar el vehículo con un
chorro de agua a alta presión, el cuello
de cisne debe estar desmontado y el
obturador debe estar insertado en el
soporte.

121
Equipamientos
Partner-2-Vu_es_Chap06_Accessoire_ed02-2015
Autorradios, kit manos libres,
altavoces, cargador de CD, navegador,
USB Box, kit de vídeo...
Independientemente del equipo
de audio y telemática ofrecido
en el mercado, las restricciones
técnicas relativas al montaje de un
equipamiento de este tipo requieren la
consideración de las particularidades
del material y su compatibilidad con las
capacidades del equipamiento de serie
del vehículo. Infórmese previamente
en la red PEUGEOT. Para evitar cualquier interferencia con
los pedales:
-
Compruebe que la alfombrilla esté
bien y correctamente fijada.
-
Nunca superponga varias alfombri-
llas.
Masas máximas sobre las barras
-
Galería de techo: 120 kg.
- Barras transversales en el techo:
100 kg.
- Barras transversales sobre las
longitudinales: 75 kg. Instalación de emisores de
radiocomunicación
Antes de instalar en el vehículo
un emisor de radiocomunicación
de accesorios con antena exterior,
se recomienda contactar con un
representante de la marca PEUGEOT

.
La red PEUGEOT le informará de
las características de los emisores
(banda de frecuencia, potencia de
salida máxima, posición de la antena,
condiciones específicas de instalación)
que se pueden montar, con arreglo
a la directiva de compatibilidad
electromagnética de los vehículos
(2004/104/CE).
Faldillas delanteras, faldillas traseras,
ruedas de aluminio 15/17
pulgadas,
embellecedores de pasos de rueda,
volante de cuero...
Líquido lavaparabrisas, productos de
limpieza y mantenimiento interior y
exterior, lámparas de repuesto...
Alarma antirrobo, grabado de las
lunas, botiquín, chaleco reflectante
de alta visibilid

ad, ayuda delantera y
trasera al estacionamiento, triángulo
de preseñalización, tornillos antirrobo
para llantas de aluminio... Fundas de asiento compatibles con
airbag para los asientos delanteros
o la banqueta, alfombrillas de goma,
alfombrillas de moqueta, cadenas para
nieve, estores, portabicicletas fijado al
portón trasero...

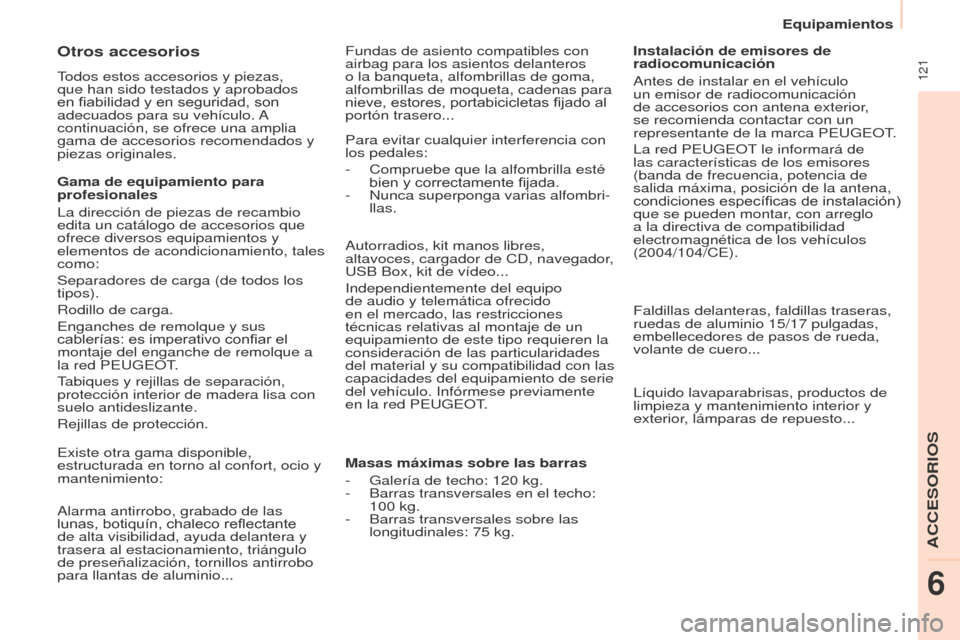

Otros accesorios
Todos estos accesorios y piezas,
que han sido testados y aprobados
en fiabilidad y en seguridad, son
adecuados para su vehículo. A
continuación, se ofrece una amplia
gama de accesorios recomendados y
piezas originales.
Gama de equipamiento para
profesionales
La dirección de piezas de recambio
edita un catálogo de accesorios que
ofrece diversos equipamientos y
elementos de acondicionamiento, tales
como:
Separadores de carga (de todos los
tipos).
Rodillo de carga.
Enganches de remolque y sus
cablerías: es imperativo confiar el
montaje del enganche de remolque a
la red PEUGEOT.
Tabiques y rejillas de separación,
protección interior de madera lisa con
suelo antideslizante.
Rejillas de protección.
Existe otra gama disponible,
estructurada en torno al confort, ocio y
mantenimiento:
ACCESORIOS
6

122
Partner-2-Vu_es_Chap06_Accessoire_ed02-2015
El montaje de un equipamiento
o accesorio eléctrico no
recomendado por Automóviles
PEUGEOT puede provocar una avería
del sistema electrónico del vehículo.
Le agradecemos que tenga en cuenta
esta particularidad y le aconsejamos
que se ponga en contacto con un
representante de la Marca para que le
muestre la gama de equipamientos o
accesorios recomendados.
Según el país de comercialización,
puede ser obligatorio llevar algunos
equipamientos como: chalecos
reflectantes alta visibilidad, triángulos
de preseñalización y lámparas de
repuesto, fusibles, alcoholímetro... a
bordo del vehículo.
Equipamientos

123123
Mantenimiento con Total
Partner-2-Vu_es_Chap07_Verification_ed02-2015

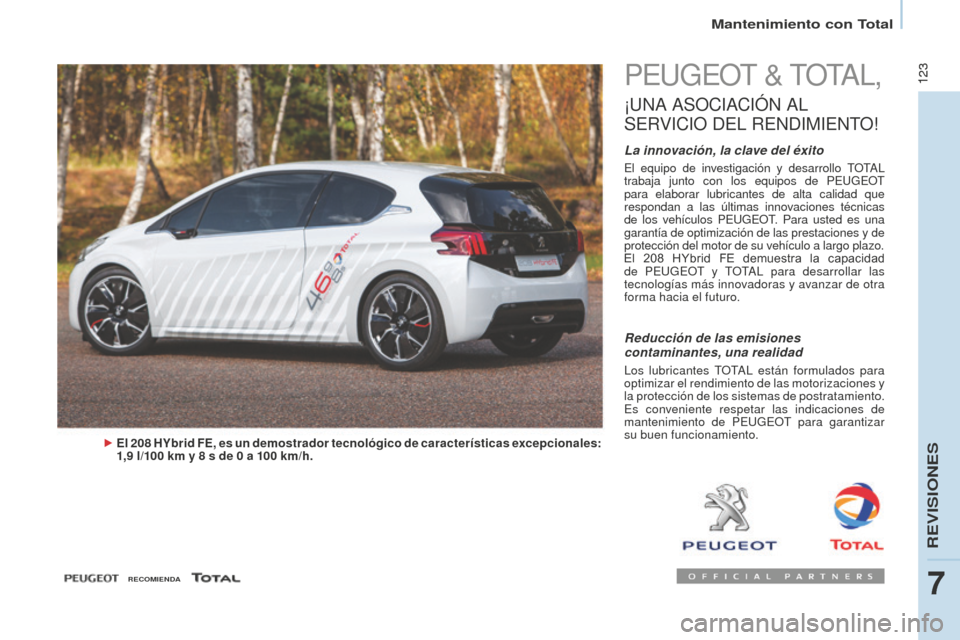

PEUGEOT & TOTAL,
¡UNA ASOCIACIóN AL
SER
VICIO
DEL REN
DIMIENTO
!
La innovación, la clave del éxito
El equipo de investigación y desarrollo TOTAL
trabaja junto con los equipos de PEUGEOT
para elaborar lubricantes de alta calidad que
respondan a las últimas innovaciones técnicas
de los vehículos PEUGEOT. Para usted es una
garantía de optimización de las prestaciones y de
protección del motor de su vehículo a largo plazo.
El 208
HYb

rid FE demuestra la capacidad
de PEUGEOT y TOTAL para desarrollar las
tecnologías más innovadoras y avanzar de otra
forma hacia el futuro.
El 208 hYbrid FE, es un demostrador tecnológico de características excepcionales:
1, 9 l/ 100 km y 8 s de 0 a 10 0 km /h.
Reducción de las emisiones
contaminantes, una realidad
Los lubricantes TOTAL están formulados para
optimizar el rendimiento de las motorizaciones y
la protección de los sistemas de postratamiento.
Es conveniente respetar las indicaciones de
mantenimiento de PEUGEOT para garantizar
su buen funcionamiento.
RECOMIENDA
REVISIONES
7
7

124
Partner-2-Vu_es_Chap07_Verification_ed02-2015
APERTURA DEL CAPÓ
Varilla de soporte de capó
Fije el soporte en su alojamiento,
identificado con una pegatina en
el lado izquierdo del vehículo, para
mantener el capó abierto.
Antes de cerrar el capó, vuelva a
poner el soporte en su alojamiento sin
forzar mucho.
Desde el exterior
Levante ligeramente el capó poniendo
la mano debajo del capó, con la palma
hacia abajo para facilitarle el acceso a
la palanca.
Con esta mano, empuje la palanca
hacia la izquierda. Levante el capó.
Desde el interior
Tire hacia usted del mando situado
debajo del panel de instrumentos. El
capó motor se desbloquea.
Para cerrar
Baje el capó y suéltelo al final del
recorrido. Compruebe el bloqueo
correcto del capó.
Evite maniobrar el capó con viento
violento.
Apertura del capó

125
Bajo capó
Partner-2-Vu_es_Chap07_Verification_ed02-2015
MOTOR GASOLINA
1. Depósito del líquido de
lavaparabrisas delantero.
2.
Caja de fusibles.
3.
Depósito del líquido de
refrigeración motor. Conexiones batería :
+
Punto metálico positivo.
-
Punto metálico negativo (masa).
Tenga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó
motor.
4.
Depósito del líquido de frenos y de
embrague.
5.
Filtro de aire.
6.
Varilla nivel de aceite. 7.
Llenado del aceite motor.
8.
Depósito del líquido de dirección
asistida.
REVISIONES
7

126
Partner-2-Vu_es_Chap07_Verification_ed02-2015
MOTOR DIÉSEL
4. Depósito del líquido de frenos y de
embrague.
5.
Filtro de aire.
6.
Varilla de nivel de aceite. 7.
Llenado del aceite motor.
8.
Depósito del líquido de dirección
asistida.
9.
Bomba de cebado.
1.
Depósito del líquido lavaparabrisas
delantero.
2.
Caja de fusibles.
3.
Depósito del líquido de
refrigeración motor. Conexiones batería :
+
Punto metálico positivo.
-
Punto metálico negativo (masa).
Tenga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor.
Bajo capó

127
Niveles
Partner-2-Vu_es_Chap07_Verification_ed02-2015
NIVELES
Cambio de aceite
Debe efectuarse imperativamente en
los intervalos previstos conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red PEUGEOT.
Antes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del
llenado (no debe sobrepasar el nivel
máximo).
Enrosque el tapón del cárter antes de
cerrar de nuevo el capó.
Nivel del líquido de frenos
El cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
Utilice los líquidos recomendados por
el fabricante que cumplen las Normas
DOT4.
El nivel debe estar entre las marcas
MINI y MAXI situadas en el depósito.
La necesidad de efectuar una puesta a
nivel del líquido con frecuencia indica
un fallo que se debe controlar lo antes
posible en la red PEUGEOT o en un
taller cualificado.
Testigos
Si es necesario desmontar/montar
la tapa estilo del motor, manipúlela
con cuidado para no deteriorar las
grapas de fijación.
Nivel de aceite
Se recomienda efectuar este control
cada 5.000 km y completar el nivel si
es necesario entre dos cambios de
aceite.
La revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.
V
arilla de nivel manual
Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá responder a las exigencias
descritas en el plan de mantenimiento
del fabricante.
Estas operaciones corresponden al
mantenimiento habitual para verificar el
funcionamiento correcto del vehículo.
Consulte las recomendaciones en la red PEUGEOT
o en el carnet de mantenimiento - mantenimiento
y condiciones de garantía que se incluye en la
carpeta de la documentación de a bordo.
La verificación mediante los
testigos del cuadro de a bordo se
detalla en el capítulo 3, apartado
"Puesto de conducción".
En la varilla de nivel hay
2
marcas:
A = máximo
Si sobrepasa esta
marca consulte en la red
PEUGEOT

o en un taller
cualificado.
B = mínimo
Nunca debe estar por
debajo de esta marca.
Para preservar la
fiabilidad de los motores
y los dispositivos de
anticontaminación, se
prohíbe utilizar aditivos
en el aceite motor.
REVISIONES
7

128
Partner-2-Vu_es_Chap07_Verification_ed02-2015

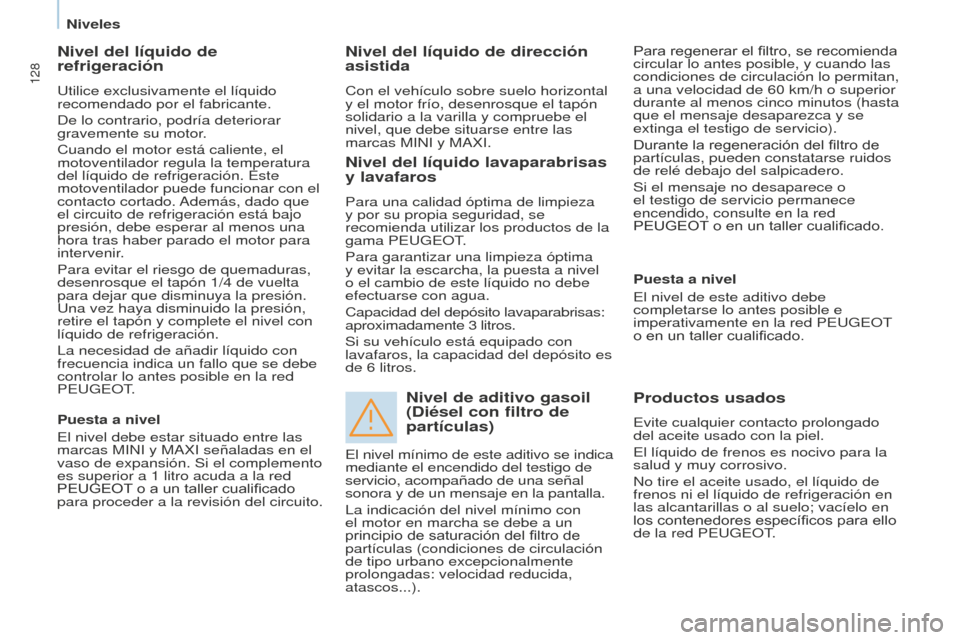

Nivel del líquido de
refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración. Este
motoventilador puede funcionar con el
contacto cortado. Además, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4
de vuelta
para dejar que disminuya la presión.
Una vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
PEUGEOT.
Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal
y el motor frío, desenrosque el tapón
solidario a la varilla y compruebe el
nivel, que debe situarse entre las
marcas MINI y MAXI. Para regenerar el filtro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60 km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte en la red
PEUGEOT o en un taller cualificado.
Puesta a nivel
El nivel debe estar situado entre las
marcas MINI y MAXI señaladas en el
vaso de expansión. Si el complemento
es superior a 1
litro acuda a la red
PEUGEOT o a un taller cualificado
para proceder a la revisión del circuito.
Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, se
recomienda utilizar los productos de la
gama PEUGEOT.
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito lavaparabrisas:
aproximadamente 3
litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6
litros.
Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
Puesta a nivel
El nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red PEUGEOT
o en un taller cualificado.
Productos usados
Evite cualquier contacto prolongado
del aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
No tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores específicos para ello
de la red PEUGEOT.
El nivel mínimo de este aditivo se indica
mediante el encendido del testigo de
servicio, acompañado de una señal
sonora y de un mensaje en la pantalla.
La indicación del nivel mínimo con
el motor en marcha se debe a un
principio de saturación del filtro de
partículas (condiciones de circulación
de tipo urbano excepcionalmente
prolongadas: velocidad reducida,
atascos...).
Niveles
