Peugeot Partner 2017 Betriebsanleitung (in German)

159
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den Sicherungskasten
aus und klappen Sie ihn um, um an die
Sicherungen zu gelangen.
Sicherungen
FAmpere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 20 LED
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung,
Fuhrparksteuergerät
10 30 Motorbauteile 11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
PANNENHILFE
8
Austausch der Sicherungen

160
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Frontscheibenwischer in Park-
und Wartungsposition bringenWischerblatt vorne austauschen
Wischerblatt hinten austauschen
A USTAUSCH DER S CHEIBENWISCHERBL ä TTER
- Zündung ausschalten, weniger
als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
W
artungsposition) stehen. -
Scheibenwischerarm anheben
- Wischerblatt lösen und entfernen
-

Neues Wischerblatt montieren
-


Wischerarm wieder anlegen
Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen. -

Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
-

Neues Wischerblatt montieren und
Arm wieder abklappen.
Austausch der Scheibenwischerblätter

161
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Ohne Anheben (4 Räder am
Boden)
Hierzu muss stets eine
Abschleppstange verwendet werden.
FAHRZEUG ABSCHLEPPEN LASSENVon vorne
- Abdeckung durch Druck auf das
untere Ende lösen.
-

Abschraubbare Abschleppöse
bis
zum Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder
dem flachen T eil der Abschleppöse
lösen.
-


Abschraubbare Abschleppöse
bis
zum Anschlag einschrauben.

Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern
(2
Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden.
Für diesen Vorgang ist es notwendig,
die Abschleppöse, die sich bei dem
Werkzeug

für

den

Radwechsel

befindet,
zu entnehmen und zu verwenden.
Fahrzeuge mit Schaltgetriebe
(Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe
muss sich der Schalthebel in der
Leerlaufstellung
befinden. Wird dieser
Hinweis nicht beachtet, kann dies zur
Beschädigung von Getriebeteilen,
Bremsteilen und zum V

ersagen des
Bremsassistenten beim nächsten
Starten des Motors führen.
Abschnitt 8, Unterabschnitt
"Radwechsel".
PANNENHILFE
8
Fahrzeug abschleppen

162
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016

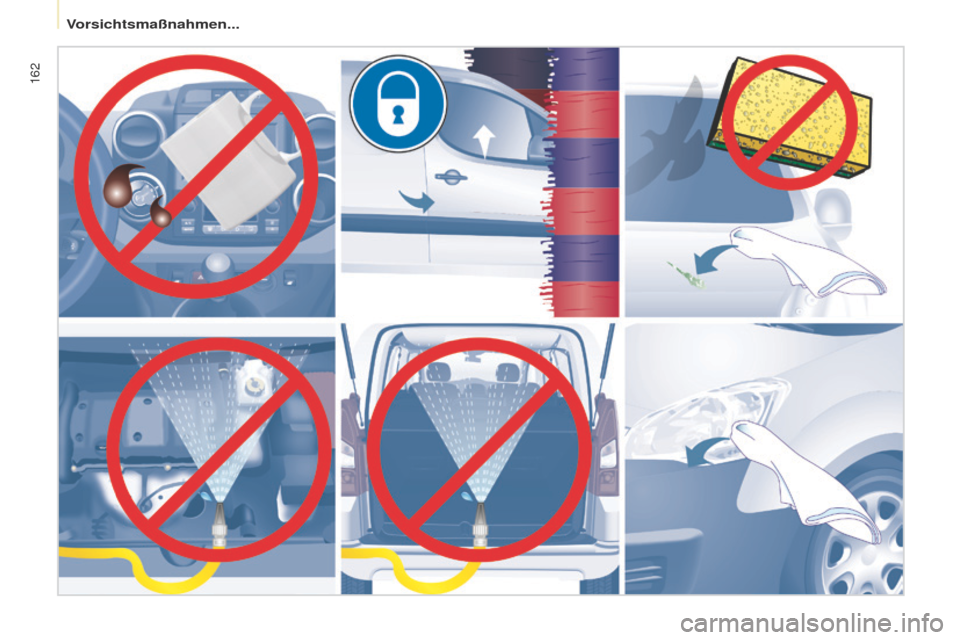

Vorsichtsmaßnahmen...

163
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
PANNENHILFE
8

164
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016

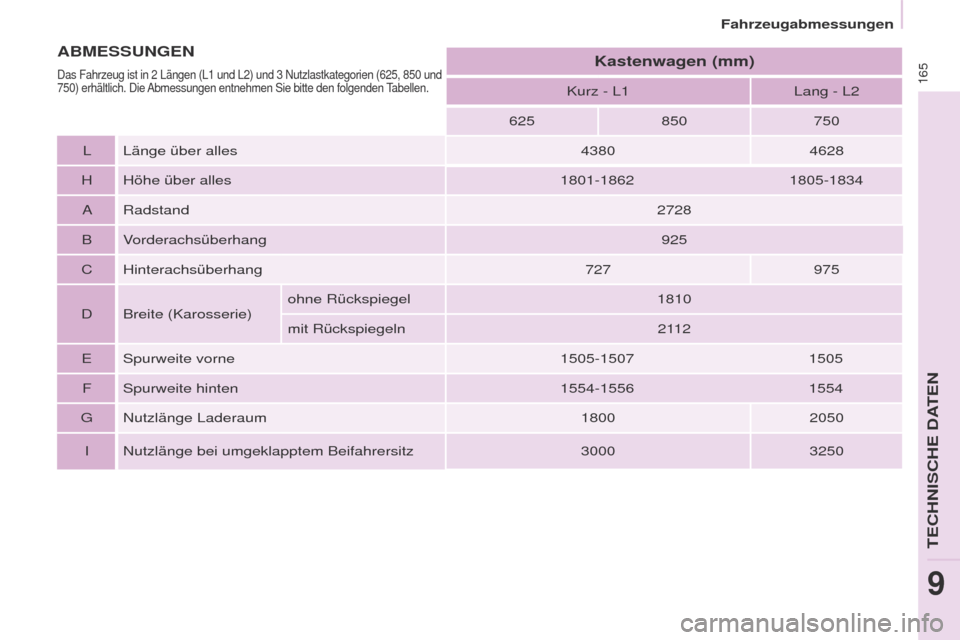

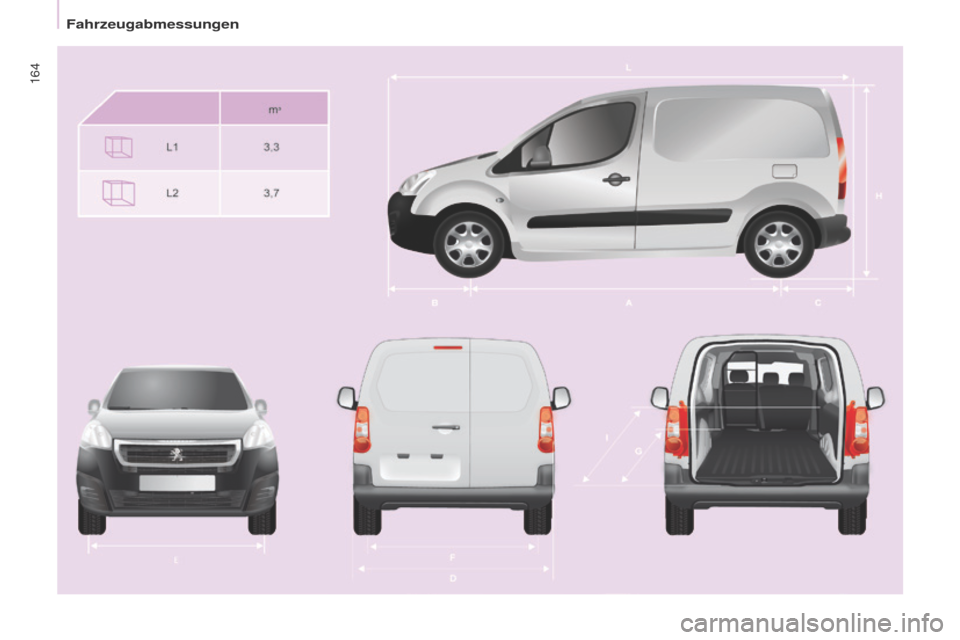

Fahrzeugabmessungen

165
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016
Kurz - L1Lang - L2
625 850750
L Länge über alles 43804628
H Höhe über alles


1801-1862
1805-1834
A Radstand 2728
B V

orderachsüberhang 925
C Hinterachsüberhang 727975
D Breite (Karosserie) ohne Rückspiegel
1810
mit Rückspiegeln 2112
E Spurweite vorne


1505-1507
1505
F Spurweite hinten


1554-1556
1554
G Nutzlänge Laderaum 18002050
I Nutzlänge bei umgeklapptem Beifahrersitz 30003250
ABMESSUNGENKastenwagen (mm)Das Fahrzeug ist in 2 Längen (L1 und L2) und 3 Nutzlastkategorien (\
625, 850 und
750) erhältlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen.
Fahrzeugabmessungen
TECHNISCHE DATEN
9

166
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016

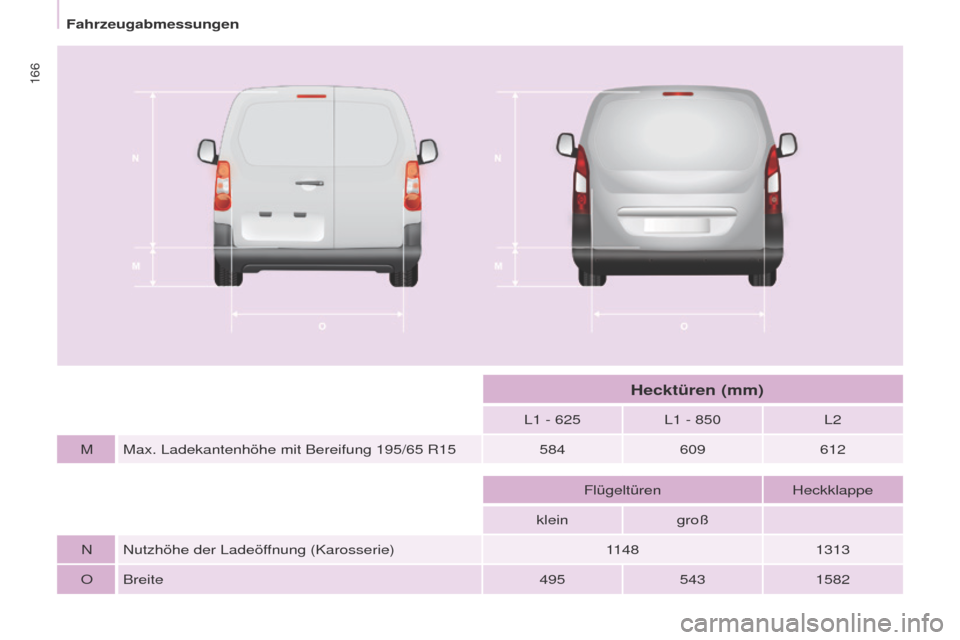

L1 - 625L1 - 850 L2
M Max. Ladekantenhöhe mit Bereifung 195/65 R15 584609612
Flügeltüren Heckklappe
klein groß
N Nutzhöhe der Ladeöffnung (Karosserie) 11481313
O Breite 4955431582
Hecktüren (mm)
Fahrzeugabmessungen

167
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016
L1L2
P Nutzhöhe 1100
Q Nutzbreite 650
- Höhe bei angehobener Heckklappe 1892
Seitliche Schiebetür (mm)
Fahrzeugabmessungen
TECHNISCHE DATEN
9

168
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016

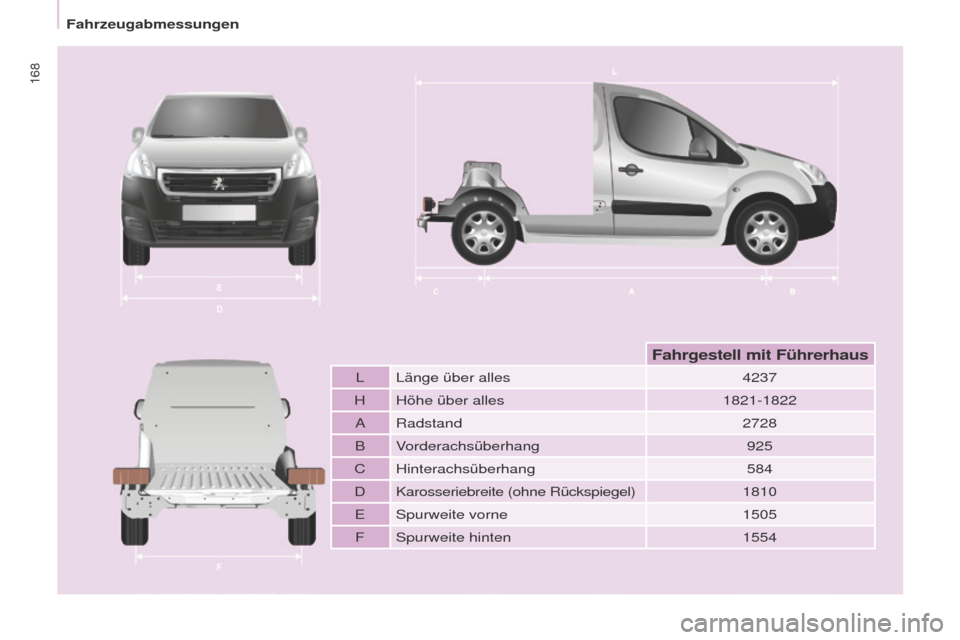

L Länge über alles4237
H Höhe über alles 1821-1822
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 584
D Karosseriebreite (ohne Rückspiegel) 1810
E Spurweite vorne 1505
F Spurweite hinten 1554
Fahrgestell mit Führerhaus
Fahrzeugabmessungen
