11 9
Zugbetrieb
Partner-2-VU_de_Chap06_Accessoire_ed02-2016
Was Sie beachten sollten
Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast
an einer starken Steigung bei hoher
Temperatur) wird die Motorleistung
automatisch begrenzt. In diesem Falle
bringt die automatische Abschaltung
der Klimaanlage dem Motor wieder
mehr Leistung.
Reifen
Prüfen Sie den Reifendruck an
Zugfahrzeug und Anhänger und
beachten Sie die empfohlenen
Reifendruckwerte.Abschnitt 7, Absatz "Füllstände".
Beim

Aufleuchten
der
W

arnleuchte für die
Kühlflüssigkeitstemperatur

anhalten und den Motor so
schnell wie möglich abstellen.Bremsen
Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit
mäßigem

Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.
Zugbetrieb
Wir empfehlen Ihnen, Original-
PEUGEOT-Anhängerkupplungen
und -Verkabelungen zu benutzen,
die schon bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen
wurden. Sie sollten die Vorrichtung
vom PEUGEOT-Händlernetz montieren
lassen.
Sollte die Montage nicht vom
PEUGEOT-Händlernetz ausgeführt
werden, muss der Einbau unbedingt
unter Verwendung der elektrischen
Vorbereitung am Fahrzeugheck sowie
entsprechend den Empfehlungen des
Herstellers erfolgen.
Ergänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des Einbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht
von PEUGEOT empfohlen werden.
Der Einbau solcher Produkte kann eine
Fehlfunktion des Elektroniksystems
Ihres Fahrzeugs nach sich ziehen.
Bitte erkundigen Sie sich zuvor beim
Hersteller.
Seitenwind
Die

Seitenwindempfindlichkeit

ist

größer

, deshalb angepasst und mit
mäßiger Geschwindigkeit fahren.
ABS/ESP
ABS und ESP wirken nur auf das
Fahrzeug, nicht auf den Anhänger oder
Wohnwagen.
Einparkhilfe
Wenn das Fahrzeug als Zugfahrzeug
benutzt wird, ist die Einparkhilfe hinten
unwirksam.
Abschnitt 9, Absatz "Kenndaten".
ZUBEHÖR
6

120
Zugbetrieb
Partner-2-VU_de_Chap06_Accessoire_ed02-2016
SCHWANENHALS-ANHäNGERKUPPLUNG
MIT S CHLÜSSEL , OHNE W ERKZEUG

AUSBAUBAR
Präsentation
Die eingebaut gelieferte Schwanenhals-
Anhängerkupplung kann leicht
demontiert und wieder montiert werden.
Hierzu ist kein Werkzeug erforderlich.
Empfehlungen zu Montage und vor
jeglicher Verwendung
Prüfen Sie, dass der Schwanenhals
richtig verriegelt ist, indem Sie die
folgenden Punkte überprüfen:
-
die grüne Kennzeichnung des Rads


ist sichtbar,
-
das Sicherheitsschloss des Rads ist


nach hinten gerichtet,
-
das Sicherheitsschloss ist geschlos

-
sen und der Schlüssel abgezogen;
das Rad kann nicht mehr betätigt
werden,
-
der Schwanenhals darf sich in seiner


Halterung nicht mehr bewegen.
Vergessen Sie bei der Befestigung der
Anhängerkupplung nicht, das Kabel des
elektrischen Kabelstrangs anzuschließen.
Montage

121
Zugbetrieb
Partner-2-VU_de_Chap06_Accessoire_ed02-2016
Während der Verwendung
Entriegeln Sie die Vorrichtung
niemals, solange der Anhänger
oder der Lastenträger auf dem
Schwanenhals installiert ist.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Schwanenhals
ausgebaut und der Verschluss in die
Halterung eingefügt werden. Diese
Maßnahme ist besonders wichtig,
wenn der Schwanenhals die freie
Sicht auf das Kennzeichen oder die
Beleuchtung einschränken könnte.Demontage
Pflege
Der Schwanenhals kann nur dann
richtig funktionieren, wenn er selbst
sowie seine Halterung sauber sind.
Bevor das Fahrzeug mit einem
Hochdruckreiniger gereinigt wird, muss
der Schwanenhals ausgebaut und der
Verschluss in die Halterung eingeführt
werden.
ZUBEHÖR
6

122
Partner-2-VU_de_Chap06_Accessoire_ed02-2016
Autoradio, Freisprechanlage, Lautsprecher,
CD-Wechsler, Navigationssystem, USB
Box, Video-Kit, ...
Beim Einbau handelsüblicher Audio- und
Telematikausrüstungen müssen zahlreiche
technische Vorgaben beachtet werden.
Außerdem sind die Besonderheiten
der Werkstoffe sowie die Verträglichkeit
der Geräte mit den Funktionen und
Kapazitäten der Serienausstattung Ihres
Fahrzeugs zu berücksichtigen. Bitte
erkundigen Sie sich vorher bei einem
Vertreter des PEUGEOT-Händlernetzes.
Um jede Behinderung unter dem
Pedalwerk zu vermeiden:
-
achten Sie darauf, dass die Fußmatte

und die zugehörigen Befestigungen
korrekt ausgerichtet sind,
-
legen Sie niemals mehrere Fußmat

-
ten übereinander.
Maximalgewicht auf den Trägern
-

Dachgalerie: 120
kg
-

Querdachträger: 100
kg
-

Querträger auf Längsträgern: 75
kgEinbau von Funksendern
Vor dem nachträglichen Einbau von
Funksendern mit Außenantenne an
Ihrem Fahrzeug ist es grundsätzlich
empfehlenswert, sich an einen
Vertreter der Marke PEUGEOT zu
wenden.
Die Vertreter des PEUGEOT-
Händlernetzes informieren Sie
über die Eigenschaften der
Funksender (Frequenzband,
maximale Sendeleistung,
Antennenposition, spezielle
Einbauvoraussetzungen), die gemäß
der Richtlinie über die Funkentstörung
(elektromagnetische
Verträglichkeit)
von Kraftfahrzeugen (2004/104/EG)
installiert werden können.
Schmutzfänger vorne, Schmutzfänger
hinten, Leichtmetallräder
15/17
Zoll, Radkastenverkleidung,
Lederlenkrad,
...
Scheibenreiniger, Reinigungs- und
Pflegemittel
für innen und außen,
Ersatzglühlampen, ...
Alarmanlage, Scheibengravur

,
Verbandskasten, Sicherheits-
Warnweste, Einparkhilfe vorne
und hinten, Warndreieck,
Diebstahlschutzmuttern für
Aluminiumfelgen, ... Mit den Airbags kompatible Bezüge für
Vordersitz, Sitzbank, Gummifußmatten,
Fußmatten aus Stoff, Schneeketten,
Jalousie, Fahrradträger für
Heckklappe, ...
Sonstiges Zubehör
Diese Zubehörteile, die auf Zuverlässigkeit und
Sicherheit getestet und zugelassen wurden, sind
alle für Ihr Fahrzeug geeignet. Es steht Ihnen
ein umfangreiches Sortiment mit empfohlenem
Zubehör und Originalteilen zur Verfügung.
Ausrüstung für gewerbliche Zwecke
Die Direktion für Teile und Zubehör gibt
einen Katalog für Zubehör heraus, in
dem verschiedene Ausrüstungs- und
Ausstattungsteile angeboten werden wie:
Ladetrennwände (alle Typen)
Laderolle
Anhängerkupplung, Anhänger-
Kabelsatz: diese Anhängerkupplung
muss grundsätzlich von einem Vertreter
des PEUGEOT-Händlernetzes montiert
werden.
Trennwände und -gitter, innere
Schutzverkleidung aus Glattholz mit
rutschfestem Bodenbelag
Schutzgitter
Das übrige Zubehör ist in die Bereiche
Komfort,
Freizeit und Pflege unterteilt:
Ausrüstung

123
Partner-2-VU_de_Chap06_Accessoire_ed02-2016
Der Einbau eines nicht von
Automobiles PEUGEOT
gelisteten elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter der Marke zu wenden,
der Ihnen gerne die empfohlenen
Geräte oder Zubehörteile zeigt.
Je nach Bestimmungsland ist es
Vorschrift, die Ausstattungen wie:
Sicherheits-Warnweste, Warndreieck,
Ersatzglühlampen, Sicherungen,
Alkoholtester... im Fahrzeug
mitzuführen.
ZUBEHÖR
6
Ausrüstung

124
Partner-2-VU_de_Chap07_Verification_ed02-2016

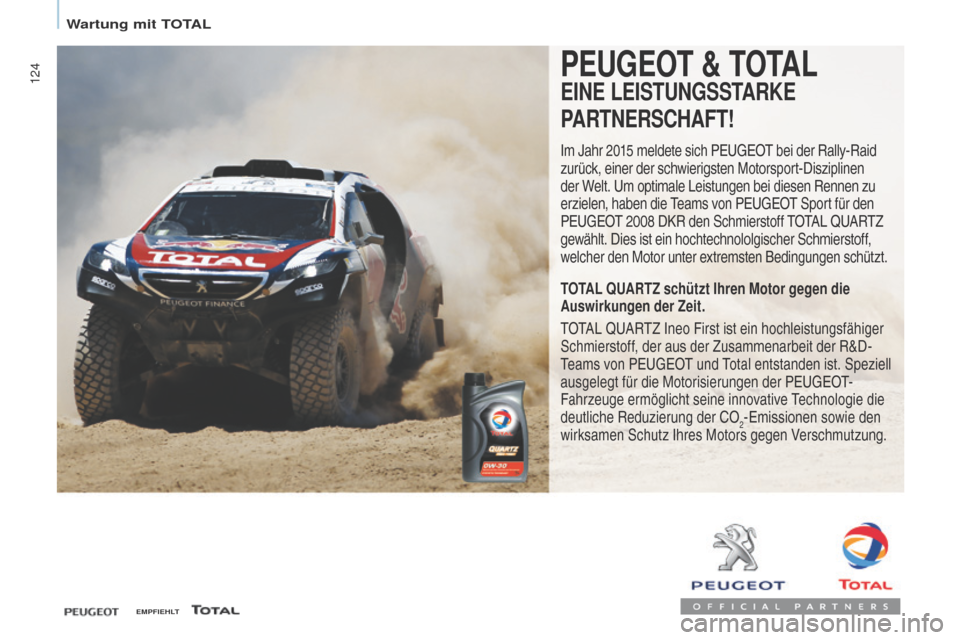

PEUGEOT & TOTAL
EINE LEISTUNGSSTARKE
PARTNERSCHAFT!
Im Jahr 2015 meldete sich Peugeot bei der Rally-Raid
zurück, einer der schwierigsten Motorsport-Disziplinen
der Welt.
u
m o
ptimale Leistungen bei diesen Rennen zu
erzielen, haben die
t
e
ams von Peugeot Sport für den
Peugeot 2008 DKR den Schmierstoff
tot
A
L Q
uA
R
tZ

gewählt. Dies ist ein hochtechnololgischer Schmierstoff,
welcher den Motor unter extremsten Bedingungen schützt.
TOTAL QUARTZ schützt Ihren Motor gegen die
Auswirkungen der Zeit.
totAL QuARtZ I neo First ist ein hochleistungsfähiger
Schmierstoff, der aus der Zusammenarbeit der R&D-
te

ams von Peugeot und
t
o
tal entstanden ist. Speziell
ausgelegt für die Motorisierungen der Peugeot -
Fahrzeuge ermöglicht seine innovative
t
e
chnologie die
deutliche Reduzierung der C
o2-emissionen sowie den
wirksamen Schutz Ihres Motors gegen Verschmutzung.
EMPFIEHLT
Wartung mit TOTAL

125
Partner-2-VU_de_Chap07_Verification_ed02-2016
ÖFFNEN DER MOTORHAUBE
Haubenstütze
Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch einen Aufkleber
auf der linken Seite des Fahrzeugs gekennzeichnet ist,
um die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem Schließen der
Motorhaube vorsichtig in der zugehörigen Klemme ein.
Außen
Heben Sie die Motorhaube etwas
an und schieben Sie Ihre flache
Hand

mit der Handfläche nach unten
dazwischen, um den Zugang zum
Hebel zu erleichtern.
Drücken Sie mit dieser Hand den
Hebel nach links und öf

fnen Sie die
Motorhaube.
Innen
Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube
zu entriegeln.
Schließen
Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei
starkem Wind.
Öffnen der Motorhaube
KONTROLLEN
7

126
Partner-2-VU_de_Chap07_Verification_ed02-2016
BENZINMOTOR
1. Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3.

Behälter für Kühlflüssigkeit Batterieanschlüsse:
+

Positiver Metallpunkt
-


Negativer Metallpunkt (Masse)
Seien Sie bei

Arbeiten im Motorraum bitte vorsichtig.
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit
(Kupplung)
5. Luftfilter
6.

Ölmessstab7.

Motoröl-Einfüllöf fnung
8.
Behälter für
Servolenkungsflüssigkeit
Motorraum

127
Partner-2-VU_de_Chap07_Verification_ed02-2016
DIESELMOTOR
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit (Kupplung)
5. Luftfilter
6.

Ölmessstab
7.


Motoröl-Einfüllöf
fnung 8.
Behälter für
Servolenkungsflüssigkeit
9.

Entlüftungspumpe
(außer BlueHDi-Motor)
1.

Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3.

Behälter

für

Motorkühlflüssigkeit Batterieanschlüsse:
+

Positiver Metallpunkt
-


Negativer Metallpunkt (Masse)
Seien Sie bei

Arbeiten im Motorraum bitte vorsichtig.
KONTROLLEN
7
Motorraum

128
Partner-2-VU_de_Chap07_Verification_ed02-2016
FÜLLSTäNDE
Ölwechsel
Er muss unbedingt entsprechend
dem Wartungsplan des Herstellers
in den vorgesehenen Abständen
vorgenommen werden. Über die
Vorschriften können Sie sich beim
PEUGEOT-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach
dem Befüllen (Maximum niemals
überschreiten).
Denken Sie daran, den Deckel wieder
auf den Behälter zu schrauben, bevor
Sie die Motorhaube wieder schließen.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen,
den DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen MINI und
MAXI stehen.
W

enn Sie häufig Bremsflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den


Sie so schnell wie möglich von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten
Fachwerkstatt beheben lassen
sollten.
Kontrollleuchten
Wenn Sie die Motorabdeckung
entfernen / wieder einbauen müssen,
gehen Sie vorsichtig zu Werke, damit die
Befestigungsklammern nicht beschädigt werden.
Ölstand
Es wird empfohlen, den Ölstand alle
5000 km zu kontrollieren und falls
notwendig, Öl zwischen 2 Ölwechseln
nachzufüllen.
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem
Motor mit Hilfe des Ölmessstabes.
Ölmessstab
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall
entsprechend dem Wartungsplan
den Qualitätsnormen des Herstellers
genügen.
Diese Kontrollen gehören zur gängigen
Pflege und Unterhaltung Ihres Fahrzeugs und dienen der Erhaltung seines guten


Betriebszustands. Informieren Sie sich über die
diesbezüglich geltenden Vorschriften im PEUGEOT-
Händlernetz oder im Service-/Garantieheft, das sich
in

der
Mappe mit den Borddokumenten befindet.
Die Kontrolle durch die Leuchten
des Kombiinstruments wird
in Abschnitt 3 behandelt,
Unterabschnitt "Bedienungseinheit".
2 Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte
Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter diese
Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein
Zusatzmittel beigegeben werden.
Füllstände
