149
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Cadenas para nieve
CADENAS PARA NIEVE
En invierno, las cadenas para
nieve mejoran la tracción y el
comportamiento del vehículo en la
frenada.
Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de
repuesto de tipo galleta. Tenga en cuenta la
reglamentación nacional
específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada. Consejos de instalación
F

Si debe instalar las cadenas
durante el trayecto, detenga el
vehículo en una superficie plana, al
lado del arcén de la vía.
F


T
ense el freno de estacionamiento
y, si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.
F

Coloque las cadenas siguiendo
las instrucciones dadas por el
fabricante.
F


Arranque sin brusquedad y realice
una prueba circulando sin superar
la velocidad de 50

km/h.
F

Detenga el vehículo y compruebe
si las cadenas están correctamente
tensadas.
Se recomienda encarecidamente
practicar el montaje de las
cadenas antes de utilizarlas, sobre
suelo plano y seco.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con
las cuales va equipado su vehículo:
Para más información relativa a las
cadenas para nieve, consulte con
la red PEUGEOT

o con un taller
cualificado. Dimensiones de
los neumáticos de origen Tamaño de
eslabón máximo
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría
dañar los neumáticos del vehículo y
la calzada. Si el vehículo va equipado
con llantas de aleación de aluminio,
compruebe que ninguna parte de
las cadenas o las fijaciones está en
contacto con la llanta.
AYUDA R

150
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
CAMBIO DE UNA LÁMPARA
Tipo B
Lámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj. Tipo A
Lámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.
Tipo C
Lámpara halógena: retire
el resorte de bloqueo de
su alojamiento.
Tipos de lámparas
Existen distintos tipos de lámparas
instalados en su vehículo.
Para retirarlas:
Tipo D
Diodo electroluminiscente
(LED): para la sustitución
de las luces diurnas,
consulte en la red
PEUGEOT o en un taller
cualificado.
Cambiar una lámpara

151
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Cambiar una lámpara
Abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.
El cambio de las lámparas
halógenas debe efectuarse con el
faro apagado. Espere unos minutos
(riesgo de quemaduras graves). No
toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada. Espere
aproximadamente 3

minutos después
del cambio para volver a conectar la
batería.
Compruebe que las luces funcionan
correctamente después de cada
intervención.
Lavado a alta presión
Cuando utilice este tipo de lavado
en machas persistentes, no insista
en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad. 2. Luces de posición
Tipo A, W5W - 5W
-

Quite la tapa tirando de la lengüeta
de goma blanda.
-


Extraiga el portalámparas montado
a presión tirando del conector

.
-

Sustituya la lámpara.
-


Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
Luces delanteras
1. Luces de cruce/Luces de
carretera
T
ipo C, H4 - 55W
-

Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-


Desconecte el conector eléctrico.
-


Suelte la lengüeta de bloqueo.
-


Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-


V
uelva a colocar la lengüeta de
bloqueo.
-

Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
AYUDA R

152
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
3. Indicadores de dirección
Tipo B, PY21W - 21W (ámbar)
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-


Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-


Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad. 4. Faros antiniebla
T

ipo C, H1 - 55W
-

Retire las tres grapas y el tornillo

de fijación del guardabarros,
situados debajo del paragolpes.
-

Levante el guardabarros hacia
arriba.
-


Desconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior

.-

Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-


Sustituya el módulo (portalámparas
y lámpara).
-


Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
Cambiar una lámpara

153
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Cambiar una lámpara

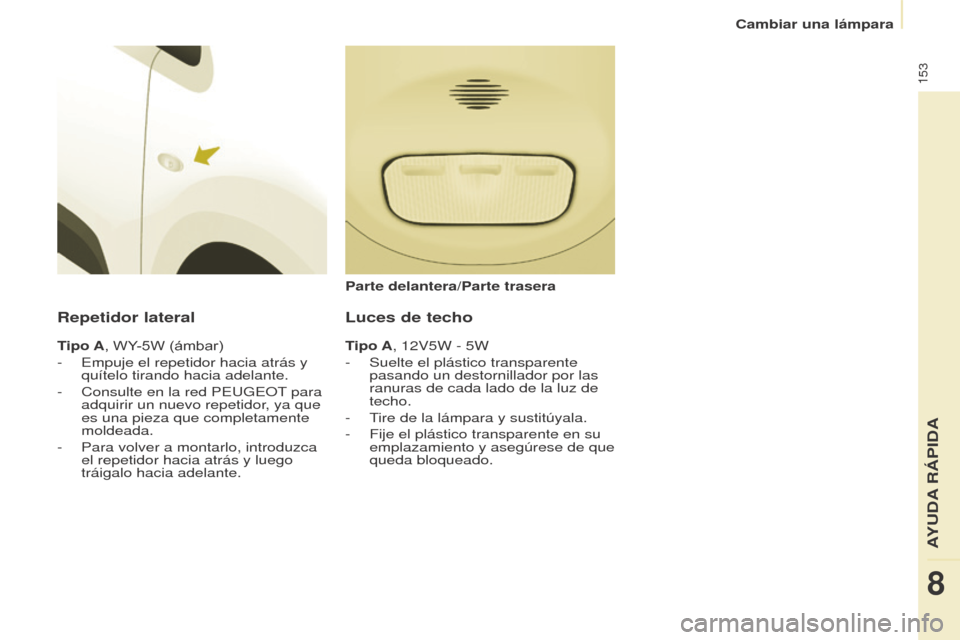

Repetidor lateral
Tipo A, WY-5W (ámbar)
-
Empuje el repetidor hacia atrás y
quítelo tirando hacia adelante.
-


Consulte en la red PEUGEOT
para
adquirir un nuevo repetidor, ya que
es una pieza que completamente
moldeada.
-

Para volver a montarlo, introduzca
el repetidor hacia atrás y luego
tráigalo hacia adelante. Parte delantera/Parte trasera
Luces de techo
Tipo A, 12V5W - 5W
-

Suelte el plástico transparente
pasando un destornilla

dor por las
ranuras de cada lado de la luz de
techo.
-

T
ire de la lámpara y sustitúyala.
-

Fije el plástico transparente en su
emplazamiento y asegúrese de que
queda bloqueado.
AYUDA R

154
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.-
Separe las 4 lengüetas y extraiga
el portalámparas.
-

Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
Al quitar el bloque óptico:
-


Con portón trasero, tire del bloque
hacia el centro del vehículo.
-


Con puertas batientes, tire del
bloque hacia usted.En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior

a 2
minutos.

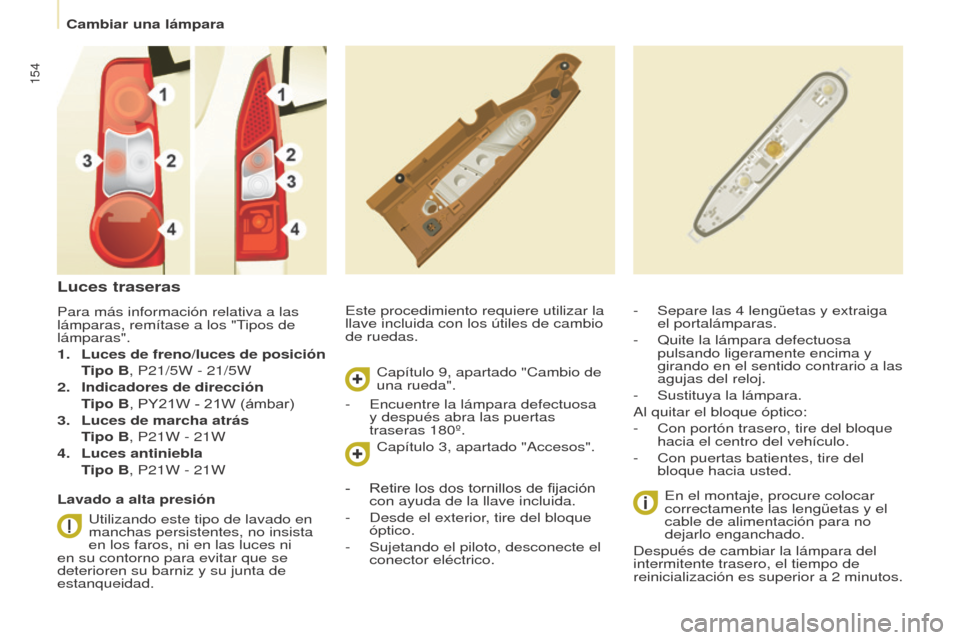

Luces traseras
Para más información relativa a las
lámparas, remítase a los "Tipos de
lámparas".
1.
Luces de freno/luces de posición



T
ipo B, P21/5W - 21/5W
2.

Indicadores de dirección



T
ipo B, PY21W - 21W (ámbar)
3.

Luces de marcha atrás



T
ipo B, P21W - 21W
4.

Luces antiniebla



T
ipo B, P21W - 21W
Lavado a alta presión Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deterioren su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
Capítulo 3, apartado "Accesos".
-

Encuentre la lámpara defectuosa

y después abra las puertas
traseras 180º.
-

Retire los dos tornillo
s de fijación
con ayuda de la llave incluida.
-

Desde el exterior
, tire del bloque
óptico.
-

Sujetando el piloto, desconecte el
conector eléctrico.
Cambiar una lámpara

155
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Cambiar una lámpara

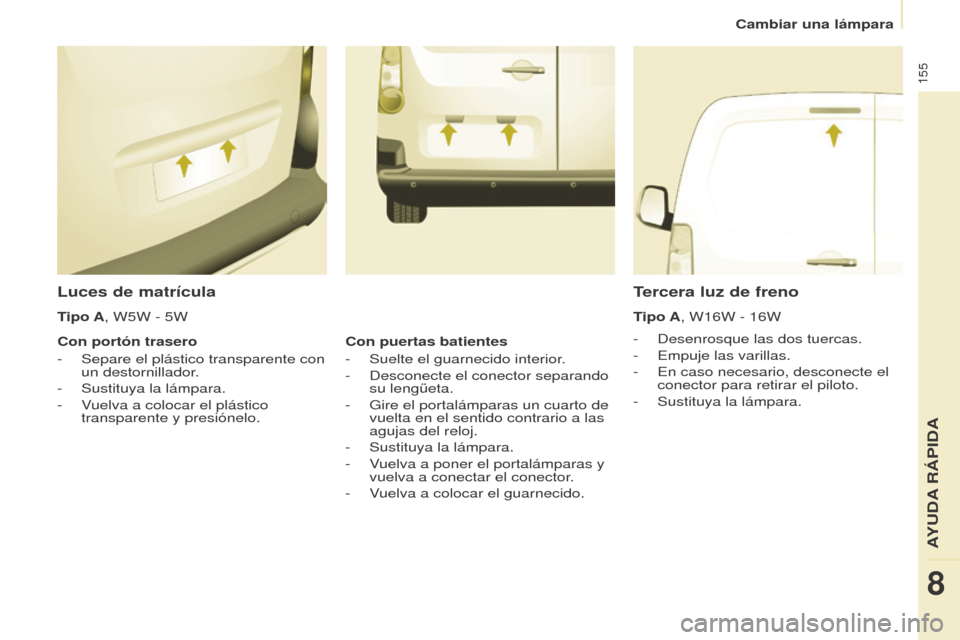

Luces de matrícula
- Desenrosque las dos tuercas.
-
Empuje las varilla
s.
-

En caso necesario, desconecte el
conector para retirar el piloto.
-


Sustituya la lámpara.
Tercera luz de freno
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Con portón trasero
-

Separe el plástico transparente con
un destornilla

dor.
-

Sustituya la lámpara.
-


V

uelva a colocar el plástico
transparente y presiónelo. Con puertas batientes
-

Suelte el guarnecido interior

.
-

Desconecte el conector separando
su lengüeta.
-


Gire el portalámparas un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


V

uelva a poner el portalámparas y
vuelva a conectar el conector.
-

V

uelva a colocar el guarnecido.
AYUDA R

156
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016

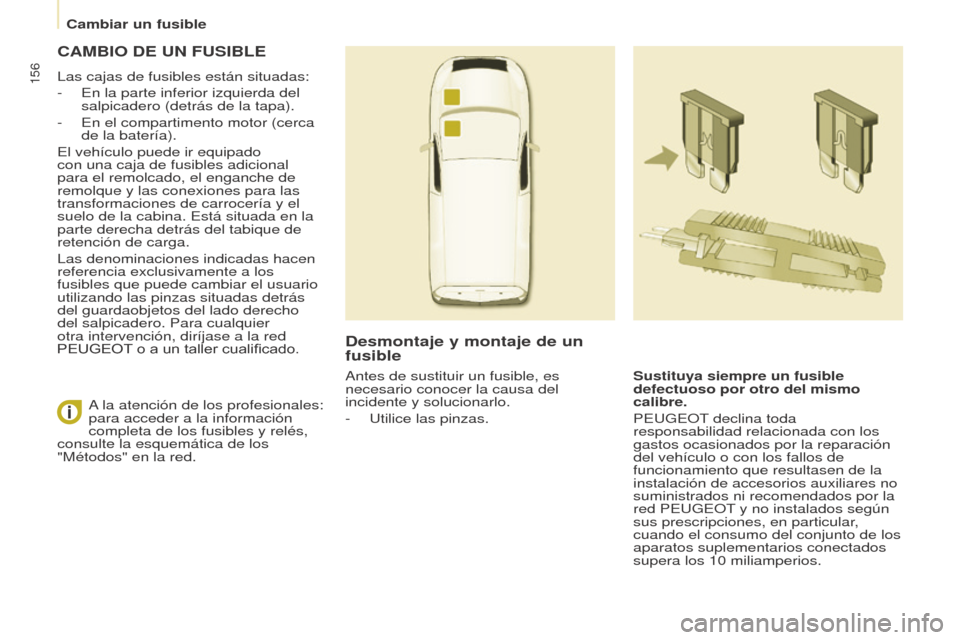

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas:
-
En la parte inferior izquierda del
salpicadero (detrás de la tapa).
-


En el compartimento motor (cerca
de la batería).
El vehículo puede ir equipado
con una caja de fusibles adicional
para el remolcado, el enganche de
remolque y las conexiones para las
transformaciones de carrocería y el
suelo de la cabina. Está situada en la
parte derecha detrás del tabique de
retención de carga.
Las denominaciones indicadas hacen
referencia exclusivamente a los
fusibles que puede cambiar el usuario
utilizando las pinzas situadas detrás
del guardaobjetos del lado derecho
del salpicadero. Para cualquier
otra intervención, diríjase a la red
PEUGEOT

o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
PEUGEOT

declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
del vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT


y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10
miliamperios.
A la atención de los profesionales:
para acceder a la información
completa de los fusibles y relés,
consulte la esquemática de los
"Métodos" en la red. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
-

Utilice las pinzas.
Cambiar un fusible

157
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Cambiar un fusible

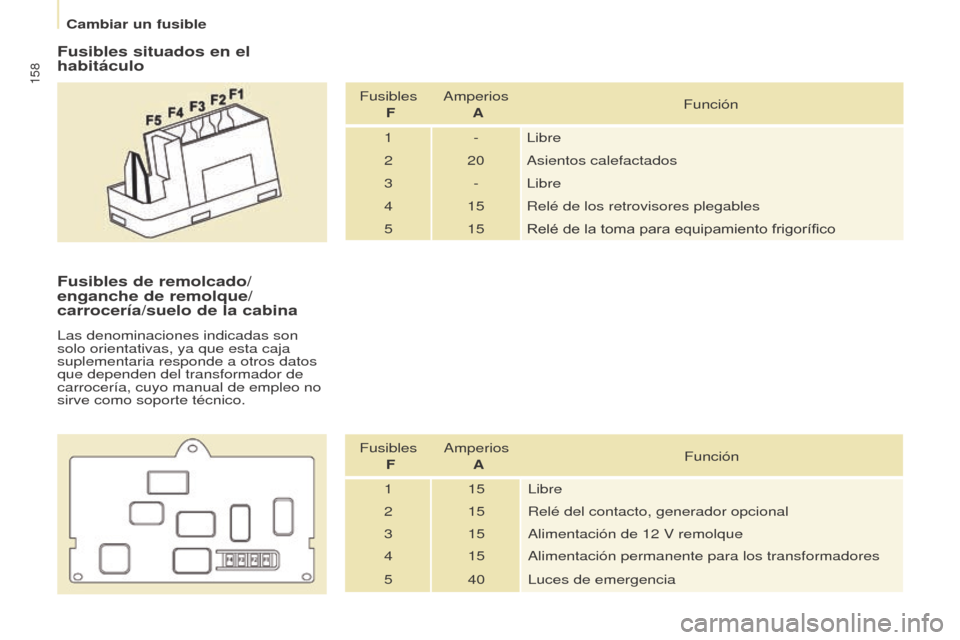

Fusibles situados en el
salpicadero
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 30 Cierre centralizado
3 5 Airbags
4 10 Aire acondicionado, toma de diagnosis, mando del
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12
V delantera y trasera
10 15 Columna central 11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbags
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre 17 40 Desempañado de la luneta/retrovisores
AYUDA R

158
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Fusibles situados en el
habitáculo
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
Fusibles de remolcado/
enganche de remolque/
carrocería/suelo de la cabina
Las denominaciones indicadas son
solo orientativas, ya que esta caja
suplementaria responde a otros datos
que dependen del transformador de
carrocería, cuyo manual de empleo no
sirve como soporte técnico.
Fusibles F Amperios
A Función
1 15 Libre
2 15 Relé del contacto, generador opcional
3 15 Alimentación de 12
V remolque
4 15 Alimentación permanente para los transformadores
5 40 Luces de emergencia
Cambiar un fusible
