Cambiar un fusible
Fusibles situados en el
compartimento motor
Después de abrir el capó,
desenganche y desplace la caja para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 LED
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Motor de arranque
9 10 Motor de corrección de altura de los faros, caja de
gestión de parque
10 30 Órganos del motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda
AYUDA R

160
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Colocación en la posición especial
de las escobillas de limpiaparabrisasSustitución de una escobilla de
limpiaparabrisasSustitución de una escobilla de
limpialuneta
S
USTITUCIÓN

DE

UNA


ESCOBILLA

DE LIMPIAPARABRISAS
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobilla
s a lo largo
de los montantes del parabrisas
(posición especial). -
Levante el brazo.
- Suelte la escobilla y desmóntela.
-

Monte la nueva escobilla
.
-

Abata el brazo.
Para poner las escobilla

s en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas. -
Levante el brazo y , a continuación,
suelte la escobilla y desmóntela.
-

Monte la nueva escobilla
y abata el
brazo.
Cambiar una escobilla del limpiaparabrisas

161
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
Remolcar su vehículo
Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADOPor la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.
Este procedimiento requiere utilizar
la anilla de remolcado incluida con
el utillaje facilitado para cambiar una
rueda.
Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede provocar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 8, apartado "Cambio de
una rueda".
AYUDA R

162
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016

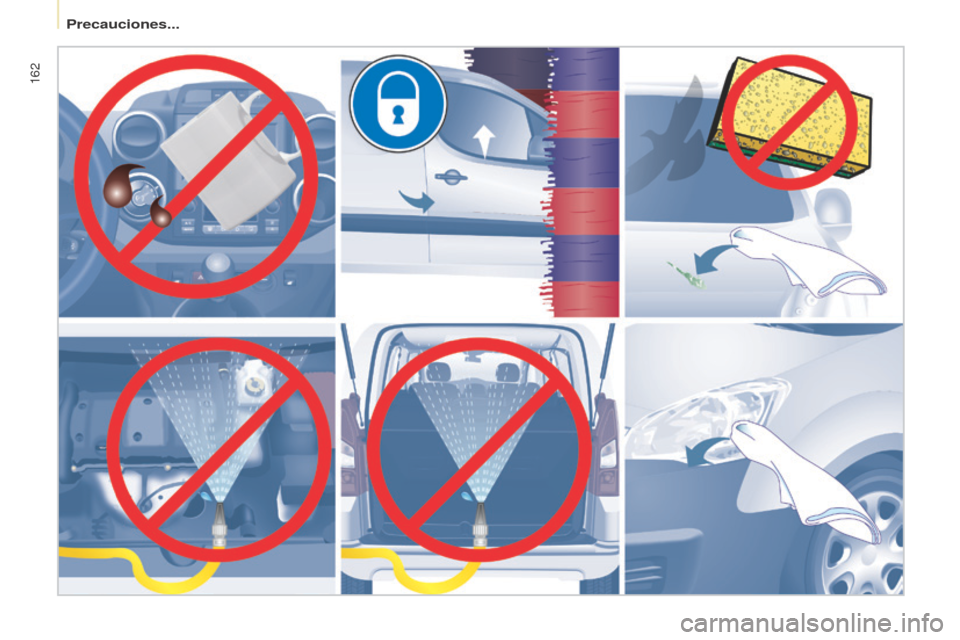

Precauciones...

163
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2016
AYUDA R

164
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016

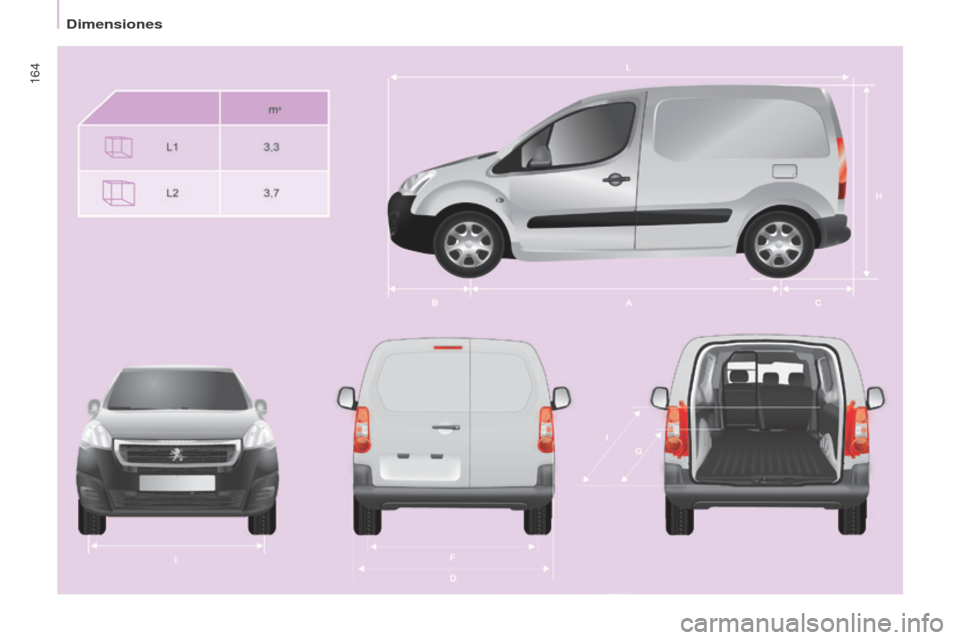

Dimensiones

165
Dimensiones
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016
Corto - L1Largo - L2
625 850750
L Longitud total 43804628
H Altura total 1805-1834
A Distancia entre ejes 2728
B Voladizo delantero 925
C Voladizo trasero 727975
D Anchura con
carrocería sin retrovisores
1810
con retrovisores 2112
E Anchura vía delantera 1505
F Anchura vía trasera 1554
G Longitud útil suelo trasero 18002050
I Longitud útil con asiento acompañante
abatido 3000
3250

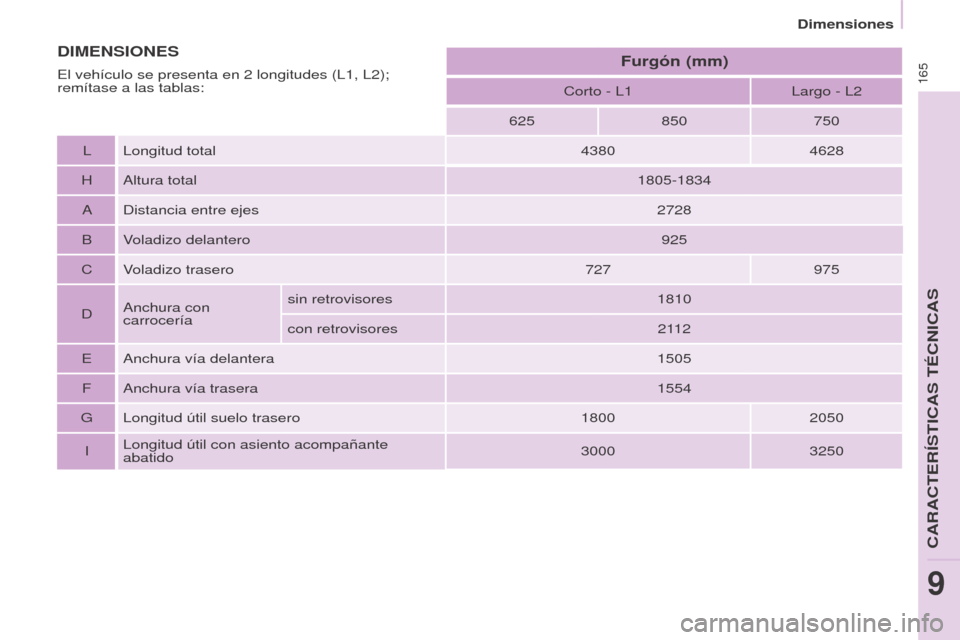

DIMENSIONESFurgón (mm)El vehículo se presenta en 2 longitudes (L1, L2);
remítase a las tablas:
CARACTER

166
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016

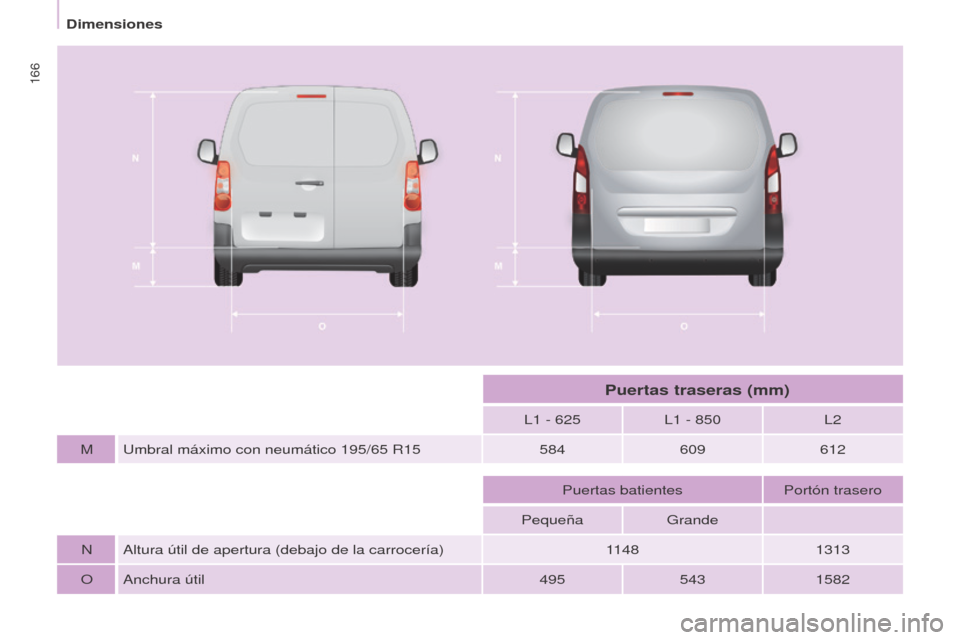

L1 - 625L1 - 850L2
M Umbral máximo con neumático 195/65

R15 584609612
Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 11481313
O Anchura útil 4955431582
Puertas traseras (mm)
Dimensiones

167
Dimensiones

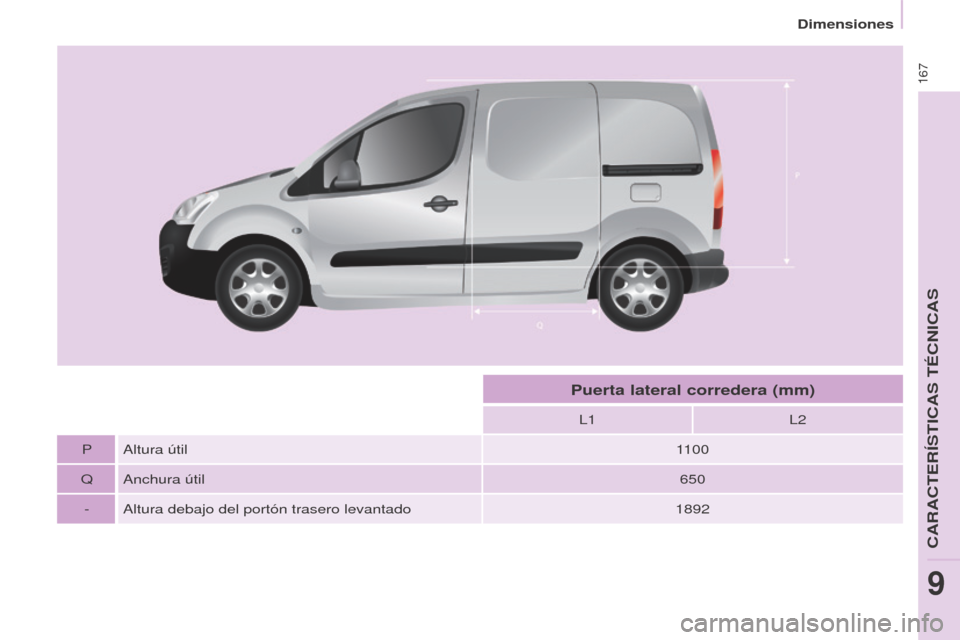

Partner-2-VU_es_Chap09_Caract-technique_ed02-2016
L1L2
P Altura útil 1100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1892
Puerta lateral corredera (mm)
CARACTER

168
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016

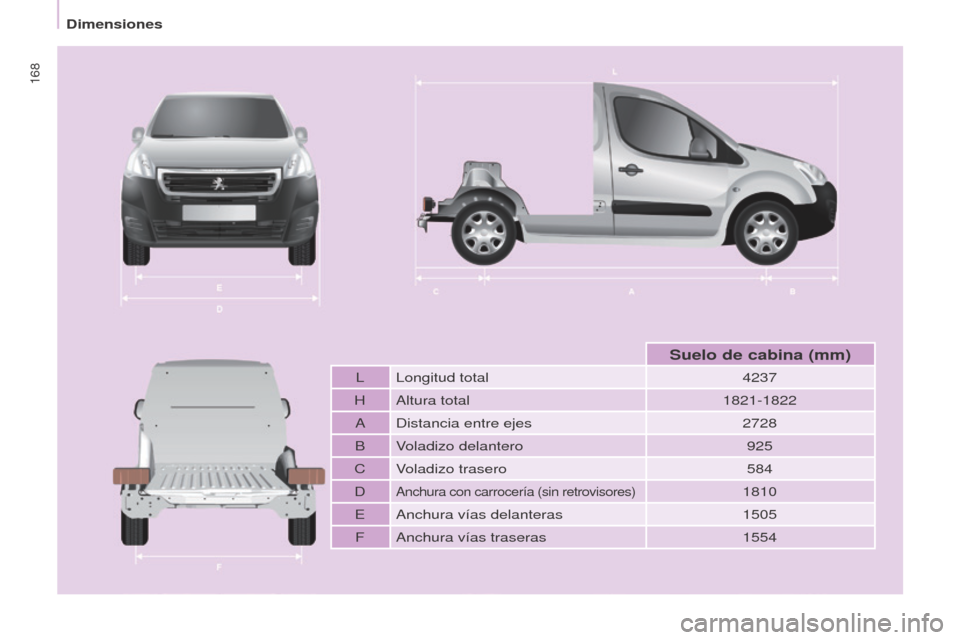

L Longitud total4237
H Altura total 1821-1822
A Distancia entre ejes 2728
B Voladizo delantero 925
C Voladizo trasero 584
D
Anchura con carrocería (sin retrovisores)1810
E Anchura vías delanteras 1505
F Anchura vías traseras 1554
Suelo de cabina (mm)
Dimensiones
