149
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016

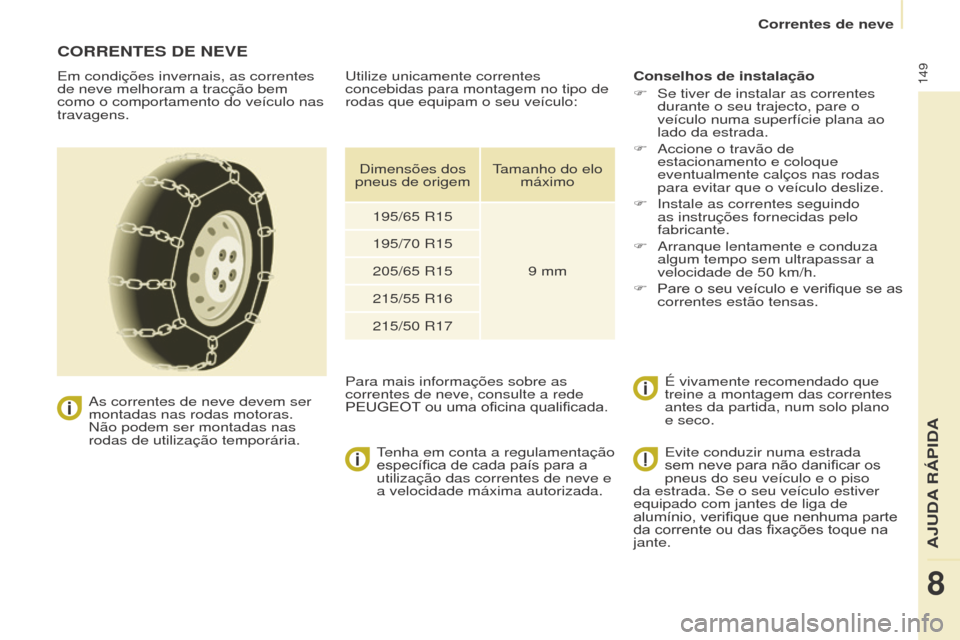

CORRENTES DE NEVE
Em condições invernais, as correntes
de neve melhoram a tracção bem
como o comportamento do veículo nas
travagens.
As correntes de neve devem ser
montadas nas rodas motoras.

Não podem ser montadas nas
rodas de utilização temporária.


t
enha em conta a regulamentação
específica

de cada país para a
utilização das correntes de neve e
a velocidade máxima autorizada.Conselhos de instalação
F


Se tiver de instalar as correntes
durante o seu trajecto, pare o
veículo numa superfície plana ao
lado da estrada.
F


Accione o travão de
estacionamento e coloque
eventualmente calços nas rodas
para evitar que o veículo deslize.
F


Instale as correntes seguindo
as instruções fornecidas pelo
fabricante.
F


Arranque lentamente e conduza
algum tempo sem ultrapassar a
velocidade de 50

km/h.
F Pare
o seu veículo e verifique se as
correntes estão tensas.
É vivamente recomendado que
treine a montagem das correntes
antes da partida, num solo plano
e seco.
utilize unicamente correntes
concebidas para montagem no tipo de
rodas que equipam o seu veículo:
Para mais informações sobre as
correntes de neve, consulte a rede
PEUGEOT


ou uma oficina qualificada.
Dimensões dos
pneus de origem
tamanho do elo máximo
195/65

R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Evite conduzir numa estrada
sem
neve para não danificar os
pneus do seu veículo e o piso
da estrada. Se o seu veículo estiver
equipado com jantes de liga de
alumínio,

verifique que nenhuma parte
da

corrente ou das fixações toque na
jante.
AJuDA R

150
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016

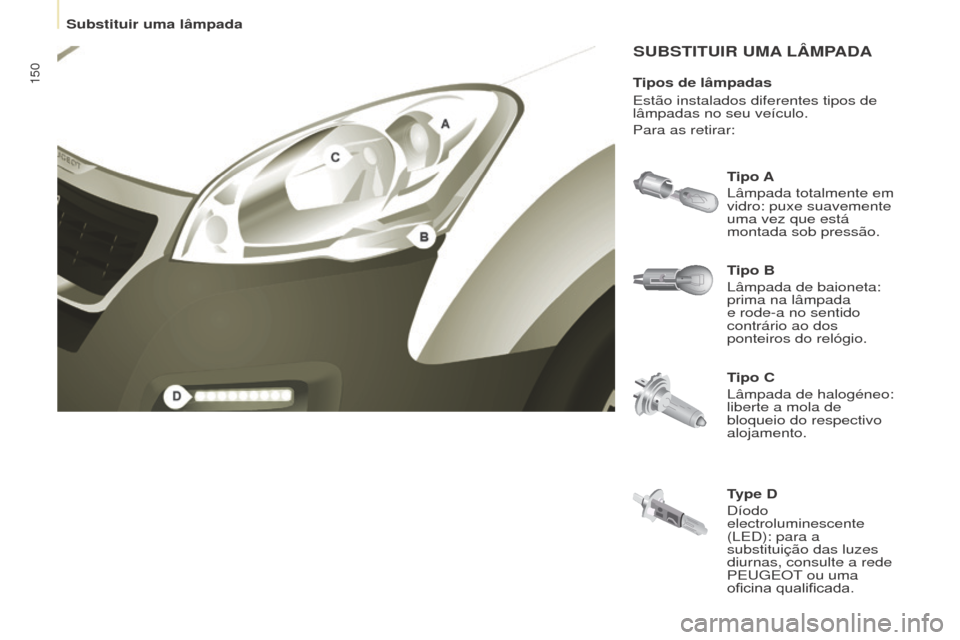

SUBSTITUIR UMA L â MPADA
Tipo B
Lâmpada de baioneta:
prima na lâmpada
e rode-a no sentido
contrário ao dos
ponteiros do relógio. Tipo A
Lâmpada totalmente em
vidro: puxe suavemente
uma vez que está
montada sob pressão.
Tipo C
Lâmpada de halogéneo:
liberte a mola de
bloqueio do respectivo
alojamento.
Tipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar:
Type D
Díodo
electroluminescente
(LED): para a
substituição das luzes
diurnas, consulte a rede
PEug EO t
ou uma
oficina

qualificada.
Substituir uma lâmpada

151
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016

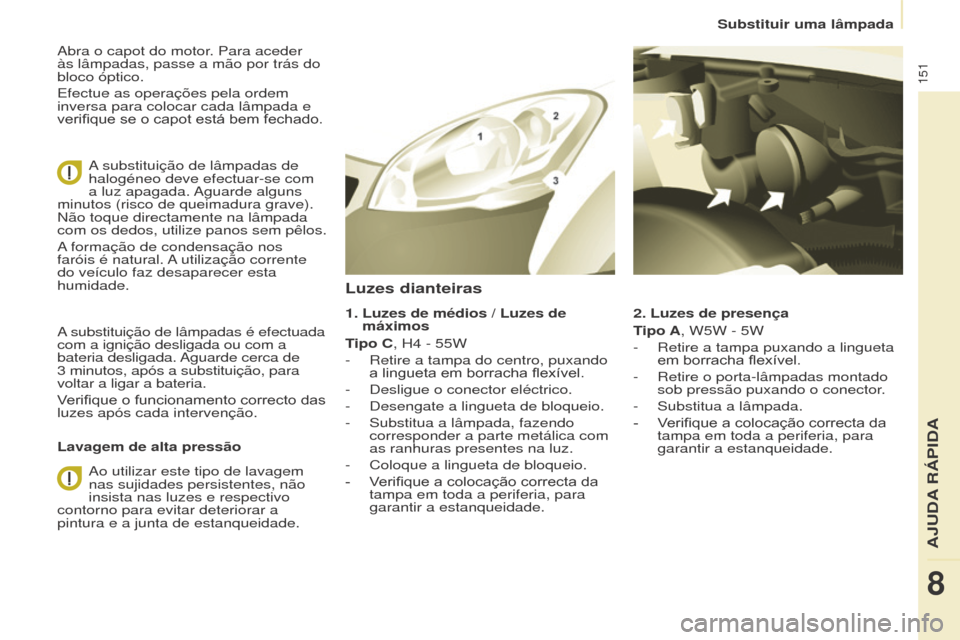

Abra o capot do motor. Para aceder
às lâmpadas, passe a mão por trás do
bloco óptico.
Efectue as operações pela ordem
inversa para colocar cada lâmpada e
verifique se o capot está bem fechado.
A substituição de lâmpadas de
halogéneo deve efectuar-se com
a luz apagada. Aguarde alguns
minutos (risco de queimadura grave).
Não toque directamente na lâmpada
com os dedos, utilize panos sem pêlos.
A formação de condensação nos
faróis é natural. A utilização corrente
do veículo faz desaparecer esta
humidade.
A substituição de lâmpadas é efectuada
com a ignição desligada ou com a
bateria desligada. Aguarde cerca de
3
minutos, após a substituição, para
voltar a ligar a bateria.
Verifique
o funcionamento correcto das
luzes após cada intervenção.
Lavagem de alta pressãoAo utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nas luzes e respectivo
contorno para evitar deteriorar a
pintura e a junta de estanqueidade. 2. Luzes de presença
T

ipo A, W5W - 5W
-

Retire a tampa puxando a lingueta
em

borracha flexível.
-

Retire o porta-lâmpadas montado
sob pressão puxando o conector

.
-

Substitua a lâmpada.
-

Verifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.
Luzes dianteiras
1. Luzes de médios / Luzes de
máximos
T
ipo C, H4 - 55W
-

Retire a tampa do centro, puxando
a

lingueta em borracha flexível.
-

Desligue o conector eléctrico.
-


Desengate a lingueta de bloqueio.
-


Substitua a lâmpada, fazendo
corresponder a parte metálica com
as ranhuras presentes na luz.
-


Coloque a lingueta de bloqueio.
-

Verifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.
AJuDA R

152
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
3. Indicadores de direção
Tipo B, PY21W - 21W (âmbar)
-
Retire a tampa puxando a lingueta
em

borracha flexível.
-

Rode o porta-lâmpadas um quarto
de volta, no sentido inverso dos
ponteiros do relógio.
-


Retire a lâmpada pressionando
ligeiramente por cima, rodando no
sentido inverso dos ponteiros do
relógio.
-


Substitua a lâmpada.
-

Verifique se a tampa está
correctamente colocada em toda
a sua periferia para garantir a
estanqueidade. 4. Faróis de nevoeiro
T

ipo C, H1 - 55W
-

Retire os três grampos e o
parafuso

de fixação do pára-lamas,
localizados sob o pára-choques.
-


Puxe o pára-lamas para cima.
-


Desligue o conector do suporte
da lâmpada pressionando sobre a
lingueta, situada na parte superior

.-

Retire o suporte da lâmpada
apertando os dois clipes (por cima
e por baixo) com o polegar e o
indicador

.
-

Substitua o módulo (suporte da
lâmpada e lâmpada).
-


Proceda às operações inversas
para colocar o módulo e o pára-
choques.
Substituir uma lâmpada

153
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
Luz de mudança de direcção lateral
Tipo A, WY5W - 5W (âmbar)
- Empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a frente.
-

Consulte a rede PE
ug EO t
para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
-


Para a montar novamente, encaixe
a luz de mudança de direcção
lateral e puxe-a para a frente. Dianteiras/T

raseiras
Luzes de tecto
Tipo A, 12V5W - 5W
-

Desencaixe a tampa transparente
deslizando uma chave de
parafusos em cada lado das luzes
do tecto.
-


Puxe a lâmpada e substitua-a.
-


Encaixe a tampa transparente no
respectivo

alojamento e certifique-
se
de que está fixa.
AJuDA R

154
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
Este procedimento necessita da
recuperação da chave fornecida com as
ferramentas de substituição de roda.-
Afaste as 4 linguetas para extrair o
porta-lâmpadas.
-

Retire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
-


Substitua a lâmpada.
Ao retirar o bloco óptico:
-


com a porta traseira, puxe o bloco
para o centro do veículo,
-


com portas com dobradiças, puxe o
bloco para fora.Aquando da nova montagem,
tenha o cuidado de colocar
correctamente

as linguetas e o fio
de alimentação para não o entalar

.
Depois de substituir a lâmpada da luz
de uma mudança de direcção traseira,
o tempo de reinicialização é superior a
cerca de 2
minutos.
Luzes traseiras
Para obter mais informações sobre as
lâmpadas, consulte "tipos de lâmpadas".
1. Luzes de travagem / luzes de
presença
T

ipo B, P21/5W - 21/5W
2.

Luzes de mudança de direcção

T

ipo B, PY21W - 21W (âmbar)
3.

Luzes de marcha-atrás

T

ipo B, P21W - 21W
4.

Luzes de nevoeiro

T

ipo B, P21W - 21W
Lavagem de alta pressão Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade. Rubrica 9, parte "Substituir uma
roda".
Rubrica 3, parte "Aberturas".
-

Identifique a lâmpada avariada e, em seguida, abra as portas traseiras a 180º.
- Retire os dois parafusos de fixação com a ajuda da chave fornecida.
-

A partir do exterior, puxe o bloco óptico.
- Segurando na lâmpada, desligue o
conector eléctrico.
Substituir uma lâmpada

155
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
Luzes da chapa de matrícula
- Desapertar as duas porcas.
-
Empurrar as hastes.
-


Caso seja necessário, desligar o
conector para retirar a lâmpada.
-


Substituir a lâmpada.
Terceira luz de travagem
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Na porta
-

Afaste o plástico transparente com
uma chave de fendas.
-


Substitua a lâmpada
-


Substitua o plástico transparente e
pressione em cima. Com portas com dobradiças
-


Desengate o revestimento interior

.
-

Desligue o conector afastando a
respectiva lingueta.
-


Rode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
-


Substitua a lâmpada.
-


Coloque o porta-lâmpadas e ligue o
conector

.
-

Coloque o revestimento.
AJuDA R

156
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis encontram-se:
-
na parte inferior do painel de bordo
do lado esquerdo (atrás da tampa),
-


sob o capot do motor (junto à
bateria).
Se o veículo possuir o equipamento,
é fornecida uma caixa de fusíveis
como complemento de reboque,
engate de reboque e ligações para as
transformações da carroçaria e caixa
de carga da cabina. Esta caixa de
fusíveis encontra-se à direita atrás da
divisória de retenção da carga.
As designações indicadas referem-
se aos fusíveis que podem ser
substituídos pelo utilizador com a
ajuda de um alicate, localizados por
trás do porta-objectos do painel de
bordo do lado direito. Para qualquer
outra intervenção, contacte a rede
PEUGEOT


ou uma oficina qualificada.
Retirar e colocar um fusível
Substitua sempre um fusível com
defeito por um fusível de caIibre
equivalente.
A PEug EO t
declina qualquer
responsabilid

ade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede PE
ug EO t
e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10 millia

mperes.
Para

profissionais:

para

obter informações completas
relativamente a fusíveis e relés,
consulte o esquema de "Métodos"
através da Rede. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
-

u
tilize o alicate.
Substituir um fusível

157
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016

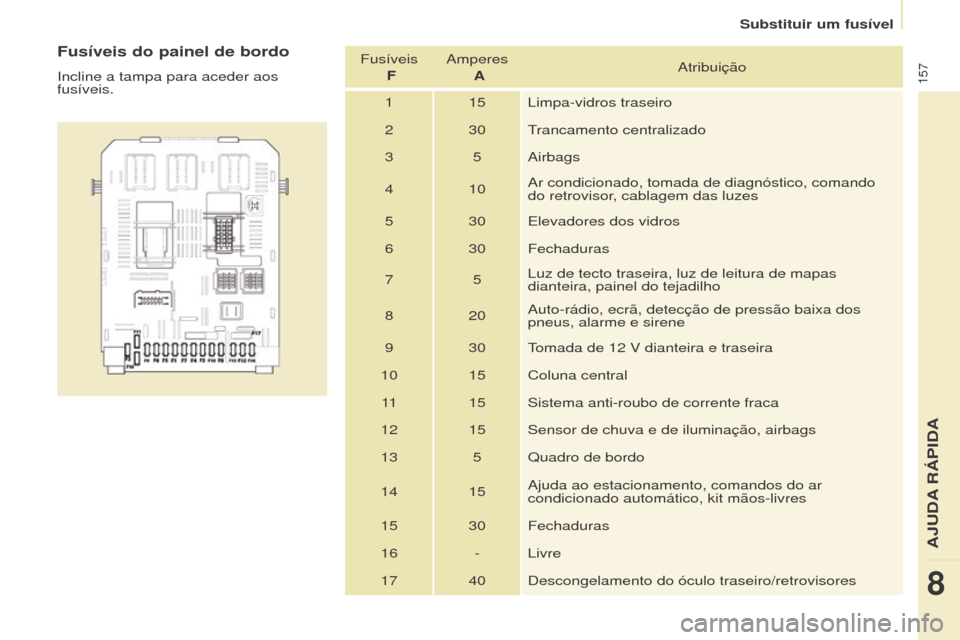

Fusíveis do painel de bordo
Incline a tampa para aceder aos
fusíveis.Fusíveis
F Amperes
A Atribuição
1 15 Limpa-vidros traseiro
2 30
trancamento centralizado
3 5 Airbags
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor

, cablagem das luzes
5 30 Elevadores dos vidros
6 30 Fechaduras
7 5Luz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30
tomada de 12 V dianteira e traseira
10 15 Coluna central 11 15 Sistema anti-roubo de corrente fraca
12 15 Sensor de chuva e de iluminação, airbags
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, kit mãos-livres
15 30 Fechaduras
16 - Livre 17 40 Descongelamento do óculo traseiro/retrovisores
AJuDA R

158
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016

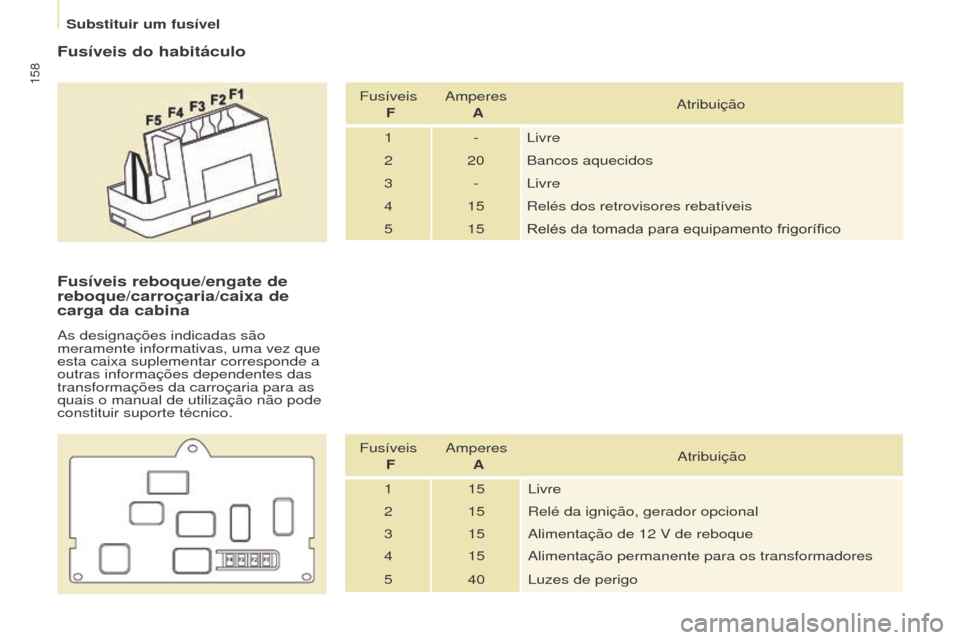

Fusíveis do habitáculo
Fusíveis F Amperes
A Atribuição
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relés dos retrovisores rebatíveis
5 15 Relés
da tomada para equipamento frigorífico
Fusíveis reboque/engate de
reboque/carroçaria/caixa de
carga da cabina
As designações indicadas são
meramente informativas, uma vez que
esta caixa suplementar corresponde a
outras informações dependentes das
transformações da carroçaria para as
quais o manual de utilização não pode
constituir suporte técnico.Fusíveis F Amperes
A Atribuição
1 15 Livre
2 15 Relé da ignição, gerador opcional
3 15 Alimentação de 12 V de reboque
4 15 Alimentação permanente para os transformadores
5 40 Luzes de perigo
Substituir um fusível
