Peugeot Partner 2017 Ägarmanual (in Swedish)

89
Partner-2-Vu_sv_Chap04_ergonomie_ed02-2016

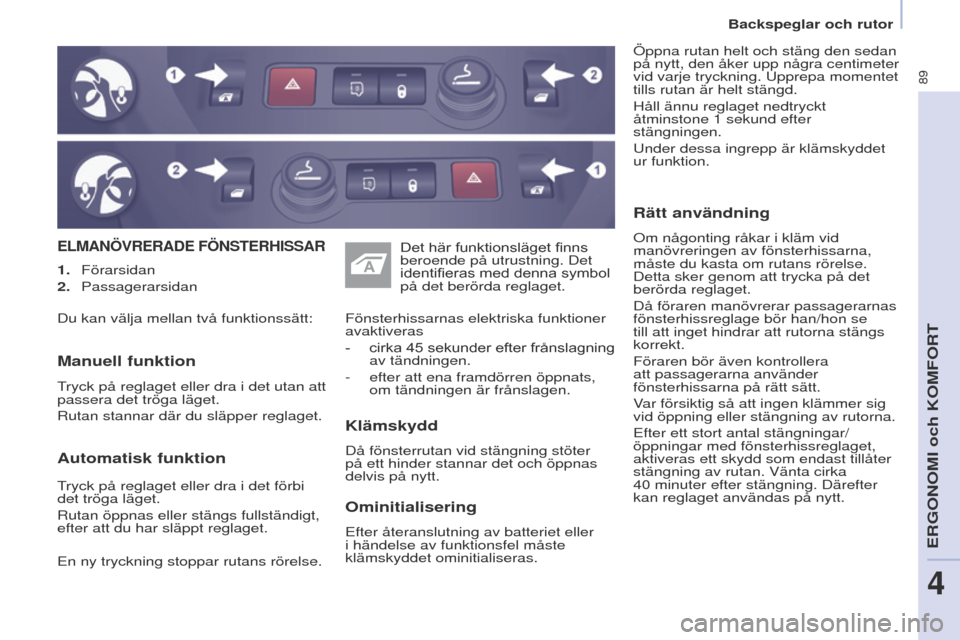

ELMANÖVRERADE FÖNSTERHISSAR
Klämskydd
Då fönsterrutan vid stängning stöter
på ett hinder stannar det och öppnas
delvis på nytt. Fönsterhissarnas elektriska funktioner
avaktiveras
-
cirka
45
sekunder
efter frånslagning
av tändningen.
-
efter att ena framdörren öppnats,
om tändningen är frånslagen.Manuell funktion
tryck på reglaget eller dra i det utan att
passera det tröga läget.
Rutan stannar där du släpper reglaget. Det här funktionsläget finns
beroende på utrustning. Det
identifieras med denna symbol
på det berörda reglaget.
1.
Förarsidan
2.

Passagerarsidan
Ominitialisering
efter återanslutning av batteriet eller
i händelse av funktionsfel måste
klämskyddet ominitialiseras.
Rätt användning
Om någonting råkar i kläm vid
manövreringen av fönsterhissarna,
måste du kasta om rutans rörelse.
Detta sker genom att trycka på det
berörda reglaget.
Då föraren manövrerar passagerarnas
fönsterhissreglage bör han/hon se
till att inget hindrar att rutorna stängs
korrekt.
Föraren bör även kontrollera
att passagerarna använder
fönsterhissarna på rätt sätt.
Var försiktig så att ingen klämmer sig
vid öppning eller stängning av rutorna.
e

fter ett stort antal stängningar/
öppningar med fönsterhissreglaget,
aktiveras ett skydd som endast tillåter
stängning av rutan. Vänta cirka
40
minuter efter stängning. Därefter
kan reglaget användas på nytt. Öppna rutan helt och stäng den sedan
på nytt, den åker upp några centimeter
vid varje tryckning. u pprepa momentet
tills rutan är helt stängd.
Håll ännu reglaget nedtryckt
Ã¥tminstone 1 sekund efter
stängningen.
u
nder dessa ingrepp är klämskyddet
ur funktion.
Du kan välja mellan två funktionssätt:
Automatisk funktion
tryck på reglaget eller dra i det förbi
det tröga läget.
Rutan öppnas eller stängs fullständigt,
efter att du har släppt reglaget.
e

n ny tryckning stoppar rutans rörelse.
eRGONOMI och KOMFORt
4
Backspeglar och rutor

90
Säkerhet vid körning
Partner-2-VU_sv_Chap05_Securite_ed02-2016
Det sitter dekaler på olika
ställen i bilen. På dem finns
säkerhetsvarningar och
information för identifiering av bilen.
ta inte bort dem: de är en viktig del av
bilen.
ALLMÄNNA REKOMMENDATIONER OM SÄKERHETEN
När du lämnar in bilen för service
eller reparation rekommenderar vi
att du vänder dig till en kvalificerad
verkstad som förfogar över teknisk
information, kunnande och lämplig
utrustning. VÃ¥ra P
eu G e O t
-verkstäder
uppfyller dessa krav

. Vi vill fästa din uppmärksamhet
på följande punkter:
-
Montering av elektrisk utrustning
eller tillb

ehör som inte
rekommenderas av P eu G e O t
, kan
medföra överförbrukning av el och
fel i bilens elsystem. Vänd dig till
P
eu G e O t
för information om vårt
godkända tillb
ehörssortiment.
-
A
v säkerhetsskäl är diagnosuttaget,
som hör till bilens integrerade
elektroniska system, endast avsett
för personal på en P eu G e O t-
verkstad eller en annan kvalificerad
verkstad, som har lämpliga verktyg
(risk för funktionsstörningar i de
integrerade elektroniska systemen
vilket kan orsaka stopp eller
allvarliga olyckor).
tillverkaren kan
inte ställas till svars om denna regel
inte följs.
-


Ändringar eller anpassningar som
inte rekommenderas eller godkänts
av P

eu G e O t
eller som utförts utan
att tillverkarens tekniska föreskrifter
följts, innebär att den lagstadgade
garantin och tillverkargarantin
upphör att gälla. Installation av radiosändare
Innan du monterar en
radiosändare med utvändig antenn
måste du ovillkorligen kontakta en
P
eu G e O t
-verkstad som kan ge dig
information om vilka specifikationer
som måste uppfyllas (frekvensband,
maximal utef
fekt, antennposition,
specifika installationsvillkor) av de
sändare som kan monteras, i enlighet
med direktivet för elektromagnetisk
kompabilitet för fordon (2004/104/ e G).
Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor, reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen etc.

91
Säkerhet vid körning
Partner-2-VU_sv_Chap05_Securite_ed02-2016

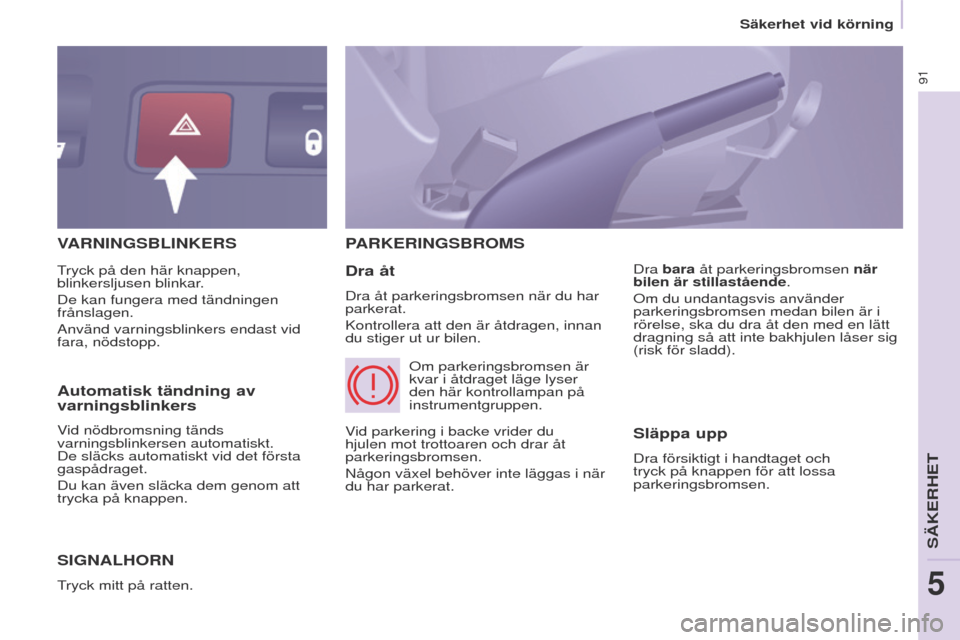

VARNINGSBLINKERS
S
IGNALHORN
tryck mitt på ratten.
PARKERINGSBROMS
Dra åt
Dra åt parkeringsbromsen när du har
parkerat.
Kontrollera att den är åtdragen, innan
du stiger ut ur bilen. Dra bara åt parkeringsbromsen när
bilen är stillastående.
Om du undantagsvis använder
parkeringsbromsen medan bilen är i
rörelse, ska du dra åt den med en lätt
dragning så att inte bakhjulen låser sig
(risk för sladd).
tryck på den här knappen,
blinkersljusen blinkar

.
De kan fungera med tändningen
frånslagen.
Använd varningsblinkers endast vid
fara, nödstopp.
Vid parkering i backe vrider du
hjulen mot trottoaren och drar åt
parkeringsbromsen.
Någon växel behöver inte läggas i när
du har parkerat.Om parkeringsbromsen är
kvar i åtdraget läge lyser
den här kontrollampan på
instrumentgruppen.
Automatisk tändning av
varningsblinkers
Vid nödbromsning tänds
varningsblinkersen automatiskt.
De släcks automatiskt vid det första
gaspådraget.
Du kan även släcka dem genom att
trycka på knappen.Släppa upp
Dra försiktigt i handtaget och
tryck på knappen för att lossa
parkeringsbromsen.
SÄKeRHet
5

92
Partner-2-VU_sv_Chap05_Securite_ed02-2016
Parkeringssensorerna med
ljudindikering (fram och bak) och/
eller grafisk indikering (bak) består
av avståndsgivare som monterats i
stötfångarna.
De detekterar alla föremål i
sensorernas synfält – personer, fordon,
träd, vägbommar – som befinner sig
bakom bilen.
Vissa föremål detekteras bara i början
av manövern och inte i slutet, på grund
av döda vinklar mellan och under
givarna.
Exempel: trafikhinder, trafikkonor eller
trottoarstolpar.
Lägga i backväxeln
PARKERINGSSENSORER
Visning på skärmen
När backen läggs i hörs en ljudsignal
som bekräftar att systemet aktiverats.
Information om ett närliggande hinder
indikeras med en ljudsignal, som hörs
med allt kortare intervall ju närmare
hindret bilen kommer.
Avståndet indikeras med en ljudsignal,
som blir snabbare ju mer bilen närmar
sig hindret.
När avståndet mellan bilens bakparti
och hindret understiger ca 30

cm, blir
ljudsignalen ihållande.
Parkeringshjälp

93
Partner-2-VU_sv_Chap05_Securite_ed02-2016
Aktivering / urkopplingFunktionsstörning
Om en funktionsstörning uppstår tänds
dioden på knappen, en ljudsignal hörs
och ett meddelande visas på skärmen.
Vänd dig till en P
eu G e O t
-verkstad
eller en annan kvalificerad verkstad.
Korrekt användning
I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö.
Systemet kopplas automatiskt ur vid
släpvagnskörning eller vid montering
av en cykelhållare (bil med dragkrok
eller cykelhållare som rekommenderas
av P
eu G e O t ).
Du kan aktivera eller koppla
ur systemet genom att trycka
på den här knappen.
Det aktuella funktionsläget
sparas i minnet när du
stänger av motorn.
Parkeringssensorerna innebär
inte att föraren kan vara mindre
uppmärksam eller att det egna
ansvaret minskar.
Lägga i framväxeln
Som ett komplement till
parkeringssensorerna bak, aktiveras
de främre parkeringssensorerna när
ett hinder detekteras framför bilen om
bilens hastighet understiger 10
km/tim.
Ljudet som hörs från högtalaren
(fram eller bak) gör det möjligt att
avgöra om hindret befinner sig
bakom eller framför bilen.
Koppla bort
parkeringssensorerna
För växelspaken till neutralläge. Vi rekommenderar att koppla bort
systemet om din bil är utrustad
med en stege bak eller om du
transporterar en last som är längre
än bilen.
SÄKeRHet
5
Parkeringshjälp

94
Partner-2-VU_sv_Chap05_Securite_ed02-2016
BACKKAMERA
Backkameran aktiveras automatiskt
när backväxeln läggs i.
Bilden visas på pekskärmen.
Backkamerafunktionen kan kompletteras
med parkeringssensorfunktionen.Backkameran innebär inte
att föraren kan vara mindre
uppmärksam. Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket mer än 30
centimeter
från kamerans optik.
Strecken som visas i dubbelexponering
är till hjälp vid manövern.
De återges som en linjemarkering "på
marken" och innebär inte att bilen kan
placeras i förhållande till höga hinder
(som andra bilar t.ex.).
Det är normalt att bilden återges med
en viss deformation. De blå strecken representerar bilens
huvudriktning (avståndet motsvarar
bilens bredd utan backspeglarna).
De röda strecken representerar ett
avstånd på ca 30
cm bakom den bakre
stötfångaren på din bil.
De gröna strecken representerar ett
avstånd på ca 1 och 2 meter bakom
den bakre stötfångaren på din bil.
De blåa kurvorna representerar den
maximala svängradien.
Om bakluckan öppnas försvinner
visningen.
Rengör backkameran regelbundet med
en torr mjuk trasa.
Parkeringshjälp

ABS
ABS
95
Säkerhet vid körning
Partner-2-VU_sv_Chap05_Securite_ed02-2016
LÃ¥SNINGSFRIA BROMSAR
(ABS / REF)
Systemen ABS och ReF (elektronisk
bromskraftsfördelare) ger högre stabilitet
och bättre manövreringsegenskaper vid
inbromsning, i synnerhet på dålig eller
hal väg.
ABS hindrar att hjulen låser sig och
R
e F styr bromstrycket för alla hjulen
separat. Om denna kontrollampa
tänds, följt av en ljudsignal
och ett meddelande
på displayen, har en
funktionsstörning uppstått i
ABS-systemet, som kan leda till att
du förlorar kontrollen över bilen vid
bromsning.
Om denna kontrollampa
tänds tillsammans med
bromssystemets kontrollampa
och S
t
OP-lampan, följt av en

ljudsignal och ett meddelande på
displayen, har en funktionsstörning uppstått
i den elektroniska bromskraftsfördelaren,
som kan leda till att du förlorar kontrollen
över bilen vid bromsning.
NÖDBROMSHJÄLP (AF u )
Det här systemet ger dig optimalt
bromstryck snabbare. trampa ned
pedalen kraftigt, utan att släppa upp
den.
Systemet aktiveras beroende på hur
snabbt bromspedalen trampas ned.
Det ändrar motståndet i bromspedalen
under foten.
HÃ¥ll pedalen nedtryckt om du vill
förlänga verkan av nödbromshjälpen.
Rätt användning
Systemet för låsningsfria bromsar
ingriper automatiskt om det finns risk
för att hjulen låser sig. Det ger inte en
kortare bromssträcka.
Om vägen är mycket hal (is, olja,
etc...) kan det hända att ABS-
systemet förlänger bromssträckan. Vid
nödbromsning ska du inte tveka att
trampa ned bromspedalen hårt, utan
att släppa trycket ens på halt underlag.
Det går då att manövrera bilen och
undvika eventuella hinder.
ABS-systemets normala funktion
kan framkalla lätta vibrationer i
bromspedalen.
Vid byte av hjul (däck och fälgar) bör
du välja sådana som rekommenderas
av P
eu G e O t
. Stanna omedelbart.
Kontakta i båda fallen en P

eu G e O t
-
verkstad eller en annan kvalificerad
verkstad.
SÄKERHET
5

96
Säkerhet vid körning
Partner-2-VU_sv_Chap05_Securite_ed02-2016
ANTISPINN (ASR) OCH
ANTISLADD
(ESP)
Dessa system hör ihop med och
kompletterar ABS-systemet.
ASR är en mycket användbar funktion
som upprätthåller optimal drivkraft och
undviker att föraren tappar kontrollen
över bilen vid acceleration.
Systemet optimerar drivkraften och
motverkar hjulspinn genom att påverka
drivhjulens bromsar och motorn. Det
ger också bättre kursstabilitet vid
acceleration.
e

SP-systemet hjälper dig att hålla
kursen utan att behöva parera sladdar.
Om bilens färdriktning skiljer sig från
den kurs som föraren önskar, påverkar
e

SP-systemet automatiskt bromsen
på ett eller flera hjul, för att bilen ska få
önskad kurs.
urkoppling
under vissa speciella förhållanden (om
bilen sitter fast i lera eller snö eller när
underlaget är löst etc.) kan det visa
sig användbart att koppla bort
ASR-
och
e SP-systemen för att låta hjulen
spinna och få fäste igen.
Funktionsstörningar
Korrekt användning
ASR/eSP-systemen erbjuder en ökad
säkerhet vid normal körning, men
föraren får inte lockas att ta extra risker
eller köra med för hög hastighet.
Systemen förutsätter att man följer
tillverkarens rekommendationer
vad gäller hjul (däck och fälgar),
bromssystemets komponenter
,
elektroniska komponenter,
liksom gällande monterings- och
reparationsmetoder.
e

fter en kollision måste systemen
kontrolleras av en P
eu G e O t
-verkstad
eller en annan kvalificerad verkstad.
Aktivering
Kontrollampan blinkar när
ASR- eller e SP-systemet
kopplas in.
De kopplas in på nytt:
-

automatiskt fr
.o.m. 50 km/tim, Om det uppstår en
funktionsstörning i systemen
tänds kontrollampan och
L e D-indikeringen, åtföljt av en
ljudsignal och ett meddelande
på skärmen.
Vänd dig till en P
eu G e O t
-verkstad
eller en annan kvalificerad verkstad för
kontroll av systemet.
Kontrollampan tänds också om
däcktrycket är för lågt. Kontrollera
trycket i varje däck.
-

t
ryck på knappen eller
vrid ratten till läget

e SP
OFF (beroende på
version).
-

L

e
D-indikeringen tänds: ASR och
e

SP är urkopplade. -

manuellt genom en ny
tryckning på knappen
eller genom att vrida
ratten till detta läge
(beroende på version).

97
Säkerhet vid körning
Partner-2-VU_sv_Chap05_Securite_ed02-2016
GRIP CONTROL
tack vare systemet kan du ta dig fram
i de flesta förhållanden med dåligt
väggrepp.
Du behöver bara trampa på
gaspedalen för att motoref
fekten
ska utnyttjas optimalt under olika
förhållanden. Det här systemet bygger på en
kompromiss mellan säkerhet,
väggrepp, drivkraft och däck och gör
att bilen tar sig fram bättre i snö, lera
och sand. Rätt användning
Din bil är huvudsakligen konstruerad
för att köra på asfalterade vägar,
men du kan även tillfälligt komma att
använda den på vägar i sämre skick.
Den kan däremot inte användas för
terrängkörning, i synnerhet inte när
den är tungt lastad. Du kan alltså inte:
-

köra i terräng som kan skada
underredet eller riva loss
komponenter (bränsleslang,
bränslekylare etc.), särskilt inte
över hinder eller stenar

,
-

köra i brant sluttande terräng och
med reducerat väggrepp,
-


köra genom vattendrag.
SÄKeRHet
5

98
Säkerhet vid körning
Partner-2-VU_sv_Chap05_Securite_ed02-2016
Det finns olika funktionslägen:
Normal (ESP)
ESP OFFSnö
Det här funktionsläget
används för att anpassa
framhjulens väggrepp vid
start.
Vid en fartökning
optimerar systemet hjulspinnet
för att åstadkomma bästa möjliga
acceleration med det befintliga
väggreppet.
Terrängkörning
(lera, fuktigt gräs etc.)
Det här funktionsläget
medger ett stort hjulspinn
vid start på det hjul som har
det sämsta fästet, för att i
möjligaste mån bli av med
lera och återfå "greppet".
Samtidigt får hjulet med det bästa
väggreppet ett så stort vridmoment
som möjligt.
När bilen börjar röra sig framåt
optimerar systemet hjulspinnet, för att
så långt som möjligt uppfylla förarens
önskemål.
Sand
I det här läget medges
bara lite hjulspinn på båda
drivhjulen samtidigt, för
att bilen enklare ska ta sig
framåt och begränsa riskerna
för att gräva ned sig i sanden.
Använd inte de andra funktionslägena
när du kör i sand eftersom bilen i så fall
kan köra fast.
Det här läget är kalibrerat
för en låg regleringsnivå,
som är baserad på de olika
förhållanden som normalt
råder på vägarna.
e

fter varje gång tändningen stängs
av återgår systemet automatiskt till
e

SP-läget. Det här funktionsläget är
bara avsett för särskilda
funktioner som uppstår vid
start eller i låg fart.
Över 50

km/tim återgår systemet
automatiskt till
e
SP-läget.
