Peugeot Partner 2019 Manual do proprietário (in Portuguese)

29

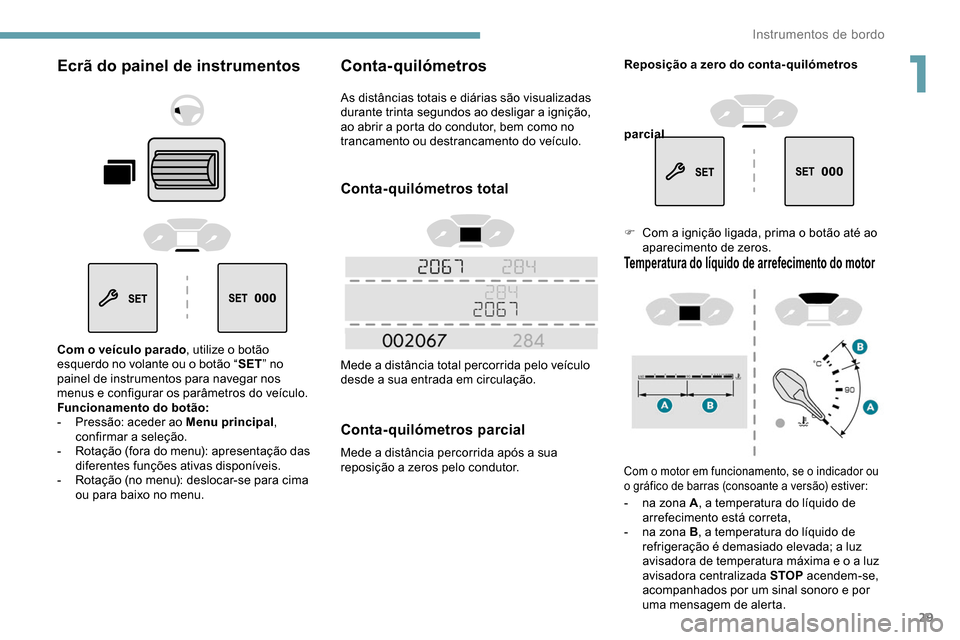

Ecrã do painel de instrumentos
Com o veículo parado, utilize o botão
esquerdo no volante ou o botão “ SET” no
painel de instrumentos para navegar nos
menus e configurar os parâmetros do veículo.
Funcionamento do botão:
-

P
ressão: aceder ao Menu principal ,
confirmar a seleção.
-

R
otação (fora do menu): apresentação das
diferentes funções ativas disponíveis.
-

R
otação (no menu): deslocar-se para cima
ou para baixo no menu.
Conta-quilómetros
As distâncias totais e diárias são visualizadas
durante trinta segundos ao desligar a ignição,
ao abrir a porta do condutor, bem como no
trancamento ou destrancamento do veículo.
Conta-quilómetros total
Mede a distância total percorrida pelo veículo
desde a sua entrada em circulação.
Conta-quilómetros parcial
Mede a distância percorrida após a sua
reposição a zeros pelo condutor.
Temperatura do líquido de arrefecimento do motor
Com o motor em funcionamento, se o indicador ou
o gráfico de barras (consoante a versão) estiver:
- na zona A , a temperatura do líquido de
arrefecimento está correta,
-

n
a zona B , a temperatura do líquido de
refrigeração é demasiado elevada; a luz
avisadora de temperatura máxima e o a luz
avisadora centralizada STOP acendem-se,
acompanhados por um sinal sonoro e por
uma mensagem de alerta.
Reposição a zero do conta- quilómetros
parcial
F

C
om a ignição ligada, prima o botão até ao
aparecimento de zeros.
1
Instrumentos de bordo

30

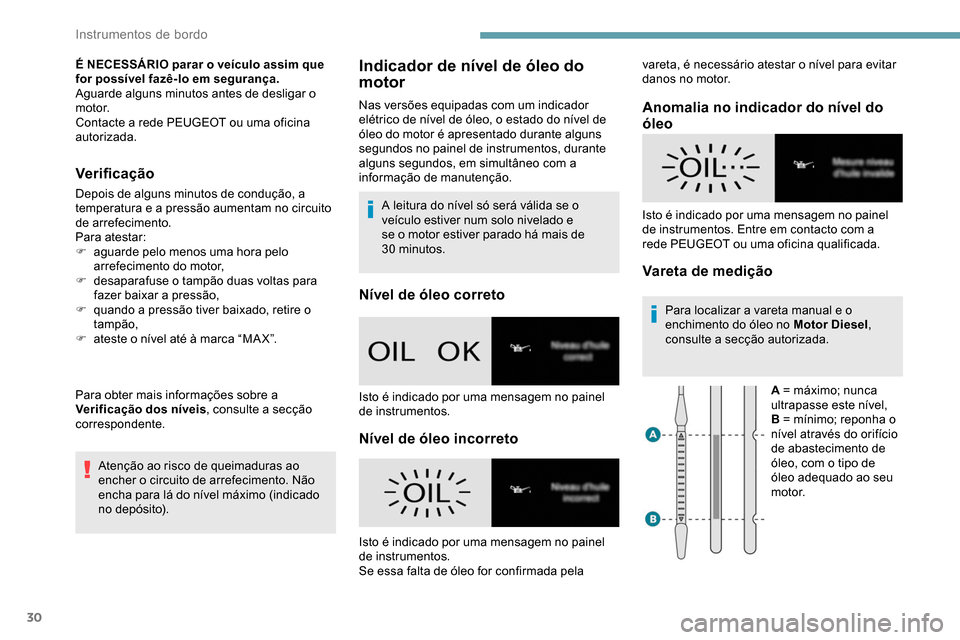

É NECESSÁRIO parar o veículo assim que
for possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o
motor.
Contacte a rede PEUGEOT ou uma oficina
autorizada.
Verificação
Depois de alguns minutos de condução, a
temperatura e a pressão aumentam no circuito
de arrefecimento.
Para atestar:
F
a
guarde pelo menos uma hora pelo
arrefecimento do motor,
F

d
esaparafuse o tampão duas voltas para
fazer baixar a pressão,
F

q
uando a pressão tiver baixado, retire o
tampão,
F

a
teste o nível até à marca “MA X”.
Para obter mais informações sobre a
Verificação dos níveis , consulte a secção
correspondente.
Atenção ao risco de queimaduras ao
encher o circuito de arrefecimento. Não
encha para lá do nível máximo (indicado
no depósito).
Indicador de nível de óleo do
motor
Nas versões equipadas com um indicador
elétrico de nível de óleo, o estado do nível de
óleo do motor é apresentado durante alguns
segundos no painel de instrumentos, durante
alguns segundos, em simultâneo com a
informação de manutenção.A leitura do nível só será válida se o
veículo estiver num solo nivelado e
se o motor estiver parado há mais de
30


minutos.
Nível de óleo correto
Nível de óleo incorreto Anomalia no indicador do nível do
óleo
Vareta de mediçãoPara localizar a vareta manual e o
enchimento do óleo no Motor Diesel
,
consulte a secção autorizada.
A = máximo; nunca
ultrapasse este nível,
B = mínimo; reponha o
nível através do orifício
de abastecimento de
óleo, com o tipo de
óleo adequado ao seu
motor.
Isto é indicado por uma mensagem no painel
de instrumentos.
Isto é indicado por uma mensagem no painel
de instrumentos.
Se essa falta de óleo for confirmada pela Isto é indicado por uma mensagem no painel
de instrumentos. Entre em contacto com a
rede PEUGEOT ou uma oficina qualificada. vareta, é necessário atestar o nível para evitar
danos no motor.
Instrumentos de bordo

31

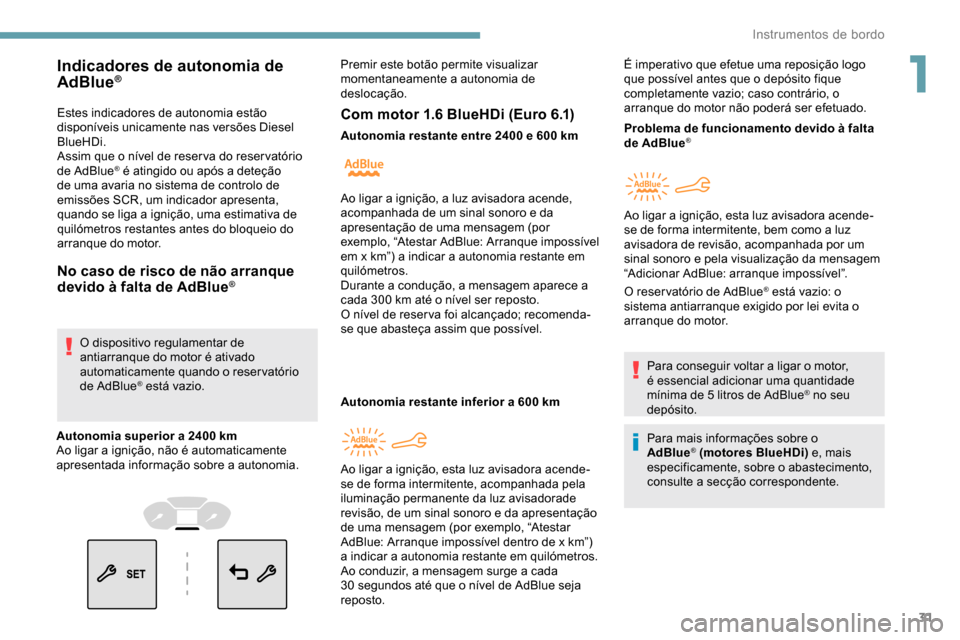

Estes indicadores de autonomia estão
disponíveis unicamente nas versões Diesel
BlueHDi.
Assim que o nível de reser va do reser vatório
de AdBlue
® é atingido ou após a deteção
de uma avaria no sistema de controlo de
emissões SCR, um indicador apresenta,
quando se liga a ignição, uma estimativa de
quilómetros restantes antes do bloqueio do
arranque do motor.
No caso de risco de não arranque
devido à falta de AdBlue®
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório
de AdBlue
® está vazio.
Indicadores de autonomia de
AdBlue®
Autonomia superior a 2400 km
A o ligar a ignição, não é automaticamente
apresentada informação sobre a autonomia. Premir este botão permite visualizar
momentaneamente a autonomia de
deslocação.
Com motor 1.6 BlueHDi (Euro 6.1)
Autonomia restante entre 2400 e 600 km
A utonomia restante inferior a 600 km Problema de funcionamento devido à falta
de AdBlue®
O reser vatório de AdBlue® está vazio: o
sistema antiarranque exigido por lei evita o
arranque do motor.
Para conseguir voltar a ligar o motor,
é essencial adicionar uma quantidade
mínima de 5

litros de AdBlue
® no seu
depósito.
Para mais informações sobre o
AdBlue
® (motores BlueHDi) e, mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Ao ligar a ignição, a luz avisadora acende,
acompanhada de um sinal sonoro e da
apresentação de uma mensagem (por
exemplo, “Atestar AdBlue: Arranque impossível
em x km”) a indicar a autonomia restante em
quilómetros.
Durante a condução, a mensagem aparece a
cada 300

km até o nível ser reposto.
O nível de reser va foi alcançado; recomenda-
se que abasteça assim que possível.
Ao ligar a ignição, esta

luz avisadora acende-
se de forma intermitente, acompanhada pela
iluminação permanente da luz avisadorade
revisão, de um sinal sonoro e da apresentação
de uma mensagem (por exemplo, “Atestar
AdBlue: Arranque impossível dentro de x km”)
a indicar a autonomia restante em quilómetros.
Ao conduzir, a mensagem surge a cada
30

segundos até que o nível de AdBlue seja
reposto. É imperativo que efetue uma reposição logo
que possível antes que o depósito fique
completamente vazio; caso contrário, o
arranque do motor não poderá ser efetuado.
Ao ligar a ignição, esta luz avisadora acende-
se de forma intermitente, bem como a luz
avisadora de revisão, acompanhada por um
sinal sonoro e pela visualização da mensagem
“Adicionar AdBlue: arranque impossível”.
1
Instrumentos de bordo

32

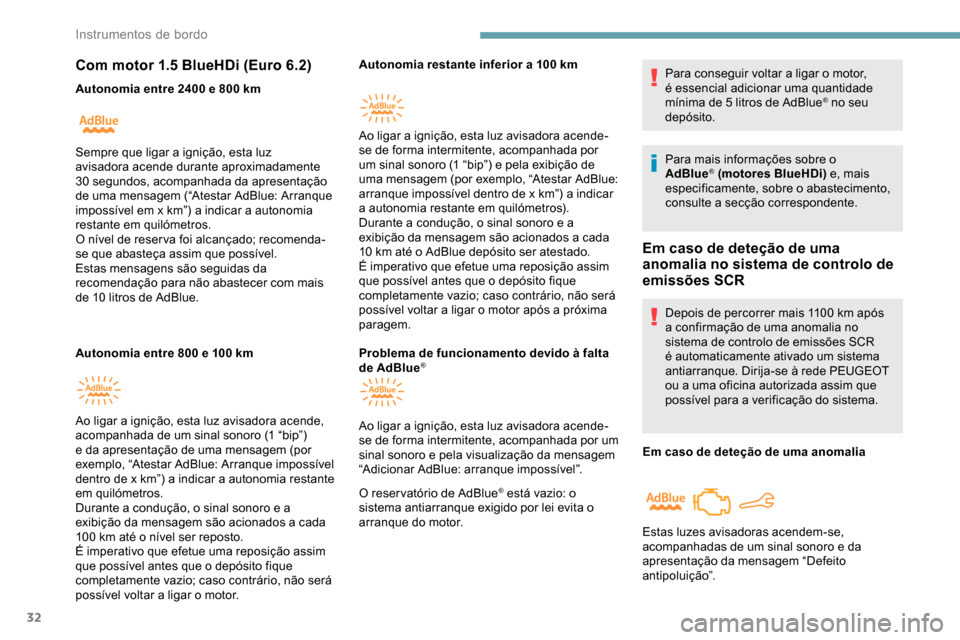

Com motor 1.5 BlueHDi (Euro 6.2)
Autonomia entre 2400 e 800 km
A utonomia entre 800 e 100 kmAutonomia restante inferior a 100
km
Durante a condução, o sinal sonoro e a
exibição da mensagem são acionados a cada
10
km até o AdBlue depósito ser atestado.
É imperativo que efetue uma reposição assim
que possível antes que o depósito fique
completamente vazio; caso contrário, não será
possível voltar a ligar o motor após a próxima
paragem.
Problema de funcionamento devido à falta
de AdBlue
®
O reser vatório de AdBlue® está vazio: o
sistema antiarranque exigido por lei evita o
arranque do motor. Para conseguir voltar a ligar o motor,
é essencial adicionar uma quantidade
mínima de 5
litros de AdBlue
® no seu
depósito.
Para mais informações sobre o
AdBlue
® (motores BlueHDi) e, mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Em caso de deteção de uma
anomalia no sistema de controlo de
emissões SCR
Depois de percorrer mais 1100 km após
a c onfirmação de uma anomalia no
sistema de controlo de emissões SCR
é automaticamente ativado um sistema
antiarranque. Dirija-se à rede PEUGEOT
ou a uma oficina autorizada assim que
possível para a verificação do sistema.
Em caso de deteção de uma anomalia
Sempre que ligar a ignição, esta luz
avisadora acende durante aproximadamente
30

segundos, acompanhada da apresentação
de uma mensagem (“Atestar AdBlue: Arranque
impossível em x km”) a indicar a autonomia
restante em quilómetros.
O nível de reser va foi alcançado; recomenda-
se que abasteça assim que possível.
Estas mensagens são seguidas da
recomendação para não abastecer com mais
de 10

litros de AdBlue.
Ao ligar a ignição, esta luz avisadora acende,
acompanhada de um sinal sonoro (1 “bip”)
e da apresentação de uma mensagem (por
exemplo, “Atestar AdBlue: Arranque impossível
dentro de x km”) a indicar a autonomia restante
em quilómetros.
Durante a condução, o sinal sonoro e a
exibição da mensagem são acionados a cada
100

km até o nível ser reposto.
É imperativo que efetue uma reposição assim
que possível antes que o depósito fique
completamente vazio; caso contrário, não será
possível voltar a ligar o motor. Ao ligar a ignição, esta luz avisadora acende-
se de forma intermitente, acompanhada por
um sinal sonoro (1 “bip”) e pela exibição de
uma mensagem (por exemplo, “Atestar AdBlue:
arranque impossível dentro de x km”) a indicar
a autonomia restante em quilómetros).
Ao ligar a ignição, esta luz avisadora acende-
se de forma intermitente, acompanhada por um
sinal sonoro e pela visualização da mensagem
“Adicionar AdBlue: arranque impossível”.
Estas luzes avisadoras acendem-se,
acompanhadas de um sinal sonoro e da
apresentação da mensagem “Defeito
antipoluição”.
Instrumentos de bordo

33

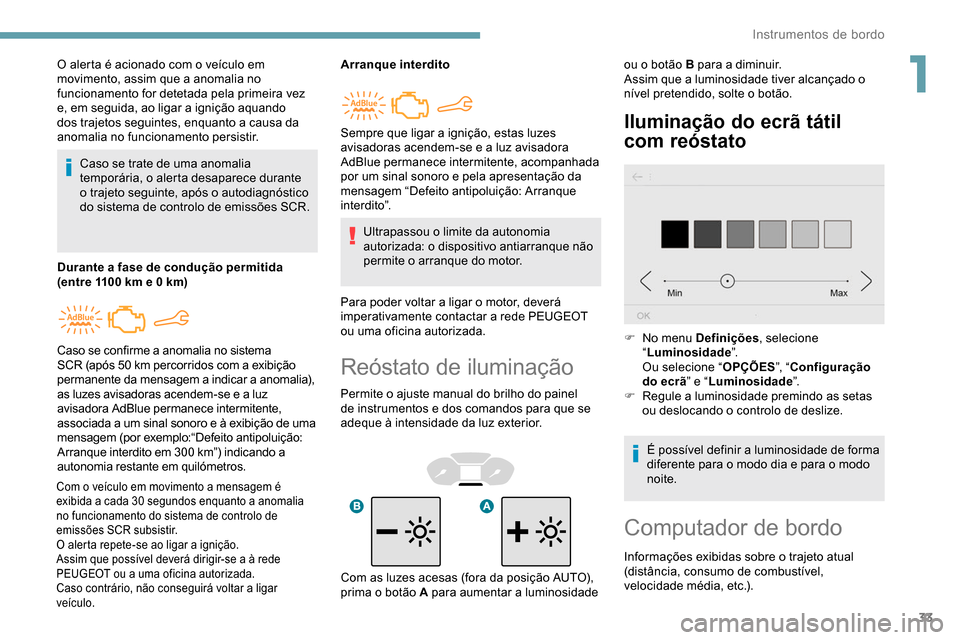

Reóstato de iluminação
Permite o ajuste manual do brilho do painel
de instrumentos e dos comandos para que se
adeque à intensidade da luz exterior.
Iluminação do ecrã tátil
com reóstato
O alerta é acionado com o veículo em
movimento, assim que a anomalia no
funcionamento for detetada pela primeira vez
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa da
anomalia no funcionamento persistir.Caso se trate de uma anomalia
temporária, o alerta desaparece durante
o trajeto seguinte, após o autodiagnóstico
do sistema de controlo de emissões SCR.
Durante a fase de condução permitida
(entre 1100
km e 0 km)
Com o veículo em movimento a mensagem é
exibida a cada 30 segundos enquanto a anomalia
no funcionamento do sistema de controlo de
emissões SCR subsistir.
O alerta repete-se ao ligar a ignição.
Assim que possível deverá dirigir-se a à rede
PEUGEOT ou a uma oficina autorizada.
Caso contrário, não conseguirá voltar a ligar
veículo.
Arranque interdito
Ultrapassou o limite da autonomia
autorizada: o dispositivo antiarranque não
permite o arranque do motor.
Para poder voltar a ligar o motor, deverá
imperativamente contactar a rede PEUGEOT
ou uma oficina autorizada.
Caso se confirme a anomalia no sistema
SCR (após 50

km percorridos com a exibição
permanente da mensagem a indicar a anomalia),
as luzes avisadoras acendem-se e a luz
avisadora AdBlue permanece intermitente,
associada a um sinal sonoro e à exibição de uma
mensagem (por exemplo:“Defeito antipoluição:
Arranque interdito em 300

km”) indicando a
autonomia restante em quilómetros. Sempre que ligar a ignição, estas luzes
avisadoras acendem-se e a luz avisadora
AdBlue permanece intermitente, acompanhada
por um sinal sonoro e pela apresentação da
mensagem “Defeito antipoluição: Arranque
interdito”.
ou o botão B para a diminuir.
Assim que a luminosidade tiver alcançado o
nível pretendido, solte o botão.
F

N
o menu Definições, selecione
“ Luminosidade ”.
Ou selecione “ OPÇÕES”, “Configuração
do ecrã ” e “Luminosidade ”.
F

R
egule a luminosidade premindo as setas
ou deslocando o controlo de deslize.
É possível definir a luminosidade de forma
diferente para o modo dia e para o modo
noite.

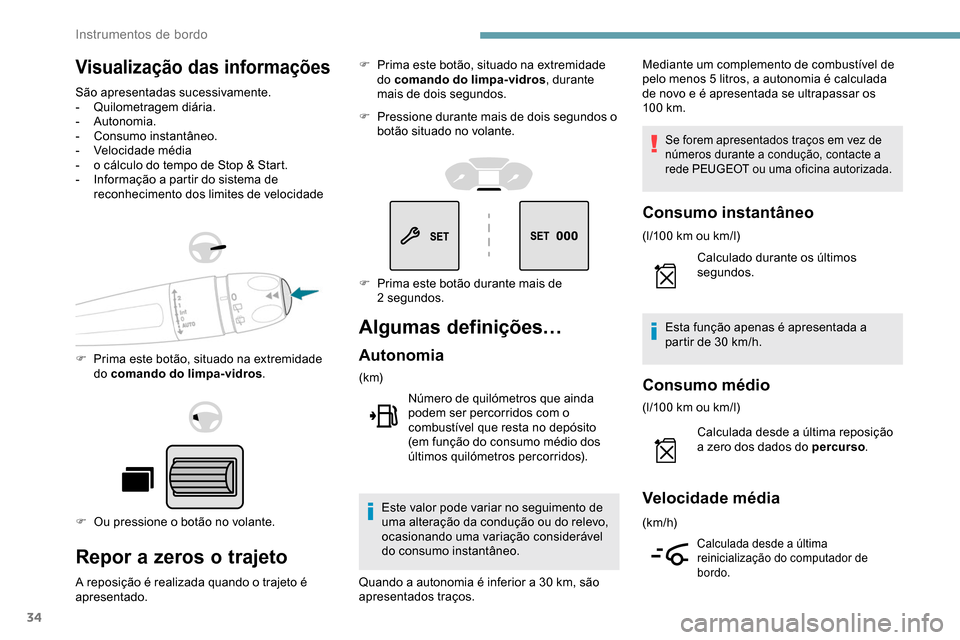

Computador de bordo
Informações exibidas sobre o trajeto atual
(distância, consumo de combustível,
velocidade média, etc.).
Com as luzes acesas (fora da posição AUTO),
prima o botão A para aumentar a luminosidade
1
Instrumentos de bordo

34
Visualização das informações
São apresentadas sucessivamente.
- Quilometragem diária.
-


Autonomia.
-
C

onsumo instantâneo.
-
V

elocidade média
-

o c
álculo do tempo de Stop & Start.
-

I
nformação a partir do sistema de
reconhecimento dos limites de velocidade
F

P
rima este botão, situado na extremidade
do comando do limpa-vidros .
F

O
u pressione o botão no volante.
Repor a zeros o trajeto
A reposição é realizada quando o trajeto é
apresentado. F

P
rima este botão, situado na extremidade
do comando do limpa-vidros , durante
mais de dois segundos.
F
P
ressione durante mais de dois segundos o
botão situado no volante.
Algumas definições…
Autonomia
(k m)
Número de quilómetros que ainda
podem ser percorridos com o
combustível que resta no depósito
(em função do consumo médio dos
últimos quilómetros percorridos).
Este valor pode variar no seguimento de
uma alteração da condução ou do relevo,
ocasionando uma variação considerável
do consumo instantâneo. Mediante um complemento de combustível de
pelo menos 5
litros, a autonomia é calculada
de novo e é apresentada se ultrapassar os
10 0

km.
Se forem apresentados traços em vez de
números durante a condução, contacte a
rede PEUGEOT ou uma oficina autorizada.
Consumo instantâneo
(l/100 km ou km/l)
C alculado durante os últimos
segundos.
Esta função apenas é apresentada a
partir de 30
km/h.
Consumo médio
(l/100 km ou km/l)C alculada desde a última reposição
a zero dos dados do percurso .
Velocidade média
(km/h)
Calculada desde a última
reinicialização do computador de
bordo.
F Prima este botão durante mais de
2 segundos.
Quando a autonomia é inferior a 30
km, são
apresentados traços.
Instrumentos de bordo

35

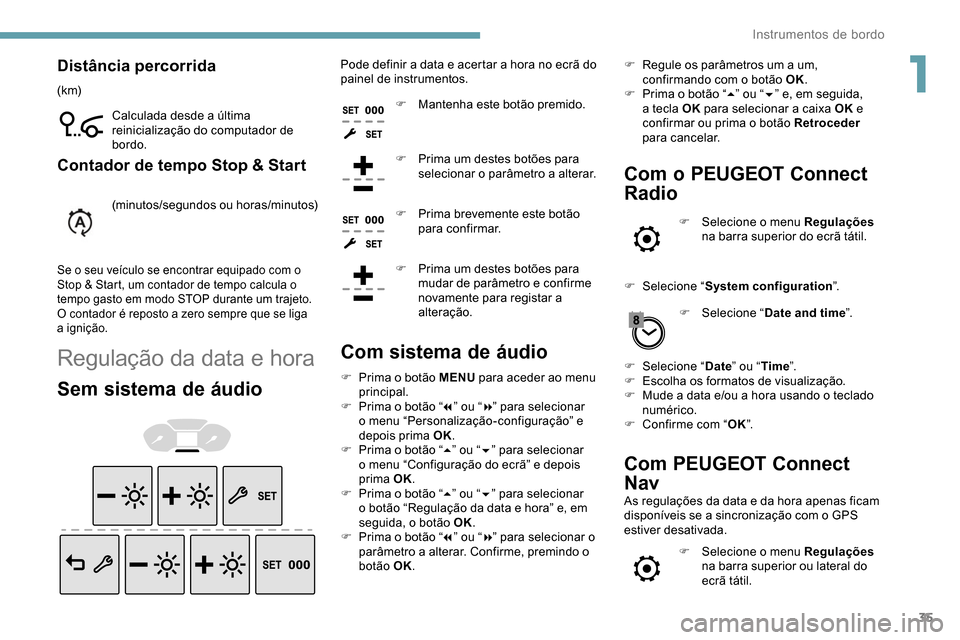

Distância percorrida
(k m)Calculada desde a última
reinicialização do computador de
bordo.
Contador de tempo Stop & Start
(minutos/segundos ou horas/minutos)
Se o seu veículo se encontrar equipado com o
Stop & Start, um contador de tempo calcula o
tempo gasto em modo STOP durante um trajeto.
O contador é reposto a zero sempre que se liga
a ignição.
Regulação da data e hora
Sem sistema de áudio
Pode definir a data e acertar a hora no ecrã do
painel de instrumentos.
F

M
antenha este botão premido.
F

P
rima um destes botões para
selecionar o parâmetro a alterar.
F

P
rima brevemente este botão
para confirmar.
F

P
rima um destes botões para
mudar de parâmetro e confirme
novamente para registar a
alteração.
Com sistema de áudio
F Prima o botão MENU para aceder ao menu
principal.
F

P
rima o botão “ 7” ou “ 8” para selecionar
o menu “Personalização-configuração” e
depois prima OK.
F

P
rima o botão “ 5” ou “ 6” para selecionar
o menu “Configuração do ecrã” e depois
prima OK.
F

P
rima o botão “ 5” ou “ 6” para selecionar
o botão “Regulação da data e hora” e, em
seguida, o botão OK.
F

P
rima o botão “ 7” ou “ 8” para selecionar o
parâmetro a alterar. Confirme, premindo o
botão OK. F

R
egule os parâmetros um a um,
confirmando com o botão OK.
F
P
rima o botão “
5” ou “ 6” e, em seguida,
a tecla OK para selecionar a caixa OK e
confirmar ou prima o botão Retroceder
para cancelar.
Com o PEUGEOT Connect
Radio
F Selecione o menu Regulações
na barra superior do ecrã tátil.
F

Sel

ecione “ System configuration ”.
F

Sel
ecione “ Date and time ”.
F

Sel

ecione “ Date” ou “ Time ”.
F

E

scolha os formatos de visualização.
F

M

ude a data e/ou a hora usando o teclado
numérico.
F

C

onfirme com “ OK”.
Com PEUGEOT Connect
Nav
As regulações da data e da hora apenas ficam
disponíveis se a sincronização com o GPS
estiver desativada.
F

Sel
ecione o menu Regulações
na barra superior ou lateral do
ecrã tátil.
1
Instrumentos de bordo

36

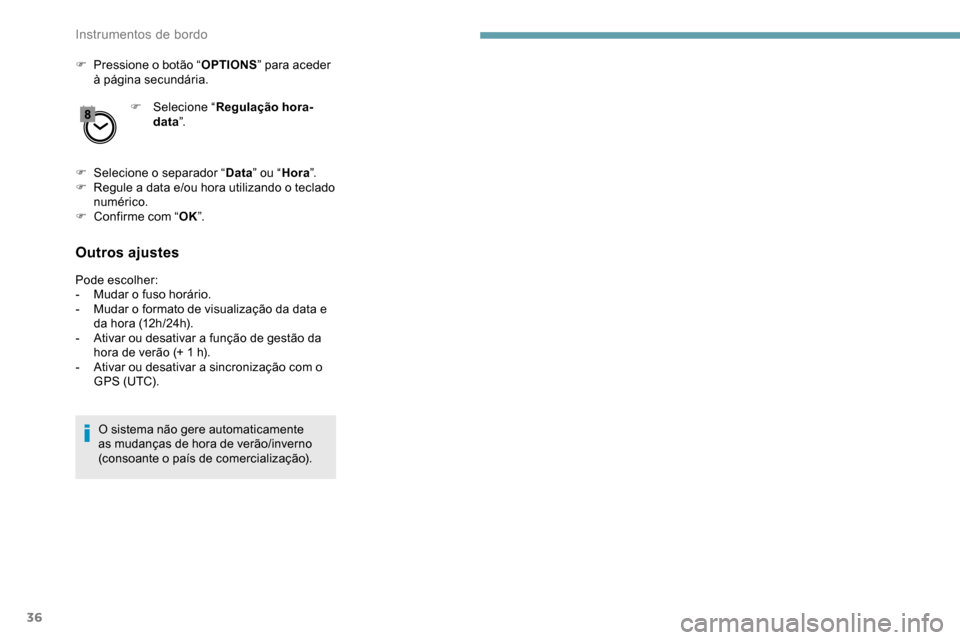

F Pressione o botão “OPTIONS” para aceder
à página secundária.
F

Sel
ecione “Regulação hora-
data ”.
F

Sel
ecione o separador “ Data” ou “ Hora”.
F

R
egule a data e/ou hora utilizando o teclado
numérico.
F

C
onfirme com “ OK”.
Outros ajustes
Pode escolher:
-
M udar o fuso horário.
-

M
udar o formato de visualização da data e
da hora (12h/24h).
-

A
tivar ou desativar a função de gestão da
hora de verão (+ 1 h).
-

A
tivar ou desativar a sincronização com o
G PS (UTC).
O sistema não gere automaticamente
as mudanças de hora de verão/inverno
(consoante o país de comercialização).
Instrumentos de bordo

37

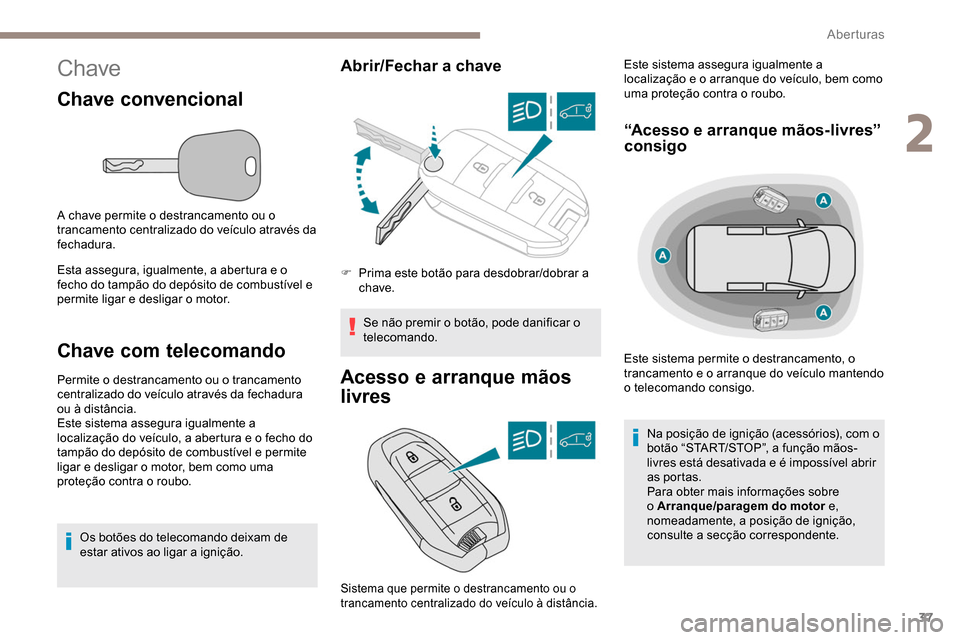

Chave
Chave convencional
A chave permite o destrancamento ou o
trancamento centralizado do veículo através da
fechadura.
Esta assegura, igualmente, a abertura e o
fecho do tampão do depósito de combustível e
permite ligar e desligar o motor.
Chave com telecomando
Permite o destrancamento ou o trancamento
centralizado do veículo através da fechadura
ou à distância.
Este sistema assegura igualmente a
localização do veículo, a abertura e o fecho do
tampão do depósito de combustível e permite
ligar e desligar o motor, bem como uma
proteção contra o roubo.Os botões do telecomando deixam de
estar ativos ao ligar a ignição.
Abrir/Fechar a chave
Se não premir o botão, pode danificar o
telecomando.
Acesso e arranque mãos
livres
F Prima este botão para desdobrar/dobrar a chave. Este sistema assegura igualmente a
localização e o arranque do veículo, bem como
uma proteção contra o roubo.
“Acesso e arranque mãos-livres”
consigo
Este sistema permite o destrancamento, o
trancamento e o arranque do veículo mantendo
o telecomando consigo.
Na posição de ignição (acessórios), com o
botão “START/STOP”, a função mãos-
livres está desativada e é impossível abrir
as portas.
Para obter mais informações sobre
o Arranque/paragem do motor e,
nomeadamente, a posição de ignição,
consulte a secção correspondente.
Sistema que permite o destrancamento ou o
trancamento centralizado do veículo à distância.
2
Aberturas

38

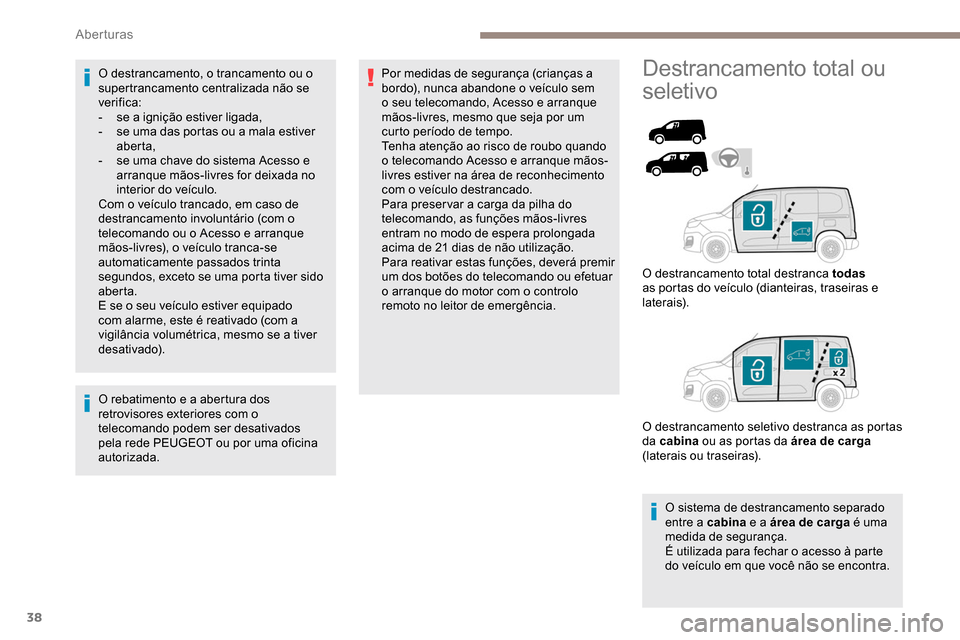

O destrancamento, o trancamento ou o
supertrancamento centralizada não se
verifica:
-
s
e a ignição estiver ligada,
-

s
e uma das portas ou a mala estiver
aberta,
-

s
e uma chave do sistema Acesso e
arranque mãos-livres for deixada no
interior do veículo.
Com o veículo trancado, em caso de
destrancamento involuntário (com o
telecomando ou o Acesso e arranque
mãos-livres), o veículo tranca-se
automaticamente passados trinta
segundos, exceto se uma porta tiver sido
aberta.
E se o seu veículo estiver equipado
com alarme, este é reativado (com a
vigilância volumétrica, mesmo se a tiver
desativado).
O rebatimento e a abertura dos
retrovisores exteriores com o
telecomando podem ser desativados
pela rede PEUGEOT ou por uma oficina
autorizada. Por medidas de segurança (crianças a
bordo), nunca abandone o veículo sem
o seu telecomando, Acesso e arranque
mãos-livres, mesmo que seja por um
curto período de tempo.
Tenha atenção ao risco de roubo quando
o telecomando Acesso e arranque mãos-
livres estiver na área de reconhecimento
com o veículo destrancado.
Para preser var a carga da pilha do
telecomando, as funções mãos-livres
entram no modo de espera prolongada
acima de 21 dias de não utilização.
Para reativar estas funções, deverá premir
um dos botões do telecomando ou efetuar
o arranque do motor com o controlo
remoto no leitor de emergência.Destrancamento total ou
seletivo
O sistema de destrancamento separado
entre a cabina
e a área de carga é uma
medida de segurança.
É utilizada para fechar o acesso à parte
do veículo em que você não se encontra.
O destrancamento total destranca todas

as portas do veículo (dianteiras, traseiras e
laterais).
O destrancamento seletivo destranca as portas
da cabina ou as portas da área de carga
(laterais ou traseiras).
Aberturas
