Page 41 of 260

39
Ergonomi och komfort
3Allmänna rekommendationer för
sätena
Av säkerhetsskäl ska sätesinställningar
endast göras när bilen står stilla.
Manövreringen av ryggstöden får endast
göras med bilen stillastående.
Innan du skjuter sätet bakåt ska du
kontrollera att inte någon person eller
något föremål hindrar sätets rörelse.
Det är risk för klämning om det finns
passagerare i baksätet eller att sätet fastnar
om skrymmande föremål har placerats på
golvet bakom sätet.
Placera inte hårda eller tunga föremål på
ryggstöd nedfällda i bordsläge. De kan
förvandlas till farliga projektiler i händelse av
nödbromsning eller kollision.
– Ett nackstöd som tas bort från sätet ska förvaras på en säker plats i bilen där det inte
kan fara omkring.
– Kontrollera att bilbältena alltid förblir åtkomliga och lätta för passageraren att
spänna fast.
– Passagerarna ska alltid justera och spänna fast sina bilbälten.
Innan du utför manövrerna, kontrollera
att ingenting och ingen hindrar rörliga
element och deras låsning.
För att undvika plötslig fällning, var noga med
att hålla i ryggstödet och stöd det tills det är
horisontellt.
Placera aldrig handen under sätet för att
styra sätet upp eller ned. Du kan klämma
fingrarna. Placera handen på handtaget/
remmen (beroende på utrustning) på
sittdynan.
Observera: om ett ryggstöd inte spärrats
ordentligt innebär det en säkerhetsrisk
för passagerarna i händelse av en plötslig
inbromsning eller kollision.
De föremål som ligger i bagageutrymmet
kan slungas framåt i bilen. Risk för allvarliga
skador!
Framsäten
PEUGEOT i-Cockpit
Gör följande inställningar i angiven ordning innan
du kör iväg för att dra nytta av den speciella
ergonomiska utformningen hos PEUGEOT
i-Cockpit:
– nackstödets höjd.– ryggstödets lutning.– höjden på sätets sittdyna.– sätets läge i längdriktningen.– räckvidden och därefter höjden på ratten.– den invändiga backspegeln och sidospeglarna.
När du är klar med inställningarna
kontrollerar du att ”head-up display”-
instrumentpanelen syns ordentligt ovanför
ratten med mindre diameter.

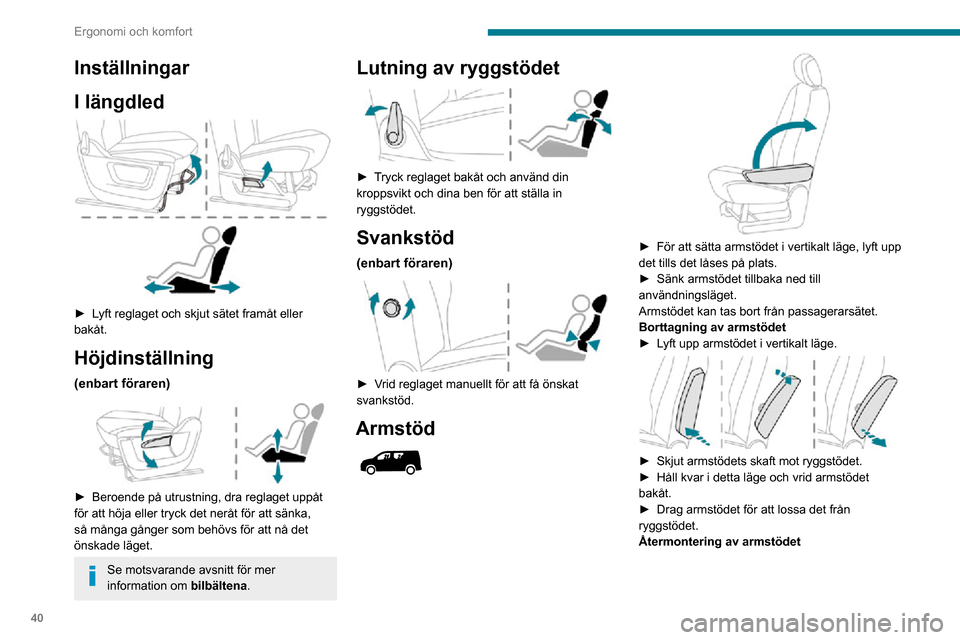

Page 42 of 260

40
Ergonomi och komfort
► För in armstödet i ryggstödet och se till att du riktar in bajonettens tappar med hålen.► Skjut armstödets skaft mot ryggstödet.► Håll kvar i detta läge och vrid armstödet framåt. Armstödet är åter fäst i ryggstödet.
Förvaringsfack under sätet
► Lyft upp passagerarsätets dyna för att komma åt förvaringsfacket.
Sätesvärmereglage
Inställningar
I längdled
► Lyft reglaget och skjut sätet framåt eller bakåt.
Höjdinställning
(enbart föraren)
► Beroende på utrustning, dra reglaget uppåt för att höja eller tryck det neråt för att sänka,
så många gånger som behövs för att nå det
önskade läget.
Se motsvarande avsnitt för mer
information om bilbältena.
Lutning av ryggstödet
► Tryck reglaget bakåt och använd din kroppsvikt och dina ben för att ställa in
ryggstödet.
Svankstöd
(enbart föraren)
► Vrid reglaget manuellt för att få önskat svankstöd.
Armstöd
► För att sätta armstödet i vertikalt läge, lyft upp det tills det låses på plats.► Sänk armstödet tillbaka ned till användningsläget.
Armstödet kan tas bort från passagerarsätet.
Borttagning av armstödet
► Lyft upp armstödet i vertikalt läge.
► Skjut armstödets skaft mot ryggstödet.► Håll kvar i detta läge och vrid armstödet bakåt.► Drag armstödet för att lossa det från ryggstödet.
Återmontering av armstödet

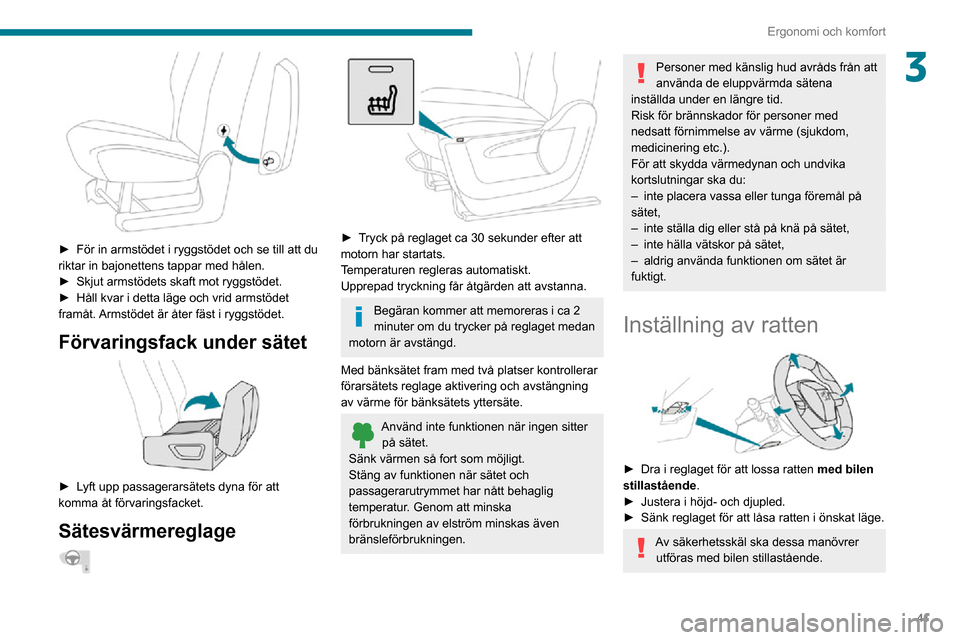

Page 43 of 260

41
Ergonomi och komfort
3
► För in armstödet i ryggstödet och se till att du riktar in bajonettens tappar med hålen.► Skjut armstödets skaft mot ryggstödet.► Håll kvar i detta läge och vrid armstödet framåt. Armstödet är åter fäst i ryggstödet.
Förvaringsfack under sätet
► Lyft upp passagerarsätets dyna för att komma åt förvaringsfacket.
Sätesvärmereglage
► Tryck på reglaget ca 30 sekunder efter att motorn har startats.
Temperaturen regleras automatiskt.
Upprepad tryckning får åtgärden att avstanna.
Begäran kommer att memoreras i ca 2
minuter om du trycker på reglaget medan
motorn är avstängd.
Med bänksätet fram med två platser kontrollerar
förarsätets reglage aktivering och avstängning
av värme för bänksätets yttersäte.
Använd inte funktionen när ingen sitter på sätet.
Sänk värmen så fort som möjligt.
Stäng av funktionen när sätet och
passagerarutrymmet har nått behaglig
temperatur. Genom att minska
förbrukningen av elström minskas även
bränsleförbrukningen.
Personer med känslig hud avråds från att
använda de eluppvärmda sätena
inställda under en längre tid.
Risk för brännskador för personer med
nedsatt förnimmelse av värme (sjukdom,
medicinering etc.).
För att skydda värmedynan och undvika
kortslutningar ska du:
– inte placera vassa eller tunga föremål på sätet,– inte ställa dig eller stå på knä på sätet,– inte hälla vätskor på sätet,– aldrig använda funktionen om sätet är fuktigt.
Inställning av ratten
► Dra i reglaget för att lossa ratten med bilen
stillastående.
► Justera i höjd- och djupled.► Sänk reglaget för att låsa ratten i önskat läge.
Av säkerhetsskäl ska dessa manövrer utföras med bilen stillastående.

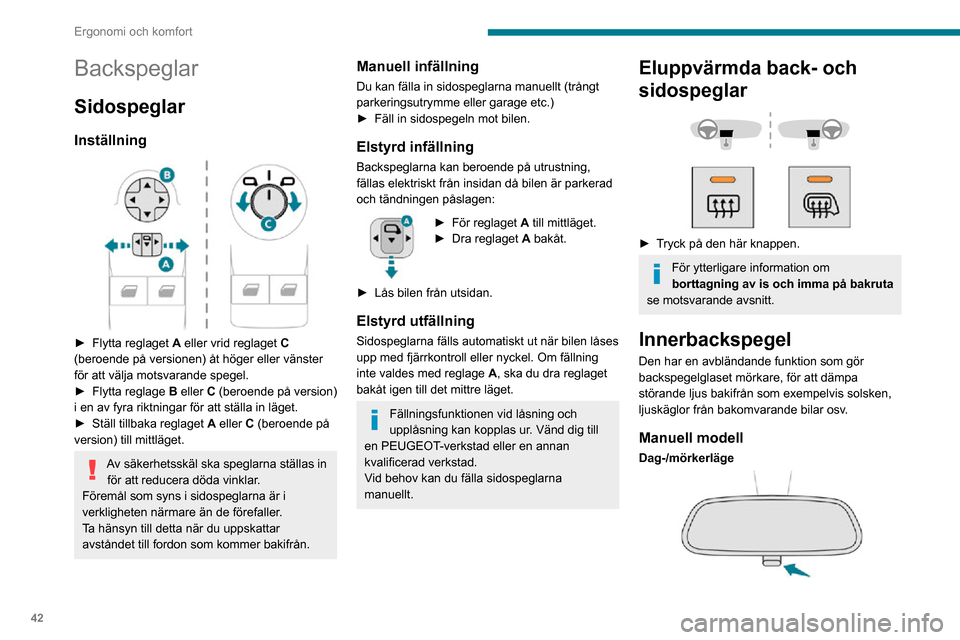

Page 44 of 260

42
Ergonomi och komfort
► Dra i spaken för att övergå till avbländnings-”nattläget”.► Tryck på spaken för att övergå till normalt "dagläge".
Inställning
► Justera spegeln till normalt "dagläge".
Automatisk avbländande modell
Systemet styr automatiskt och gradvis
övergången mellan dagläge och mörkerläge
med hjälp av en sensor som mäter det infallande
ljuset från bilens bakparti.
För att garantera en optimal sikt vid
parkeringsmanövrer blir spegeln
automatiskt ljus så fort backväxeln läggs i.
Backspeglar
Sidospeglar
Inställning
► Flytta reglaget A eller vrid reglaget C
(beroende på versionen) åt höger eller vänster
för att välja motsvarande spegel.
► Flytta reglage B eller C (beroende på version)
i en av fyra riktningar för att ställa in läget.
► Ställ tillbaka reglaget A eller C (beroende på
version) till mittläget.
Av säkerhetsskäl ska speglarna ställas in för att reducera döda vinklar.
Föremål som syns i sidospeglarna är i
verkligheten närmare än de förefaller.
Ta hänsyn till detta när du uppskattar
avståndet till fordon som kommer bakifrån.
Manuell infällning
Du kan fälla in sidospeglarna manuellt (trångt
parkeringsutrymme eller garage etc.)
► Fäll in sidospegeln mot bilen.
Elstyrd infällning
Backspeglarna kan beroende på utrustning,
fällas elektriskt från insidan då bilen är parkerad
och tändningen påslagen:
► För reglaget A till mittläget.► Dra reglaget A bakåt.
► Lås bilen från utsidan.
Elstyrd utfällning
Sidospeglarna fälls automatiskt ut när bilen låses
upp med fjärrkontroll eller nyckel. Om fällning
inte valdes med reglage A, ska du dra reglaget
bakåt igen till det mittre läget.
Fällningsfunktionen vid låsning och
upplåsning kan kopplas ur. Vänd dig till
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Vid behov kan du fälla sidospeglarna
manuellt.
Eluppvärmda back- och
sidospeglar
► Tryck på den här knappen.
För ytterligare information om
borttagning av is och imma på bakruta
se motsvarande avsnitt.
Innerbackspegel
Den har en avbländande funktion som gör
backspegelglaset mörkare, för att dämpa
störande ljus bakifrån som exempelvis solsken,
ljuskäglor från bakomvarande bilar osv.
Manuell modell
Dag-/mörkerläge
Page 45 of 260

43
Ergonomi och komfort
3► Dra i spaken för att övergå till avbländnings-”nattläget”.► Tryck på spaken för att övergå till normalt "dagläge".
Inställning
► Justera spegeln till normalt "dagläge".
Automatisk avbländande modell
Systemet styr automatiskt och gradvis
övergången mellan dagläge och mörkerläge
med hjälp av en sensor som mäter det infallande
ljuset från bilens bakparti.
För att garantera en optimal sikt vid
parkeringsmanövrer blir spegeln
automatiskt ljus så fort backväxeln läggs i.
Bänksäte fram med 2
platser
Mittensäte
Bordsläge
► För att sänka ryggstödet, dra i fliken under den nedre kanten av sätet.
Ryggstödet på bänksätets mittsäte lutar för att
bilda ett arbetsbord och skapa ett mobilt kontor
(för användning vid stillastående).
Bilen kan också utrustas med ett svängbart bord.► För att föra ryggstödet tillbaka till sittande position, packa ihop bordet och för det sedan till
låst position.
Var försiktig så att du inte klämmer fast fliken
under sittdynan när du flyttar ryggstödet.
Använd aldrig bordet när bilen körs. I händelse av plötslig inbromsning
eller krock kan eventuella objekt på bordet
förvandlas till farliga projektiler som kan
orsaka skada.

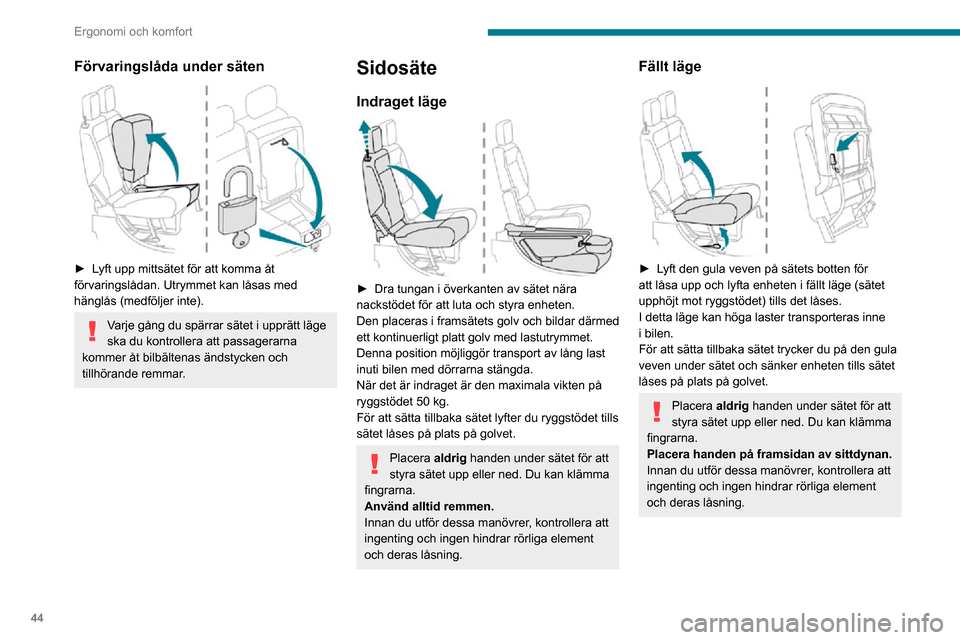

Page 46 of 260

44
Ergonomi och komfort
Bakre bänksäte
Av säkerhetsskäl ska sätesinställningar endast göras när bilen står stilla.
Nedfällning av ryggstöden
Först ska du:► sänka ryggstödens nackstöd,► vid behov skjuta fram framsätena,► kontrollera att inget föremål eller någon person är i vägen när ryggstödet fälls ner (kläder,
bagage etc.),
► kontrollera att bilbältena på sidorna ligger platt längs ryggstöden.
Nedfällningen av ryggstödet åtföljs av en
lätt sänkning av motsvarande sittdyna.
När ryggstödet är upplåst syns den röda
indikeringen på handtagen för upplåsning på
sidoplatserna.
Förvaringslåda under säten
► Lyft upp mittsätet för att komma åt förvaringslådan. Utrymmet kan låsas med
hänglås (medföljer inte).
Varje gång du spärrar sätet i upprätt läge
ska du kontrollera att passagerarna
kommer åt bilbältenas ändstycken och
tillhörande remmar.
Sidosäte
Indraget läge
► Dra tungan i överkanten av sätet nära nackstödet för att luta och styra enheten.
Den placeras i framsätets golv och bildar därmed
ett kontinuerligt platt golv med lastutrymmet.
Denna position möjliggör transport av lång last
inuti bilen med dörrarna stängda.
När det är indraget är den maximala vikten på
ryggstödet 50 kg.
För att sätta tillbaka sätet lyfter du ryggstödet tills
sätet låses på plats på golvet.
Placera aldrig handen under sätet för att
styra sätet upp eller ned. Du kan klämma
fingrarna.
Använd alltid remmen.
Innan du utför dessa manövrer, kontrollera att
ingenting och ingen hindrar rörliga element
och deras låsning.
Fällt läge
► Lyft den gula veven på sätets botten för att låsa upp och lyfta enheten i fällt läge (sätet
upphöjt mot ryggstödet) tills det låses.
I detta läge kan höga laster transporteras inne
i bilen.
För att sätta tillbaka sätet trycker du på den gula
veven under sätet och sänker enheten tills sätet
låses på plats på golvet.
Placera aldrig handen under sätet för att
styra sätet upp eller ned. Du kan klämma
fingrarna.
Placera handen på framsidan av sittdynan.
Innan du utför dessa manövrer, kontrollera att
ingenting och ingen hindrar rörliga element
och deras låsning.

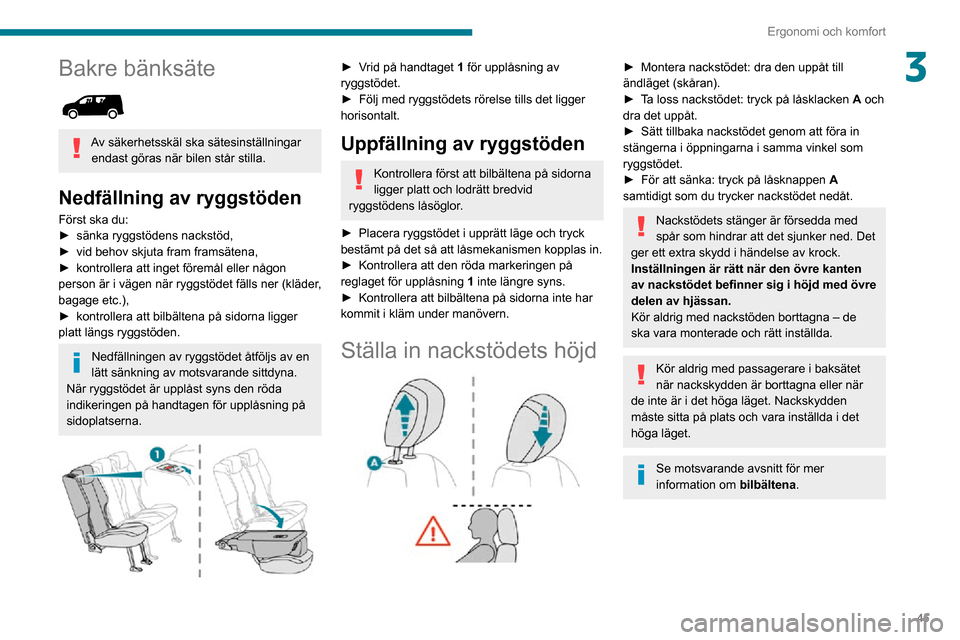

Page 47 of 260

45
Ergonomi och komfort
3Bakre bänksäte
Av säkerhetsskäl ska sätesinställningar endast göras när bilen står stilla.
Nedfällning av ryggstöden
Först ska du:► sänka ryggstödens nackstöd,► vid behov skjuta fram framsätena,► kontrollera att inget föremål eller någon person är i vägen när ryggstödet fälls ner (kläder,
bagage etc.),
► kontrollera att bilbältena på sidorna ligger platt längs ryggstöden.
Nedfällningen av ryggstödet åtföljs av en
lätt sänkning av motsvarande sittdyna.
När ryggstödet är upplåst syns den röda
indikeringen på handtagen för upplåsning på
sidoplatserna.
► Vrid på handtaget 1 för upplåsning av
ryggstödet.
► Följ med ryggstödets rörelse tills det ligger horisontalt.
Uppfällning av ryggstöden
Kontrollera först att bilbältena på sidorna
ligger platt och lodrätt bredvid
ryggstödens låsöglor.
► Placera ryggstödet i upprätt läge och tryck bestämt på det så att låsmekanismen kopplas in.► Kontrollera att den röda markeringen på reglaget för upplåsning 1 inte längre syns.► Kontrollera att bilbältena på sidorna inte har kommit i kläm under manövern.
Ställa in nackstödets höjd
► Montera nackstödet: dra den uppåt till ändläget (skåran).► Ta loss nackstödet: tryck på låsklacken A och
dra det uppåt.
► Sätt tillbaka nackstödet genom att föra in stängerna i öppningarna i samma vinkel som
ryggstödet.
► För att sänka: tryck på låsknappen A
samtidigt som du trycker nackstödet nedåt.
Nackstödets stänger är försedda med
spår som hindrar att det sjunker ned. Det
ger ett extra skydd i händelse av krock.
Inställningen är rätt när den övre kanten
av nackstödet befinner sig i höjd med övre
delen av hjässan.
Kör aldrig med nackstöden borttagna – de
ska vara monterade och rätt inställda.
Kör aldrig med passagerare i baksätet
när nackskydden är borttagna eller när
de inte är i det höga läget. Nackskydden
måste sitta på plats och vara inställda i det
höga läget.
Se motsvarande avsnitt för mer
information om bilbältena.

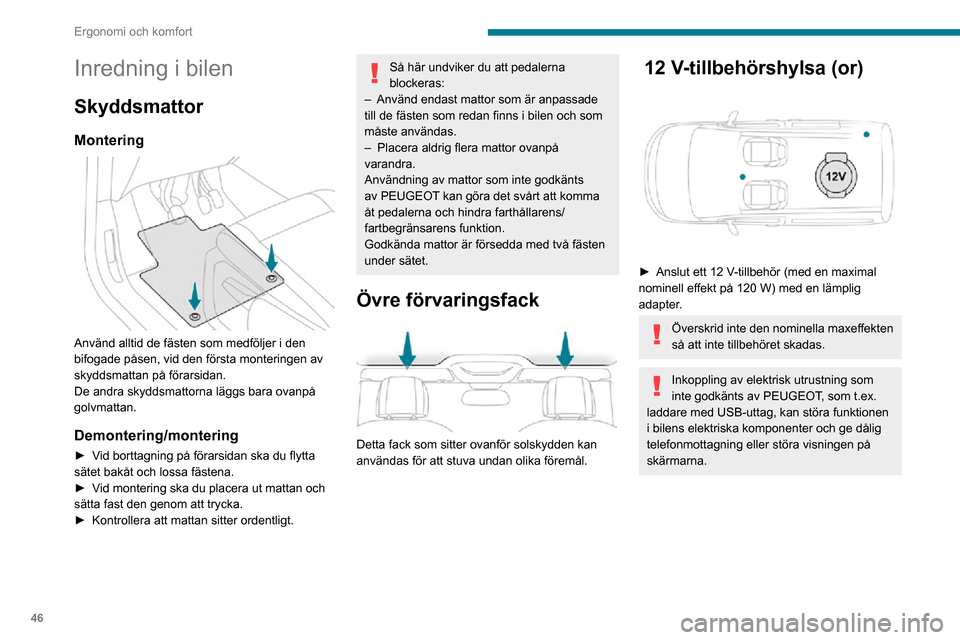

Page 48 of 260

46
Ergonomi och komfort
USB-port
Porten kan användas för att ladda en bärbar
enhet.
Uttaget gör det också möjligt att spela ljudfiler
som skickas till ditt ljudsystem via bilens
högtalare.
Den bärbara enheten laddas automatiskt
när den ansluts till USB-porten.
Ett meddelande visas om strömförbrukningen
i den bärbara enheten överstiger uttagets
kapacitet.
Se avsnittet Ljud och multimedia för mer
information om hur du använder utrustningen.
Den möjliggör även för en
smartphone att anslutas via
Inredning i bilen
Skyddsmattor
Montering
Använd alltid de fästen som medföljer i den
bifogade påsen, vid den första monteringen av
skyddsmattan på förarsidan.
De andra skyddsmattorna läggs bara ovanpå
golvmattan.
Demontering/montering
► Vid borttagning på förarsidan ska du flytta sätet bakåt och lossa fästena.► Vid montering ska du placera ut mattan och sätta fast den genom att trycka.► Kontrollera att mattan sitter ordentligt.
Så här undviker du att pedalerna
blockeras:
– Använd endast mattor som är anpassade till de fästen som redan finns i bilen och som
måste användas.
– Placera aldrig flera mattor ovanpå varandra.
Användning av mattor som inte godkänts
av PEUGEOT kan göra det svårt att komma
åt pedalerna och hindra farthållarens/
fartbegränsarens funktion.
Godkända mattor är försedda med två fästen
under sätet.
Övre förvaringsfack
Detta fack som sitter ovanför solskydden kan
användas för att stuva undan olika föremål.
12 V-tillbehörshylsa (or)
► Anslut ett 12 V -tillbehör (med en maximal nominell effekt på 120 W) med en lämplig
adapter.
Överskrid inte den nominella maxeffekten
så att inte tillbehöret skadas.
Inkoppling av elektrisk utrustning som
inte godkänts av PEUGEOT, som t.ex.
laddare med USB-uttag, kan störa funktionen
i bilens elektriska komponenter och ge dålig
telefonmottagning eller störa visningen på
skärmarna.
Page 49 of 260

47
Ergonomi och komfort
3USB-port
Porten kan användas för att ladda en bärbar
enhet.
Uttaget gör det också möjligt att spela ljudfiler
som skickas till ditt ljudsystem via bilens
högtalare.
Den bärbara enheten laddas automatiskt
när den ansluts till USB-porten.
Ett meddelande visas om strömförbrukningen
i den bärbara enheten överstiger uttagets
kapacitet.
Se avsnittet Ljud och multimedia för mer
information om hur du använder utrustningen.
Den möjliggör även för en
smartphone att anslutas via MirrorLink
TM, Android Auto® eller CarPlay®, så att
vissa av dess appar ska kunna användas på
pekskärmen.
För att uppnå bästa resultat är det nödvändigt
att använda en kabel tillverkad eller godkänd av
enhetens tillverkare.
Dessa appar kan hanteras med rattreglagen eller
ljudsystemets reglage.
220 V/50 Hz-hylsa
AC 220V
50Hz 120W
Det är placerat på sidan av förvaringsfacket i
mitten.
Denna elhylsa (max. effekt: 150 W) fungerar när
motorn är igång, och med Stop & Start-systemet
i STOPP-läge.
► Lyft på skyddskåpan.► Check att den gröna kontrollampan lyser .► Anslut din multimediautrustning eller någon annan elutrustning (telefonladdare, bärbar dator,
CD-/DVD-spelare, värmare för vällingflaska etc.).
Om ett funktionsfel uppstår blinkar den gröna
kontrollampan.
Vänd dig till en PEUGEOT-auktoriserad verkstad
eller en annan kvalificerad verkstad för att
kontrollera hylsan.
Anslut endast en enhet åt gången till
hylsan (använd inte förlängningssladdar
eller förgreningsadaptrar).
Anslut endast utrustningar med klass II
isolering (anges på utrustningen).
Använd inte enheter med metallhölje (t.ex.
elektrisk rakapparat, etc.).
Om strömförbrukningen är hög och ström
krävs av bilens elsystem (på grund av
allvarliga väderförhållanden, elektrisk
överladdning, etc.) stäng då, som en
säkerhetsåtgärd, av effekten till hylsan. I
sådana fall börjar den gröna kontrollampan
lysa.
Trådlös smarttelefonladdare
Den möjliggör trådlös laddning av en bärbar
enhet, t.ex. en smartphone, med magnetisk
Page 50 of 260

48
Ergonomi och komfort
Lastöglor
Använd lastöglorna på golvet bak i bilen för att
surra fast last.
induktionsprincip i enlighet med standarden Qi
1.1.
Den bärbara enheten som ska laddas måste
vara kompatibel med Qi standard, antingen
genom sin konstruktion eller genom ett
kompatibelt etui eller hölje.
Laddningsområdet anges med symbolen Qi.
Laddaren fungerar när motorn är igång, och med
Stop & Start-systemet i STOPP-läge.
Laddningen hanteras av din smartphone.
Med Nyckelfritt lås- och startsystem, kan
laddarens funktion bli lite störd av att en dörr
öppnas eller tändningen stängs av.
Laddning pågår
► Om laddningsområdet är fritt, placera en enhet i dess mitt.
När den portabla enheten är upptäckt lyser
laddarens kontrollampa i grönt. Den förblir
lysande under hela tiden som batteriet laddas.
Systemet är inte utformat för att ladda
flera enheter samtidigt.
Lämna inget metallobjekt (mynt, nycklar,
bilens fjärrkontroll, etc.) i
laddningsområdet medan en enhet laddas, på
grund av risken för överhettning eller störning
av laddningsprocessen.
Driftskontroll
Kontrollampans status anger på vilket sätt
laddaren fungerar.
Kontrollampans
status Betydelse
Av Motorn avstängd.
Inga kompatibla enheter
upptäckta.
Laddningen är avslutad.
Fast grön Kompatibel enhet
upptäckt.
Laddning pågår.
Blinkande
orange Detektering av ett
främmande föremål i
laddningsområdet.
Enheten är
dåligt centrerad i
laddningsområdet.
Fast orange Funktionsstörning
i utrustningens
laddningsmätare.
Enhetens
batteritemperatur är för
hög.
Funktionsfel på laddaren.
Om kontrollampan är tänd och lyser orange:– ta bort enheten och sätt tillbaka den mitt i laddningsområdet.
eller
– ta bort enheten och försök igen en kvart senare.
Om problemet kvarstår ska du låta en
PEUGEOT-återförsäljare eller en annan
kvalificerad verkstad kontrollera systemet.
Lasthållande skiljevägg
På golvet bakom framsätena finns en
vertikal skiljevägg som skyddar föraren och
frampassagerarna mot lastförskjutning.
Plåt eller glaserade stopp skiljer lastområdet från
hytten.
Vid tvätt av bilen ska du aldrig spola med
vatten inne i hytten.
