PEUGEOT PARTNER 2021 Betriebsanleitungen (in German)

179
Bei einer Panne

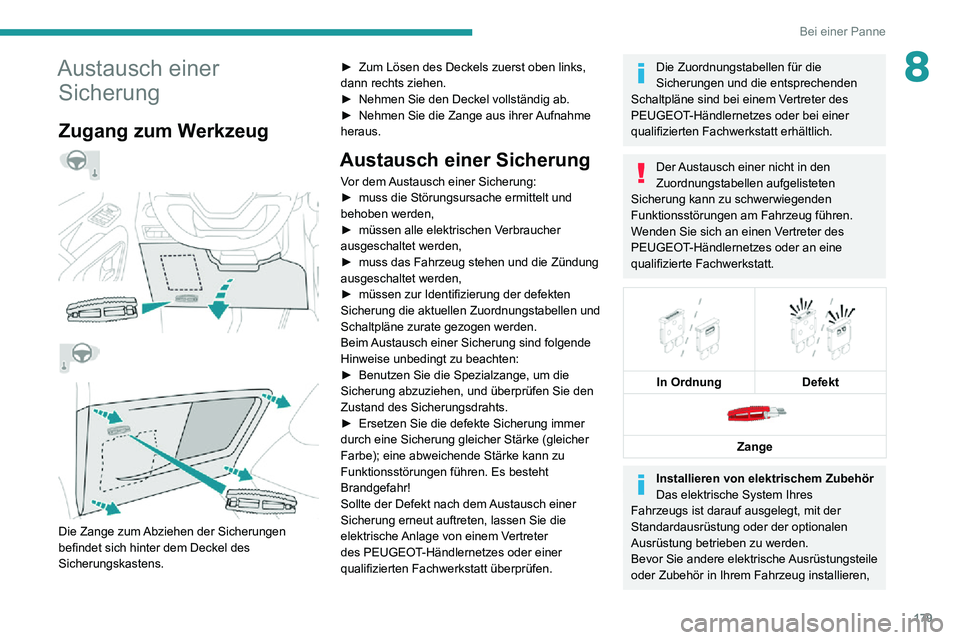

8Austausch einer Sicherung
Zugang zum Werkzeug






Die Zange zum Abziehen der Sicherungen
befindet sich hinter dem Deckel des
Sicherungskastens.
► Zum Lösen des Deckels zuerst oben links, dann rechts ziehen.► Nehmen Sie den Deckel vollständig ab.► Nehmen Sie die Zange aus ihrer Aufnahme heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:► muss die Störungsursache ermittelt und behoben werden,► müssen alle elektrischen Verbraucher ausgeschaltet werden,► muss das Fahrzeug stehen und die Zündung ausgeschaltet werden,► müssen zur Identifizierung der defekten Sicherung die aktuellen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
► Benutzen Sie die Spezialzange, um die Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
► Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen. Es besteht
Brandgefahr!
Sollte der Defekt nach dem Austausch einer
Sicherung erneut auftreten, lassen Sie die
elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Die Zuordnungstabellen für die
Sicherungen und die entsprechenden
Schaltpläne sind bei einem Vertreter des
PEUGEOT-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt erhältlich.
Der Austausch einer nicht in den
Zuordnungstabellen aufgelisteten
Sicherung kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


In Ordnung
Defekt

Zange
Installieren von elektrischem Zubehör
Das elektrische System Ihres
Fahrzeugs ist darauf ausgelegt, mit der
Standardausrüstung oder der optionalen
Ausrüstung betrieben zu werden.
Bevor Sie andere elektrische Ausrüstungsteile
oder Zubehör in Ihrem Fahrzeug installieren,

180
Bei einer Panne
nehmen Sie bitte Kontakt mit einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt auf.
Für die Behebung von
Funktionsstörungen, deren Ursache der
Einbau und die Verwendung von elektrischem
Zubehör ist, welches nicht von PEUGEOT
geliefert und empfohlen wird und/oder nicht
nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt
PEUGEOT grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als 10
mA beträgt.
Für weitere Informationen zum Einbau
einer Anhängerkupplung oder einer
Ausstattung vom Typ TAXI, wenden Sie sich
bitte an einen Vertreter des
PEUGEOT-Händlernetzes.

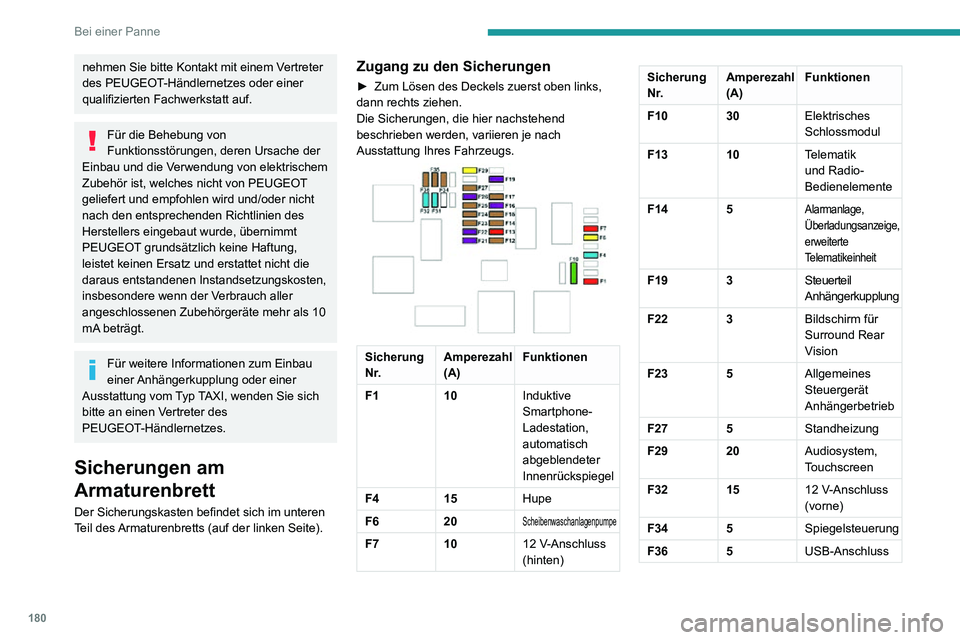

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
► Zum Lösen des Deckels zuerst oben links, dann rechts ziehen.
Die Sicherungen, die hier nachstehend
beschrieben werden, variieren je nach
Ausstattung Ihres Fahrzeugs.


Sicherung
N r. Amperezahl
(A)Funktionen
F1 10Induktive
Smartphone-
Ladestation,
automatisch
abgeblendeter
Innenrückspiegel
F4 15Hupe
F6 20
Scheibenwaschanlagenpumpe
F71012 V-Anschluss (hinten)
Sicherung
N r.Amperezahl
(A)Funktionen
F10 30Elektrisches
Schlossmodul
F13 10Telematik
und Radio-
Bedienelemente
F14 5
Alarmanlage,
Überladungsanzeige,
erweiterte
Telematikeinheit
F193Steuerteil
Anhängerkupplung
F22 3Bildschirm für
Surround Rear
Vision
F23 5Allgemeines
Steuergerät
Anhängerbetrieb
F27 5Standheizung
F29 20Audiosystem,
Touchscreen
F32 15
12 V-Anschluss (vorne)
F34 5Spiegelsteuerung
F36 5USB-Anschluss

181
Bei einer Panne

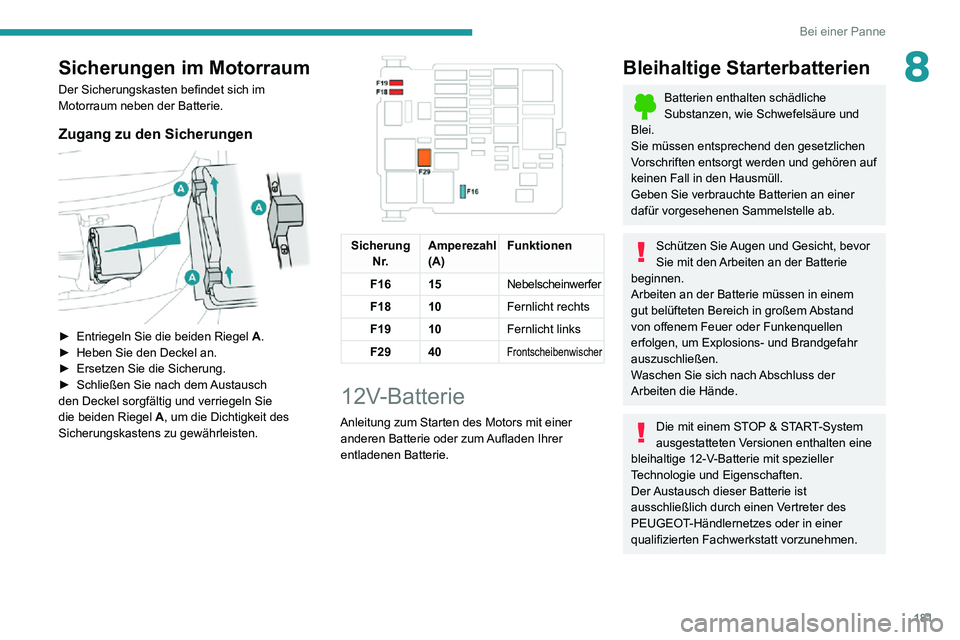

8Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen

► Entriegeln Sie die beiden Riegel A.► Heben Sie den Deckel an.► Ersetzen Sie die Sicherung.► Schließen Sie nach dem Austausch den Deckel sorgfältig und verriegeln Sie
die beiden Riegel A, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.


Sicherung N r. Amperezahl
(A) Funktionen
F16 15 Nebelscheinwerfer
F18 10 Fernlicht rechts
F19 10 Fernlicht links
F29 40
Frontscheibenwischer
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche Substanzen, wie Schwefelsäure und
Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer
dafür vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12-V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt vorzunehmen.

182
Bei einer Panne

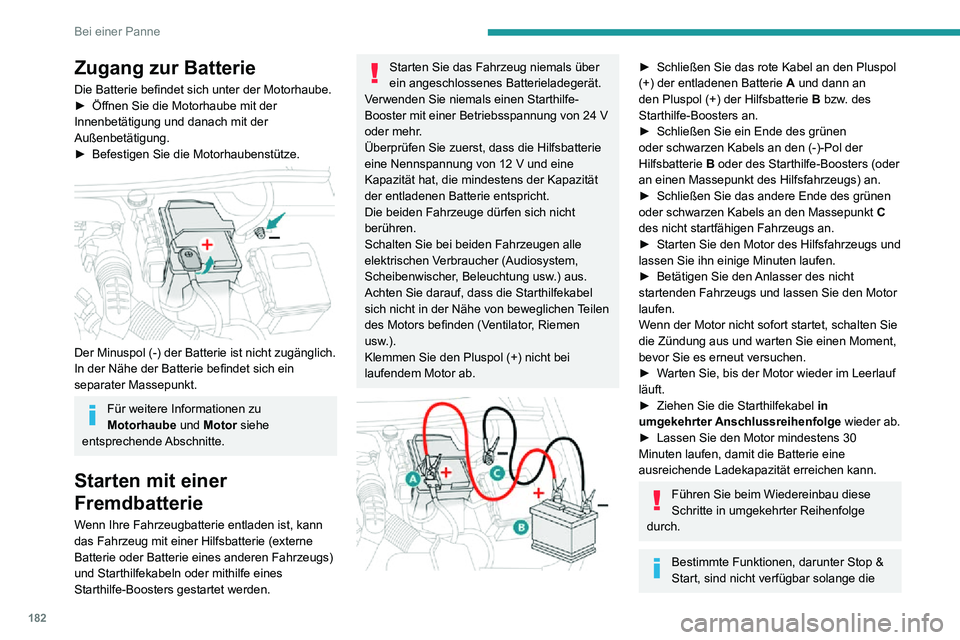

Zugang zur Batterie
Die Batterie befindet sich unter der Motorhaube.► Öffnen Sie die Motorhaube mit der Innenbetätigung und danach mit der
Außenbetätigung.
► Befestigen Sie die Motorhaubenstütze.

Der Minuspol (-) der Batterie ist nicht zugänglich.
In der Nähe der Batterie befindet sich ein
separater Massepunkt.
Für weitere Informationen zu
Motorhaube und Motor siehe
entsprechende Abschnitte.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines
Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24 V oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12 V und eine Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen Teilen
des Motors befinden (Ventilator, Riemen
usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Schließen Sie das rote Kabel an den Pluspol (+) der entladenen Batterie A und dann an
den Pluspol (+) der Hilfsbatterie B bzw. des
Starthilfe-Boosters an.
► Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-)-Pol der
Hilfsbatterie B oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
► Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C
des nicht startfähigen Fahrzeugs an.
► Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.► Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den Motor
laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
► Warten Sie, bis der Motor wieder im Leerlauf läuft.► Ziehen Sie die Starthilfekabel in
umgekehrter Anschlussreihenfolge wieder ab.
► Lassen Sie den Motor mindestens 30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Führen Sie beim Wiedereinbau diese
Schritte in umgekehrter Reihenfolge
durch.
Bestimmte Funktionen, darunter Stop &
Start, sind nicht verfügbar solange die

183
Bei einer Panne
8Batterie kein ausreichendes Ladeniveau
erreicht hat.

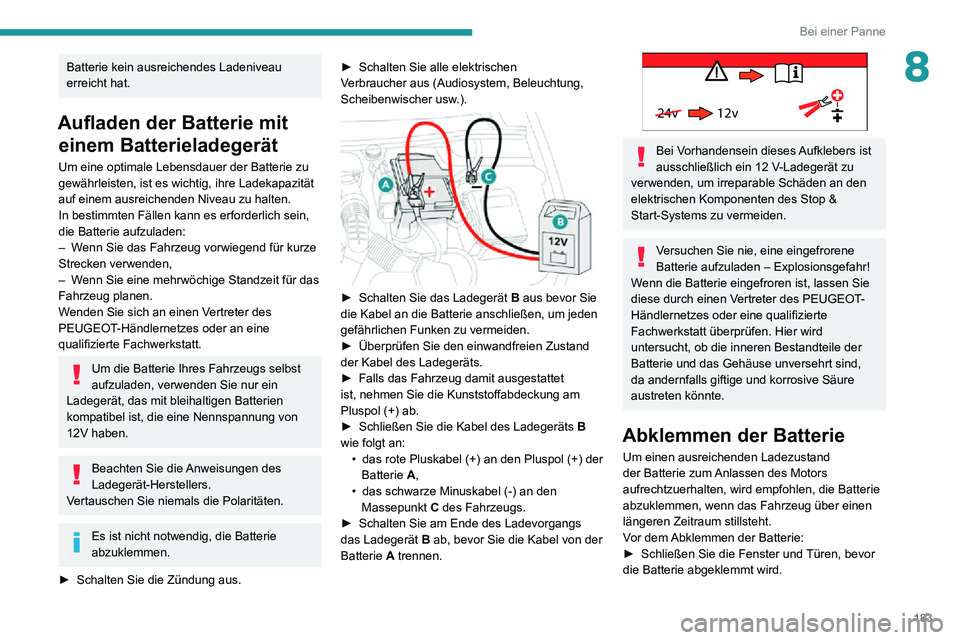

Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein,
die Batterie aufzuladen:
– Wenn Sie das Fahrzeug vorwiegend für kurze Strecken verwenden,– Wenn Sie eine mehrwöchige Standzeit für das Fahrzeug planen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst
aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von
12V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
► Schalten Sie die Zündung aus.
► Schalten Sie alle elektrischen Verbraucher aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.).


► Schalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
► Überprüfen Sie den einwandfreien Zustand der Kabel des Ladegeräts.► Falls das Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
► Schließen Sie die Kabel des Ladegeräts B
wie folgt an:
• das rote Pluskabel (+) an den Pluspol (+) der Batterie A,• das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.► Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.

24v 12v
Bei Vorhandensein dieses Aufklebers ist ausschließlich ein 12 V-Ladegerät zu verwenden, um irreparable Schäden an den
elektrischen Komponenten des Stop &
Start-Systems zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird
untersucht, ob die inneren Bestandteile der
Batterie und das Gehäuse unversehrt sind,
da andernfalls giftige und korrosive Säure
austreten könnte.
Abklemmen der Batterie
Um einen ausreichenden Ladezustand
der Batterie zum Anlassen des Motors
aufrechtzuerhalten, wird empfohlen, die Batterie
abzuklemmen, wenn das Fahrzeug über einen
längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
► Schließen Sie die Fenster und Türen, bevor die Batterie abgeklemmt wird.

184
Bei einer Panne
► Schalten Sie alle elektrischen Verbraucher aus (Autoradio, Scheibenwischer, Leuchten
usw.).
► Schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.
Klemmen Sie an der Batterie nur den Pluspol
(+) ab.

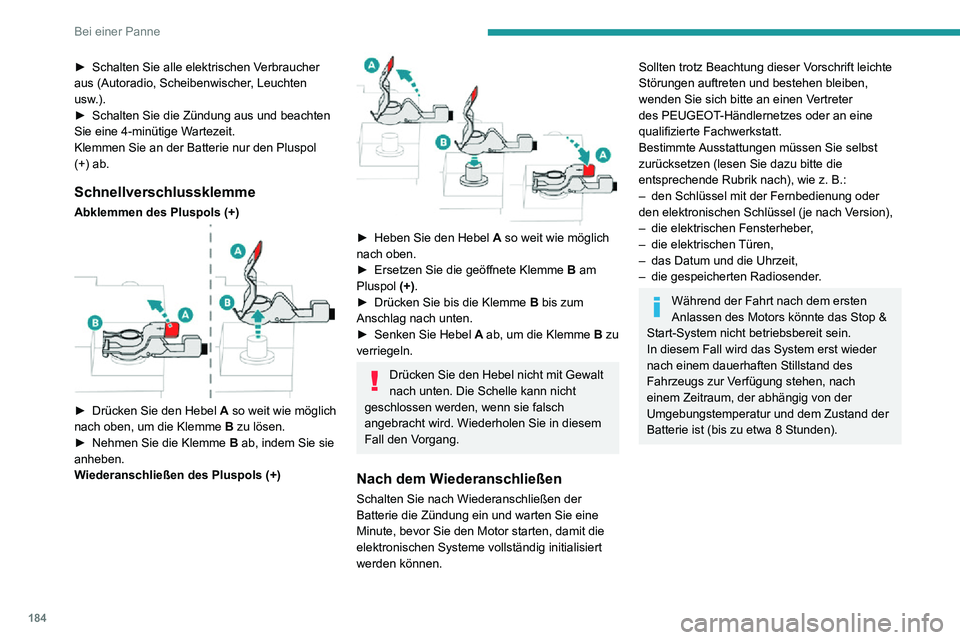

Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
► Nehmen Sie die Klemme B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)


► Heben Sie den Hebel A so weit wie möglich
nach oben.
► Ersetzen Sie die geöffnete Klemme B am
Pluspol (+).
► Drücken Sie bis die Klemme B bis zum
Anschlag nach unten.
► Senken Sie Hebel A ab, um die Klemme B zu
verriegeln.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in diesem
Fall den Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach Wiederanschließen der
Batterie die Zündung ein und warten Sie eine
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie selbst
zurücksetzen (lesen Sie dazu bitte die
entsprechende Rubrik nach), wie z. B.:
– den Schlüssel mit der Fernbedienung oder den elektronischen Schlüssel (je nach Version),– die elektrischen Fensterheber ,– die elektrischen Türen,– das Datum und die Uhrzeit,– die gespeicherten Radiosender .
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).

185

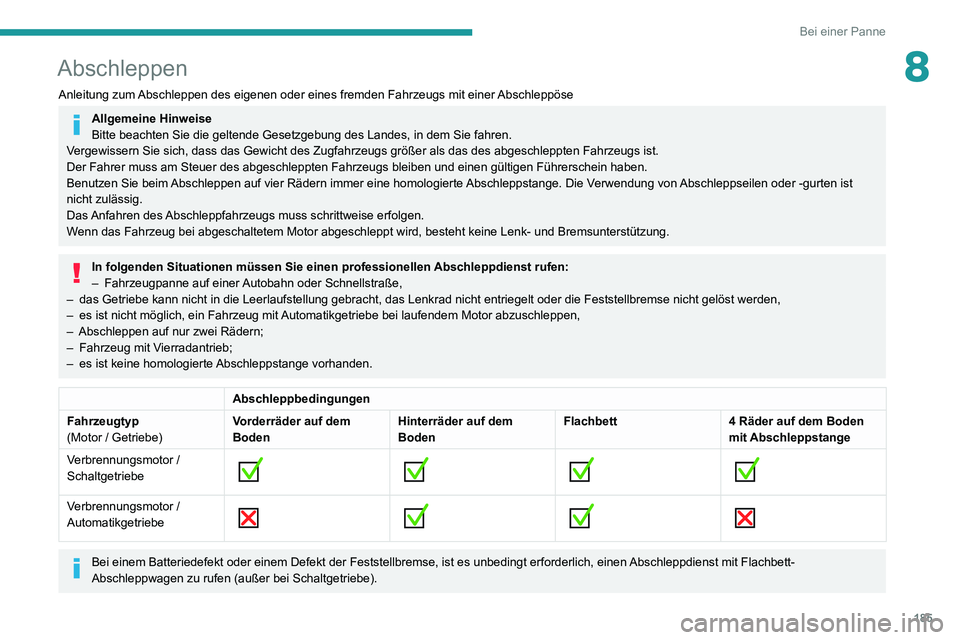

Bei einer Panne
8Abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer Abschleppöse
Allgemeine Hinweise
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als\
das des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen\
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist
nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor abgeschleppt wird, besteht kei\
ne Lenk- und Bremsunterstützung.
In folgenden Situationen müssen Sie einen professionellen Abschleppdienst rufen:– Fahrzeugpanne auf einer Autobahn oder Schnellstraße,– das Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad ni\
cht entriegelt oder die Feststellbremse nicht gelöst werden,– es ist nicht möglich, ein Fahrzeug mit Automatikgetriebe bei laufendem Motor abzuschleppen,– Abschleppen auf nur zwei Rädern;– Fahrzeug mit Vierradantrieb;– es ist keine homologierte Abschleppstange vorhanden.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
BodenHinterräder auf dem
BodenFlachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Schaltgetriebe








Verbrennungsmotor /
Automatikgetriebe





Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbett-
Abschleppwagen zu rufen (außer bei Schaltgetriebe).

186
Bei einer Panne

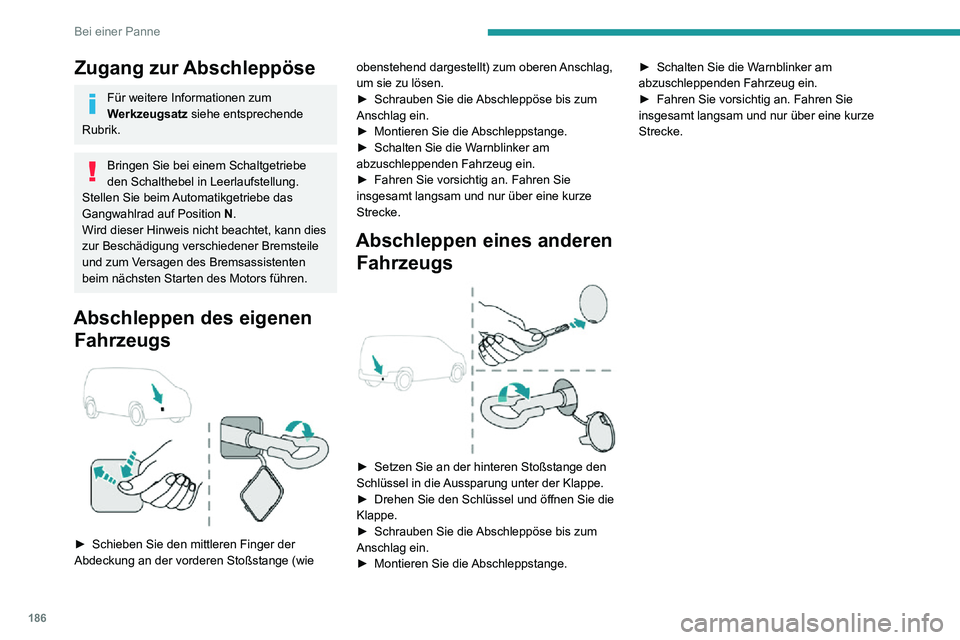

Zugang zur Abschleppöse
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende
Rubrik.
Bringen Sie bei einem Schaltgetriebe
den Schalthebel in Leerlaufstellung.
Stellen Sie beim Automatikgetriebe das
Gangwahlrad auf Position N.
Wird dieser Hinweis nicht beachtet, kann dies
zur Beschädigung verschiedener Bremsteile
und zum Versagen des Bremsassistenten
beim nächsten Starten des Motors führen.
Abschleppen des eigenen Fahrzeugs


► Schieben Sie den mittleren Finger der Abdeckung an der vorderen Stoßstange (wie obenstehend dargestellt) zum oberen Anschlag,
um sie zu lösen.
► Schrauben Sie die
Abschleppöse bis zum Anschlag ein.► Montieren Sie die Abschleppstange.► Schalten Sie die W arnblinker am abzuschleppenden Fahrzeug ein.► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze
Strecke.
Abschleppen eines anderen
Fahrzeugs


► Setzen Sie an der hinteren Stoßstange den Schlüssel in die Aussparung unter der Klappe.► Drehen Sie den Schlüssel und öffnen Sie die Klappe.► Schrauben Sie die Abschleppöse bis zum
Anschlag ein.► Montieren Sie die Abschleppstange.
► Schalten Sie die W arnblinker am abzuschleppenden Fahrzeug ein.► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze
Strecke.

187

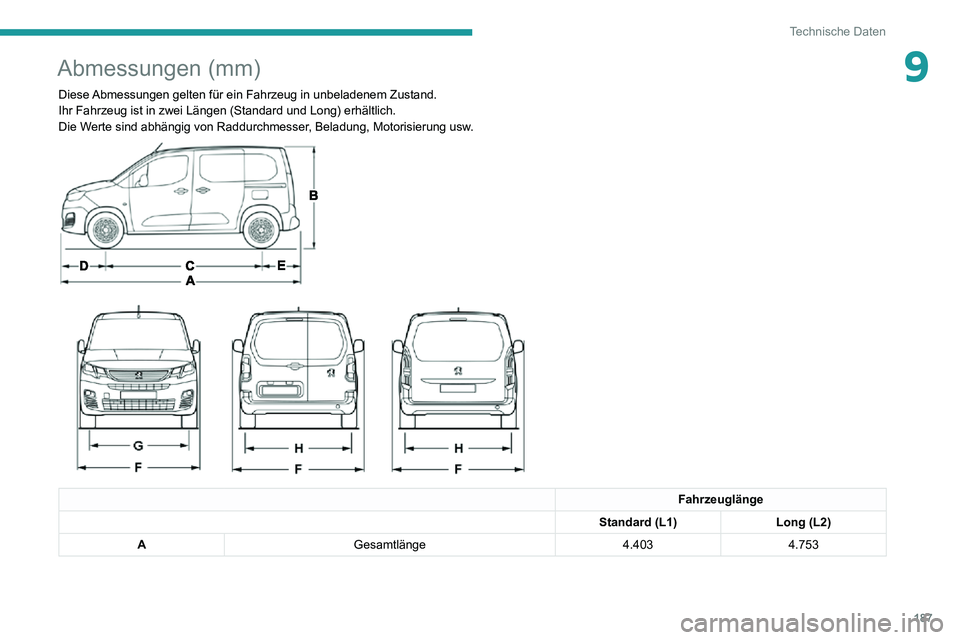

Technische Daten
9Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.Ihr Fahrzeug ist in zwei Längen (Standard und Long) erhältlich.Die Werte sind abhängig von Raddurchmesser, Beladung, Motorisierung usw.


Fahrzeuglänge
Standard (L1) Long (L2)
A Gesamtlänge 4.4034.753

188

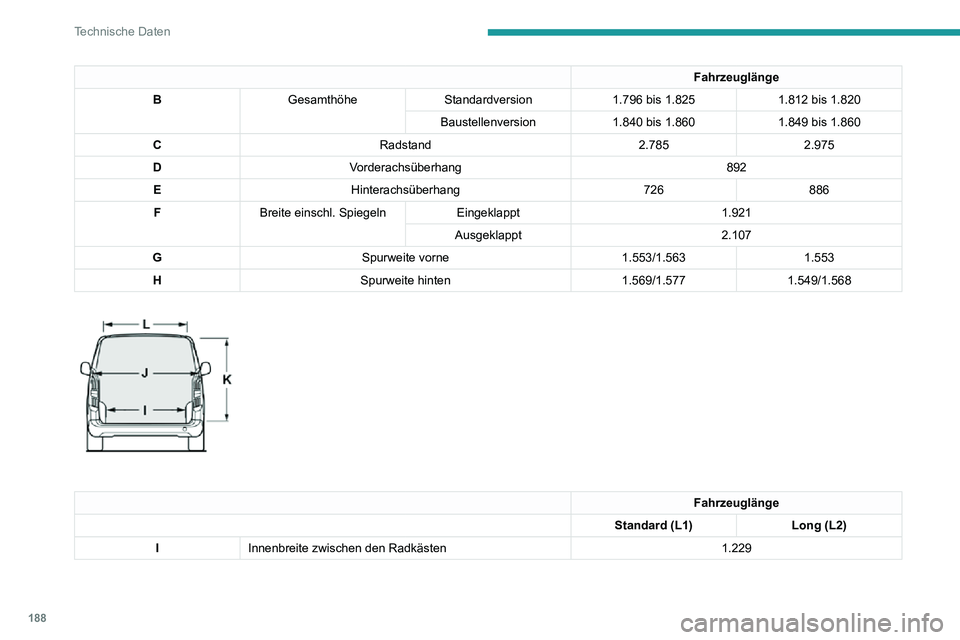

Technische Daten
Fahrzeuglänge
JMaximale Innenbreite Ohne seitliche Schiebetür 1.733
Mit 1 seitlichen Schiebetür 1.630
Mit 2 seitlichen
Schiebetüren 1.527
K Nutzbare Höhe der Öffnung Mit Flügeltüren 1.137
Mit Heckklappe 1.197
L Nutzbare Breite der Öffnung 1.242


Fahrzeuglänge
Standard (L1) Long (L2)
M Nutzbare Höhe der Öffnung 1.072
N Ladehöhe innen
(variiert je nach Neigung des Bodens und Krümmung des
Dachs) 1.200 bis 1.270
W Höhe der
LaderaumschwelleStandardversion
548 bis 588X
Standardversion mit
erhöhter Nutzlast 568 bis 578
561 bis 565
Baustellenversion 602 bis 610605 bis 610
Fahrzeuglänge
B Gesamthöhe Standardversion 1.796 bis 1.8251.812 bis 1.820
Baustellenversion 1.840 bis 1.8601.849 bis 1.860
C Radstand 2.7852.975
D Vorderachsüberhang 892
E Hinterachsüberhang 726886
F Breite einschl. Spiegeln Eingeklappt 1.921
Ausgeklappt 2.107
G Spurweite vorne 1.553/1.5631.553
H Spurweite hinten 1.569/1.5771.549/1.568


Fahrzeuglänge
Standard (L1) Long (L2)
I Innenbreite zwischen den Radkästen 1.229
