PEUGEOT PARTNER 2021 Betriebsanleitungen (in German)

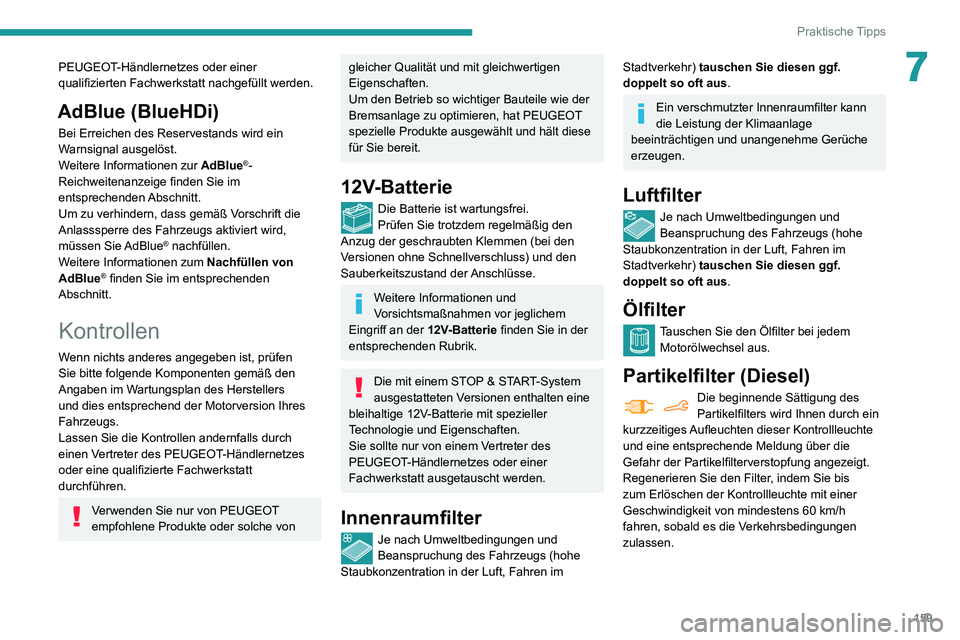

159
Praktische Tipps
7PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt werden.
AdBlue (BlueHDi)
Bei Erreichen des Reservestands wird ein
Warnsignal ausgelöst.
Weitere Informationen zur AdBlue
®-
Reichweitenanzeige finden Sie im
entsprechenden Abschnitt.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird,
müssen Sie AdBlue
® nachfüllen.
Weitere Informationen zum Nachfüllen von
AdBlue
® finden Sie im entsprechenden
Abschnitt.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen
Sie bitte folgende Komponenten gemäß den
Angaben im Wartungsplan des Herstellers
und dies entsprechend der Motorversion Ihres
Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt
durchführen.
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
12V-Batterie
Die Batterie ist wartungsfrei.Prüfen Sie trotzdem regelmäßig den
Anzug der geschraubten Klemmen (bei den
Versionen ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse.
Weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem
Eingriff an der 12V-Batterie finden Sie in der
entsprechenden Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Sie sollte nur von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
Fachwerkstatt ausgetauscht werden.
Innenraumfilter
Je nach Umweltbedingungen und Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf.
doppelt so oft aus .
Ein verschmutzter Innenraumfilter kann
die Leistung der Klimaanlage
beeinträchtigen und unangenehme Gerüche
erzeugen.
Luftfilter
Je nach Umweltbedingungen und Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf.
doppelt so oft aus .
Ölfilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus.
Partikelfilter (Diesel)
Die beginnende Sättigung des Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser Kontrollleuchte
und eine entsprechende Meldung über die
Gefahr der Partikelfilterverstopfung angezeigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60 km/h fahren, sobald es die Verkehrsbedingungen
zulassen.

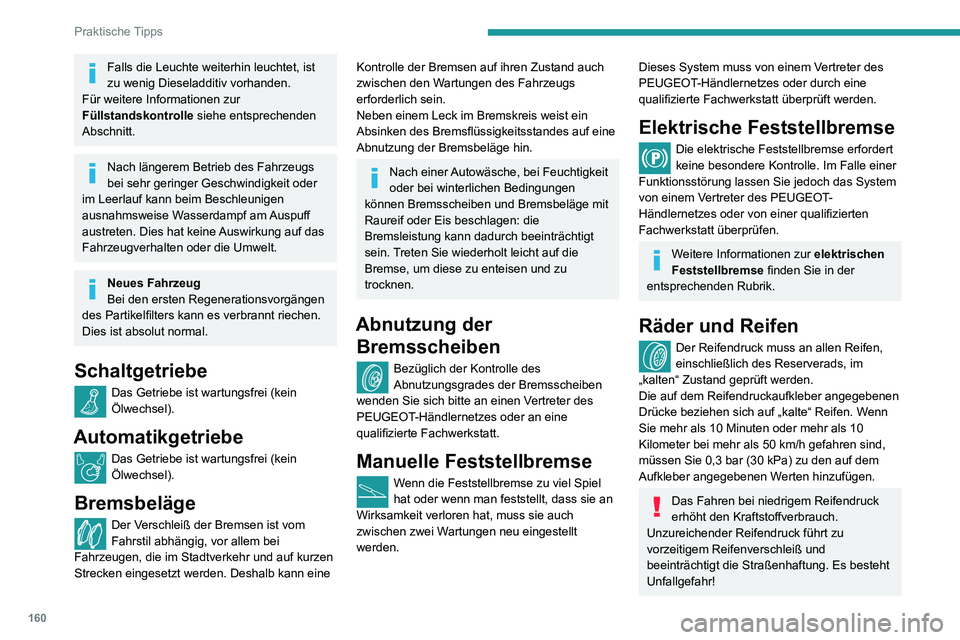

160
Praktische Tipps
Das Fahren mit verschlissenen oder beschädigten Reifen beeinträchtigt die
Wirksamkeit der Bremsen und das Fahrverhalten
des Fahrzeugs. Regelmäßige Inspektion der
Reifen (Lauffläche und Seiten) und der Felgen
sowie Kontrolle der Ventile wird empfohlen.
Wenn die Verschleißindikatoren mit der
Lauffläche eine Ebene bilden, dann beträgt
die Profiltiefe weniger als 1,6 mm; die Reifen
müssen umgehend ausgetauscht werden.
Der Einsatz von verschieden großen Reifen und
von anderen Reifen als spezifiziert beeinträchtigt
die Lebensdauer der Reifen, ihre Drehung,
die Bodenfreiheit und die Genauigkeit des
Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen
an der Vorder- und der Hinterachse kann zu
Steuerfehlern im ESP-System führen.
AdBlue® (BlueHDi)
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat PEUGEOT entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus dem SCR-System (selektive
katalytische Reduktion) und einem Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
Falls die Leuchte weiterhin leuchtet, ist
zu wenig Dieseladditiv vorhandenK
F

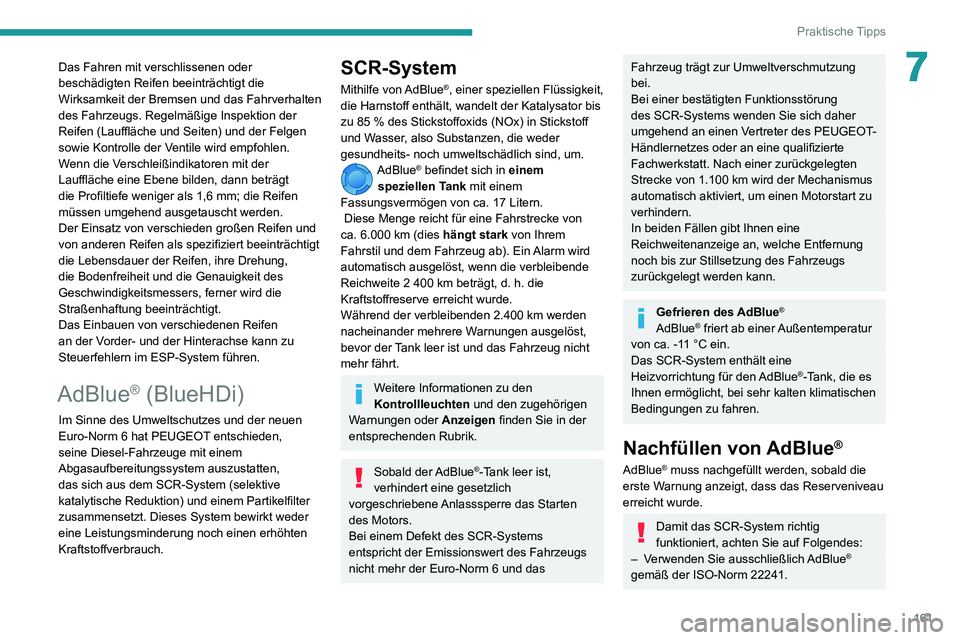

161
Praktische Tipps
7Das Fahren mit verschlissenen oder
beschädigten Reifen beeinträchtigt die
Wirksamkeit der Bremsen und das Fahrverhalten
des Fahrzeugs. Regelmäßige Inspektion der
Reifen (Lauffläche und Seiten) und der Felgen
sowie Kontrolle der Ventile wird empfohlen.
Wenn die Verschleißindikatoren mit der
Lauffläche eine Ebene bilden, dann beträgt
die Profiltiefe weniger als 1,6 mm; die Reifen
müssen umgehend ausgetauscht werden.
Der Einsatz von verschieden großen Reifen und
von anderen Reifen als spezifiziert beeinträchtigt
die Lebensdauer der Reifen, ihre Drehung,
die Bodenfreiheit und die Genauigkeit des
Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen
an der Vorder- und der Hinterachse kann zu
Steuerfehlern im ESP-System führen.
AdBlue® (BlueHDi)
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat PEUGEOT entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus dem SCR-System (selektive
katalytische Reduktion) und einem Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Harnstoff enthält, wandelt der Katalysator bis
zu 85 % des Stickstoffoxids (NOx) in Stickstoff und Wasser, also Substanzen, die weder
gesundheits- noch umweltschädlich sind, um.
AdBlue® befindet sich in einem
speziellen Tank mit einem
Fassungsvermögen von ca. 17 Litern.
Diese Menge reicht für eine Fahrstrecke von
ca. 6.000 km (dies hängt stark von Ihrem
Fahrstil und dem Fahrzeug ab). Ein Alarm wird
automatisch ausgelöst, wenn die verbleibende
Reichweite 2 400 km beträgt, d. h. die Kraftstoffreserve erreicht wurde.Während der verbleibenden 2.400 km werden nacheinander mehrere Warnungen ausgelöst,
bevor der Tank leer ist und das Fahrzeug nicht
mehr fährt.
Weitere Informationen zu den
Kontrollleuchten und den zugehörigen
Warnungen oder Anzeigen finden Sie in der
entsprechenden Rubrik.
Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich
vorgeschriebene Anlasssperre das Starten
des Motors.
Bei einem Defekt des SCR-Systems
entspricht der Emissionswert des Fahrzeugs
nicht mehr der Euro-Norm 6 und das
Fahrzeug trägt zur Umweltverschmutzung
bei.
Bei einer bestätigten Funktionsstörung
des SCR-Systems wenden Sie sich daher
umgehend an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. Nach einer zurückgelegten
Strecke von 1.100 km wird der Mechanismus
automatisch aktiviert, um einen Motorstart zu
verhindern.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung
noch bis zur Stillsetzung des Fahrzeugs
zurückgelegt werden kann.
Gefrieren des AdBlue®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Tank, die es
Ihnen ermöglicht, bei sehr kalten klimatischen
Bedingungen zu fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald die
erste Warnung anzeigt, dass das Reserveniveau
erreicht wurde.
Damit das SCR-System richtig
funktioniert, achten Sie auf Folgendes:
– Verwenden Sie ausschließlich AdBlue®
gemäß der ISO-Norm 22241.

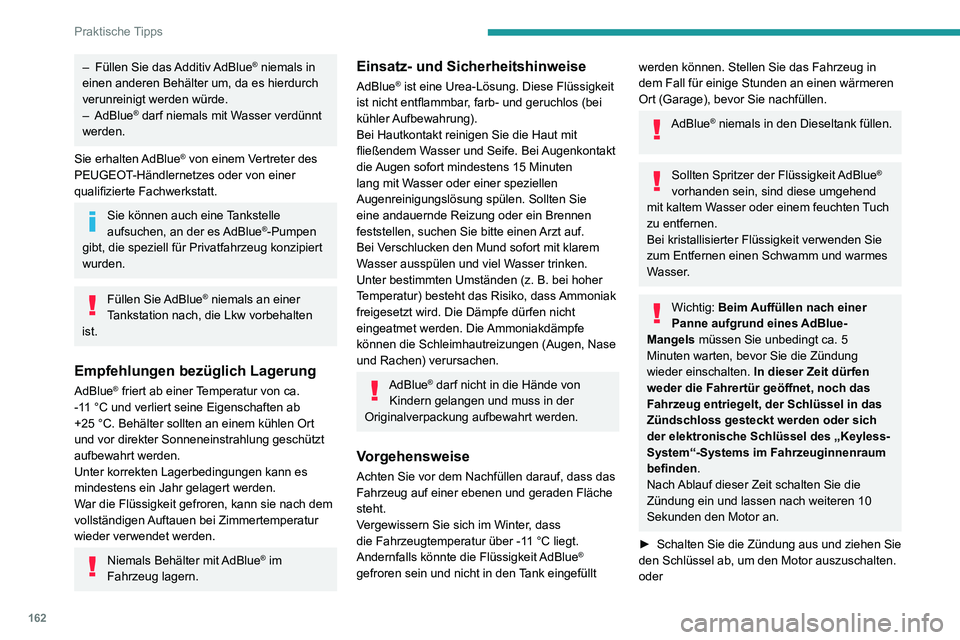

162
Praktische Tipps

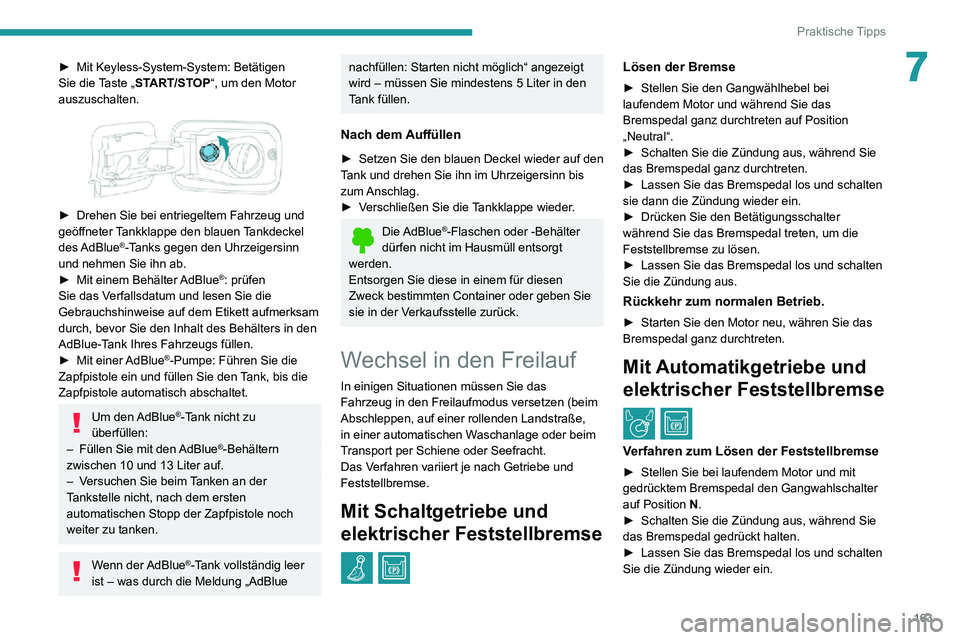

► Mit Keyless-System-System: Betätigen Sie die Taste „START/STOP“, um den Motor
auszuschalten.


► Drehen Sie bei entriegeltem Fahrzeug und geöffneter Tankklappe den blauen Tankdeckel
des AdBlue®-Tanks gegen den Uhrzeigersinn
und nehmen Sie ihn ab.
► Mit einem Behälter AdBlue®: prüfen
Sie das Verfallsdatum und lesen Sie die
Gebrauchshinweise auf dem Etikett aufmerksam
durch, bevor Sie den Inhalt des Behälters in den
AdBlue-Tank Ihres Fahrzeugs füllen.
► Mit einer AdBlue®-Pumpe: Führen Sie die
Zapfpistole ein und füllen Sie den Tank, bis die
Zapfpistole automatisch abschaltet.
Um den AdBlue®-Tank nicht zu
überfüllen:
– Füllen Sie mit den AdBlue®-Behältern
zwischen 10 und 13 Liter auf.
– Versuchen Sie beim Tanken an der Tankstelle nicht, nach dem ersten
automatischen Stopp der Zapfpistole noch
weiter zu tanken.
Wenn der AdBlue®-Tank vollständig leer
ist – was durch die Meldung „AdBlue
– Füllen Sie das Additiv AdBlue® niemals in
einen anderen Behälter um, da es hierdurch
verunreinigt werden würde.
– AdBlue® darf niemals mit Wasser verdünnt
werden.
Sie erhalten AdBlue
® von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierte Fachwerkstatt.
Sie können auch eine Tankstelle
aufsuchen, an der es AdBlue®-Pumpen
gibt, die speziell für Privatfahrzeug konzipiert
wurden.
Füllen Sie AdBlue® niemals an einer
Tankstation nach, die Lkw vorbehalten
ist.
Empfehlungen bezüglich Lagerung
AdBlue® friert ab einer Temperatur von ca. -11 °C und verliert seine Eigenschaften ab +25 °C. Behälter sollten an einem kühlen Ort
und vor direkter Sonneneinstrahlung geschützt
aufbewahrt werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen bei Zimmertemperatur
wieder verwendet werden.
Niemals Behälter mit AdBlue® im
Fahrzeug lagern.
Einsatz- und Sicherheitshinweise
AdBlue® ist eine Urea-Lösung. Diese Flüssigkeit
ist nicht entflammbar, farb- und geruchlos (bei
kühler Aufbewahrung).
Bei Hautkontakt reinigen Sie die Haut mit
fließendem Wasser und Seife. Bei Augenkontakt
die Augen sofort mindestens 15 Minuten
lang mit Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollten Sie
eine andauernde Reizung oder ein Brennen
feststellen, suchen Sie bitte einen Arzt auf.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z. B. bei hoher Temperatur) besteht das Risiko, dass Ammoniak
freigesetzt wird. Die Dämpfe dürfen nicht
eingeatmet werden. Die Ammoniakdämpfe
können die Schleimhautreizungen (Augen, Nase
und Rachen) verursachen.
AdBlue® darf nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass das
Fahrzeug auf einer ebenen und geraden Fläche
steht.
Vergewissern Sie sich im Winter, dass
die Fahrzeugtemperatur über -11 °C liegt. Andernfalls könnte die Flüssigkeit AdBlue®
gefroren sein und nicht in den Tank eingefüllt
werden können. Stellen Sie das Fahrzeug in
dem Fall für einige Stunden an einen wärmeren
Ort (Garage), bevor Sie nachfüllen.
AdBlue® niemals in den Dieseltank füllen.
Sollten Spritzer der Flüssigkeit AdBlue®
vorhanden sein, sind diese umgehend
mit kaltem Wasser oder einem feuchten Tuch
zu entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie
zum Entfernen einen Schwamm und warmes
Wasser.
Wichtig: Beim Auffüllen nach einer
Panne aufgrund eines AdBlue-
Mangels müssen Sie unbedingt ca. 5
Minuten warten, bevor Sie die Zündung
wieder einschalten. ln dieser Zeit dürfen
weder die Fahrertür geöffnet, noch das
Fahrzeug entriegelt, der Schlüssel in das
Zündschloss gesteckt werden oder sich
der elektronische Schlüssel des „Keyless-
System“-Systems im Fahrzeuginnenraum
befinden .
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren 10
Sekunden den Motor an.
► Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab, um den Motor auszuschalten.
oder

163
Praktische Tipps
7► Mit Keyless-System-System: Betätigen Sie die Taste „START/STOP“, um den Motor
auszuschalten.


► Drehen Sie bei entriegeltem Fahrzeug und geöffneter Tankklappe den blauen Tankdeckel
des AdBlue®-Tanks gegen den Uhrzeigersinn
und nehmen Sie ihn ab.
► Mit einem Behälter AdBlue®: prüfen
Sie das Verfallsdatum und lesen Sie die
Gebrauchshinweise auf dem Etikett aufmerksam
durch, bevor Sie den Inhalt des Behälters in den
AdBlue-Tank Ihres Fahrzeugs füllen.
► Mit einer AdBlue®-Pumpe: Führen Sie die
Zapfpistole ein und füllen Sie den Tank, bis die
Zapfpistole automatisch abschaltet.
Um den AdBlue®-Tank nicht zu
überfüllen:
– Füllen Sie mit den AdBlue®-Behältern
zwischen 10 und 13 Liter auf.
– Versuchen Sie beim Tanken an der Tankstelle nicht, nach dem ersten
automatischen Stopp der Zapfpistole noch
weiter zu tanken.
Wenn der AdBlue®-Tank vollständig leer
ist – was durch die Meldung „AdBlue
nachfüllen: Starten nicht möglich“ angezeigt
wird – müssen Sie mindestens 5 Liter in den
Tank füllen.
Nach dem Auffüllen
► Setzen Sie den blauen Deckel wieder auf den Tank und drehen Sie ihn im Uhrzeigersinn bis
zum Anschlag.
► Verschließen Sie die Tankklappe wieder.
Die AdBlue®-Flaschen oder -Behälter
dürfen nicht im Hausmüll entsorgt
werden.
Entsorgen Sie diese in einem für diesen
Zweck bestimmten Container oder geben Sie
sie in der Verkaufsstelle zurück.
Wechsel in den Freilauf
In einigen Situationen müssen Sie das
Fahrzeug in den Freilaufmodus versetzen (beim
Abschleppen, auf einer rollenden Landstraße,
in einer automatischen Waschanlage oder beim
Transport per Schiene oder Seefracht.
Das Verfahren variiert je nach Getriebe und
Feststellbremse.
Mit Schaltgetriebe und
elektrischer Feststellbremse
/
Lösen der Bremse
► Stellen Sie den Gangwählhebel bei laufendem Motor und während Sie das
Bremspedal ganz durchtreten auf Position
„Neutral“.
► Schalten Sie die Zündung aus, während Sie das Bremspedal ganz durchtreten.► Lassen Sie das Bremspedal los und schalten sie dann die Zündung wieder ein.► Drücken Sie den Betätigungsschalter während Sie das Bremspedal treten, um die
Feststellbremse zu lösen.
► Lassen Sie das Bremspedal los und schalten Sie die Zündung aus.
Rückkehr zum normalen Betrieb.
► Starten Sie den Motor neu, währen Sie das Bremspedal ganz durchtreten.
Mit Automatikgetriebe und
elektrischer Feststellbremse
/
Verfahren zum Lösen der Feststellbremse
► Stellen Sie bei laufendem Motor und mit gedrücktem Bremspedal den Gangwahlschalter
auf Position N.
► Schalten Sie die Zündung aus, während Sie das Bremspedal gedrückt halten.► Lassen Sie das Bremspedal los und schalten Sie die Zündung wieder ein.

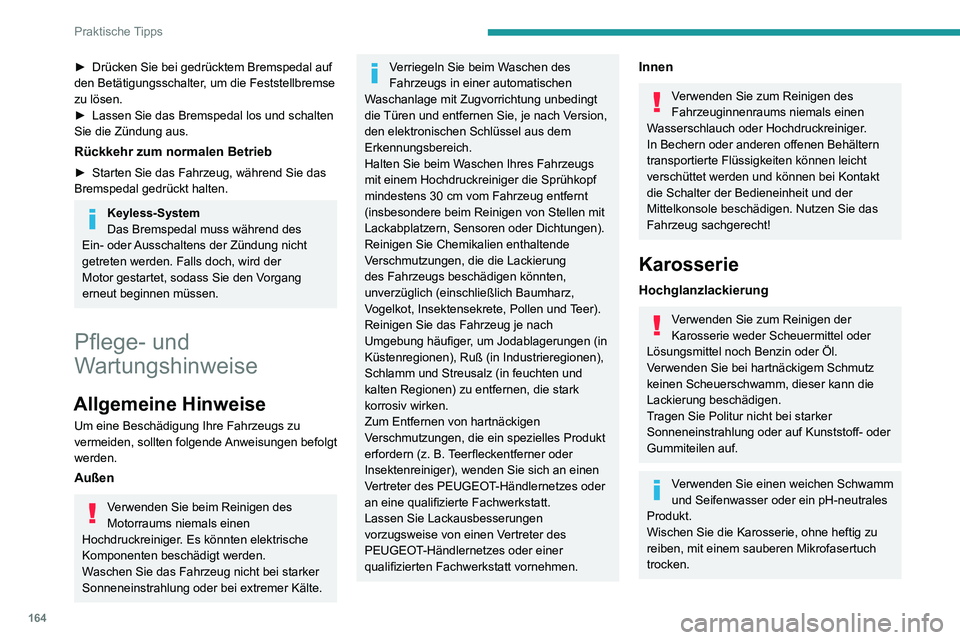

164
Praktische Tipps
Tragen Sie Politur auf dem sauberen und trockenen Fahrzeug auf.
Beachten Sie die auf dem Produkt
angegebene Gebrauchsanweisung.
Aufkleber
(Je nach Ausführung)
Verwenden Sie zum Reinigen des
Fahrzeugs keinen Hochdruckreiniger.
Dadurch könnten die Aufkleber abgelöst oder
beschädigt werden.
Verwenden Sie einen Wasserstrahl mit
hohem Durchfluss mit einer Temperatur
zwischen 25 °C und 40 °C.
Führen Sie den Wasserstrahl senkrecht
zu den Aufklebern über die zu reinigende
Oberfläche.
Spülen Sie das Fahrzeug mit
demineralisiertem Wasser.
► Drücken Sie bei gedrücktem Bremspedal auf den Betätigungsschalter, um die Feststellbremse
zu lösen.
► Lassen Sie das Bremspedal los und schalten Sie die Zündung aus.
Rückkehr zum normalen Betrieb
► Starten Sie das Fahrzeug, während Sie das Bremspedal gedrückt halten.
Keyless-System
Das Bremspedal muss während des
Ein- oder Ausschaltens der Zündung nicht
getreten werden. Falls doch, wird der
Motor gestartet, sodass Sie den Vorgang
erneut beginnen müssen.
Pflege- und
Wartungshinweise
Allgemeine Hinweise
Um eine Beschädigung Ihre Fahrzeugs zu
vermeiden, sollten folgende Anweisungen befolgt
werden.
Außen
Verwenden Sie beim Reinigen des
Motorraums niemals einen
Hochdruckreiniger. Es könnten elektrische
Komponenten beschädigt werden.
Waschen Sie das Fahrzeug nicht bei starker
Sonneneinstrahlung oder bei extremer Kälte.
Verriegeln Sie beim Waschen des
Fahrzeugs in einer automatischen
Waschanlage mit Zugvorrichtung unbedingt
die Türen und entfernen Sie, je nach Version,
den elektronischen Schlüssel aus dem
Erkennungsbereich.
Halten Sie beim Waschen Ihres Fahrzeugs
mit einem Hochdruckreiniger die Sprühkopf
mindestens 30 cm vom Fahrzeug entfernt
(insbesondere beim Reinigen von Stellen mit
Lackabplatzern, Sensoren oder Dichtungen).
Reinigen Sie Chemikalien enthaltende
Verschmutzungen, die die Lackierung
des Fahrzeugs beschädigen könnten,
unverzüglich (einschließlich Baumharz,
Vogelkot, Insektensekrete, Pollen und Teer).
Reinigen Sie das Fahrzeug je nach
Umgebung häufiger, um Jodablagerungen (in
Küstenregionen), Ruß (in Industrieregionen),
Schlamm und Streusalz (in feuchten und
kalten Regionen) zu entfernen, die stark
korrosiv wirken.
Zum Entfernen von hartnäckigen
Verschmutzungen, die ein spezielles Produkt
erfordern (z. B. Teerfleckentferner oder
Insektenreiniger), wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Lassen Sie Lackausbesserungen
vorzugsweise von einen Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt vornehmen.Innen
Verwenden Sie zum Reinigen des
Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können bei Kontakt
die Schalter der Bedieneinheit und der
Mittelkonsole beschädigen. Nutzen Sie das
Fahrzeug sachgerecht!
Karosserie
Hochglanzlackierung
Verwenden Sie zum Reinigen der
Karosserie weder Scheuermittel oder
Lösungsmittel noch Benzin oder Öl.
Verwenden Sie bei hartnäckigem Schmutz
keinen Scheuerschwamm, dieser kann die
Lackierung beschädigen.
Tragen Sie Politur nicht bei starker
Sonneneinstrahlung oder auf Kunststoff- oder
Gummiteilen auf.
Verwenden Sie einen weichen Schwamm
und Seifenwasser oder ein pH-neutrales
Produkt.
Wischen Sie die Karosserie, ohne heftig zu
reiben, mit einem sauberen Mikrofasertuch
trocken.

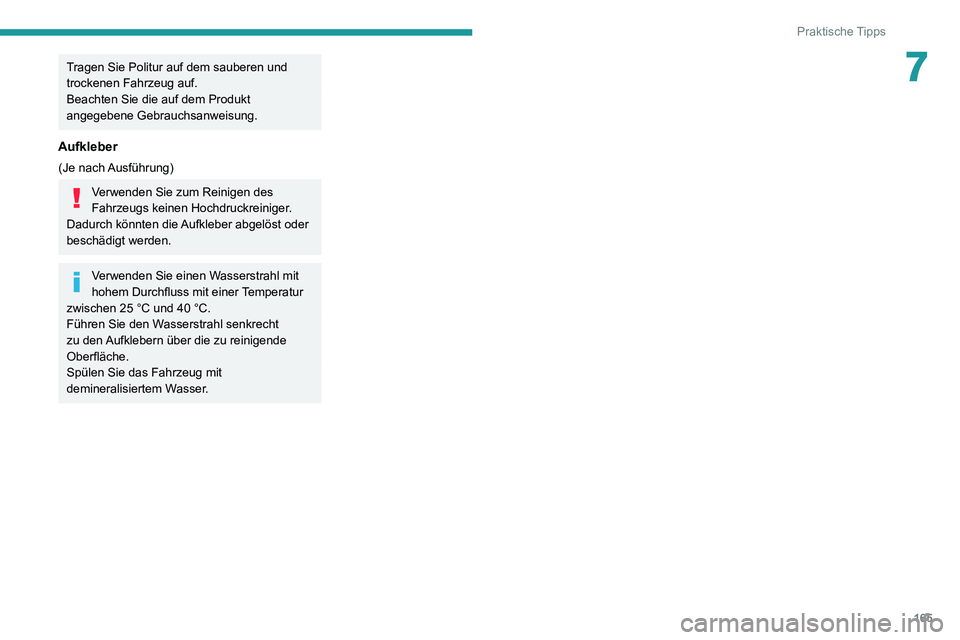

165
Praktische Tipps
7Tragen Sie Politur auf dem sauberen und
trockenen Fahrzeug auf.
Beachten Sie die auf dem Produkt
angegebene Gebrauchsanweisung.
Aufkleber
(Je nach Ausführung)
Verwenden Sie zum Reinigen des
Fahrzeugs keinen Hochdruckreiniger.
Dadurch könnten die Aufkleber abgelöst oder
beschädigt werden.
Verwenden Sie einen Wasserstrahl mit
hohem Durchfluss mit einer Temperatur
zwischen 25 °C und 40 °C.
Führen Sie den Wasserstrahl senkrecht
zu den Aufklebern über die zu reinigende
Oberfläche.
Spülen Sie das Fahrzeug mit
demineralisiertem Wasser.

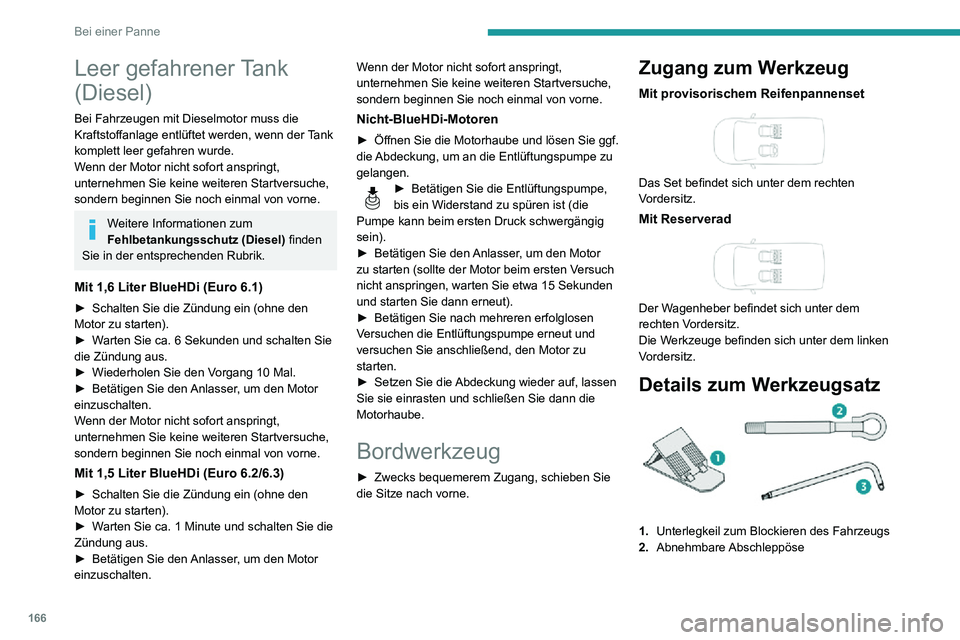

166
Bei einer Panne
Leer gefahrener Tank
(Diesel)
Bei Fahrzeugen mit Dieselmotor muss die
Kraftstoffanlage entlüftet werden, wenn der Tank
komplett leer gefahren wurde.
Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren Startversuche,
sondern beginnen Sie noch einmal von vorne.
Weitere Informationen zum
Fehlbetankungsschutz (Diesel) finden
Sie in der entsprechenden Rubrik.
Mit 1,6 Liter BlueHDi (Euro 6.1)
► Schalten Sie die Zündung ein (ohne den Motor zu starten).► Warten Sie ca. 6 Sekunden und schalten Sie die Zündung aus.► Wiederholen Sie den V organg 10 Mal.► Betätigen Sie den Anlasser, um den Motor einzuschalten.
Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren Startversuche,
sondern beginnen Sie noch einmal von vorne.
Mit 1,5 Liter BlueHDi (Euro 6.2/6.3)
► Schalten Sie die Zündung ein (ohne den Motor zu starten).► Warten Sie ca. 1 Minute und schalten Sie die Zündung aus.► Betätigen Sie den Anlasser, um den Motor einzuschalten. Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren Startversuche,
sondern beginnen Sie noch einmal von vorne.
Nicht-BlueHDi-Motoren
► Öffnen Sie die Motorhaube und lösen Sie ggf. die Abdeckung, um an die Entlüftungspumpe zu
gelangen.
► Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist (die
Pumpe kann beim ersten Druck schwergängig
sein).
► Betätigen Sie den Anlasser, um den Motor zu starten (sollte der Motor beim ersten Versuch
nicht anspringen, warten Sie etwa 15 Sekunden
und starten Sie dann erneut).
► Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut und
versuchen Sie anschließend, den Motor zu
starten.
► Setzen Sie die Abdeckung wieder auf, lassen Sie sie einrasten und schließen Sie dann die
Motorhaube.
Bordwerkzeug
► Zwecks bequemerem Zugang, schieben Sie die Sitze nach vorne.
Zugang zum Werkzeug
Mit provisorischem Reifenpannenset

Das Set befindet sich unter dem rechten
Vordersitz.
Mit Reserverad

Der Wagenheber befindet sich unter dem
rechten Vordersitz.
Die Werkzeuge befinden sich unter dem linken
Vordersitz.
Details zum Werkzeugsatz
1.Unterlegkeil zum Blockieren des Fahrzeugs
2. Abnehmbare Abschleppöse

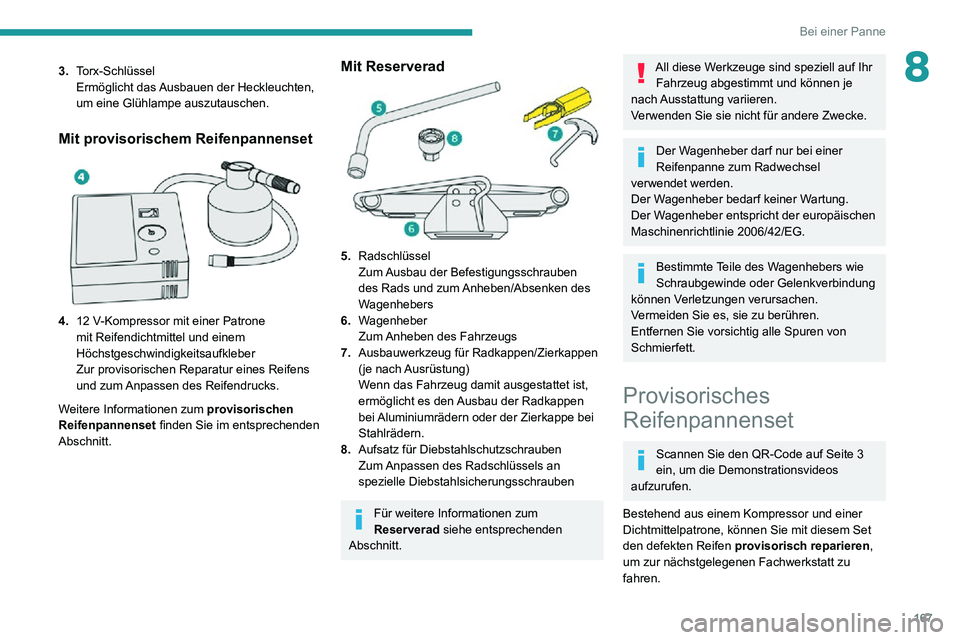

167
Bei einer Panne
83.Torx-Schlüssel
Ermöglicht das Ausbauen der Heckleuchten,
um eine Glühlampe auszutauschen.
Mit provisorischem Reifenpannenset

4.12 V-Kompressor mit einer Patrone mit Reifendichtmittel und einem
Höchstgeschwindigkeitsaufkleber
Zur provisorischen Reparatur eines Reifens
und zum Anpassen des Reifendrucks.
Weitere Informationen zum provisorischen
Reifenpannenset finden Sie im entsprechenden
Abschnitt.
Mit Reserverad
5. Radschlüssel
Zum Ausbau der Befestigungsschrauben
des Rads und zum Anheben/Absenken des
Wagenhebers
6. Wagenheber
Zum Anheben des Fahrzeugs
7. Ausbauwerkzeug für Radkappen/Zierkappen
(je nach Ausrüstung)
Wenn das Fahrzeug damit ausgestattet ist,
ermöglicht es den Ausbau der Radkappen
bei Aluminiumrädern oder der Zierkappe bei
Stahlrädern.
8. Aufsatz für Diebstahlschutzschrauben
Zum Anpassen des Radschlüssels an
spezielle Diebstahlsicherungsschrauben
Für weitere Informationen zum
Reserverad siehe entsprechenden
Abschnitt.
All diese Werkzeuge sind speziell auf Ihr Fahrzeug abgestimmt und können je
nach Ausstattung variieren.
Verwenden Sie sie nicht für andere Zwecke.
Der Wagenheber darf nur bei einer
Reifenpanne zum Radwechsel
verwendet werden.
Der Wagenheber bedarf keiner Wartung.
Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Bestimmte Teile des Wagenhebers wie
Schraubgewinde oder Gelenkverbindung
können Verletzungen verursachen.
Vermeiden Sie es, sie zu berühren.
Entfernen Sie vorsichtig alle Spuren von
Schmierfett.
Provisorisches
Reifenpannenset
Scannen Sie den QR-Code auf Seite 3 ein, um die Demonstrationsvideos
aufzurufen.
Bestehend aus einem Kompressor und einer
Dichtmittelpatrone, können Sie mit diesem Set
den defekten Reifen provisorisch reparieren,
um zur nächstgelegenen Fachwerkstatt zu
fahren.

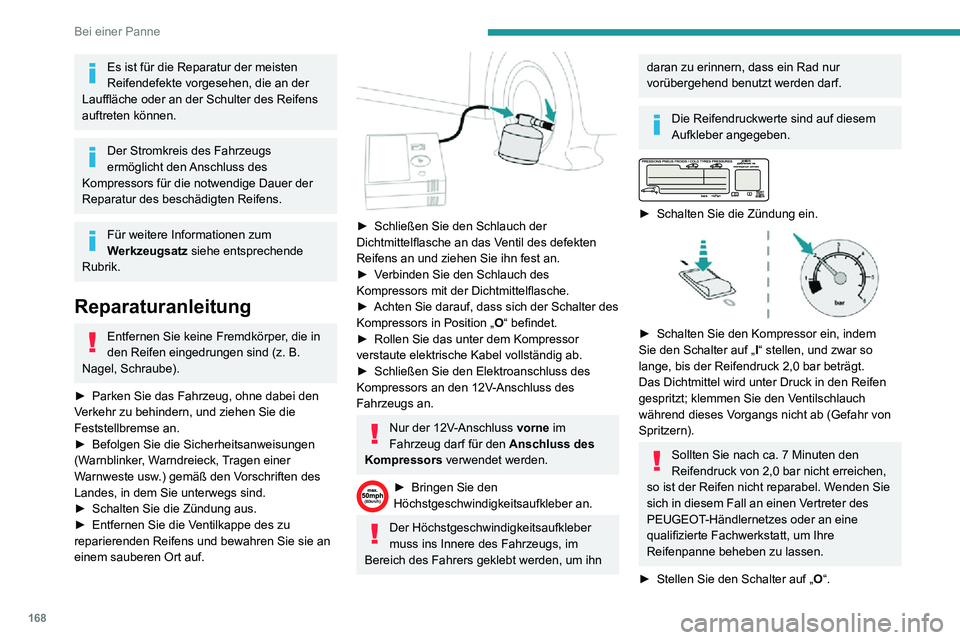

168
Bei einer Panne
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des Reifens
auftreten können.
Der Stromkreis des Fahrzeugs
ermöglicht den Anschluss des
Kompressors für die notwendige Dauer der
Reparatur des beschädigten Reifens.
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende
Rubrik.
Reparaturanleitung
Entfernen Sie keine Fremdkörper, die in
den Reifen eingedrungen sind (z. B.
Nagel, Schraube).
► Parken Sie das Fahrzeug, ohne dabei den Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
► Befolgen Sie die Sicherheitsanweisungen (Warnblinker, Warndreieck, Tragen einer
Warnweste usw.) gemäß den Vorschriften des
Landes, in dem Sie unterwegs sind.
► Schalten Sie die Zündung aus.► Entfernen Sie die V entilkappe des zu reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.


► Schließen Sie den Schlauch der Dichtmittelflasche an das Ventil des defekten
Reifens an und ziehen Sie ihn fest an.
► Verbinden Sie den Schlauch des Kompressors mit der Dichtmittelflasche.► Achten Sie darauf, dass sich der Schalter des Kompressors in Position „ O“ befindet.► Rollen Sie das unter dem Kompressor verstaute elektrische Kabel vollständig ab.► Schließen Sie den Elektroanschluss des Kompressors an den 12V-Anschluss des
Fahrzeugs an.
Nur der 12V-Anschluss vorne im
Fahrzeug darf für den Anschluss des
Kompressors verwendet werden.
► Bringen Sie den Höchstgeschwindigkeitsaufkleber an.
Der Höchstgeschwindigkeitsaufkleber
muss ins Innere des Fahrzeugs, im
Bereich des Fahrers geklebt werden, um ihn
daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.


► Schalten Sie die Zündung ein.

► Schalten Sie den Kompressor ein, indem Sie den Schalter auf „ I“ stellen, und zwar so
lange, bis der Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in den Reifen
gespritzt; klemmen Sie den Ventilschlauch
während dieses Vorgangs nicht ab (Gefahr von
Spritzern).
Sollten Sie nach ca. 7 Minuten den
Reifendruck von 2,0 bar nicht erreichen,
so ist der Reifen nicht reparabel. Wenden Sie
sich in diesem Fall an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
► Stellen Sie den Schalter auf „O“.
