169

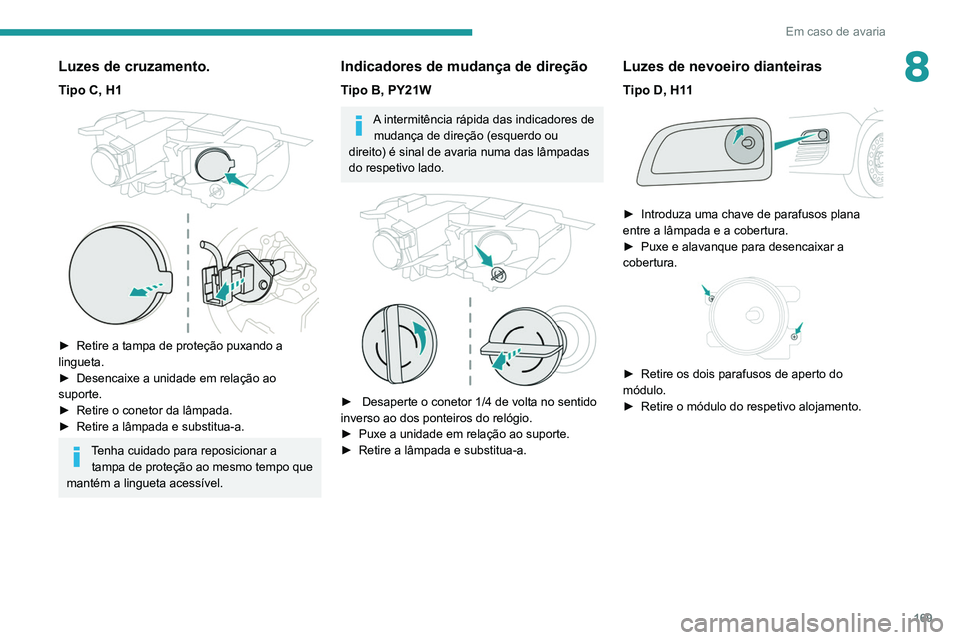

Em caso de avaria
8Luzes de cruzamento.
Tipo C, H1

► Retire a tampa de proteção puxando a
lingueta.
►

Desencaixe a unidade em relação ao
suporte.
►


Retire o conetor da lâmpada.
►


Retire a lâmpada e substitua-a.
Tenha cuidado para reposicionar a tampa de proteção ao mesmo tempo que
mantém a lingueta acessível.
Indicadores de mudança de direção
Tipo B, PY21W
A intermitência rápida das indicadores de mudança de direção (esquerdo ou
direito) é sinal de avaria numa das lâmpadas
do respetivo lado.


► Desaperte o conetor 1/4 de volta no sentido
inverso ao dos ponteiros do relógio.
►

Puxe a unidade em relação ao suporte.
►


Retire a lâmpada e substitua-a.
Luzes de nevoeiro dianteiras
Tipo D, H11

► Introduza uma chave de parafusos plana
entre a lâmpada e a cobertura.
►

Puxe e alavanque para desencaixar a
cobertura.


► Retire os dois parafusos de aperto do
módulo.
►

Retire o módulo do respetivo alojamento.

170
Em caso de avaria
Tenha cuidado para reposicionar as linguetas e a cablagem corretamente
para evitar prender a cablagem.
Depois de substituir a lâmpada de um
indicador de mudança de direção, deve
aguardar 2 minutos ou mais para reinicializar.
Luzes da chapa de matrícula
Tipo A, W5W - 5W
Com portas de bater


► Solte o revestimento interior.
► Desligue o conector puxando a lingueta.
► Desaperte o porta-lâmpadas 1/4 de volta no
sentido contrário ao dos ponteiros do relógio.
► Substitua a lâmpada.
► Recoloque o porta-lâmpadas na respetiva
posição e ligue novamente o conector.
► Coloque novamente o revestimento no lugar.

► Pressione o grampo de bloqueio e desligue
o conector .
►

Desaperte o porta-lâmpadas 1/4 de volta no
sentido contrário ao dos ponteiros do relógio.
►


Retire o porta-lâmpada.
►


Substitua a lâmpada com defeito.
Para substituir estas lâmpadas, entre em
contacto com um concessionário
PEUGEOT ou uma oficina autorizada.

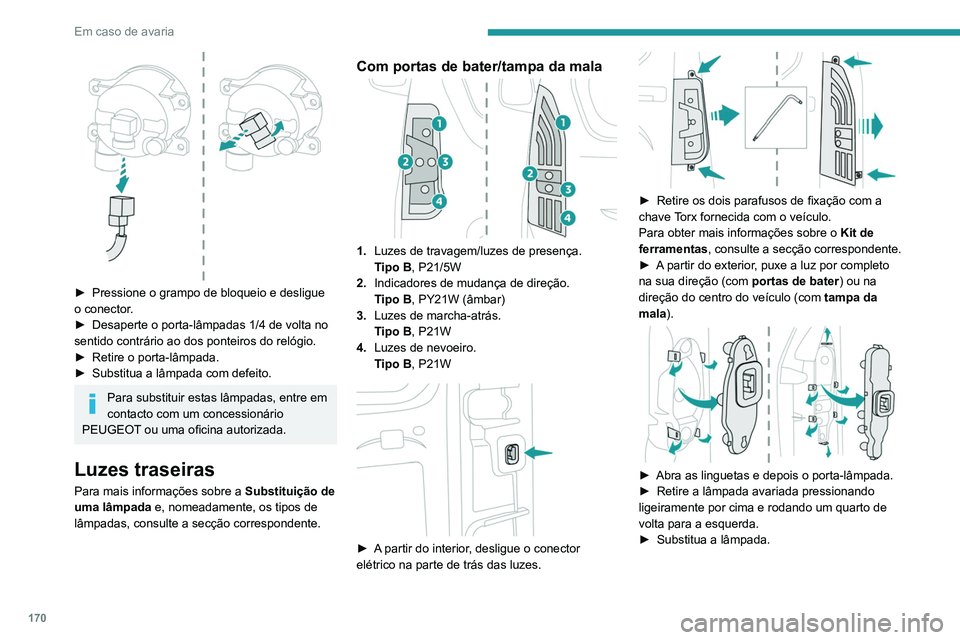

Luzes traseiras
Para mais informações sobre a Substituição de
uma lâmpada e, nomeadamente, os tipos de
lâmpadas, consulte a secção correspondente.
Com portas de bater/tampa da mala
1. Luzes de travagem/luzes de presença.
Tipo B , P21/5W
2. Indicadores de mudança de direção.
Tipo B , PY21W (âmbar)
3. Luzes de marcha-atrás.
Tipo B , P21W
4. Luzes de nevoeiro.
Tipo B , P21W


► A partir do interior, desligue o conector
elétrico na parte de trás das luzes.


► Retire os dois parafusos de fixação com a
chave Torx fornecida com o veículo.
Para obter mais informações sobre o Kit de
ferramentas , consulte a secção correspondente.
►

A
partir do exterior, puxe a luz por completo
na sua direção (com portas de bater) ou na
direção do centro do veículo (com tampa da
mala).


► Abra as linguetas e depois o porta-lâmpada.
► Retire a lâmpada avariada pressionando
ligeiramente por cima e rodando um quarto de
volta para a esquerda.
►

Substitua a lâmpada.

171
Em caso de avaria
8Tenha cuidado para reposicionar as linguetas e a cablagem corretamente
para evitar prender a cablagem.
Depois de substituir a lâmpada de um
indicador de mudança de direção, deve
aguardar 2 minutos ou mais para reinicializar.

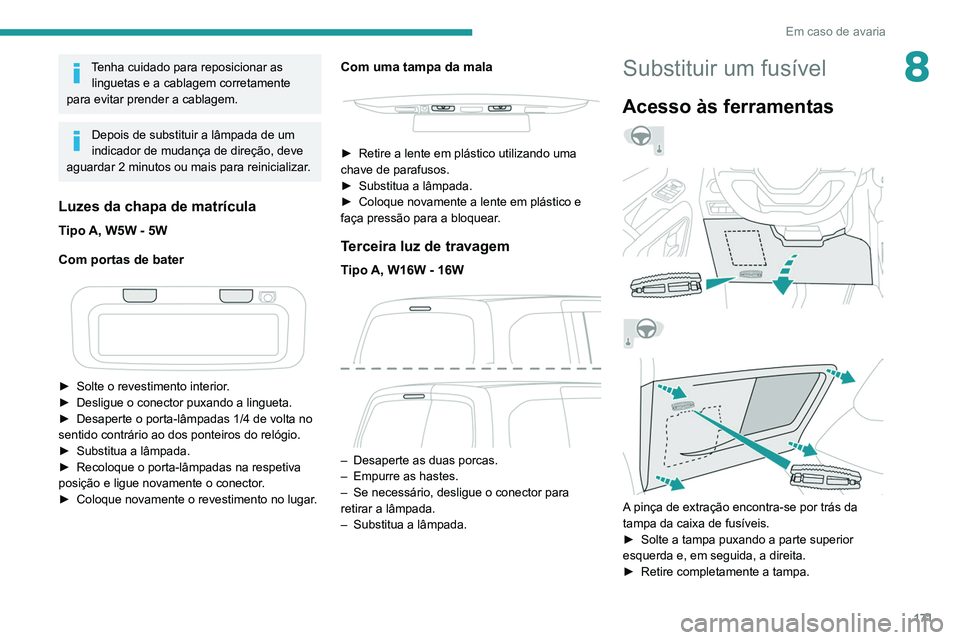

Luzes da chapa de matrícula
Tipo A, W5W - 5W
Com portas de bater


► Solte o revestimento interior .
► Desligue o conector puxando a lingueta.
►

Desaperte o porta-lâmpadas 1/4 de volta no
sentido contrário ao dos ponteiros do relógio.
►


Substitua a lâmpada.
►


Recoloque o porta-lâmpadas na respetiva
posição e ligue novamente o conector

.
►

Coloque novamente o revestimento no lugar
.
Com uma tampa da mala


► Retire a lente em plástico utilizando uma
chave de parafusos.
►

Substitua a lâmpada.
►


Coloque novamente a lente em plástico e
faça pressão para a bloquear

.
Terceira luz de travagem
Tipo A, W16W - 16W

– Desaperte as duas porcas.
– Empurre as hastes.
–

Se necessário, desligue o conector para
retirar a lâmpada.
–


Substitua a lâmpada.
Substituir um fusível
Acesso às ferramentas







A pinça de extração encontra-se por trás da
tampa da caixa de fusíveis.
►
Solte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
►


Retire completamente a tampa.

172
Em caso de avaria
► Retire a pinça do alojamento.

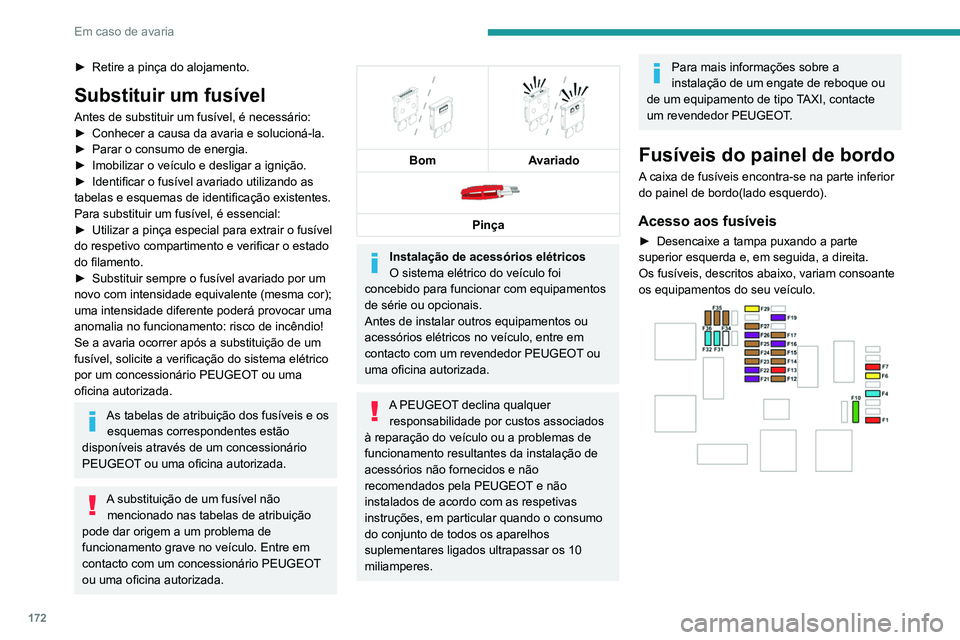

Substituir um fusível
Antes de substituir um fusível, é necessário:
► Conhecer a causa da avaria e solucioná-la.
►

Parar o consumo de energia.
►


Imobilizar o veículo e desligar a ignição.
►


Identificar o fusível avariado utilizando as
tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
►


Utilizar a pinça especial para extrair o fusível
do respetivo compartimento e verificar o estado
do filamento.
►


Substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma cor);
uma intensidade diferente poderá provocar uma
anomalia no funcionamento: risco de incêndio!
Se a avaria ocorrer após a substituição de um
fusível, solicite a verificação do sistema elétrico
por um concessionário PEUGEOT

ou uma
oficina autorizada.
As tabelas de atribuição dos fusíveis e os esquemas correspondentes estão
disponíveis através de um concessionário
PEUGEOT ou uma oficina autorizada.
A substituição de um fusível não mencionado nas tabelas de atribuição
pode dar origem a um problema de
funcionamento grave no veículo. Entre em
contacto com um concessionário PEUGEOT
ou uma oficina autorizada.


Bom
Avariado

Pinça
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com equipamentos
de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com um revendedor PEUGEOT ou
uma oficina autorizada.
A PEUGEOT declina qualquer responsabilidade por custos associados
à reparação do veículo ou a problemas de
funcionamento resultantes da instalação de
acessórios não fornecidos e não
recomendados pela PEUGEOT e não
instalados de acordo com as respetivas
instruções, em particular quando o consumo
do conjunto de todos os aparelhos
suplementares ligados ultrapassar os 10
miliamperes.
Para mais informações sobre a
instalação de um engate de reboque ou
de um equipamento de tipo TAXI, contacte
um revendedor PEUGEOT.
Fusíveis do painel de bordo
A caixa de fusíveis encontra-se na parte inferior
do painel de bordo(lado esquerdo).
Acesso aos fusíveis
► Desencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
Os fusíveis, descritos abaixo, variam consoante
os equipamentos do seu veículo.

173
Em caso de avaria

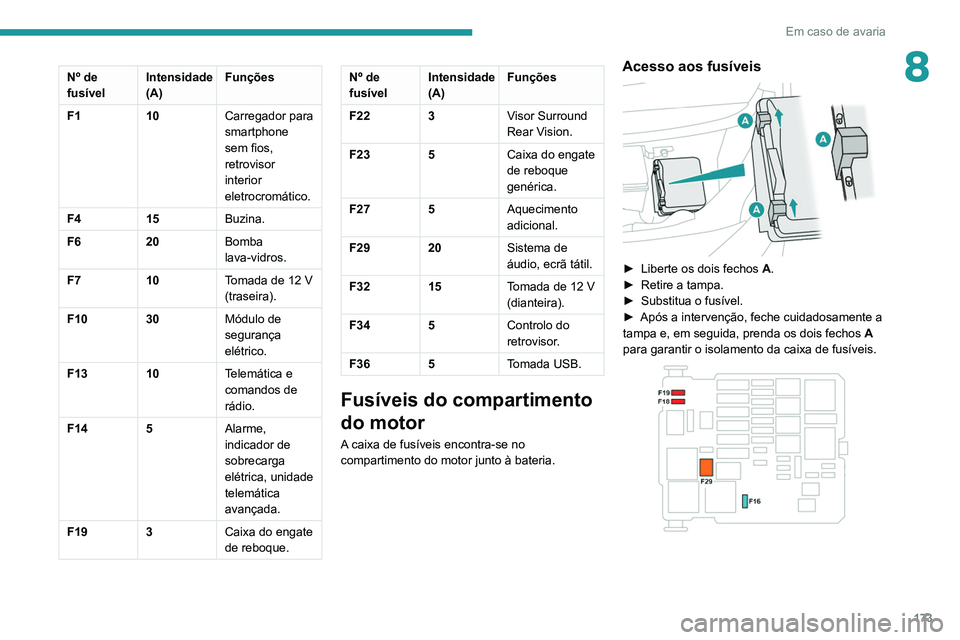

8Nº de
fusívelIntensidade
(A)Funções
F1 10Carregador para
smartphone
sem fios,
retrovisor
interior
eletrocromático.
F4 15Buzina.
F6 20Bomba
lava-vidros.
F7 10Tomada de 12
V
(traseira).
F10 30 Módulo de
segurança
elétrico.
F13 10 Telemática e
comandos de
rádio.
F14 5 Alarme,
indicador de
sobrecarga
elétrica, unidade
telemática
avançada.
F19 3 Caixa do engate
de reboque.Nº de
fusívelIntensidade
(A)Funções
F22 3 Visor Surround
Rear Vision.
F23 5 Caixa do engate
de reboque
genérica.
F27 5 Aquecimento
adicional.
F29 20 Sistema de
áudio, ecrã tátil.
F32 15 Tomada de 12
V
(dianteira).
F34 5 Controlo do
retrovisor.
F36 5 Tomada USB.
Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Acesso aos fusíveis

► Liberte os dois fechos A .
► Retire a tampa.
►

Substitua o fusível.
►


Após a intervenção, feche cuidadosamente a
tampa e, em seguida, prenda os dois fechos A


para garantir o isolamento da caixa de fusíveis.

174
Em caso de avaria
Nº de
fusível Intensidade
(A) Funções
F16 15 Luz de nevoeiro
dianteira.
F18 10 Luz de estrada
direita.
F19 10 Luz de estrada
esquerda.
F29 40 Escovas do
para-brisas.

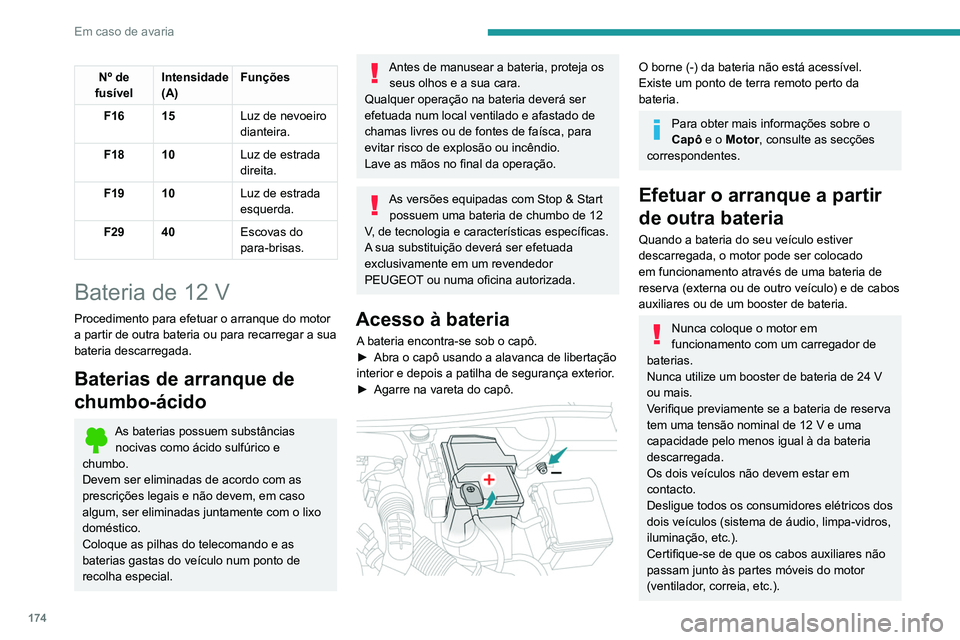

Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a sua
bateria descarregada.
Baterias de arranque de
chumbo-ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e
chumbo.
Devem ser eliminadas de acordo com as
prescrições legais e não devem, em caso
algum, ser eliminadas juntamente com o lixo
doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a bateria, proteja os seus olhos e a sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado de
chamas livres ou de fontes de faísca, para
evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
As versões equipadas com Stop & Start possuem uma bateria de chumbo de 12
V, de tecnologia e características específicas.
A sua substituição deverá ser efetuada
exclusivamente em um revendedor
PEUGEOT ou numa oficina autorizada.
Acesso à bateria
A bateria encontra-se sob o capô.
► Abra o capô usando a alavanca de libertação
interior e depois a patilha de segurança exterior
.
►

Agarre na vareta do capô.

O borne (-) da bateria não está acessível.
Existe um ponto de terra remoto perto da
bateria.
Para obter mais informações sobre o
Capô e o Motor, consulte as secções
correspondentes.
Efetuar o arranque a partir
de outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado
em funcionamento através de uma bateria de
reserva (externa ou de outro veículo) e de cabos
auxiliares ou de um booster de bateria.
Nunca coloque o motor em
funcionamento com um carregador de
baterias.
Nunca utilize um booster de bateria de 24
V
ou mais.
Verifique previamente se a bateria de reserva
tem uma tensão nominal de 12
V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos dos
dois veículos (sistema de áudio, limpa-vidros,
iluminação, etc.).
Certifique-se de que os cabos auxiliares não
passam junto às partes móveis do motor
(ventilador, correia, etc.).

175
Em caso de avaria

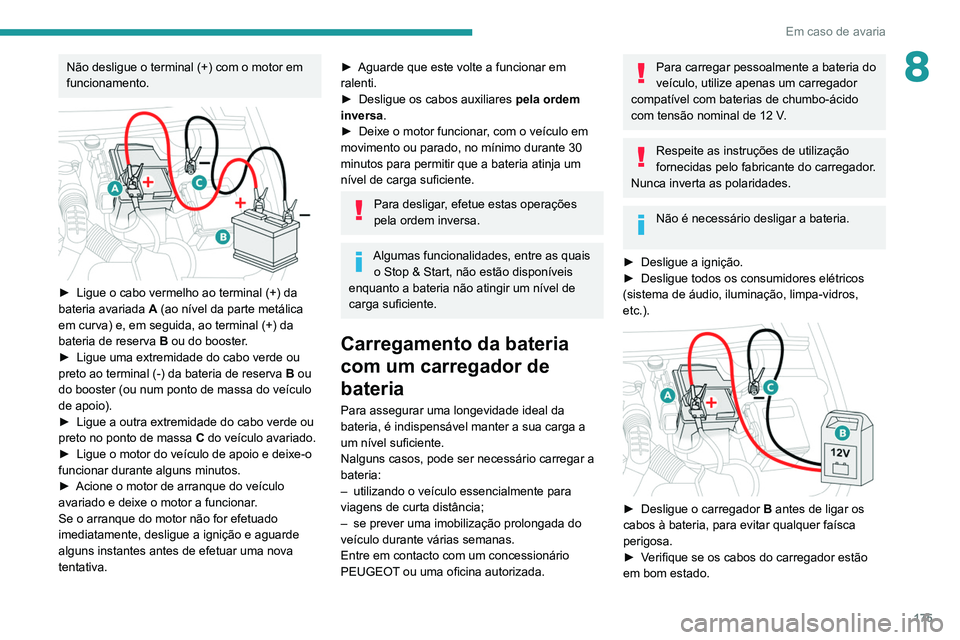

8Não desligue o terminal (+) com o motor em
funcionamento.


► Ligue o cabo vermelho ao terminal (+) da
bateria avariada A
(ao nível da parte metálica
em curva) e, em seguida, ao terminal (+) da
bateria de reserva B ou do booster.
►

Ligue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria de reserva B

ou
do booster (ou num ponto de massa do veículo
de apoio).
►

Ligue a outra extremidade do cabo verde ou
preto no ponto de massa C

do veículo avariado.
►

Ligue o motor do veículo de apoio e deixe-o
funcionar durante alguns minutos.
►


Acione o motor de arranque do veículo
avariado e deixe o motor a funcionar

.
Se o arranque do motor não for efetuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de efetuar uma nova
tentativa.
► Aguarde que este volte a funcionar em
ralenti.
►

Desligue os cabos auxiliares pela ordem
inversa

.
►

Deixe o motor funcionar
, com o veículo em
movimento ou parado, no mínimo durante 30
minutos para permitir que a bateria atinja um
nível de carga suficiente.
Para desligar, efetue estas operações
pela ordem inversa.
Algumas funcionalidades, entre as quais o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
Carregamento da bateria
com um carregador de
bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Nalguns casos, pode ser necessário carregar a
bateria:
–

utilizando o veículo essencialmente para
viagens de curta distância;
–


se prever uma imobilização prolongada do
veículo durante várias semanas.
Entre em contacto com um concessionário
PEUGEOT

ou uma oficina autorizada.
Para carregar pessoalmente a bateria do
veículo, utilize apenas um carregador
compatível com baterias de chumbo-ácido
com tensão nominal de 12
V.
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
►

Desligue a ignição.
►


Desligue todos os consumidores elétricos
(sistema de áudio, iluminação, limpa-vidros,
etc.).


► Desligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
►

V
erifique se os cabos do carregador estão
em bom estado.

176
Em caso de avaria
Reboque
Procedimento para fazer rebocar o seu veículo ou para rebocar outro v\
eículo utilizando a argola de reboque.
Recomendações gerais
Respeite a legislação em vigor do país em que circula.
Certifique-se de que o peso do veículo rebocador é superior ao peso do veículo rebocado.
O condutor deverá permanecer ao volante do veículo rebocado e deve\
ter carta de condução válida.
Aquando do reboque de um veículo com as quatro rodas no solo, utilize\
sempre uma barra de reboque homologada; as cordas e as correias são \
proibidas.
O veículo rebocador deve deslocar-se progressivamente.
Quando o veículo é rebocado com o motor desligado, a travagem e a \
direção deixam de estar disponíveis.
Um serviço de recuperação profissional deve ser contactado se:
– o veículo avariou numa autoestrada ou via rápida;
– não for possível colocar a caixa de velocidades em ponto morto, de\
sbloquear a direção ou soltar o travão de estacionamento;
– não for possível rebocar o veículo com uma caixa de velocidades\
automática, com o motor em funcionamento;
– reboque apenas com duas rodas no solo;
– veículos de quatro rodas motrizes;
– não estiver disponível uma barra de reboque disponível.

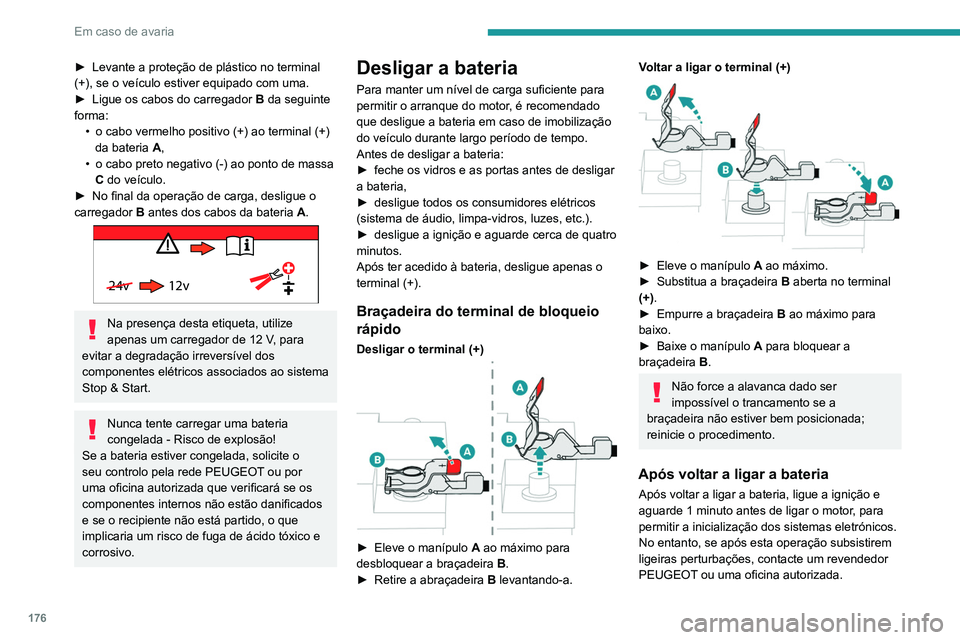

► Levante a proteção de plástico no terminal
(+), se o veículo estiver equipado com uma.
►

Ligue os cabos do carregador B

da seguinte
forma: •

o cabo vermelho positivo (+) ao terminal (+)
da bateria A

,
•

o cabo preto negativo (-) ao ponto de massa
C

do veículo.
►

No final da operação de carga, desligue o
carregador B

antes dos cabos da bateria A.

24v 12v
Na presença desta etiqueta, utilize
apenas um carregador de 12
V, para
evitar a degradação irreversível dos
componentes elétricos associados ao sistema
Stop & Start.
Nunca tente carregar uma bateria
congelada - Risco de explosão!
Se a bateria estiver congelada, solicite o
seu controlo pela rede PEUGEOT ou por
uma oficina autorizada que verificará se os
componentes internos não estão danificados
e se o recipiente não está partido, o que
implicaria um risco de fuga de ácido tóxico e
corrosivo.
Desligar a bateria
Para manter um nível de carga suficiente para
permitir o arranque do motor, é recomendado
que desligue a bateria em caso de imobilização
do veículo durante largo período de tempo.
Antes de desligar a bateria:
►

feche os vidros e as portas antes de desligar
a bateria,
►


desligue todos os consumidores elétricos
(sistema de áudio, limpa-vidros, luzes, etc.).
►


desligue a ignição e aguarde cerca de quatro
minutos.
Após ter acedido à bateria, desligue apenas o
terminal (+).
Braçadeira do terminal de bloqueio
rápido
Desligar o terminal (+)

► Eleve o manípulo A ao máximo para
desbloquear a braçadeira B.
►

Retire a abraçadeira B

levantando-a.
Voltar a ligar o terminal (+)

► Eleve o manípulo A ao máximo.
► Substitua a braçadeira B
aberta no terminal
(+).
►

Empurre a braçadeira B

ao máximo para
baixo.
►

Baixe o manípulo A

para bloquear a
braçadeira B.
Não force a alavanca dado ser
impossível o trancamento se a
braçadeira não estiver bem posicionada;
reinicie o procedimento.
Após voltar a ligar a bateria
Após voltar a ligar a bateria, ligue a ignição e
aguarde 1 minuto antes de ligar o motor, para
permitir a inicialização dos sistemas eletrónicos.
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um revendedor
PEUGEOT ou uma oficina autorizada.

177
Em caso de avaria

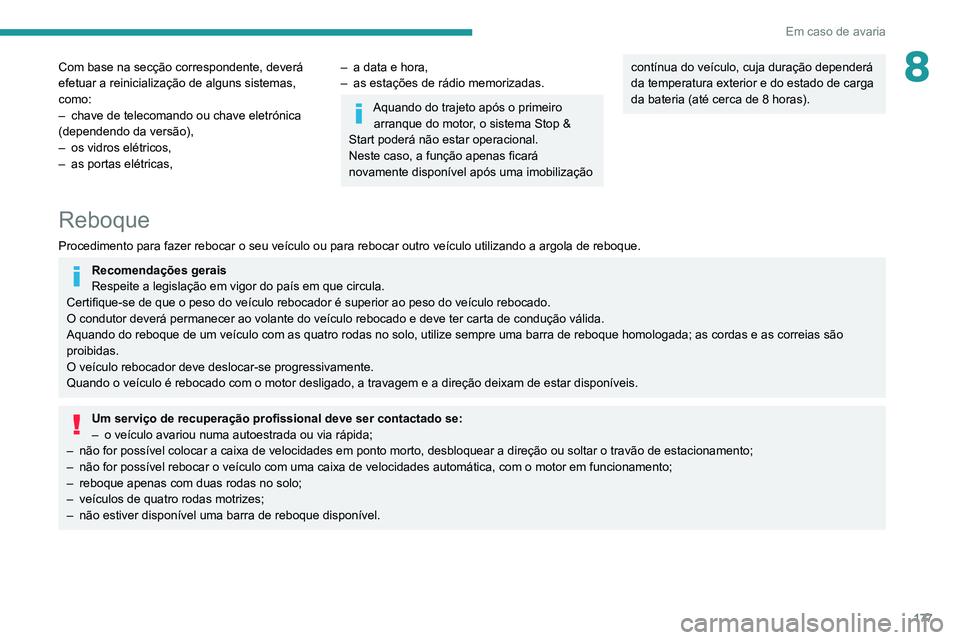

8Com base na secção correspondente, deverá
efetuar a reinicialização de alguns sistemas,
como:
–
chave de telecomando ou chave eletrónica
(dependendo da versão),
–


os vidros elétricos,
–


as portas elétricas,
– a data e hora,
– as estações de rádio memorizadas.
Aquando do trajeto após o primeiro arranque do motor, o sistema Stop &
Start poderá não estar operacional.
Neste caso, a função apenas ficará
novamente disponível após uma imobilização
contínua do veículo, cuja duração dependerá
da temperatura exterior e do estado de carga
da bateria (até cerca de 8 horas).
Reboque
Procedimento para fazer rebocar o seu veículo ou para rebocar outro v\
eículo utilizando a argola de reboque.
Recomendações gerais
Respeite a legislação em vigor do país em que circula.
Certifique-se de que o peso do veículo rebocador é superior ao peso do veículo rebocado.
O condutor deverá permanecer ao volante do veículo rebocado e deve\
ter carta de condução válida.
Aquando do reboque de um veículo com as quatro rodas no solo, utilize\
sempre uma barra de reboque homologada; as cordas e as correias são \
proibidas.
O veículo rebocador deve deslocar-se progressivamente.
Quando o veículo é rebocado com o motor desligado, a travagem e a \
direção deixam de estar disponíveis.
Um serviço de recuperação profissional deve ser contactado se:
– o veículo avariou numa autoestrada ou via rápida;
–

não for possível colocar a caixa de velocidades em ponto morto, de\
sbloquear a direção ou soltar o travão de estacionamento;
–


não for possível rebocar o veículo com uma caixa de velocidades\
automática, com o motor em funcionamento;
–


reboque apenas com duas rodas no solo;
–


veículos de quatro rodas motrizes;
–


não estiver disponível uma barra de reboque disponível.

178
Em caso de avaria
Rebocar outro veículo

► No para-choques traseiro, coloque a chave
no entalhe situado por baixo da aba.
► Rode a chave e, em seguida, abra a aba.
► Aperte o anel de reboque até ao batente.
► Instale a barra de reboque.
► Acenda as luzes de perigo no veículo
rebocado.
► Efetue um arranque suave e circule
lentamente numa curta distância.

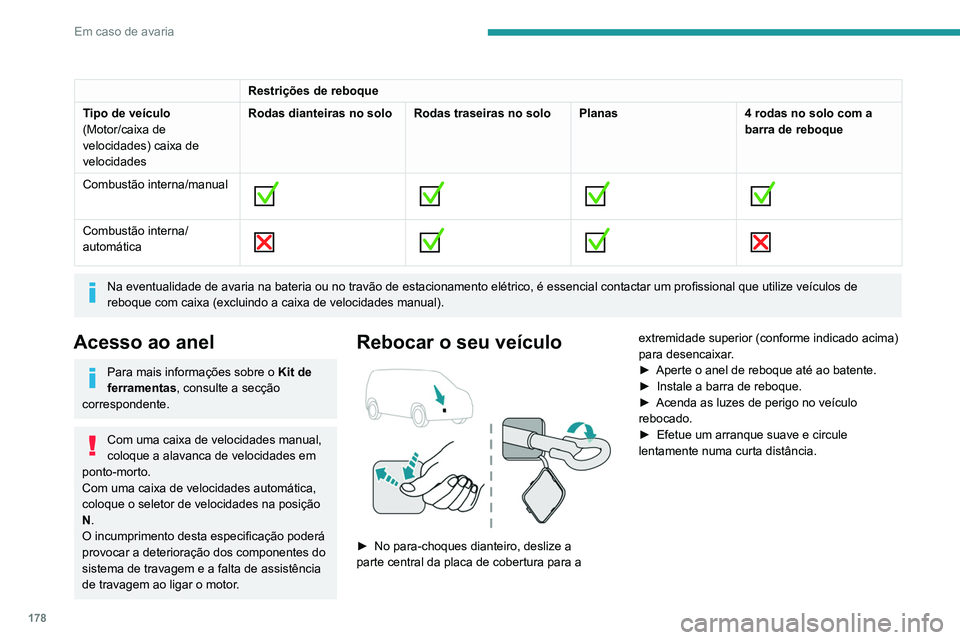

Restrições de reboque
Tipo de veículo
(Motor/caixa de
velocidades) caixa de
velocidades Rodas dianteiras no solo Rodas traseiras no solo Planas
4 rodas no solo com a
barra de reboque
Combustão interna/manual


Combustão interna/
automática

Na eventualidade de avaria na bateria ou no travão de estacionamento e
létrico, é essencial contactar um profissional que utilize veículos de
reboque com caixa (excluindo a caixa de velocidades manual).
Acesso ao anel
Para mais informações sobre o Kit de
ferramentas , consulte a secção
correspondente.
Com uma caixa de velocidades manual,
coloque a alavanca de velocidades em
ponto-morto.
Com uma caixa de velocidades automática,
coloque o seletor de velocidades na posição
N.
O incumprimento desta especificação poderá
provocar a deterioração dos componentes do
sistema de travagem e a falta de assistência
de travagem ao ligar o motor.
Rebocar o seu veículo

► No para-choques dianteiro, deslize a
parte central da placa de cobertura para a extremidade superior (conforme indicado acima)
para desencaixar
.
►
Aperte o anel de reboque até ao batente.
►

Instale a barra de reboque.
►

Acenda as luzes de perigo no veículo
rebocado.
►

Efetue um arranque suave e circule
lentamente numa curta distância.
