179
Em caso de avaria

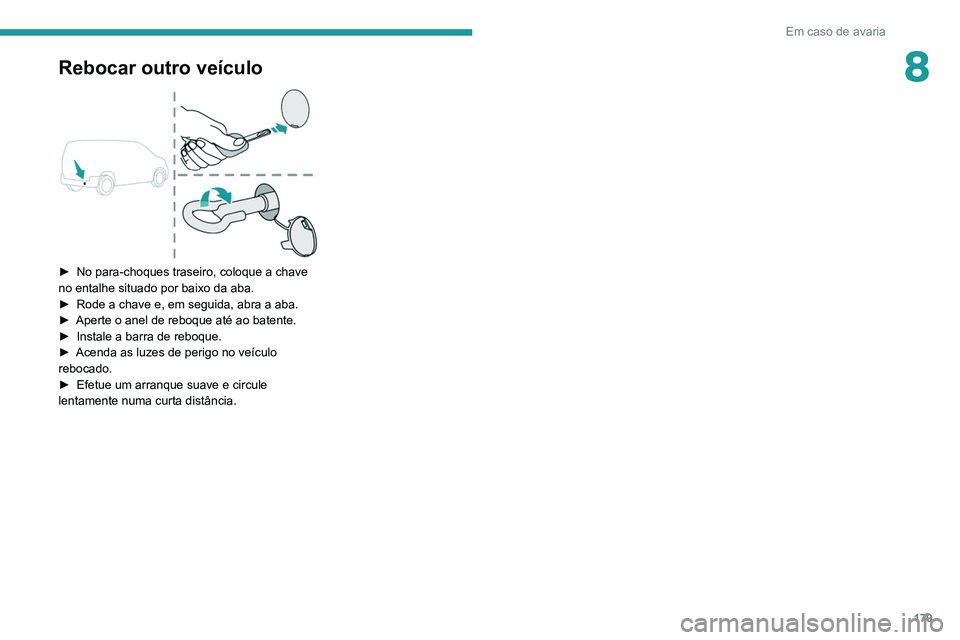

8Rebocar outro veículo

► No para-choques traseiro, coloque a chave
no entalhe situado por baixo da aba.
►

Rode a chave e, em seguida, abra a aba.
►


Aperte o anel de reboque até ao batente.
►


Instale a barra de reboque.
►


Acenda as luzes de perigo no veículo
rebocado.
►


Efetue um arranque suave e circule
lentamente numa curta distância.

180
Características técnicas

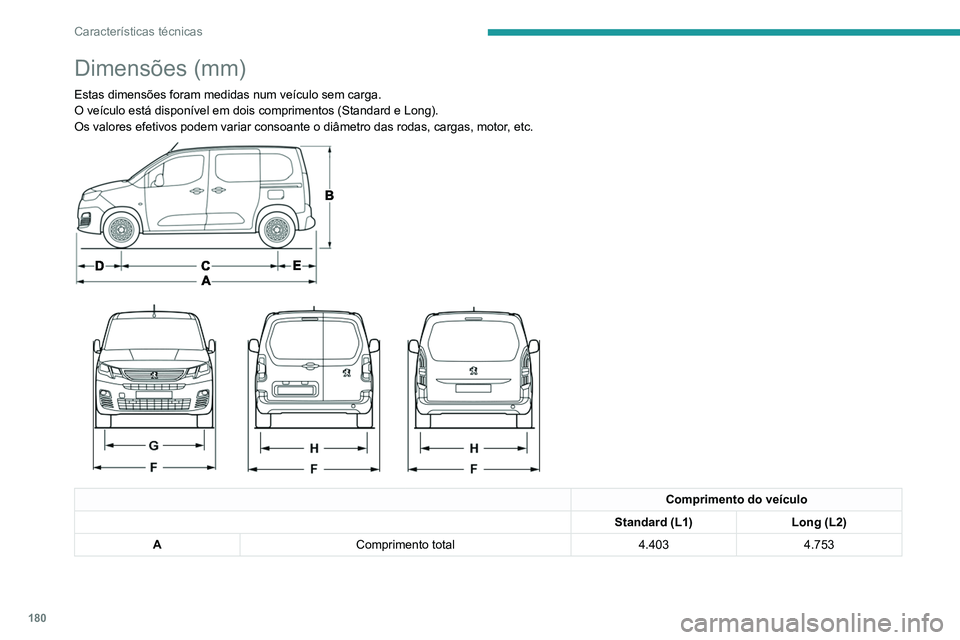

Dimensões (mm)
Estas dimensões foram medidas num veículo sem carga.
O veículo está disponível em dois comprimentos (Standard e Long).
Os valores efetivos podem variar consoante o diâmetro das rodas, carg\
as, motor, etc.




Comprimento do veículo
Standard (L1) Long (L2)
A Comprimento total 4.4034.753
Comprimento do veículo
B Altura total Versão standard 1,796 a 1,8251812 a 1820
Versão de local de trabalho 1840 a 1860 1849 a 1860
C Largura entre eixos 2.7852.975
D Inclinação dianteira 892
E Inclinação traseira 726886
F Largura inc. retrovisores Dobrados 1.921
Desdobrados 2.107
G Largura via dianteira 1553/15631.553
H Largura via traseira 1.569/1.5771.549/1.568


Comprimento do veículo
Standard (L1) Long (L2)
I Largura interior entre rodas 1.229

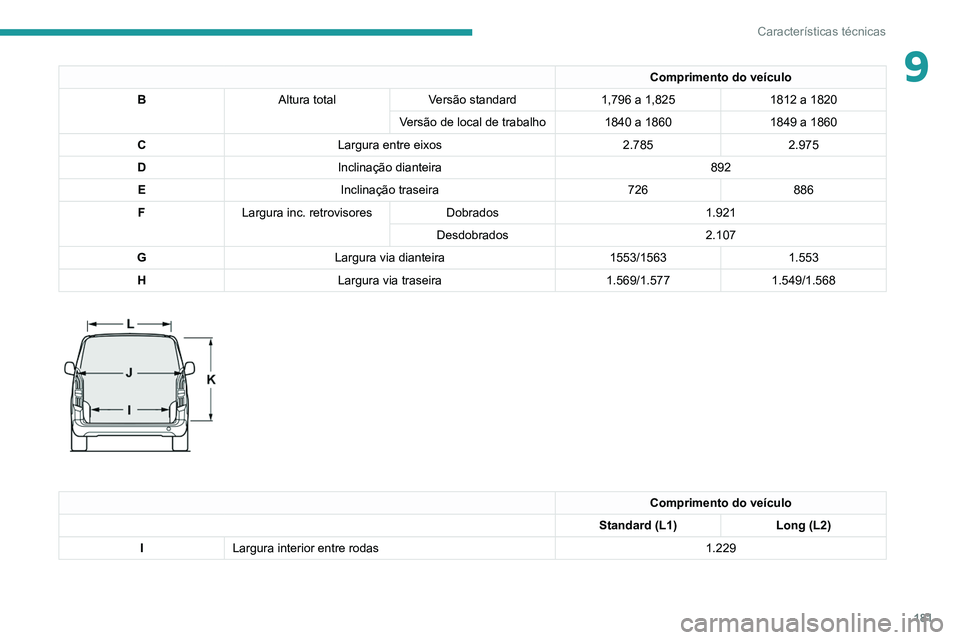

181
Características técnicas
9Comprimento do veículo
B Altura total Versão standard 1,796 a 1,8251812 a 1820
Versão de local de trabalho 1840 a 1860 1849 a 1860
C Largura entre eixos 2.7852.975
D Inclinação dianteira 892
E Inclinação traseira 726886
F Largura inc. retrovisores Dobrados 1.921
Desdobrados 2.107
G Largura via dianteira 1553/15631.553
H Largura via traseira 1.569/1.5771.549/1.568


Comprimento do veículo
Standard (L1) Long (L2)
I Largura interior entre rodas 1.229

182
Características técnicas

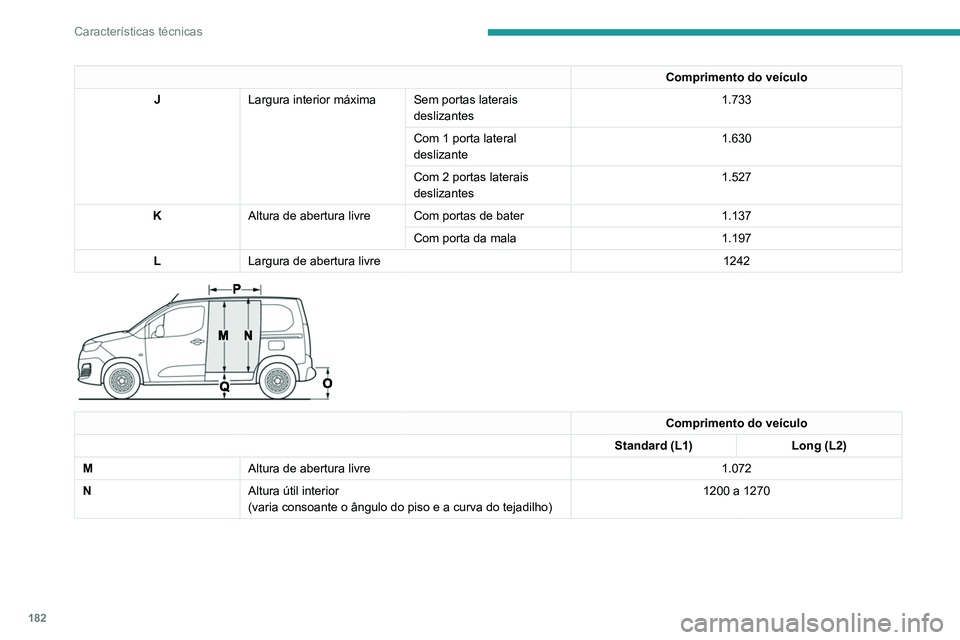

Comprimento do veículo
J Largura interior máxima Sem portas laterais
deslizantes 1.733
Com 1 porta lateral
deslizante 1.630
Com 2 portas laterais
deslizantes 1.527
K Altura de abertura livre Com portas de bater 1.137
Com porta da mala 1.197
L Largura de abertura livre 1242


Comprimento do veículo
Standard (L1) Long (L2)
M Altura de abertura livre 1.072
N Altura útil interior
(varia consoante o ângulo do piso e a curva do tejadilho) 1200 a 1270
Comprimento do veículo
W Altura do espaço de carga Versão standard 548 a 588X
Versão standard com carga
útil acrescida 568 a 578
561 a 565
Versão de local de trabalho 602 a 610605 a 610
P Largura de abertura livre Potência 675
Min. 641
Q Altura do espaço de carga Versão standard 534 a 558
Versão standard com carga
útil acrescida 551 a 558
543 a 552
Versão de local de trabalho 574 a 581575 a 587




Comprimento do veículo
Standard (L1) Long (L2)
R Comprimento interior do
pisoCom divisória
1.8172.167
Com escada 1.7902.140

183
Características técnicas
9Comprimento do veículo
W Altura do espaço de carga Versão standard 548 a 588X
Versão standard com carga
útil acrescida 568 a 578
561 a 565
Versão de local de trabalho 602 a 610605 a 610
P Largura de abertura livre Potência 675
Min. 641
Q Altura do espaço de carga Versão standard 534 a 558
Versão standard com carga
útil acrescida 551 a 558
543 a 552
Versão de local de trabalho 574 a 581575 a 587




Comprimento do veículo
Standard (L1) Long (L2)
R Comprimento interior do
pisoCom divisória
1.8172.167
Com escada 1.7902.140

184
Características técnicas
Comprimento do veículo

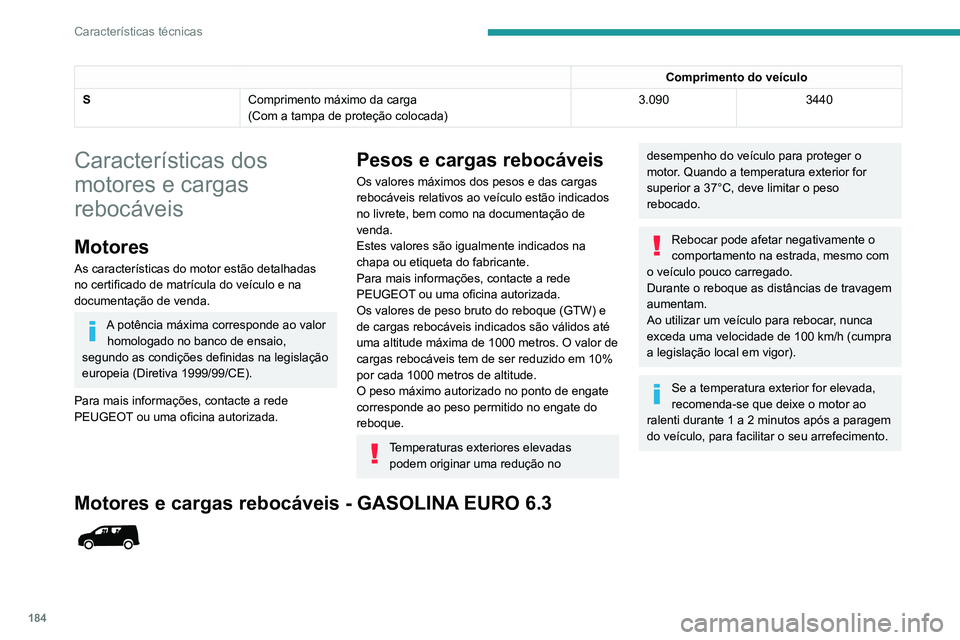

S Comprimento máximo da carga
(Com a tampa de proteção colocada) 3.090
3440
Características dos
motores e cargas
rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.
A potência máxima corresponde ao valor
homologado no banco de ensaio,
segundo as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para mais informações, contacte a rede
PEUGEOT ou uma oficina autorizada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados
no livrete, bem como na documentação de
venda.
Estes valores são igualmente indicados na
chapa ou etiqueta do fabricante.
Para mais informações, contacte a rede
PEUGEOT ou uma oficina autorizada.
Os valores de peso bruto do reboque (GTW) e
de cargas rebocáveis indicados são válidos até
uma altitude máxima de 1000 metros. O valor de
cargas rebocáveis tem de ser reduzido em 10%
por cada 1000 metros de altitude.
O peso máximo autorizado no ponto de engate
corresponde ao peso permitido no engate do
reboque.
Temperaturas exteriores elevadas podem originar uma redução no
desempenho do veículo para proteger o
motor. Quando a temperatura exterior for
superior a 37°C, deve limitar o peso
rebocado.
Rebocar pode afetar negativamente o
comportamento na estrada, mesmo com
o veículo pouco carregado.
Durante o reboque as distâncias de travagem
aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100
km/h (cumpra
a legislação local em vigor).
Se a temperatura exterior for elevada,
recomenda-se que deixe o motor ao
ralenti durante 1 a 2 minutos após a paragem
do veículo, para facilitar o seu arrefecimento.
Motores e cargas rebocáveis - GASOLINA EURO 6.3

Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Caixa de velocidades Manual de 6 velocidadesManual de 6 velocidades Automática de 8 velocidades
Código EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Código do modelo EUHNP2-LEUHNS2-LEUHNS3-L
Cilindrada (cc) 1.1991.1991.199
Potência máx.: norma CE (kW) 819696
Combustível Gasolina sem chumboGasolina sem chumboGasolina sem chumbo
Reboque travado (no limite do
GTW) numa zona com 12% de
inclinação (kg) 900
950950
Reboque sem travões (kg) 750750750
Peso máximo autorizado sobre
o ponto de engate/a bola de
reboque (kg) 74
7474
Motores e cargas rebocáveis - DIESEL EURO 6.1

Motor BlueHDi 100 S&S BVM5
Caixa de velocidades Manual de 5 velocidades
Código DV6FD STTd BVM5
Código do modelo EFBHYB-L
Cilindrada (cc) 1.560
Potência máx.: norma CE (kW) 73

185
Características técnicas

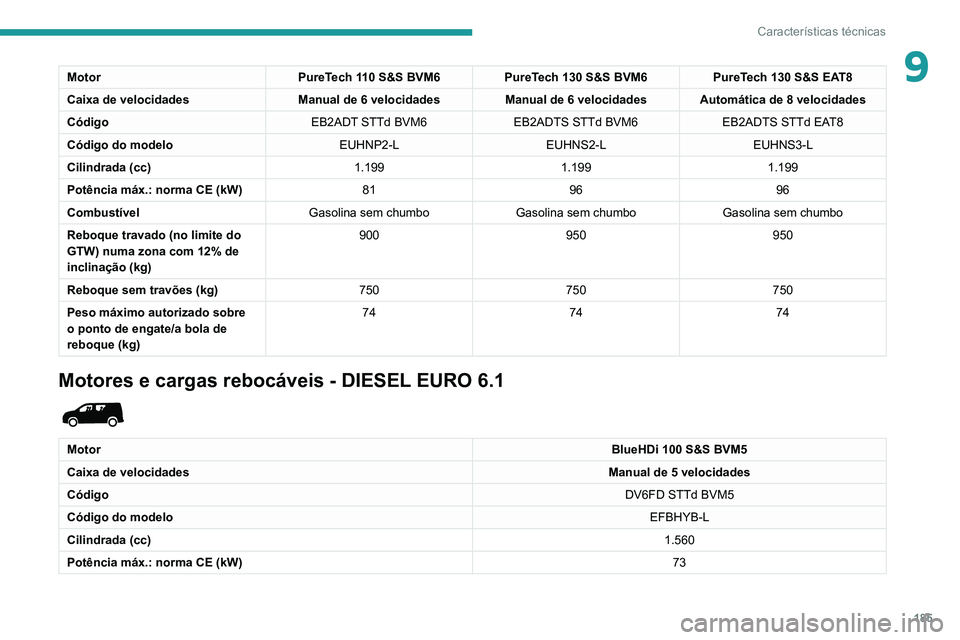

9MotorPureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Caixa de velocidades Manual de 6 velocidadesManual de 6 velocidades Automática de 8 velocidades
Código EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Código do modelo EUHNP2-LEUHNS2-LEUHNS3-L
Cilindrada (cc) 1.1991.1991.199
Potência máx.: norma CE (kW) 819696
Combustível Gasolina sem chumboGasolina sem chumboGasolina sem chumbo
Reboque travado (no limite do
GTW) numa zona com 12% de
inclinação (kg) 900
950950
Reboque sem travões (kg) 750750750
Peso máximo autorizado sobre
o ponto de engate/a bola de
reboque (kg) 74
7474
Motores e cargas rebocáveis - DIESEL EURO 6.1

Motor BlueHDi 100 S&S BVM5
Caixa de velocidades Manual de 5 velocidades
Código DV6FD STTd BVM5
Código do modelo EFBHYB-L
Cilindrada (cc) 1.560
Potência máx.: norma CE (kW) 73

186
Características técnicas

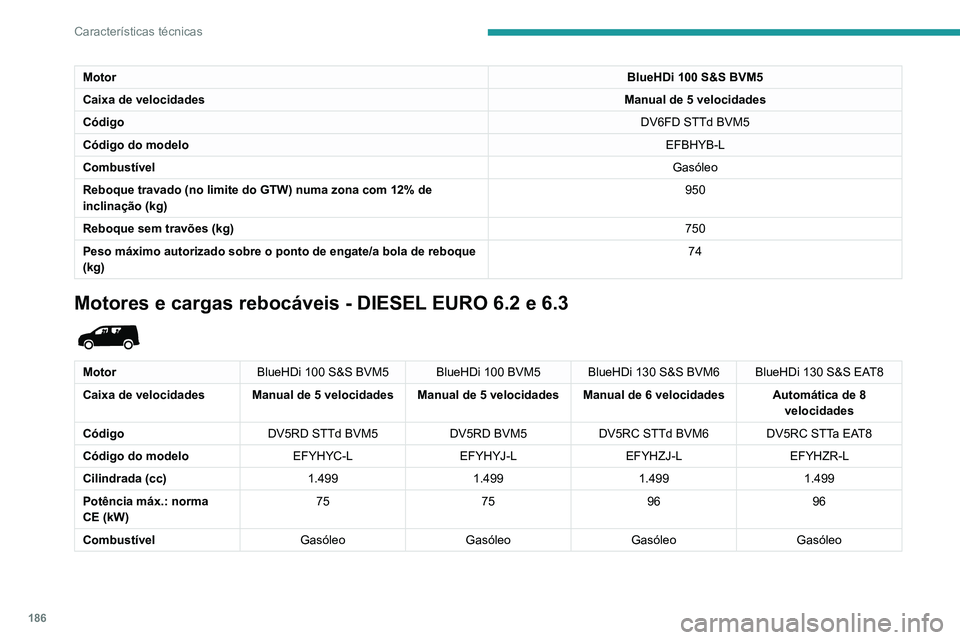

MotorBlueHDi 100 S&S BVM5
Caixa de velocidades Manual de 5 velocidades
Código DV6FD STTd BVM5
Código do modelo EFBHYB-L
Combustível Gasóleo
Reboque travado (no limite do GTW) numa zona com 12% de
inclinação (kg) 950
Reboque sem travões (kg) 750
Peso máximo autorizado sobre o ponto de engate/a bola de reboque
(kg) 74
Motores e cargas rebocáveis - DIESEL EURO 6.2 e 6.3

Motor
BlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Caixa de velocidades Manual de 5 velocidades Manual de 5 velocidades Manual de 6 velocidades Automática de 8
velocidades
Código DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Código do modelo EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Cilindrada (cc) 1.4991.4991.4991.499
Potência máx.: norma
CE (kW) 75
759696
Combustível GasóleoGasóleoGasóleoGasóleo
Elementos de
identificação
Diferentes elementos visíveis para identificação
e localização do seu veículo.

187
Características técnicas
9MotorBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Reboque travado (no
limite do GTW) numa
zona com 12% de
inclinação (kg) 1.050
1.0501.2501.050
Reboque sem travões
(kg) 750
750750750
Peso máximo autorizado
sobre o ponto de
engate/a bola de reboque
(kg) 74
747474

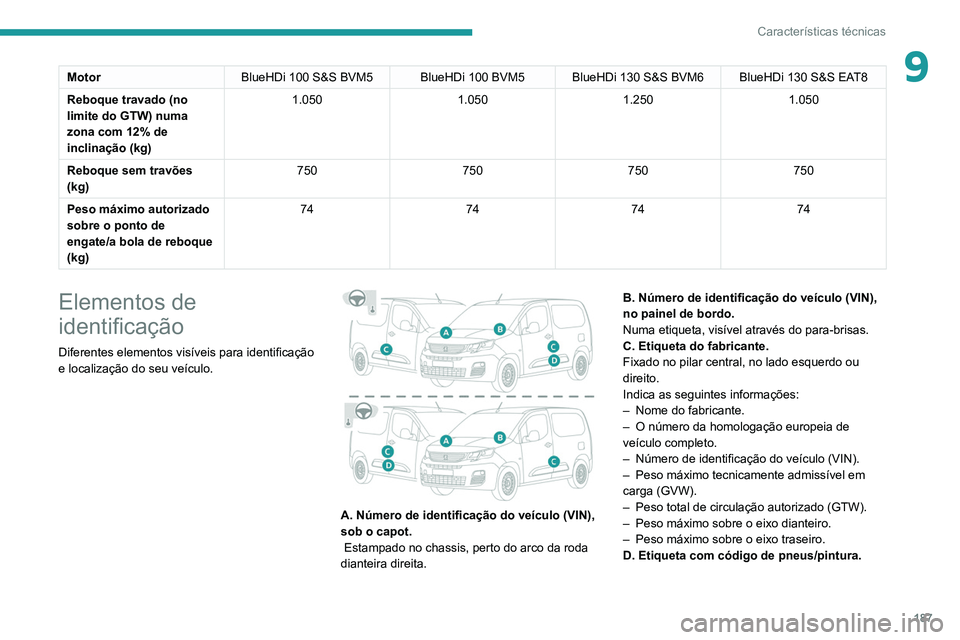

Elementos de
identificação
Diferentes elementos visíveis para identificação
e localização do seu veículo.


A. Número de identificação do veículo (VIN),
sob o capot.
Estampado no chassis, perto do arco da roda
dianteira direita. B. Número de identificação do veículo (VIN),
no painel de bordo.
Numa etiqueta, visível através do para-brisas.
C. Etiqueta do fabricante.
Fixado no pilar central, no lado esquerdo ou
direito.
Indica as seguintes informações:
–

Nome do fabricante.
–

O número da homologação europeia de
veículo completo.
–

Número de identificação do veículo (VIN).
–

Peso máximo tecnicamente admissível em
carga (GVW).
–
Peso total de circulação autorizado (GTW).
– Peso máximo sobre o eixo dianteiro.
–

Peso máximo sobre o eixo traseiro.
D. Etiqueta com código de pneus/pintura.

188
Características técnicas

Fixado na porta do lado do condutor.
Indica as seguintes informações sobre os pneus:
–
as pressões dos pneus com o veículo vazio e
carregado.
–


as especificações dos pneus, incluindo
dimensões, tipo e os índices de carga e
velocidade.
–


a pressão de enchimento do pneu
sobresselente.
Indica igualmente a referência da cor da pintura.
O veículo pode estar equipado de origem
com pneus com maiores índices de
carga e velocidade do que aqueles indicados
na etiqueta, sem afetar a pressão dos pneus
(em pneus frios).
