PEUGEOT PARTNER 2021 Manuale duso (in Italian)

9
Strumenti di bordo

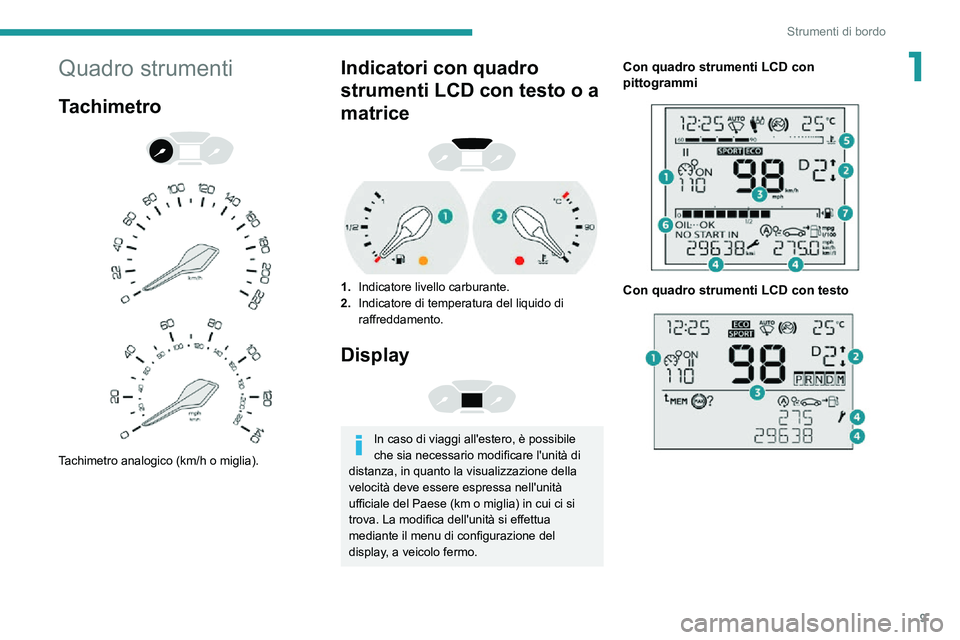

1Quadro strumenti
Tachimetro


Tachimetro analogico (km/h o miglia).
Indicatori con quadro
strumenti LCD con testo o a
matrice


1.Indicatore livello carburante.
2. Indicatore di temperatura del liquido di
raffreddamento.
Display

In caso di viaggi all'estero, è possibile
che sia necessario modificare l'unità di
distanza, in quanto la visualizzazione della
velocità deve essere espressa nell'unità
ufficiale del Paese (km o miglia) in cui ci si
trova. La modifica dell'unità si effettua
mediante il menu di configurazione del
display, a veicolo fermo.
Con quadro strumenti LCD con
pittogrammi


Con quadro strumenti LCD con testo

10
Strumenti di bordo
Contagiri


Contagiri (x 1000 giri/min).
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente

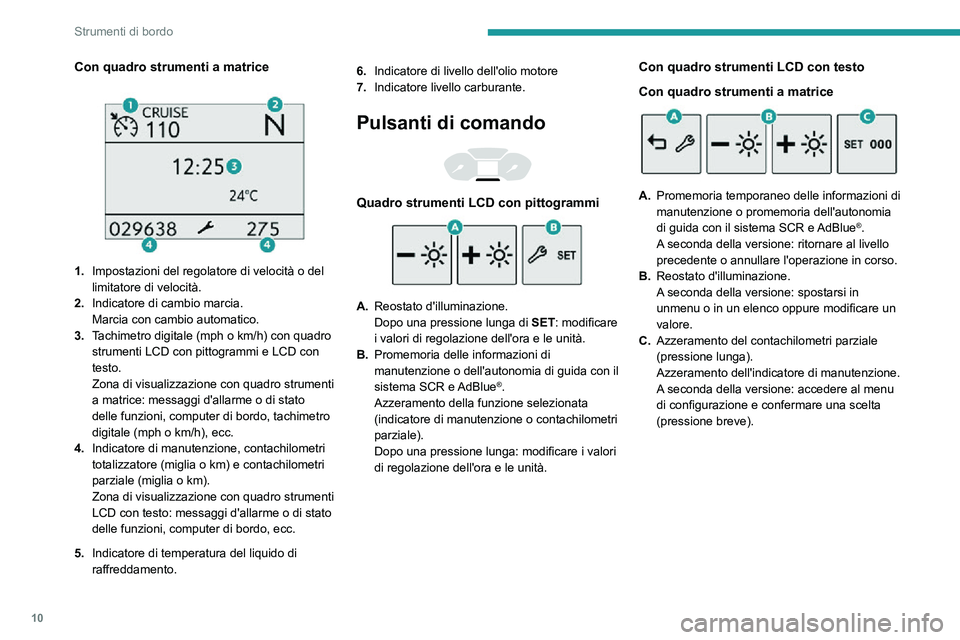

Con quadro strumenti a matrice

1.Impostazioni del regolatore di velocità o del
limitatore di velocità.
2. Indicatore di cambio marcia.
Marcia con cambio automatico.
3. Tachimetro digitale (mph o km/h) con quadro
strumenti LCD con pittogrammi e LCD con
testo.
Zona di visualizzazione con quadro strumenti
a matrice: messaggi d'allarme o di stato
delle funzioni, computer di bordo, tachimetro
digitale (mph o km/h), ecc.
4. Indicatore di manutenzione, contachilometri
totalizzatore (miglia o km) e contachilometri
parziale (miglia o km).
Zona di visualizzazione con quadro strumenti
LCD con testo: messaggi d'allarme o di stato
delle funzioni, computer di bordo, ecc.
5. Indicatore di temperatura del liquido di
raffreddamento. 6.
Indicatore di livello dell'olio motore
7. Indicatore livello carburante.
Pulsanti di comando

Quadro strumenti LCD con pittogrammi
A.Reostato d'illuminazione.
Dopo una pressione lunga di SET: modificare
i valori di regolazione dell'ora e le unità.
B. Promemoria delle informazioni di
manutenzione o dell'autonomia di guida con il
sistema SCR e AdBlue
®.
Azzeramento della funzione selezionata
(indicatore di manutenzione o contachilometri
parziale).
Dopo una pressione lunga: modificare i valori
di regolazione dell'ora e le unità.
Con quadro strumenti LCD con testo
Con quadro strumenti a matrice
A. Promemoria temporaneo delle informazioni di
manutenzione o promemoria dell'autonomia
di guida con il sistema SCR e AdBlue
®.
A seconda della versione: ritornare al livello
precedente o annullare l'operazione in corso.
B. Reostato d'illuminazione.
A seconda della versione: spostarsi in
unmenu o in un elenco oppure modificare un
valore.
C. Azzeramento del contachilometri parziale
(pressione lunga).
Azzeramento dell'indicatore di manutenzione.
A seconda della versione: accedere al menu
di configurazione e confermare una scelta
(pressione breve).

11
Strumenti di bordo

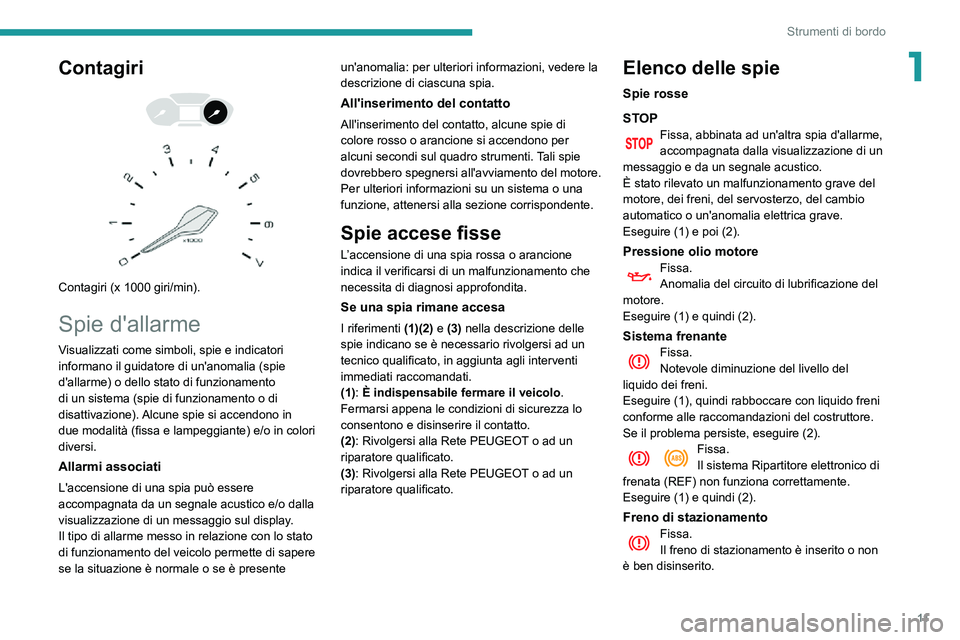

1Contagiri


Contagiri (x 1000 giri/min).
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie accese fisse
L’accensione di una spia rossa o arancione
indica il verificarsi di un malfunzionamento che
necessita di diagnosi approfondita.
Se una spia rimane accesa
I riferimenti (1)(2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): È indispensabile fermare il veicolo
.
Fermarsi appena le condizioni di sicurezza lo
consentono e disinserire il contatto.
(2): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
(3): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata ad un'altra spia d'allarme, accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
È stato rilevato un malfunzionamento grave del
motore, dei freni, del servosterzo, del cambio
automatico o un'anomalia elettrica grave.
Eseguire (1) e poi (2).
Pressione olio motoreFissa.Anomalia del circuito di lubrificazione del
motore.
Eseguire (1) e quindi (2).
Sistema frenanteFissa.Notevole diminuzione del livello del
liquido dei freni.
Eseguire (1), quindi rabboccare con liquido freni
conforme alle raccomandazioni del costruttore.
Se il problema persiste, eseguire (2).
Fissa.Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire (1) e quindi (2).
Freno di stazionamentoFissa.Il freno di stazionamento è inserito o non
è ben disinserito.

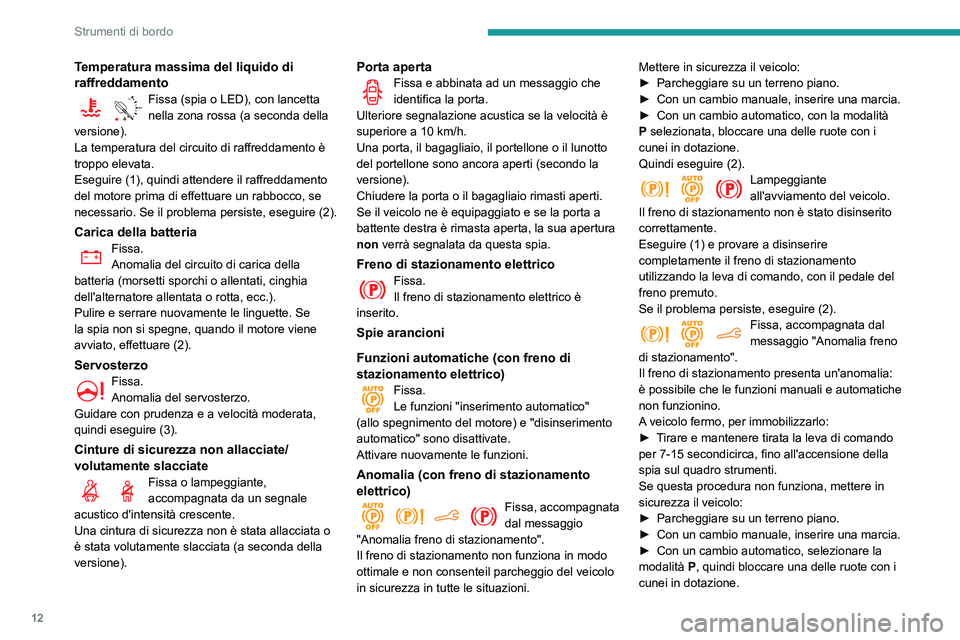

12
Strumenti di bordo
Temperatura massima del liquido di
raffreddamento
90°CFissa (spia o LED), con lancetta nella zona rossa (a seconda della
versione).
La temperatura del circuito di raffreddamento è
troppo elevata.
Eseguire (1), quindi attendere il raffreddamento
del motore prima di effettuare un rabbocco, se
necessario. Se il problema persiste, eseguire (2).
Carica della batteriaFissa.
Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati, cinghia
dell'alternatore allentata o rotta, ecc.).
Pulire e serrare nuovamente le linguette. Se
la spia non si spegne, quando il motore viene
avviato, effettuare (2).
ServosterzoFissa.Anomalia del servosterzo.
Guidare con prudenza e a velocità moderata,
quindi eseguire (3).
Cinture di sicurezza non allacciate/
volutamente slacciate
Fissa o lampeggiante, accompagnata da un segnale
acustico d'intensità crescente.
Una cintura di sicurezza non è stata allacciata o
è stata volutamente slacciata (a seconda della
versione).
Porta apertaFissa e abbinata ad un messaggio che identifica la porta.
Ulteriore segnalazione acustica se la velocità è
superiore a 10 km/h.
Una porta, il bagagliaio, il portellone o il lunotto
del portellone sono ancora aperti (secondo la
versione).
Chiudere la porta o il bagagliaio rimasti aperti.
Se il veicolo ne è equipaggiato e se la porta a
battente destra è rimasta aperta, la sua apertura
non verrà segnalata da questa spia.
Freno di stazionamento elettricoFissa.Il freno di stazionamento elettrico è
inserito.
Spie arancioni
Funzioni automatiche (con freno di
stazionamento elettrico)
Fissa.Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" sono disattivate.
Attivare nuovamente le funzioni.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal messaggio
"Anomalia freno di stazionamento".
Il freno di stazionamento non funziona in modo
ottimale e non consenteil parcheggio del veicolo
in sicurezza in tutte le situazioni. Mettere in sicurezza il veicolo:
► Parcheggiare su un terreno piano.► Con un cambio manuale, inserire una marcia.► Con un cambio automatico, con la modalità P selezionata, bloccare una delle ruote con i cunei in dotazione.
Quindi eseguire (2).
Lampeggiante all'avviamento del veicolo.
Il freno di stazionamento non è stato disinserito
correttamente.
Eseguire (1) e provare a disinserire
completamente il freno di stazionamento
utilizzando la leva di comando, con il pedale del
freno premuto.
Se il problema persiste, eseguire (2).
Fissa, accompagnata dal messaggio "Anomalia freno
di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo:
► Tirare e mantenere tirata la leva di comando per 7-15 secondicirca, fino all'accensione della
spia sul quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
► Parcheggiare su un terreno piano.► Con un cambio manuale, inserire una marcia.► Con un cambio automatico, selezionare la modalità P, quindi bloccare una delle ruote con i
cunei in dotazione.

13
Strumenti di bordo

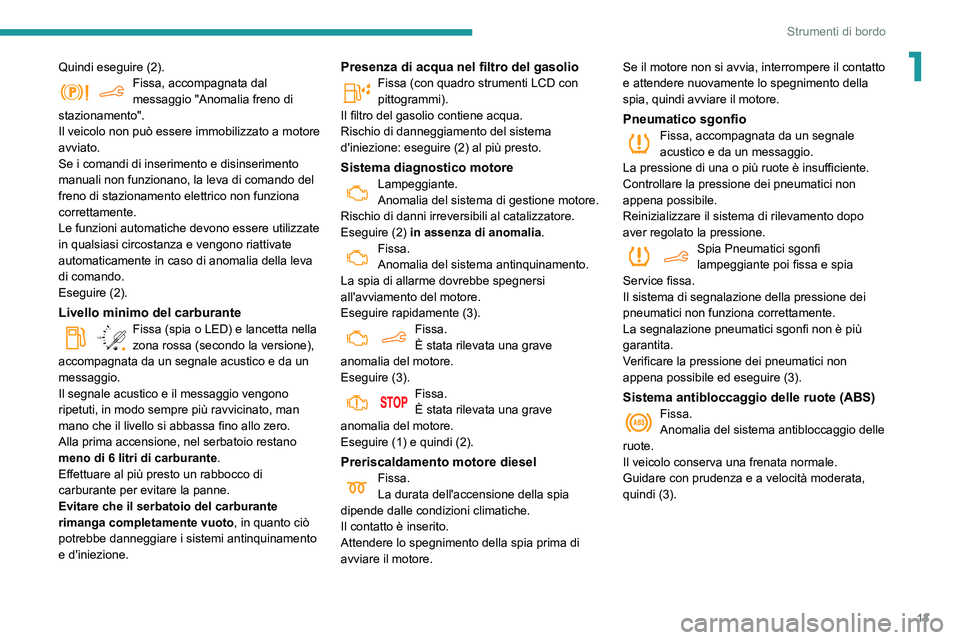

1Quindi eseguire (2).Fissa, accompagnata dal messaggio "Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuali non funzionano, la leva di comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia della leva
di comando.
Eseguire (2).
Livello minimo del carburante
/2
1 1Fissa (spia o LED) e lancetta nella zona rossa (secondo la versione),
accompagnata da un segnale acustico e da un
messaggio.
Il segnale acustico e il messaggio vengono
ripetuti, in modo sempre più ravvicinato, man
mano che il livello si abbassa fino allo zero.
Alla prima accensione, nel serbatoio restano
meno di 6 litri di carburante .
Effettuare al più presto un rabbocco di
carburante per evitare la panne.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Presenza di acqua nel filtro del gasolioFissa (con quadro strumenti LCD con pittogrammi).
Il filtro del gasolio contiene acqua.
Rischio di danneggiamento del sistema
d'iniezione: eseguire (2) al più presto.
Sistema diagnostico motoreLampeggiante.Anomalia del sistema di gestione motore.
Rischio di danni irreversibili al catalizzatore.
Eseguire (2) in assenza di anomalia .
Fissa.Anomalia del sistema antinquinamento.
La spia di allarme dovrebbe spegnersi
all'avviamento del motore.
Eseguire rapidamente (3).
Fissa.È stata rilevata una grave
anomalia del motore.
Eseguire (3).
Fissa.È stata rilevata una grave
anomalia del motore.
Eseguire (1) e quindi (2).
Preriscaldamento motore dieselFissa.La durata dell'accensione della spia
dipende dalle condizioni climatiche.
Il contatto è inserito.
Attendere lo spegnimento della spia prima di
avviare il motore. Se il motore non si avvia, interrompere il contatto
e attendere nuovamente lo spegnimento della
spia, quindi avviare il motore.
Pneumatico sgonfioFissa, accompagnata da un segnale acustico e da un messaggio.
La pressione di una o più ruote è insufficiente.
Controllare la pressione dei pneumatici non
appena possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Sistema antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva una frenata normale.
Guidare con prudenza e a velocità moderata,
quindi (3).

14
Strumenti di bordo

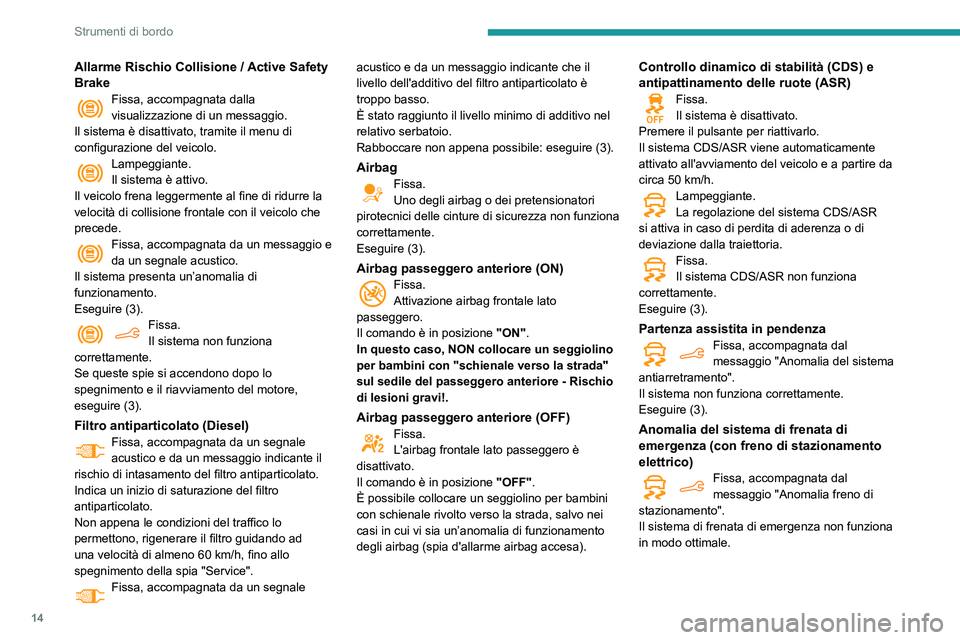

Allarme Rischio Collisione / Active Safety
Brake
Fissa, accompagnata dalla visualizzazione di un messaggio.
Il sistema è disattivato, tramite il menu di
configurazione del veicolo.
Lampeggiante.Il sistema è attivo.
Il veicolo frena leggermente al fine di ridurre la
velocità di collisione frontale con il veicolo che
precede.
Fissa, accompagnata da un messaggio e da un segnale acustico.
Il sistema presenta un’anomalia di
funzionamento.
Eseguire (3).
Fissa.Il sistema non funziona
correttamente.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire (3).
Filtro antiparticolato (Diesel)
Fissa, accompagnata da un segnale acustico e da un messaggio indicante il
rischio di intasamento del filtro antiparticolato.
Indica un inizio di saturazione del filtro
antiparticolato.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando ad
una velocità di almeno 60 km/h, fino allo
spegnimento della spia "Service".
Fissa, accompagnata da un segnale
acustico e da un messaggio indicante che il
livello dell'additivo del filtro antiparticolato è
troppo basso.
È stato raggiunto il livello minimo di additivo nel
relativo serbatoio.
Rabboccare non appena possibile: eseguire (3).
AirbagFissa.Uno degli airbag o dei pretensionatori
pirotecnici delle cinture di sicurezza non funziona
correttamente.
Eseguire (3).
Airbag passeggero anteriore (ON)Fissa.Attivazione airbag frontale lato
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!.
Airbag passeggero anteriore (OFF)
Fissa.L'airbag frontale lato passeggero è
disattivato.
Il comando è in posizione "OFF".
È possibile collocare un seggiolino per bambini
con schienale rivolto verso la strada, salvo nei
casi in cui vi sia un’anomalia di funzionamento
degli airbag (spia d'allarme airbag accesa).
Controllo dinamico di stabilità (CDS) e
antipattinamento delle ruote (ASR)
Fissa.Il sistema è disattivato.
Premere il pulsante per riattivarlo.
Il sistema CDS/ASR viene automaticamente
attivato all'avviamento del veicolo e a partire da
circa 50 km/h.
Lampeggiante.La regolazione del sistema CDS/ASR
si attiva in caso di perdita di aderenza o di
deviazione dalla traiettoria.
Fissa.Il sistema CDS/ASR non funziona
correttamente.
Eseguire (3).
Partenza assistita in pendenzaFissa, accompagnata dal messaggio "Anomalia del sistema
antiarretramento".
Il sistema non funziona correttamente.
Eseguire (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.

15
Strumenti di bordo

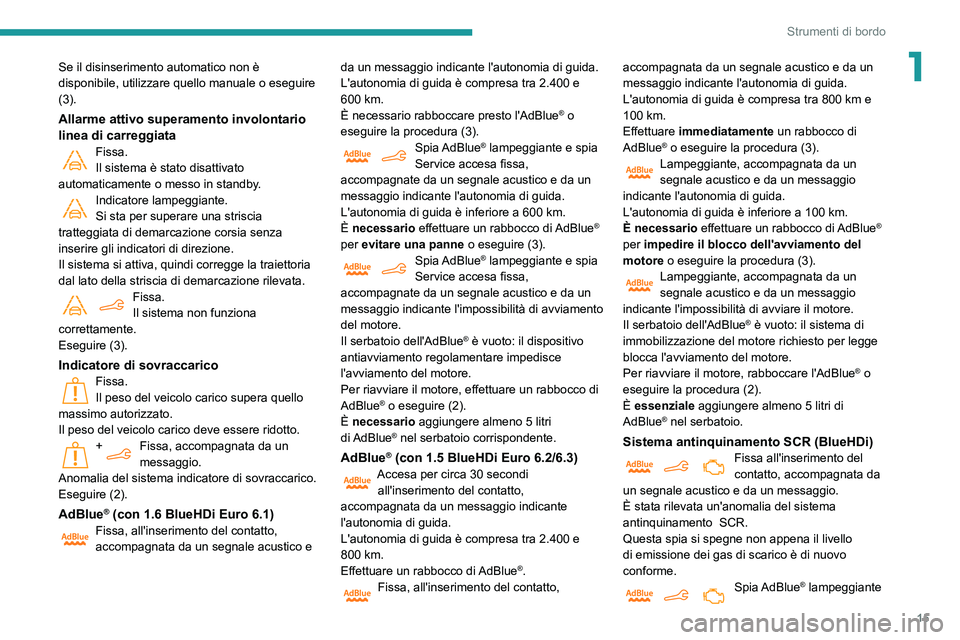

1Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Allarme attivo superamento involontario
linea di carreggiata
Fissa.Il sistema è stato disattivato
automaticamente o messo in standby.
Indicatore lampeggiante.Si sta per superare una striscia
tratteggiata di demarcazione corsia senza
inserire gli indicatori di direzione.
Il sistema si attiva, quindi corregge la traiettoria
dal lato della striscia di demarcazione rilevata.
Fissa.Il sistema non funziona
correttamente.
Eseguire (3).
Indicatore di sovraccaricoFissa.Il peso del veicolo carico supera quello
massimo autorizzato.
Il peso del veicolo carico deve essere ridotto.
+Fissa, accompagnata da un messaggio.
Anomalia del sistema indicatore di sovraccarico.
Eseguire (2).
AdBlue® (con 1.6 BlueHDi Euro 6.1)Fissa, all'inserimento del contatto, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
600 km.È necessario rabboccare presto l'AdBlue® o
eseguire la procedura (3).
Spia AdBlue® lampeggiante e spia
Service accesa fissa,
accompagnate da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 600 km.
È necessario effettuare un rabbocco di AdBlue
®
per evitare una panne o eseguire (3).
Spia AdBlue® lampeggiante e spia
Service accesa fissa,
accompagnate da un segnale acustico e da un
messaggio indicante l'impossibilità di avviamento
del motore.
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce
l'avviamento del motore.
Per riavviare il motore, effettuare un rabbocco di
AdBlue
® o eseguire (2).
È necessario aggiungere almeno 5 litri
di AdBlue® nel serbatoio corrispondente.
AdBlue® (con 1.5 BlueHDi Euro 6.2/6.3)Accesa per circa 30 secondi all'inserimento del contatto,
accompagnata da un messaggio indicante
l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800 km.Effettuare un rabbocco di AdBlue®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100 km.Effettuare immediatamente un rabbocco di
AdBlue® o eseguire la procedura (3).Lampeggiante, accompagnata da un segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100 km.È necessario effettuare un rabbocco di AdBlue®
per impedire il blocco dell'avviamento del
motore o eseguire la procedura (3).
Lampeggiante, accompagnata da un segnale acustico e da un messaggio
indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il sistema di
immobilizzazione del motore richiesto per legge
blocca l'avviamento del motore.
Per riavviare il motore, rabboccare l'AdBlue
® o
eseguire la procedura (2).
È essenziale aggiungere almeno 5 litri di
AdBlue
® nel serbatoio.
Sistema antinquinamento SCR (BlueHDi)Fissa all'inserimento del contatto, accompagnata da
un segnale acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento SCR.Questa spia si spegne non appena il livello
di emissione dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante

16
Strumenti di bordo

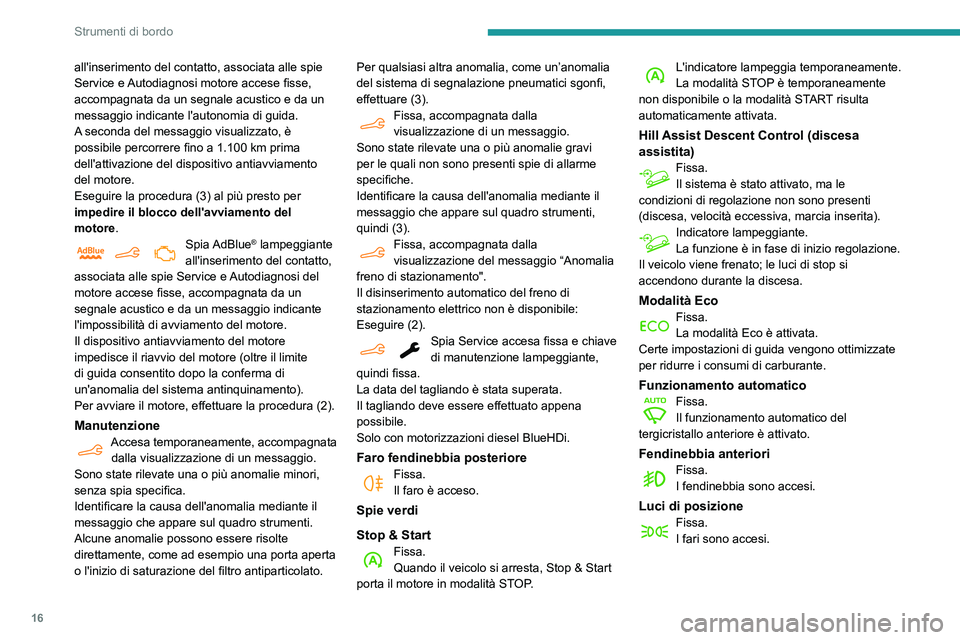

all'inserimento del contatto, associata alle spie
Service e Autodiagnosi motore accese fisse,
accompagnata da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100 km prima dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (oltre il limite
di guida consentito dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Manutenzione
Accesa temporaneamente, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, come ad esempio una porta aperta
o l'inizio di saturazione del filtro antiparticolato. Per qualsiasi altra anomalia, come un’anomalia
del sistema di segnalazione pneumatici sgonfi,
effettuare (3).
Fissa, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi
per le quali non sono presenti spie di allarme
specifiche.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti,
quindi (3).
Fissa, accompagnata dalla visualizzazione del messaggio “Anomalia
freno di stazionamento".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile:
Eseguire (2).
Spia Service accesa fissa e chiave di manutenzione lampeggiante,
quindi fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni diesel BlueHDi.
Faro fendinebbia posterioreFissa.Il faro è acceso.
Spie verdi
Stop & Start
Fissa.Quando il veicolo si arresta, Stop & Start
porta il motore in modalità STOP.
L'indicatore lampeggia temporaneamente.La modalità STOP è temporaneamente
non disponibile o la modalità START risulta
automaticamente attivata.
Hill Assist Descent Control (discesa
assistita)
Fissa.Il sistema è stato attivato, ma le
condizioni di regolazione non sono presenti
(discesa, velocità eccessiva, marcia inserita).
Indicatore lampeggiante.La funzione è in fase di inizio regolazione.
Il veicolo viene frenato; le luci di stop si
accendono durante la discesa.
Modalità EcoFissa.La modalità Eco è attivata.
Certe impostazioni di guida vengono ottimizzate
per ridurre i consumi di carburante.
Funzionamento automaticoFissa.Il funzionamento automatico del
tergicristallo anteriore è attivato.
Fendinebbia anterioriFissa.I fendinebbia sono accesi.
Luci di posizioneFissa.I fari sono accesi.

17
Strumenti di bordo

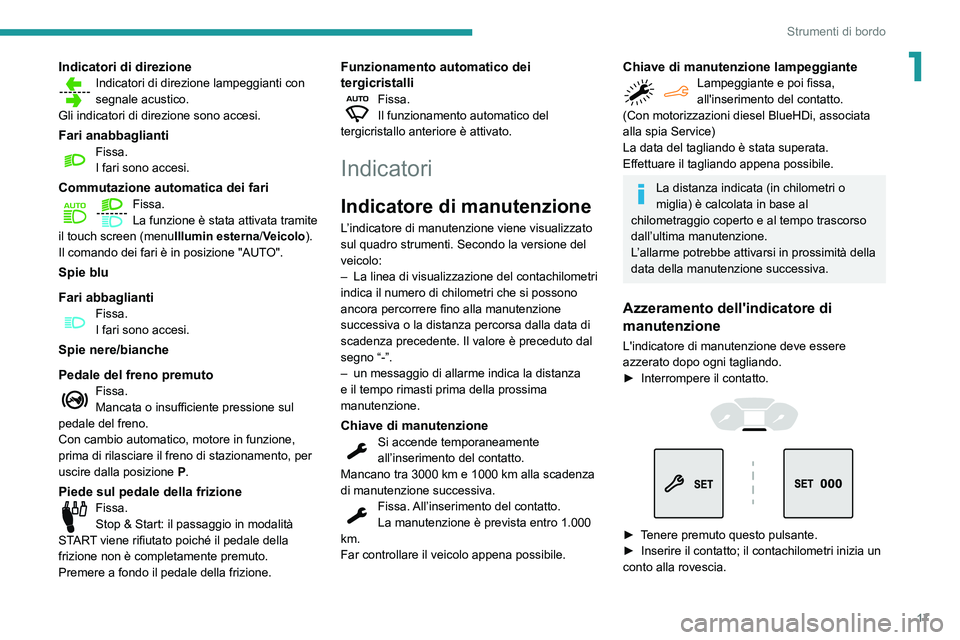

1Indicatori di direzioneIndicatori di direzione lampeggianti con
segnale acustico.
Gli indicatori di direzione sono accesi.
Fari anabbagliantiFissa.I fari sono accesi.
Commutazione automatica dei fariFissa.La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.Mancata o insufficiente pressione sul
pedale del freno.
Con cambio automatico, motore in funzione,
prima di rilasciare il freno di stazionamento, per
uscire dalla posizione P.
Piede sul pedale della frizioneFissa.Stop & Start: il passaggio in modalità
START viene rifiutato poiché il pedale della
frizione non è completamente premuto.
Premere a fondo il pedale della frizione.
Funzionamento automatico dei
tergicristalli
Fissa.Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
– La linea di visualizzazione del contachilometri indica il numero di chilometri che si possono
ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno “-”.
– un messaggio di allarme indica la distanza e il tempo rimasti prima della prossima
manutenzione.
Chiave di manutenzione
Si accende temporaneamente all’inserimento del contatto.
Mancano tra 3000 km e 1000 km alla scadenza
di manutenzione successiva.
Fissa. All’inserimento del contatto.La manutenzione è prevista entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa, all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
La distanza indicata (in chilometri o
miglia) è calcolata in base al
chilometraggio coperto e al tempo trascorso
dall’ultima manutenzione.
L’allarme potrebbe attivarsi in prossimità della
data della manutenzione successiva.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
► Interrompere il contatto.


► Tenere premuto questo pulsante.► Inserire il contatto; il contachilometri inizia un conto alla rovescia.

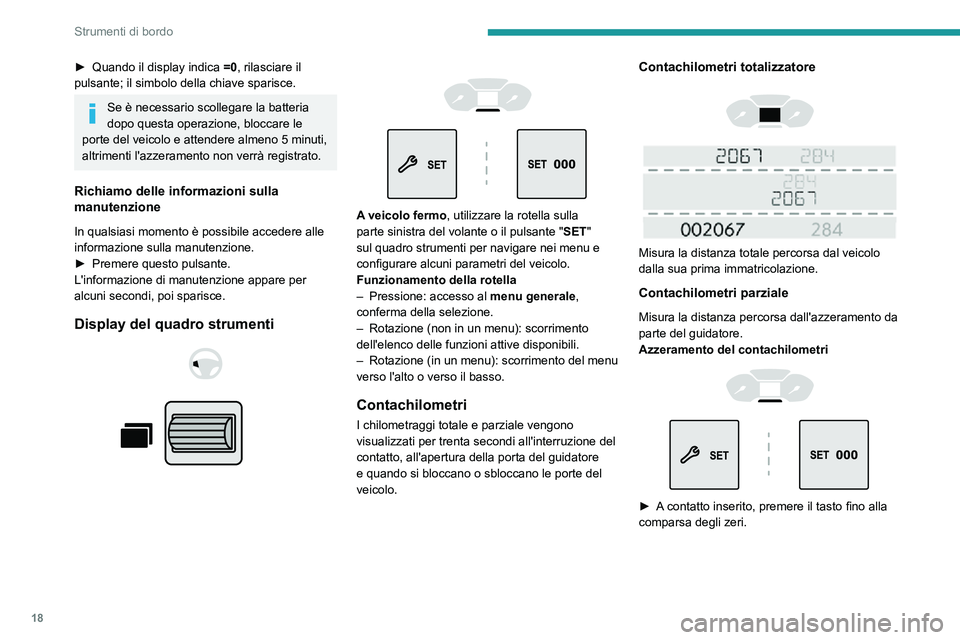

18
Strumenti di bordo
► Quando il display indica =0, rilasciare il
pulsante; il simbolo della chiave sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Richiamo delle informazioni sulla
manutenzione
In qualsiasi momento è possibile accedere alle
informazione sulla manutenzione.
► Premere questo pulsante.L'informazione di manutenzione appare per
alcuni secondi, poi sparisce.
Display del quadro strumenti





A veicolo fermo, utilizzare la rotella sulla
parte sinistra del volante o il pulsante " SET"
sul quadro strumenti per navigare nei menu e
configurare alcuni parametri del veicolo.
Funzionamento della rotella
– Pressione: accesso al menu generale,
conferma della selezione.
– Rotazione (non in un menu): scorrimento dell'elenco delle funzioni attive disponibili.– Rotazione (in un menu): scorrimento del menu verso l'alto o verso il basso.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione del
contatto, all'apertura della porta del guidatore
e quando si bloccano o sbloccano le porte del
veicolo.
Contachilometri totalizzatore



Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento da
parte del guidatore.
Azzeramento del contachilometri



► A contatto inserito, premere il tasto fino alla comparsa degli zeri.
