Peugeot Partner Tepee 2010 Handleiding (in Dutch)

148
Zekering vervangen

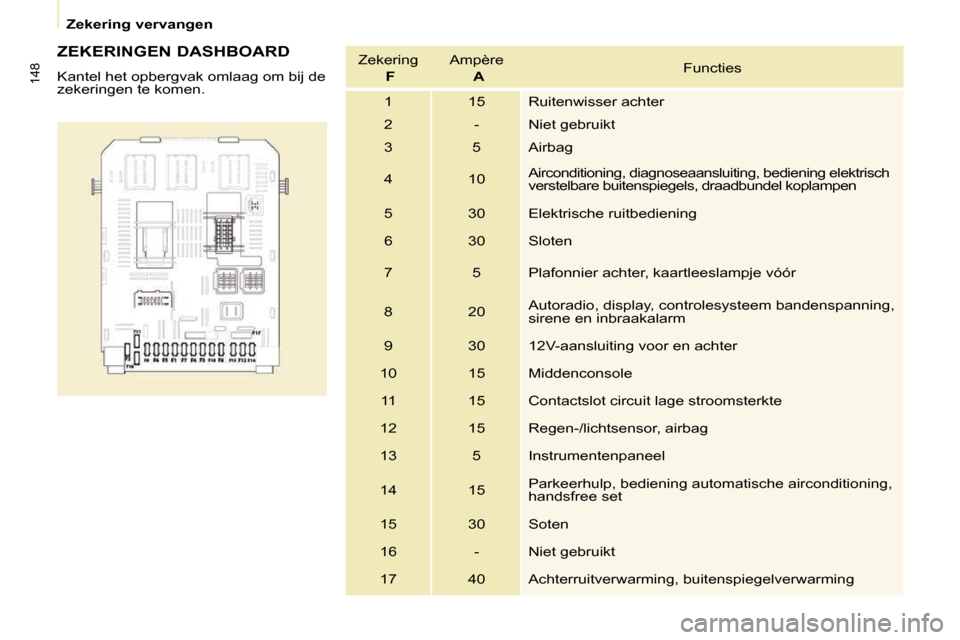

ZEKERINGEN DASHBOARD
Kantel het opbergvak omlaag om bij de
zekeringen te komen. Zekering
F Ampère
A Functies
1 15 Ruitenwisser achter
2 - Niet gebruikt
3 5 Airbag
4 10 Airconditioning, diagnoseaansluiting, bediening el
ektrisch
verstelbare buitenspiegels, draadbundel koplampen
5 30 Elektrische ruitbediening
6 30 Sloten
7 5 Plafonnier achter, kaartleeslampje vóór
8 20 Autoradio, display, controlesysteem bandenspanning,
sirene en inbraakalarm
9 30 12V-aansluiting voor en achter
10 15 Middenconsole 11 15 Contactslot circuit lage stroomsterkte
12 15 Regen-/lichtsensor, airbag
13 5 Instrumentenpaneel
14 15 Parkeerhulp, bediening automatische airconditioning,
handsfree set
15 30 Soten
16 - Niet gebruikt
17 40 Achterruitverwarming, buitenspiegelverwarming

149
SNEL WEER OP WEG
7
Zekering vervangen

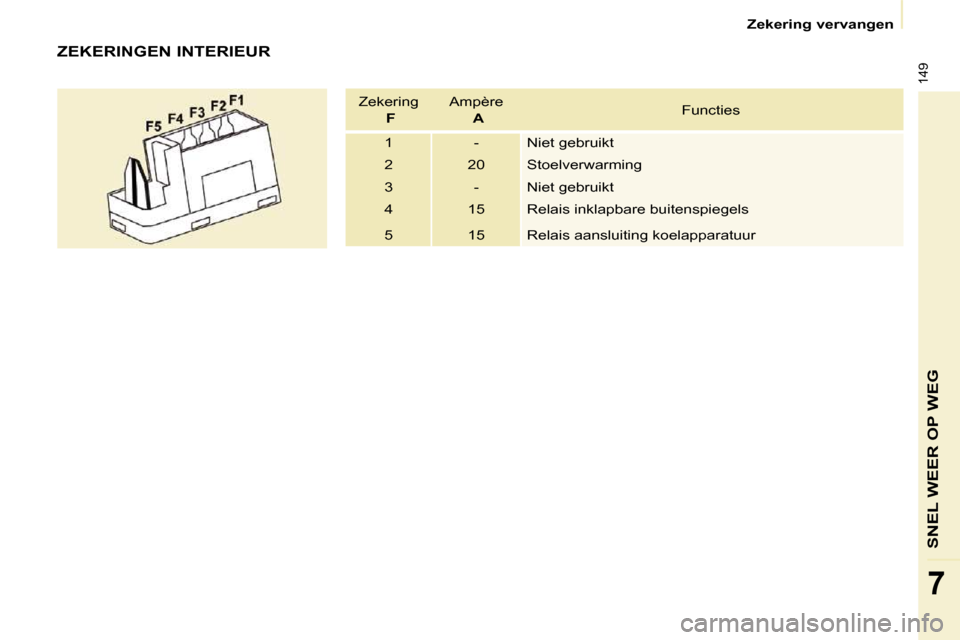

ZEKERINGEN INTERIEUR
Zekering F Ampère
A Functies
1 - Niet gebruikt
2 20 Stoelverwarming
3 - Niet gebruikt
4 15 Relais inklapbare buitenspiegels
5 15 Relais aansluiting koelapparatuur

150
Zekering vervangen

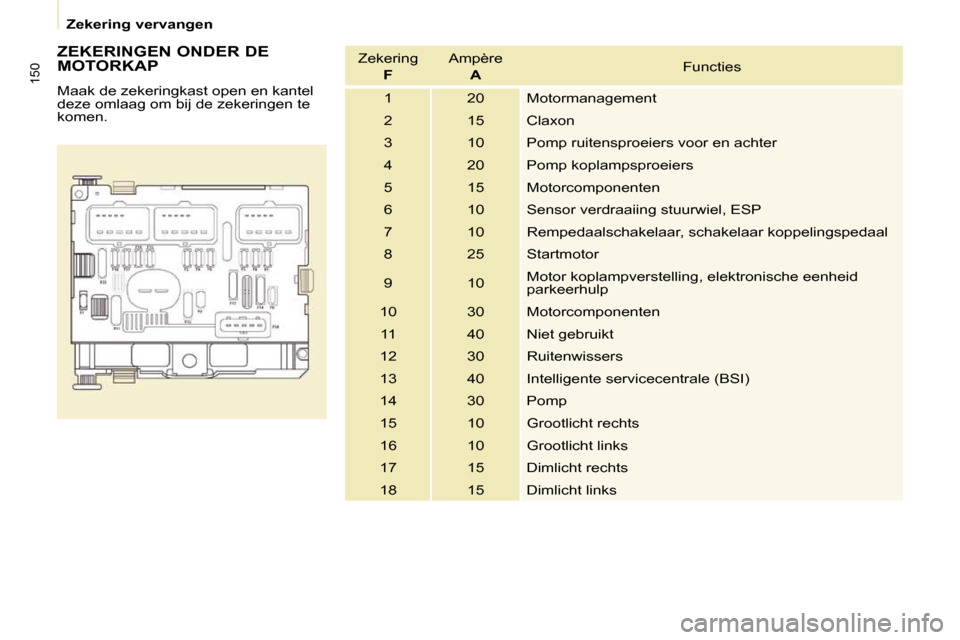

ZEKERINGEN ONDER DE
MOTORKAP
Maak de zekeringkast open en kantel
deze omlaag om bij de zekeringen te
komen. Zekering

F Ampère

A Functie s
1 20 Motormanagement
2 15 Claxon
3 10 Pomp ruitensproeiers voor en achter
4 20 Pomp koplampsproeiers
5 15 Motorcomponenten
6 10 Sensor verdraaiing stuurwiel, ESP
7 10 Rempedaalschakelaar, schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplampverstelling, elektronische eenheid
parkeerhulp
10 30 Motorcomponenten 11 40 Niet gebruikt
12 30 Ruitenwissers
13 40 Intelligente servicecentrale (BSI)
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links

151
7

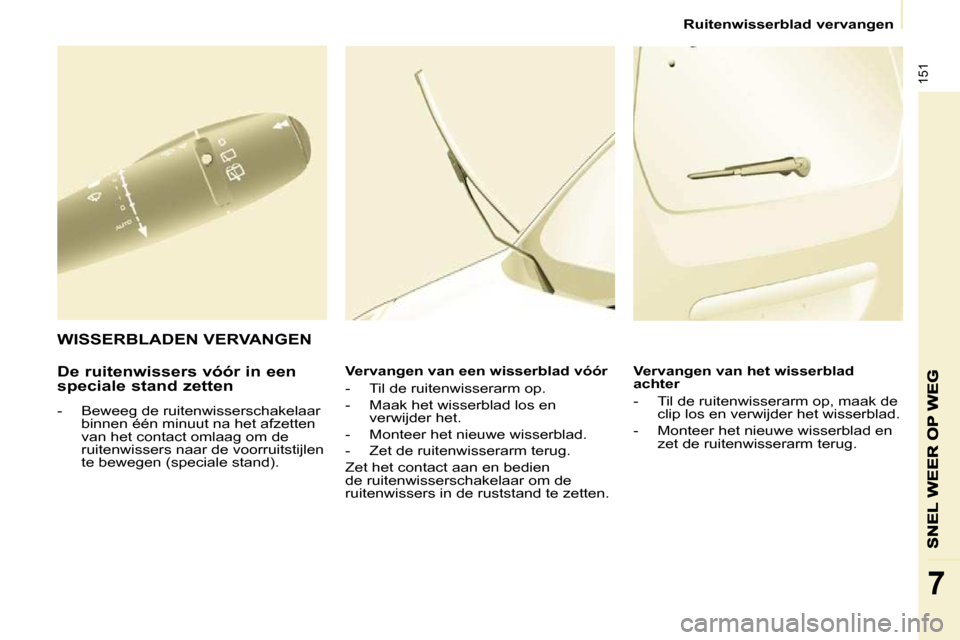

Ruitenwisserblad vervangen
De ruitenwissers vóór in een
speciale stand zetten
- Beweeg de ruitenwisserschakelaar binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand). Vervangen van een wisserblad vóór
- Til de ruitenwisserarm op.
- Maak het wisserblad los en
verwijder het.
- Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten. Vervangen van het wisserblad
achter
- Til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.
- Monteer het nieuwe wisserblad en zet de ruitenwisserarm terug.
WISSERBLADEN VERVANGEN

152

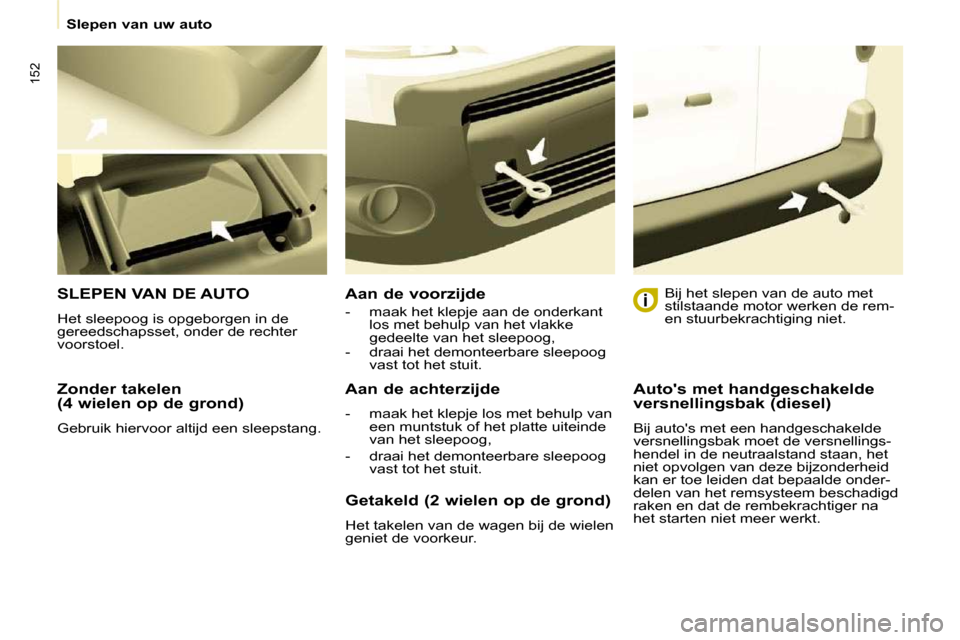

Slepen van uw auto
Zonder takelen
(4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.
SLEPEN VAN DE AUTO
Het sleepoog is opgeborgen in de
gereedschapsset, onder de rechter
voorstoel. Aan de voorzijde
- maak het klepje aan de onderkant
los met behulp van het vlakke
gedeelte van het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit.
Aan de achterzijde
- maak het klepje los met behulp van een muntstuk of het platte uiteinde
van het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit. Bij het slepen van de auto met
stilstaande motor werken de rem-
en stuurbekrachtiging niet.
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur. Auto's met handgeschakelde
versnellingsbak (diesel)
Bij auto's met een handgeschakelde
versnellingsbak moet de versnellings-
hendel in de neutraalstand staan, het
niet opvolgen van deze bijzonderheid
kan er toe leiden dat bepaalde onder-
delen van het remsysteem beschadigd
raken en dat de rembekrachtiger na
het starten niet meer werkt.

154

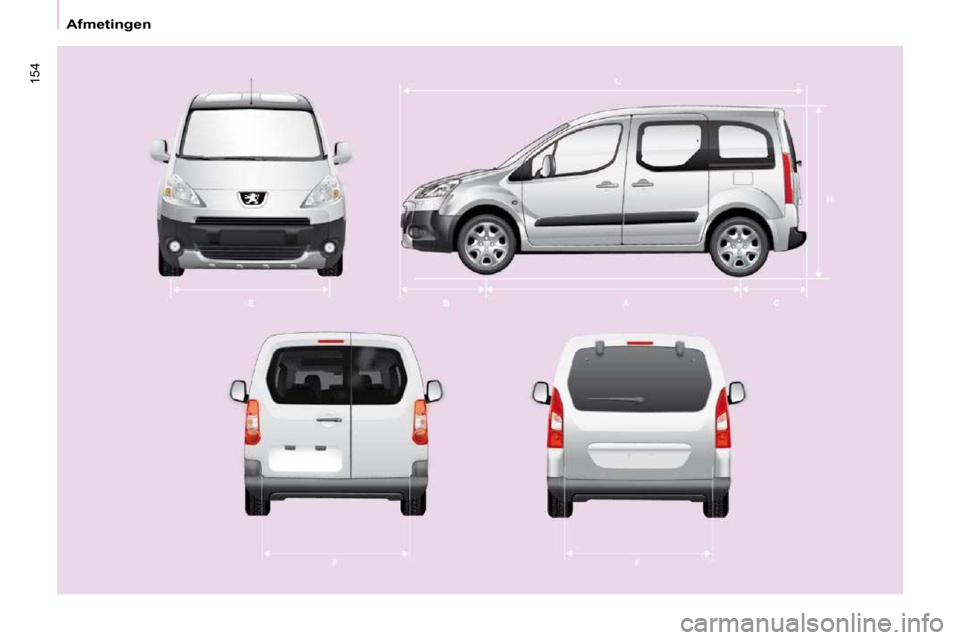

Afmetingen

155
Afmetingen
TECHNISCHE GEGEVENS
8

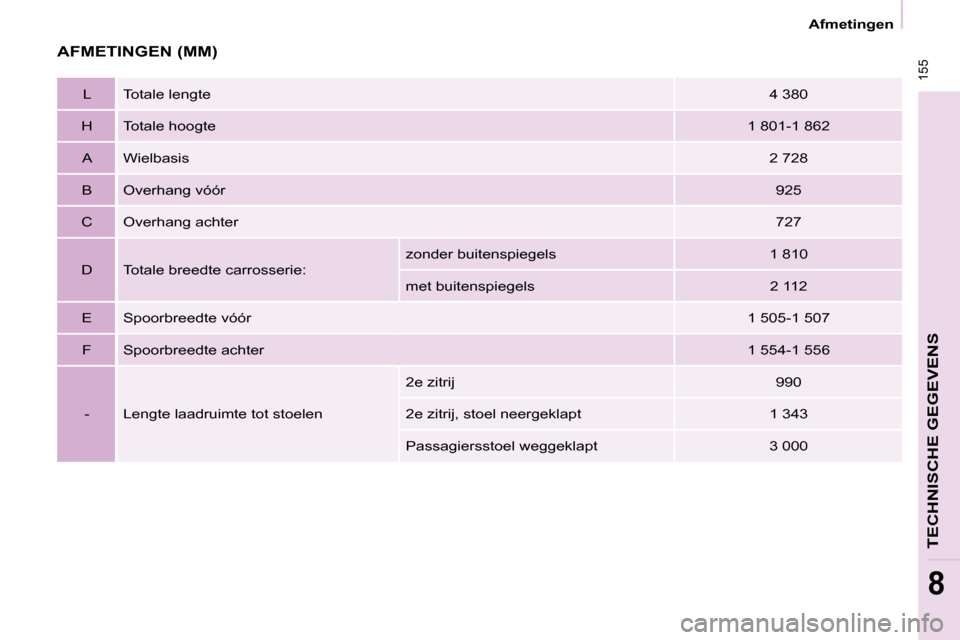

AFMETINGEN (MM)
L Totale lengte 4 380
H Totale hoogte 1 801-1 862
A Wielbasis 2 728
B Overhang vóór 925
C Overhang achter 727
D Totale breedte carrosserie: zonder buitenspiegels 1 810
met buitenspiegels 2 112
E Spoorbreedte vóór 1 505-1 507
F Spoorbreedte achter 1 554-1 556
- Lengte laadruimte tot stoelen 2e zitrij
990
2e zitrij, stoel neergeklapt 1 343
Passagiersstoel weggeklapt 3 000

156

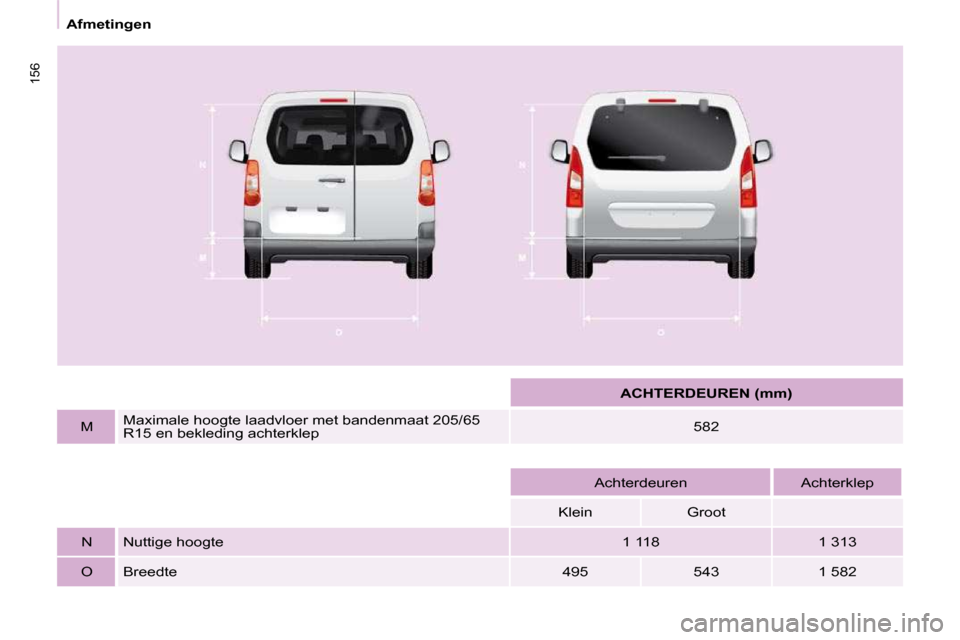

Afmetingen

ACHTERDEUREN (mm)
M Maximale hoogte laadvloer met bandenmaat 205/65
R15 en bekleding achterklep 582

Achterdeuren Achterklep
Klein Groot
N Nuttige hoogte 1 118 1 313
O Breedte 495 543 1 582

157
Afmetingen
TECHNISCHE GEGEVENS
8

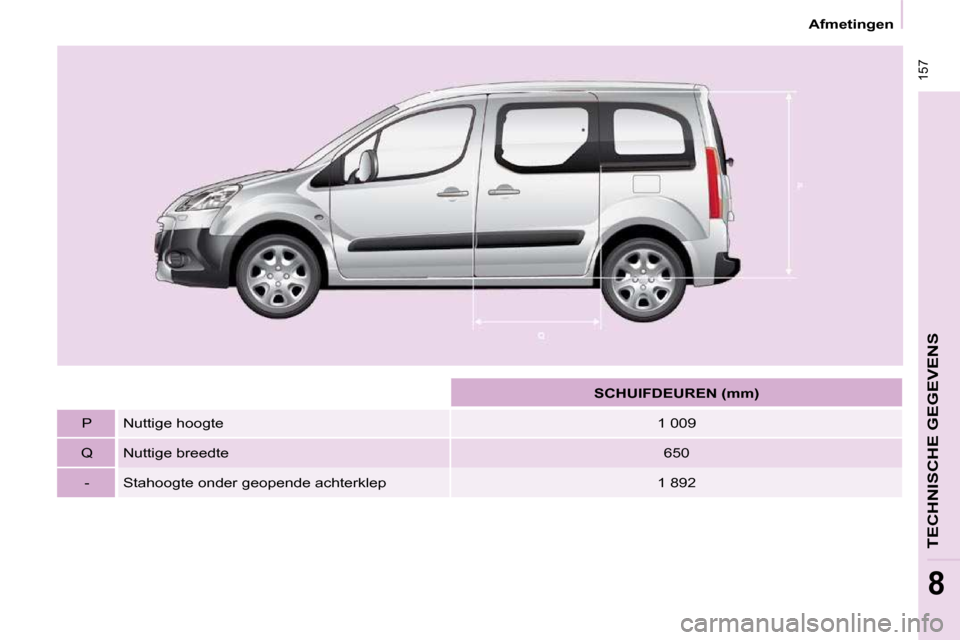

SCHUIFDEUREN (mm)
P Nuttige hoogte 1 009
Q Nuttige breedte 650
- Stahoogte onder geopende achterklep 1 892

158

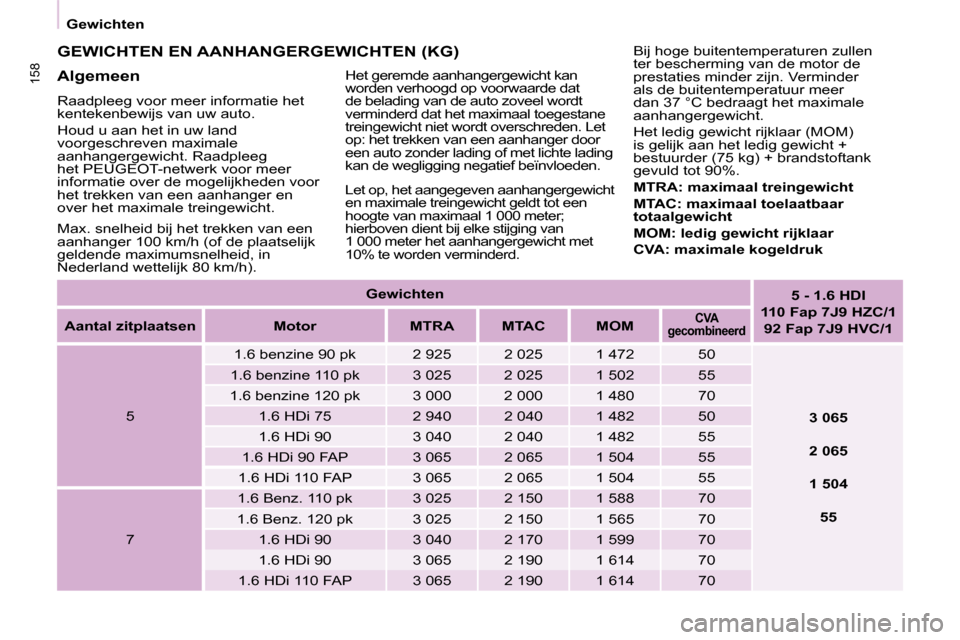

Gewichten
Gewichten

5 - 1.6 HDI
110 Fap 7J9 HZC/1
92 Fap 7J9 HVC/1

Aantal zitplaatsen Motor MTRA MTAC MOM

CVA

gecombineerd
5 1.6 benzine 90 pk 2 925 2 025 1 472 50


3 065

2 065

1 504

55
1.6 benzine 110 pk 3 025 2 025 1 502 55

1.6 benzine 120 pk 3 000 2 000 1 480 70
1.6 HDi 75 2 940 2 040 1 482 50
1.6 HDi 90 3 040 2 040 1 482 55
1.6 HDi 90 FAP 3 065 2 065 1 504 55
1.6 HDi 110 FAP 3 065 2 065 1 504 55
7 1.6 Benz. 110 pk 3 025 2 150 1 588 70
1.6 Benz. 120 pk 3 025 2 150 1 565 70 1.6 HDi 90 3 040 2 170 1 599 70
1.6 HDi 90 3 065 2 190 1 614 70
1.6 HDi 110 FAP 3 065 2 190 1 614 70
GEWICHTEN EN AANHANGERGEWICHTEN (KG)
Algemeen
Raadpleeg voor meer informatie het
kentekenbewijs van uw auto.
Houd u aan het in uw land
voorgeschreven maximale
aanhangergewicht. Raadpleeg
het PEUGEOT-netwerk voor meer
informatie over de mogelijkheden voor
het trekken van een aanhanger en
over het maximale treingewicht. Het geremde aanhangergewicht kan
worden verhoogd op voorwaarde dat
de belading van de auto zoveel wordt
verminderd dat het maximaal toegestane
treingewicht niet wordt overschreden. Let
op: het trekken van een aanhanger door
een auto zonder lading of met lichte lading
kan de wegligging negatief beïnvloeden.

MTRA: maximaal treingewicht

MTAC: maximaal toelaatbaar
totaalgewicht

MOM: ledig gewicht rijklaar

CVA: maximale kogeldruk
Max. snelheid bij het trekken van een
aanhanger 100 km/h (of de plaatselijk
geldende maximumsnelheid, in
Nederland wettelijk 80 km/h). Bij hoge buitentemperaturen zullen
ter bescherming van de motor de
prestaties minder zijn. Verminder
als de buitentemperatuur meer
dan 37 °C bedraagt het maximale
aanhangergewicht.
Het ledig gewicht rijklaar (MOM)
is gelijk aan het ledig gewicht +
bestuurder (75 kg) + brandstoftank
gevuld tot 90%.
Let op, het aangegeven aanhangergewicht
en maximale treingewicht geldt tot een
hoogte van maximaal 1 000 meter;
hierboven dient bij elke stijging van
1 000 meter het aanhangergewicht met
10% te worden verminderd.
