Peugeot Partner Tepee 2010 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2010Pages: 210, PDF Size: 7.16 MB
Page 161 of 210
159
TECHNISCHE GEGEVENS
8
Motoren diesel - benzine
MOTOREN EN VERSNELLINGSBAK
Benzine Diesel
Benaming
1.6 benzine 1.6 benzine 1.6 benzine 1.6 HDi 1.6 HDi 1.6 HDi FAP 1.6 HDi FAP
Vermogen (pk) 90 110 120 75 90 90 1 10
Maximaal vermogen ECE-norm (kW/DIN) 66 80 88 55 66 66 80
Maximaal toerental (t/min) 5 800 5 800 6 000 4 000 4 000 4 000 4 000
Cilinderinhoud (cm 3
) 1 587 1 587 1 598 1 560 1 560 1 560 1 560
Aantal versnellingen - handgeschakeld 5 5 5 5 5 5 5
Boring x slag (mm) 78,5 x 82 78,5 x 82 77 x 85,8 7 5 x 88,3 75 x 88,3 75 x 88,3 75 x 88,3
Maximum koppel ECE-norm (Nm) 132 147 160 185 215 215 240
Toerental bij maximum koppel (t/min) 2 500 4 000 4 250 1 750 1 750 1 750 1 750
Brandstof Loodvrije benzine Diesel
R o e t fi l t e r ( F A P ) - - - - - Ja Ja
Katalysator Ja Ja Ja Ja Ja Ja Ja
Page 162 of 210
161
TECHNISCHE GEGEVENS
8
Identificatie
IDENTIFICATIEGEGEVENS
A. Constructeursplaatje. C. Banden en kleurcode van de lak.
De sticker C op het voorportier geeft
de volgende informatie:
- de maat van de velgen en banden,
- de door de constructeur goedgekeurde bandenmerken,
- de bandenspanning (deze moet minstens eens per maand bij koude
banden gecontroleerd worden),
- de kleurcode van de lak.
B. Serienummer.
Het serienummer is ingeslagen in het
rechter binnenscherm vóór.
Page 163 of 210
9.1
PC Sound
INHOUD
Page 164 of 210
9.2
1 1
2 2
1 0 1 0 1 1 1 1
1 3 1 3 1 4 1 4 1 5 1 5
3 3 4 4 5 5 6 6 7 7 8 8 9 9
1 2 1 2

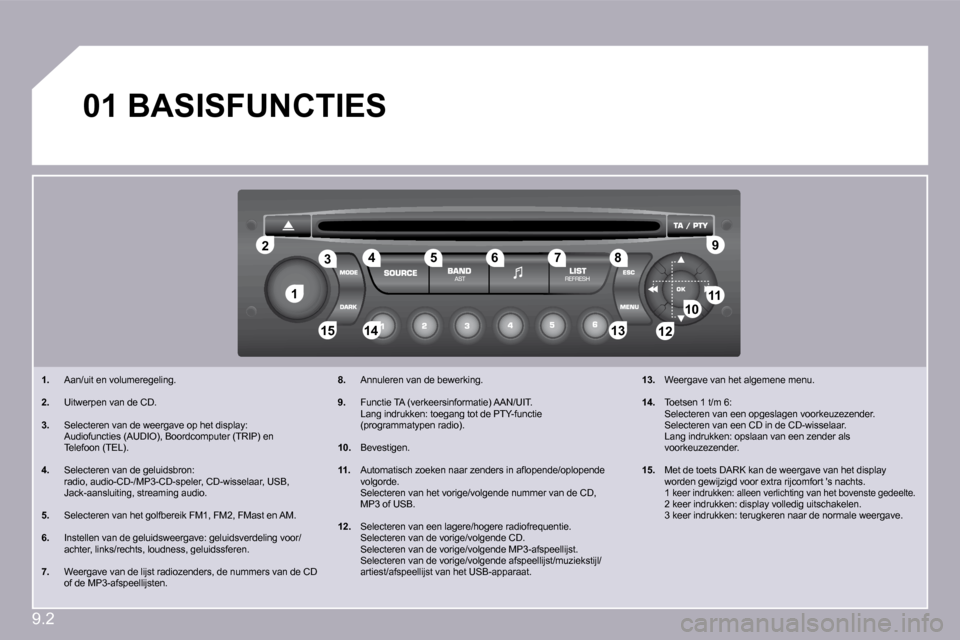

0 1 B A S I S F U N C T I E S
1 . Aan/uit en volumeregeling.
2 . Uitwerpen van de CD.
3 . Selecteren van de weergave op het display: Audiofuncties (AUDIO), Boordcomputer (TRIP) en Telefoon (TEL).
4 . Selecteren van de geluidsbron: radio, audio-CD-/MP3-CD-speler, CD-wisselaar, USB, Jack-aansluiting, streaming audio.
5 . Selecteren van het golfbereik FM1, FM2, FMast en AM.
6 . Instellen van de geluidsweergave: geluidsverdeling voor/achter, links/rechts, loudness, geluidssferen.
7 . Weergave van de lijst radiozenders, de nummers van de CD of de MP3-afspeellijsten.
8 . Annuleren van de bewerking.
9 . Functie TA (verkeersinformatie) AAN/UIT. Lang indrukken: toegang tot de PTY-functie (programmatypen radio).
1 0 . Bevestigen.
1 1 . A u t o m a t i s c h z o e k e n n a a r z e n d e r s i n a fl o p e n d e / o p l o p e n d e volgorde. Selecteren van het vorige/volgende nummer van de C D, MP3 of USB.
1 2 . Selecteren van een lagere/hogere radiofrequentie. Selecteren van de vorige/volgende CD. Selecteren van de vorige/volgende MP3-afspeellijst . Selecteren van de vorige/volgende afspeellijst/muziekstijl/artiest/afspeellijst van het USB-apparaat.
1 3 . Weergave van het algemene menu.
1 4 . Toetsen 1 t/m 6: Selecteren van een opgeslagen voorkeuzezender. Selecteren van een CD in de CD-wisselaar. Lang indrukken: opslaan van een zender als voorkeuzezender.
1 5 . Met de toets DARK kan de weergave van het display worden gewijzigd voor extra rijcomfort 's nachts. 1 keer indrukken: alleen verlichting van het bovenste gedeelte. 2 keer indrukken: display volledig uitschakelen. 3 keer indrukken: terugkeren naar de normale weerg ave.
Page 165 of 210
9.3
0 2 A L G E M E E N M E N U
GELUIDSBRON: radio, CD, USB, opties.
BOORDCOMPUTER: invoeren afstand, waarschuwingsmeldingen, status van functies.
TELEFOON: Bluetooth, koppelingen, communicatie-instellingen en overdracht van MP3-bestanden.
PERSOONLIJKE INSTELLING - CONFIGURATIE: parameters van de auto, displayweergave, talen.
> M O N O C H R O O M D I S P L A Y C
> M O N O C H R O O M D I S P L A Y A Raadpleeg voor een compleet overzicht van de beschikbare menu's het gedeelte "Menustructuren" van dit hoofdstuk.
Page 166 of 210
9.5
1
2 2
3 3
4 4
2 2
4 4
3 3
1 1
0 3 A U D I O
Druk herhaalde malen op de toets SOURCE om de radiofunctie te selecteren.
Druk op de toets BAND AST om het golfbereik te selecteren: FM1, FM2, FMast of AM.
Druk kort op een van de toetsen om automatisch naar zenders te zoeken.
Druk op een van de toetsen om handmatig naar zenders te zoeken.
Druk op de toets LIST REFRESH voor een lijst van de beschikbare zenders in het gebied waar u zich bevindt (maximaal 30 zenders). Druk langer dan 2 seconden op de toets om deze lijst bij te werken.
Selecteer RDS VOLGEN ACTIVEREN en druk op OK. Op het display verschijnt de aanduiding RDS.
Selecteer de functie VOORKEUZE Selecteer de functie VOORKEUZE FM en druk op OK.
Selecteer AUDIOFUNCTIES en druk op OK.
Druk op de toets MENU.
V O O R K E U Z E F M
R D S V O L G E N A C T I V E R E N
Er kunnen storingen in de ontvangst optreden door obstakels in de omgeving (bergen, gebouwen, tunnels, parkeergarages, enz.), ook als d e RDS-functie is ingeschakeld. Dit is een normaal verschijnsel en heeft niets te maken met een storing in de autoradio.
R D S
Als de RDS-functie is ingeschakeld, zoekt de rad io steeds naar de sterkste frequentie van een zender, zodat u erna ar kunt blijven luisteren. Sommige RDS-zenders zijn echter niet in het hele land te ontvangen, omdat de frequenties van de zender niet het hele land dekken. Dit verklaart dat de zender tijdens het rijden kan wegvallen.
R A D I O
S E L E C T E R E N V A N E E N Z E N D E R
Page 167 of 210
9.6
1 1
2 2
1 1
2 2
Bepaalde beveiligingssystemen op de originele CD of zelfgebrande CD's kunnen storingen veroorzaken, ongeacht de kwaliteit van de CD-speler. Plaats zonder op de toets EJECT te drukken een CD in de CD-speler; deze zal de CD automatisch afspelen.
Als er in de CD-speler al een CD is geplaatst die u wilt beluisteren, druk dan herhaalde malen op de toets SOURCE om de CD-functie te selecteren.
Druk op een van de toetsen om een nummer van de CD te selecteren. Druk op de toets LIST REFRESH om de lijst met nummers van de CD weer te geven. Houd een van de toetsen ingedrukt om versneld vooruit of terug te spoelen.
Plaats een MP3-CD in de speler. De CD-speler leest vervolgens de CD af tot alle nummers zijn gevonden. Daardoor kan het enkele tot enkele tientallen seconden duren voordat het afspelen begi nt.
De CD-speler kan CD's met maximaal 255 MP3-bestand en, verdeeld over 8 speellijsten, afspelen. Het is echter raadzaam het aantal speellijsten tot twee te beperken om een lan ge laadtijd van de CD te voorkomen. Bij het afspelen wordt geen rekening gehouden met de mappenstructuur. Alle bestanden worden op hetzelfde niveau weergegev en.
Als er al een CD in het apparaat zit die u wilt beluisteren, druk dan herhaalde malen op de toets SOURCE om de CD-functie te selecteren.
Druk op een van de toetsen om een nummer van de CD te selecteren. Druk op de toets LIST REFRESH om de speellijsten van de MP3-CD weer te geven. Houd een van de toetsen ingedrukt om snel vooruit of terug te spoelen.

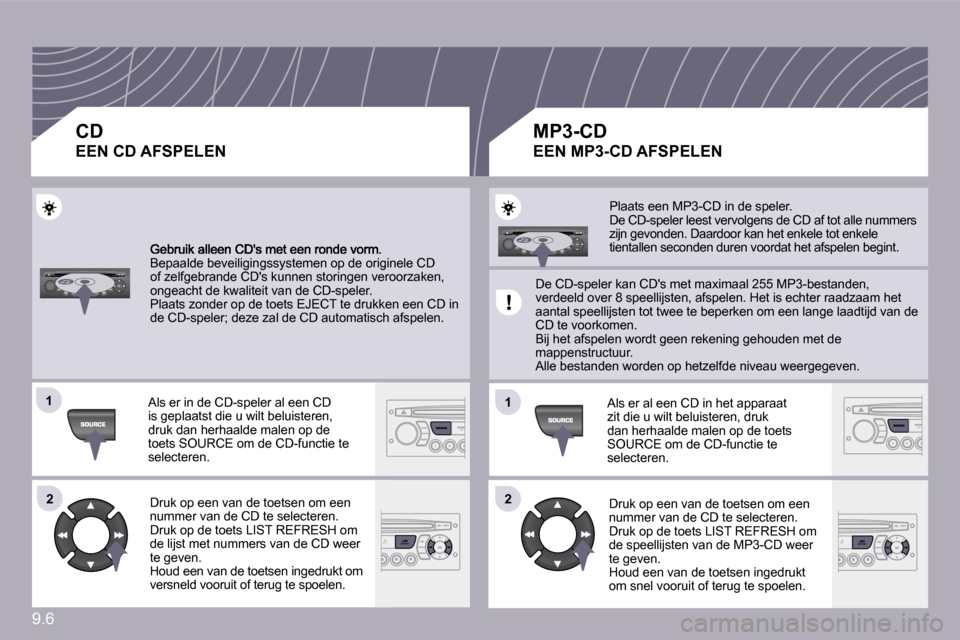

CD
E E N C D A F S P E L E N
M P 3 - C D
E E N M P 3 - C D A F S P E L E N
Page 168 of 210
9.7
1 1
2 2
3 3
Het formaat MP3 (afkorting van MPEG 1,2 & 2.5 Audio Layer 3) is een standaard voor het comprimeren van geluid die d e mogelijkheid biedt enkele tientallen speellijsten op één CD te plaatsen. De mogelijkheid om een MP3-speellijst af te spelen en weer te geven is afhankelijk van het gebruikte brandprogramma en/ of de gebruikte instellingen.
Selecteer voor het branden van een CD-R of CD-RW d e standaard ISO 9660 niveau 1,2 of Joliet om deze te kunnen afspelen. Als de CD in een ander formaat is gebrand, kan het zijn dat deze niet goed wordt afgespeeld. Het is raadzaam voor één CD niet meer dan één stan daard voor het branden te gebruiken. Stel de laagst mogelijke snelheid in voor een optimale geluidskwaliteit. Voor het branden van een multisessie-CD is het raa dzaam de standaard Joliet te gebruiken.
De autoradio speelt uitsluitend bestanden met de extensie ".mp3" af. Geluidsbestanden met een andere extensie (.wma, .mp 4...) kunnen niet worden afgespeeld.
Gebruik voor bestandsnamen maximaal 20 karakters en verwijder speciale tekens (bijv.: " ", ?, ù) om problemen met het afspelen of de weergave te voorkomen.
Plaats bij een CD-wisselaar met meerdere invoeropeningen de CD's één voor één. Druk bij een CD-wisselaar met één invoeropening op LOAD, kies het nummer van de CD en voer vervolgens de CD in of houd de toets LOAD ingedrukt en voer de CD's één voor één in. Druk herhaalde malen op de toets SOURCE en selecteer de CD-WISSELAAR.
Druk op een van de genummerde toetsen om de gewenste CD te selecteren.
Druk op een van de toetsen om een nummer van de CD te selecteren. Houd een van de toetsen ingedrukt om het nummer versneld vooruit of terug te spoelen.
C D M P 3
I N F O R M A T I E E N T I P S
C D - W I S S E L A A R ( A U D I O - E N M P 3 - C D ' S ) *
E E N C D A F S P E L E N
* Afhankelijk van de uitvoering.
Page 169 of 210
9.8
1 1
2 2
3 3
1 1
2 2
4 4 1 1
Selecteer met behulp van de toetsen de knop JA op het scherm en bevestig met OK.

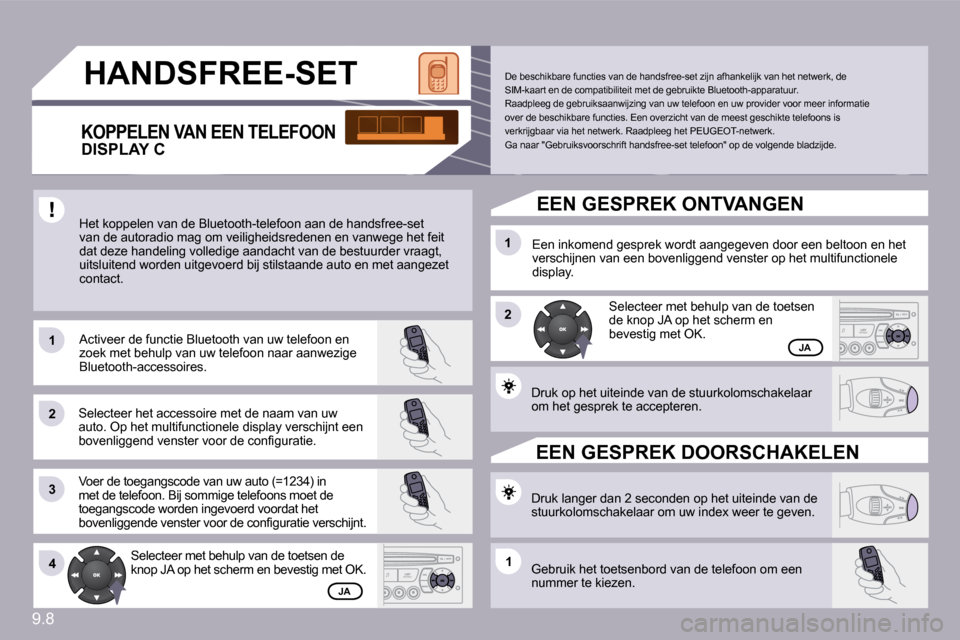

H A N D S F R E E - S E T
Het koppelen van de Bluetooth-telefoon aan de handsfree-set van de autoradio mag om veiligheidsredenen en vanwe ge het feit dat deze handeling volledige aandacht van de bestuurder vraagt, uitsluitend worden uitgevoerd bij stilstaande auto en met aangezet contact.
Selecteer het accessoire met de naam van uw auto. Op het multifunctionele display verschijnt ee n b o v e n l i g g e n d v e n s t e r v o o r d e c o n fi g u r a t i e .
Activeer de functie Bluetooth van uw telefoon en zoek met behulp van uw telefoon naar aanwezige Bluetooth-accessoires.
Selecteer met behulp van de toetsen de knop JA op het scherm en bevestig met OK.
Voer de toegangscode van uw auto (=1234) in met de telefoon. Bij sommige telefoons moet de toegangscode worden ingevoerd voordat het b o v e n l i g g e n d e v e n s t e r v o o r d e c o n fi g u r a t i e v e r s c h i j n t .
J A
J A
De beschikbare functies van de handsfree-set zijn afhankelijk van het netwerk, de SIM-kaart en de compatibiliteit met de gebruikte Bluetooth-apparatuur. Raadpleeg de gebruiksaanwijzing van uw telefoon en uw provider voor meer informatie over de beschikbare functies. Een overzicht van de meest geschikte telefoons is verkrijgbaar via het netwerk. Raadpleeg het PEUGEOT -netwerk. Ga naar "Gebruiksvoorschrift handsfree-set telefoon" op de volgende bladzijde.
E E N G E S P R E K O N T V A N G E N
Een inkomend gesprek wordt aangegeven door een bel toon en het verschijnen van een bovenliggend venster op het multifunctionele display.
Druk op het uiteinde van de stuurkolomschakelaar om het gesprek te accepteren.
Druk langer dan 2 seconden op het uiteinde van de stuurkolomschakelaar om uw index weer te geven.
Gebruik het toetsenbord van de telefoon om een nummer te kiezen.
E E N G E S P R E K D O O R S C H A K E L E N
D I S P L A Y C
K O P P E L E N V A N E E N T E L E F O O N
Page 170 of 210
9.9
mogelijk tijdens het rijden.
Hoeveel mobiele telefoons kunnen in het geheugen van de autoradio worden opgeslagen?
Is het mogelijk om sneller door de lijst met contactpersonen in het telefoonboek te bladeren dan regel voor regel?
Worden alle nummers die aan dezelfde contactpersoo n zijn gekoppeld weergegeven op het display van de autoradio?
Om veiligheidsredenen mag de bestuurder het koppelen van de mobiele telefoon aan de handsfree set van de autoradio en andere handelingen die d e a a n d a c h t v a n h e t v e r k e e r a fl e i d e n u i t s l u i t e n d u i t v o e r e n b i j s t i l s t a a n d e auto, met aangezet contact.
Er kunnen 1 tot 4 verschillende mobiele telefoons worden opgeslagen.De met nummer 1 opgeslagen mobiele telefoon wordt h et eerst met het handsfreesysteem verbonden. Als deze telefoon niet gevonden wordt, dan volgt telefoon nummer 2, enz.
Door op de schakelaars << >> op het bedieningspane el of op de stuurkolomschakelaar te drukken, wordt direct de vorige of volgende opgeslagen contactpersoon in het alfabet weergegeve n.
Er kunnen maximaal 4 verschillende nummers op de V -card van eenzelfde contactpersoon worden weergegeven: "Thuis ", "Kantoor", "Mobiel" en "Auto".

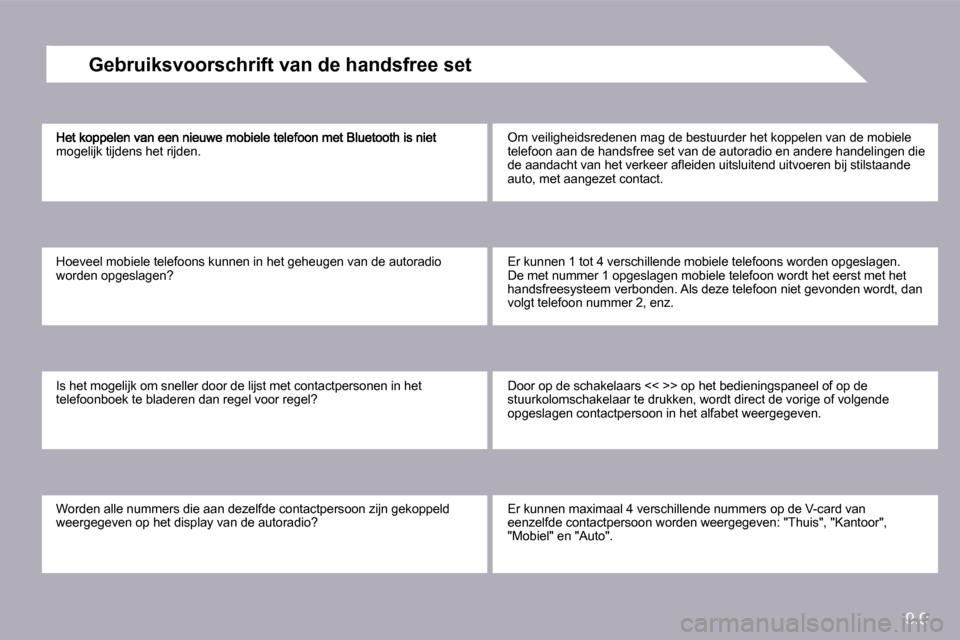

G e b r u i k s v o o r s c h r i f t v a n d e h a n d s f r e e s e t
