Page 61 of 210
Asientos
63
ERGONOMÍA
y CONFORT
3
Desmontaje de la banqueta
- Si es necesario, avance los asientos delanteros.
- Ponga la banqueta (parte 1/3 y/o 2/3) en posición "cartera". Montaje de la banqueta
- Presente la banqueta (parte 1/3 y/o
2/3) en vertical.
- Coloque los ganchos entre las dos barras.
- Abata la banqueta hacia atrás.
Remítase a la "posición cartera"
descrita en la página anterior. Para volver a poner la banqueta
(parte 1/3 y/o 2/3) en posición
"transporte de pasajeros",
remítase a la "posición cartera"
descrita en la página anterior.
- Incline el conjunto aproximadamente 45° hacia atrás.
- Levante la banqueta verticalmente
hasta llegar al tope de los anclajes.
- Enderece la banqueta basculándola hacia delante y tire
de ella.

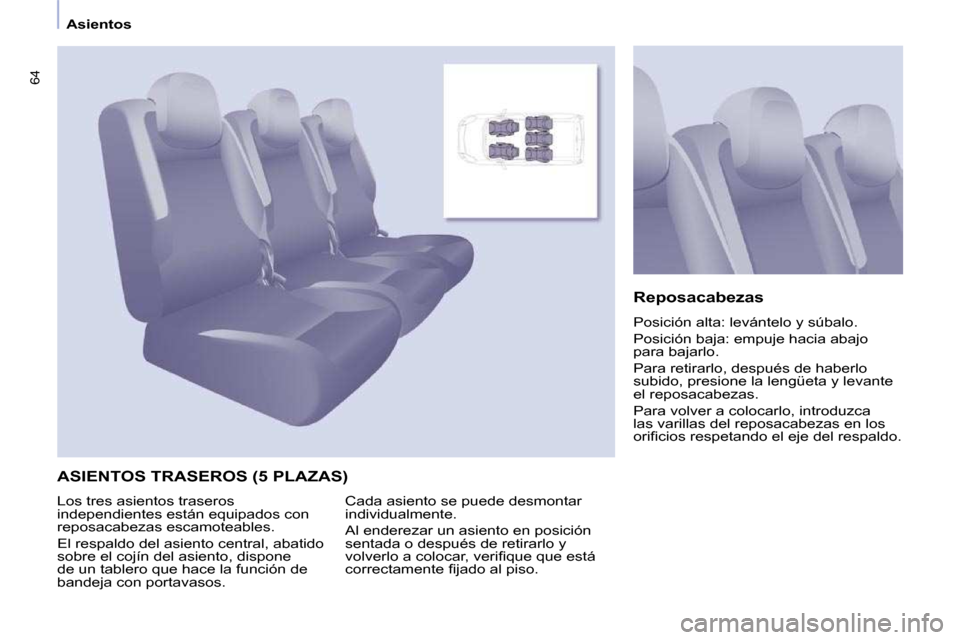

Page 62 of 210
Asientos
64
ASIENTOS TRASEROS (5 PLAZAS)
Reposacabezas
Posición alta: levántelo y súbalo.
Posición baja: empuje hacia abajo
para bajarlo.
Para retirarlo, después de haberlo
subido, presione la lengüeta y levante
el reposacabezas.
Para volver a colocarlo, introduzca
las varillas del reposacabezas en los
o r i fi c i o s r e s p e t a n d o e l e j e d e l r e s p a l d o .
Cada asiento se puede desmontar
individualmente.
Al enderezar un asiento en posición
sentada o después de retirarlo y
v o l v e r l o a c o l o c a r , v e r i fi q u e q u e e s t á
c o r r e c t a m e n t e fi j a d o a l p i s o .
Los tres asientos traseros
independientes están equipados con
reposacabezas escamoteables.
El respaldo del asiento central, abatido
sobre el cojín del asiento, dispone
de un tablero que hace la función de
bandeja con portavasos.

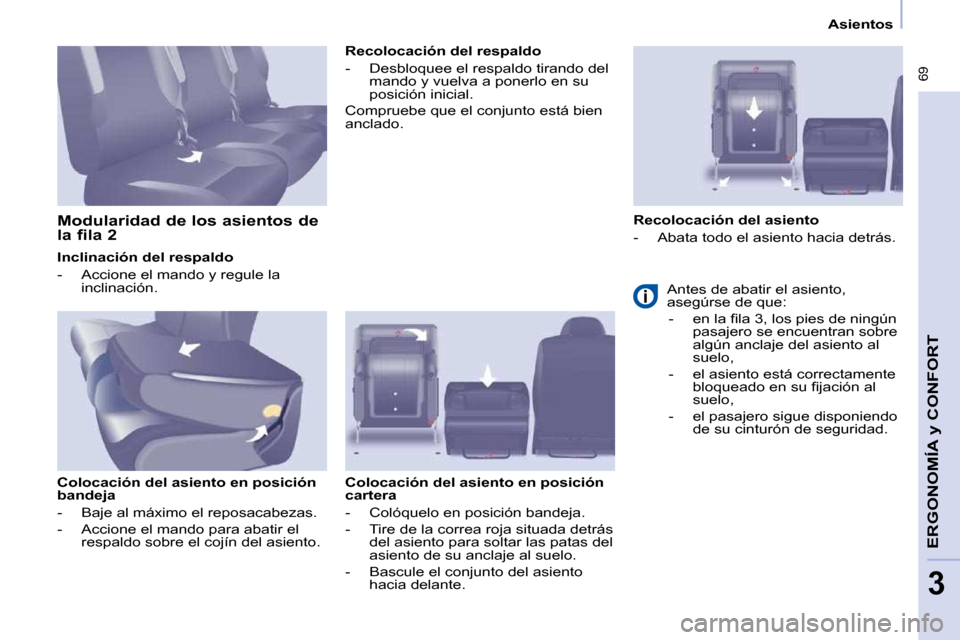

Page 63 of 210
Asientos
65
ERGONOMÍA
y CONFORT
3

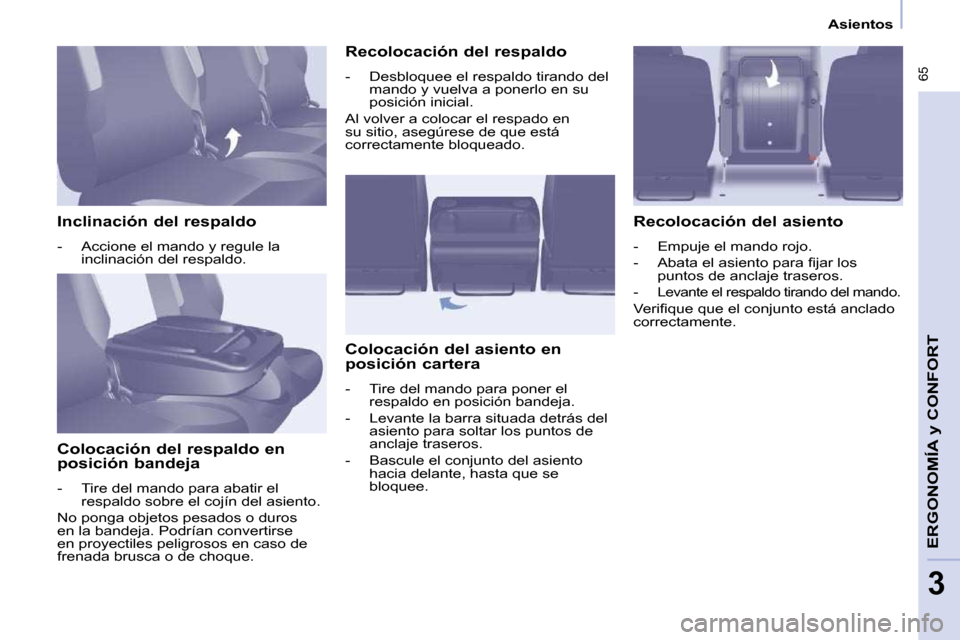

Inclinación del respaldo
- Accione el mando y regule la inclinación del respaldo.
Colocación del respaldo en
posición bandeja
- Tire del mando para abatir el respaldo sobre el cojín del asiento.
No ponga objetos pesados o duros
en la bandeja. Podrían convertirse
en proyectiles peligrosos en caso de
frenada brusca o de choque. Recolocación del respaldo
- Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Al volver a colocar el respado en
su sitio, asegúrese de que está
correctamente bloqueado.
Colocación del asiento en
posición cartera
- Tire del mando para poner el respaldo en posición bandeja.
- Levante la barra situada detrás del asiento para soltar los puntos de
anclaje traseros.
- Bascule el conjunto del asiento hacia delante, hasta que se
bloquee. Recolocación del asiento
- Empuje el mando rojo.
- A b a t a e l a s i e n t o p a r a fi j a r l o s
puntos de anclaje traseros.
-
Levante el respaldo tirando del mando.
V e r i fi q u e q u e e l c o n j u n t o e s t á a n c l a d o
correctamente.

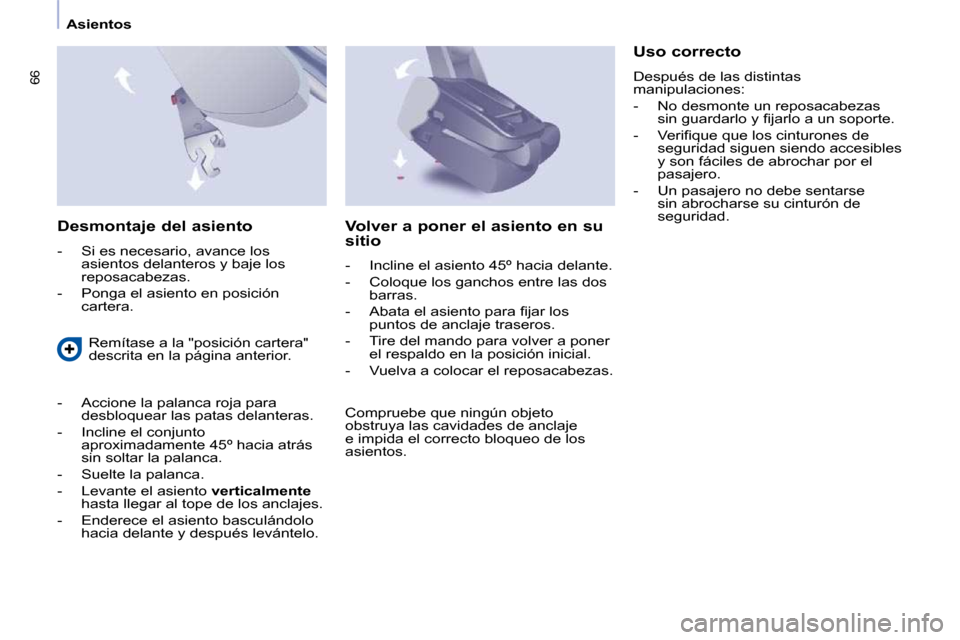

Page 64 of 210
Asientos
66
Desmontaje del asiento
- Si es necesario, avance los asientos delanteros y baje los
reposacabezas.
- Ponga el asiento en posición cartera. Volver a poner el asiento en su
sitio
- Incline el asiento 45º hacia delante.
- Coloque los ganchos entre las dos
barras.
- A b a t a e l a s i e n t o p a r a fi j a r l o s puntos de anclaje traseros.
- Tire del mando para volver a poner el respaldo en la posición inicial.
- Vuelva a colocar el reposacabezas.
Remítase a la "posición cartera"
descrita en la página anterior.
- Accione la palanca roja para desbloquear las patas delanteras.
- Incline el conjunto aproximadamente 45º hacia atrás
sin soltar la palanca.
- Suelte la palanca.
- Levante el asiento verticalmente
hasta llegar al tope de los anclajes.
- Enderece el asiento basculándolo hacia delante y después levántelo. Uso correcto
Después de las distintas
manipulaciones:
- No desmonte un reposacabezas
s i n g u a r d a r l o y fi j a r l o a u n s o p o r t e .
- V e r i fi q u e q u e l o s c i n t u r o n e s d e seguridad siguen siendo accesibles
y son fáciles de abrochar por el
pasajero.
- Un pasajero no debe sentarse sin abrocharse su cinturón de
seguridad.
Compruebe que ningún objeto
obstruya las cavidades de anclaje
e impida el correcto bloqueo de los
asientos.

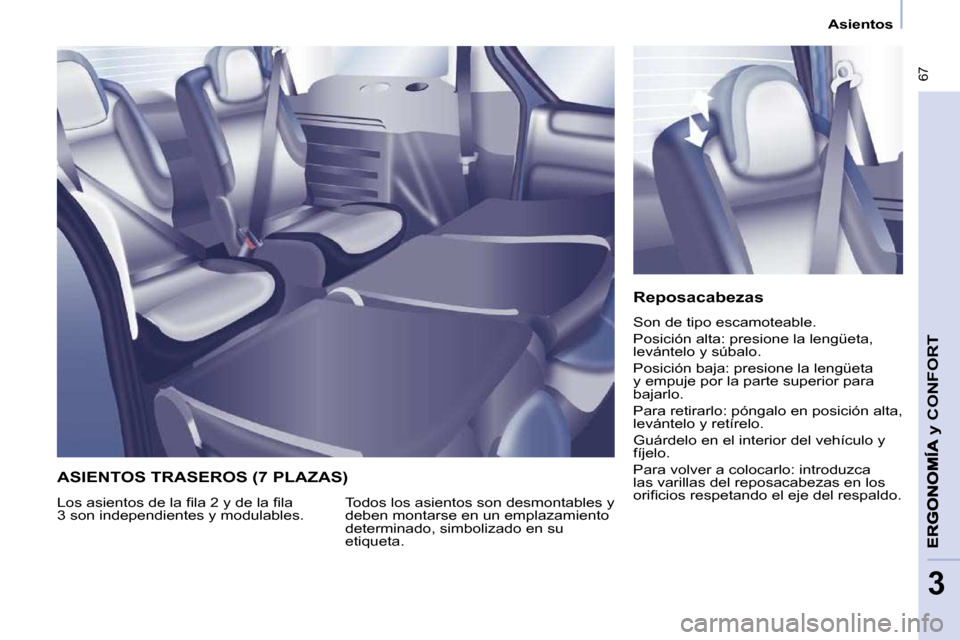

Page 65 of 210
Asientos
67
y CONFORT
3
Reposacabezas
Son de tipo escamoteable.
Posición alta: presione la lengüeta,
levántelo y súbalo.
Posición baja: presione la lengüeta
y empuje por la parte superior para
bajarlo.
Para retirarlo: póngalo en posición alta,
levántelo y retírelo.
Guárdelo en el interior del vehículo y
fíjelo.
Para volver a colocarlo: introduzca
las varillas del reposacabezas en los
o r i fi c i o s r e s p e t a n d o e l e j e d e l r e s p a l d o .
Todos los asientos son desmontables y
deben montarse en un emplazamiento
determinado, simbolizado en su
etiqueta.
L o s a s i e n t o s d e l a fi l a 2 y d e l a fi l a
3 son independientes y modulables.
ASIENTOS TRASEROS (7 PLAZAS)

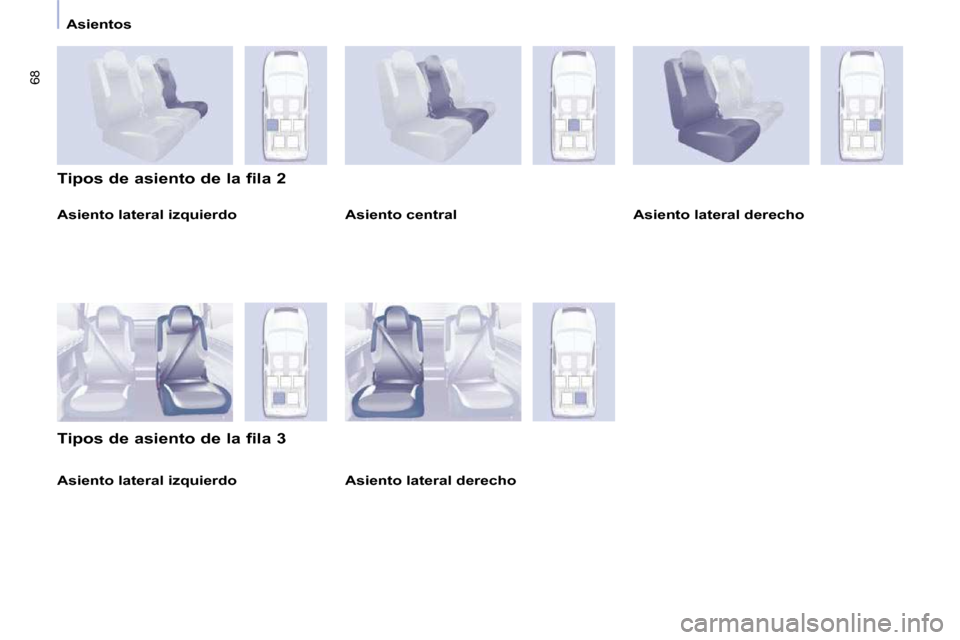

Page 66 of 210
Asientos
68
Asiento lateral izquierdo
Tipos de asiento de la fila 2
Tipos de asiento de la fila 3 Asiento central Asiento lateral derecho
Asiento lateral derecho
Asiento lateral izquierdo
Page 67 of 210
Asientos
69
ERGONOMÍA
y CONFORT
3
Inclinación del respaldo
- Accione el mando y regule la inclinación.
Colocación del asiento en posición
bandeja
- Baje al máximo el reposacabezas.
- Accione el mando para abatir el respaldo sobre el cojín del asiento. Recolocación del respaldo
- Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Compruebe que el conjunto está bien
anclado.
Colocación del asiento en posición
cartera
- Colóquelo en posición bandeja.
- Tire de la correa roja situada detrás del asiento para soltar las patas del
asiento de su anclaje al suelo.
- Bascule el conjunto del asiento hacia delante.
Modularidad de los asientos de
la fila 2
Recolocación del asiento
- Abata todo el asiento hacia detrás.
Antes de abatir el asiento,
asegúrse de que: - e n l a fi l a 3 , l o s p i e s d e n i n g ú n pasajero se encuentran sobre
algún anclaje del asiento al
suelo,
- el asiento está correctamente b l o q u e a d o e n s u fi j a c i ó n a l
suelo,
- el pasajero sigue disponiendo de su cinturón de seguridad.

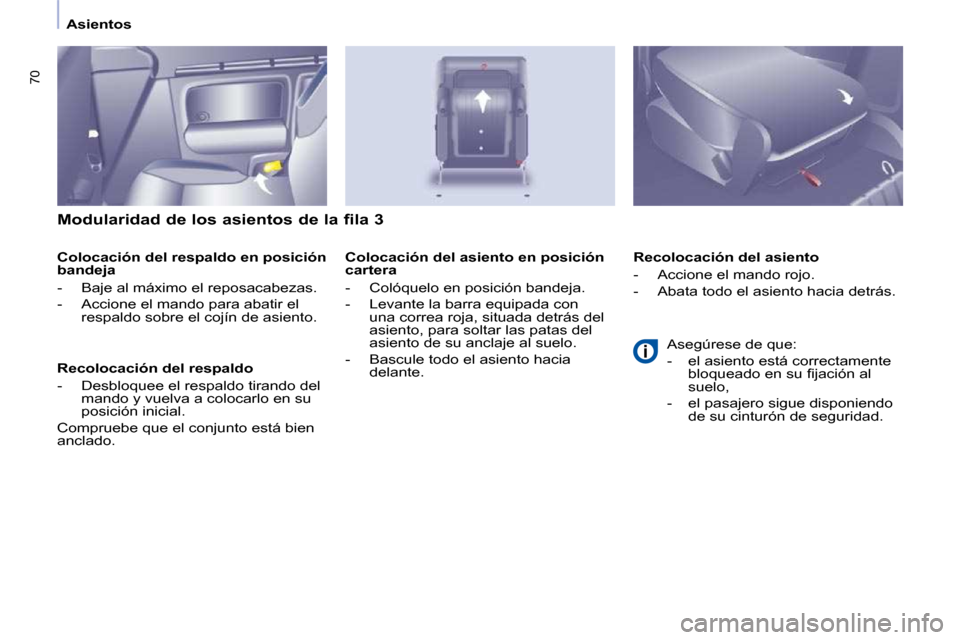

Page 68 of 210
Asientos
70
Modularidad de los asientos de la fila 3
Colocación del respaldo en posición
bandeja
- Baje al máximo el reposacabezas.
- Accione el mando para abatir el respaldo sobre el cojín de asiento.
Recolocación del respaldo
- Desbloquee el respaldo tirando del mando y vuelva a colocarlo en su
posición inicial.
Compruebe que el conjunto está bien
anclado. Recolocación del asiento
- Accione el mando rojo.
- Abata todo el asiento hacia detrás.
Colocación del asiento en posición
cartera
- Colóquelo en posición bandeja.
- Levante la barra equipada con
una correa roja, situada detrás del
asiento, para soltar las patas del
asiento de su anclaje al suelo.
- Bascule todo el asiento hacia delante. Asegúrese de que:
- el asiento está correctamente
b l o q u e a d o e n s u fi j a c i ó n a l
suelo,
- el pasajero sigue disponiendo de su cinturón de seguridad.

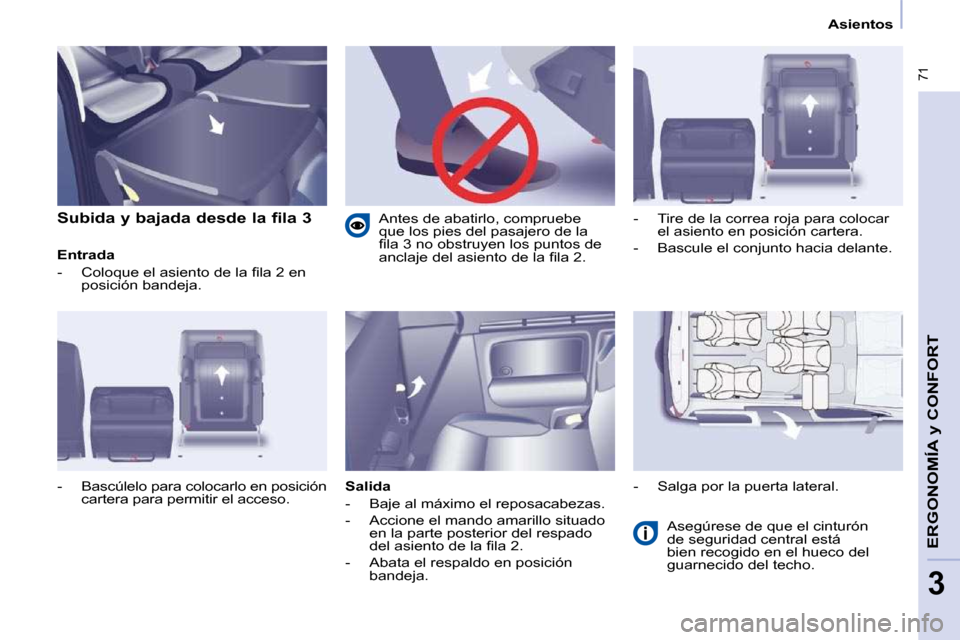

Page 69 of 210
Asientos
71
ERGONOMÍA
y CONFORT
3
Subida y bajada desde la fila 3
Entrada
- C o l o q u e e l a s i e n t o d e l a fi l a 2 e n posición bandeja.
Salida
- Baje al máximo el reposacabezas.
- Accione el mando amarillo situado en la parte posterior del respado
d e l a s i e n t o d e l a fi l a 2 .
- Abata el respaldo en posición bandeja. Asegúrese de que el cinturón
de seguridad central está
bien recogido en el hueco del
guarnecido del techo.
- Bascúlelo para colocarlo en posición
cartera para permitir el acceso. - Tire de la correa roja para colocar
el asiento en posición cartera.
- Bascule el conjunto hacia delante.
- Salga por la puerta lateral.
Antes de abatirlo, compruebe
que los pies del pasajero de la
fi l a 3 n o o b s t r u y e n l o s p u n t o s d e
a n c l a j e d e l a s i e n t o d e l a fi l a 2 .

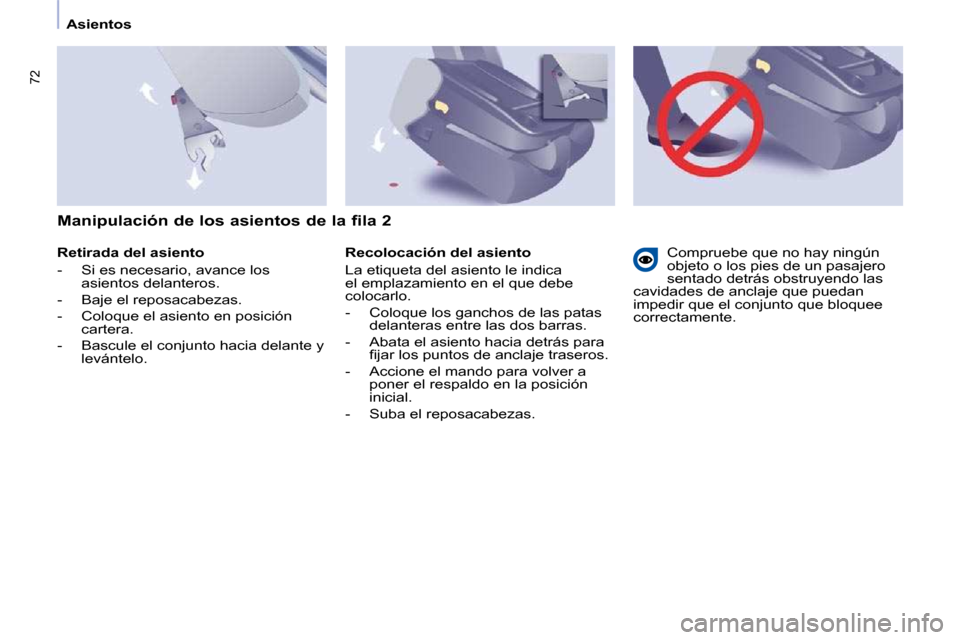

Page 70 of 210
Asientos
72
Retirada del asiento
- Si es necesario, avance los asientos delanteros.
- Baje el reposacabezas.
- Coloque el asiento en posición cartera.
- Bascule el conjunto hacia delante y levántelo. Recolocación del asiento
La etiqueta del asiento le indica
el emplazamiento en el que debe
colocarlo.
- Coloque los ganchos de las patas
delanteras entre las dos barras.
- Abata el asiento hacia detrás para fi j a r l o s p u n t o s d e a n c l a j e t r a s e r o s .
- Accione el mando para volver a poner el respaldo en la posición
inicial.
- Suba el reposacabezas. Compruebe que no hay ningún
objeto o los pies de un pasajero
sentado detrás obstruyendo las
cavidades de anclaje que puedan
impedir que el conjunto que bloquee
correctamente.
