Peugeot Partner Tepee 2011 Manuel du propriétaire (in French)

129
ACCESSOIRE
S
5
Équipements

Une autre gamme est également
disponible et structurée autour du
confort, des loisirs et de l’entretien :

Alarme anti-intrusion, graver
les vitres, trousse à pharmacie,
gilet haute sécurité, aide au
stationnement avant et arrière,
triangle de présignalisation, vis
antivol de jantes en aluminium ...

Housses de siège compatibles
airbags pour siège avant,
banquette, tapis caoutchouc,
tapis moquette, chaînes neige,
stores, porte-vélo sur volet
arrière, ...
Autoradios, kit mains-libres,
haut-parleurs, changeur CD,
navigation, USB Box, Kit vidéo,
...
Quelque soit le matériel audio
et télématique proposé sur le marché,
les contraintes techniques liées à la
monte d’un équipement de ces familles
de produits nécessitent la prise en
compte des spécifi cités du matériel et
leurs compatibilités avec les capacités
de l’équipement de série de votre
véhicule. Veuillez vous renseigner
au préalable auprès du réseau
PEUGEOT.
Pour éviter toute gêne sous les
pédales :


- veillez au bon positionnement du
tapis et de ses fi xations,

- ne superposez jamais plusieurs
tapis.

Masses maxi sur barres


- Barres transversales sur
longitudinales : 75 Kg (ces barres
ne sont pas compatibles avec le toit
Zénith).


AUTRES ACCESSOIRES

Ces accessoires et pièces, après avoir
été testés et approuvés en fi abilité et
en sécurité, sont tous adaptés à votre
véhicule. Un large choix référencé et
pièces d’origine est proposé.
Installation d’émetteurs de
radiocommunication
Avant toute installation d’émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, nous vous
conseillons de prendre contact avec un
représentant de la marque PEUGEOT.
Le Réseau PEUGEOT vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifi ques
d’installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).

130


Équipements


La pose d’un équipement ou
d’un accessoire électrique non
référencé par Automobiles
PEUGEOT, peut entraîner une panne
du système électronique de votre
véhicule. Nous vous remercions de
bien vouloir noter cette particularité et,
vous conseillons de prendre contact
avec un représentant de la Marque
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Selon les pays de commercialisation,
les gilets haute sécurité, les triangles
de présignalisation, les ampoules de
rechange sont obligatoires à bord du
véhicule.
Boîtier télématique «Active Fleet
Data»
Connecté directement avec le coeur
du véhicule (réseau multiplexé : «Full
CAN»), le boîtier télématique permet
au travers d’une prestation de service
«clef en main», d’envoyer en temps
réel des informations du type :


- kilomètres parcourus,

- kilomètres restant avant la
prochaine révision,

- alertes et défauts (niveau d’huile,
niveau d’eau, températures d’huile,
température d’eau, etc ...).
Les responsables de «Flottes» peuvent
ainsi optimiser le suivi et la gestion de
leurs véhicules professionnels.
Suivant le pays, consultez le réseau
PEUGEOT pour tout complément
d’information.

Bavettes avant, bavettes
arrière, roues aluminium 15/17
pouces, habillage passage de
roues, volant cuir, ...

Liquide lave-vitre, produits
de nettoyage et d’entretien
intérieur et extérieur, ampoules
de rechange, ...

131
VÉRIFICATION
S
6

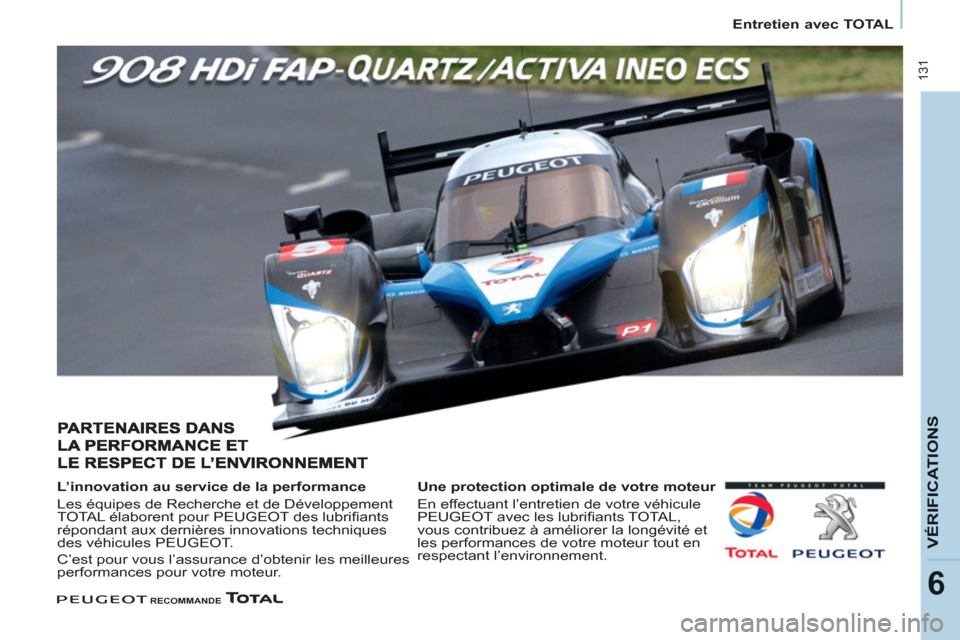

Entretien avec TOTAL




L’innovation au service de la performance
Les équipes de Recherche et de Développement
TOTAL élaborent pour PEUGEOT des lubrifi ants
répondant aux dernières innovations techniques
des véhicules PEUGEOT.
C’est pour vous l’assurance d’obtenir les meilleures
performances pour votre moteur.
Une protection optimale de votre moteur
En effectuant l’entretien de votre véhicule
PEUGEOT avec les lubrifi ants TOTAL,
vous contribuez à améliorer la longévité et
les performances de votre moteur tout en
respectant l’environnement.



RECOMMANDE

132
Ouverture du capot



OUVERTURE DU CAPOT

Béquille de capot

Fixez la béquille dans son logement,
identifi é par un sticker sur le côté tôlé
gauche du véhicule, pour maintenir le
capot ouvert.
Avant de fermer le capot, replacez la
béquille dans son agrafe sans trop
forcer.


À l’extérieur

Soulevez légèrement le capot en
passant la main à plat, paume vers le
bas afi n de vous faciliter l’accès à la
palette.
De cette main, poussez la palette vers
la gauche. Levez le capot.


À l’intérieur

Tirez vers vous la commande placée
sous la planche de bord. Le capot
moteur est déverrouillé.


Pour fermer

Abaissez le capot et lâchez-le en fi n
de course. Vérifi ez le verrouillage du
capot.
Evitez de manoeuvrer le capot par vent
violent.

133
VÉRIFICATION
S
6
Sous capot


MOTEUR ESSENCE




1.
Réservoir de lave-vitre avant.

2.
Boîte à fusibles.

3.
Réservoir du liquide de
refroidissement moteur.

4.
Réservoir du liquide de freins et
d’embrayage.

5.
Filtre à air.

6.
Jauge à huile manuelle.

7.
Remplissage de l’huile moteur.

8.
Réservoir liquide de direction
assistée.


Connexions batterie :
+ Point métallique positif.
- Point métallique négatif (masse). Soyez vigilant pour toute intervention
sous le capot moteur.

134
Sous capot


MOTEUR DIESEL


4.
Réservoir du liquide de freins et
d’embrayage.

5.
Filtre à air.

6.
Jauge à huile manuelle.
7.
Remplissage de l’huile moteur.

8.
Réservoir liquide de direction
assistée.

9.
Pompe de réamorçage.



1.
Réservoir de lave-vitre avant.

2.
Boîte à fusibles.

3.
Réservoir du liquide de
refroidissement moteur.

Connexions batterie :
+ Point métallique positif.
- Point métallique négatif (masse). Soyez vigilant pour toute intervention sous le capot moteur.

135
VÉRIFICATION
S
6
Niveaux





NIVEAUX


Vidange

A effectuer impérativement aux
intervalles prévus et le grade de
viscosité de l’huile choisie devra
répondre aux exigences conformément
au plan d’entretien du constructeur.
Consultez les prescriptions dans le
réseau PEUGEOT.
Avant remplissage, sortez la jauge
manuelle.
Contrôlez le niveau après le
remplissage (ne jamais dépasser le
maxi).
Revissez le bouchon du carter avant
de fermer le capot.

Niveau du liquide de frein

Le remplacement est à effectuer
impérativement aux intervalles prévus,
conformément au plan d’entretien du
constructeur.
Utilisez les fl uides recommandés par
le constructeur, répondant aux Normes
DOT4.
Le niveau doit se situer entre les
repères MINI et MAXI situés sur le
réservoir.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT.


Témoins

Si vous devez démonter /
remonter le cache style moteur,
manipulez-le avec précaution
pour ne pas détériorer les clips de
fi xation.


Niveau d’huile

Effectuez ce contrôle régulièrement
et faites des appoints entre deux
vidanges.
Le contrôle se fait véhicule horizontal,
moteur froid, à l’aide de la jauge
manuelle.

Jauge manuelle
2 repères de niveau sur
la jauge :

A
= maxi.
Si vous dépassez ce
repère, consultez le
réseau PEUGEOT.

B
= mini.
Ne jamais être en
dessous de ce repère.
Pour préserver la fi abilité
des moteurs et les
dispositifs d’antipollution,
l’utilisation d’additifs
dans l’huile moteur est à
proscrire.

Choix du grade de viscosité
Dans tous les cas, l’huile choisie
devra répondre aux exigences du
constructeur.
Ces opérations sont de
l’entretien usuel du bon état
de marche de votre véhicule.
Consultez les prescriptions dans le
réseau PEUGEOT ou dans le carnet
d’entretien joint à la pochette contenant
les documents de bord.
La vérifi cation par les témoins au
combiné est traitée en rubrique 2,
reportez vous à la partie «Poste
de conduite».

136
Niveaux


Niveau du liquide de
refroidissement
Utilisez exclusivement le liquide
recommandé par le constructeur.
Dans le cas contraire, vous risquez
d’endommager gravement votre
moteur.
Lorsque le moteur est chaud,
la température du liquide de
refroidissement est régulée par
le moto-ventilateur. Celui-ci peut
fonctionner contact coupé ; de plus le
circuit de refroidissement étant sous
pression, attendez au moins une heure
après l’arrêt du moteur pour intervenir.
Afi n d’éviter tout risque de brûlure,
dévissez le bouchon d’1/4 de tour pour
laisser retomber la pression. Lorsque
la pression est retombée, retirez le
bouchon et complétez le niveau avec
du liquide de refroidissement.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT.

Niveau du liquide de direction
assistée
Véhicule à plat et moteur froid.
Dévissez le bouchon solidaire de la
jauge et vérifi ez le niveau qui doit se
situer entre les repères MINI et MAXI. Afi n de régénérer le fi ltre, il est
conseillé de rouler dès que possible,
quand les conditions de circulation le
permettent, à une vitesse de 60 km/h
ou plus pendant au moins cinq minutes
(jusqu’à la disparition du message et
l’extinction du témoin de service).
Lors de la régénération du fi ltre à
particules, des bruits de relais peuvent
apparaître sous la planche de bord.
Si le message reste affi ché et si
le témoin de service reste allumé,
consultez le réseau PEUGEOT.

Complément
Le niveau doit se situer entre les
repères MINI et MAXI situés sur la
vase d’expansion. Si le complément
est supérieur à 1 litre, faites vérifi er le
circuit par le réseau PEUGEOT.



Niveau du liquide lave-vitre et
lave-projecteurs
Pour une qualité optimale de nettoyage
et pour votre sécurité, nous vous
conseillons d’utiliser les produits de la
gamme PEUGEOT.
Pour assurer un nettoyage optimal et
éviter le gel, la mise à niveau ou le
remplacement de ce liquide ne doit pas
être effectué avec de l’eau.
Contenance du réservoir lave-vitre :
environ 3 litres.
Si votre véhicule est équipé de lave-
projecteurs, la contenance du réservoir
est de 6 litres.


Niveau d’additif gasoil
(Diesel avec filtre à
particules)
Le niveau mini de cet additif
vous est indiqué par l’allumage du
témoin de service, accompagné d’un
signal sonore et d’un message sur
l’écran.
Quand il se produit moteur tournant,
cela est dû à un début de saturation du
fi ltre à particules (conditions de roulage
de type urbain exceptionnellement
prolongées : vitesse réduite, longs
embouteillages, ...).
Complément
La mise à niveau de cet additif doit
impérativement et rapidement être
effectuée par le réseau PEUGEOT.



Produits usagés

Évitez tout contact prolongé de l’huile
usagée avec la peau.
Le liquide de frein est nocif pour la
santé et très corrosif.
Ne jetez pas l’huile usagée, le liquide
de frein ou le liquide de refroidissement
dans les canalisations d’évacuation
ou sur le sol mais dans les containers
dédiés à cet usage dans le réseau
PEUGEOT.

137
VÉRIFICATION
S
6
Contrôles
CONTRÔLES

Filtre à charbon et filtre
habitacle
Une trappe d’accès sous la boîte à
gants permet de changer les fi ltres.
Le fi ltre à charbon permet un fi ltrage
permanent et performant des
poussières.
Le fi ltre habitacle qui se trouve
encrassé peut détériorer les
performances du système d’air
conditionné et générer des odeurs
indésirables.
Nous vous recommandons de
privilégier un fi ltre habitacle combiné.
Grâce à son second fi ltre actif
spécifi que, il contribue à la purifi cation
de l’air respiré par les occupants et à la
propreté de l’habitacle (réduction des
symptômes allergiques, des mauvaises
odeurs et des dépôts gras).

Filtre à particules (Diesel)

L’entretien du fi ltre à particules doit
impérativement être effectué par le
réseau PEUGEOT.
Lors d’accélérations après un
roulage prolongé du véhicule à
très basse vitesse ou au ralenti,
vous pouvez exceptionnellement
constater des émissions de vapeur
d’eau à l’échappement. Cette vapeur
d’eau est sans conséquence sur le
comportement du véhicule et son
environnement.


Batterie

À l’approche de la période hivernale,
faites vérifi er votre batterie par le
réseau PEUGEOT.


Plaquettes de freins

L’usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
faire contrôler l’état des freins, même
entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse
du niveau du liquide de frein indique
une usure des plaquettes de freins.


État d’usure des disques /
tambours de freins
Pour toute information relative à
la vérifi cation de l’état d’usure des
disques / tambours de freins, consultez
le réseau PEUGEOT.


Frein de stationnement

Une trop grande course du frein de
stationnement ou la constatation
d’une perte d’effi cacité de ce système
impose un réglage même entre deux
révisions.
Faites vérifi er ce système par le réseau
PEUGEOT.


Filtre à huile

Remplacez périodiquement la
cartouche suivant la préconisation du
plan d’entretien. Reportez-vous au carnet d’entretien
pour connaître la périodicité de
remplacement de ces éléments.
En fonction de l’environnement
(atmosphère poussiéreuse...) et de
l’utilisation du véhicule (conduite
urbaine...), changez-les si nécessaire
deux fois plus souvent.

138
Contrôles
Pour effectuer la vérifi cation
des principaux niveaux et le
contrôle de certains éléments,
conformément au plan d’entretien
du constructeur, reportez-vous aux
pages correspondant à la motorisation
de votre véhicule dans le carnet
d’entretien.

Purge de l’eau contenue dans le
filtre à gazole
Boîte de vitesses manuelle

Faites contrôler le niveau suivant le
plan d’entretien du constructeur.
N’utilisez que des produits
recommandés par PEUGEOT
ou des produits de qualité et de
caractéristiques équivalentes.
Afi n d’optimiser le fonctionnement
d’organes aussi importants que
le circuit de freinage, PEUGEOT
sélectionne et propose des produits
bien spécifi ques.
Afi n de ne pas endommager les
organes électriques, il est formellement
interdit d’utiliser le lavage à haute
pression pour nettoyer le compartiment
moteur. Si ce témoin s’allume,
purgez le fi ltre. Sinon purgez
régulièrement, à chaque
vidange moteur.
Pour évacuer l’eau,
desserrez la vis de purge située sur le
fi ltre.
Opérez jusqu’à l’écoulement complet
de l’eau dans le tuyau transparent puis
resserrez la vis de purge.
Les moteurs HDi font appel à
une technologie avancée. Toute
intervention nécessite une qualifi cation
particulière que vous garantit le réseau
PEUGEOT.
Suivant destination.
