Changer une lampe

3.
Indicateurs de direction


Type B
, PY21W - 21W (ambre)


- Ôtez le couvercle en tirant sur la
languette en caoutchouc souple.

- Tournez le porte lampe d’un quart
de tour, dans le sens inverse des
aiguilles d’une montre.

- Ôtez la lampe en appuyant
légèrement dessus et en tournant
dans le sens inverse des aiguilles
d’une montre.

- Remplacez la lampe.

- Vérifi er le bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l’étanchéité.
2.
Feux de position


Ty p e A
, W5W - 5W


- Ôtez le couvercle en tirant sur la
languette en caoutchouc souple.

- Extraire le porte lampe monté
par pression en tirant sur le
connecteur.

- Remplacez la lampe.

- Vérifi er le bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l’étanchéité.

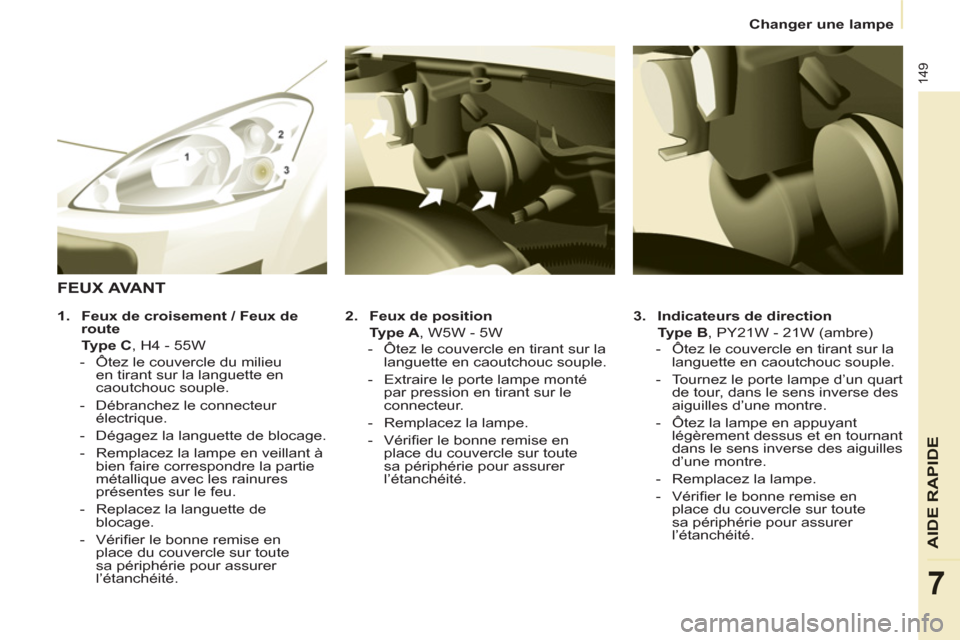

FEUX AVANT



1.
Feux de croisement / Feux de
route


Type C
, H4 - 55W


- Ôtez le couvercle du milieu
en tirant sur la languette en
caoutchouc souple.

- Débranchez le connecteur
électrique.

- Dégagez la languette de blocage.

- Remplacez la lampe en veillant à
bien faire correspondre la partie
métallique avec les rainures
présentes sur le feu.

- Replacez la languette de
blocage.

- Vérifi er le bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l’étanchéité.

150
Changer une lampe

4.
Projecteurs antibrouillard


Type C
, H1 - 55W


- Démontez l’antibrouillard en retirant
la vis accessible par le trou, prévu
à cet effet dans le pare-chocs à
l’aide d’un tournevis Torx© 30.

-
Retirez les trois agrafes de fi xation du
pare boue, situées sous le pare-chocs.

- Écartez le pare boue vers le haut.

- Déclipez l’antibrouillard en pinçant
le clip pour le libérer.

- Retirez l’antibrouillard par
l’extérieur.

- Tournez d’1/4 de tour le capot
jaune pour ouvrir.

- Ecartez les agrafes qui resserrent
de part et d’autre le pied de la
lampe pour la libérer.

- Retirez la lampe en tirant dans l’axe.

- Insérez la nouvelle ampoule,
resserrez les agrafes autour du
pied de la lampe et procédez aux
opérations inverses pour replacer
l’optique et le pare-chocs.



RÉPÉTITEUR LATÉRAL


Ty p e A
, WY 5W (ambre)


- Poussez le répétiteur vers l’arrière
et dégagez-le en tirant l’avant.

- Consultez le réseau PEUGEOT
pour se procurer un nouveau
répétiteur qui est une pièce
entièrement moulée.

- Pour le remonter, engagez le
répétiteur vers l’arrière et ramenez-
le vers l’avant.


PLAFONNIERS


Type A
, 12V5W - 5W


- Déclippez le transparent en glissant
un tournevis dans les fentes de
chaque côté du plafonnier.

- Tirez la lampe et remplacez-la.

- Clippez le transparent dans son
logement et assurez-vous de son
blocage.

Avant / Arrière

151
AIDE
RAPIDE
7
Changer une lampe

FEUX ARRIÈRE




- Repérez l’ampoule défaillante puis
ouvrez les portes arrière à 180°.
Rubrique 2, partie «Ouvertures».

- Retirez les deux vis de fi xation à
l’aide du tournevis, rangé dans la
trousse à outils sous le siège droit.

- De l’extérieur, tirez le bloc optique.

- Tout en tenant le feu, débranchez
le connecteur électrique.

Au remontage, veillez à bien
repositionner les languettes et le
fi l d’alimentation pour ne pas le
coincer.
Après le changement de la lampe
du clignotant arrière, le temps de
réinitialisation est supérieur à environ
2 minutes.

- Ecartez les 4 languettes puis
extraire le porte-lampe.

- Ôtez l’ampoule défaillante en
appuyant légèrement dessus et en
tournant dans le sens inverse des
aiguilles d’une montre.

- Remplacez l’ampoule.


Au retrait du bloc optique :


- avec volet, tirez le bloc vers le
centre du véhicule,

- avec portes battantes, tirez le bloc
vers soi.
Pour plus d’informations sur les
ampoules, reportez-vous aux «Types
de lampes».


1.
Feux de stop / feux de position


Type B
, P21/5W - 21/5W

2.
Indicateurs de direction


Type B
, PY21W - 21W (ambre)

3.
Feux de recul


Type B
, P21W - 21W

4.
Feux antibrouillard


Type B
, P21W - 21W

Lavage haute-pression
En utilisant ce type de lavage
sur des salissures persistantes,
n’insistez pas sur les projecteurs,
les feux et leur contour pour éviter
de détériorer leur vernis et leur joint
d’étanchéité.

152
Changer une lampe

FEUX DE PLAQUE MINÉRALOGIQUE




- Dévissez les deux écrous.

- Poussez les tiges.

- Si nécessaire, débranchez le
connecteur pour retirer le feu.

- Remplacez l’ampoule.


Avec volet


- Ecartez le plastique transparent à
l’aide d’un tournevis.

- Remplacez l’ampoule.

- Replacez le plastique transparent
et appuyez dessus.


TROISIÈME FEU STOP


Ty p e A
, W16W - 16W

Avec portes battantes


- Déclippez la garniture intérieure.

- Débranchez le connecteur en
écartant sa languette.

- Tournez le porte-lampe d’un quart
de tour dans le sens inverse des
aiguilles d’une montre.

- Remplacez l’ampoule.

- Replacez le porte-lampe et
rebranchez le connecteur.

- Replacez la garniture.



Type A
, W5W - 5W

153
AIDE
RAPIDE
7


Changer un fusible


CHANGER UN FUSIBLE

Les boîtes à fusibles sont placées :


- dans la partie inférieure de la
planche de bord côté gauche
(derrière le couvercle),

- sous le capot moteur (près de la
batterie).
Les désignations communiquées ne
sont que les fusibles qui peuvent être
changés par l’usager à l’aide de la
pince, située derrière le vide-poche
de la planche de bord côté droit. Pour
toute autre intervention, rendez-vous
dans le réseau PEUGEOT.

Dépose et pose d’un fusible


Remplacez toujours un fusible
défectueux par un fusible de caIibre
équivalent.

À l’intention des professionnels :
pour l’information complète des
fusibles et relais, consultez la
schématique des «Méthodes» via le
Réseau.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires
non fournis, non recommandés
par le réseau PEUGEOT et non
installés selon ses prescriptions, en
particulier lorsque la consommation
de l’ensemble des appareils
supplémentaires branchés dépasse
10 milliampères.
Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l’incident et d’y remédier.


- Utilisez la pince.

154


Changer un fusible

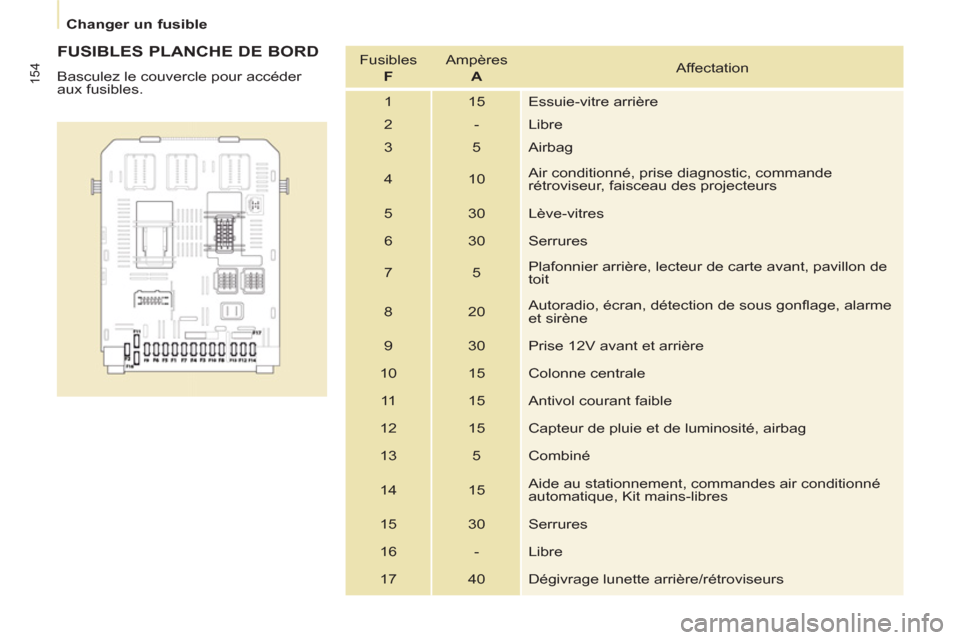

FUSIBLES PLANCHE DE BORD

Basculez le couvercle pour accéder
aux fusibles. Fusibles
F
Ampères
A
Affectation
1 15 Essuie-vitre arrière
2 - Libre
3 5 Airbag
4 10 Air conditionné, prise diagnostic, commande
rétroviseur, faisceau des projecteurs
5 30 Lève-vitres
6 30 Serrures
7 5 Plafonnier arrière, lecteur de carte avant, pavillon de
toit
8 20 Autoradio, écran, détection de sous gonfl age, alarme
et sirène
9 30 Prise 12V avant et arrière
10 15 Colonne centrale
11 15 Antivol courant faible
12 15 Capteur de pluie et de luminosité, airbag
13 5 Combiné
14 15 Aide au stationnement, commandes air conditionné
automatique, Kit mains-libres
15 30 Serrures
16 - Libre
17 40 Dégivrage lunette arrière/rétroviseurs

155
AIDE
RAPIDE
7


Changer un fusible



FUSIBLES HABITACLE

Fusibles
F
Ampères
A
Affectation
1 - Libre
2 20 Sièges chauffants
3 - Libre
4 15 Relais rétroviseurs rabattables
5 15 Relais prise pour équipement frigorifi que

156


Changer un fusible

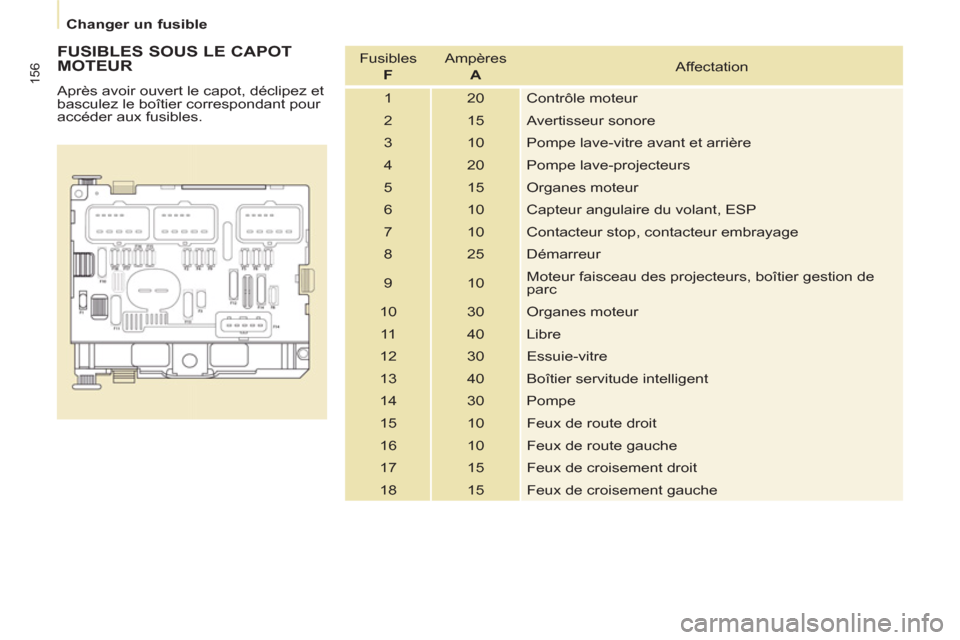

FUSIBLES SOUS LE CAPOT
MOTEUR
Après avoir ouvert le capot, déclipez et
basculez le boîtier correspondant pour
accéder aux fusibles. Fusibles
F
Ampères
A
Affectation
1 20 Contrôle moteur
2 15 Avertisseur sonore
3 10 Pompe lave-vitre avant et arrière
4 20 Pompe lave-projecteurs
5 15 Organes moteur
6 10 Capteur angulaire du volant, ESP
7 10 Contacteur stop, contacteur embrayage
8 25 Démarreur
9 10 Moteur faisceau des projecteurs, boîtier gestion de
parc
10 30 Organes moteur
11 40 Libre
12 30 Essuie-vitre
13 40 Boîtier servitude intelligent
14 30 Pompe
15 10 Feux de route droit
16 10 Feux de route gauche
17 15 Feux de croisement droit
18 15 Feux de croisement gauche

157
AIDE
RAPIDE
7
Changer un balai d’essuie-vitre


Mise en position particulière
des balais avant


- Moins d’une minute après avoir
coupé le contact, actionnez la
commande d’essuie-vitre vers le
bas pour positionner les balais le
long des montants du pare-brise
(position particulière).
Echange d’un balai avant


- Soulevez le bras.

- Déclipez le balai et déposez-le.

- Montez le nouveau balai.

- Rabattez le bras.
Pour ranger les balais, mettez le
contact et actionnez la commande
d’essuie-vitre.
Échange du balai arrière


- Soulevez le bras, puis déclipez le
balai et déposez-le.

- Montez le nouveau balai et rabattez
le bras.



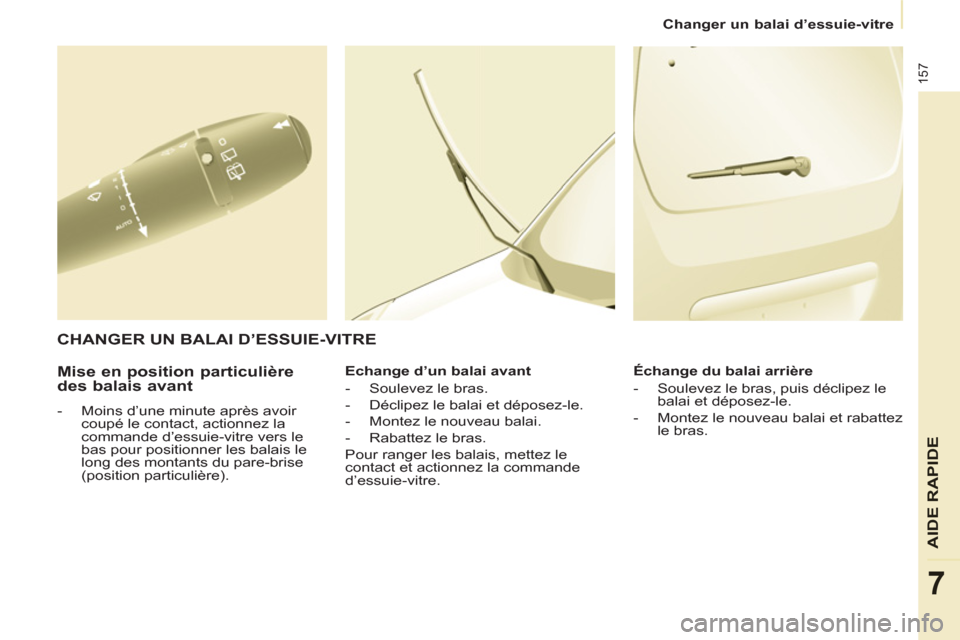

CHANGER UN BALAI D’ESSUIE-VITRE

158
Se faire remorquer


Sans levage (quatre roues au
sol)
Vous devez toujours utiliser une barre
de remorquage.

SE FAIRE REMORQUER

L’anneau de remorquage se trouve
dans la trousse à outils, située sous le
siège droit.

Par l’avant



- déclipez le cache en appuyant sur
la partie basse de celui-ci,

- vissez l’anneau amovible de
remorquage jusqu’en butée.



Par l’arrière



- déclipez le cache à l’aide d’une
pièce de monnaie ou de la partie
plate de l’anneau de remorquage,

- vissez l’anneau amovible de
remorquage jusqu’en butée.

Lors d’un remorquage moteur
arrêté, il n’y a plus d’assistance de
freinage et de direction.


Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l’aide d’un outil de levage
professionnel.


Véhicules avec boîte de
vitesses mécanique (version
diesel)
Pour les véhicules équipé de boîte de
vitesses mécanique, il est nécessaire
que le levier de vitesses soit en
position point mort, le non respect de
cette particularité peut conduire à la
détérioration de certains organes de
freinage et à l’absence d’assistance de
freinage au redémarrage du moteur.
