Page 151 of 240
149
RYCHLÁ POMO
C
7
Výměna žárovky

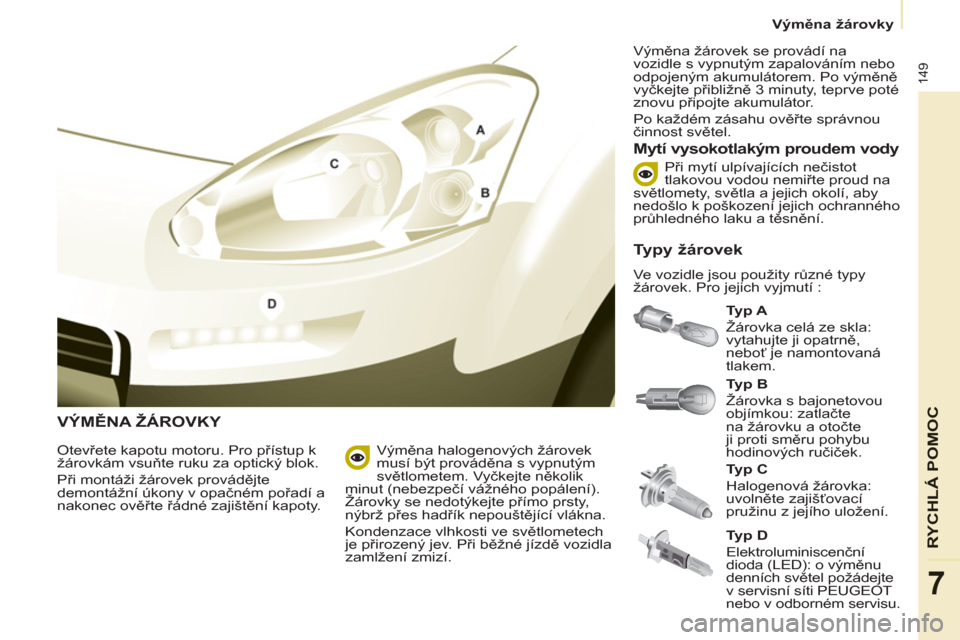

VÝMĚNA ŽÁROVKY
Ty p A
Žárovka celá ze skla:
vytahujte ji opatrně,
neboť je namontovaná
tlakem.
Mytí vysokotlakým proudem vody
Otevřete kapotu motoru. Pro přístup k
žárovkám vsuňte ruku za optický blok.
Při montáži žárovek provádějte
demontážní úkony v opačném pořadí a
nakonec ověřte řádné zajištění kapoty.
Ty p C
Halogenová žárovka:
uvolněte zajišťovací
pružinu z jejího uložení.
Ty p B
Žárovka s bajonetovou
objímkou: zatlačte
na žárovku a otočte
ji proti směru pohybu
hodinových ručiček.
Výměna halogenových žárovek
musí být prováděna s vypnutým
světlometem. Vyčkejte několik
minut (nebezpečí vážného popálení).
Žárovky se nedotýkejte přímo prsty,
nýbrž přes hadřík nepouštějící vlákna.
Kondenzace vlhkosti ve světlometech
je přirozený jev. Při běžné jízdě vozidla
zamlžení zmizí. Výmě
na žárovek se provádí na
vozidle s vypnutým zapalováním nebo
odpojeným akumulátorem. Po výměně
vyčkejte přibližně 3 minuty, teprve poté
znovu připojte akumulátor.
Po každém zásahu ověřte správnou
činnost světel.
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a jejich okolí, aby
nedošlo k poškození jejich ochranného
průhledného laku a těsnění.
Typy žárovek
Ve vozidle jsou použity různé typy
žárovek. Pro jejich vyjmutí :
Ty p D
Elektroluminiscenční
dioda (LED): o výměnu
denních světel požádejte
v servisní síti PEUGEOT
nebo v odborném servisu.
Page 152 of 240
150
Výměna žárovky
3.
Směrová světla
Typ B
, PY21W - 21W (jantarově žlutá)
- Sundejte víko zatažením za
jazýček z měkké pryže.
- Otočte držák žárovky o čtvrt
otáčky proti směru pohybu
hodinových ručiček.
- Zatlačte mírně na žárovku a
otočte jí proti směru pohybu
hodinových ručiček pro její
vyjmutí.
- Vyměňte žárovku.
- Ověřte správné umístění krytu
po celém jeho obvodu k zajištění
jeho vodotěsnosti. 2.
Obrysová světla
Ty p A
, W5W - 5W
- Sundejte víko zatažením za
jazýček z měkké pryže.
- Vyjměte držák žárovky,
namontovaný tlakem, zatažením
za konektor.
- Vyměňte žárovku.
- Ověřte správné umístění krytu
po celém jeho obvodu k zajištění
jeho vodotěsnosti.

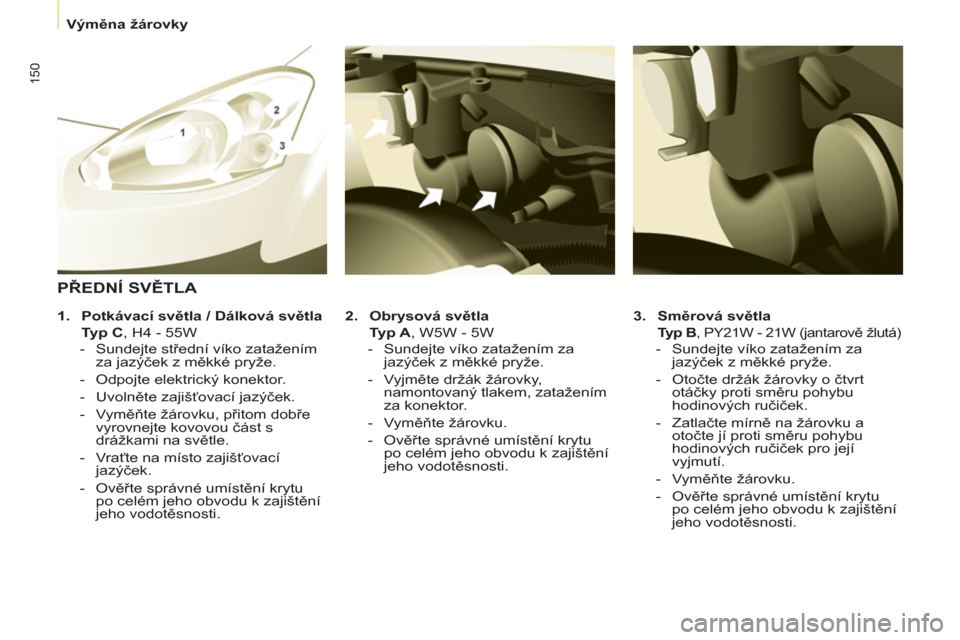

PŘEDNÍ SVĚTLA
1.
Potkávací světla / Dálková světla
Typ C
, H4 - 55W
- Sundejte střední víko zatažením
za jazýček z měkké pryže.
- Odpojte elektrický konektor.
- Uvolněte zajišťovací jazýček.
- Vyměňte žárovku, přitom dobře
vyrovnejte kovovou část s
drážkami na světle.
- Vraťte na místo zajišťovací
jazýček.
- Ověřte správné umístění krytu
po celém jeho obvodu k zajištění
jeho vodotěsnosti.
Page 153 of 240
151
RYCHLÁ POMO
C
7
Výměna žárovky
4.

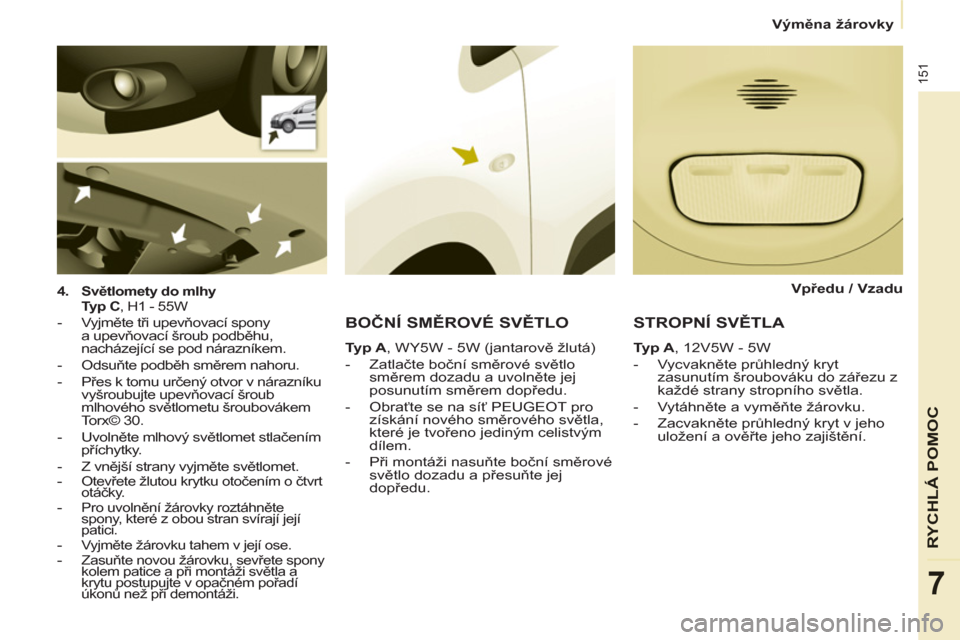

Světlomety do mlhy
Typ C
, H1 - 55W
- Vyjměte tři upevňovací spony
a upevňovací šroub podběhu,
nacházející se pod nárazníkem.
- Odsuňte podběh směrem nahoru.
- Přes k tomu určený otvor v nárazníku
vyšroubujte upevňovací šroub
mlhového světlometu šroubovákem
Torx© 30.
- Uvolněte mlhový světlomet stlačením
příchytky.
- Z vnější strany vyjměte světlomet.
- Otevřete žlutou krytku otočením o čtvrt
otáčky.
- Pro uvolnění žárovky roztáhněte
spony, které z obou stran svírají její
patici.
- Vyjměte žárovku tahem v její ose.
- Zasuňte novou žárovku, sevřete spony
kolem patice a při montáži světla a
krytu postupujte v opačném pořadí
úkonů než při demontáži.
BOČNÍ SMĚROVÉ SVĚTLO
Ty p A
, WY5W - 5W (jantarově žlutá)
- Zatlačte boční směrové světlo
směrem dozadu a uvolněte jej
posunutím směrem dopředu.
- Obraťte se na síť PEUGEOT pro
získání nového směrového světla,
které je tvořeno jediným celistvým
dílem.
- Při montáži nasuňte boční směrové
světlo dozadu a přesuňte jej
dopředu.
STROPNÍ SVĚTLA
Typ A
, 12V5W - 5W
- Vycvakněte průhledný kryt
zasunutím šroubováku do zářezu z
každé strany stropního světla.
- Vytáhněte a vyměňte žárovku.
- Zacvakněte průhledný kryt v jeho
uložení a ověřte jeho zajištění.
Vpředu /
Vzadu
Page 154 of 240
152
Výměna žárovky

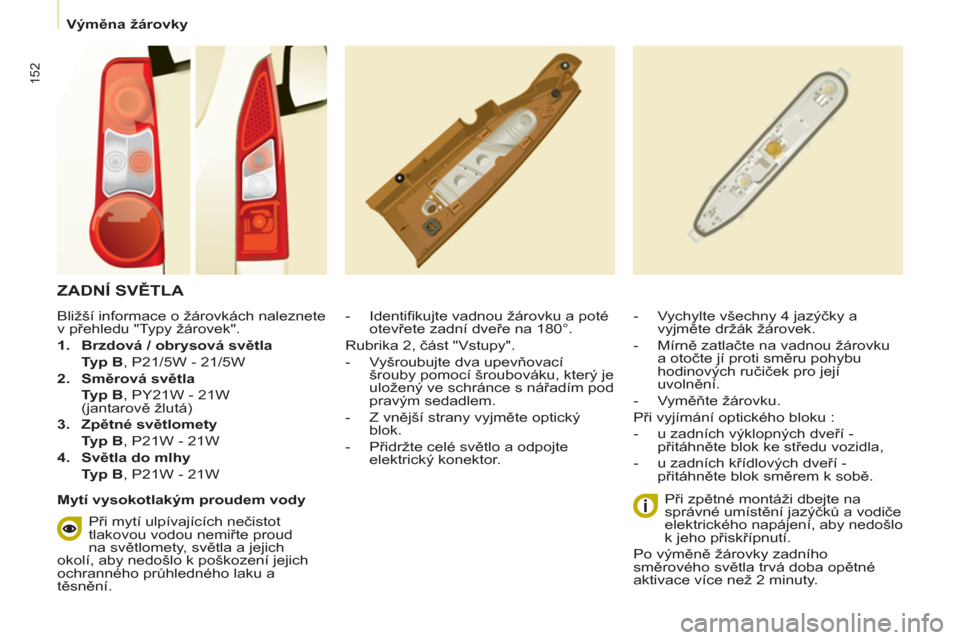

ZADNÍ SVĚTLA
- Identifi kujte vadnou žárovku a poté
otevřete zadní dveře na 180°.
Rubrika 2, část "Vstupy".
- Vyšroubujte dva upevňovací
šrouby pomocí šroubováku, který je
uložený ve schránce s nářadím pod
pravým sedadlem.
- Z vnější strany vyjměte optický
blok.
- Přidržte celé světlo a odpojte
elektrický konektor.
Při zpětné montáži dbejte na
správné umístění jazýčků a vodiče
elektrického napájení, aby nedošlo
k jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba opětné
aktivace více než 2 minuty.
- Vychylte všechny 4 jazýčky a
vyjměte držák žárovek.
- Mírně zatlačte na vadnou žárovku
a otočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
- Vyměňte žárovku.
Při vyjímání optického bloku :
- u zadních výklopných dveří -
přitáhněte blok ke středu vozidla,
- u zadních křídlových dveří -
přitáhněte blok směrem k sobě.
Bližší informace o žárovkách naleznete
v přehledu "Typy žárovek".
1.
Brzdová
/
obrysová světla
Typ B
, P21/5W - 21/5W
2.
Směrová světla
Typ B
, PY21W - 21W
(jantarově žlutá)
3.
Zpětn
é
svě
tlomety
Typ B
, P21W - 21W
4.
Světla do mlhy
Typ B
, P21W - 21W
Mytí vysokotlakým proudem vody
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud
na světlomety, světla a jejich
okolí, aby nedošlo k poškození jejich
ochranného průhledného laku a
těsnění.
Page 155 of 240
153
RYCHLÁ POMO
C
7
Výměna žárovky

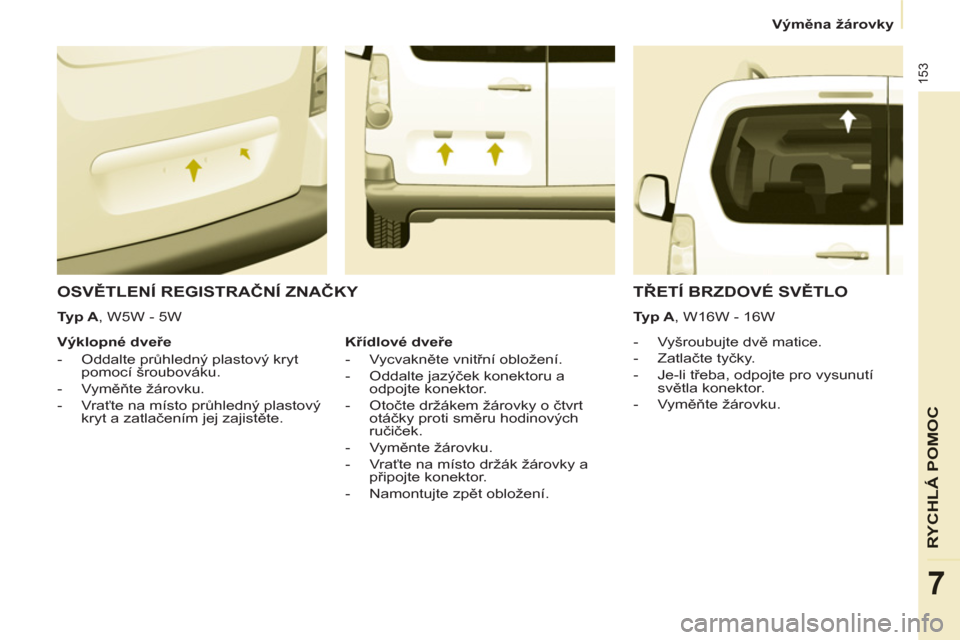

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
- Vyšroubujte dvě matice.
- Zatlačte tyčky.
- Je-li třeba, odpojte pro vysunutí
světla konektor.
- Vyměňte žárovku.
Výklopné dveře
- Oddalte průhledný plastový kryt
pomocí šroubováku.
- Vyměňte žárovku.
- Vraťte na místo průhledný plastový
kryt a zatlačením jej zajistěte.
TŘETÍ BRZDOVÉ SVĚTLO
Ty p A, W16W - 16W
Křídlové dveře
- Vycvakněte vnitřní obložení.
- Oddalte jazýček konektoru a
odpojte konektor.
- Otočte držákem žárovky o čtvrt
otáčky proti směru hodinových
ručiček.
- Vyměnte žárovku.
- Vraťte na místo držák žárovky a
připojte konektor.
- Namontujte zpět obložení.
Typ A
, W5W - 5W
Page 156 of 240
154
Výměna pojistky

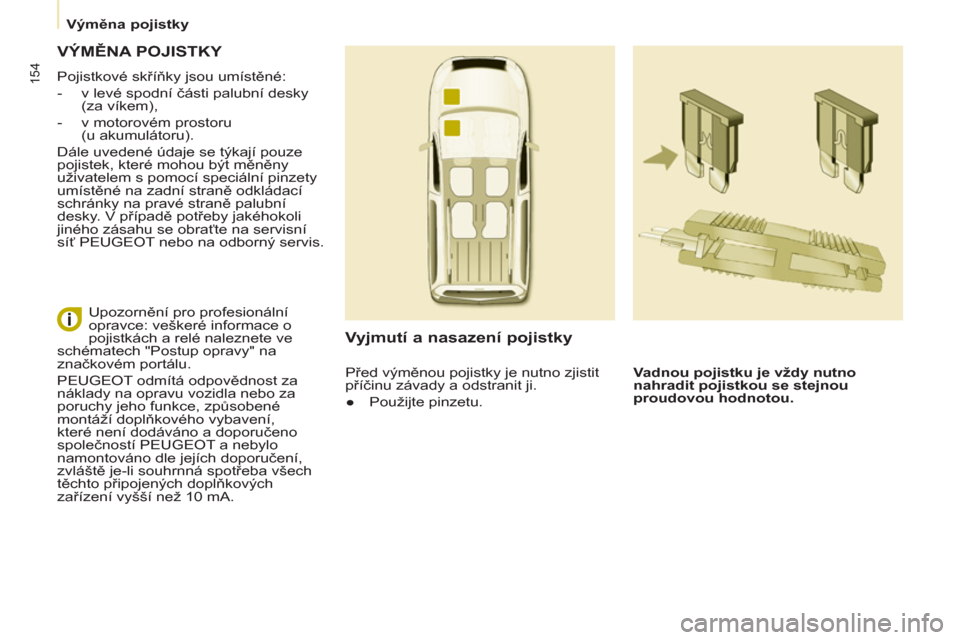

VÝMĚNA POJISTKY
Pojistkové skříňky jsou umístěné:
- v levé spodní části palubní desky
(za víkem),
- v motorovém prostoru
(u akumulátoru).
Dále uvedené údaje se týkají pouze
pojistek, které mohou být měněny
uživatelem s pomocí speciální pinzety
umístěné na zadní straně odkládací
schránky na pravé straně palubní
desky. V případě potřeby jakéhokoli
jiného zásahu se obraťte na servisní
síť PEUGEOT nebo na odborný servis.
Vyjmutí a nasazení pojistky
Vadnou pojistku je vždy nutno
nahradit pojistkou se stejnou
proudovou hodnotou
.
Upozornění pro profesionální
opravce: veškeré informace o
pojistkách a relé naleznete ve
schématech "Postup opravy" na
značkovém portálu.
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
namontováno dle jejích doporučení,
zvláště je-li souhrnná spotřeba všech
těchto připojených doplňkových
zařízení vyšší než 10 mA.
Před výměnou pojistky je nutno zjistit
příčinu závady a odstranit ji.
●
Použijte pinzetu.
Page 157 of 240
155
RYCHLÁ POMO
C
7
Výměna pojistky

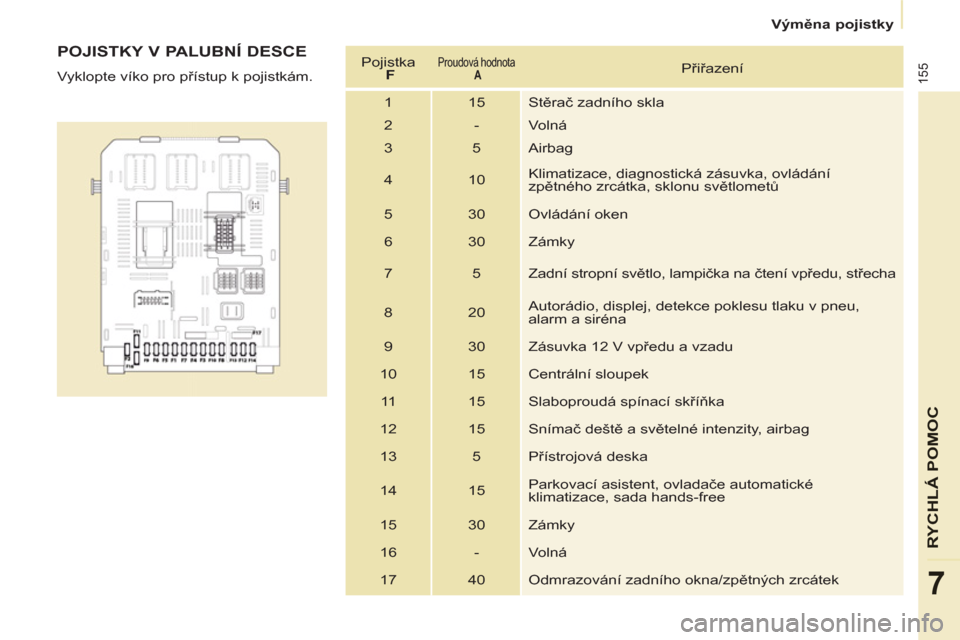

POJISTKY V PALUBNÍ DESCE
Vyklopte víko pro přístup k pojistkám. Pojistka
F
Proudová hodnota
A
Přiřazení
1 15 Stěrač zadního skla
2 - Volná
3 5 Airbag
4 10 Klimatizace, diagnostická zásuvka, ovládání
zpětného zrcátka, sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5 Zadní stropní světlo, lampička na čtení vpředu, střecha
8 20 Autorádio, displej, detekce poklesu tlaku v pneu,
alarm a siréna
9 30 Zásuvka 12 V vpředu a vzadu
10 15 Centrální sloupek
11 15 Slaboproudá spínací skříňka
12 15 Snímač deště a světelné intenzity, airbag
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladač
e automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná
17 40 Odmrazování zadního okna/zpětných zrcátek
Page 158 of 240
156
Výměna pojistky

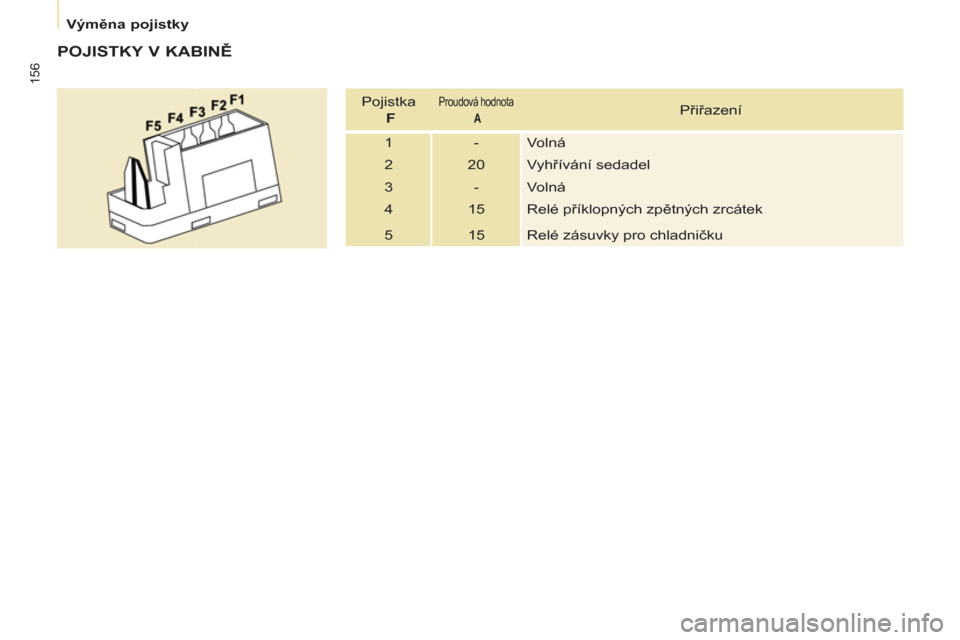

POJISTKY V KABINĚ
Pojistka
F
Proudová hodnota
A
Přiřazení
1 - Volná
2 20 Vyhřívání sedadel
3 - Volná
4 15 Relé příklopných zpětných zrcátek
5 15 Relé zásuvky pro chladničku
Page 159 of 240
157
RYCHLÁ POMO
C
7
Výměna pojistky
POJISTKY V MOTOROVÉM
PROSTORU
Po otevření kapoty uvolněte z úchytů
a odklopte příslušnou skříňku pro
zpřístupnění pojistek. Pojistka
F
Proudová hodnota
A
Přiřazení
1 20 Řízení motoru
2 15 Zvukové výstražné zařízení
3 10 Čerpadlo ostřikovače skel vpředu a vzadu
4 20 Čerpadlo ostřikovače světlometů
5 15 Komponenty motoru
6 10 Snímač úhlu natočení volantu, ESP
7 10 Spínač brzdového pedálu, spínač spojky
8 25 Startér
9 10 Motorek sklonu světlometů, řídicí jednotka správy
vozového parku
10 30 Komponenty motoru
11 40 Volná
12 30 Stěrače
13 40 Řídicí jednotka BSI
14 30 Č
erpadlo
15 10 Pravé dálkové světlo
16 10 Levé dálkové světlo
17 15 Pravé potkávací světlo
18 15 Levé potkávací světlo
Page 160 of 240
158

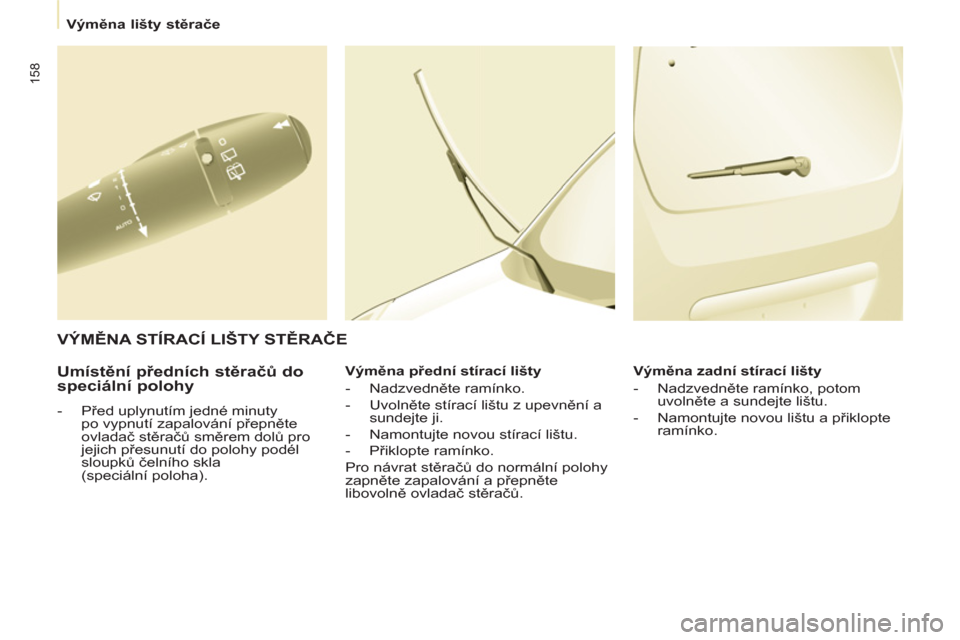

Výměna lišty stěrače
Umístění předních stěračů do
speciální polohy
- Před uplynutím jedné minuty
po vypnutí zapalování přepněte
ovladač stěračů směrem dolů pro
jejich přesunutí do polohy podél
sloupků čelního skla
(speciální poloha).
Výměna přední stírací lišty
- Nadzvedněte ramínko.
- Uvolněte stírací lištu z upevnění a
sundejte ji.
- Namontujte novou stírací lištu.
- Přiklopte ramínko.
Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte
libovolně ovladač stěračů.
Výměna zadní stírací lišty
- Nadzvedněte ramínko, potom
uvolněte a sundejte lištu.
- Namontujte novou lištu a přiklopte
ramínko.
VÝMĚNA STÍRACÍ LIŠTY STĚRAČE
