Odtažení vozidla



Bez zvednutí vozidla
(všechna čtyři kola na zemi)

Musíte vždy použít vlečnou tyč.

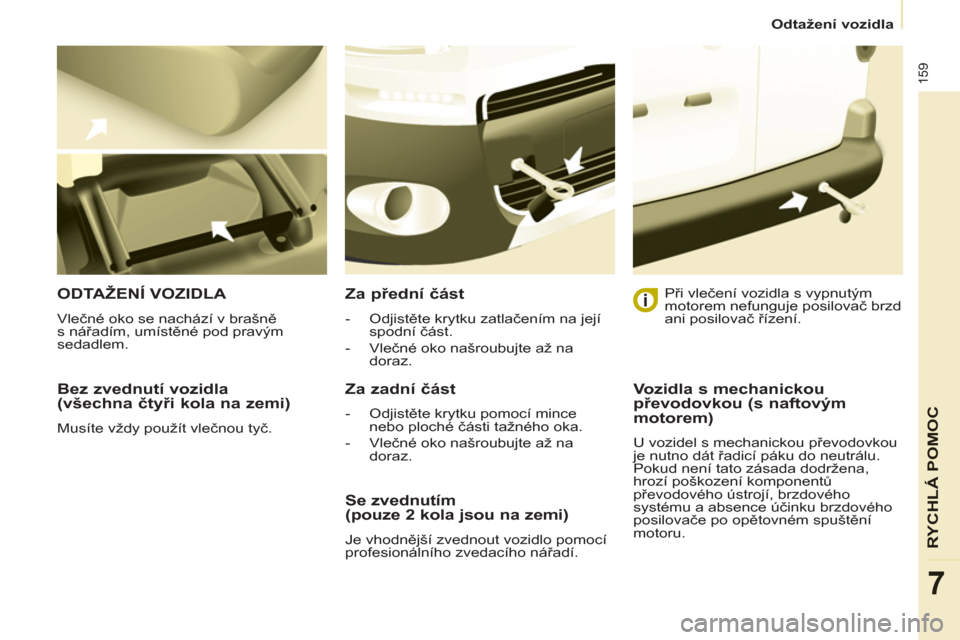

ODTAŽENÍ VOZIDLA

Vlečné oko se nachází v brašně
s nářadím, umístěné pod pravým
sedadlem.

Za přední část



- Odjistěte krytku zatlačením na její
spodní část.

- Vlečné oko našroubujte až na
doraz.



Za zadní část



- Odjistěte krytku pomocí mince
nebo ploché části tažného oka.

- Vlečné oko našroubujte až na
doraz.

Při vlečení vozidla s vypnutým
motorem nefunguje posilovač brzd
ani posilovač řízení.


Se zvednutím
(pouze 2 kola jsou na zemi)
Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího nářadí.


Vozidla s mechanickou
převodovkou (s naftovým
motorem)
U vozidel s mechanickou převodovkou
je nutno dát řadicí páku do neutrálu.
Pokud není tato zásada dodržena,
hrozí poškození komponentů
převodového ústrojí, brzdového
systému a absence účinku brzdového
posilovače po opětovném spuštění
motoru.

160

161
RYCHLÁ POMO
C

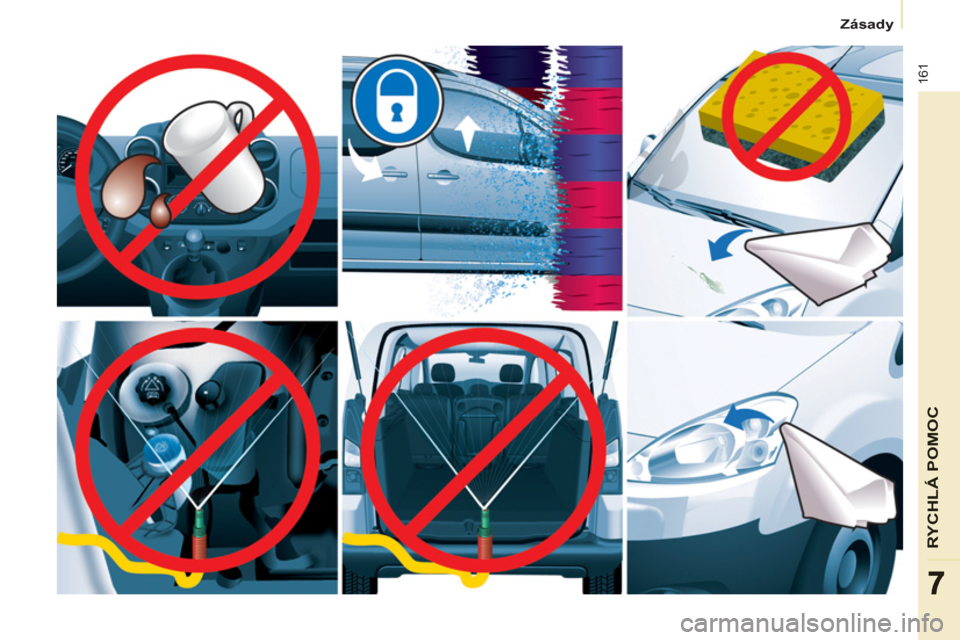

Zásady
77
Zásady

162

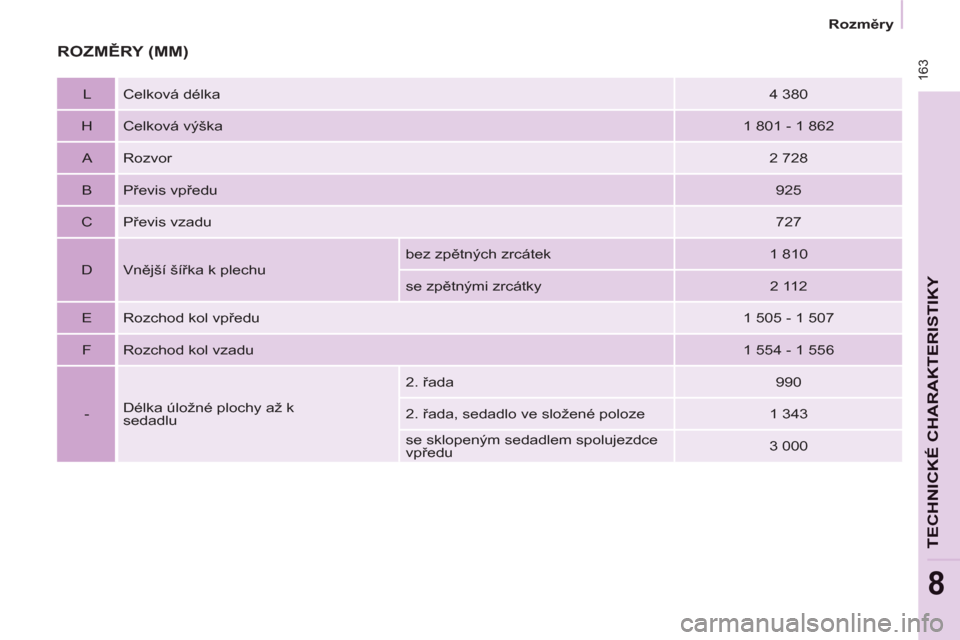

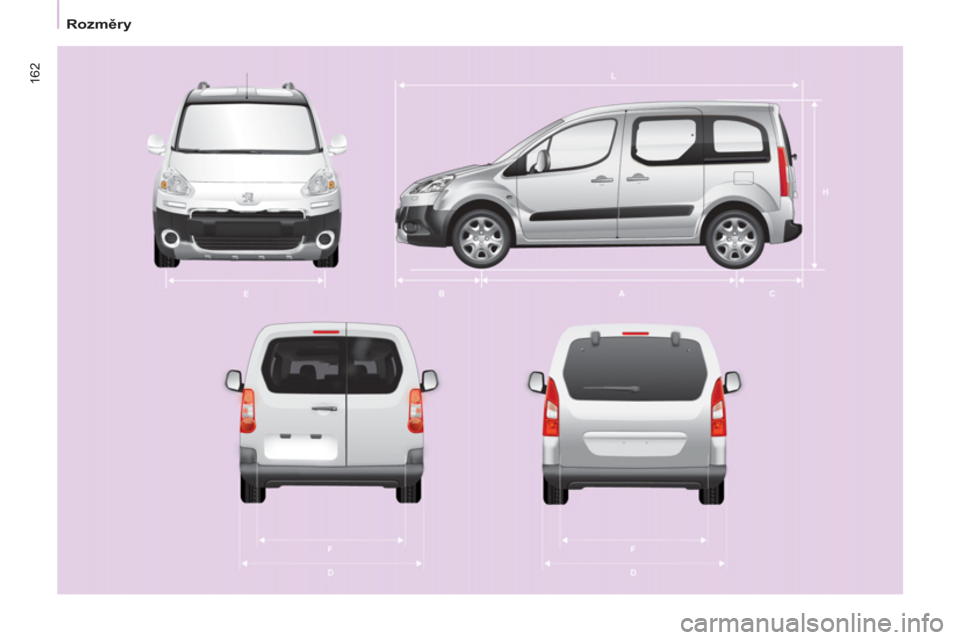

Rozměry

16
3


Rozměry

TECHNICKÉ CHARAKTERISTIKY
8

ROZMĚRY (MM)


L Celková délka

4 380

H Celková výška

1 801 - 1 862

A Rozvor

2 728

B Převis vpředu

925

C Převis vzadu

727

D Vnější šířka k plechu bez zpětných zrcátek
1 810
se zpětnými zrcátky
2 112

E Rozchod kol vpředu
1 505 - 1 507

F Rozchod kol vzadu
1 554 - 1 556

- Délka úložné plochy až k
sedadlu 2. řada
990
2. řada, sedadlo ve složené poloze
1 343
se sklopeným sedadlem spolujezdce
vpředu
3 000

164


Rozměry

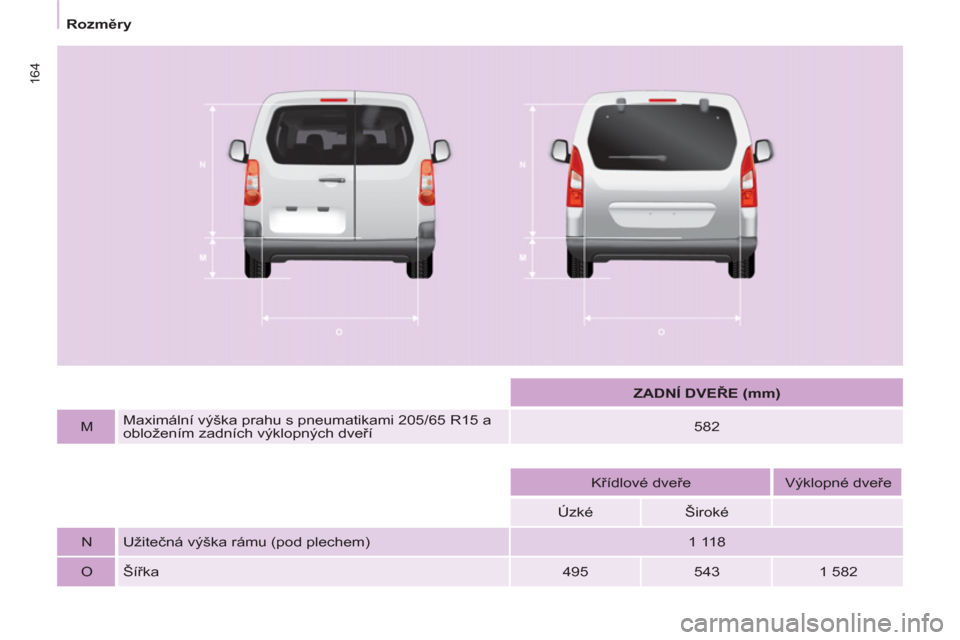

ZADNÍ DVEŘE (mm)



M
Maximální výška prahu s pneumatikami 205/65 R15 a
obložením zadních výklopných dveří
582






Křídlové dveře
Výklopné dveře

Úzké
Široké




N Užitečná výška rámu (pod plechem)
1 118

O Šířka
495
543
1 582

165


Rozměry

TECHNICKÉ CHARAKTERISTIKY
8

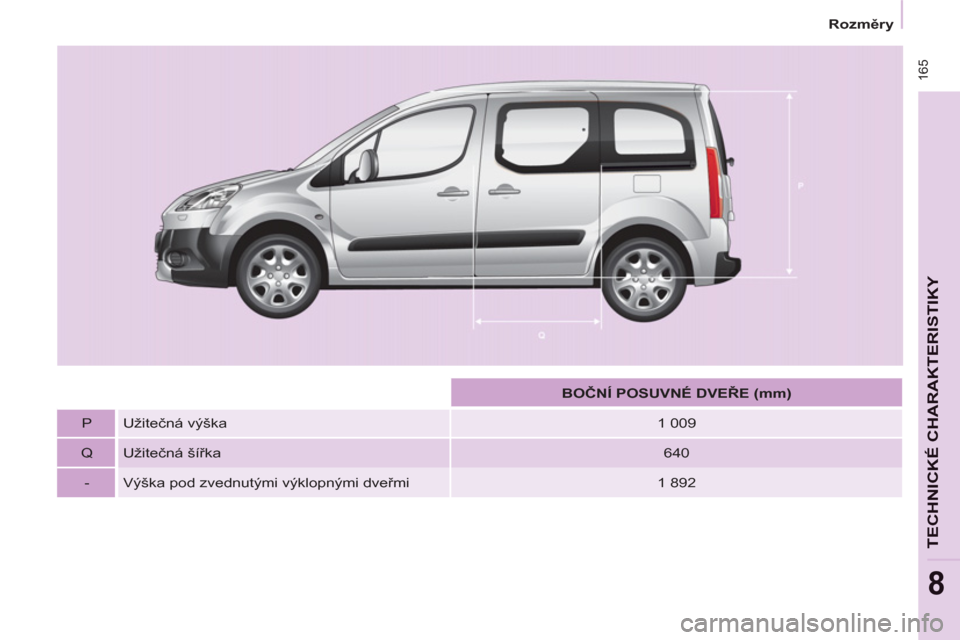

BOČNÍ POSUVNÉ DVEŘE (mm)



P Užitečná výška
1 009

Q Užitečná šířka
640

- Výška pod zvednutými výklopnými dveřmi
1 892

166

Hmotnost vozidla a přívěsu

HMOTNOSTI VOZIDLA A PŘÍVĚSU (KG)

Všeobecné informace

Podrobné informace naleznete
v technickém průkazu.
V každé zemi je nutno dodržovat
hodnoty hmotnosti přívěsů, stanovené
místními předpisy. Informace o tažné
kapacitě vozidla a celkové povolené
hmotnosti jízdní soupravy získáte v
servisní síti PEUGEOT. Hmotnost brzděného přívěsu může být
v limitu NPHJS zvýšena, pokud je o
stejnou hodnotu snížena NPH vozidla,
které jej táhne. Pozor: tažení přívěsu
málo zatíženým vozidlem může
způsobit zhoršení jeho jízdní stability.
Rychlost vozidla táhnoucího přívěs
nesmí překročit 80 km/h (dodržujte
předpisy platné ve Vaší zemi). Vysoké vnější teploty mohou způsobit
snížení výkonu vozidla z důvodu
ochrany motoru; když je vnější teplota
vyšší než 37 °C, snižte hmotnost
taženého přívěsu.
Provozní hmotnost (PH) se rovná
hmotnosti prázdného vozidla + řidič
(75 kg) + nádrž naplněná na 90 %.
Uvedené hodnoty NPHJS a hmotnosti
přívěsu jsou platné pro maximální
nadmořskou výšku 1 000 metrů;
indikovaná hmotnost přívěsu musí být
snížena o 10 % na každých dalších
1 000 metrů nadmořské výšky.
