Peugeot Partner Tepee 2013 Betriebsanleitung (in German)

49
STARTBEREIT
22


Start und Stopp

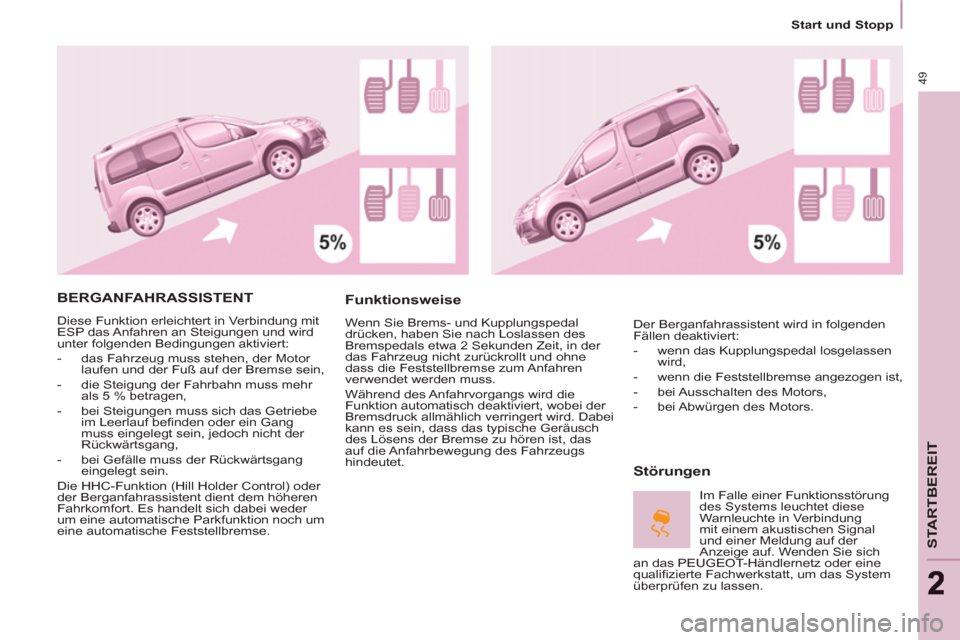

BERGANFAHRASSISTENT

Diese Funktion erleichtert in Verbindung mit
ESP das Anfahren an Steigungen und wird
unter folgenden Bedingungen aktiviert:


- das Fahrzeug muss stehen, der Motor
laufen und der Fuß auf der Bremse sein,

- die Steigung der Fahrbahn muss mehr
als 5 % betragen,

- bei Steigungen muss sich das Getriebe
im Leerlauf befinden oder ein Gang
muss eingelegt sein, jedoch nicht der
Rückwärtsgang,

- bei Gefälle muss der Rückwärtsgang
eingelegt sein.
Die HHC-Funktion (Hill Holder Control) oder
der Berganfahrassistent dient dem höheren
Fahrkomfort. Es handelt sich dabei weder
um eine automatische Parkfunktion noch um
eine automatische Feststellbremse.

Funktionsweise

Wenn Sie Brems- und Kupplungspedal
drücken, haben Sie nach Loslassen des
Bremspedals etwa 2 Sekunden Zeit, in der
das Fahrzeug nicht zurückrollt und ohne
dass die Feststellbremse zum Anfahren
verwendet werden muss.
Während des Anfahrvorgangs wird die
Funktion automatisch deaktiviert, wobei der
Bremsdruck allmählich verringert wird. Dabei
kann es sein, dass das typische Geräusch
des Lösens der Bremse zu hören ist, das
auf die Anfahrbewegung des Fahrzeugs
hindeutet.

Störungen

Der Berganfahrassistent wird in folgenden
Fällen deaktiviert:


- wenn das Kupplungspedal losgelassen
wird,

- wenn die Feststellbremse angezogen ist,

- bei Ausschalten des Motors,

- bei Abwürgen des Motors.

Im Falle einer Funktionsstörung
des Systems leuchtet diese
Warnleuchte in Verbindung
mit einem akustischen Signal
und einer Meldung auf der
Anzeige auf. Wenden Sie sich
an das PEUGEOT-Händlernetz oder eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.

50

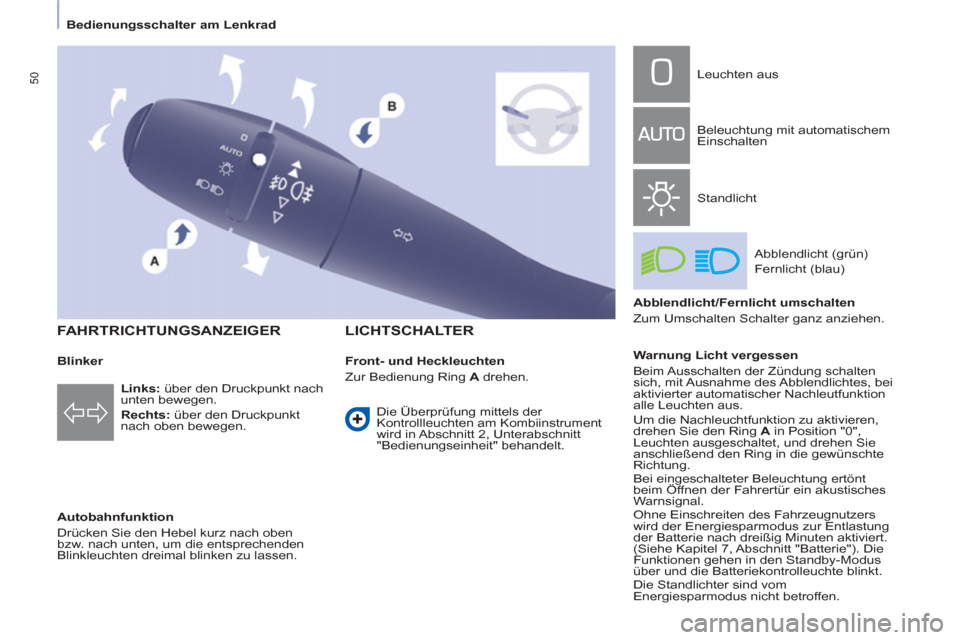

Bedienungsschalter am Lenkrad


Blinker

Autobahnfunktion
Drücken Sie den Hebel kurz nach oben
bzw. nach unten, um die entsprechenden
Blinkleuchten dreimal blinken zu lassen.



LICHTSCHALTER


Links:
über den Druckpunkt nach
unten bewegen.

Rechts
:
über den Druckpunkt
nach oben bewegen.
Front- und Heckleuchten
Zur Bedienung Ring A
drehen. Leuchten aus
Beleuchtung mit automatischem
Einschalten
Standlicht
Abblendlicht (grün)
Fernlicht (blau)

Abblendlicht/Fernlicht umschalten
Zum Umschalten Schalter ganz anziehen.

Warnung Licht vergessen
Beim Ausschalten der Zündung schalten
sich, mit Ausnahme des Abblendlichtes, bei
aktivierter automatischer Nachleutfunktion
alle Leuchten aus.
Um die Nachleuchtfunktion zu aktivieren,
drehen Sie den Ring A
in Position "0",
Leuchten ausgeschaltet, und drehen Sie
anschließend den Ring in die gewünschte
Richtung.
Bei eingeschalteter Beleuchtung ertönt
beim Öffnen der Fahrertür ein akustisches
Warnsignal.
Ohne Einschreiten des Fahrzeugnutzers
wird der Energiesparmodus zur Entlastung
der Batterie nach dreißig Minuten aktiviert.
(Siehe Kapitel 7, Abschnitt "Batterie"). Die
Funktionen gehen in den Standby-Modus
über und die Batteriekontrolleuchte blinkt.
Die Standlichter sind vom
Energiesparmodus nicht betroffen.
Die Überprüfung mittels der
Kontrollleuchten am Kombiinstrument
wird in Abschnitt 2, Unterabschnitt
"Bedienungseinheit" behandelt.



FAHRTRICHTUNGSANZEIGER

51


Bedienungsschalter am Lenkrad

ERGONOMI
E und
KOMFOR
T
3
LED-TAGFAHRLICHT

Nebelschlussleuchten an
(bernsteingelb, bei der 2. Drehung
des Rings nach vorn) Nebelscheinwerfer an (grün, bei
der 1. Drehung des Rings nach
vorn)
Nebelscheinwerfer und
Nebelschlussleuchten
Zum Ein- bzw. Ausschalten Ring B
nach
vorn bzw. hinten drehen. Der Zustand
(ein/aus) wird durch die Kontrollleuchte im
Kombiinstrument angezeigt.
Sie funktionieren zusammen mit Stand- und
Abblendlicht. Ausschalten nicht vergessen, sobald sie
nicht mehr erforderlich sind.
Durch das automatische Einschalten der
Beleuchtung werden die Nebelschlussleuchten
ausgeschaltet, die Nebelscheinwerfer bleiben
jedoch eingeschaltet.


Beim Starten des Fahrzeugs bei Tag,
schalten sich die Tagfahrleuchten
automatisch ein.
Beim manuellen oder automatischen
Einschalten des Stand-, Abblend-, oder
Fernlichtes, erlischt das Tagfahrlicht.


Programmierung

In Ländern, wo das Einschalten der
Tagfahrbeleuchtung nicht obligatorisch
ist, können Sie die Funktion über das
Konfigurationsmenü jeweils aktivieren oder
deaktivieren.
Zum Ausschalten der Nebelschlussleuchten und
der Nebelscheinwerfer Ring zweimal nach hinten
drehen.
Bei klaren Sichtverhältnissen oder bei Regen,
gleichgültig ob am Tag oder in der Nacht,
blenden die Nebelschlussleuchten nachfolgende
Verkehrsteilnehmer und dürfen daher nicht
eingeschaltet werden.

Einschaltautomatik der Beleuchtung
Bei Nebel oder Schnee registriert der
Helligkeitssensor die Lichtintensität
gegebenenfalls als ausreichend, so
dass sich die Beleuchtung nicht automatisch
einschaltet.
Bei Bedarf müssen Sie das Abblendlicht
von Hand einschalten.
Decken Sie den Helligkeitssensor
an der Windschutzscheibe hinter dem
Rückspiegel nicht ab. Er dient zum
automatischen Einschalten der Beleuchtung
und der Scheibenwischer.

Funktion aktivieren
Drehen Sie den Einstellring in die Position
AUTO
. Bei Aktivieren der Funktion, erscheint
eine Meldung auf dem Bildschirm.

Funktion inaktivieren
Drehen Sie den Einstellring entweder nach
vorne oder nach hinten. Bei Inaktivieren der
Funktion erscheint eine Meldung auf dem
Bildschirm.
Die Funktion wird vorübergehend inaktiviert,
wenn Sie den Lichtschalter betätigen.
Standlicht und Abblendlicht
schalten sich bei geringer
Helligkeit und bei
dauernder Benutzung der
Scheibenwischer automatisch
ein. Sie schalten sich
aus, sobald es wieder hell genug ist oder die
Scheibenwischer ausgeschaltet werden.
Diese Funktion ist nicht kompatibel mit der
Dämmerbeleuchtung.

52


Bedienungsschalter am Lenkrad

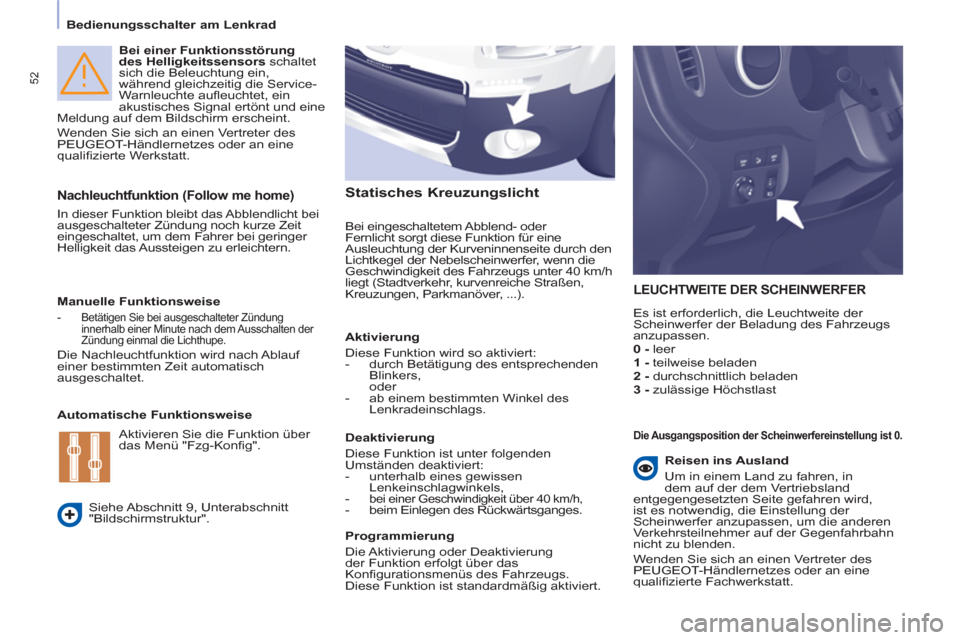

Bei einer Funktionsstörung
des Helligkeitssensors
schaltet
sich die Beleuchtung ein,
während gleichzeitig die Service-
Warnleuchte aufleuchtet, ein
akustisches Signal ertönt und eine
Meldung auf dem Bildschirm erscheint.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Werkstatt.


Nachleuchtfunktion (Follow me home)

In dieser Funktion bleibt das Abblendlicht bei
ausgeschalteter Zündung noch kurze Zeit
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
LEUCHTWEITE DER SCHEINWERFER

Es ist erforderlich, die Leuchtweite der
Scheinwerfer der Beladung des Fahrzeugs
anzupassen.

0 - leer

1 - teilweise beladen

2 - durchschnittlich beladen

3 - zulässige Höchstlast
Manuelle Funktionsweise


- Betätigen Sie bei ausgeschalteter Zündung
innerhalb einer Minute nach dem Ausschalten der
Zündung einmal die Lichthupe.

Die Nachleuchtfunktion wird nach Ablauf
einer bestimmten Zeit automatisch
ausgeschaltet.

Automatische Funktionsweise
Siehe Abschnitt 9, Unterabschnitt
"Bildschirmstruktur".



Die Ausgangsposition der Scheinwerfereinstellung ist 0.
Aktivieren Sie die Funktion über
das Menü "Fzg-Konfig".








Statisches Kreuzungslicht


Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite durch den
Lichtkegel der Nebelscheinwerfer, wenn die
Geschwindigkeit des Fahrzeugs unter 40 km/h
liegt (Stadtverkehr, kurvenreiche Straßen,
Kreuzungen, Parkmanöver, ...).

Aktivierung
Diese Funktion wird so aktiviert:


- durch Betätigung des entsprechenden
Blinkers,
oder

- ab einem bestimmten Winkel des
Lenkradeinschlags.


Deaktivierung
Diese Funktion ist unter folgenden
Umständen deaktiviert:


- unterhalb eines gewissen
Lenkeinschlagwinkels,

-
bei einer Geschwindigkeit über 40 km/h,

- beim Einlegen des Rückwärtsganges.


Programmierung
Die Aktivierung oder Deaktivierung
der Funktion erfolgt über das
Konfigurationsmenüs des Fahrzeugs.
Diese Funktion ist standardmäßig aktiviert.


Reisen ins Ausland
Um in einem Land zu fahren, in
dem auf der dem Vertriebsland
entgegengesetzten Seite gefahren wird,
ist es notwendig, die Einstellung der
Scheinwerfer anzupassen, um die anderen
Verkehrsteilnehmer auf der Gegenfahrbahn
nicht zu blenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

53


Bedienungsschalter am Lenkrad

ERGONOMI
E und
KOMFOR
T
3

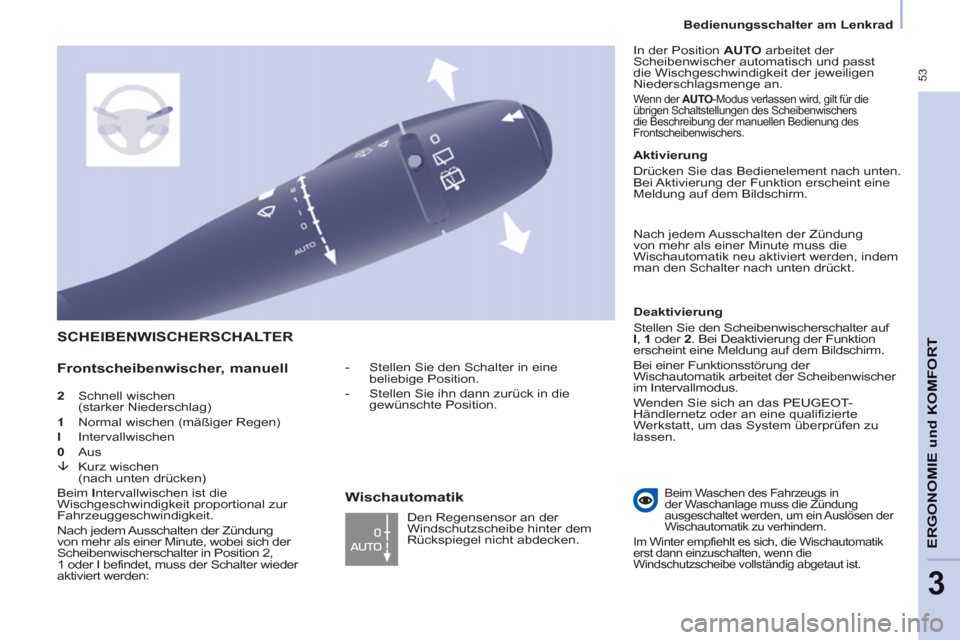

2 Schnell wischen
(starker Niederschlag)

1 Normal wischen (mäßiger Regen)

I Intervallwischen

0 Aus

54


Bedienungsschalter am Lenkrad

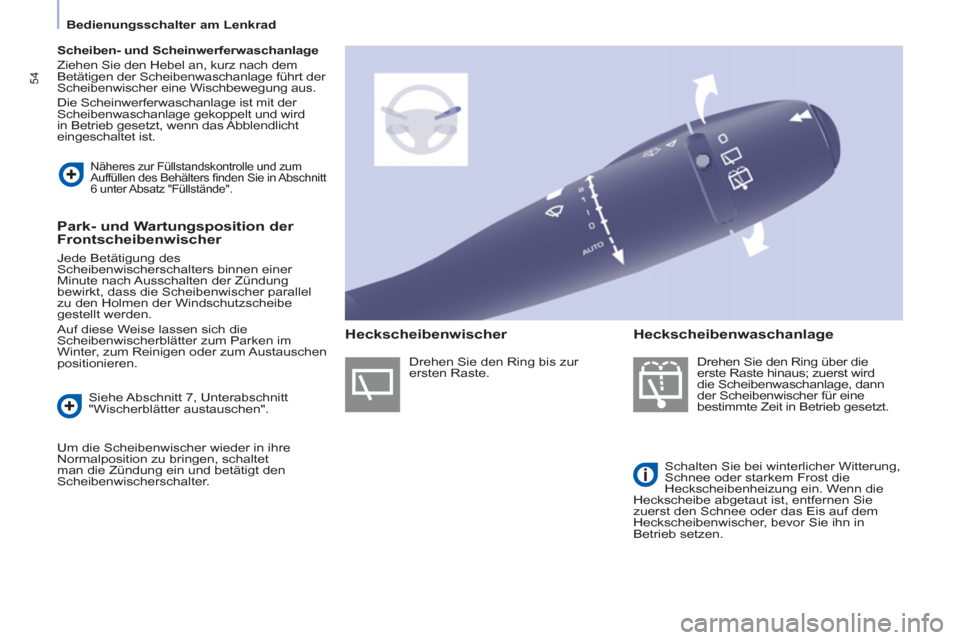

Scheiben- und Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage führt der
Scheibenwischer eine Wischbewegung aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird
in Betrieb gesetzt, wenn das Abblendlicht
eingeschaltet ist.

Drehen Sie den Ring über die
erste Raste hinaus; zuerst wird
die Scheibenwaschanlage, dann
der Scheibenwischer für eine
bestimmte Zeit in Betrieb gesetzt.
Schalten Sie bei winterlicher Witterung,
Schnee oder starkem Frost die
Heckscheibenheizung ein. Wenn die
Heckscheibe abgetaut ist, entfernen Sie
zuerst den Schnee oder das Eis auf dem
Heckscheibenwischer, bevor Sie ihn in
Betrieb setzen.


Näheres zur Füllstandskontrolle und zum
Auffüllen des Behälters finden Sie in Abschnitt
6 unter Absatz "Füllstände".


Park- und Wartungsposition der
Frontscheibenwischer
Jede Betätigung des
Scheibenwischerschalters binnen einer
Minute nach Ausschalten der Zündung
bewirkt, dass die Scheibenwischer parallel
zu den Holmen der Windschutzscheibe
gestellt werden.
Auf diese Weise lassen sich die
Scheibenwischerblätter zum Parken im
Winter, zum Reinigen oder zum Austauschen
positionieren.
Siehe Abschnitt 7, Unterabschnitt
"Wischerblätter austauschen".
Um die Scheibenwischer wieder in ihre
Normalposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter. Drehen Sie den Ring bis zur
ersten Raste.


Heckscheibenwischer
Heckscheibenwaschanlage

55


Bedienungsschalter am Lenkrad

ERGONOMI
E und
KOMFOR
T
3

GESCHWINDIGKEITSREGLER "CRUISE"

Die Fahrzeuggeschwindigkeit kann erst
ab 40 km/h und ab dem vierten Gang
programmiert bzw. aktiviert werden.
Der Regler zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:

Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".

Funktion inaktiviert,

OFF
(Beispiel bei
107 km/h)
Funktion aktiviert,
(Beispiel bei 107 km/h)

Fahrzeuggeschwindigkeit
höher als die programmierte,
(Beispiel 118 km/h)
Die programmierte
Geschwindigkeit blinkt,
Funktionsstörung,

OFF
- die Striche blinken "Hiermit wird die Geschwindigkeit
vorgegeben, mit der der Fahrer fahren
möchte".
Diese Fahrhilfe bei flüssigem Verkehr
ermöglicht es dem Fahrer, die
vorprogrammierte Fahrzeuggeschwindigkeit -
außer bei starkem Gefälle - konstant
beizubehalten.

56


Bedienungsschalter am Lenkrad

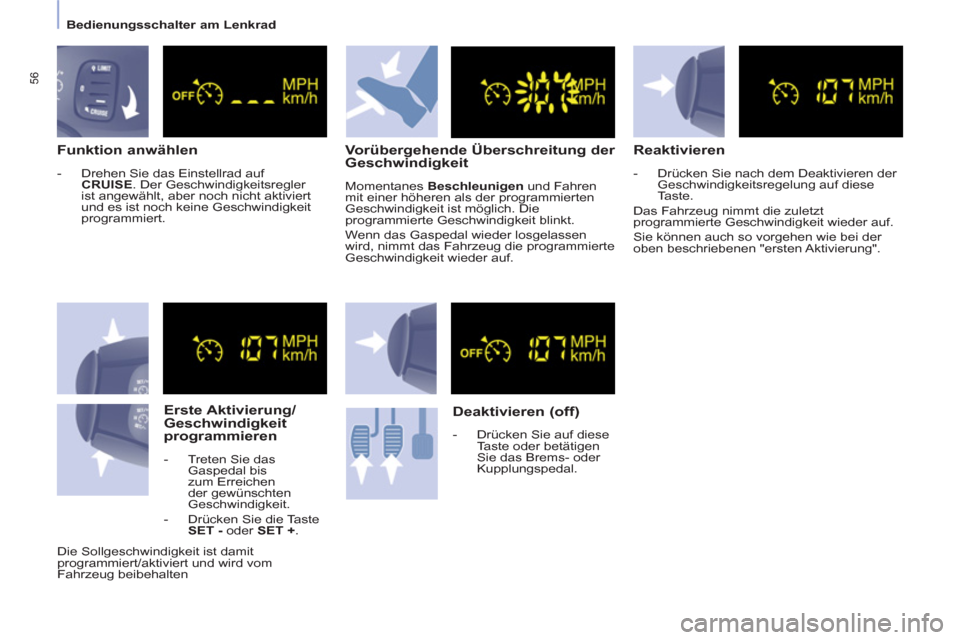

Funktion anwählen



- Drehen Sie das Einstellrad auf
CRUISE
. Der Geschwindigkeitsregler
ist angewählt, aber noch nicht aktiviert
und es ist noch keine Geschwindigkeit
programmiert.



Erste Aktivierung/
Geschwindigkeit
programmieren


- Treten Sie das
Gaspedal bis
zum Erreichen
der gewünschten
Geschwindigkeit.

- Drücken Sie die Taste
SET -
oder SET +
.


Vorübergehende Überschreitung der
Geschwindigkeit
Momentanes Beschleunigen
und Fahren
mit einer höheren als der programmierten
Geschwindigkeit ist möglich. Die
programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder losgelassen
wird, nimmt das Fahrzeug die programmierte
Geschwindigkeit wieder auf.


Deaktivieren (off)



- Drücken Sie auf diese
Taste oder betätigen
Sie das Brems- oder
Kupplungspedal.



Reaktivieren



- Drücken Sie nach dem Deaktivieren der
Geschwindigkeitsregelung auf diese
Taste.
Das Fahrzeug nimmt die zuletzt
programmierte Geschwindigkeit wieder auf.
Sie können auch so vorgehen wie bei der
oben beschriebenen "ersten Aktivierung".
Die Sollgeschwindigkeit ist damit
programmiert/aktiviert und wird vom
Fahrzeug beibehalten

57


Bedienungsschalter am Lenkrad

ERGONOMI
E und
KOMFOR
T
3


Programmierte
Sollgeschwindigkeit
ändern
Um eine höhere als
die vorhergehende
Geschwindigkeit zu speichern,
haben Sie zwei Möglichkeiten:

Funktion ausschalten

Funktionsstörung

Die programmierte Geschwindigkeit wird
gelöscht und durch drei Striche ersetzt.
Wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Werkstatt, um das System überprüfen zu
lassen.


Programmierte Sollgeschwindigkeit
löschen
Im Stillstand wird nach dem Ausschalten der
Zündung keine Geschwindigkeit mehr vom
System gespeichert. Ohne das Gaspedal zu betätigen:


- drücken Sie auf die Taste SET +
.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in
Schritten von 5 km/h.
Mit Betätigung des Gaspedals:


- überschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die gewünschte
Geschwindigkeit erreicht haben.

- Drücken Sie auf die Taste Set +
oder
Set -
.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:


- drücken Sie auf die Taste SET -
.
Bei kurzem Druck verringert sie sich um
1 km/h.
Bei anhaltendem Druck verringert sie sich in
Schritten von 5 km/h.

- Drehen Sie das Einstellrad auf 0
oder
schalten Sie die Zündung aus, um die
Funktion auszuschalten.



Was Sie beachten sollten

Besondere Vorsicht ist geboten, wenn Sie
die programmierte Sollgeschwindigkeit
durch ununterbrochenen Druck auf die Taste
ändern, da die Geschwindigkeit sich schnell
erhöhen oder verringern kann.
Benutzen Sie den Geschwindigkeitsregler
nicht auf glatter Fahrbahn oder im dichten
Verkehr. Bei starkem Gefälle kann der
Geschwindigkeitsbegrenzer nicht verhindern,
dass die programmierte Geschwindigkeit
überschritten wird.
Der Geschwindigkeitsregler entbindet den
Fahrer in keinem Fall von der Einhaltung
der vorgeschriebenen Geschwindigkeiten
noch von seiner Aufmerksamkeit oder
Verantwortung


Es empfiehlt sich, die Füße in Pedalnähe
ruhen zu lassen.
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:


- achten Sie darauf, dass der
Teppichschoner und die zugehörigen
Befestigungen richtig liegen,

- legen Sie niemals mehrere
Teppichschoner übereinander.

58


Bedienungsschalter am Lenkrad

Allerdings lässt sich die vorprogrammierte
Geschwindigkeit überschreiten, indem man
das Gaspedal über den Widerstand hinaus
bis zum Anschlag durchtritt. Damit der
Geschwindigkeitsbegrenzer seine Funktion
wieder aufnimmt, genügt es, das Gaspedal
langsam loszulassen und das Tempo unter
die vorprogrammierte Geschwindigkeit
abfallen zu lassen.

Die Betätigung erfolgt im Stand bei
laufendem Motor, oder während der
Fahrt.
Der Begrenzer zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
GESCHWINDIGKEITSBEGRENZER "LIMIT"

Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsbegrenzer"
Funktion inaktiviert,
zuletzt programmierte
Geschwindigkeit - OFF
(Beispiel bei 107 km/h)
Funktion aktiviert,
(Beispiel bei 107 km/h)
Fahrzeuggeschwindig-
keit höher
(Beispiel bei 118 km/h)
Die programmierte
Gesshwindigkeit blinkt.
Funktionsstörung,

OFF
- die Striche blinken "Hiermit wird die Geschwindigkeit
vorgegeben, die der Fahrer nicht
überschreiten möchte".
Die Funktion wird bei laufendem Motor
im Stand oder während der Fahrt
eingeschaltet. Die vorprogrammierbare
Mindestgeschwindigkeit beträgt 30 km/h.
Die Fahrzeug reagiert auf die Betätigung
des Gaspedals durch den Fahrer, bis dieses
Widerstand bietet, was bedeutet, dass die
vorprogrammierte Geschwindigkeit erreicht
wurde.
