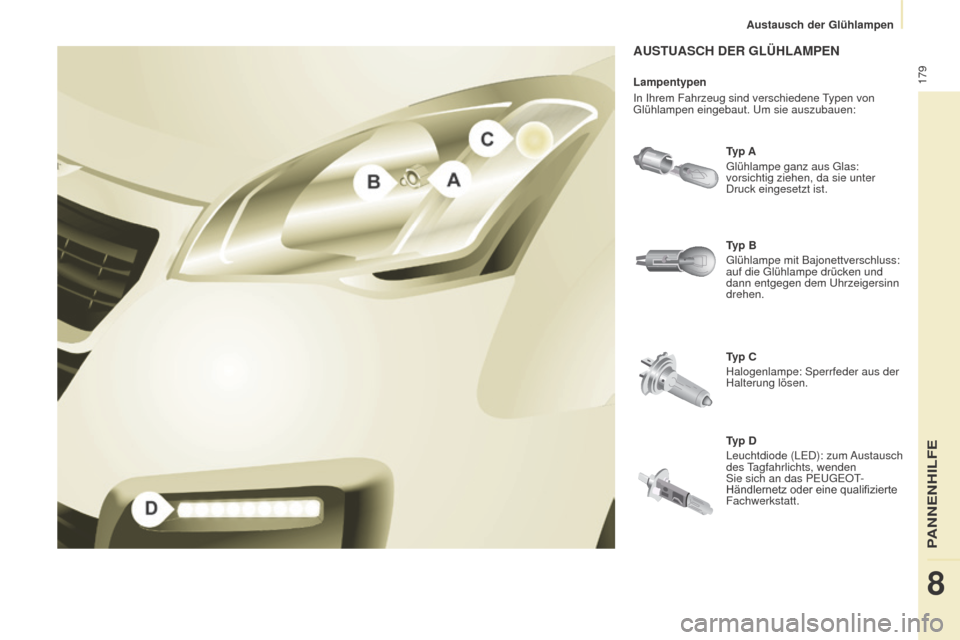

AUSTUASCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder aus der
Halterung lösen. Typ B
Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
Typ D
Leuchtdiode (LED): zum Austausch
des Tagfahrlichts, wenden
Sie sich an das PEUGEOT-
Händlernetz
oder eine qualifizierte
Fachwerkstatt.
PANNENHILFE
8
Austausch der Glühlampen

180
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
2. Standlicht
Typ A, W5W - 5W
-
Entfernen Sie die
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
-

Ziehen Sie die unter Druck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
-


W
echseln Sie die Glühlampe aus.
-

Überprüfen Sie, dass die
Abdeckung überall
sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.

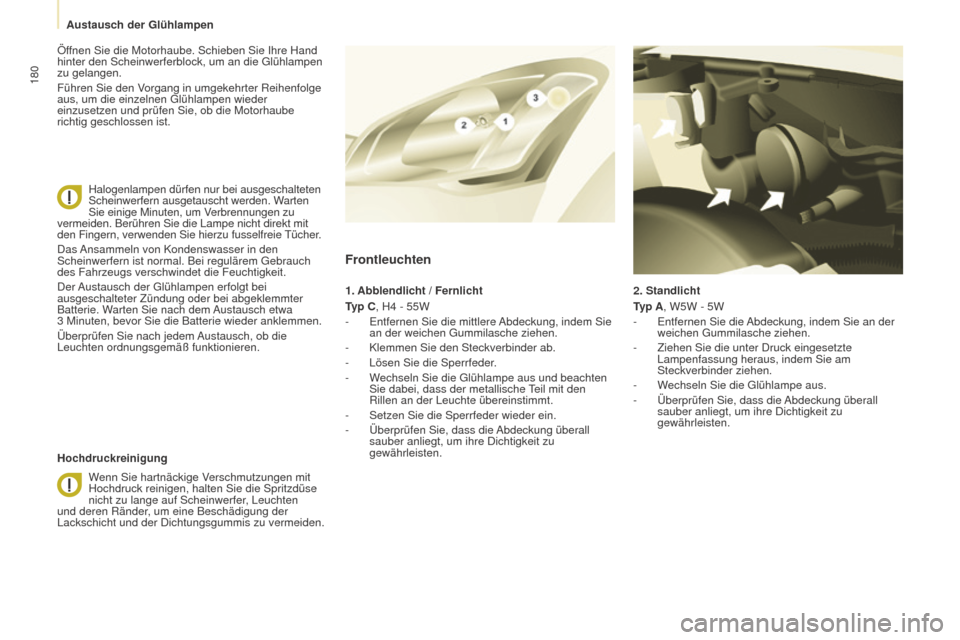

Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4
- 55W
-

Entfernen Sie die mittlere
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Klemmen Sie den Steckverbinder ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die Glühlampe aus und beachten
Sie dabei, dass der metallische Teil mit den
Rillen an der Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder ein.
-


Überprüfen Sie, dass die
Abdeckung überall
sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.
Hochdruckreinigung Öffnen Sie die Motorhaube. Schieben Sie Ihre Hand
hinter den Scheinwerferblock, um an die Glühlampen
zu gelangen.
Führen Sie den Vorgang in umgekehrter Reihenfolge
aus, um die einzelnen Glühlampen wieder
einzusetzen und prüfen Sie, ob die Motorhaube
richtig geschlossen ist.
Halogenlampen dürfen nur bei ausgeschalteten
Scheinwerfern ausgetauscht werden. Warten
Sie einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht direkt mit
den Fingern, verwenden Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem Gebrauch
des Fahrzeugs verschwindet die Feuchtigkeit.
Der Austausch der Glühlampen erfolgt bei
ausgeschalteter Zündung oder bei abgeklemmter
Batterie. Warten Sie nach dem Austausch etwa
3

Minuten, bevor Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob die
Leuchten ordnungsgemäß funktionieren.
Wenn Sie hartnäckige Verschmutzungen mit
Hochdruck reinigen, halten Sie die Spritzdüse
nicht zu lange auf Scheinwerfer, Leuchten
und deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu vermeiden.
Austausch der Glühlampen

181
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

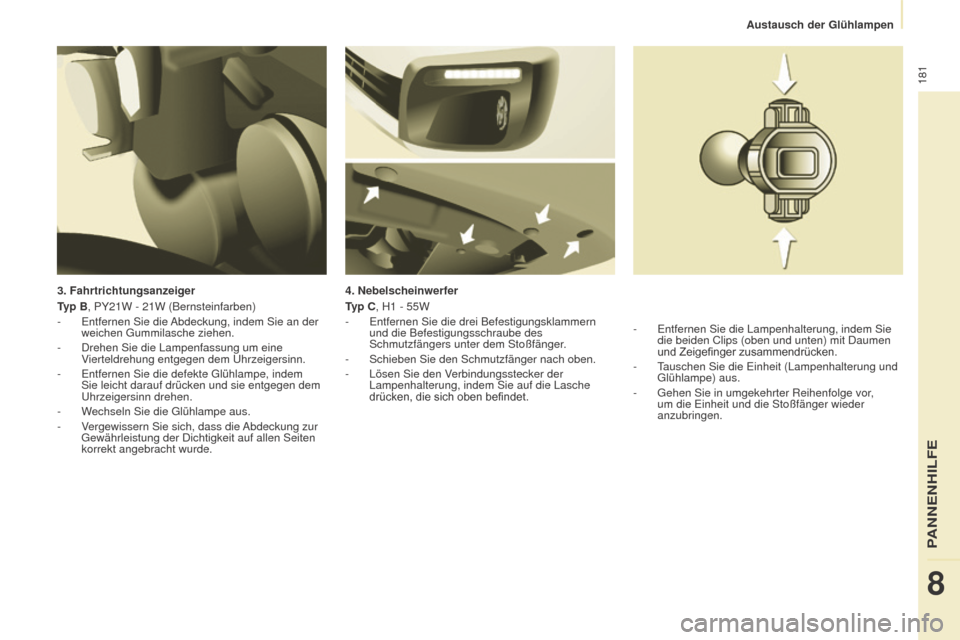

3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (Bernsteinfarben)
-
Entfernen Sie die
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
-

Drehen Sie die Lampenfassung um eine
V

ierteldrehung entgegen dem Uhrzeigersinn.
-

Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen dem
Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
-

V
ergewissern Sie sich, dass die Abdeckung zur
Gewährleistung der Dichtigkeit auf allen Seiten
korrekt angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-

Entfernen Sie die drei Befestigungsklammern
und die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger

.
-

Schieben Sie den Schmutzfänger nach oben.
-


Lösen Sie den V
erbindungsstecker der
Lampenhalterung, indem Sie auf die Lasche
drücken,
die sich oben befindet.-

Entfernen Sie die Lampenhalterung, indem Sie
die beiden Clips (oben und unten) mit Daumen
und

Zeigefinger zusammendrücken.
-

T
auschen Sie die Einheit (Lampenhalterung und
Glühlampe) aus.
-

Gehen Sie in umgekehrter Reihenfolge vor
,
um die Einheit und die Stoßfänger wieder
anzubringen.
PANNENHILFE
8
Austausch der Glühlampen

182
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

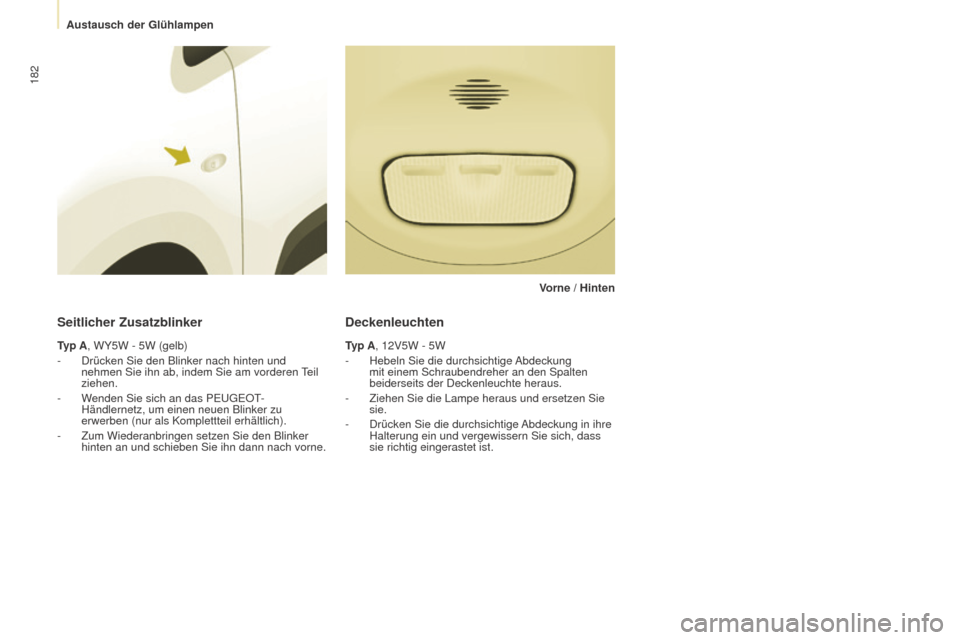

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
- Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab, indem Sie am vorderen
Teil
ziehen.
-

W
enden Sie sich an das PEUGEOT-
Händlernetz, um einen neuen Blinker zu
erwerben (nur als Komplettteil erhältlich).
-

Zum Wiederanbringen setzen Sie den Blinker
hinten an und schieben Sie ihn dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
- Hebeln Sie die durchsichtige Abdeckung
mit einem Schraubendreher an den Spalten
beiderseits der Deckenleuchte heraus.
-

Ziehen Sie die Lampe heraus und ersetzen Sie
sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre
Halterung ein und vergewissern Sie sich, dass
sie richtig eingerastet ist. Vorne / Hinten
Austausch der Glühlampen

183
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

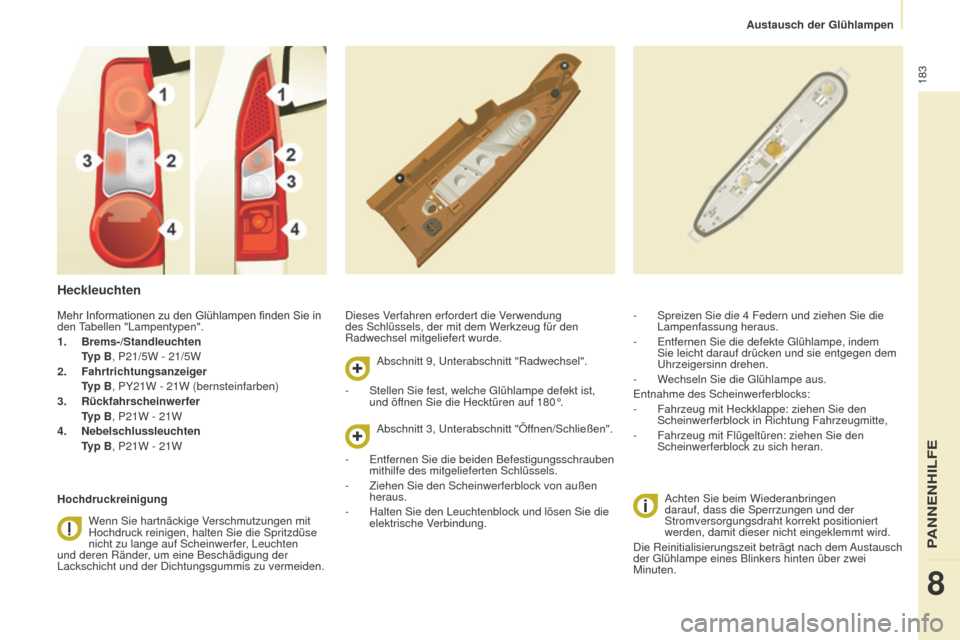

Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für den
Radwechsel mitgeliefert wurde.Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen und der
Stromversorgungsdraht korrekt positioniert
werden, damit dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem Austausch
der Glühlampe eines Blinkers hinten über zwei
Minuten. - Spreizen Sie die 4 Federn und ziehen Sie die
Lampenfassung heraus.
-

Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen dem
Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-

Fahrzeug mit Heckklappe: ziehen Sie den
Scheinwerferblock in Richtung Fahrzeugmitte,
-


Fahrzeug mit Flügeltüren: ziehen Sie den
Scheinwerferblock zu sich heran.
Mehr


Informationen

zu

den

Glühlampen

finden

Sie

in
den T
abellen "Lampentypen".
1.

Brems-/Standleuchten


T

yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger


T

yp B, PY21W - 21W (bernsteinfarben)
3.

Rückfahrscheinwerfer T

yp B, P21W - 21W
4.

Nebelschlussleuchten


T

yp B, P21W - 21W
Hochdruckreinigung Wenn Sie hartnäckige Verschmutzungen mit
Hochdruck reinigen, halten Sie die Spritzdüse
nicht zu lange auf Scheinwerfer, Leuchten
und deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu vermeiden. Abschnitt 9, Unterabschnitt "Radwechsel".
-

Stellen Sie fest, welche Glühlampe defekt ist,
und öf

fnen Sie die Hecktüren auf 180°.
Abschnitt 3, Unterabschnitt "Öffnen/Schließen".
-

Entfernen Sie die beiden Befestigungsschrauben
mithilfe des mitgelieferten Schlüssels.
-


Ziehen Sie den Scheinwerferblock von außen
heraus.
-


Halten Sie den Leuchtenblock und lösen Sie die
elektrische V

erbindung.
PANNENHILFE
8
Austausch der Glühlampen

184
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

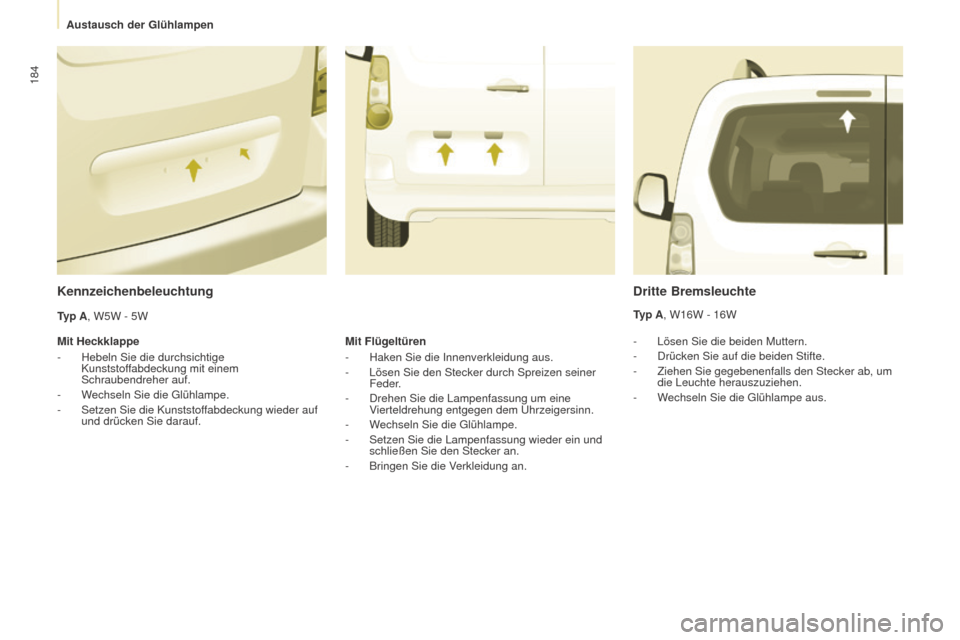

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
-

Ziehen Sie gegebenenfalls den Stecker ab, um
die Leuchte herauszuziehen.
-


W
echseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln Sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Kunststof

fabdeckung wieder auf
und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung aus.
-


Lösen Sie den Stecker durch Spreizen seiner
Feder

.
-

Drehen Sie die Lampenfassung um eine
V

ierteldrehung entgegen dem Uhrzeigersinn.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Lampenfassung wieder ein und
schließen Sie den Stecker an.
-


Bringen Sie die V

erkleidung an.
Austausch der Glühlampen

185
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

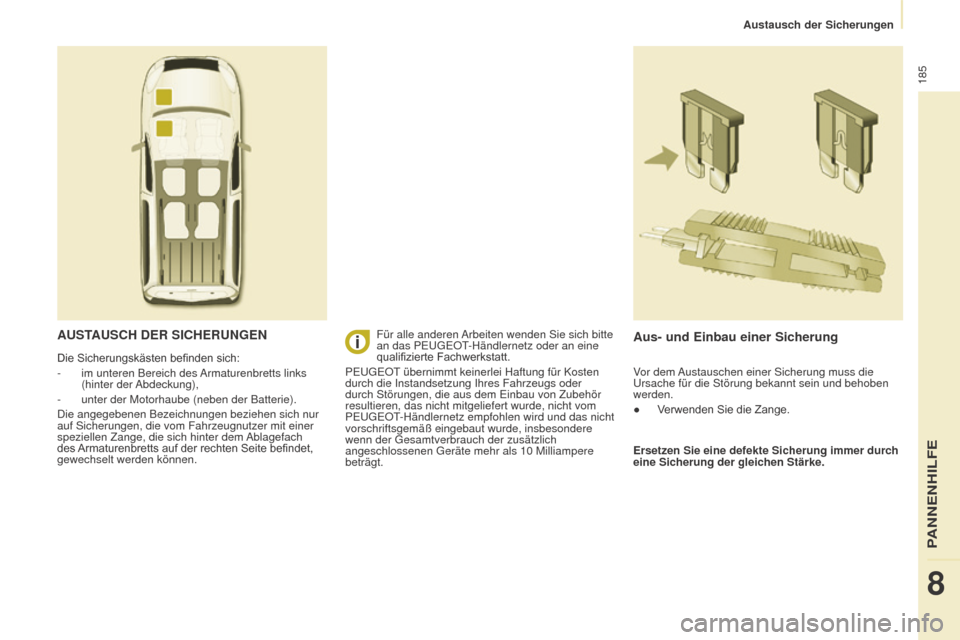

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
- im unteren Bereich des Armaturenbretts links
(hinter der Abdeckung),
-

unter der Motorhaube (neben der Batterie).
Die angegebenen Bezeichnungen beziehen sich nur
auf Sicherungen, die vom Fahrzeugnutzer mit einer
speziellen Zange, die sich hinter dem

Ablagefach
des

Armaturenbretts
auf der rechten Seite befindet,
gewechselt werden können.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung immer durch
eine Sicherung der gleichen Stärke.
Für alle anderen Arbeiten wenden Sie sich bitte
an das PEUGEOT-Händlernetz oder an eine
qualifizierte

Fachwerkstatt.
PEUGEOT übernimmt keinerlei Haftung für Kosten
durch die Instandsetzung Ihres Fahrzeugs oder
durch Störungen, die aus dem Einbau von Zubehör
resultieren, das nicht mitgeliefert wurde, nicht vom
PEUGEOT-Händlernetz empfohlen wird und das nicht
vorschriftsgemäß eingebaut wurde, insbesondere
wenn der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als 10

Milliampere
beträgt. Vor dem Austauschen einer Sicherung muss die
Ursache für die Störung bekannt sein und behoben
werden.
● Verwenden
Sie die Zange.
PANNENHILFE
8
Austausch der Sicherungen

186
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

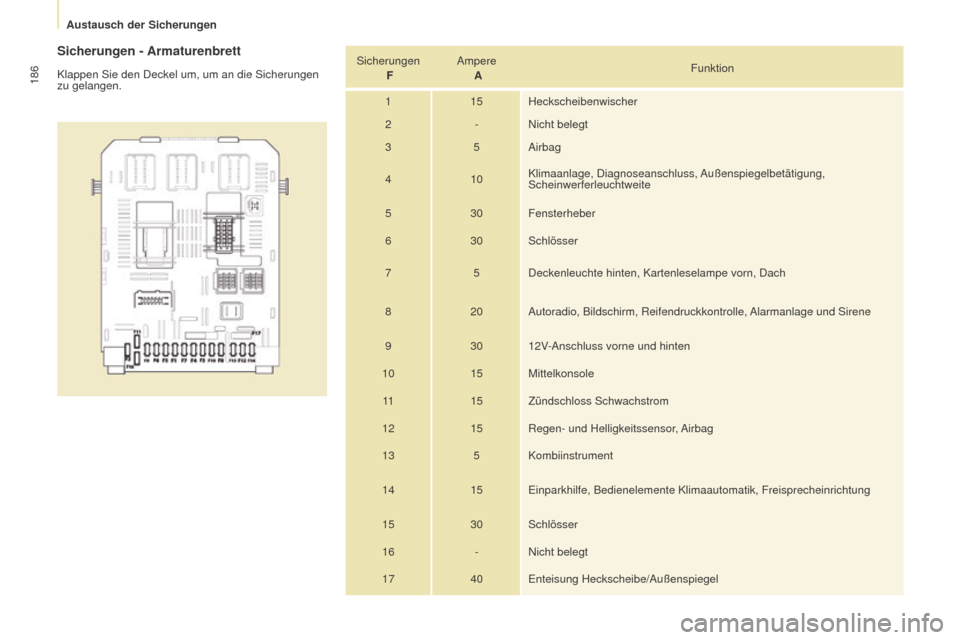

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die Sicherungen
zu gelangen.Sicherungen
F Ampere
A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik, Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Enteisung Heckscheibe/Außenspiegel
Austausch der Sicherungen

187
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

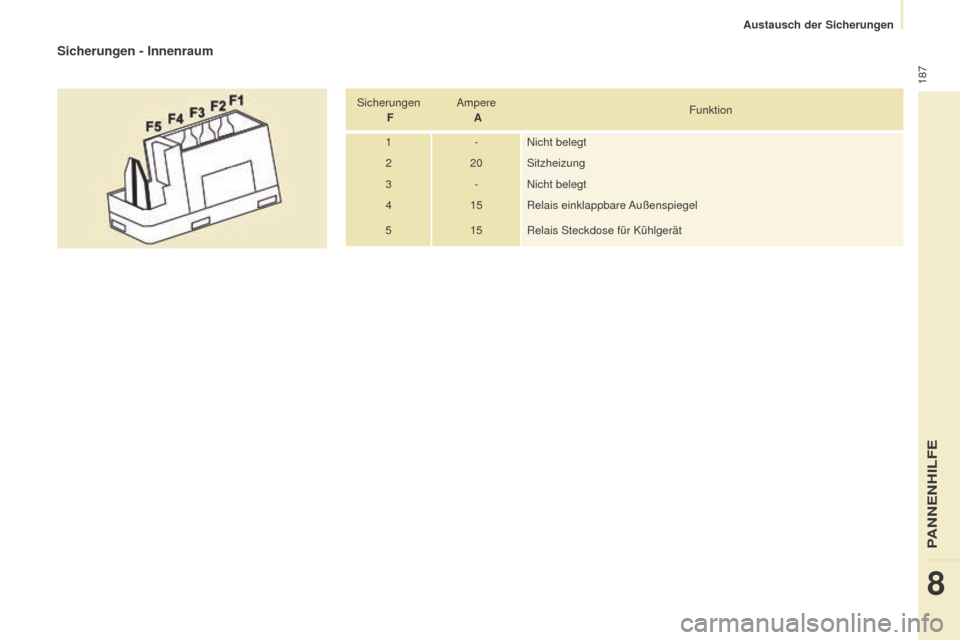

Sicherungen - Innenraum
Sicherungen F Ampere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
PANNENHILFE
8
Austausch der Sicherungen

188
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

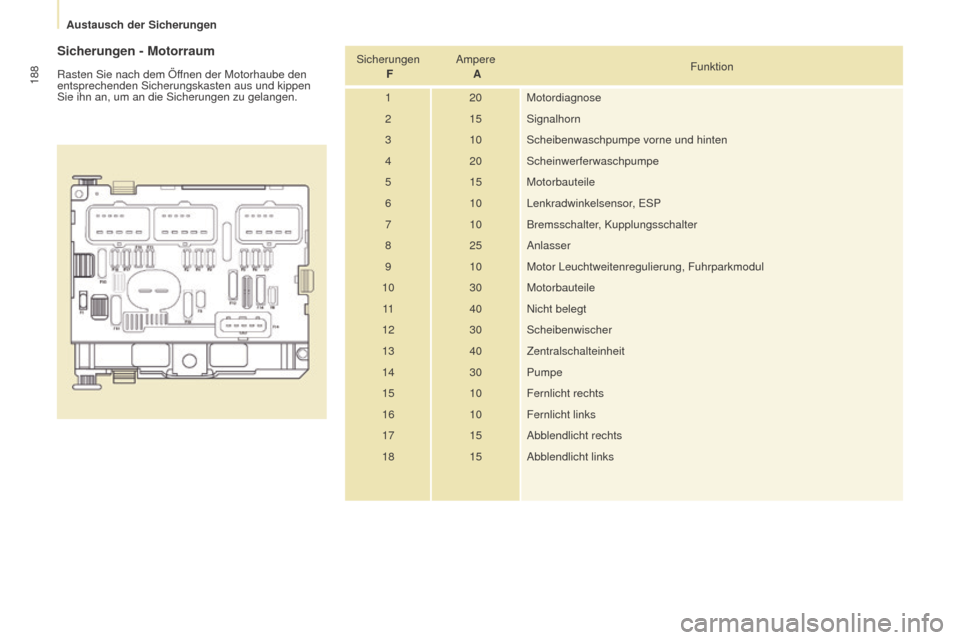

Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der Motorhaube den
entsprechenden Sicherungskasten aus und kippen
Sie ihn an, um an die Sicherungen zu gelangen.Sicherungen
F Ampere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
Austausch der Sicherungen
