Peugeot Partner Tepee 2015 Betriebsanleitung (in German)

149
Partner-2-VP_de_Chap06_Accessoire_ed01-2015Partner-2-VP_de_Chap06_Accessoire_ed01-2015
SONSTIGES ZUBEHÖR
Diese Zubehörteile, die auf Zuverlässigkeit und
Sicherheit getestet und zugelassen wurden, sind
alle für Ihr Fahrzeug geeignet. Es steht Ihnen ein
umfangreiches Sortiment an empfohlenem Zubehör
und Originalteilen zur Verfügung.
Eine weitere Produktpalette für die Bereiche Komfort,
Freizeit und Pflege steht ebenfalls zur Verfügung:
Alarmanlage, Diebstahlgravur, Verbandskasten,
Sicherheitsweste, Einparkhilfe vorne und
hinten, Warndreieck, Diebstahlschutzmutter für
Aluminiumfelgen, ...
Airbagtaugliche Vordersitzbezüge, Sitzbank,
Gummimatten, Teppichmatten, Schneeketten,
Jalousien, Fahrradträger für Heckklappe, ...
Um die Pedale ungehindert betätigen zu können:
-

achten Sie darauf, dass die Fußmatten und die
zugehörigen Befestigungen korrekt ausgerichtet
sind,
-


legen Sie keinesfalls mehrere Fußmatten
übereinander

. Autoradio, Freisprecheinrichtung, Lautsprecher,
CD-Wechsler, Navigationssystem, USB Box,
Multimedia-Set, ...
Bei allen Audio- und Telematikgeräten, die angeboten
werden, sind beim Einbau eines Geräts aus dieser
Produktgruppe die Besonderheiten des Geräts und
die Kompatibilität mit den Leistungsmerkmalen der
Serienfahrzeugausstattung zu berücksichtigen.
Informieren Sie sich zuvor bei einem Vertreter des
PEUGEOT-Händlernetzes.
Maximallast der Dachträger
-

Querträger auf Längsträgern: 75
kg
(diese Träger sind nicht mit dem
Multifunktionsdach kombinierbar) Einbau von Funksendern
Vor dem nachträglichen Einbau eines Funksenders
mit Außenantenne an Ihrem Fahrzeug empfehlen
wir Ihnen, sich an einen Vertreter des PEUGEOT-
Händlernetzes zu wenden.
Der PEUGEOT-Vertragshändler
kann Sie über
die Eigenschaften der Funksender informieren
(Frequenzband, maximale Sendeleistung,
Antennenposition, spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die elektromagnetische
Verträglichkeit von Kraftfahrzeugen (2004/104/EG)
eingebaut werden können.
Schmutzfänger vorne, Schmutzfänger hinten,
Leichtmetallräder 15/17
Zoll, Radkastenverkleidung,
Lederlenkrad, ...
Scheibenwaschflüssigkeit,
Reinigungs-
und W

artungsmittel für innen und außen,
Ersatzglühlampen, ...
ZUBEHÖR
6
Ausrüstung

150
Partner-2-VP_de_Chap06_Accessoire_ed01-2015Partner-2-VP_de_Chap06_Accessoire_ed01-2015
Der Einbau eines nicht von Automobiles
PEUGEOT empfohlenen elektrischen
Gerätes oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage Ihres
Fahrzeugs führen. Wir bitten Sie, dies zur Kenntnis
zu nehmen, und empfehlen Ihnen, sich an einen
Vertreter des Händlernetzes zu wenden, der Ihnen
gerne die empfohlenen Geräte und Zubehörteile
zeigt.
Je nach Vertriebsland ist das Mitführen von
Sicherheitswesten, Warndreiecken und
Ersatzglühlampen
im Fahrzeug Pflicht.
Ausrüstung

151
Partner-2-VP_de_Chap07_Verification_ed01-2015Partner-2-VP_de_Chap07_Verification_ed01-2015

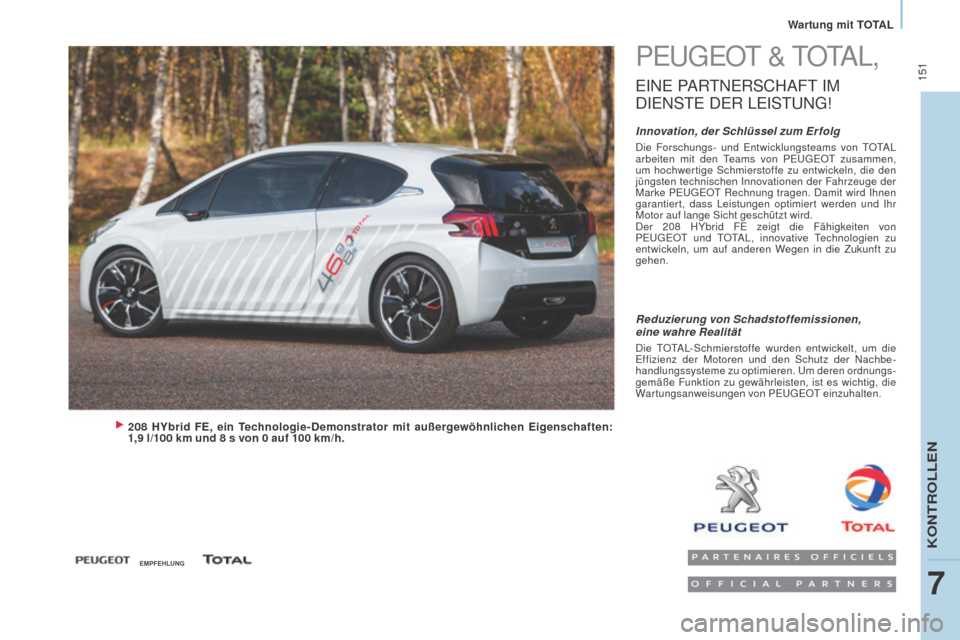

PEUGEOT & TOTAL,
EINE PARTNERSCHAFT IM
D
IE
NSTE

DER
LE
ISTUNG
!
Innovation, der Schlüssel zum Er folgDie Forschungs- und Entwicklungsteams von TOTAL
arbeiten mit den Teams von PEUGEOT zusammen,
um hochwer tige Schmierstoffe zu entwickeln, die den
jüngsten technischen Innovationen der Fahrzeuge der
Marke PEUGEOT Rechnung tragen. Damit wird Ihnen
garantier t, dass Leistungen optimier t werden und Ihr
Motor auf lange Sicht geschützt wird.
Der 208

H
Ybrid FE zeigt die Fähigkeiten von
PEUGEOT und TOTAL, innovative Technologien zu
entwickeln, um auf anderen Wegen in die Zukunft zu
gehen.
208 Hybrid FE, ein Technologie-Demonstrator mit außergewöhnlichen Eigenschaften:
1,9 l/100 km und 8 s von 0 auf 100 km/h. Reduzierung von Schadstoffemissionen,
eine wahre Realität
Die TOTAL-Schmierstoffe wurden entwickelt, um die
Effizienz der Motoren und den Schutz der Nachbe
-
handlungssysteme zu optimieren. Um deren ordnungs -
gemäße Funktion zu gewährleisten, ist es wichtig, die
Wartungsanweisungen von PEUGEOT einzuhalten.
EMPFEHLUNG
KONTROLLEN
7
Wartung mit TOTAL

152
Partner-2-VP_de_Chap07_Verification_ed01-2015
ÖFFNEN DER MOTORHAUBE
Haubenstütze
Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch einen Aufkleber
auf der linken Seite des Fahrzeugs gekennzeichnet
ist, um die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem Schließen der
Motorhaube vorsichtig in der zugehörigen Klemme ein.
Außen
Heben Sie die Motorhaube etwas an und schieben
Sie Ihre flache Hand mit der Handfläche nach
unten dazwischen, um den Zugang zum Hebel zu
erleichtern.
Drücken Sie mit dieser Hand den Hebel nach links
und öf

fnen Sie die Motorhaube.
Innen
Ziehen Sie den Hebel unter dem Armaturenbrett an,
um die Motorhaube zu entriegeln.
Schließen
Senken Sie die Motorhaube ab und lassen Sie sie
aus geringer Höhe zufallen. Überprüfen Sie, ob sie
richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei starkem
Wind.
Öffnen der Motorhaube

153
Partner-2-VP_de_Chap07_Verification_ed01-2015Partner-2-VP_de_Chap07_Verification_ed01-2015
BENZINMOTOR
1. Behälter für Flüssigkeit für die
Frontscheibenwaschanlage
2.
Sicherungskasten
3. Behälter
für Kühlflüssigkeit Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit
(Kupplung)
5. Luftfilter
6.
Ölmessstab7.
Motoröl-Einfüllöffnung
8. Behälter für Servolenkungsflüssigkeit
KONTROLLEN
7
Motorraum

154
Partner-2-VP_de_Chap07_Verification_ed01-2015Partner-2-VP_de_Chap07_Verification_ed01-2015
DIESELMOTOR
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit (Kupplung)
5. Luftfilter
6.
Ölmessstab 7.
Motoröl-Einfüllöffnung
8. Behälter für Servolenkungsflüssigkeit
9.
Entlüftungspumpe
1.
Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3. Behälter

für

Kühlflüssigkeit Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
Motorraum

155
Partner-2-VP_de_Chap07_Verification_ed01-2015Partner-2-VP_de_Chap07_Verification_ed01-2015
FÜLLSTäNDE
Ölwechsel
Er muss unbedingt entsprechend dem Wartungsplan
des Herstellers in den vorgesehenen Abständen
vorgenommen werden. Über die Vorschriften können
Sie sich beim PEUGEOT-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
wieder schließen.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen, den
DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem Behälter
befindlichen
Markierungen MINI und MAXI stehen.
Wenn
Sie häufig Bremsflüssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich von einem V

ertreter des PEUGEOT-
Händlernetzes
oder von einer qualifizierten
Fachwerkstatt beheben lassen sollten.
Kontrollleuchten
Wenn Sie die Motorabdeckung entfernen /
wieder einbauen müssen, gehen Sie vorsichtig
zu Werke, damit die Befestigungsklammern
nicht beschädigt werden.
Ölstand
Es wird empfohlen, den Ölstand alle 5000 km zu
kontrollieren und falls notwendig, Öl zwischen
2
Ölwechseln nachzufüllen.
Die Kontrolle erfolgt bei waagerecht stehendem
Fahrzeug und kaltem Motor mit Hilfe des
Ölmessstabes.
Ölmessstab
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall entsprechend dem
Wartungsplan den Qualitätsnormen des Herstellers
genügen.
Diese
Kontrollen gehören zur gängigen Pflege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustands.
Informieren Sie sich über die diesbezüglich geltenden
V
orschriften im PEUGEOT-Händlernetz oder im
Service-/Garantieheft, das sich in der Mappe mit den
Borddokumenten befindet
Die Kontrolle durch die Leuchten
des Kombiinstruments wird in
Abschnitt 3 behandelt, Unterabschnitt
"Bedienungseinheit".
2
Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder
eine
qualifizierte Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter diese
Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf
Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.
KONTROLLEN
7
Füllstände

156
Partner-2-VP_de_Chap07_Verification_ed01-2015Partner-2-VP_de_Chap07_Verification_ed01-2015
Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit.
Andernfalls laufen Sie Gefahr, den Motor
schwer zu beschädigen.
Bei warmem Motor reguliert der Motorventilator die
Temperatur der Kühlflüssigkeit. Da er aus diesem

Grunde auch nach

Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens eine
Stunde nach Abstellen des Motors daran gearbeitet
werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
1/4
Umdrehung auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss ganz entfernen und
Kühlflüssigkeit
nachfüllen.
Wenn
Sie häufig Kühlflüssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich von einem V

ertreter des PEUGEOT-
Händlernetzes beheben lassen sollten.
Flüssigkeitsstand der Servolenkung
Schrauben Sie bei eben geparktem Fahrzeug und
kaltem Motor den mit dem Messstab verbundenen
Deckel ab und kontrollieren Sie den Füllstand. Die
Flüssigkeit muss zwischen den Markierungen MINI
und MAXI stehen. Zur
Regeneration des Partikelfilters empfiehlt es sich, bei entsprechender V
erkehrslage sobald
wie möglich für mindestens fünf Minuten mit einer
Geschwindigkeit von 60 km/h oder mehr zu fahren
(bis die Meldung verschwindet und die Service-
Kontrollleuchte erlischt).
Während
der Regeneration des Partikelfilters kann
es zu Relaisgeräuschen unter dem

Armaturenbrett
kommen.
Falls die Meldung weiterhin angezeigt wird und die
Kontrollleuchte nicht erlischt, wenden Sie sich bitte
an
das PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Nachfüllen
Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß


befindlichen

Markierungen

MINI und MAXI stehen. W

enn Sie mehr als 1

Liter
nachfüllen müssen, lassen Sie den Kühlkreislauf von
einem Vertreter des PEUGEOT-Händlernetzes oder
von

einer

qualifizierten

Fachwerkstatt

überprüfen.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer eigenen
Sicherheit raten wir Ihnen, die von PEUGEOT
empfohlenen Reinigungsmittel zu verwenden.
Um ein optimales Reinigungsergebnis zu erzielen
und ein Einfrieren zu vermeiden, sollte diese
Flüssigkeit nicht einfach mit Wasser aufgefüllt oder
durch Wasser ersetzt werden.
Inhalt des Scheibenwaschbehälters: ca. 3 Liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist, beträgt
der Inhalt des Behälters 6
Liter.
Flüssigkeitsstand
Dieselzusatz
(Diesel mit Partikelfilter)
Nachfüllen
Der Zusatz muss unbedingt und unverzüglich von
einem Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie längeren Hautkontakt mit Altöl.
Die Bremsflüssigkeit ist schädlich und stark ätzend.
Gießen
Sie
Altöl,
Brems-, oder Kühlflüssigkeit nicht in
die Kanalisation oder ins Erdreich, sondern entsorgen
sie diese in den vom PEUGEOT

-Händlernetz dafür
bereitgestellten Containern.
Der Mindeststand des Dieselzusatzes wird Ihnen
durch

das

Aufleuchten


der

Service-Kontrollleuchte

angezeigt, verbunden mit einem akustischen Signal
und einer Meldung am Bildschirm.
Erfolgt dies bei laufendem Motor

, deutet es auf
eine

Sättigung

des

Partikelfilters

hin

(sehr

langer

Stadtfahrbetrieb: geringe Geschwindigkeit, lange
Staus usw

.).
Füllstände

157
Partner-2-VP_de_Chap07_Verification_ed01-2015Partner-2-VP_de_Chap07_Verification_ed01-2015
KONTROLLEN
Aktivkohlefilter und
InnenraumfilterPartikelfilter (Diesel)
Die Wartung des Partikelfilters muss von einem Vertreter des PEUGEOT-Händlernetzes durchgeführt
werden.
Beim Beschleunigen nach längerer Fahrt mit
sehr niedriger Geschwindigkeit oder im Leerlauf
kann möglicherweise Wasserdampf am Auspuff
ausgestoßen werden. Dieser wirkt sich jedoch nicht
negativ auf das Fahrzeugverhalten und die Umwelt
aus.
Batterie
Lassen Sie die Batterie vor Beginn des Sommers
oder Winters von einem Vertreter des PEUGEOT-
Händlernetzes
oder von einer qualifizierten
Fachwerkstatt überprüfen.
Bremsbeläge
Der Verschleiß der Bremsbeläge ist vom Fahrstil
abhängig. Daher kann vor allem bei Fahrzeugen, die
im Stadtverkehr bzw. auf Kurzstrecken eingesetzt
werden, eine Kontrolle der Bremsbeläge auch
zwischen den Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist ein Absinken
der
Bremsflüssigkeit auch auf eine
Abnutzung
der
Bremsbeläge hin.
Abnutzungsgrad der Bremsscheiben /
Bremstrommeln
Für Auskünfte über die Kontrolle des
Abnutzungsgrades der Bremsscheiben /
Bremstrommeln, wenden Sie sich bitte an das
PEUGEOT-Händlernetz.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat oder
wenn man feststellt, dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei Wartungen
eingestellt werden.
Feststellbremse von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen lassen.
Ölfilter
Ölfilterpatrone regelmäßig laut Empfehlung im Wartungsplan des Herstellers austauschen.
Über eine Klappe können die Filter gewechselt
werden.
Der

Aktivkohlefilter


sorgt

für

eine

dauerhafte

und

effiziente


Staubfilterung.
Ein

verschmutzter

Innenraumfilter

kann

die

Leistungsfähigkeit des Klimasystems beeinträchtigen
und unangenehme Gerüche erzeugen.
Wir empfehlen Ihnen einen kombinierten
Innenraumfilter

.

Durch

den

speziellen

Zusatzaktivfilter
trägt er zur Reinigung der
Atemluft für die Insassen
und zur Sauberkeit des Innenraums bei (Verringerung
von Allergiesymptomen, unangenehmen Gerüchen
und Ölablagerungen).
Bitte entnehmen Sie die Austauschintervalle der
Filterelemente dem Wartungsplan des Herstellers. Je nach Umweltbedingungen (z.B. staubhaltige
Umgebung) und Betriebsbedingungen des Fahrzeugs
(z.B. Stadtverkehr) sollten Sie im Bedarfsfall die
Filtereinsätze
häufiger wechseln.
KONTROLLEN
7
Kontrollen

158
Partner-2-VP_de_Chap07_Verification_ed01-2015Partner-2-VP_de_Chap07_Verification_ed01-2015
Was Sie beachten sollten
Verwenden Sie nur von PEUGEOT empfohlene
Produkte oder solche von gleicher Qualität und mit
den gleichen Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger Aggregate
wie der Bremsanlage zu gewährleisten, hat
PEUGEOT spezielle Produkte ausgewählt und hält
diese für Sie bereit.
Ablassen des Wassers im Diesel-
KraftstofffilterSchaltgetriebe
Lassen Sie den Füllstand gemäß dem Wartungsplan
des Herstellers kontrollieren.
Um die elektrischen Bauteile nicht zu
beschädigen, darf der Motorraum auf keinen Fall
mit einem Hochdruckgerät gereinigt werden.
Nach der Reinigung Ihres Fahrzeugs kann sich
im Winter auf den Bremsscheiben oder -belägen
Feuchtigkeit oder Reif bilden: die Bremskraft kann
verringert sein. Führen Sie leichte Bremsmanöver
aus, um die Bremsen zu trocknen und zu enteisen.
Wenn

diese

Warnleuchte

aufleuchtet,

lassen Sie das W

asser aus dem Filter
ab. Entleeren Sie den Filter ansonsten
regelmäßig bei jedem Motorölwechsel.
HDi-Motoren sind nach modernster Technik
ausgelegt. Jeder Eingriff erfordert deshalb
besondere Fachkenntnisse, wie sie Ihnen das
PEUGEOT-Händlernetz garantiert.
Je nach Bestimmungsland Um das Wasser abzulassen, lösen Sie die
Ablassschraube am Filter.
Achten Sie darauf, dass das Wasser über den
transparenten Schlauch vollständig abläuft. Drehen
Sie dann die Ablassschraube wieder zu.
Kontrollen
