Peugeot Partner Tepee 2015 Betriebsanleitung (in German)

189
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
Frontscheibenwischer in Park- und
Wartungsposition bringenWischerblatt vorne austauschen
- Scheibenwischerarm anheben
- Wischerblatt lösen und entfernen
-

Neues Wischerblatt montieren
-


Wischerarm wieder anlegen
Wischerblatt hinten austauschen
- Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
-

Neues Wischerblatt montieren und
Arm wieder
abklappen.
AUSTAUSCH DER SCHEIBENWISCHERBLäTTER
- Zündung ausschalten, weniger als eine
Minute danach Scheibenwischer einschalten
(Schalter nach unten). Sie bleiben an den
Holmen der Windschutzscheibe (Park- und
W
artungsposition) stehen. Zum Zurückstellen der Scheibenwischer Zündung
einschalten und Scheibenwischerschalter betätigen.
PANNENHILFE
8
Austausch der Scheibenwischerblätter

190
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
Ohne Anheben (4 Räder am Boden)
Hierzu muss stets eine Abschleppstange verwendet
werden.
FAHRZEUG ABSCHLEPPEN LASSEN
Für diesen Vorgang ist es notwendig, die
Abschleppöse, die sich bei dem Werkzeug für
den
Radwechsel befindet, zu entnehmen und zu
verwenden.
Von vorne
- Abdeckung durch Druck auf das untere Ende
lösen.
-

Abschraubbare
Abschleppöse bis zum Anschlag
einschrauben.
Von hinten
- Abdeckung mit einer Münze oder dem flachen T eil der Abschleppöse lösen.
-

Abschraubbare
Abschleppöse bis zum Anschlag
einschrauben. Beim Abschleppen mit abgestelltem Motor sind
Bremskraftverstärkung und Servolenkung nicht
mehr wirksam.
Mit angehobenen Rädern
(2
Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den Rädern
angehoben werden. Fahrzeuge mit Schaltgetriebe (Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe muss sich
der
Schalthebel in der Leerlaufstellung befinden.
Wird dieser Hinweis nicht beachtet, kann dies zur
Beschädigung von Getriebeteilen, Bremsteilen und
zum V

ersagen des Bremsassistenten beim nächsten
Starten des Motors führen.
Abschnitt 9, Unterabschnitt "Radwechsel"
Fahrzeug abschleppen

191
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
8

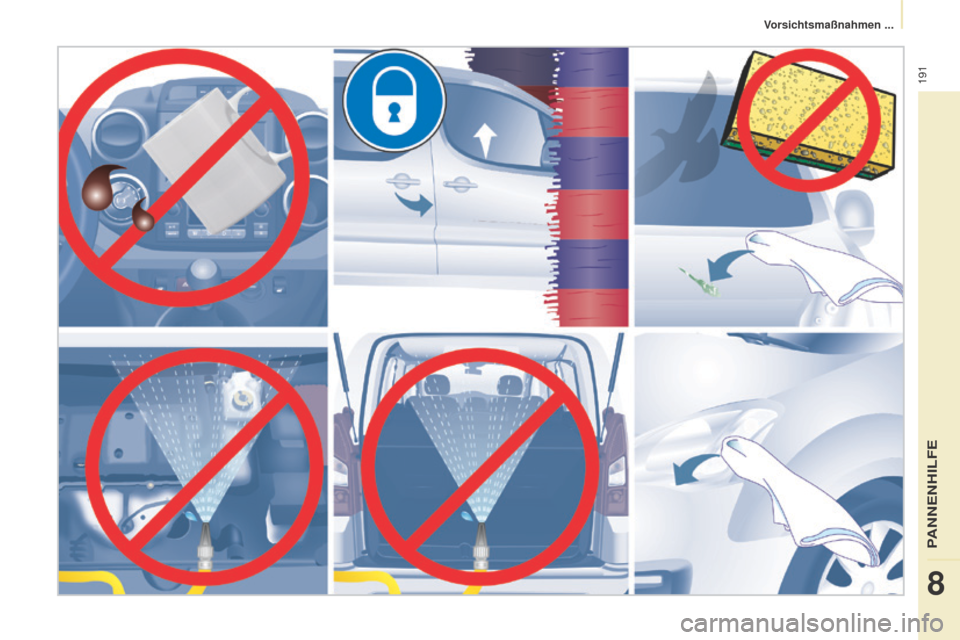

Vorsichtsmaßnahmen ...
PANNENHILFE

192
Partner-2-VP_de_Chap09_Caract-technique_ed01-2015Partner-2-VP_de_Chap09_Caract-technique_ed01-2015

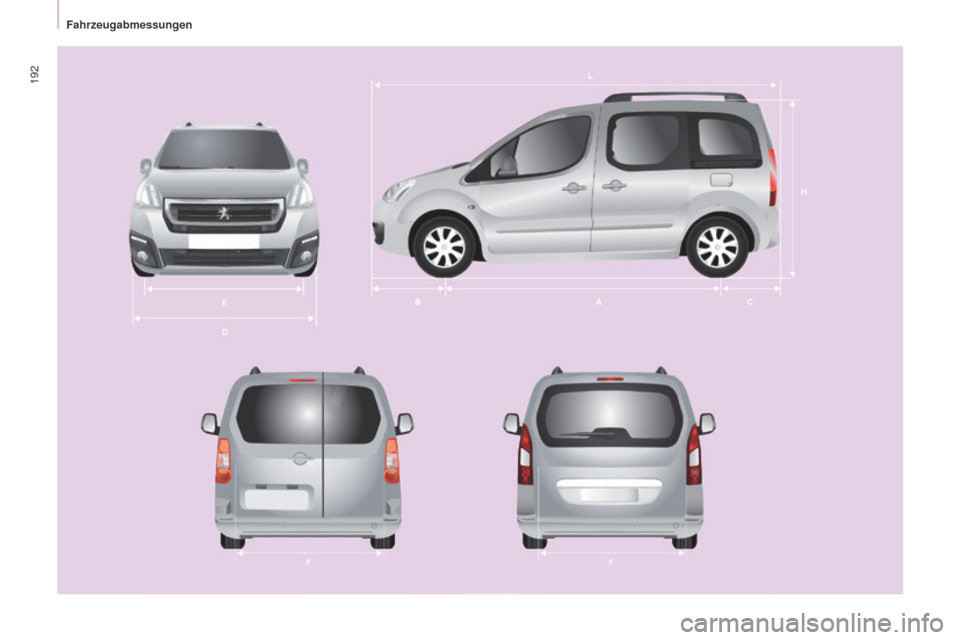

Fahrzeugabmessungen

193
Partner-2-VP_de_Chap09_Caract-technique_ed01-2015Partner-2-VP_de_Chap09_Caract-technique_ed01-2015

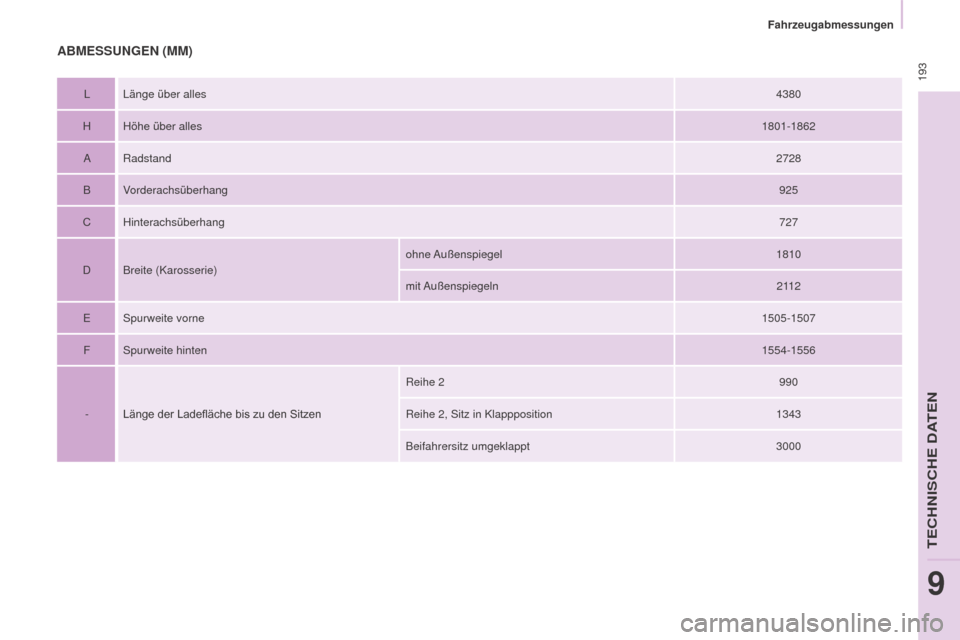

ABMESSUNGEN (MM)
L Länge über alles4380
H Höhe über alles 1801-1862
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 727
D Breite (Karosserie) ohne Außenspiegel
1810
mit Außenspiegeln 2112
E Spurweite vorne 1505-1507
F Spurweite hinten 1554-1556
- Länge
der Ladefläche bis zu den SitzenReihe 2
990
Reihe 2, Sitz in Klappposition 1343
Beifahrersitz umgeklappt 3000
TECHNISCHE DATEN
9
Fahrzeugabmessungen

194
Partner-2-VP_de_Chap09_Caract-technique_ed01-2015Partner-2-VP_de_Chap09_Caract-technique_ed01-2015

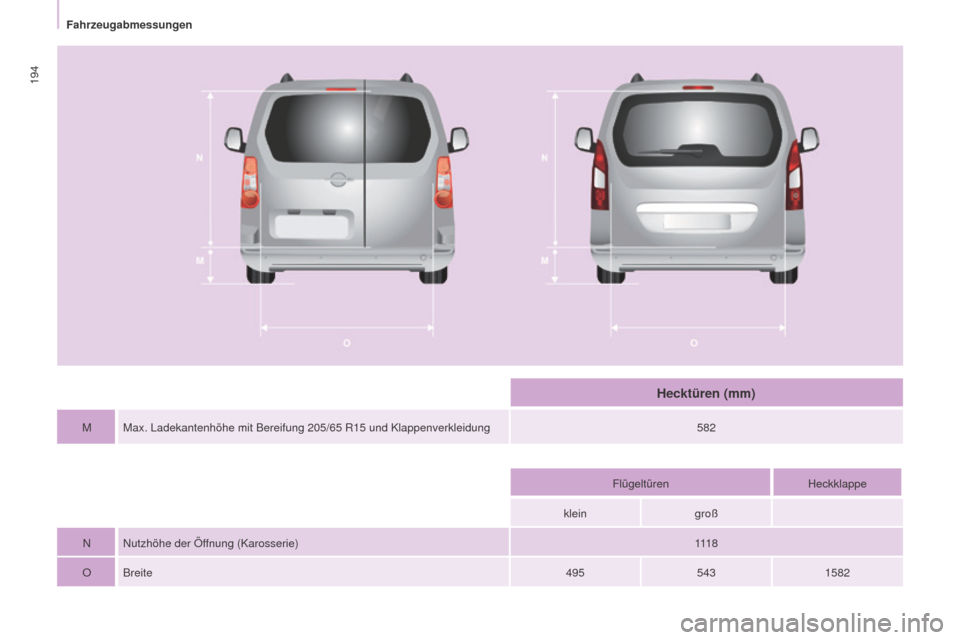

M Max. Ladekantenhöhe mit Bereifung 205/65 R15 und Klappenverkleidung 582
Flügeltüren Heckklappe
klein groß
N Nutzhöhe der Öffnung (Karosserie) 111 8
O Breite 4955431582
Hecktüren (mm)
Fahrzeugabmessungen

195
Partner-2-VP_de_Chap09_Caract-technique_ed01-2015Partner-2-VP_de_Chap09_Caract-technique_ed01-2015

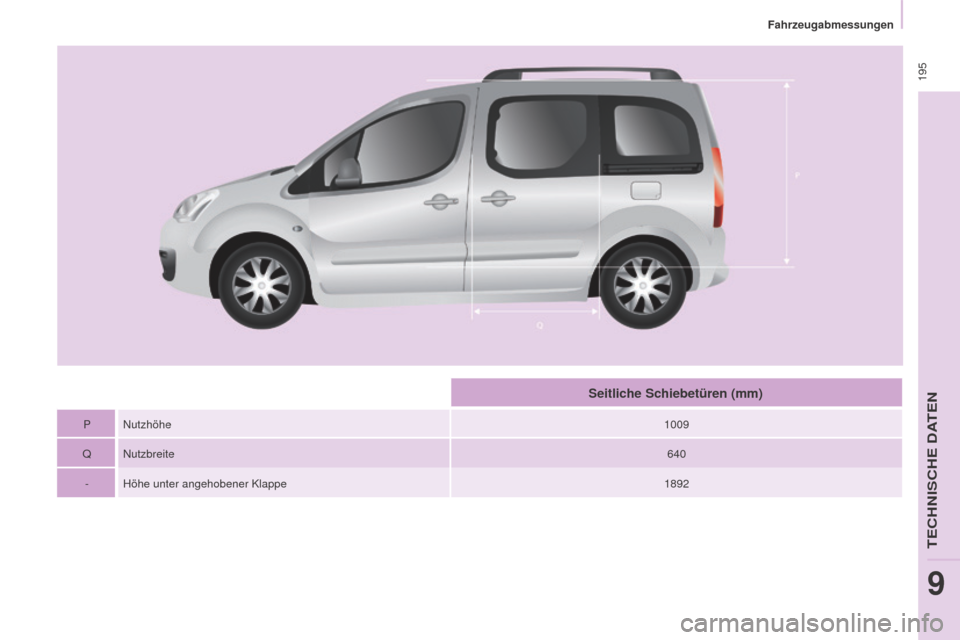

P Nutzhöhe1009
Q Nutzbreite 640
- Höhe unter angehobener Klappe 1892
Seitliche Schiebetüren (mm)
TECHNISCHE DATEN
9
Fahrzeugabmessungen

196
Partner-2-VP_de_Chap09_Caract-technique_ed01-2015Partner-2-VP_de_Chap09_Caract-technique_ed01-2015
MOTORDATEN
Die speziellen Angaben zu Ihrer Motorisierung
(Hubraum, Höchstleistung, Drehzahl bei
Höchstleistung, Kraftstoffart, CO
2-Ausstoß, ...)
entnehmen Sie bitte Ihren Zulassungsdokumenten.
Die Höchstleistung entspricht dem auf dem
Prüfstand homologierten Wert, gemäß den geltenden
Bestimmungen der EG-RL 1999/99
bzw. der
ECE-Regelung R85.
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes oder
an

eine

qualifizierte

Fachwerkstatt.
GEWICHTE UND A NH ä NGELASTEN
Diese Werte, ausgedrückt in kg, finden Sie auf dem Herstelleretikett bzw
. der Herstellerplakette.
Die Anhängelasten Ihres Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Der angegebene Maximal-Wert für die gebremste
Anhängelast kann gegebenenfalls nur bei
Teilbeladung des Zugfahrzeugs genutzt werden.
Dies ist bedingt durch die jeweilige Höhe des
zulässigen Gesamtzuggewichts.
Bei jedem Beladungszustand gilt, dass die Summe
aus tatsächlichem Gewicht des Zugfahrzeugs
und tatsächlicher Anhängelast das zulässige
Gesamtzuggewicht nicht überschreiten darf.
Die angegebenen Werte für Gesamtzuggewicht und
Anhängelasten gelten für eine maximale Höhenlage
von 1000
Metern.
Die aufgeführte Anhängelast ist in Schritten von
weiteren 1000
Metern um jeweils 10% zu reduzieren.
Eine gegebenenfalls am Fahrzeug angebrachte
Anhängekupplung muss der maximalen Anhängelast
und Stützlast des Fahrzeugs entsprechen (siehe
Angaben in der Anbauanleitung und auf dem
Typenschild der Anhängekupplung). Hohe Außentemperaturen können, zum
Schutz des Motors, zu einem Leistungsabfall
des Fahrzeugs führen; verringern Sie bei
Außentemperaturen über 37
°C die Anhängelast.
Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Für Fahrzeuge mit Anhänger verringert sich die
amtlich zulässige Höchstgeschwindigkeit (beachten
Sie die geltende gesetzliche Regelung in Ihrem
Land).
Wo
sich die Herstellerplakette befindet,
entnehmen Sie bitte der Rubrik 9,

Absatz
"Kenndaten" dieser Bedienungsanleitung.
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes oder
an
eine qualifizierte Fachwerkstatt.
Gewichte

197
Partner-2-VP_de_Chap09_Caract-technique_ed01-2015Partner-2-VP_de_Chap09_Caract-technique_ed01-2015

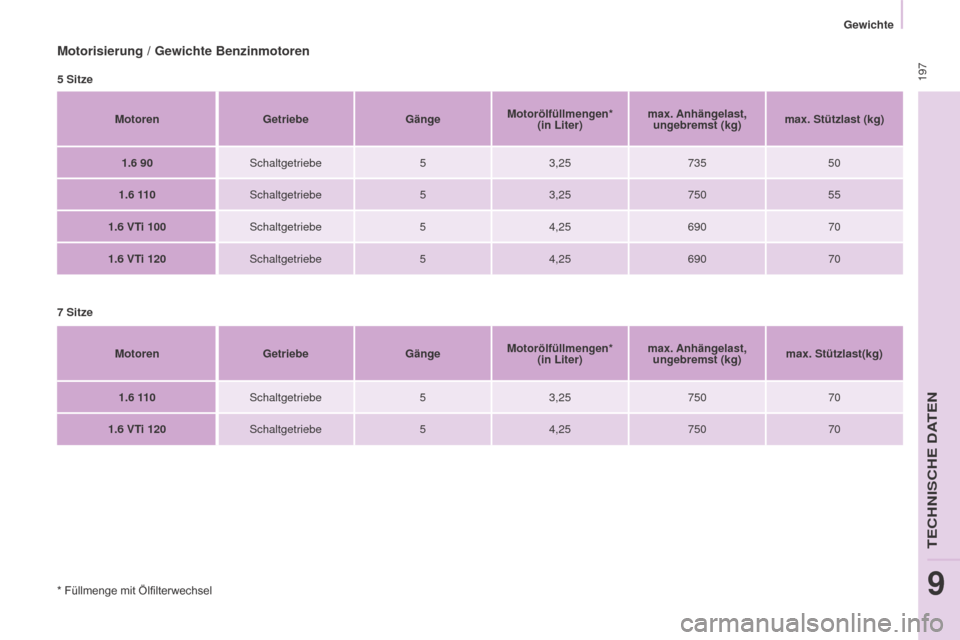

Motorisierung / Gewichte Benzinmotoren
5 SitzeMotoren GetriebeGängeMotorölfüllmengen*
(in Liter) max. Anhängelast,
ungebremst (kg) max. Stützlast (kg)
1.6
90 Schaltgetriebe 53,25 735 50
1.6
110 Schaltgetriebe 53,25 750 55
1.6
VTi 100 Schaltgetriebe 54,25 690 70
1.6
VTi 120 Schaltgetriebe 54,25 690 70
7
Sitze Motoren GetriebeGängeMotorölfüllmengen*
(in Liter) max. Anhängelast,
ungebremst (kg) max. Stützlast(kg)
1.6
110 Schaltgetriebe 53,25 750 70
1.6
VTi 120 Schaltgetriebe 54,25 750 70
*
Füllmenge mit Ölfilterwechsel
TECHNISCHE DATEN
9
Gewichte

198
Partner-2-VP_de_Chap09_Caract-technique_ed01-2015Partner-2-VP_de_Chap09_Caract-technique_ed01-2015

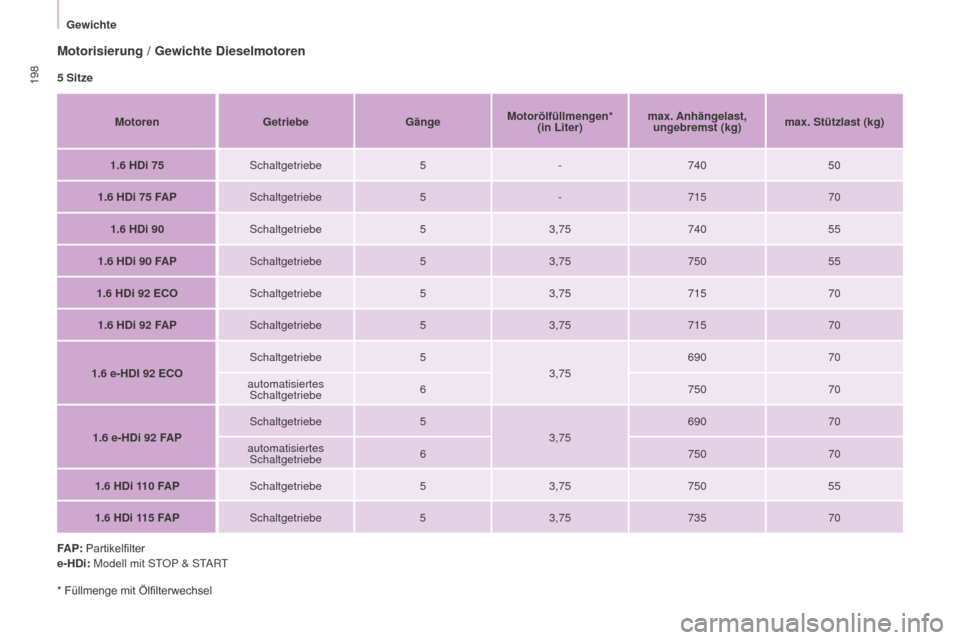

Motorisierung / Gewichte Dieselmotoren
5 SitzeMotoren GetriebeGängeMotorölfüllmengen*
(in Liter) max. Anhängelast,
ungebremst (kg) max. Stützlast (kg)
1.6
HDi 75 Schaltgetriebe 5-740 50
1.6
HDi 75 FAPSchaltgetriebe 5-715 70
1.6
HDi 90 Schaltgetriebe 53,75 740 55
1.6
HDi 90 FAPSchaltgetriebe 53,75 750 55
1.6
HDi 92 ECOSchaltgetriebe 53,75 715 70
1.6
HDi 92 FAPSchaltgetriebe 53,75 715 70
1.6
e-HDI 92 ECOSchaltgetriebe
5
3,75 690
70
automatisiertes Schaltgetriebe 6
75070
1.6
e-HDi 92 FAPSchaltgetriebe
5
3,75 690
70
automatisiertes Schaltgetriebe 6
75070
1.6
HDi 110 FAPSchaltgetriebe 53,75 750 55
1.6
HDi 115 FAPSchaltgetriebe 53,75 735 70
FAP:
Partikelfilter
e-HDi: Modell mit STOP & START
*
Füllmenge mit Ölfilterwechsel
Gewichte
