149
Römork bağlanması
Doğru kullanım
Bazı çok zorlu kullanma şartlarında
(hava çok sıcakken, çok dik bir
rampada azami yük çekilmesi) motor
otomatik olarak gücünü sınırlar. Böyle
bir durumda, klimanın otomatik olarak
kapanması motorun kaybedilen
gücünün yeniden kazanılmasını sağlar.
Lastikler
tavsiye olunan lastik havası
basınçlarını gözeterek çekici araç ve
römork lastiklerinin havalarını kontrol
ediniz.
7. başlıkta, "Seviyeler" bölümüne bakınız.
Soğutma sıvısı uyarı lambasının
yanması durumunda aracı
mümkün olduğu kadar çabuk
durdurunuz ve motoru stop
ediniz. Frenler
Römork çekilmesi fren mesafesini
arttırır. Ilımlı bir hızla sürünüz, vitesi
zamanında küçültünüz, giderek artan
bir frenleme yapınız.
çekme
Aracınızın tasarımı sırasında test edilip
onaylanmış olan orijinal P
eugeot
çekme tertibatlarını ve far kablolarını
kullanmanızı ve tertibatın aracınıza
P
eugeot
servis ağı tarafından
takılmasını tavsiye ederiz.
Montaj, P

eugeot
servis ağında
gerçekleşmezse, mutlaka üretici
talimatlarına uygun olarak aracın
arkasında bulunan elektrik bağlantıları
kullanılmalıdır

.
Üstte de hatırlatılan genel talimatlar
çerçevesinde, P
eugeot
tarafından
onaylanmamış elektrikli bir aksesuarın
ya da bir çekme tertibatının
takılmasıyla ilişkin risklere dikkatinizi
çekeriz. Bu montaj aracınızın
elektronik sisteminin arızalanmasına
neden olabilir

. İlk önce Üreticiden bilgi
edininiz.
Yan rüzgâr
Yandan gelen rüzgâra karşı hassasiyet
artar.
e
snek ve düşük hızda sürünüz.
ABS /ES
c
ABS ve

e
SC sistemleri yalnızca aracı
kontrol ederler, römorku veya karavanı
etmezler.
Park yardımı
Römork çekerken, geri park yardımı
çalışmaz.
9. başlıkta "
t
anımlama unsurları"
bölümüne bakınız.
AKSeSuARLAR
6

150
Römork bağlanması
SÖKÜLEBİLEN KUğU BOYNU
ç EKME TERTİBATI
ALET
KULLANMADAN ,
ANA
h TARLI
Sunum
Araca takılı olarak teslim edilen bu
kuğu boynu çekme tertibatı kolayca
takılabilir veya sökülebilir. Bu işlemler
hiçbir alet gerektirmez.
Montaj ve kullanım tavsiyeleri
Aşağıdaki noktaları kontrol ederek
kuğu boynunun düzgün kilitlendiğine
emin olunuz
:
-

döner düğmenin yeşil işareti
görünüyor

,
-

döner düğmenin emniyet kilid
i
arkaya doğru bakıyor,
-

emniyet kilid
i kapalı ve anahtar
çıkartılmış
; döner düğme
sabitlenmiş,
-

kuğu boynu çekme tertibatı artık
desteğinde hiç hareket etmez
durumda.
Römorku bağlarken, elektrik kablosunu
takmayı unutmayınız.
Montaj

151
Römork bağlanması
Kullanım esnasında
Römork veya yük taşıma aracı
kuğu boynuna takılı olduğu sürece
tertibatın kilidini açmayınız.
Kullandıktan sonra
Araç, römork veya yük taşıma
aracı takılı olmadan sürülecekse
kuğu boynu çıkartılmalıdır ve kapağı
desteğe sokulmalıdır. Bu tedbir
özellikle kuğu boynunun, plakanın veya
aydınlatma tertibatının iyi görünmesini
engelleyebileceği durumlarda
uygulanmalıdır.Sökme
Bakım
Düzgün işleyiş, yalnızca kuğu boynu
ve desteği temiz kalırlarsa mümkündür.
Araç yüksek basınçlı su ile
yıkanmadan evvel, kuğu boynu
çıkartılmış ve kapak desteğe sokulmuş
olmalıdır.
AKSESUARLAR
6

152
DİğER AKSESUARLAR
Bütün bu aksesuarlar ve parçaların
hepsi güvenilirlik ve emniyet açısından
test edilerek ve onaylanarak aracınıza
uyarlanmıştır. o naylanmış geniş bir
aksesuar ve orijinal parça seçeneği
sunulur.
Konfor, eğlence ve bakım etrafında
biçimlenen diğer bir aksesuar yelpazesi
mevcuttur
:
Hırsızlığa karşı alarm, camlara numara
kazıma, ilk yardım çantası, yüksek
güvenlik yeleği, ileri ve geri parka
yardım, üçgen reflektör, alüminyum
jantlar için hırsızlığı önleyici bijonlar...
Ön koltuklar için yan hava yastıklarına
uyumlu koltuk kılıfları, oturma sırası,
kauçuk paspaslar, halılar, kar zincirleri,
perdeler, bagaj kapısında bisiklet
taşıyıcı, ...
Pedalların altında herhangi bir
rahatsızlığı önlemek için
:
-

paspasın ve bağlantılarının düzgün
konumlandığını kontrol ediniz,
-


hiçbir zaman birçok paspası üst
üste koymayınız.
o to radyolar, eller serbest telefon kiti,
hoparlörler, CD değiştirici, navigasyon,
u

SB Box, Video kiti...
Piyasada satılan audio ve telematik
cihazı hangisi olursa olsun, bu
ürün ailesinden bir donanımının
montajına ilişkin teknik zorluklar,
cihazın özelliklerinin ve aracınızın
mevcut donanımının kapasiteleriyle
uyumluluğunun göz önünde
bulundurulmasını gerektirir. İlk önce
P
eugeot
servis ağında bilgi ediniz.
Barların üzerinde azami ağırlık
-

u zunlamasına barların üzerinde
yatay tavan barları
: 75 Kg (bu
barlar Zénith tavan ile uyumlu
değildir).
Radyo iletişim verici cihazlarının
takılması
Sonradan, aracınıza, dış antenli bir
radyo iletişim verici cihazı takmadan
evvel, P
eugeot
markasının bir
yetkilisiyle temasa geçmenizi tavsiye
ederiz.
P

eugeot
Servis
Ağı, otomotiv
elektromanyetik uyuşma
yönetmeliğine
(2004/104/A
t
) uygun
olarak takılabilen vericilerin özelliklerini
(frekans bandı, azami çıkış gücü,
antenin konumu, özel montaj koşulları)
size bildirecektir. Ön paçalıklar, arka paçalıklar, 15/17 inç
alüminyum jantlar, deri direksiyon,
...
Cam yıkama sıvısı, temizlik ve iç ve dış
bakım ürünleri, yedek ampuller, ...
P
eugeot
otomobille
ri tarafından
onaylanmamış elektrikli bir
aksesuarın ya da donanımın
takılması, aracınızın elektronik
sisteminin arızalanmasına neden
olabilir. Bu özel durumu unutmadığınız
için teşekkür eder, onaylanan
aksesuarları ya da donanımları size
tanıtması için markanızın bir yetkilisiyle
temasa geçmenizi tavsiye ederiz.
Ülkesine göre, yüksek güvenlik
yeleğinin, üçgen reflektörlerin ve
yedek ampullerin araçta bulunmaları
mecburidir.
Donanımlar

153

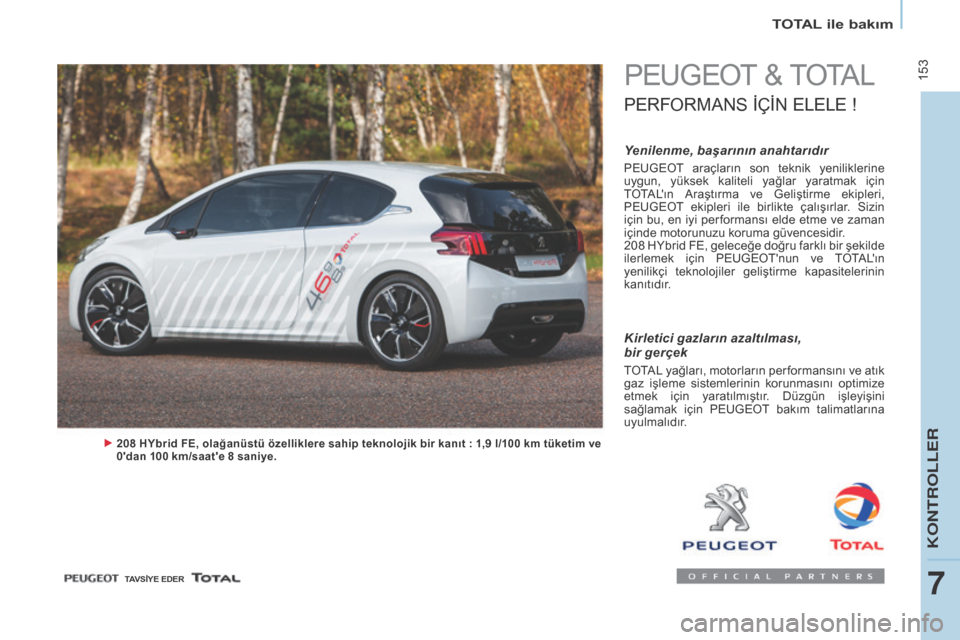

TOTAL ile bakım
Peugeot & totA L
PeRFoRMANS İÇ İN eLeLe !
Yenilenme, başarının anahtarıdır
Peugeot araçların son teknik yeniliklerine
uygun, yüksek kaliteli yağlar yaratmak için
t

ot
A
L'ın Araştırma ve
ge
liştirme ekipleri,
P
e

ugeot

ekipleri ile birlikte çalışırlar. Sizin
için bu, en iyi per formansı elde etme ve zaman
içinde motorunuzu koruma güvencesidir.
208 HYbrid F
e,

geleceğe doğru farklı bir şekilde
ilerlemek için P
e

ugeot
'
nun ve
t
ot
A
L'ın
yenilikçi teknolojiler geliştirme kapasitelerinin
kanıtıdır.
208 hYbrid FE, olağanüstü özelliklere sahip teknolojik bir kanıt : 1,9 l/100 km tüketim ve
0'dan 100 km/saat'e 8 saniye.
Kirletici gazların azaltılması,
bir gerçek
totAL yağları, motorların per formansını ve atık
gaz işleme sistemlerinin korunmasını optimize
etmek için yaratılmıştır. Düzgün işleyişini
sağlamak için P
e

ugeot

bakım talimatlarına
uyulmalıdır.
TAVSİYE EDER
KONTROLLER
7

154
MotoR KAPutu N u N AÇILMASI
Kaput

tutma çubuğu
Kaputu açık tutmak için çubuğu,
aracın sol saclı tarafında bir etiket ile
gösterilen yuvasına sabitleyiniz.
Kaputu kapamadan evvel çubuğu
kopçasına çok zorlamadan yerleştiriniz.
Dışarıdan
Mandala erişim daha kolay olması için
elinizi (kaputun altına) düz ve avuç
aşağıya bakacak şekilde sokarak
kaputu hafifçe kaldırınız.
Aynı elinizle, mandalı sola itiniz.
Kaputu kaldırınız.
İçeriden
Kumanda panelinin altında bulunan
kumandayı kendinize doğru çekiniz.
Motor kaputunun kilidi açılır.
Kapatmak için
Kaputu indiriniz ve sonuna doğru
bırakınız. Kilitli olup olmadığını kontrol
ediniz.
Kuvvetli rüzgâr olduğunda kaputu
açmaktan kaçınınız.
Motor kaputunun açılması

155
BENZİNLİ MOTOR
1. Ön cam yıkama suyu deposu.
2.
Sigorta kutusu.
3.


Motor soğutma sıvısı deposu.
Akü bağlantıları

:
+

Pozitif metal nokta.
-


Negatif metal nokta (şasi).
Motor bölmesinde herhangi bir müdahalede bulunurken dikkatli o

lunuz.
4. Fren ve debriyaj hidroliği deposu.
5.
Hava filtresi.
6.


Motor yağı seviye çubuğu.7.

Motor yağının doldurulması.
8.
Hidrolik direksiyon sıvısı deposu.
KoNtRoLLeR
7
Motor b

156
DİZEL MOTOR
4. Fren ve debriyaj hidroliği deposu.
5.
Hava filtresi.
6.


Motor yağı seviye çubuğu. 7.

Motor yağının doldurulması.
8.
Hidrolik direksiyon sıvısı deposu.
9.


Boşluk alma pompası.
1.

Ön cam yıkama suyu deposu.
2.

Sigorta kutusu.
3.


Motor soğutma sıvısı deposu.
Akü bağlantıları

:
+

Pozitif metal nokta.
-


Negatif metal nokta (şasi).
Motor bölmesinde herhangi bir müdahalede bulunurken dikkatli o

lunuz.
Motor b

157
SEVİYELER
Y
ağ değişimi
Yağ değişimi, üreticinin bakım planına
uygun olarak öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir.
Peugeot
servis ağında talimatlara
bakınız.
Doldurmadan evvel, yağ çubuğu
çıkartınız.
Doldurduktan sonra seviyeyi kontrol
ediniz (maksimum'u hiç bir zaman
geçmeyiniz).
Motor kaputunu kapatmadan önce
karterin tapasını kapatınız.
Fren hidroliği seviyesi
Değiştirme, üreticinin bakım planına
uygun şekilde öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir.
D
ot 4 normlarına uygun, üretici
tarafından resmen tavsiye edilen
yağları kullanınız.
Seviye, deponun MINI ve MAXI
işaretlerinin arasında olmalıdır.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda bir kalifiye servis atölyesine
veya P
eugeot
servis ağına kontrol
ettirilmesi gereken bir arıza olduğunu
gösterir

.
Uyarı lambaları
Motor stil kapağını çıkarmanız /
takmanız gerekirse, bağlantı
klipslerine zarar vermemek için
kapağa dikkatlice müdahale ediniz.
Yağ seviyesi
Bu kontrol 5 000 km'de bir yapmanız
ve gerekirse iki yağ değiştirme
arasında seviyeyi tamamlamanız
tavsiye edilir.
Kontrol, düz bir zemin üzerinde ve
motor soğukken, yağ çubuğu yardımı
ile yapılır.
Yağ çubuğu
Yağ viskozitesi seçimi
Hangi şartlarda olursa olsun, seçilecek
yağ üreticinin bakım planında belirtilen
şartlara uygun olmalıdır.
Bu işlemler, aracınız iyi çalışması
için olan günlük bakımın
parçalarıdır. P
eugeot
servis
ağında ya da aracın belgelerini içeren
çantaya birleşik olan garanti ve bakım
kitabında bulunan talimatlara danışınız.
g

österge tablosundaki uyarı
lambalarıyla kontrol etme konusu,
3. başlıkta, "Sürücü mahalli"
bölümünde açıklanmıştır.
Yağ çubuğunun üzerinde
iki işaret bulunmaktadır
:
A = maksimum.
Bu işareti geçerseniz bir
kalifiye servis atölyesine
veya P
eugeot
servis
ağına başvurunuz.
B

= minimum.
Hiçbir zaman bu işaretin
altında olmayınız.
Motorların ve hava
kirlenmesine karşı olan
sistemlerin güvenilirliğini
korumak için yağ katkısı
kullanılması tavsiye
olunmaz.
KoNtRoLLeR
7
Seviyeler

158
Soğutma sıvısının
seviyesi
Yalnızca üretici tarafından tavsiye
edilen sıvıları kullanınız.
Aksi takdirde, motora ciddi şekilde
zarar verebilirsiniz.
Motor sıcakken, soğutma sıvısının ısısı
motor fanı tarafından belirli düzeyde
tutulur. Bu işlem kontak kapalı iken
de devam edebilir


; ayrıca soğutma
devresi basınç altında olduğundan
müdahale etmeden önce, motoru stop
ettikten sonra en az bir saat bekleyiniz.
Her türlü yanma riskini ortadan
kaldırmak için, basıncı düşürmek
amacıyla kapağı çeyrek tur gevşetiniz.
Basınç düştüğünde kapağı çıkartınız
ve soğutma sıvısı ile seviyeyi
tamamlayınız.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda P
eugeot
servis ağına
kontrol ettirilmesi gereken bir arıza
olduğunu gösterir

.
hidrolik direksiyon sıvısı seviyesi
Araç düz bir zemin üzerinde ve motor
soğukken, depoya bağlı olan tapayı
açınız ve MINI ve MAXI işaretleri
arasında olması gereken seviyeyi
kontrol ediniz. Filtreyi normale döndürmek için,
sürüş şartları izin verdiği ilk anda,
en az 5
dakika boyunca (mesaj ve
bakım uyarı lambası kaybolana kadar)
60
km/saat ya da üzerinde bir süratle
seyretmeniz önerilir.
Partikül filtresinin normale dönüşü
esnasında, ön konsolun altından röle
sesleri duyulabilir.
Mesaj ekranda kalırsa veya bakım
uyarı lambası yanık kalırsa bir kalifiye
servis atölyesine veya P
eugeot

servis ağına başvurunuz.
Ekleme
Seviye, soğutma sıvısı deposunun
MINI ve MAXI işaretlerinin arasında
olmalıdır

.
e
kleme 1 litreden fazla ise
devreyi bir kalifiye servis atölyesi
veya P
eugeot
servis ağı tarafından
kontrol ettiriniz.
Ön cam ve far yıkama sıvısı
seviyesi
tam bir temizlik ve emniyetiniz için,
P eugeot ürünleri kullanmanızı
öneririz.
o

ptimal bir temizlik sağlamak ve
buzlanmayı engellemek için bu
sıvının değişimi veya seviyesinin
tamamlanması suyla yapılmamalıdır.
Cam yıkama deposu kapasitesi
:
yaklaşık 3 litredir.
Aracınız far yıkayıcılarla donatılmışsa,
depo kapasitesi yaklaşık 6 litredir.
Mazot katkı seviyesi
(partikül filtreli
Dizel)
Ekleme
Katkının seviyesinin tamamlanması
hemen ve mutlaka bir kalifiye servis
atölyesi veya P
eugeot
servis ağı
tarafından yapılmalıdır

.
Kullanılmış maddeler
Kullanılmış yağın deriyle her türlü uzun
süreli temasından kaçınınız.
Fren hidroliği çok tahriş edici ve
sağlığa zararlıdır.
Kullanılmış yağı, fren hidroliğini, veya
soğutma sıvısını kanalizasyona veya
yere dökmeyip P
eugeot
servis
ağında bulunan özel kutulara dökünüz.
Bakım uyarı lambasının, sesli bir
ikaz ve ekranda bir mesaj ile birlikte
yanması, mazot katkı seviyesinin
asgari olduğunu gösterir

.
e

ğer motor çalışırken olursa bu partikül
filtresinin tıkanmaya başladığını
gösterir (istisnai olarak şehir içinde
uzun sürüş şartlarından dolayı

: düşük
sürat, uzun trafik tıkanıklığı...).
Seviyeler
