189

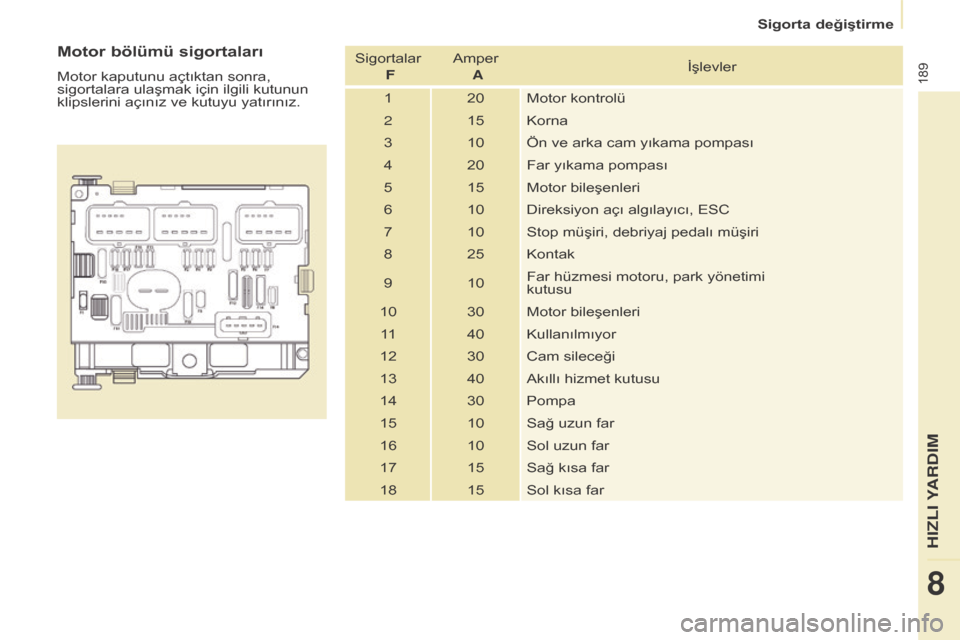

Motor bölümü sigortaları
Motor kaputunu açtıktan sonra,
sigortalara ulaşmak için ilgili kutunun
klipslerini açınız ve kutuyu yatırınız.Sigortalar
F Amper
A İşlevler
1 20 Motor kontrolü
2 15 Korna
3 10 Ön ve arka cam yıkama pompası
4 20 Far yıkama pompası
5 15 Motor bileşenleri
6 10 Direksiyon açı algılayıcı,
e SC
7 10 Stop müşiri, debriyaj pedalı müşiri
8 25 Kontak
9 10 Far hüzmesi motoru, park yönetimi
kutusu
10 30 Motor bileşenleri 11 40 Kullanılmıyor
12 30 Cam sileceği
13 40 Akıllı hizmet kutusu
14 30 Pompa
15 10 Sağ uzun far
16 10 Sol uzun far
17 15 Sağ kısa far
18 15 Sol kısa far
8
HIZLI YARDIM
Sigorta değiştirme

190

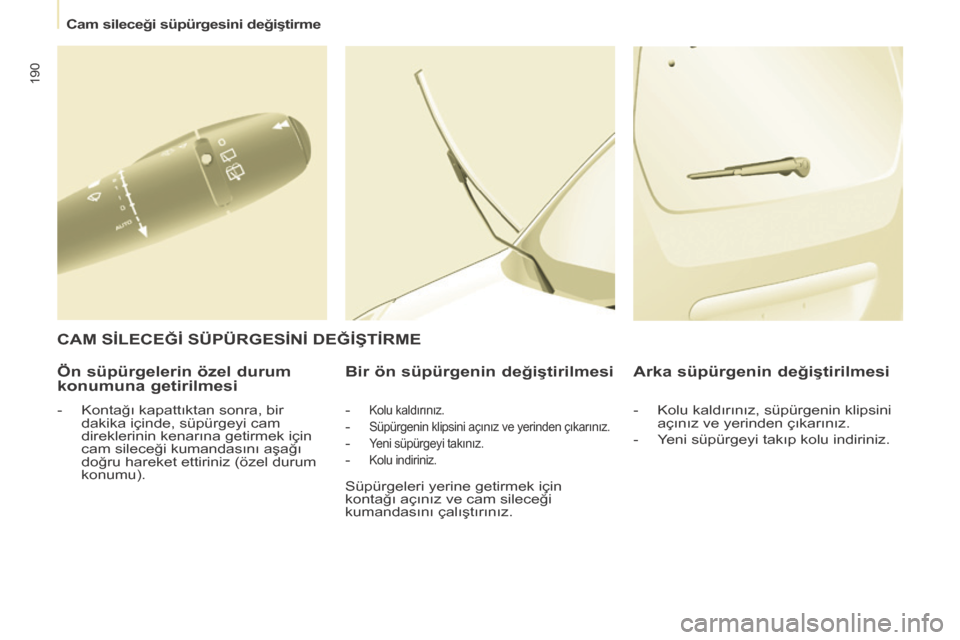

Ön süpürgelerin özel durum
konumuna getirilmesiBir ön süpürgenin değiştirilmesi
- Kolu kaldırınız.
- Süpürgenin klipsini açınız ve yerinden çıkarınız.
- Yeni süpürgeyi takınız.
- Kolu indiriniz.
Arka süpürgenin değiştirilmesi
- Kolu kaldırınız, süpürgenin klipsini
açınız ve yerinden çıkarınız.
-

Y
eni süpürgeyi takıp kolu indiriniz.
cAM SİLEcEğİ SÜPÜRGESİNİ DEğİŞTİRME
- Kontağı kapattıktan sonra, bir
dakika içinde, süpürgeyi cam
direklerinin kenarına getirmek için
cam sileceği kumandasını aşağı
doğru hareket ettiriniz (özel durum
konumu). Süpürgeleri yerine getirmek için
kontağı açınız ve cam sileceği
kumandasını çalıştırınız.
Cam sileceği süpürgesini değiştirme

191
Kaldırmadan (dört tekerlek
yerde)
Aracı çekmek için mutlaka bir araç çeki
demiri kullanınız.

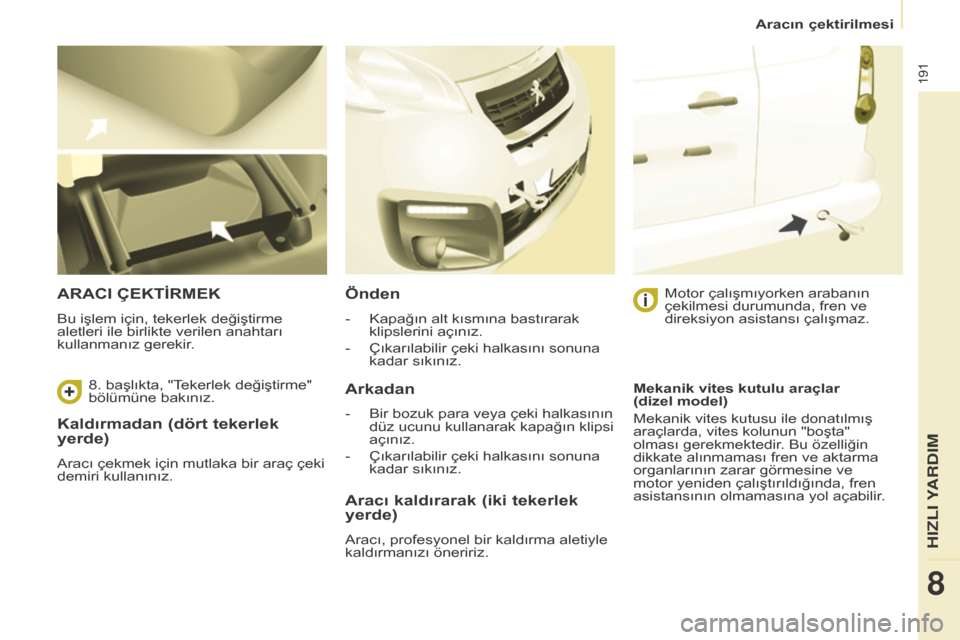

ARAcI çEKTİRMEK
Bu işlem için, tekerlek değiştirme
aletleri ile birlikte verilen anahtarı
kullanmanız gerekir.
Önden
- Kapağın alt kısmına bastırarak
klipslerini açınız.
-

Çıkarılabilir çeki halkasını sonuna
kadar sıkınız.
Arkadan
- Bir bozuk para veya çeki halkasının
düz ucunu kullanarak kapağın klipsi
açınız.
-

Çıkarılabilir çeki halkasını sonuna
kadar sıkınız. Motor çalışmıyorken arabanın
çekilmesi durumunda, fren ve
direksiyon asistansı çalışmaz.
Aracı kaldırarak (iki tekerlek
yerde)
Aracı, profesyonel bir kaldırma aletiyle
kaldırmanızı öneririz.
Mekanik vites kutulu araçlar
(dizel model)
Mekanik vites kutusu ile donatılmış
araçlarda, vites kolunun "boşta"
olması gerekmektedir. Bu özelliğin
dikkate alınmaması fren ve aktarma
organlarının zarar görmesine ve
motor yeniden çalıştırıldığında, fren
asistansının olmamasına yol açabilir.
8. başlıkta, "
t
ekerlek değiştirme"
bölümüne bakınız.
8
HIZLI YARDIM
Aracın çektirilmesi

192

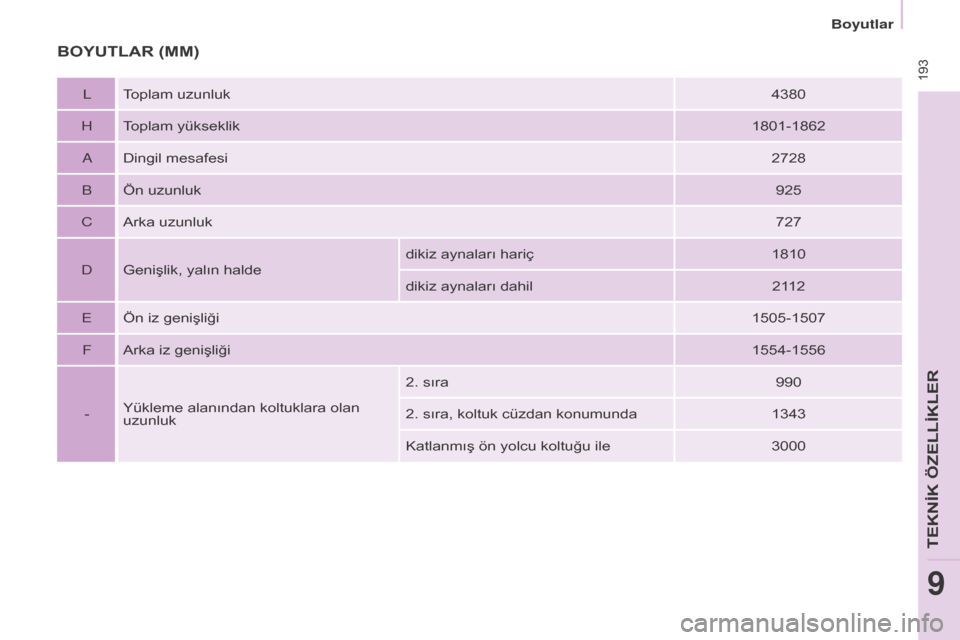

Boyutlar

193
BOYUTLAR (MM)
Ltoplam uzunluk4380
H
toplam yükseklik 1801-1862
A Dingil mesafesi 2728
B Ön uzunluk 925
C Arka uzunluk 727
D
g

enişlik, yalın halde dikiz aynaları hariç
1810
dikiz aynaları dahil 2112
eÖn iz genişliği 1505-1507
F Arka iz genişliği 1554-1556
- Yükleme alanından koltuklara olan
uzunluk 2. sıra
990
2. sıra, koltuk cüzdan konumunda 1343
Katlanmış ön yolcu koltuğu ile 3000
Boyutlar
teKNİK ÖZeLLİKLeR
9

194

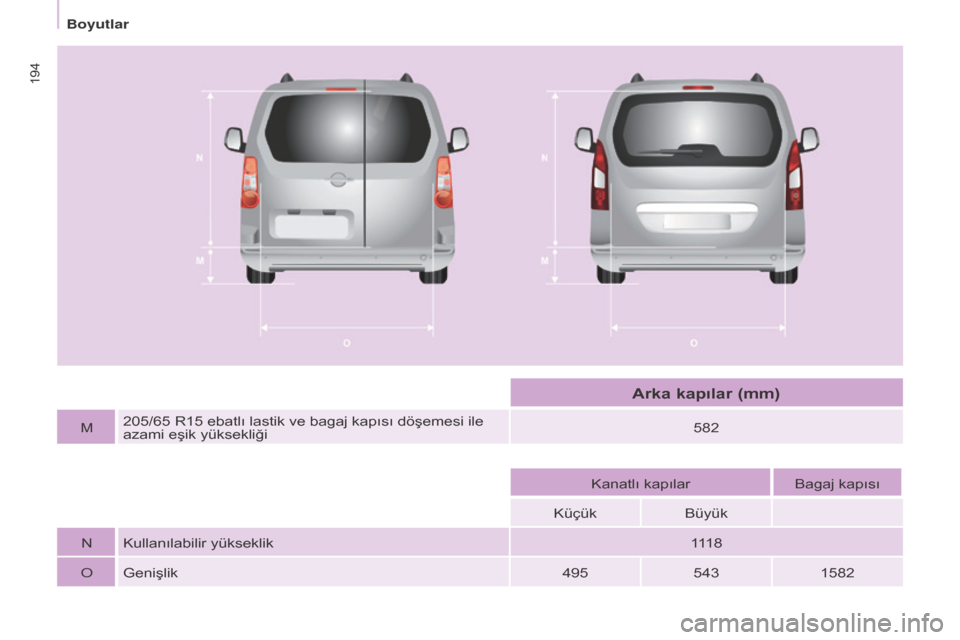

M205/65 R15 ebatlı lastik ve bagaj kapısı döşemesi ile
azami eşik yüksekliği 582
Kanatlı kapılar Bagaj kapısı
Küçük Büyük
N Kullanılabilir yükseklik 111 8
og

enişlik 4955431582
Arka kapılar (mm)
Boyutlar

195
P Kullanılabilir yükseklik1009
Q Kullanılabilir genişlik 640
- Açık bagaj kapısı altındaki yükseklik 1892
Sürgülü yan kapılar (mm)
Boyutlar
teKNİK ÖZeLLİKLeR
9

196

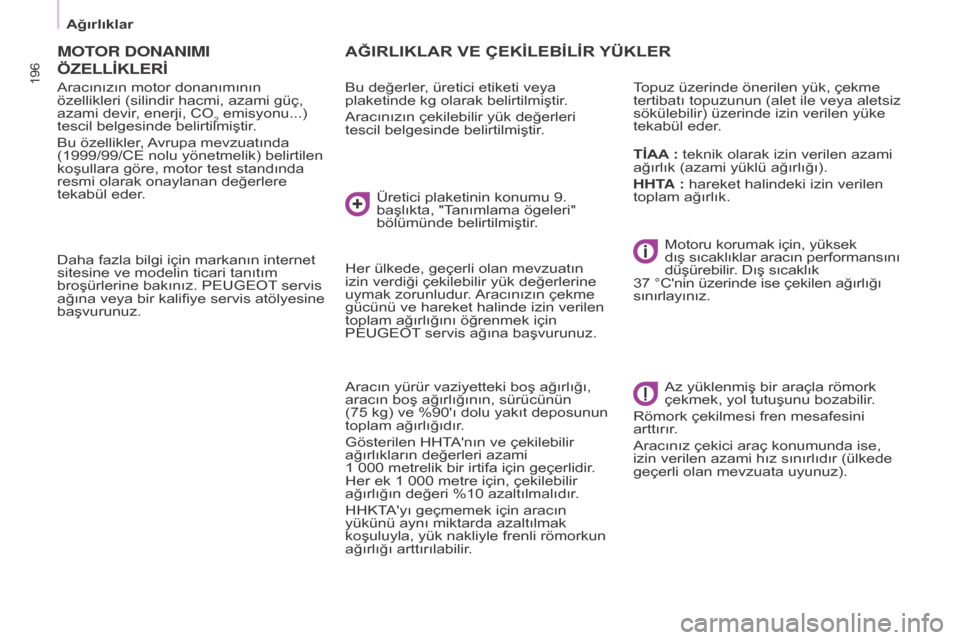

MotoR DoNANIMI
ÖZELLİKLERİ
Aracınızın motor donanımının
özellikleri (silindir hacmi, azami güç,
azami devir, enerji, C
o
2 emisyonu...)
tescil belgesinde belirtilmiştir.
Bu özellikler, Avrupa mevzuatında
(1999/99/C
e
nolu yönetmelik) belirtilen
koşullara göre, motor test standında
resmi olarak onaylanan değerlere
tekabül eder.
Daha fazla bilgi için markanın internet
sitesine ve modelin ticari tanıtım
broşürlerine bakınız. P
eugeot
servis
ağına veya bir kalifiye servis atölyesine
başvurunuz.
AğIRLIKLAR VE çEKİLEBİLİR YÜKLER
Bu değerler, üretici etiketi veya
plaketinde kg olarak belirtilmiştir.
Aracınızın çekilebilir yük değerleri
tescil belgesinde belirtilmiştir.
Aracın yürür vaziyetteki boş ağırlığı,
aracın boş ağırlığının, sürücünün
(75 kg) ve %90'ı dolu yakıt deposunun
toplam ağırlığıdır.
g

österilen HH t
A'nın ve çekilebilir

ağırlıkların değerleri azami
1 000
metrelik bir irtifa için geçerlidir.
Her ek 1 000 metre için, çekilebilir
ağırlığın değeri %10 azaltılmalıdır.
HHK
t
A'yı geçmemek için aracın
yükünü aynı miktarda azaltılmak
koşuluyla, yük nakliyle frenli römorkun
ağırlığı arttırılabilir

. Motoru korumak için, yüksek

dış sıcaklıklar aracın performansını
düşürebilir. Dış sıcaklık
37 °C'nin üzerinde ise çekilen ağırlığı
sınırlayınız.
Az yüklenmiş bir araçla römork
çekmek, yol tutuşunu bozabilir.
Römork çekilmesi fren mesafesini
arttırır.
Aracınız çekici araç konumunda ise,
izin verilen azami hız sınırlıdır (ülkede
geçerli olan mevzuata uyunuz).topuz üzerinde önerilen yük, çekme
tertibatı topuzunun (alet ile veya aletsiz
sökülebilir) üzerinde izin verilen yüke
tekabül eder
.
TİAA


: teknik olarak izin verilen azami
ağırlık (azami yüklü ağırlığı).
HH
t
A
: hareket halindeki izin verilen
toplam ağırlık.
Üretici plaketinin konumu 9.
başlıkta, "
t
anımlama ögeleri"
bölümünde belirtilmiştir

.
Her ülkede, geçerli olan mevzuatın
izin verdiği çekilebilir yük değerlerine
uymak zorunludur. Aracınızın çekme
gücünü ve hareket halinde izin verilen
toplam ağırlığını öğrenmek için
P
eugeot
servis ağına başvurunuz.
Ağırlıklar

197

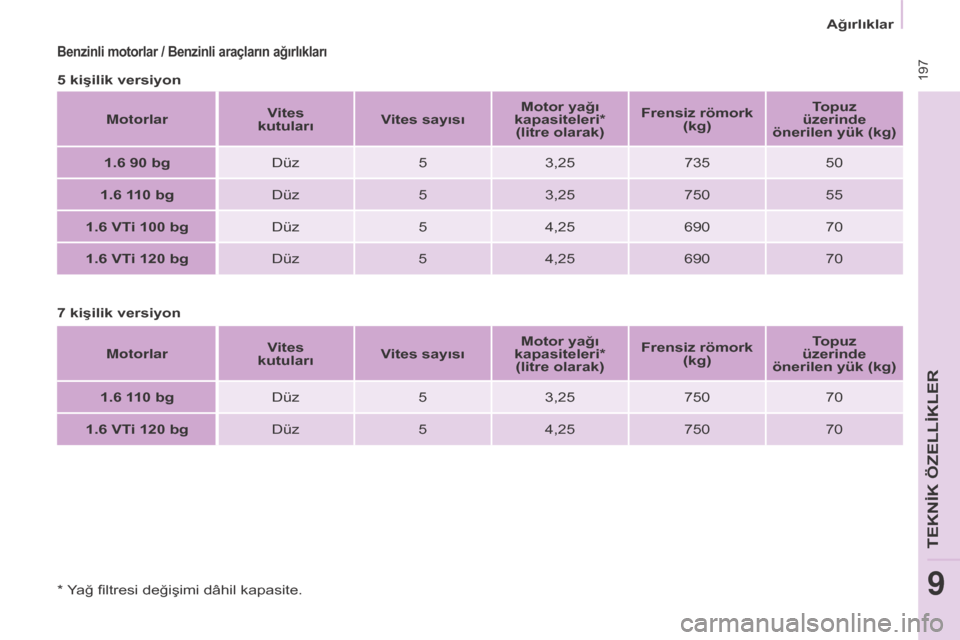

Benzinli motorlar / Benzinli araçların ağırlıkları
5 kişilik versiyonMotorlar Vites
kutuları Vites sayısı Motor yağı
kapasiteleri* (litre olarak) Frensiz römork
(kg) Topuz
üzerinde
önerilen yük (kg)
1.6 90 bg Düz53,25 735 50
1.6 110 bg Düz53,25 750 55
1.6 VTi 100 bg Düz54,25 690 70
1.6 VTi 120 bg Düz54,25 690 70
7 kişilik versiyon Motorlar Vites
kutuları Vites sayısı Motor yağı
kapasiteleri* (litre olarak) Frensiz römork
(kg) Topuz
üzerinde
önerilen yük (kg)
1.6 110 bg Düz53,25 750 70
1.6 VTi 120 bg Düz54,25 750 70
* Yağ filtresi değişimi dâhil kapasite.
teKNİK ÖZeLLİKLeR
9
Ağırlıklar

198

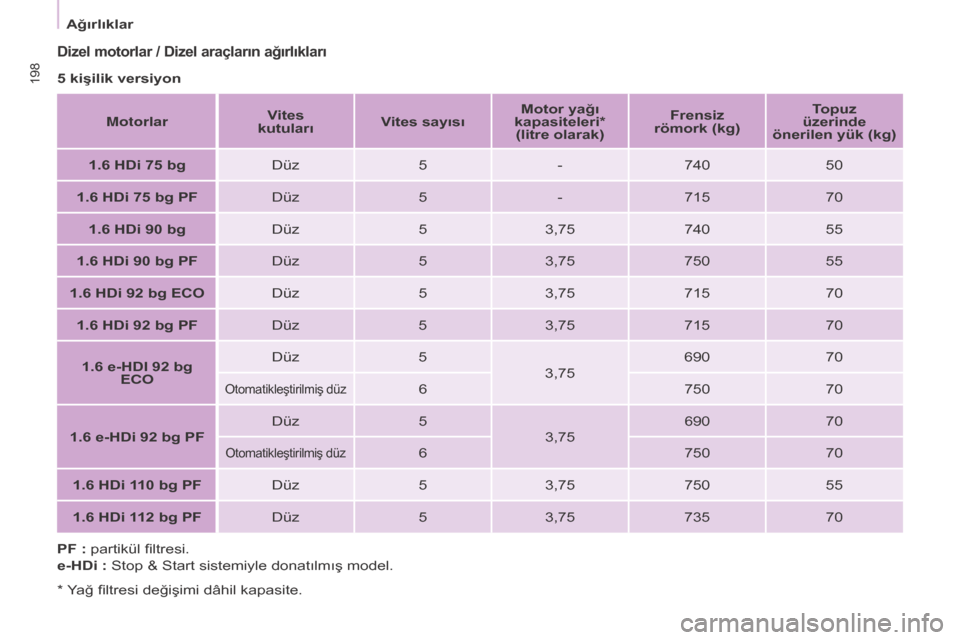

Dizel motorlar / Dizel araçların ağırlıkları
5 kişilik versiyonMotorlar Vites
kutuları Vites sayısı Motor yağı
kapasiteleri* (litre olarak) Frensiz
römork (kg) Topuz
üzerinde
önerilen yük (kg)
1.6
h Di 75 bg Düz 5-740 50
1.6
h Di 75 bg PF Düz5-715 70
1.6
h Di 90 bg Düz 53,75 740 55
1.6
h Di 90 bg PF Düz53,75 750 55
1.6
h Di 92 bg E c ODüz 53,75 715 70
1.6
h Di 92 bg PF Düz53,75 715 70
1.6 e-
h DI 92 bg
e

C o
Düz 5
3,75 690
70
otomatikleştirilmiş düz6 75070
1.6 e-
h
Di 92 bg PF Düz
5
3,75 690
70
otomatikleştirilmiş düz6 75070
1.6
h
Di 110 bg PF Düz53,75 750 55
1.6
h
Di 112 bg PF Düz53,75 735 70
PF

: partikül filtresi.
e-
h
Di

: Stop & Start sistemiyle donatılmış model.
* Yağ filtresi değişimi dâhil kapasite.
Ağırlıklar
