149
Enganchar un remolque
Uso correcto
En determinadas condiciones de
utilización especialmente exigentes
(remolque de la carga máxima en
pendiente pronunciada con temperatura
elevada) el motor limita automáticamente
su potencia. En este caso, el corte
automático de la climatización permite
recuperar la potencia del motor.
Neumáticos
Verifique la presión de los
neumáticos del vehículo tractor y del
remolque, respetando las presiones
recomendadas.Capítulo 7, apartado "Niveles".
En caso de encenderse el
testigo de temperatura del
líquido de refrigeración,
detenga el vehículo y pare el
motor lo antes posible. Frenos
Al arrastrar un remolque, la distancia de
frenada aumenta. Circule a velocidad
moderada, cambie a una marcha
inferior en el momento oportuno y frene
de manera progresiva.
Enganche de remolque
Se recomienda utilizar los enganches
y cablerías originales PEUGEOT, que
han sido probados y homologados
desde el diseño de su vehículo y que
confíe el montaje de este dispositivo a
la red PEUGEOT.
En caso de no realizar el montaje
en la red PEUGEOT, dicho montaje
debe efectuarse imperativamente
utilizando las predisposiciones
eléctricas implantadas en la parte
trasera del vehículo y respetando las
recomendaciones del fabricante.
Conforme a las prescripciones
generales descritas anteriormente,
destacamos el riesgo asociado al
montaje de un enganche de remolque
o accesorio eléctrico no recomendado
por PEUGEOT, ya que dicho montaje
puede provocar una avería del sistema
electrónico de su vehículo. Infórmese
previamente dirigiéndose al fabricante.
Viento lateral
La sensibilidad al viento lateral
aumenta. Conduzca con suavidad y a
velocidad moderada.
ABS/ESC
Los sistemas ABS o ESC solo
controlan el vehículo, no el remolque o
la caravana.
Ayuda al estacionamiento
La ayuda trasera al estacionamiento
no está operativa cuando el vehículo
arrastra un remolque.
Capítulo 9, apartado "Elementos
de identificación".
ACCESORIOS
6

150
Enganchar un remolque
ENGANChE DE CUELLO DE
CISNE

DESMONTABLE
CON

LLAVE , SIN h ERRAMIENTAS
Presentación
Este enganche de cuello de cisne,
que se entrega instalado, puede
desmontarse y montarse fácilmente.
Estas operaciones no requieren el uso
de herramientas.
Recomendaciones para el montaje y
antes de la utilización
Compruebe que el cuello de cisne esté
correctamente bloqueado verificando
los siguientes puntos:
-

Se ve la marca verde de la
ruedecilla

.
-

La cerradura de seguridad de la
ruedecilla

está orientada hacia
atrás.
-

La cerradura de seguridad está
bloqueada y la llave retirada; la
ruedecilla

no se puede accionar.
-

El cuello de cisne no debe moverse
absolutamente nada en su soporte.
Al fijar el enganche, no olvide conectar
el cable de la cablería eléctrica.
Montaje

151
Enganchar un remolque
Durante la utilización
No desbloquee nunca el
dispositivo mientras el enganche
de remolque o el portacargas esté
instalado en el cuello de cisne.
Después de la utilización
En los trayectos efectuados sin
enganche de remolque o portacargas,
el cuello de cisne debe estar
desmontado y el obturador debe estar
insertado en el soporte. Esta medida
se aplica especialmente en caso de
que el cuello de cisne pueda interferir
en la buena visibilidad de la matrícula
o del dispositivo de alumbrado.Desmontaje
Mantenimiento
El funcionamiento correcto solo es
posible si el cuello de cisne y su
soporte están limpios.
Antes de limpiar el vehículo con un
chorro de agua a alta presión, el cuello
de cisne debe estar desmontado y el
obturador debe estar insertado en el
soporte.
ACCESORIOS
6

152
OTROS ACCESORIOS
Una vez testados y aprobados en
lo referente a la fiabilidad y a la
seguridad, estos accesorios y piezas
han sido adaptados a su vehículo. Se
ofrece una amplia gama de piezas
originales.
Asimismo, tiene a su disposición otra
gama que se estructura en torno al
confort, al ocio y al mantenimiento:
Alarma antirrobo, grabado de lunas,
botiquín, chaleco de seguridad, ayuda
delantera y trasera al estacionamiento,
triángulo de señalización, tornillo
antirrobo de llantas de aluminio...
Fundas de asiento compatibles con
los airbags para asiento delantero,
banqueta, alfombrilla de goma,
alfombrilla de moqueta, cadenas para
la nieve, estores, portabicicletas en el
portón trasero...
Para evitar cualquier molestia debajo
de los pedales:
-
Coloque correctamente la
alfombrilla

y sus fijaciones.
-

Nunca superponga varias
alfombrilla

s. Autorradios, kit manos libres,
altavoces, cargador CD, navegador,
USB Box, kit vídeo...
Independientemente del material de
audio y telemático disponible en el
mercado, las necesidades técnicas
relacionadas con el montaje de un
equipamiento de este tipo exigen la
consideración de las especificidades
del material y su compatibilidad con las
capacidades del equipamiento de serie
del vehículo. Infórmese previamente
en la red PEUGEOT.
Masas máximas en las barras
-

Barras transversales sobre las
barras longitudinales: 75 Kg (estas
barras no son compatibles con el
techo Zénith ).
Instalación de emisores de
radiocomunicación
Antes de instalar cualquier emisor
de radiocomunicación de accesorios
con antena exterior en el vehículo,
le aconsejamos que se ponga en
contacto con un representante de la
marca PEUGEOT

.
La red PEUGEOT


le comunicará
las características de los emisores
(banda de frecuencia, potencia
de salida máxima, posición de la
antena, condiciones específicas de
instalación) que se pueden instalar,
de conformidad con la Directiva de
Compatibilidad Electromagnética de
los Vehículos (2004/104/CE). Faldillas delanteras, faldillas traseras,
ruedas de aluminio de 15/17
pulgadas,
fundas pasos de ruedas, volante de
cuero...
Líquido lavaparabrisas, productos de
limpieza y de mantenimiento interior y
exterior, lámparas de recambio...
El montaje de un equipamiento
o accesorio eléctrico no
recomendado por Automóviles
PEUGEOT puede provocar una avería
en el sistema electrónico del vehículo.
Le recomendamos que considere
esta particularidad y se ponga en
contacto con un representante de la
Marca para que le muestre la gama
de equipamientos o accesorios
recomendados.
Según el país de comercialización, los
chalecos de seguridad, triángulos de
señalización y lámparas de recambio
son obligatorios a bordo del vehículo.
Equipamientos

153

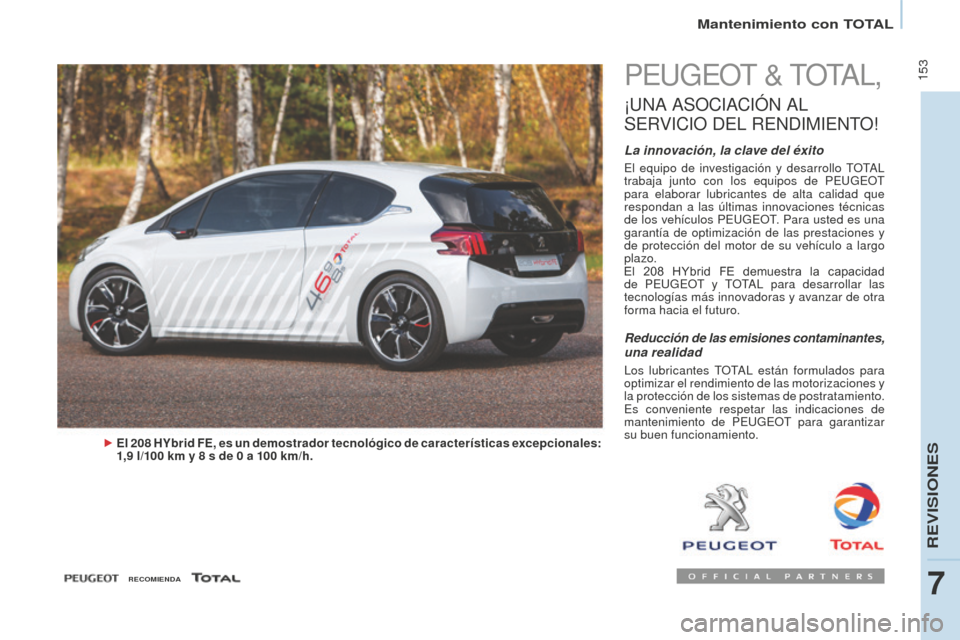

Mantenimiento con TOTAL
PEUGEOT & TOTAL,
¡UNA ASOCIACIóN AL
S

ERVICIO

DEL

RENDIMIENTO
!
La innovación, la clave del éxito
El equipo de investigación y desarrollo TOTAL
trabaja junto con los equipos de PEUGEOT
para elaborar lubricantes de alta calidad que
respondan a las últimas innovaciones técnicas
de los vehículos PEUGEOT. Para usted es una
garantía de optimización de las prestaciones y
de protección del motor de su vehículo a largo
plazo.
El 208

H
Ybrid FE demuestra la capacidad
de PEUGEOT y TOTAL para desarrollar las
tecnologías más innovadoras y avanzar de otra
forma hacia el futuro.
El 208 hYbrid FE, es un demostrador tecnológico de características excepcionales:
1,9 l/100 km y 8 s de 0 a 100 km/h.
Reducción de las emisiones contaminantes,
una realidad
Los lubricantes TOTAL están formulados para
optimizar el rendimiento de las motorizaciones y
la protección de los sistemas de postratamiento.
Es conveniente respetar las indicaciones de
mantenimiento de PEUGEOT para garantizar
su buen funcionamiento.
RECOMIENDA
REVISIONES
7

154
APERTURA DEL CAPÓ
V

arilla de soporte de capó
Fije el soporte en su alojamiento,
identificado con una pegatina en
el lado izquierdo del vehículo, para
mantener el capó abierto.
Antes de cerrar el capó, vuelva a
poner el soporte en su alojamiento sin
forzar mucho.
Desde el exterior
Levante ligeramente el capó poniendo
la mano debajo del capó, con la palma
hacia abajo para facilitarle el acceso a
la palanca.
Con esta mano, empuje la palanca
hacia la izquierda. Levante el capó.
Desde el interior
Tire hacia usted del mando situado
debajo del panel de instrumentos.
El capó motor se desbloquea.
Para cerrar
Baje el capó y suéltelo al final del
recorrido. Compruebe el bloqueo
correcto del capó.
Evite maniobrar el capó con viento
violento.
Apertura del capó

155
MOTOR GASOLINA
1. Depósito del líquido de
lavaparabrisas delantero.
2.

Caja de fusibles.
3.


Depósito del líquido de
refrigeración motor

. Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
T

enga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor.
4. Depósito del líquido de frenos y de
embrague.
5.

Filtro de aire.
6.


V
arilla nivel de aceite.7.
Llenado del aceite motor .
8.
Depósito del líquido de dirección
asistida.
REVISIONES
7
Bajo capó

156
MOTOR DIÉSEL
4. Depósito del líquido de frenos y de
embrague.
5.

Filtro de aire.
6.


V
arilla de nivel de aceite. 7.
Llenado del aceite motor .
8.
Depósito del líquido de dirección
asistida.
9.


Bomba de cebado.
1.

Depósito del líquido lavaparabrisas
delantero.
2.

Caja de fusibles.
3.


Depósito del líquido de
refrigeración motor

. Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
T

enga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor.
Bajo capó

157
NIVELES
Cambio de aceite
Debe efectuarse imperativamente en
los intervalos previstos conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red PEUGEOT.
Antes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del
llenado (no debe sobrepasar el nivel
máximo).
Enrosque el tapón del cárter antes de
cerrar de nuevo el capó.
Nivel del líquido de frenos
El cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
Utilice los líquidos recomendados por
el fabricante que cumplen las Normas
DOT4.
El nivel debe estar entre las marcas
MINI y MAXI situadas en el depósito.
La necesidad de efectuar una puesta a
nivel del líquido con frecuencia indica
un fallo que se debe controlar lo antes
posible en la red PEUGEOT o en un
taller cualificado.
Testigos
Si es necesario desmontar/
montar la tapa estilo del motor,
manipúlela con cuidado para no
deteriorar las grapas de fijación.
Nivel de aceite
Se recomienda efectuar este control
cada 5.000 km y completar el nivel si
es necesario entre dos cambios de
aceite.
La revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.
Varilla de nivel manual
Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá responder a las exigencias
descritas en el plan de mantenimiento
del fabricante.
Estas operaciones corresponden al
mantenimiento habitual para verificar el
funcionamiento correcto del vehículo.
Consulte las recomendaciones en la red PEUGEOT
o en el carnet de mantenimiento - mantenimiento
y condiciones de garantía que se incluye en la
carpeta de la documentación de a bordo.
La verificación mediante los
testigos del cuadro de a bordo se
detalla en el capítulo 3, apartado
"Puesto de conducción".
En la varilla de nivel hay
2

marcas:
A = máximo
Si sobrepasa esta
marca consulte en la red
PEUGEOT o en un taller
cualificado.
B = mínimo
Nunca debe estar por
debajo de esta marca.
Para preservar la
fiabilidad de los motores
y los dispositivos de
anticontaminación, se
prohíbe utilizar aditivos
en el aceite motor.
REVISIONES
7
Niveles

158
Nivel del líquido de
refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración. Este
motoventilador puede funcionar con el
contacto cortado. Además, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4 de vuelta
para dejar que disminuya la presión.
Una vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
PEUGEOT.
Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal
y el motor frío, desenrosque el tapón
solidario a la varilla y compruebe el
nivel, que debe situarse entre las
marcas MINI y MAXI. Para regenerar el filtro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60
km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte en la red
PEUGEOT o en un taller cualificado.
Puesta a nivel
El nivel debe estar situado entre las
marcas MINI y MAXI señaladas en el
vaso de expansión. Si el complemento
es superior a 1 litro acuda a la red
PEUGEOT o a un taller cualificado
para proceder a la revisión del circuito.
Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, se
recomienda utilizar los productos de la
gama PEUGEOT.
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito lavaparabrisas:
aproximadamente 3 litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6
litros.
Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
Puesta a nivel
El nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red PEUGEOT
o en un taller cualificado.
Productos usados
Evite cualquier contacto prolongado
del aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
No tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores específicos para ello
de la red PEUGEOT.
El nivel mínimo de este aditivo se
indica mediante el encendido del
testigo de servicio, acompañado de
una señal sonora y de un mensaje en
la pantalla.
La indicación del nivel mínimo con el
motor en marcha se debe a un principio
de saturación del filtro de partículas
(condiciones de circulación de tipo
urbano excepcionalmente prolongadas:
velocidad reducida, atascos...).
Niveles
