Peugeot Partner Tepee 2016 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2016Pages: 296, tamaño PDF: 10.32 MB
Page 41 of 296
+ +Puesto de conducción
39

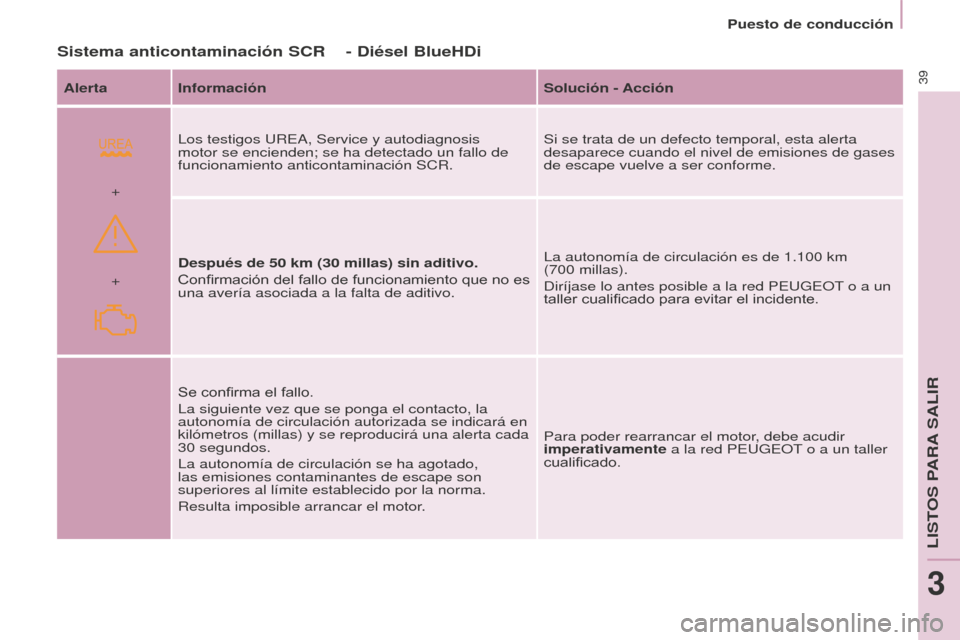

Sistema anticontaminación SCR
Alerta Información
Solución - Acción
Los testigos UREA, Service y autodiagnosis
motor se encienden; se ha detectado un fallo de
funcionamiento anticontaminación SCR. Si se trata de un defecto temporal, esta alerta
desaparece cuando el nivel de emisiones de gases
de escape vuelve a ser conforme.
Después de 50
km (30 millas) sin aditivo.
Confirmación del fallo de funcionamiento que no es
una avería asociada a la falta de aditivo. La autonomía de circulación es de 1.100
km
(700
millas).
Diríjase lo antes posible a la red PEUGEOT o a un
taller cualificado para evitar el incidente.
Se confirma el fallo.
La siguiente vez que se ponga el contacto, la
autonomía de circulación autorizada se indicará en
kilómetros (millas) y se reproducirá una alerta cada
30
segundos.
La autonomía de circulación se ha agotado,
las emisiones contaminantes de escape son
superiores al límite establecido por la norma.
Resulta imposible arrancar el motor. Para poder rearrancar el motor, debe acudir
imperativamente a la red PEUGEOT o a un taller
cualificado.
- Diésel BluehDi
LISTOS PARA SALIR
3
Page 42 of 296
Puesto de conducción
40
INDICADOR DE NIVEL DE
CARBURANTE
T EMPERATURA DEL LÍ q UIDO
DE
REFRIGERACIÓN
Si la aguja no llega a la zona roja, el
funcionamiento es normal.
En condiciones de uso intensivas o en
condiciones climáticas cálidas, la aguja
podrá aproximarse a la zona roja.
q
ué hacer si la aguja entra en la
zona roja:
Reduzca la velocidad del vehículo o
deje el motor al ralentí.
q
ué hacer si se enciende el testigo:
-
Deténgase de inmediato y corte el
contacto. El ventilador del motor
puede seguir funcionando durante
un tiempo, que puede ser de hasta
10
minutos aproximadamente.
-
Espere a que se enfríe el motor
para comprobar el nivel del líquido
de refrigeración y
, si es necesario,
complételo.
Debido a que el circuito de
refrigeración está a presión, siga estos
consejos para evitar quemarse:
-
Espere al menos una hora después
de haber parado el motor para
intervenir
.
-
Afloje el tapón 1/4
de vuelta para
dejar que caiga la presión.
-
Una vez haya caído la presión,
compruebe el nivel en el vaso de
expansión.
-
Si es necesario, retire el tapón para
completar el nivel.
Si la aguja permanece en la zona
roja, lleve a revisar el vehículo a la red
PEUGEOT
o a un taller cualificado.
Consulte el capítulo 7, apartado
"Niveles".
Consulte el apartado "Carburante"
del capítulo 7.
El nivel de carburante se comprueba
cada vez que se pone el contacto en
posición de marcha.
Si la aguja indica:
-
1:
el depósito está lleno
(aproximadamente 60
litros).
-
0:
se ha alcanzado la reserva.
El testigo se encenderá de
forma permanente. Cuand se
enciende la alerta, la reserva es de
aproximadamente 8
litros.
Page 43 of 296
Puesto de conducción
41
ANTICONTAMINACIÓN
EOBD (European On Board
Diagnosis) es un sistema
europeo de diagnóstico
integrado que responde,
entre otras, a la normativa de
emisiones autorizadas de:
-
CO (monóxido de carbono);
-
HC (hidrocarburos no quemados);
-
NOx (óxidos de nitrógeno) o
partículas, detectadas por unas
sondas de oxígeno situadas en
la parte anterior y posterior de los
catalizadores.
El encendido de este testigo
específico en el cuadro de a bordo
advierte al conductor de los fallos de
funcionamiento de este dispositivo
anticontaminación.
Existe el riesgo de dañar el catalizador
.
Lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a
la revisión del sistema.
DETECCIÓN DE SUBINFLADO
Este sistema vigila
permanentemente la
presión de los cuatro
neumáticos, desde el
momento en que el
vehículo se pone en
movimiento.
En la válvula de cada neumático hay
instalados dos sensores de presión
(salvo en la rueda de repuesto).
El sistema activa una alerta cuando
detecta que la presión de inflado
de uno o varios neumáticos es
insuficiente.
El sistema de detección de
subinflado constituye una ayuda a
la conducción que no sustituye la
vigilancia del conductor. Este sistema no exime de
controlar la presión de inflado de
los neumáticos (incluida la rueda
de repuesto) mensualmente o antes de
realizar un trayecto largo.
Circular con los neumáticos
desinflados degrada la adherencia a
la vía, prolonga la distancia de frenada
y provoca un desgaste prematuro de
los neumáticos, especialmente en
condiciones severas de conducción
(fuerte carga, velocidad elevada,
trayecto largo).
Circular con los neumáticos
desinflados aumenta el consumo
de carburante.
Los valores de presión de inflado
de los neumáticos establecidos
para el vehículo constan en
la etiqueta de presión de los
neumáticos.
Consulte el capítulo 9, apartado
"Elementos de identificación".
El control de la presión de los
neumáticos debe realizarse en frío
(con el vehículo parado desde hace
más de una hora o después de un
trayecto inferior a 10
km, a velocidad
moderada).
De lo contrario, añada 0,3
bares a los
valores indicados en la etiqueta.
LISTOS PARA SALIR
3
Page 44 of 296
Puesto de conducción
42
La alerta permanece activada
hasta que se ajusta la presión
o se reparan o sustituyen los
neumáticos afectados.
La rueda de repuesto (de tipo "galleta"
o con llanta de chapa) no tiene sensor.
Anomalía de funcionamiento
Alerta de subinflado
La pérdida de presión detectada
no siempre implica una
deformación visible del neumático.
No se conforme con realizar un control
visual.
Se indica mediante el
encendido fijo de este testigo,
acompañado de una señal
sonora, según equipamiento,
de la indicación de un mensaje. El encendido intermitente
y luego fijo del testigo de
subinflado acompañado del
encendido del testigo de
servicio y, según equipamiento, de la
aparición de un mensaje indican un
fallo de funcionamiento del sistema.
En dicho caso, la vigilancia de la
presión de los neumáticos no está
garantizada.
En caso de anomalía constatada en
un solo neumático, el pictograma o el
mensaje, según equipamiento, permite
identificarlo.
-
Reduzca inmediatamente la
velocidad, evite dar volantazos y
las frenadas bruscas.
-
Detenga el vehículo lo antes
posible, en cuanto las condiciones
de circulación lo permitan.
-
En caso de pinchazo, utilice el
kit de reparación provisional de
neumáticos o la rueda de repuesto
(según equipamiento),
o
-
si dispone de un compresor
, por
ejemplo en el kit de reparación
provisional de neumáticos, controle
en frío la presión de los cuatro
neumáticos,
o
-
si no es posible realizar este
control inmediatamente, circule con
prudencia a velocidad reducida. Esta alerta también se indica
cuando alguna de las ruedas no
va equipada con un sensor (por
ejemplo, con una rueda de repuesto de
tipo galleta o de chapa).
Consulte en la red PEUGEOT
o con
un taller cualificado para proceder a la
revisión del sistema o, si ha sufrido un
pinchazo, montar un neumático con
sensor sobre la llanta original.
Page 45 of 296
Puesto de conducción
43
DETECCIÓN DE SUBINFLADO CON REINICIALIzACIÓN
Sistema que controla automáticamente
la presión de los neumáticos durante la
circulación.
El sistema vigila la presión de los
cuatro neumáticos, desde el momento
en que el vehículo se pone en
movimiento.
Compara la información proporcionada
por los sensores de velocidad de las
ruedas con los valores de referencia,
que se deben reinicializar cada
vez que se ajuste la presión de
los neumáticos o cada vez que se
sustituya una rueda.
El sistema activa una alerta cuando
detecta que la presión de inflado
de uno o varios neumáticos es
insuficiente.El sistema de detección de
subinflado no sustituye la atención
del conductor.
Este sistema no le exime de controlar
mensualmente la presión de inflado de
los neumáticos (incluida la rueda de
repuesto) así como antes de realizar
un trayecto largo.
Circular con algún neumático poco
inflado degrada la adherencia a la
vía, aumenta la distancia de frenada
y provoca el desgaste prematuro de
los neumáticos, especialmente en
condiciones de circulación severas
(carga importante, alta velocidad,
trayectos largos).
Circular con algún neumático poco
inflado aumenta el consumo de
combustible. Los valores de presión de inflado
prescritos para el vehículo se
indican en la etiqueta de presión
de los neumáticos.
Para más información relativa a los
elementos de identificación, consulte el
apartado correspondiente.
El control de la presión de los
neumáticos se debe efectuar "en frío"
(con el vehículo parado desde hace
una hora o después de un trayecto
inferior a 10
km efectuado a velocidad
moderada).
En caso contrario (en caliente), añada
0,3
bares a los valores indicados en la
etiqueta.
LISTOS PARA SALIR
3
Page 46 of 296
Puesto de conducción
44
Alerta de subinflado
Se manifiesta mediante el
encendido fijo de este testigo,
acompañado de una señal sonora
y, en función del equipamiento, de
la indicación de un mensaje.
Antes de reinicializar el sistema,
asegúrese de que la presión
de los cuatro neumáticos se
adapta a las condiciones de utilización
del vehículo y es conforme a las
recomendaciones inscritas en la
etiqueta de presión de los neumáticos.
La alerta de subinflado solo es fiable
si se solicita la reinicialización del
sistema con la presión de los cuatro
neumáticos correctamente ajustada.
El sistema de detección de subinflado
no detecta si la presión es errónea en
el momento de la reinicialización.
La pérdida de presión detectada
no siempre supone una
deformación visible del neumático.
No se conforme con realizar un control
visual. La alerta permanece activada
hasta la reinicialización del
sistema.
F
Reduzca inmediatamente la
velocidad y evite realizar giros de
volante y frenadas bruscos.
F
Detenga el vehículo cuando las
condiciones de circulación lo
permitan.
F
En caso de pinchazo, utilice el
kit de reparación provisional de
neumáticos o la rueda de repuesto
(según versión),
o
F
Si dispone de un compresor
, por
ejemplo el del kit de reparación
provisional de neumáticos, controle
en frío la presión de los cuatro
neumáticos,
o
F
Si no le resulta posible efectuar
dicho control inmediatamente,
circule con precaución a velocidad
reducida.
Reinicialización
Es necesario reinicializar el sistema
después de realizar cualquier ajuste en
la presión de uno o varios neumáticos,
y después de cambiar una o varias
ruedas.
En el pilar central, en el lado del
conductor, hay una etiqueta en la que
se recuerda esta información.
Page 47 of 296
Puesto de conducción
45
La solicitud de reincialización del sistema se efectúa con el contacto puesto y el
vehículo parado:
-
A
través del menú de configuración del vehículo, para los vehículos
equipados con una pantalla.
-
A
través del botón situado en el tablero de a bordo, para los vehí\
culos sin
pantalla.
Pantalla A
F
Pulse la tecla
MENU para acceder
al menú general.
F
Pulse las teclas "
5" o "6" para
seleccionar el menú "Config.
vehículo" y luego valide mediante
OK.
F
Pulse las teclas "
5" o "6" para
seleccionar el menú "Reinici.
inflado", y luego valide mediante
OK.
Aparece
un mensaje para confirmar
la solicitud.
F
Confirme mediante la tecla
OK.Pantalla C
F
Pulse la tecla
MENU para acceder
al menú general.
F
Pulse las teclas "
5" o "6"
para seleccionar el menú
"Personalización-configuracióny
luego valide mediante OK.
F
Pulse las teclas "
5" o "6" para
seleccionar el menú "Definir los
parámetros del vehículo"y luego
valide mediante OK.
F
Pulse las teclas "
5" o "6" para
seleccionar el menú "Inflado de
los neumáticos", y luego el menú
"Reinicialización" y confirme
pulsando la tecla OK.
Un mensaje confirma la
reinicialización. Pantalla táctil
F
Pulse la tecla
MENU.
F
Seleccione el menú "
Conducción "
F
En la página secundaria,
seleccione "
Inicialización del
subinflado ".
Aparece un mensaje para confirmar la
solicitud de reinicialización.
F
Seleccione "Sí" o"No " y luego
valide.
Un mensaje confirma la
reinicialización.
LISTOS PARA SALIR
3
Page 48 of 296
Puesto de conducción
46
El sistema considera los nuevos
parámetros de presión registrados
como valores de referencia.La alerta de subinflado solo
es fiable si se solicita la
reinicialización del sistema
con la presión de las cuatro ruedas
correctamente ajustada.
Después de realizar cualquier
intervención en el sistema, es
necesario comprobar la presión
de los cuatro neumáticos y a
continuación reinicializarlo.
Cadenas para nieve
El sistema no debe reinicializarse
después de un montaje o desmontaje
de las cadenas para nieve.
Botón tablero de a bordo
F
Efectúe una pulsación prolongada
de este botón.
Una señal sonora confirma la
reincialización.
Anomalía de funcionamiento
Cuando se detecta un fallo de
funcionamiento en el sistema, el
testigo de subinflado parpadea y a
continuación permanece fijo, y el
testigo de servicio se enciende.
En tal caso, la vigilancia del subinflado
de los neumáticos no está garantizada.
Lleve el vehículo a la red PEUGEOT o
a un taller cualificado para la revisión
del sistema.
Page 49 of 296
Puesto de conducción
47
INDICADOR DE
MANTENIMIENT
O
Regula la periodicidad de las
revisiones en función del uso que se
haga del vehículo. Kilometraje hasta la siguiente
revisión superior a 1.000
km
Ejemplo: Quedan 4.800 kilómetros
por recorrer hasta la siguiente revisión.
Al poner el contacto, la pantalla indica
durante unos segundos:
Unos segundos después de poner
el contacto, se indica el nivel de
aceite, según versión, y luego
el cuentakilómetros recupera su
funcionamiento indicando los
kilometrajes total y parcial.
Kilometraje hasta la siguiente
revisión inferior a 1.000
km
Cada vez que se pone el contacto, la
llave parpadea durante unos segundos
y se indica el número de kilómetros
restantes: Unos segundos después de poner
el contacto, se indica el nivel de
aceite, según versión, y luego
el cuentakilómetros recupera su
funcionamiento habitual y la llave
permanece encendida, indicando
que rebe realizarse la revisión
próximamente.
Kilometraje previsto para la revisión
superado
Funcionamiento
Al poner el contacto, la llave que
simboliza las revisiones se enciende
durante unos segundos. La pantalla
del cuentakilómetros total indica el
número de kilómetros (redondeado por
defecto) que quedan hasta la siguiente
revisión.
Los plazos de revisión se calculan a
partir de la última puesta a cero del
indicador.
Dicho plazo está determinado por dos
parámetros:
-
el kilometraje recorrido;
-
el tiempo transcurrido desde la
última revisión. El kilometraje que queda por
recorrer puede estar ponderado
por el factor tiempo, en función
de los hábitos de circulación del
conductor
. Después de arrancar el motor, la llave
permanece encendida hasta que se
efectúe la revisión.
Para las versiones diésel BlueHDi,
esta alerta está acompañada del
encendido fijo del testigo de servicio,
desde que se pone el contacto.Cada vez que se pone el
contacto, la llave parpadea
durante unos segundos
y se indica el número de
kilómetros excedidos.
Para las versiones diésel
BlueHDi, la llave también puede
encenderse de manera anticipada,
en función del nivel de degradación del
aceite motor. La degradación del aceite
motor depende de las condiciones de
conducción del vehículo.
LISTOS PARA SALIR
3
Page 50 of 296
Puesto de conducción
48
Botón de puesta a cero del
contador kilométrico parcial
Si, después de esta operación,
quiere desconectar la batería,
bloquee el vehículo y espere al menos
cinco minutos. De lo contrario, la
puesta a cero no se memorizará.
Indicador del nivel de aceite del
motor
En función de la motorización de su
vehículo, al poner el contacto, se
indica el nivel de aceite del motor
durante unos segundos, después de la
información de mantenimiento. Nivel de aceite
correcto
Falta de aceite
El parpadeo de
"OIL", asociado al
testigo de servicio,
acompañado de una
señal sonora y un mensaje en pantalla,
indica una falta de aceite que podría
deteriorar el motor.
Si se confirma la falta de aceite
verificándolo con la varilla, complete el
nivel imperativamente.
Anomalía del
indicador de nivel
de aceite
El parpadeo de "OIL-
-" indica un fallo de
funcionamiento del indicador del nivel
de aceite del motor. Consulte en la red
PEUGEOT o en un taller cualificado.
La comprobación del nivel solo
es válida si se realiza en suelo
horizontal con el motor parado
desde más de 30 minutos antes. Varilla de nivel
A = máximo: nunca rebase
este nivel, ya que un exceso
de aceite puede provocar
daños en el motor.
Consulte enseguida con la
red PEUGEOT o con un taller
cualificado.
B = mínimo: complete el
nivel por el tapón de llenado
de aceite con el tipo de
aceite adecuado según la
motorización.
Reostato de luces
Contacto puesto, pulse
el botón hasta que
aparezcan unos ceros.
Luces encendidas, pulse
el botón para variar la
intensidad de la iluminación
del puesto de conducción.
Cuando la iluminación
alcanza el reglaje mínimo
(o máximo), suelte el botón y vuelva
nuevamente a pulsarlo para aumentar
la intensidad (o disminuirla).
Cuando la iluminación alcanza la
intensidad deseada, suelte el botón.
Puesta a cero
Su Servicio Oficial PEUGEOT u
otro taller cualificado realizan esta
operación después de cada revisión.
Si ha efectuado usted mismo
la revisión de su vehículo, el
procedimiento de puesta a cero es el
siguiente:
-
Corte el contacto.
-
Pulse el botón de puesta a cero
del cuentakilómetros parcial,
manteniéndolo pulsado.
-
Ponga el contacto.
La pantalla del cuentakilómetros
comenzará una cuenta atrás.
Cuando la pantalla indique "
= 0",
suelte el botón; la llave desaparecerá.
