Peugeot Partner Tepee 2016 Manual del propietario (in Spanish)

79

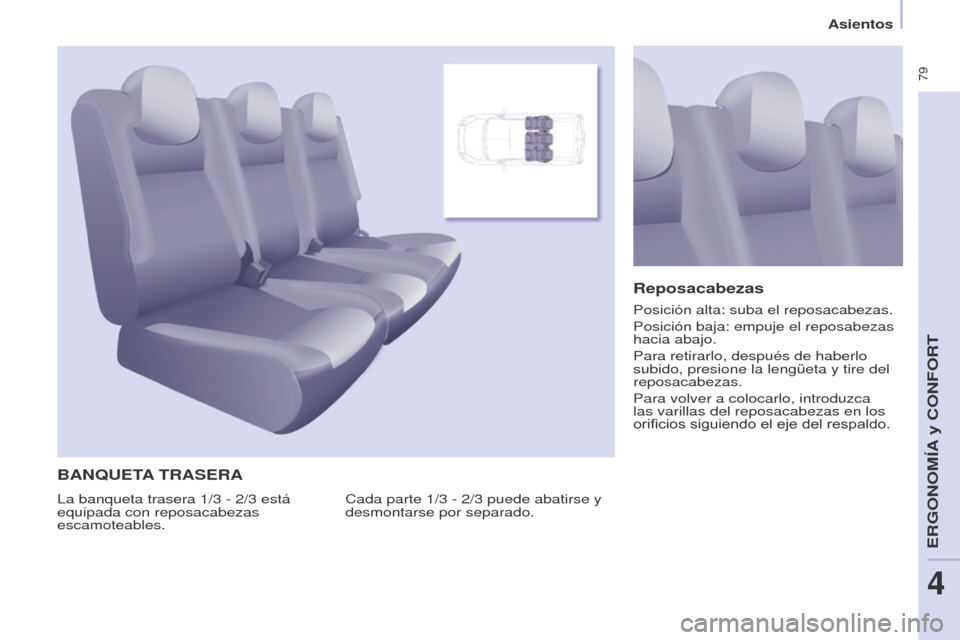

Asientos
BANqUETA TRASERA
Cada parte 1/3 - 2/3 puede abatirse y
desmontarse por separado.
Reposacabezas
La banqueta trasera 1/3 - 2/3 está
equipada con reposacabezas
escamoteables. Posición alta: suba el reposacabezas.
Posición baja: empuje el reposabezas
hacia abajo.
Para retirarlo, después de haberlo
subido, presione la lengüeta y tire del
reposacabezas.
Para volver a colocarlo, introduzca
las varilla
s del reposacabezas en los
orificios siguiendo el eje del respaldo.
ERGONOM

80
Asientos

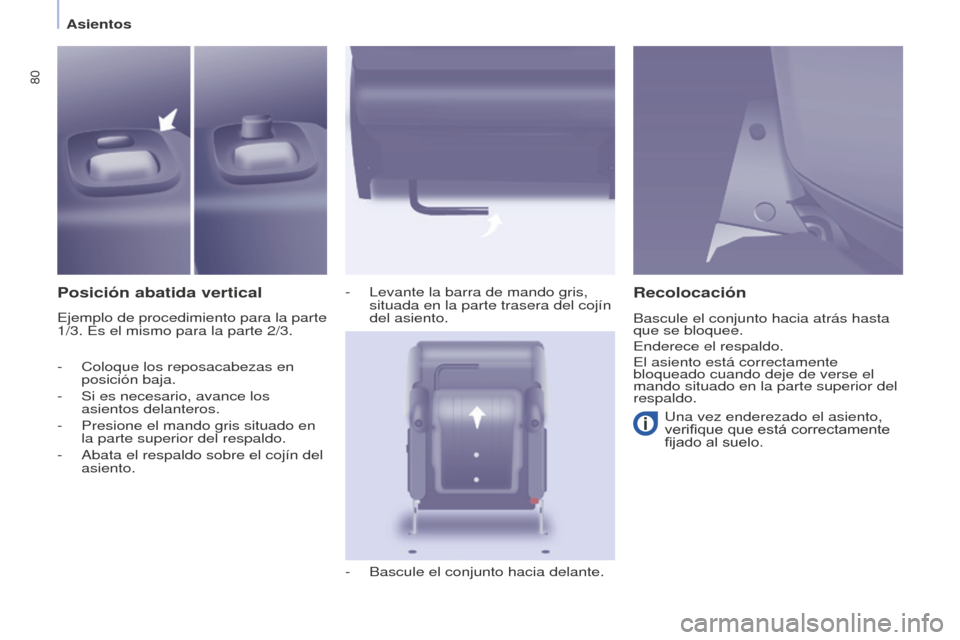

Posición abatida vertical
Ejemplo de procedimiento para la parte
1/3. Es el mismo para la parte 2/3.-

Levante la barra de mando gris,
situada en la parte trasera del cojín
del asiento.
-


Bascule el conjunto hacia delante.
Recolocación
Una vez enderezado el asiento,
verifique que está correctamente
fijado al suelo.
-

Coloque los reposacabezas en
posición baja.
-


Si es necesario, avance los
asientos delanteros.
-

Presione el mando gris situado en
la parte superior del respaldo.
-

Abata el respaldo sobre el cojín del
asiento. Bascule el conjunto hacia atrás hasta
que se bloquee.
Enderece el respaldo.
El asiento está correctamente
bloqueado cuando deje de verse el
mando situado en la parte superior del
respaldo.

81
Asientos

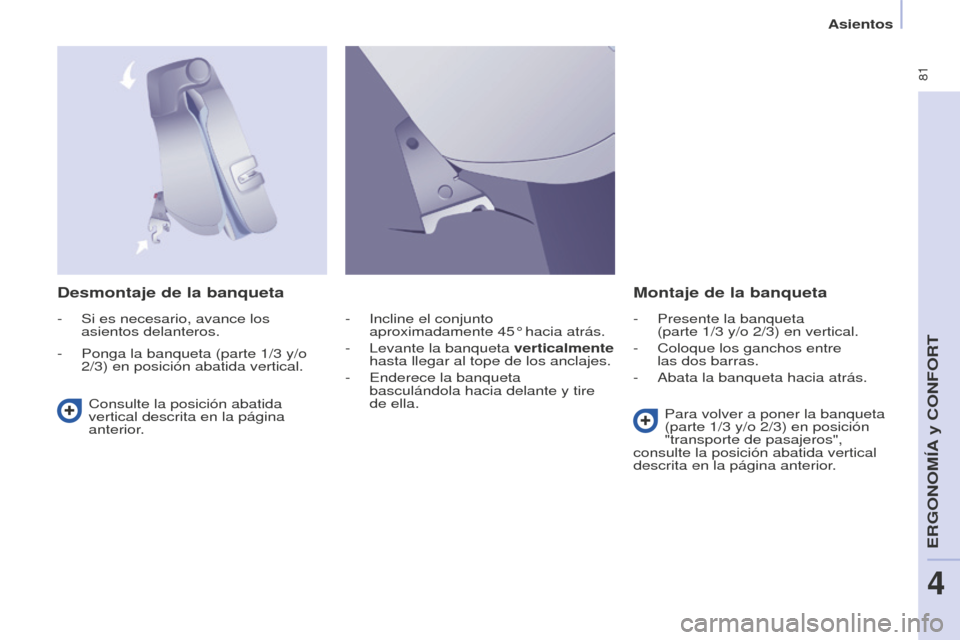

Desmontaje de la banquetaMontaje de la banqueta
Consulte la posición abatida
vertical descrita en la página
anterior. Para volver a poner la banqueta
(parte 1/3
y/o 2/3) en posición
"transporte de pasajeros",
consulte la posición abatida vertical
descrita en la página anterior.
-

Incline el conjunto
aproximadamente 45° hacia atrás.
-

Levante la banqueta
verticalmente
hasta llegar al tope de los anclajes.
-
Enderece la banqueta
basculándola hacia delante y tire
de ella.
-


Si es necesario, avance los
asientos delanteros.
-


Ponga la banqueta (parte 1/3
y/o
2/3) en posición abatida vertical. -
Presente la banqueta

(parte 1/3 y/o 2/3) en vertical.
-
Coloque los ganchos entre

las dos barras.
-
Abata la banqueta hacia atrás.
ERGONOM

82
Asientos
ASIENTO TRASEROS (5 PLAzAS)Reposacabezas
Cada asiento se puede desmontar
individualmente.
Al enderezar un asiento en posición
sentada o después de retirarlo y
volverlo a colocar, verifique que queda
correctamente fijado al suelo.
Los tres asientos traseros
independientes están equipados con
reposacabezas escamoteables.
El respaldo del asiento central, abatido
sobre el cojín del asiento, dispone
de un tablero que hace la función de
bandeja con portavasos. Posición alta: levántelo y súbalo.
Posición baja: empuje hacia abajo
para bajarlo.
Para retirarlo, después de haberlo
subido, presione la lengüeta y levante
el reposacabezas.
Para volver a colocarlo, introduzca
las varillas del reposacabezas en los
orificios respetando el eje del respaldo.

83
Asientos

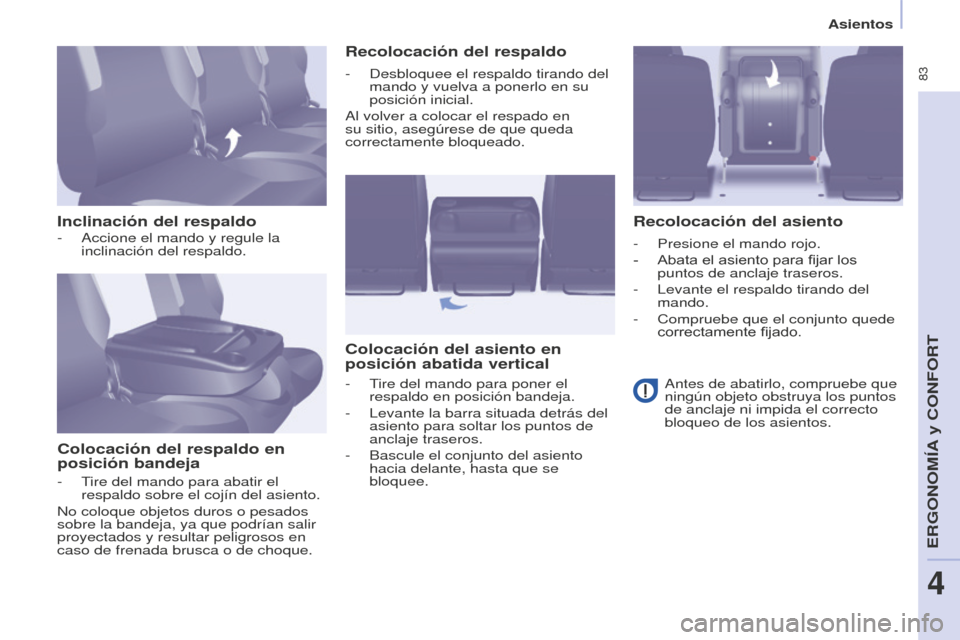

Inclinación del respaldoColocación del respaldo en
posición bandeja Recolocación del respaldo
Colocación del asiento en
posición abatida vertical Recolocación del asiento
- Accione el mando y regule la
inclinación del respaldo.
-

T
ire del mando para abatir el
respaldo sobre el cojín del asiento.
No coloque objetos duros o pesados
sobre la bandeja, ya que podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque. -

Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Al volver a colocar el respado en
su sitio, asegúrese de que queda
correctamente bloqueado.
-


T
ire del mando para poner el
respaldo en posición bandeja.
-

Levante la barra situada detrás del
asiento para soltar los puntos de
anclaje traseros.
-


Bascule el conjunto del asiento
hacia delante, hasta que se
bloquee.-

Presione el mando rojo.
-

Abata el asiento para fijar los
puntos de anclaje traseros.
-


Levante el respaldo tirando del
mando.
-


Compruebe que el conjunto quede
correctamente fijado.Antes de abatirlo, compruebe que
ningún objeto obstruya los puntos
de anclaje ni impida el correcto
bloqueo de los asientos.
ERGONOM

84
Asientos

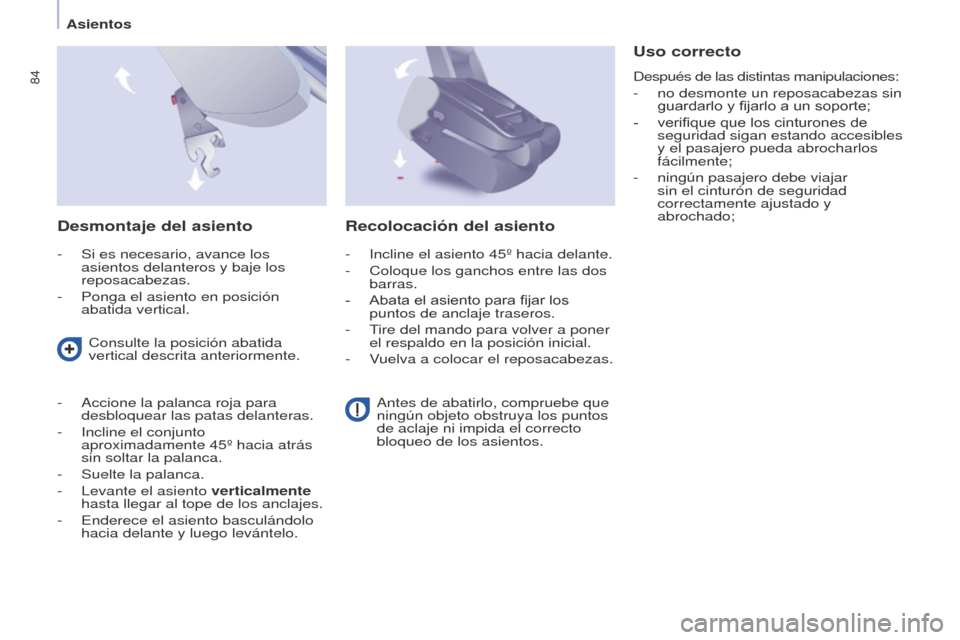

Desmontaje del asiento
- Si es necesario, avance los
asientos delanteros y baje los
reposacabezas.
-

Ponga el asiento en posición
abatida vertical.
Uso correcto
Después de las distintas manipulaciones:
-
no desmonte un reposacabezas sin
guardarlo y fijarlo a un soporte;
-


verifique que los cinturones de
seguridad sigan estando accesibles
y el pasajero pueda abrocharlos
fácilmente;
-


ningún pasajero debe viajar
sin el cinturón de seguridad
correctamente ajustado y
abrochado;
Consulte la posición abatida
vertical descrita anteriormente.
-


Accione la palanca roja para
desbloquear las patas delanteras.
-


Incline el conjunto
aproximadamente 45º hacia atrás
sin soltar la palanca.
-


Suelte la palanca.
-


Levante el asiento

verticalmente
hasta llegar al tope de los anclajes.
-

Enderece el asiento basculándolo
hacia delante y luego levántelo.
Recolocación del asiento
- Incline el asiento 45º hacia delante.
-
Coloque los ganchos entre las dos
barras.
-


Abata el asiento para fijar los
puntos de anclaje traseros.
-


T
ire del mando para volver a poner
el respaldo en la posición inicial.
-

V
uelva a colocar el reposacabezas.
Antes de abatirlo, compruebe que
ningún objeto obstruya los puntos
de aclaje ni impida el correcto
bloqueo de los asientos.

85
Asientos
Reposacabezas
Son de tipo escamoteable.
Posición alta: presione la lengüeta y
suba el reposacabezas.
Posición baja: presione la lengüeta y
empuje hacia abajo el reposacabezas.
Para retirarlo: colóquelo en posición
alta, levántelo y retírelo.
Guárdelo en el interior del vehículo y
fíjelo.
Para volver a colocarlo: introduzca
las varillas del reposacabezas en los
orificios siguiendo el eje del respaldo.
Todos los asientos son desmontables y
deben colocarse en el emplazamiento
establecido, indicado en su etiqueta.
Los asientos de la segunda y la tercera
fila son independientes y modulables.
ASIENTOS TRASEROS (7 PLAzAS)
ERGONOM

86
Asientos
Asiento lateral izquierdo
Tipos de asiento de la segunda fila
Tipos de asiento de la tercera fila
Asiento central Asiento lateral derecho
Asiento lateral derecho
Asiento lateral izquierdo

87
Asientos

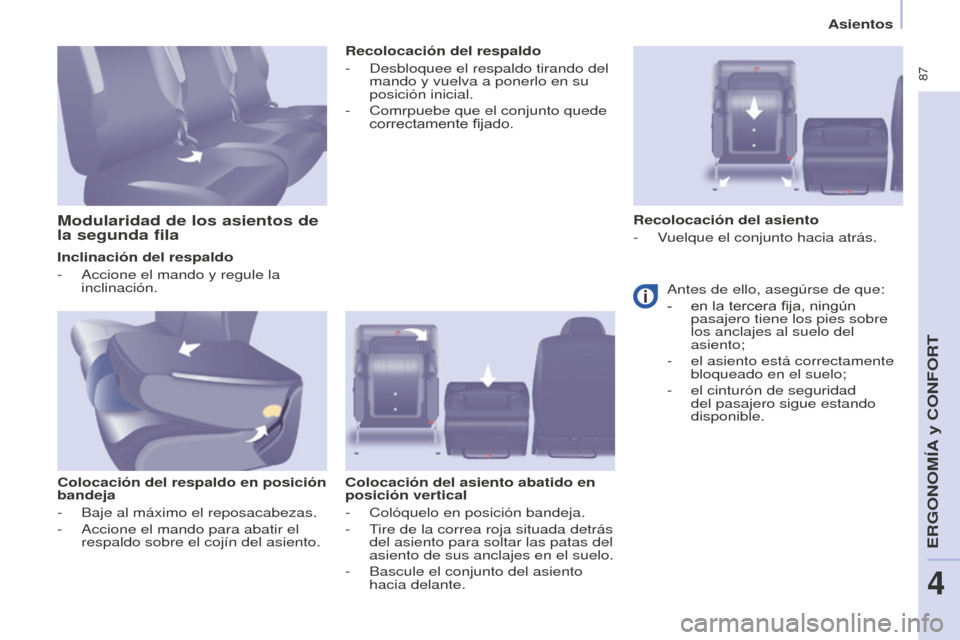

Inclinación del respaldo
-

Accione el mando y regule la
inclinación.
Colocación del respaldo en posición
bandeja
-


Baje al máximo el reposacabezas.
-


Accione el mando para abatir el
respaldo sobre el cojín del asiento. Recolocación del respaldo
-


Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
-


Comrpuebe que el conjunto quede
correctamente fijado.
Colocación del asiento abatido en
posición vertical
-


Colóquelo en posición bandeja.
-


T

ire de la correa roja situada detrás
del asiento para soltar las patas del
asiento de sus anclajes en el suelo.
-

Bascule el conjunto del asiento
hacia delante.
Modularidad de los asientos de
la segunda filaRecolocación del asiento
-
V
uelque el conjunto hacia atrás.
Antes de ello, asegúrse de que:
-

en la tercera fija, ningún
pasajero tiene los pies sobre
los anclajes al suelo del
asiento;
-


el asiento está correctamente
bloqueado en el suelo;
-


el cinturón de seguridad
del pasajero sigue estando
disponible.
ERGONOM

88
Asientos

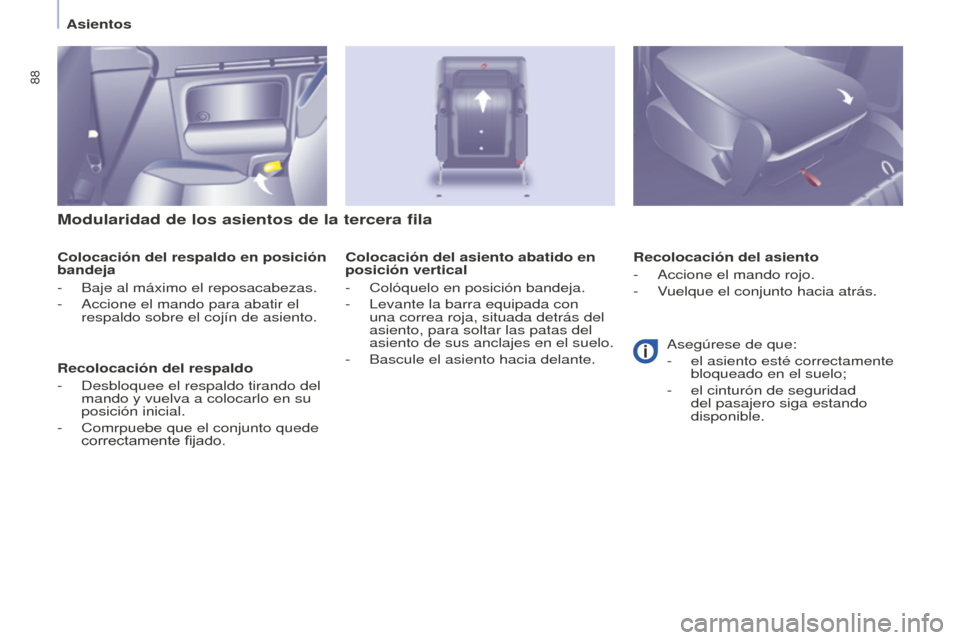

Modularidad de los asientos de la tercera fila
Colocación del respaldo en posición
bandeja
-
Baje al máximo el reposacabezas.
-


Accione el mando para abatir el
respaldo sobre el cojín de asiento.
Recolocación del respaldo
-


Desbloquee el respaldo tirando del
mando y vuelva a colocarlo en su
posición inicial.
-


Comrpuebe que el conjunto quede
correctamente fijado. Recolocación del asiento
-


Accione el mando rojo.
-


V
uelque el conjunto hacia atrás.
Colocación del asiento abatido en
posición vertical
-

Colóquelo en posición bandeja.
-


Levante la barra equipada con
una correa roja, situada detrás del
asiento, para soltar las patas del
asiento de sus anclajes en el suelo.
-


Bascule el asiento hacia delante. Asegúrese de que:
-


el asiento esté correctamente
bloqueado en el suelo;
-


el cinturón de seguridad
del pasajero siga estando
disponible.
