Peugeot Partner Tepee 2016 Návod k obsluze (in Czech)

149
Tažení přívěsu
Partner-2-VP_cs_Chap06_Accessoire_ed02-2015
Správné používání
Při určitých náročných provozních
podmínkách (tažení přívěsu s
maximální povolenou hmotností
do prudkého svahu za vysokých
venkovních teplot) motor omezí
automaticky svůj výkon. V takovém
případě automatické vypnutí
klimatizace umožní zvýšení
disponibilního výkonu motoru.
Pneumatiky
Kontrolujte tlak vzduchu v
pneumatikách vozidla i přívěsu,
dodržujte předepsané hodnoty.Kapitola 7, část "Náplně".Pokud se rozsvítí kontrolka
teploty chladicí kapaliny, co
nejdříve zastavte vozidlo a
vypněte motor. Brzdy
Tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřazujte na nižší rychlostní stupeň,
brzděte plynule.
Tažné zařízení
Doporučujeme Vám používat originální
tažná zařízení a propojovací svazky
PEUGEOT, které byly již při návrhu
vozidla testovány a schváleny pro
používání s vozidlem, a svěřit jejich
montáž servisu sítě PEUGEOT.
V případě montáže mimo síť
PEUGEOT musí být tato provedena
povinně s použitím připraveného
elektrického zapojení v zadní části
vozidla a v souladu s doporučeními
výrobce vozidla.
V souladu s obecnými pravidly,
uvedenými výše, Vás upozorňujeme
na riziko spojené s montáží tažného
zařízení pro přívěs nebo elektrického
příslušenství, které nebylo schváleno
společností Automobiles PEUGEOT.
Tato montáž může způsobit poruchu
elektronických systémů Vašeho
vozidla. Vždy se předem informujte u
výrobce vozidla.
Boční vítr
Citlivost vozidla na nárazy bočního
větru je zvýšená, jezděte plynule a
přizpůsobte rychlost.
ABS/ESC
Systém ABS nebo ESC ovládá pouze
vozidlo, nikoli přívěs či karavan.
Parkovací asistent
Zadní parkovací asistent není funkční
u vozidla táhnoucího přívěs.
Kapitola 9, část "Identifikační
prvky".
DOPL
KY
6

150
Tažení přívěsu
Partner-2-VP_cs_Chap06_Accessoire_ed02-2015
TAžNÉ ZAŘÍZENÍ S ODNÍMA-TELNOU KOULÍ "LABUTÍ KRK"
NA KLÍČ, DEMONTOVATELNOU BEZ NÁŘADÍ
Představení
Koule tažného zařízení "labutí
krk" může být demontována a
namontována zpět snadno a rychle.
Nepotřebujete k tomu žádné nářadí.
Doporučení pro montáž a před
každým použitím
Následujícím způsobem ověřte, že je
koule "labutí krk" řádně zajištěna:
-
zelená značka otočného ovladače
je viditelná,
-
bezpečnostní zámek kolečka je
otočen směrem dozadu,
-
bezpečnostní zámek je zavřený a
klíč vytažený; otočným ovladačem
již nelze manipulovat,
-
koule "labutí krk" se v držáku v
žádném případě nesmí pohybovat.
Při připojování přívěsu nezapomeňte
zapojit propojovací elektrický svazek.
Montáž

151
Tažení přívěsu
Partner-2-VP_cs_Chap06_Accessoire_ed02-2015
Během používání
Nikdy neodjišťujte zařízení, pokud
je přívěs nebo nosič nákladu připojen
ke kouli.
Po použití
V případě jízdy bez přívěsu nebo
nosiče nákladu musí být koule sejmuta
a do držáku je nutno zasunout krytku.
Toto opatření platí zejména v případě,
kdy by koule "labutí krk" mohla bránit
dobré viditelnosti registrační značky
nebo osvětlení.Demontáž
Údržba
Správná funkce je možná, pouze
pokud jsou koule a její držák čisté.
Před mytím vozidla vysokotlakým
proudem vody musí být koule
demontována a do držáku zasunuta
krytka.
DOPL
KY
6

152
Partner-2-VP_cs_Chap06_Accessoire_ed02-2015
DALšÍ PŘÍSLUšENSTVÍ
Značkové příslušenství a díly jsou
uzpůsobené pro Vaše vozidlo, jejich
spolehlivost a bezpečnost byla
testována a schválena. K dispozici je
široká nabídka značkových doplňků a
originálních náhradních dílů.
V nabídce je ještě další řada
příslušenství pro zvýšení pohodlí, pro
volný čas a pro údržbu vozidla:
Alarm proti vniknutí, značení okenních
skel, lékárnička, bezpečnostní vesta,
přední a zadní parkovací asistent,
výstražný trojúhelník, bezpečnostní
šrouby pro hliníkové ráfky, ...
Potahy kompatibilní s bočními airbagy
pro přední sdadla, lavici, pryžové
koberce, kovralové koberce, sněhové
řetězy, sluneční clony, nosič jízdního
kola na zadní výklopné dveře, ...
Aby se předešlo blokování pedálů:
-
dbejte na správnou polohu koberců
a jejich přichycení,
-
nikdy nepokládejte několik koberců
na sebe. Autorádia, hands-free sady,
reproduktory

, měnič CD, navigace,
USB Box, video souprava, ...
Bez ohledu na širokou nabídku audio
a telematických systémů nabízených
na trhu je z důvodu technických
požadavků souvisejících s montáží
těchto typů výrobků nutno dbát na
specifika jednotlivých přístrojů a jejich
kompatibilitu se sériovým vybavením
vozidla. Informujte se proto nejprve v
obchodní síti PEUGEOT.
Maximální zatížení střešních tyčí
-
Příčné tyče na podélných tyčích:
75 kg (tyto tyče nejsou kompatibilní
se střechou Zénith ).
Montáž radiokomunikačních
vysílačů
Před montáží radiokomunikačních
vysílačů jako dodatečného vybavení
s vnější anténou na vozidle Vám
doporučujeme obrátit se na servis sítě
PEUGEOT

.
Ve značkové síti PEUGEOT se dozvíte
charakteristiky vysílačů (frekvenční
pásmo, maximální výstupní výkon,
poloha antény, specifické montážní
podmínky), které lze do vozidla
namontovat v souladu se Směrnicí
o elektromagnetické kompatibilitě
automobilů (2004/104/EU). Lapače nečistot za přední a zadní kola,
hliníkové ráfky 15/17 palců, obložení
podběhů kol, kožený volant, ...
Kapalina do ostřikovačů, přípravky pro
čištění a údržbu interiéru a exteriéru,
náhradní žárovky
, ...
Montáž elektrického vybavení
nebo příslušenství, které není v
nabídce společnosti Automobiles
PEUGEOT, může způsobit poruchu
elektronických systémů vozidla. Mějte,
prosím, na paměti toto upozornění.
Doporučujeme Vám obrátit se na
zástupce naší značky pro informace o
nabízené řadě doplňků a příslušenství.
V některých zemích prodeje jsou
bezpečnostní vesta, výstražné
trojúhelníky a náhradní žárovky
součástí povinné výbavy vozidla.
V

153
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015

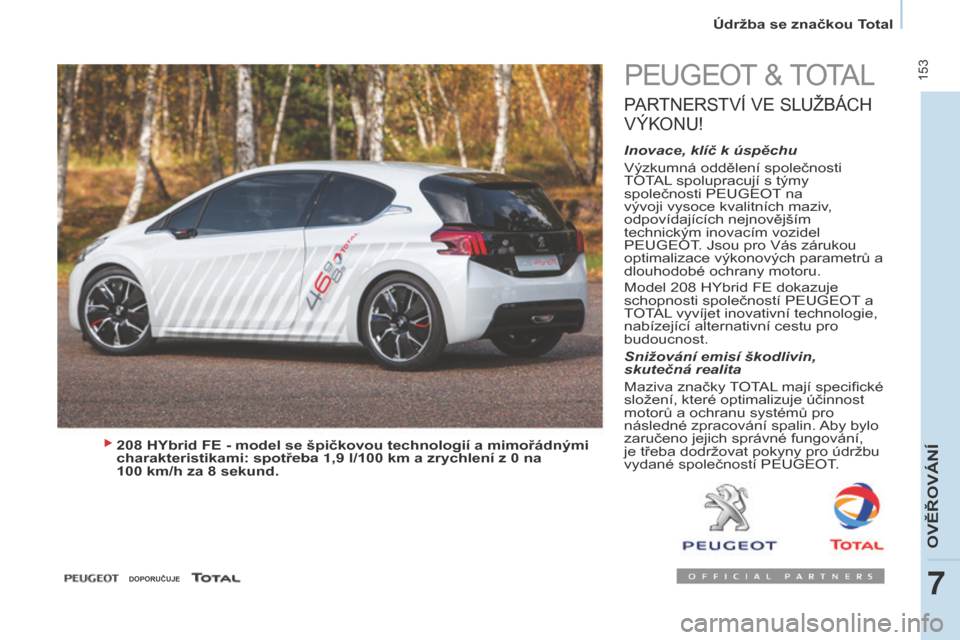

Údržba se značkou Total
PEUGEOT & TOTAL
PARTNERSTVÍ VE SL UŽBÁCH
V Ý

KONU
!
Inovace, klíč k úspěchu
Výzkumná oddělení společnosti
TOTAL spolupracují s týmy
společnosti PEUGEOT na
vývoji vysoce kvalitních maziv,
odpovídajících nejnovějším
technickým inovacím vozidel
PEUGEOT. Jsou pro Vás zárukou
optimalizace výkonových parametrů a
dlouhodobé ochrany motoru.
Model 208
HYbrid FE dokazuje
schopnosti společností PEUGEOT

a
TOTAL vyvíjet inovativní technologie,
nabízející alternativní cestu pro
budoucnost.
208 HYbrid FE - model se špičkovou technologií a mimořádnými
charakteristikami: spotřeba 1 ,9 l/100 km a zrychlení z 0 na
100 km/h za 8 sekund.
Snižování emisí škodlivin,
skutečná realita
Maziva značky TOTAL mají specifické
složení, které optimalizuje účinnost
motorů a ochranu systémů pro
následné zpracování spalin. Aby bylo
zaručeno jejich správné fungování,
je třeba dodržovat pokyny pro údržbu
vydané společností PEUGEOT.
DOPORUČUJE
OVĚŘOVÁNÍ
7

154
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
OTEVÍRÁNÍ KAPOTY MOT ORU
Vzpěra kapoty
Upevněte vzpěru do příslušného
uložení, označeného samolepkou
na plechu na levé straně vozidla, pro
zajištění kapoty v otevřené poloze.
Před zavřením kapoty vraťte vzpěru do
jejího úchytu (bez použití přílišné síly).
Zvenku
Mírně nadzvedněte kapotu zasunutím
ruky naplocho, dlaní směrem dolů, aby
byl lepší přístup k ovládací páčce.
Zatlačte páčku směrem doleva a
otevřete kapotu.
V interiéru
Přitáhněte směrem k sobě ovladač
nacházející se pod palubní deskou.
Kapota motoru je nyní odjištěná.
Zavírání kapoty
Sklopte kapotu a těsně před zavřením
ji pusťte. Ověřte její řádné zajištění.
Vyhněte se manipulaci s kapotou za
silného větru.
Otevření kapoty

155
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
BENZÍNOVÝ MOTOR
1. Nádržka ostřikovače čelního skla.
2.
Pojistková skříňka.
3.
Nádržka chladicí kapaliny motoru.
Připojení baterie :
+
Kovový bod kladného pólu.
-
Kovový bod záporného pólu
(kostra).
Při všech zásazích v motorovém prostoru buďte velmi opatrní.
4.
Nádržka brzdové a spojkové
kapaliny.
5.
Vzduchový filtr.
6.
Ruční měrka oleje. 7.
Otvor pro doplňování motorového
oleje.
8.
Nádržka kapaliny posilovače řízení.
OVĚŘOVÁNÍ
7
Motorov

156
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
NAFTOVÝ MOTOR
4. Nádržka brzdové a spojkové
kapaliny.
5.
Vzduchový filtr.
6.
Ruční měrka oleje. 7.
Otvor pro doplňování motorového oleje.
8. Nádržka kapaliny posilovače řízení.
9.
Ruční plnicí čerpadlo palivového
okruhu.
1.
Nádržka ostřikovače čelního skla.
2.
Pojistková skříňka.
3.
Nádržka chladicí kapaliny motoru.
Připojení baterie :
+
Kovový bod kladného pólu.
-
Kovový bod záporného pólu
(kostra).
Při všech zásazích v motorovém prostoru buďte velmi opatrní.
Motorov

157
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
NÁPLNĚ
Výměna oleje
Výměna motorového oleje musí
být prováděna v předepsaných
intervalech v souladu s plánem
údržby sestaveném výrobcem vozidla.
Seznamte se s ním v servisu sítě
PEUGEOT.
Než začnete olej dolévat, vytáhněte
ruční měrku.
Po doplnění zkontrolujte hladinu (nikdy
nepřekročte maximum).
Před zavřením kapoty našroubujte na
plnicí hrdlo uzávěr.
Množství brzdové kapaliny
Výměna musí být prováděna v
intervalech uvedených v plánu údržby
sestaveném výrobcem vozidla.
Používejte kapalinu doporučenou
výrobcem vozidla, která odpovídá
normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI a MAXI na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejdříve zkontrolovat v
servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Kontrolky
Jestliže budete nuceni
demontovat / namontovat zpět
kryt motoru, manipulujte s ním
opatrně, aby nedošlo k poškození
připevňovacích příchytek.
Množství motorového oleje
Tuto kontrolu doporučujeme provádět
každých 5 000 km a olej mezi
jednotlivými výměnami v případě
potřeby doplňovat.
Kontrola se provádí s vozidlem ve
vodorovné poloze, při studeném
motoru, pomocí ruční měrky
.
Ruční měrka
Volba typu oleje
Použitý olej musí v každém případě
odpovídat požadavkům výrobce
vozidla, v souladu s plánem údržby.
Následující úkony slouží k běžnému
udržování vozidla v dobrém
provozním stavu. Seznamte se s
nimi v servisu sítě PEUGEOT nebo v
dokumentu Sešit údržby, záruční list a
záruční podmínky, který je v deskách
spolu s vozovou dokumentací.
Ověřování podle kontrolek na
přístrojové desce je popsáno v
kapitole 3, část "Místo řidiče".
Na měrce jsou 2
značky:
A = maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servis sítě PEUGEOT nebo
na jiný odborný servis.
B = minimum.
Hladina nesmí být nikdy
pod touto značkou.
Pro zachování
spolehlivosti motoru a
zařízení pro omezování
emisí škodlivin je
zakázáno přidávat do
motorového oleje přísady.
OVĚŘOVÁNÍ
7
Hladina n

158
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
Množství chladicí kapaliny
Používejte výhradně kapalinu
doporučenou výrobcem vozidla.
V opačném případě hrozí vážné
poškození motoru Vašeho vozidla.
Když je motor zahřátý, je teplota
chladicí kapaliny regulována
elektrickým ventilátorem. Protože
ventilátor může být v činnosti i po
vypnutí zapalování a navíc je chladicí
okruh pod tlakem, vyčkejte se
zásahem nejméně jednu hodinu po
zastavení motoru.
Abyste předešli nebezpečí popálení:
povolte nejprve uzávěr o 1/4
otáčky

,
aby mohl klesnout tlak v okruhu. Po
poklesu tlaku sejměte uzávěr a dolijte
chladicí kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejdříve zkontrolovat v
servisu sítě PEUGEOT.
Množství kapaliny posilovače
řízení
Vozidlo musí stát na rovném podkladu
a motor být studený. Vyšroubujte
uzávěr spojený s měrkou a ověřte
polohu hladiny, která se musí nacházet
mezi značkami MINI a MAXI. Pro regeneraci filtru je doporučeno jet,
jakmile to umožní dopravní situace,
rychlostí 60 km/h nebo vyšší po dobu
alespoň pěti minut (až do zmizení
hlášení a zhasnutí kontrolky "Service").
V průběhu regenerace filtru může být
pod palubní deskou slyšet činnost relé.
Pokud zůstane hlášení zobrazené a
kontrolka "Service" rozsvícená, obraťte
se na servis sítě PEUGEOT
nebo na
jiný odborný servis.
Doplňování
Hladina se musí nacházet mezi
značkami MINI a MAXI na expanzní
nádobce. Je-li nutno doplnit více
než 1
litr kapaliny

, nechte okruh
zkontrolovat v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Množství kapaliny ostřikovače
skel a světlometů
Pro optimální čisticí schopnost
a z důvodu Vaší bezpečnosti
doporučujeme používat produkty z
nabídky PEUGEOT.
Aby byla zaručena optimální čistící
schopnost a mrazuvzdornost kapaliny,
nesmí být doplňována nebo nahrazena
vodou.
Objem nádržky kapaliny ostřikovače
skel: přibližně 3
l.
Pokud je V

aše vozidlo vybaveno
ostřikovači světlometů, činí objem
nádržky 6
l.
Množství aditiva do nafty
(naftový motor s filtrem
pevných částic)
Doplňování
Doplnění aditiva musí být povinně a
bezodkladně provedeno v servisu sítě
PEUGEOT nebo v jiném odborném
servisu.
Upotřebené náplně
Zabraňte dlouhodobějšímu styku
opotřebeného oleje s pokožkou.
Brzdová kapalina je zdraví škodlivá a
velmi korozívní.
Nevylévejte opotřebený olej, brzdovou
kapalinu nebo chladicí kapalinu do
kanalizace ani do půdy. K jejich sběru
slouží speciální kontejnery v servisní
síti PEUGEOT.
Minimální množství aditiva je
signalizováno rozsvícením kontrolky
"Service", doprovázené zvukovým
signálem a hlášením na displeji.
Když se kontrolka rozsvítí za chodu
motoru, znamená to, že se začíná
zaplňovat filtr pevných částic (jízdní
podmínky městského typu po velmi
dlouhou dobu: nízká rychlost, dlouhé
dopravní zácpy, ...).
Hladina n\341pln\355
