159
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
Kontroly
KONTROLY
Filtr s

aktivním uhlím a pylový filtrFiltr pevných částic (naftový
motor)
Údržba filtru pevných částic musí být
prováděna v servisu sítě PEUGEOT.
Při akceleraci po delší jízdě vozidla
velmi nízkou rychlostí nebo chodu
motoru na volnoběh můžete výjmečně
zaznamenat emise vodních par z
výfuku. Vodní páry nemají žádný vliv
na chování vozidla ani na životní
prostředí.
Akumulátor
Před zimním obdobím nechte
akumulátor zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném
servisu.
Brzdové destičky
Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných
ve městě a na krátké trasy. Může být
nutné nechat zkontrolovat stav brzd i v
období mezi pravidelnými prohlídkami.
Vyjma případu úniku z okruhu
znamená pokles hladiny brzdové
kapaliny opotřebení brzdových
destiček.
Stav opotřebení brzdových
kotoučů / brzdových bubnů
Pro veškeré informace týkající se
kontroly stavu opotřebení brzdových
kotoučů / brzdových bubnů se obraťte
na servis sítě PEUGEOT.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy nebo
zjištění ztráty účinnosti tohoto systému
vyžaduje provedení jeho seřízení i v
období mezi dvěma prohlídkami.
Nechte systém zkontrolovat v
servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Olejový filtr
Měňte filtr pravidelně, podle pokynů v
plánu údržby připraveném výrobcem
vozidla.
Přístup k filtru pro jeho výměnu je
umožněn přes dvířka.
Filtr s aktivním uhlím zajišťuje
nepřetržité a účinné zachycování
prachu.
Zanesený pylový filtr může snížit
výkonnost klimatizace a způsobovat
vznik nežádoucích pachů.
Doporučujeme Vám upřednostnit
kombinovaný pylový filtr. Díky jeho
specifickému aktivnímu druhému
filtru zlepšuje kvalitu vzduchu v
interiéru a přispívá k čistotě v prostoru
pro cestující (omezení alergických
příznaků, nepříjemných zápachů a
usazování mastnoty).
Intervaly pro výměnu jsou uvedeny v
dokumentu Sešit údržby, záruční list a
záruční podmínky. V závislosti na okolním prostředí
(prašnost, ...) a způsobu používání
vozidla (jízda po městě, ...) měňte filtr v
případě potřeby dvakrát častěji.
OVĚŘOVÁNÍ
7

160
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
Kontroly
Správné používání
Používejte pouze přípravky
doporučené společností PEUGEOT
nebo přípravky s rovnocennou kvalitou
a charakteristikami.
Pro optimalizaci činnosti tak důležitých
skupin, jako je brzdový okruh, vybrala
a nabízí společnost PEUGEOT
specifické přípravky.
Vypouštění vody z naftového
filtru Mechanická převodovka
Nechte kontrolovat hladinu podle plánu
údržby stanoveného výrobcem.
Aby nedošlo k poškození
elektrických zařízení ve vozidle, je
výslovně zakázáno provádět mytí
motorového prostoru vysokotlakým
proudem vody.
Po umytí vozidla či v zimním období se
na brzdových kotoučích a destičkách
může usazovat vlhkost či vytvářet
námraza, což může snížit účinnost
brzdění. Přibrzďujte mírně během jízdy,
aby se brzdové obložení takto vzniklým
teplem vysušilo a odmrazilo.
Jestliže se rozsvítí tato
kontrolka, je třeba vypustit z
filtru vodu. Vypuštění je nutno
provádět pravidelně při každé
výměně motorového oleje.
Motory HDi využívají špičkové
moderní technologie. Všechny
zásahy smějí být prováděny pouze
odborníky se specifickou kvalifikací,
kterou Vám může zaručit servisní síť
PEUGEOT.
Podle země prodeje. Pro vypuštění vody povolte vypouštěcí
šroub, nacházející se na tělese filtru.
Nechte vytéci všechnu vodu z
průhledného potrubí, poté utáhněte
vypouštěcí šroub.

161
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
DOPLŇOVÁNÍ PALIVA
Minimální zásoba

paliva
Doplňování paliva
Při čerpání paliva musí být motor
vypnutý.
-
Otevřete dvířka uzávěru nádrže.
-
Zasuňte klíček a otočte jím o čtvrt
otáčky.
-
Sundejte uzávěr a zavěste jej na
patku umístěnou na vnitřní straně
dvířek.
Při čerpání paliva brání speciální
mechanický systém otevření
levých bočních posuvných dveří.
Když je klapka uzávěru otevřená,
dbejte na to, aby se nikdo nepokoušel
tyto dveře otevřít.
Po zavření klapky se mohou boční
posuvné dveře zablokovat - přitáhněte
dveře pro jejich zavření, poté je budete
moci znovu otevřít.
Když je dosaženo minimální
množství paliva v nádrži,
rozsvítí se tato kontrolka. Štítek nalepený na vnitřní straně dvířek
připomíná typ paliva, které je třeba
načerpat.
Pro zaznamenání nového stavu paliva
palivovou měrkou je třeba doplnit
alespoň 5
litrů paliva.
Při otevírání uzávěru může zaznít
zvuk nasátí vzduchu. Podtlak v nádrži
je normální a je způsoben těsností
palivového okruhu.
Při čerpání do plné nádrže
nepokračujte po 3. vypnutí plnicí
pistole. Jinak by mohlo dojít k
poruchám funkce.
Objem palivové nádrže činí přibližně
60
litrů.
-
Po naplnění nádrže zavřete uzávěr
a přiklopte dvířka.
Palivo používané pro benzinové
motory
Benzinové motory jsou kompatibilní
s biopalivy - benzínem typu
E10
(obsahuje 10 % ethanolu) -
splňujícími evropské normy EN 228 a
EN 15376.
Paliva typu E85
(obsahující až 85 %


ethanolu) jsou vyhrazena pouze pro
vozidla určená k pohonu tímto typem
paliva (vozidla BioFlex). Kvalita ethanolu
musí splňovat normu EN 15293.
Při prvním rozsvícení zbývá v nádrži
přibližně 8
litrů,

dojezdová vzdálenost
závisí na Vašem stylu jízdy a typu
motoru.
Co nejdříve doplňte palivo, aby
nedošlo k jeho úplnému vyčerpání.
Nikdy nejezděte až do úplného
vyčerpání nádrže, hrozí poškození
systému pro omezování emisí škodlivin
a vstřikovacího systému.
OVĚŘOVÁNÍ
7
Palivo

DIESEL
162
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
ODPOJENÍ DODÁVKY P ALIVA
V případě silného nárazu vypne
bezpečnostní zařízení automaticky
přívod paliva do motoru.
Blikání této kontrolky je
doprovázeno hlášením na
displeji.
Vně vozidla ověřte nepřítomnost
zápachu nebo úniku paliva a obnovte
přívod:
-
vypněte zapalování (poloha STOP),
-
vytáhněte klíček ze spínací skříňky,
-
zasuňte klíček do spínací skříňky,
-
zapněte zapalování a nastartujte
motor.
RUČNÍ PODÁVACÍ ČERPADLO
NAFTY
Palivo používané
pro naftové
motory
Naftové motory jsou kompatibilní
s biopalivy splňujícími současné a
připravované evropské standardy
(motorová nafta vyhovující normě
EN 590
ve směsi s biopalivem
splňujícím normu EN 14214), které je
možno načerpat u čerpacích stanic
(s přidaným obsahem 0
až 7 %
methylesteru mastných kyselin).
V některých naftových motorech
je možno používat biopalivo B30.
Nicméně používání, byť jen dočasné,
tohoto paliva vyžaduje přísné
dodržování specifických podmínek
údržby

. Obraťte se na servis sítě
PEUGEOT nebo na jiný odborný
servis.
Použití jakéhokoli jiného (bio)paliva
(čisté nebo ředěné rostlinné nebo
živočišné oleje, topný olej, ...) je přísně
zakázáno (nebezpečí poškození
motoru a palivového okruhu). Jestliže úplně vyčerpáte palivovou
nádrž, bude nezbytné odvzdušnit
palivový okruh.
Ostatní motory HDi
- Doplňte do palivové nádrže
nejméně pět litrů nafty.
-
Pumpujte ručním podávacím
čerpadlem, umístěným v
motorovém prostoru pod
ochranným krytem.
-
Zapněte startér až do naskočení
motoru.
Motor BlueHDi
- Do palivové nádrže dolijte nejméně
pět litrů nafty.
-
Zapněte zapalování (bez
nastartování motoru).
-
Vyčkejte přibližně 6 sekund a
vypněte zapalování.
-
Úkon zopakujte 10 krát.
-
Zapněte startér pro spuštění
motoru.
Palivo

163
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015

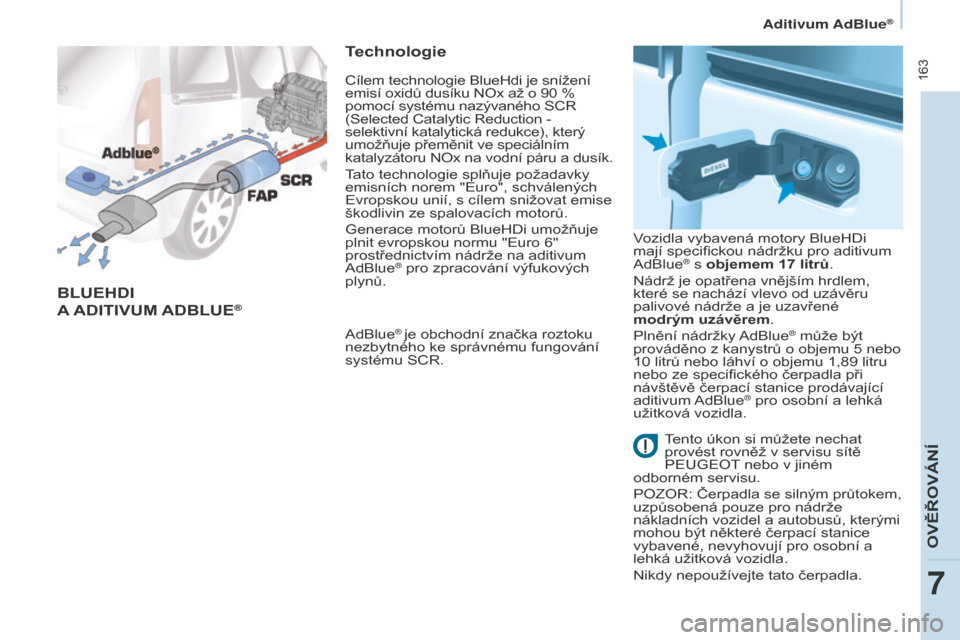

BLUEHDI
A ADITIVUM

A
DBLUE®
Technologie
AdBlue® je obchodní značka roztoku
nezbytného ke správnému fungování
systému SCR. Vozidla vybavená motory BlueHDi
mají specifickou nádržku pro aditivum
AdBlue
® s objemem 17 litrů.
Nádrž je opatřena vnějším hrdlem,
které se nachází vlevo od uzávěru
palivové nádrže a je uzavřené
modrým uzávěrem.
Plnění nádržky
AdBlue
® může být
prováděno z kanystrů o objemu 5 nebo
10 litrů nebo láhví o objemu 1,89 litru
nebo ze specifického čerpadla při
návštěvě čerpací stanice prodávající
aditivum

AdBlue
® pro osobní a lehká
užitková vozidla.
Cílem technologie BlueHdi je snížení
emisí oxidů dusíku NOx až o 90 %
pomocí systému nazývaného SCR
(Selected Catalytic Reduction -
selektivní katalytická redukce), který
umožňuje přeměnit ve speciálním
katalyzátoru NOx na vodní páru a dusík.
Tato technologie splňuje požadavky
emisních norem "Euro", schválených
Evropskou unií, s cílem snižovat emise
škodlivin ze spalovacích motorů.
Generace motorů BlueHDi umožňuje
plnit evropskou normu "Euro 6"
prostřednictvím nádrže na aditivum
AdBlue
® pro zpracování výfukových
plynů.
Tento úkon si můžete nechat
provést rovněž v servisu sítě
PEUGEOT nebo v jiném
odborném servisu.
POZOR: Čerpadla se silným průtokem,
uzpůsobená pouze pro nádrže
nákladních vozidel a autobusů, kterými
mohou být některé čerpací stanice
vybavené, nevyhovují pro osobní a
lehká užitková vozidla.
Nikdy nepoužívejte tato čerpadla.
OVĚŘOVÁNÍ
7
Aditivum AdBlue®

164
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
Správné používání
Když je zásoba aditiva AdBlue® v
nádržce dostatečná, nezobrazuje se
žádné hlášení.
Jestliže však hladina aditiva v
nádržce klesne natolik, že se
zbývajícím aditivem bude možno ujet
již jen 2
400 km (1 500 mil), budete
upozorňováni různými dočasnými
výstrahami

(kontrolka, hlášení, zvukový
signál), které budou postupně s ujetými
kilometry nabývat na intenzitě, až
nakonec zůstanou trvalé.
Úměrně s dalšími najetými kilometry,
se snižující se zásobou aditiva v
nádržce, budou výstrahy stále častější
a hlášení bude nakonec zobrazováno
trvale.
Jakmile se nádržka s aditivem AdBlue
®
vyprázdní, nebude již možno vozidlo
nastartovat.
Důrazně doporučujeme nečekat na
opakování výstrah a provést doplnění
aditiva AdBlue
® co možná nejdříve.
Plnění nádržky aditivem
Do doby, než budou servisy sítě
PEUGEOT vybaveny distribučními
čerpadly s aditivem AdBlue
®, si zde
můžete zakoupit kanystry o objemu
5
nebo 10 litrů nebo láhve o objemu
1,89 litru (1/2 galonu).
Pokud si přejete doplnit nádržku
aditivem

AdBlue
® sami, ujistěte se,
že máte k dispozici vhodnou hadici k
plnění (může a nemusí být dodána s
kanystrem).
Aditivum AdBlue®

165
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015

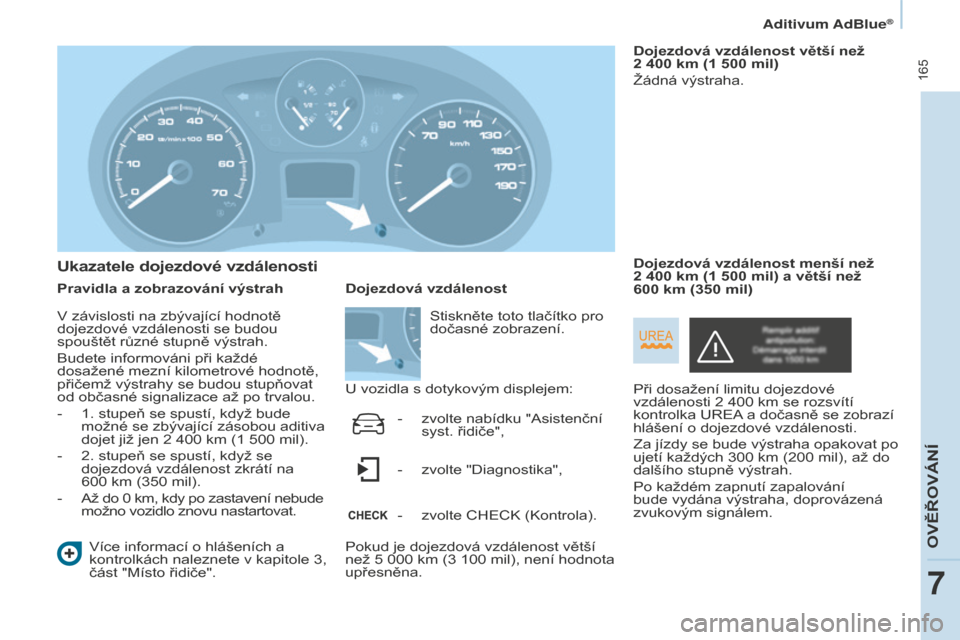

Ukazatele dojezdové vzdálenosti
Pravidla a zobrazování výstrah
Více informací o hlášeních a
kontrolkách naleznete v kapitole 3,
část "Místo řidiče". Dojezdová vzdálenost větší než
2
400 km (1 500 mil)
Žádná výstraha.
Při dosažení limitu dojezdové
vzdálenosti 2
400 km se rozsvítí
kontrolka UREA

a dočasně se zobrazí
hlášení o dojezdové vzdálenosti.
Za jízdy se bude výstraha opakovat po
ujetí každých 300
km (200 mil), až do
dalšího stupně výstrah.
Po každém zapnutí zapalování
bude vydána výstraha, doprovázená
zvukovým signálem. Dojezdová vzdálenost menší než
2
400 km (1 500 mil) a větší než
600 km (350 mil)
Dojezdová vzdálenost
U vozidla s dotykovým displejem:
Pokud je dojezdová vzdálenost větší
než 5
000 km (3 100 mil), není hodnota
upřesněna. Stiskněte toto tlačítko pro
dočasné zobrazení.
-
zvolte nabídku "Asistenční
syst. řidiče",
-
zvolte "Diagnostika",
-
zvolte CHECK (Kontrola).
V závislosti na zbývající hodnotě
dojezdové vzdálenosti se budou
spouštět různé stupně výstrah.
Budete informováni při každé
dosažené mezní kilometrové hodnotě,
přičemž výstrahy se budou stupňovat
od občasné signalizace až po trvalou.
-
1. stupeň se spustí, když bude
možné se zbývající zásobou aditiva
dojet již jen 2
400 km (1 500 mil).
-
2. stupeň se spustí, když se
dojezdová vzdálenost zkrátí na
600
km (350 mil).
-
Až do 0 km, kdy po zastavení nebude


možno vozidlo znovu nastartovat.
OVĚŘOVÁNÍ
7
Aditivum AdBlue\256

166
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015
Po dosažení limitu dojezdové
vzdálenosti 600 km (375 mil) začne
blikat kontrolka UREA, rozsvítí se
kontrolka Service a zobrazí se hlášení
udávající dojezdovou vzdálenost.
Výstraha se bude opakovat každých
30
sekund a dojezdová vzdálenost
bude aktualizována po ujetí každých
50
km (30 mil).
Po každém zapnutí zapalování
bude vydána výstraha, doprovázená
zvukovým signálem.
Při dosažení

limitu dojezdové
vzdálenosti 0
km zabrání

předpisové
zařízení namontované ve vozidle
opětovnému nastartování. Zásoba aditiva AdBlue
® v nádržce byla
zcela vyčerpána.
Obsah škodlivin ve výfukových plynech
vozidla již nesplňuje požadavky
evropského předpisu "Euro 6", a proto
nelze nastartovat jeho motor.
Aby bylo možno znovu nastartovat
motor vozidla, je nutno doplnit
minimálně 4
litry

aditiva AdBlue
®.
-
Doplňte aditivum do nádržky (přes
plnicí hrdlo s modrým uzávěrem).
-
Zapněte zapalování,

ale nestartujte.
-
Před startováním motoru vyčkejte
10 sekund.
Dojezdová vzdálenost menší než
600
km (350 mil) a větší než 0 km
Zákaz startování,

nepojízdnost
způsobená úplným vyčerpáním
aditiva AdBlue
®
Vyhněte se jízdě až na
dojezdovou vzdálenost 0 km!
Za jízdy se bude výstraha opakovat,
dokud nebude doplněno aditivum v
dostatečném množství.
Bez doplnění aditiva do příslušné
nádržky riskujete nepojízdnost vozidla. Následně proveďte další doplnění
aditiva do nádržky
, jejíž objem je
17
litrů

.
Závada funkce systému SCR
Rozsvítí se kontrolky UREA, Service a
autodiagnostiky motoru.
Při každém zapnutí zapalování potvrdí
zvukový signál a hlášení závadu funkce
systému pro omezování emisí škodlivin.
Pokud se jedná o dočasnou závadu,
výstraha zmizí, jakmile bude obsah
škodlivin ve výfukových plynech opět
splňovat požadavky příslušného
předpisu. Detekce závady
Naopak po ujetí 50
km (30 mil)
s trvale podávanou výstrahou
roszvícenými kontrolkami bude
závada potvrzena.
Zařízení bránící nastartování motoru
se aktivuje automaticky po ujetí
1
100 km (700 mil) od okamžiku
potvrzení této závady

.
Obraťte se co nejdříve na servis sítě
PEUGEOT nebo na jiný odborný
servis.
Nebo se obraťte na servis sítě
PEUGEOT nebo na jiný odborný
servis.
Aditivum AdBlue®

167
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015

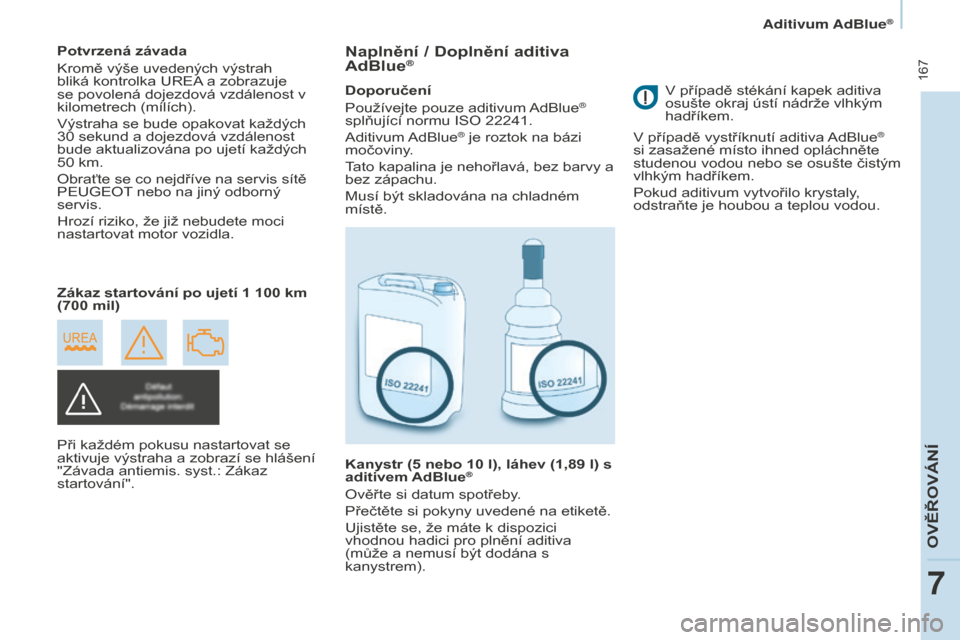

Potvrzená závada
Kromě výše uvedených výstrah
bliká kontrolka UREA a zobrazuje
se povolená dojezdová vzdálenost v
kilometrech (mílích).
Výstraha se bude opakovat každých
30
sekund a dojezdová vzdálenost
bude aktualizována po ujetí každých
50
km.
Obraťte se co nejdříve na servis sítě
PEUGEOT

nebo na jiný odborný
servis.
Hrozí riziko, že již nebudete moci
nastartovat motor vozidla.
Zákaz startování po ujetí 1
100 km
(700 mil)
Při každém pokusu nastartovat se
aktivuje výstraha a zobrazí se hlášení
"Závada antiemis. syst.: Zákaz
startování".
Naplnění / Doplnění aditiva
AdBlue®
Doporučení
Používejte pouze aditivum AdBlue®
splňující normu ISO 22241.
Aditivum AdBlue
® je roztok na bázi
močoviny.
Tato kapalina je nehořlavá, bez barvy a
bez zápachu.
Musí být skladována na chladném
místě.
Kanystr (5
nebo 10 l), láhev (1,89 l) s
aditivem

AdBlue
®
Ověřte si datum spotřeby.
Přečtěte si pokyny uvedené na etiketě.
Ujistěte se, že máte k dispozici
vhodnou hadici pro plnění aditiva
(může a nemusí být dodána s
kanystrem). V případě stékání kapek aditiva
osušte okraj ústí nádrže vlhkým
hadříkem.
V případě vystříknutí aditiva AdBlue
®
si zasažené místo ihned opláchněte
studenou vodou nebo se osušte čistým
vlhkým hadříkem.
Pokud aditivum vytvořilo krystaly,
odstraňte je houbou a teplou vodou.
OVĚŘOVÁNÍ
7
Aditivum AdBlue®

168
PARTNER-2-VP_CS_CHAP07_VERIFICATION_ED02-2015

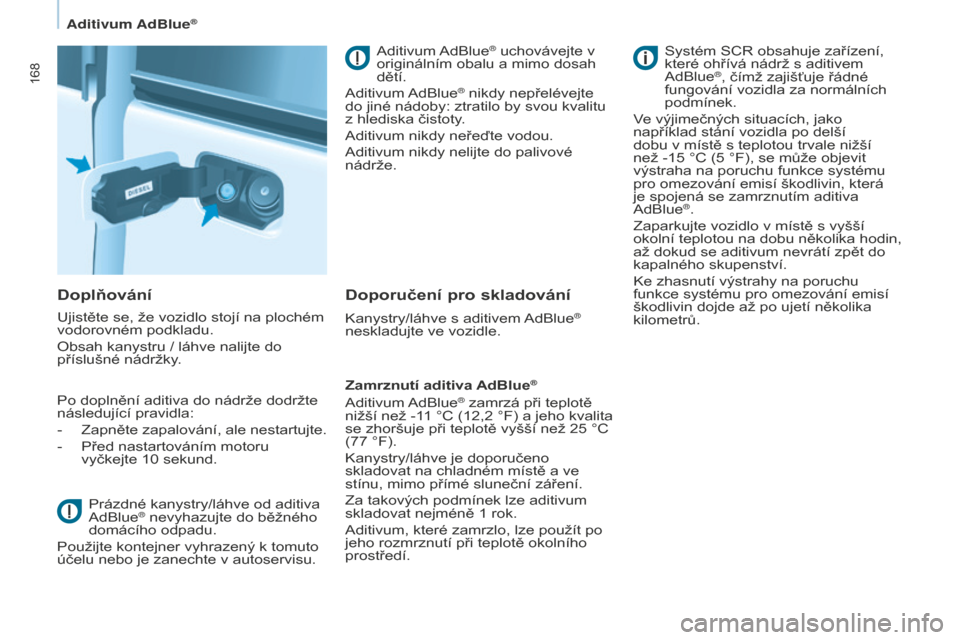

Doplňování
Ujistěte se, že vozidlo stojí na plochém
vodorovném podkladu.
Obsah kanystru / láhve nalijte do
příslušné nádržky.
Po doplnění aditiva do nádrže dodržte
následující pravidla:
-
Zapněte zapalování,

ale nestartujte.
-
Před nastartováním motoru
vyčkejte 10 sekund.
Prázdné kanystry/láhve od aditiva
AdBlue
® nevyhazujte do běžného
domácího odpadu.
Použijte kontejner vyhrazený k tomuto
účelu nebo je zanechte v autoservisu. Aditivum AdBlue
® uchovávejte v
originálním obalu a mimo dosah
dětí.
Aditivum AdBlue
® nikdy nepřelévejte
do jiné nádoby: ztratilo by svou kvalitu
z hlediska čistoty.
Aditivum nikdy neřeďte vodou.
Aditivum nikdy nelijte do palivové
nádrže.
Doporučení pro skladování
Kanystry/láhve s aditivem AdBlue®
neskladujte ve vozidle.
Zamrznutí aditiva AdBlue
®
Aditivum AdBlue® zamrzá při teplotě
nižší než -11 °C (12,2 °F) a jeho kvalita
se zhoršuje při teplotě vyšší než 25 °C
(77 °F).
Kanystry/láhve je doporučeno
skladovat na chladném místě a ve
stínu, mimo přímé sluneční záření.
Za takových podmínek lze aditivum
skladovat nejméně 1
rok.
Aditivum, které zamrzlo, lze použít po
jeho rozmrznutí při teplotě okolního
prostředí. Systém SCR obsahuje zařízení,
které ohřívá nádrž s aditivem
AdBlue
®, čímž zajišťuje řádné
fungování vozidla za normálních
podmínek.
Ve výjimečných situacích, jako
například stání vozidla po delší
dobu v místě s teplotou trvale nižší
než -15
°C (5 °F), se může objevit
výstraha na poruchu funkce systému
pro omezování emisí škodlivin, která
je spojená se zamrznutím aditiva
AdBlue
®.
Zaparkujte vozidlo v místě s vyšší
okolní teplotou na dobu několika hodin,
až dokud se aditivum nevrátí zpět do
kapalného skupenství.
Ke zhasnutí výstrahy na poruchu
funkce systému pro omezování emisí
škodlivin dojde až po ujetí několika
kilometrů.
Aditivum AdBlue®
