Peugeot Partner Tepee 2017 Instrukcja Obsługi (in Polish)

199
Partner2VP_pl_Chap09_Caract-technique_ed02-2016Partner2VP_pl_Chap09_Caract-technique_ed02-2016

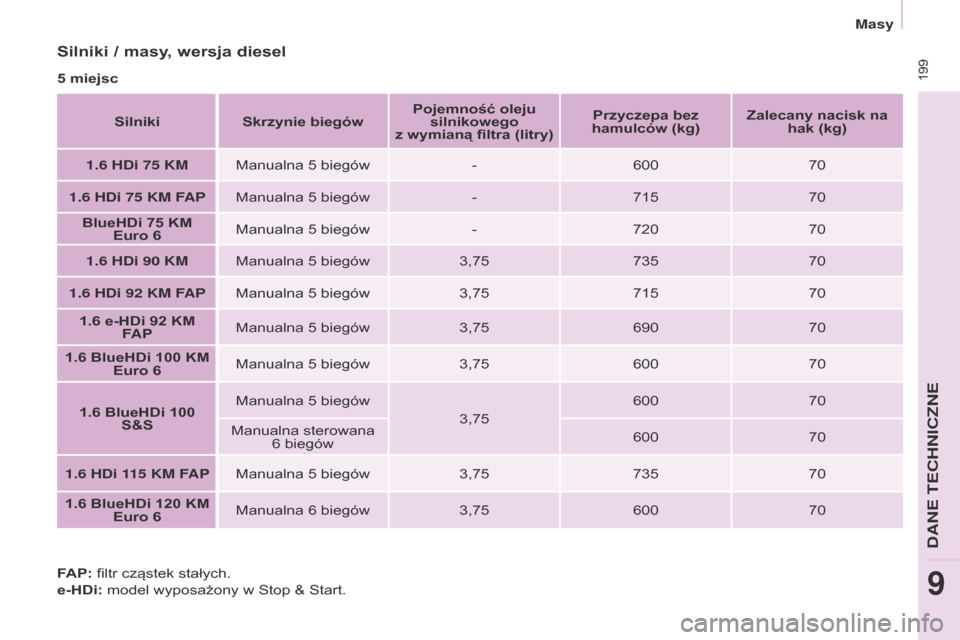

Silniki / masy, wersja diesel
5 miejscSilniki Skrzynie biegów Pojemność oleju
silnikowego
z
wymianą filtra (litry)Przyczepa bez
hamulców (kg) Zalecany nacisk na
hak (kg)
1.6 HDi 75 KM Manualna 5 biegów -600 70
1.6 HDi 75 KM FAP Manualna 5 biegów -715 70
Blue
h Di 75 KM
Euro 6 Manualna 5 biegów
-720 70
1.6 HDi 90 KM Manualna 5 biegów 3,75735 70
1.6 HDi 92 KM FAP Manualna 5 biegów 3,75715 70
1.6 e-
h Di 92 KM
FA P Manualna 5 biegów
3,75690 70
1.6 Blue
h Di 100 KM
Euro 6 Manualna 5 biegów
3,75600 70
1.6 Blue
h Di 100
S&S Manualna 5 biegów
3,75600
70
Manualna sterowana 6
biegów 600
70
1.6 HDi 115 KM FAP Manualna 5 biegów 3,75735 70
1.6 Blue
h Di 120 KM
Euro 6 Manualna 6 biegów
3,75600 70
FAP: filtr cząstek stałych.
e-
h Di: model wyposażony w Stop & Start.
DANE TECHNICZNE
9
Masy

200
Partner2VP_pl_Chap09_Caract-technique_ed02-2016Partner2VP_pl_Chap09_Caract-technique_ed02-2016
7 miejscSilniki Skrzynie biegów Pojemność oleju
silnikowego
z
wymianą filtra (litry)Przyczepa bez
hamulców (kg) Zalecany nacisk na
hak (kg)
1.6 HDi 92 KM FAP Manualna 5 biegów 3,75750 70
1.6 Blue
h Di 100 KM
Euro 6 Manualna 5 biegów
3,75600 70
1.6 Blue
h Di 100 KM
Euro 6 S&S Manualna 5 biegów
3,75600 70
1.6 HDi 115 KM FAP Manualna 5 biegów 3,75750 70
1.6 Blue
h Di 120 KM
Euro 6 Manualna 6 biegów
3,75600 70
FAP: filtr cząstek stałych.
e-
h Di: model wyposażony w Stop & Start.
Masy

201
Partner2VP_pl_Chap09_Caract-technique_ed02-2016Partner2VP_pl_Chap09_Caract-technique_ed02-2016

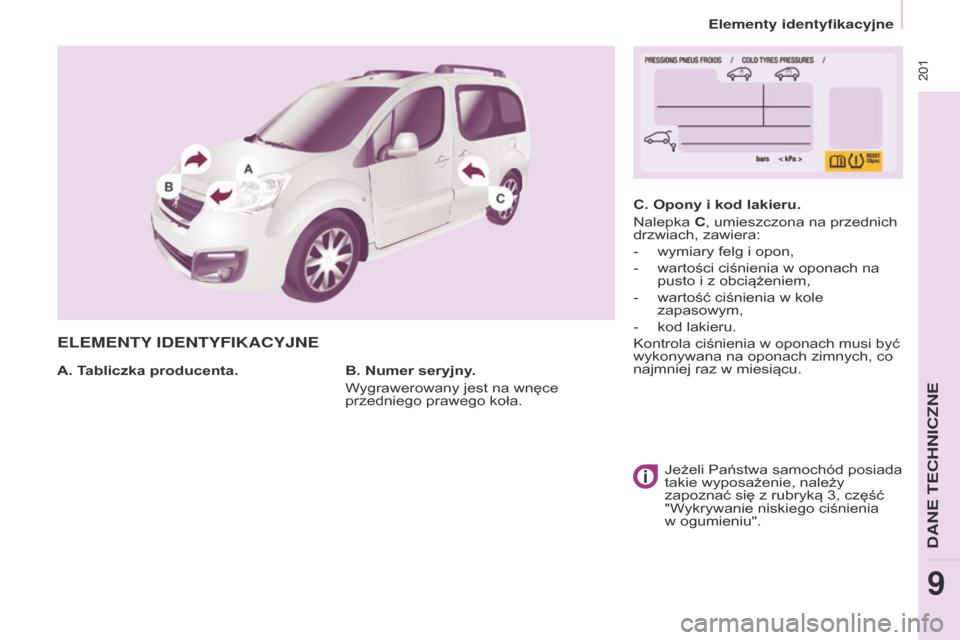

ELEMENTY IDENTYFIKACYJNE
A. Tabliczka producenta. C. Opony i kod lakieru.
Nalepka C, umieszczona na przednich
drzwiach, zawiera:
-
wymiary felg i
opon,
-
wartości ciśnienia w
oponach na
pusto i z obciążeniem,
-
wartość ciśnienia w
kole
zapasowym,
-
kod lakieru.
Kontrola ciśnienia w
oponach musi być
wykonywana na oponach zimnych, co
najmniej raz w miesiącu.
B. Numer seryjny.
Wygrawerowany jest na wnęce
przedniego prawego koła.
Jeżeli Państwa samochód posiada
takie wyposażenie, należy
zapoznać się z

rubryką 3, część
"Wykrywanie niskiego ciśnienia
w
ogumieniu".
DANE TECHNICZNE
9
Elementy identyfikacyjne

202
Partner2VP_pl_Chap09_Caract-technique_ed02-2016Partner2VP_pl_Chap09_Caract-technique_ed02-2016

203
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016

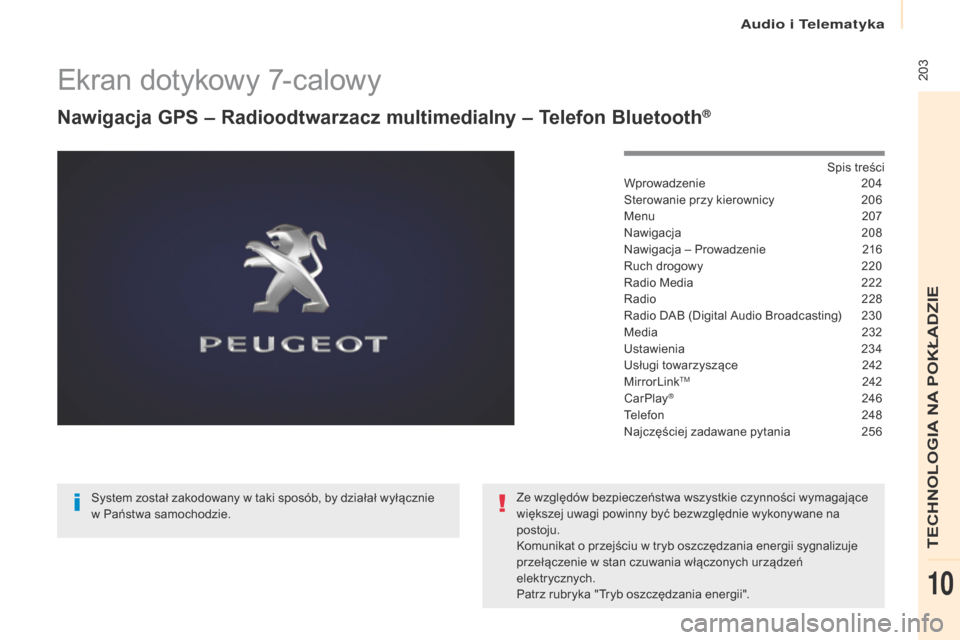

Ekran dotykowy 7-calowy
Nawigacja gPS – Radioodtwarzacz multimedialny – Telefon Bluetooth®
Spis treści
Wprowadzenie 2 04
Sterowanie przy kierownicy

2
06
Menu
2

07
Nawigacja
2

08
Nawigacja – Prowadzenie

2
16
Ruch drogowy

2
20
Radio Media

2
22
Radio

2
28
Radio DAB (Digital Audio Broadcasting)

2
30
Media
2

32
Ustawienia
23

4
Usługi towarzyszące

2
42
MirrorLink
TM 2 42
CarPlay® 24 6
Telefon
2
48
Najczęściej zadawane pytania

2
56
System został zakodowany w taki sposób, by działał wyłącznie
w

Państwa samochodzie. Ze względów bezpieczeństwa wszystkie czynności wymagające
większej uwagi powinny być bezwzględnie wykonywane na
postoju.
Komunikat o przejściu w tryb oszczędzania energii sygnalizuje
przełączenie w stan czuwania włączonych urządzeń
elektrycznych.
Patrz rubryka "Tryb oszczędzania energii".
Audio i Telematyka
TECHNOLOGIA NA POKŁADZIE
10

204
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016
Wprowadzenie
Używać przycisków umieszczonych nad
ekranem dotykowym, aby przejść do rodzajów
menu, a następnie naciskać przyciski
wyświetlone na ekranie dotykowym.
Każde menu wyświetla się na jednej lub dwóch
stronach (strona główna i podstrona).
Podstrona
Strona główna W przypadku bardzo wysokiej
temperatury system może przejść w
stan
czuwania (kompletne wyłączenie ekranu
i
dźwięku) na co najmniej 5 minut.
A

205
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016
Ustawienie natężenia dźwięku (każde źródło
ustawiane jest niezależnie, również informacje
drogowe (TA) i wskazówki systemu nawigacji).
Wyłączenie dźwięku poprzez jednoczesne
naciśnięcie przycisków zwiększania
i zmniejszania głośności.
Przywrócenie dźwięku poprzez naciśnięcie
jednego z dwóch przycisków regulacji
głośności. Nacisnąć
Menu, aby włączyć
przewijanie rodzajów menu.
Zwiększenie głośności.
Zmniejszenie głośności.
Wybór źródła dźwięku (zależnie od wersji):
-

Z

akres fal FM / DAB* / AM*
-

P

amięć "USB".
-

S

martfon poprzez MirrorLink
TM lub
CarPlay®.
-
T
elefon podłączony za pomocą Bluetooth*
oraz systemu multimedialnego Bluetooth*
(streaming).
-

O

dtwarzacz przenośny podłączony do
gniazda dodatkowego ( jack, kabel należy
zakupić osobno).
* Zależnie od wyposażenia.
Skróty: za pomocą dotykowych przycisków
znajdujących się na górnym pasku ekranu
dotykowego możliwy jest bezpośredni dostęp
do wyboru źródła dźwięku, listy stacji (lub
tytułów w zależności od źródła).
Ekran jest tzw. "rezystywny", trzeba
mocniej nacisnąć zwłaszcza przy
przesuwaniu (przewijanie listy,
przesuwanie mapy...). Nie wystarczy
zwykłe muśnięcie. Ekran nie reaguje
na dotyk kilkoma palcami.
Zastosowane rozwiązanie techniczne
umożliwia obsługę ekranu
w rękawiczkach i używanie go w każdej
temperaturze. W przypadku silnego nagrzania
głośność może się zmniejszyć,
aby chronić system. Powrót do
poprzedniego stanu nastąpi po
obniżeniu temperatury wewnątrz
pojazdu.
Do czyszczenia ekranu zaleca się
używać miękkiej ściereczki (np. do
okularów) bez środków czyszczących.
Nie dotykać ekranu ostrymi
przedmiotami.
Nie dotykać ekranu mokrymi rękami.
Audio i telematyka
TECHNOLOGIA NA POKŁADZIE
10

206
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016

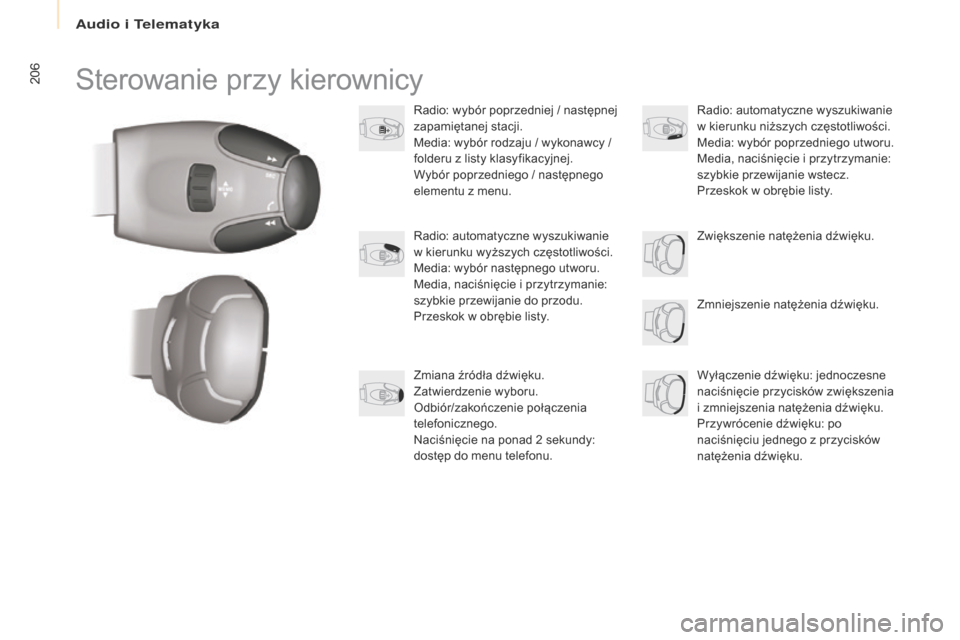

Sterowanie przy kierownicy
Radio: wybór poprzedniej / następnej
zapamiętanej stacji.
Media: wybór rodzaju / wykonawcy /
folderu z listy klasyfikacyjnej.
Wybór poprzedniego / następnego
elementu z
menu.
Zmniejszenie natężenia dźwięku.
Radio: automatyczne wyszukiwanie
w
kierunku wyższych częstotliwości.
Media: wybór następnego utworu.
Media, naciśnięcie i
przytrzymanie:
szybkie przewijanie do przodu.
Przeskok w
obrębie listy. Wyłączenie dźwięku: jednoczesne
naciśnięcie przycisków zwiększenia
i
zmniejszenia natężenia dźwięku.
Przywrócenie dźwięku: po
naciśnięciu jednego z
przycisków
natężenia dźwięku. Radio: automatyczne wyszukiwanie
w kierunku niższych częstotliwości.
Media: wybór poprzedniego utworu.
Media, naciśnięcie i
przytrzymanie:
szybkie przewijanie wstecz.
Przeskok w
obrębie listy.
Zmiana źródła dźwięku.
Zatwierdzenie wyboru.
Odbiór/zakończenie połączenia
telefonicznego.
Naciśnięcie na ponad 2
sekundy:
dostęp do menu telefonu. Zwiększenie natężenia dźwięku.
A

207
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016
Menu
ustawienia
Radio Media
Nawigacja
j

azda
us

ługi towarzyszące Telefon
Umożliwia ustawienie dźwięku (balans,
bar wa...), formatów graficznych i wyświetlania
( język, jednostki, data, godzina...).
Umożliwia wybór źródła dźwięku, stacji
radiowej, wyświetlenie zdjęć.
Umożliwia ustawienie parametrów prowadzenia
i wybór miejsca docelowego.
Dostęp do komputera pokładowego.
Włączenie, wyłączenie, ustawienie parametrów
niektórych funkcji samochodu.
Umożliwia korzystanie z niektórych aplikacji
smartfonu poprzez MirrorLink
TM lub CarPlay®.
Umożliwia podłączenie telefonu poprzez
Bluetooth®.
Umożliwia dostęp do funkcji CarPlay® po
podłączeniu przewodu USB smartfona.
(W zależności od wyposażenia)
(W zależności od wyposażenia)
Audio i telematyka
TECHNOLOGIA NA POKŁADZIE
10

208
Partner2VP_pl_Chap10a_SMEGplus_ed02-2016
Poziom 1Poziom 2Poziom 3
Nawigacja
NawigacjaKryteria obliczania
A
