Peugeot Partner Tepee 2017 Instrukcja Obsługi (in Polish)

179
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

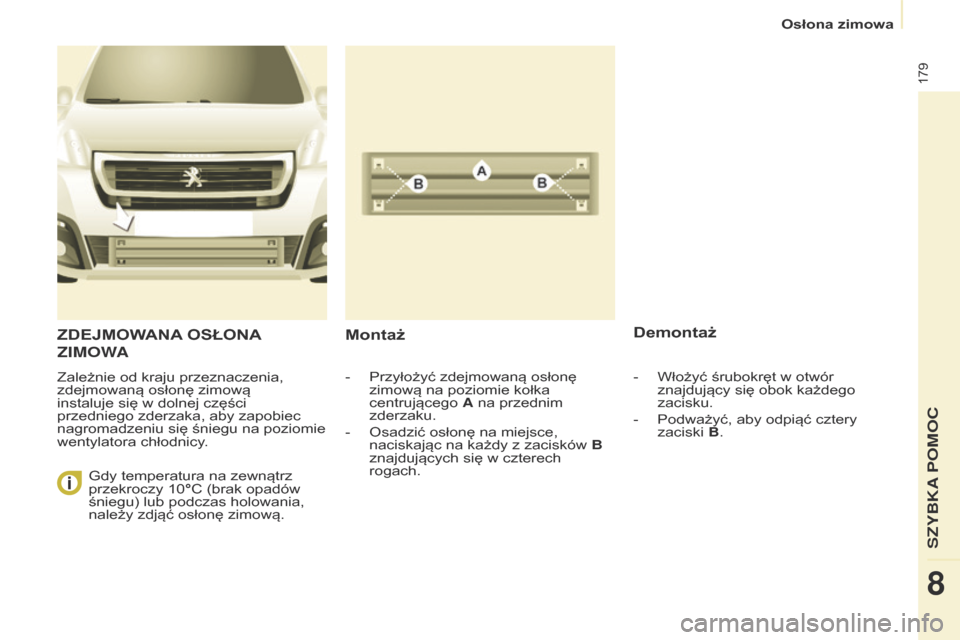

ZDEjMOWANA OSŁONA
ZIMOW

A
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową
instaluje się w
dolnej części
przedniego zderzaka, aby zapobiec
nagromadzeniu się śniegu na poziomie
wentylatora chłodnicy.
Montaż Demontaż
- Przyłożyć zdejmowaną osłonę
zimową na poziomie kołka
centrującego
A na przednim
zderzaku.
-

Osadzić osłonę na miejsce,
naciskając na każdy z

zacisków b
znajdujących się w
czterech
rogach.
Gdy temperatura na zewnątrz
przekroczy 10

°C (brak opadów
śniegu) lub podczas holowania,
należy zdjąć osłonę zimową. -
Włożyć śrubokręt w otwór
znajdujący się obok każdego
zacisku.
-

Podważyć, aby odpiąć cztery
zaciski

b .
SZYbKA POMOC
8
Osłona zimowa

180
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

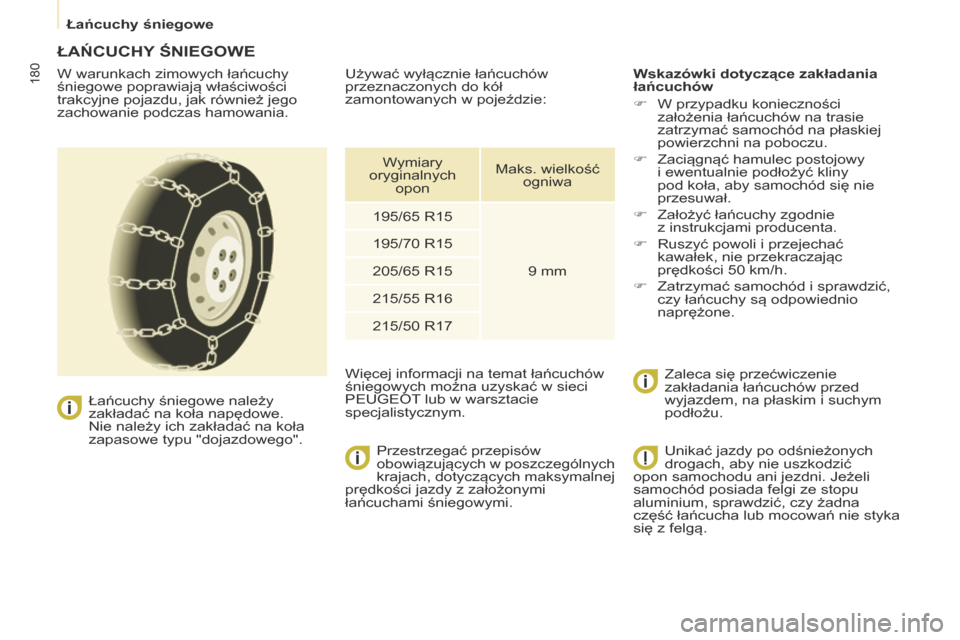

ŁAŃCuChY ŚNIE g OWE
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.
Łańcuchy śniegowe należy
zakładać na koła napędowe.
Nie należy ich zakładać na koła
zapasowe typu "dojazdowego".
Przestrzegać przepisów
obowiązujących

w
poszczególnych
krajach,

dotyczących maksymalnej
prędkości jazdy z
założonymi
łańcuchami śniegowymi. Wskazówki dotyczące zakładania
łańcuchów
F

W przypadku konieczności
założenia łańcuchów na trasie
zatrzymać samochód na płaskiej
powierzchni na poboczu.
F


Zaciągnąć hamulec postojowy
i

ewentualnie podłożyć kliny
pod koła, aby samochód się nie
przesuwał.
F

Założyć łańcuchy zgodnie
z

instrukcjami producenta.
F

Ruszyć powoli i
przejechać
kawałek, nie przekraczając
prędkości 50
km/h.
F

Zatrzymać samochód i
sprawdzić,
czy łańcuchy są odpowiednio
naprężone.
Zaleca się przećwiczenie
zakładania łańcuchów przed
wyjazdem, na płaskim i

suchym
podłożu.
Używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w
pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci
PEUGEOT lub w
warsztacie
specjalistycznym. Wymiary
oryginalnych opon Maks. wielkość
ogniwa
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić
opon samochodu ani jezdni. Jeżeli
samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna
część łańcucha lub mocowań nie styka
się z
felgą.
Łańcuchy śniegowe

181
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

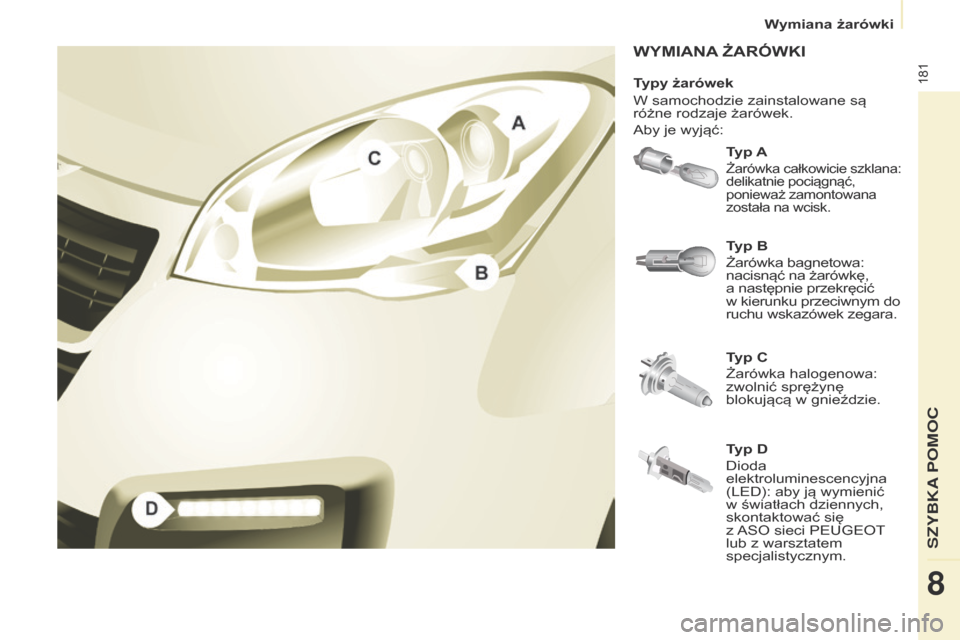

WYMIANA żAR ó WKI
Typ A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.
Typ C
Żarówka halogenowa:
zwolnić sprężynę
blokującą w
gnieździe.
Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę,
a
następnie przekręcić
w kierunku przeciwnym do
ruchu wskazówek zegara.
Typy żarówek
W samochodzie zainstalowane są
różne rodzaje żarówek.
Aby je wyjąć:
Typ D
Dioda
elektroluminescencyjna
(LED): aby ją wymienić
w światłach dziennych,
skontaktować się
z

ASO sieci PEUGEOT

lub z
warsztatem
specjalistycznym.
SZYBKA
8
Wymiana żarówki

182
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

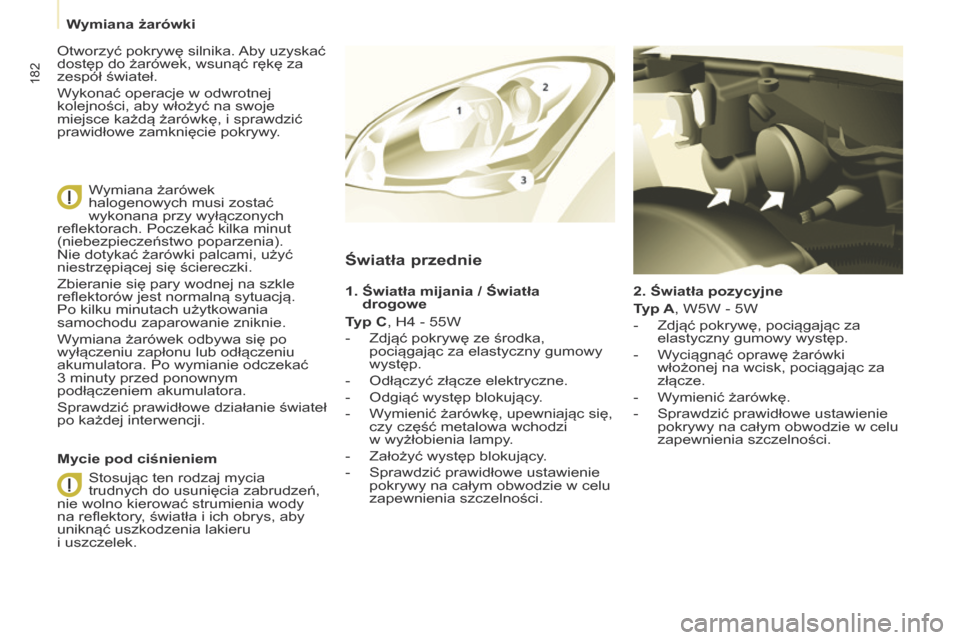

2. Światła pozycyjne
Typ A, W5W - 5W
-
Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


W
yciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.
-

W
ymienić żarówkę.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w

celu
zapewnienia szczelności.
Światła przednie
1. Światła mijania / Światła
drogowe
Typ C, H4 - 55W
-

Zdjąć pokrywę ze środka,
pociągając za elastyczny gumowy
występ.
-


Odłączyć złącze elektryczne.
-


Odgiąć występ blokujący
.
-

W
ymienić żarówkę, upewniając się,
czy część metalowa wchodzi
w wyżłobienia lampy.
-

Założyć występ blokujący
.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w

celu
zapewnienia szczelności.
Mycie pod ciśnieniem Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w

odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę, i

sprawdzić
prawidłowe zamknięcie pokrywy.
Wymiana żarówek
halogenowych musi zostać
wykonana przy wyłączonych
reflektorach. Poczekać kilka minut
(niebezpieczeństwo poparzenia).
Nie dotykać żarówki palcami, użyć
niestrzępiącej się ściereczki.
Zbieranie się pary wodnej na szkle
reflektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu zaparowanie zniknie.
Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie odczekać
3 minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia wody
na reflektory, światła i

ich obrys, aby
uniknąć uszkodzenia lakieru
i uszczelek.
Wymiana żarówki

183
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

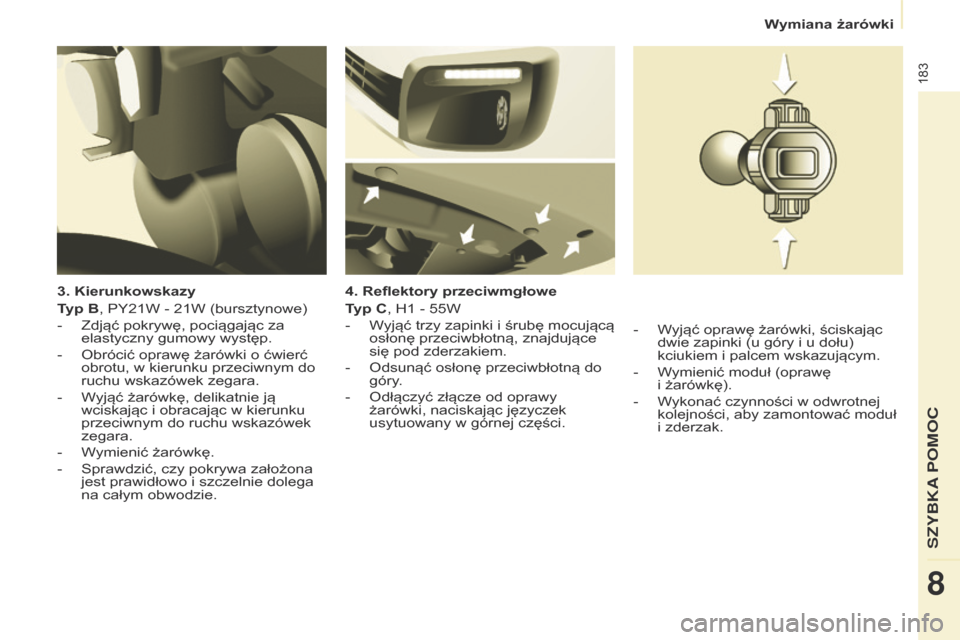

3. Kierunkowskazy
Typ B, PY21W - 21W (bursztynowe)
-
Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


Obrócić oprawę żarówki o
ćwierć
obrotu, w
kierunku przeciwnym do
ruchu wskazówek zegara.
-

W
yjąć żarówkę, delikatnie ją
wciskając i
obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
-

Sprawdzić, czy pokrywa założona
jest prawidłowo i

szczelnie dolega
na całym obwodzie. 4. Reflektory przeciwmgłowe
Typ C, H1 - 55W
-

W
yjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
-

Odsunąć osłonę przeciwbłotną do
góry

.
-

Odłączyć złącze od oprawy
żarówki, naciskając języczek
usytuowany w

górnej części.-

W
yjąć oprawę żarówki, ściskając
dwie zapinki (u góry i
u dołu)
kciukiem i
palcem wskazującym.
-

W
ymienić moduł (oprawę
i żarówkę).
-

W
ykonać czynności w odwrotnej
kolejności, aby zamontować moduł
i
zderzak.
SZYBKA PoMoC
8
Wymiana żarówki

184
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

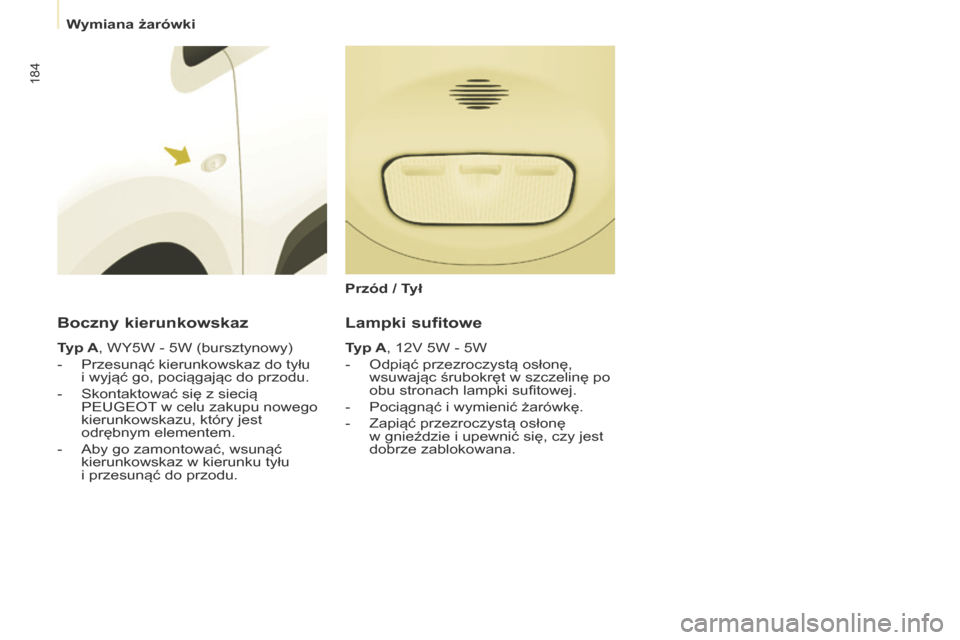

Boczny kierunkowskaz
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu

i wyjąć go, pociągając do przodu.
-

Skontaktować się z
siecią
PEUGEOT w
celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.
-

Aby go zamontować, wsunąć
kierunkowskaz w

kierunku tyłu
i przesunąć do przodu.
Lampki sufitowe
Typ A, 12V 5W - 5W
-

Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w

szczelinę po
obu stronach lampki sufitowej.
-

Pociągnąć i
wymienić żarówkę.
-

Zapiąć przezroczystą osłonę
w

gnieździe i upewnić się, czy jest
dobrze zablokowana.
Przód / Tył
Wymiana żarówki

185
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

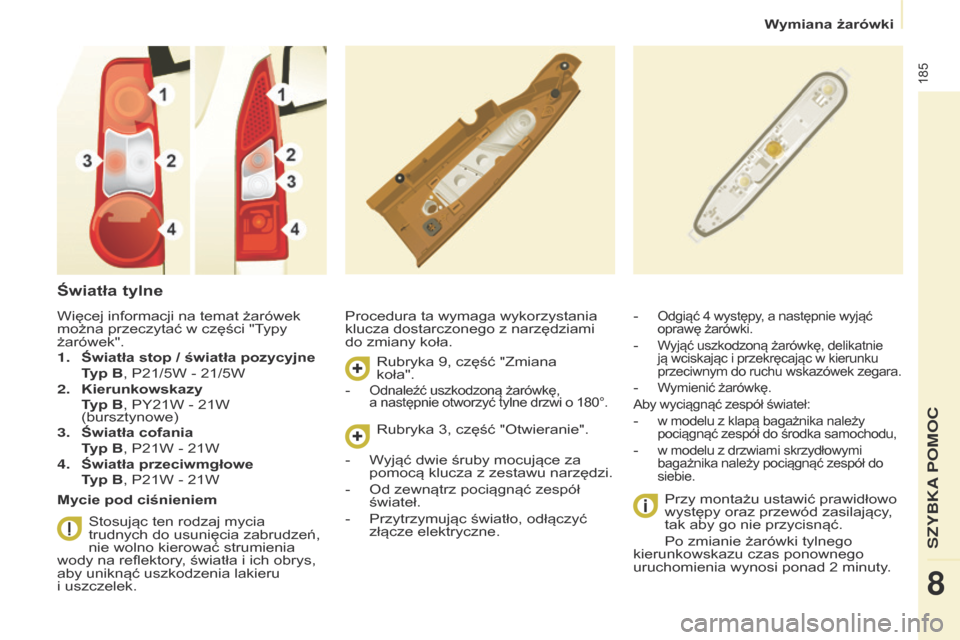

Światła tylne
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.
Przy montażu ustawić prawidłowo
występy oraz przewód zasilający,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty.
-
Odgiąć 4 występy, a następnie wyjąć
oprawę żarówki.
- Wyjąć uszkodzoną żarówkę, delikatnie ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek zegara.
- Wymienić żarówkę.
Aby wyciągnąć zespół świateł:
- w modelu z klapą bagażnika należy
pociągnąć zespół do środka samochodu,
- w modelu z drzwiami skrzydłowymi
bagażnika należy pociągnąć zespół do
siebie.
Więcej informacji na temat żarówek
można przeczytać w części "Typy
żarówek".
1.

Światła stop / światła pozycyjne

T

yp B, P21/5W - 21/5W
2.

Kierunkowskazy

T

yp B, PY21W - 21W
(bursztynowe)
3.

Światła cofania

T

yp B, P21W - 21W
4.

Światła przeciwmgłowe

T

yp B, P21W - 21W
Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na reflektory, światła i
ich obrys,
aby uniknąć uszkodzenia lakieru
i uszczelek. Rubryka 9, część "Zmiana
koła".
-

Odnaleźć uszkodzoną żarówkę,
a następnie otworzyć tylne drzwi o 180°.
Rubryka 3, część "Otwieranie".
-

W
yjąć dwie śruby mocujące za
pomocą klucza z
zestawu narzędzi.
-

Od zewnątrz pociągnąć zespół
świateł.
-


Przytrzymując światło, odłączyć
złącze elektryczne.
SZYbKA POMOC
8
Wymiana żarówki

186
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

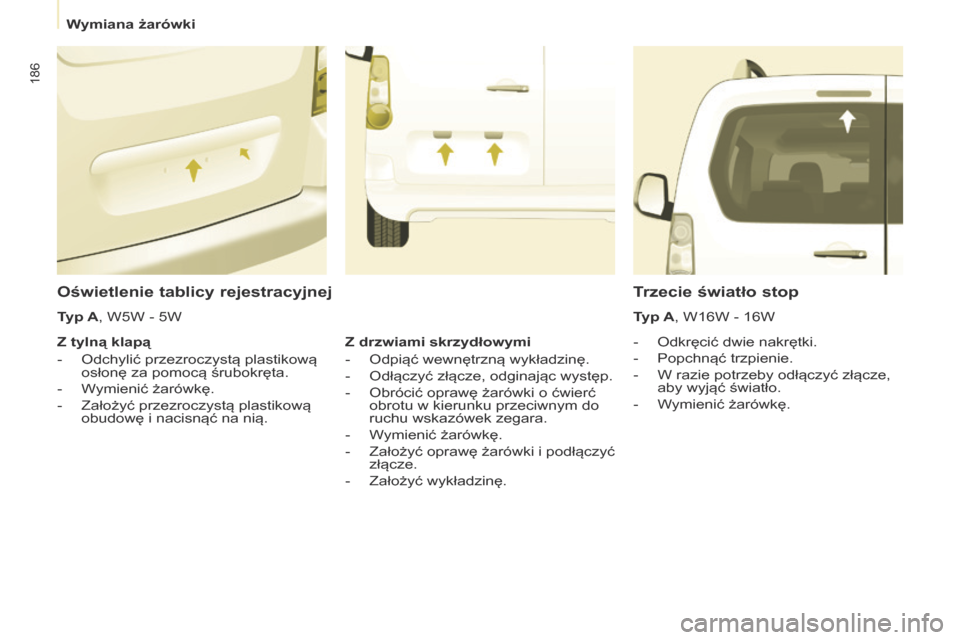

Oświetlenie tablicy rejestracyjnej
- Odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-


W razie potrzeby odłączyć złącze,
aby wyjąć światło.
-


W
ymienić żarówkę.
Trzecie światło stop
Typ A, W16W - 16W
Typ A, W5W - 5W
Z tylną klapą
-

Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-


W

ymienić żarówkę.
-

Założyć przezroczystą plastikową
obudowę i


nacisnąć na nią. Z drzwiami skrzydłowymi
-

Odpiąć wewnętrzną wykładzinę.
-


Odłączyć złącze, odginając występ.
-


Obrócić oprawę żarówki o


ćwierć
obrotu w

kierunku przeciwnym do
ruchu wskazówek zegara.
-

W

ymienić żarówkę.
-

Założyć

oprawę żarówki i

podłączyć
złącze.
-


Założyć wykładzinę.
Wymiana żarówki

187
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016
WYMIANA bEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
-

w dolnej części deski rozdzielczej
z

lewej strony (za pokrywą),
-

pod pokrywą silnika (w pobliżu
akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z

użyciem szczypiec
znajdujących się za schowkiem
w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w

ASO sieci PEUGEOT
lub
w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników
i

przekaźników znajdują się na
schematach elektrycznych dostępnych
w

sieci serwisowej.
PEUGEOT nie ponosi
odpowiedzialności za koszty
naprawy samochodu lub usterki
spowodowane instalacją dodatkowych
akcesoriów, niedostarczonych
i

niezatwierdzonych przez sieć
PEUGEOT oraz niezainstalowanych
zgodnie z

zaleceniami, szczególnie,
gdy zużycie prądu wszystkich
podłączonych dodatkowych akcesoriów
przekracza 10

miliamperów. Przed wymianą bezpiecznika należy
odnaleźć i
usunąć przyczynę usterki.
●
Użyć szczypiec.
SZYbKA POMOC
8
Wymiana bezpiecznika

188
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016
Bezpieczniki deski rozdzielczej
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki
FNatężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5Tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w
oponach, alarm i syrena
9 30 Gniazdo 12 V z
przodu i z tyłu
10 15 Kolumna środkowa 11 15 Niskie napięcie stacyjki
12 15
Czujnik deszczu i natężenia oświetlenia, poduszka powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych
Wymiana bezpiecznika
