Peugeot Partner Tepee 2017 Instrukcja Obsługi (in Polish)

189
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016
Bezpieczniki w kabinie
Bezpieczniki
FAmpery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
SZYBKA PoMoC
8
Wymiana bezpiecznika

190
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

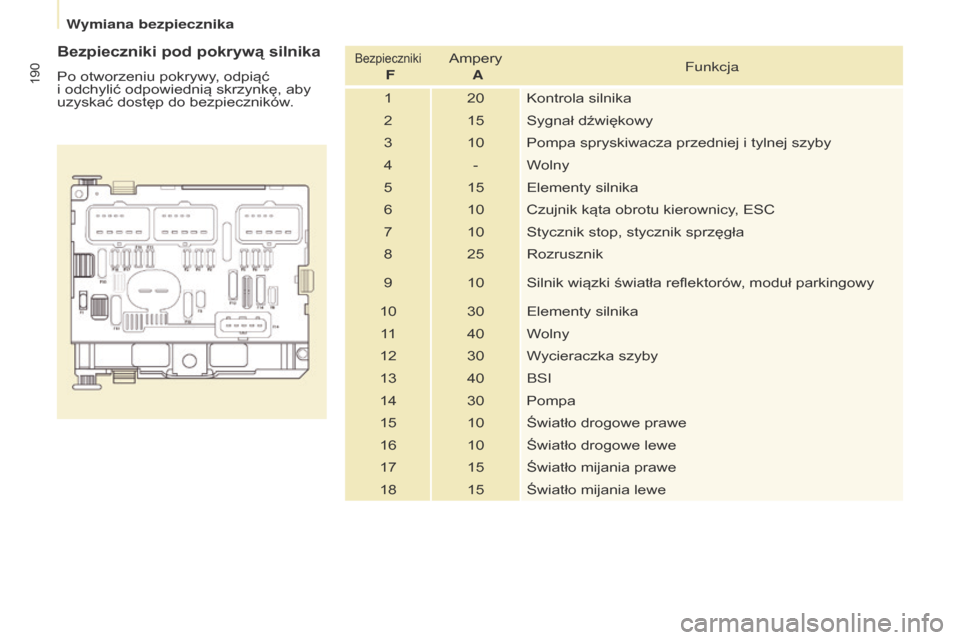

Bezpieczniki pod pokrywą silnika
Po otworzeniu pokrywy, odpiąć
i odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki
F Ampery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i
tylnej szyby
4 - Wolny
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła reflektorów, moduł parkingowy
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
Wymiana bezpiecznika

191
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

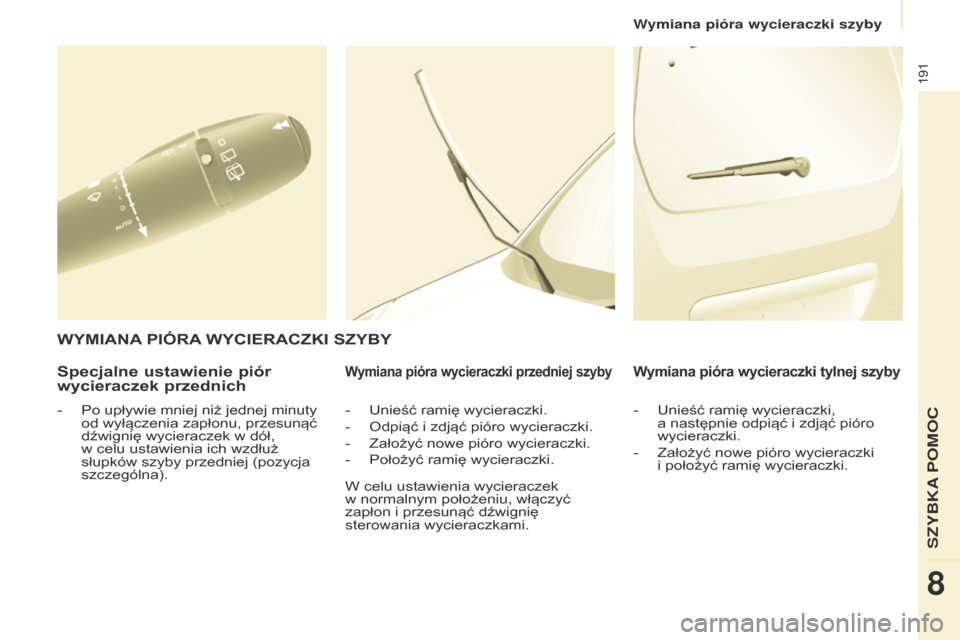

Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki przedniej szyby
- Unieść ramię wycieraczki.
-
Odpiąć i
zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
Wymiana pióra wycieraczki tylnej szyby
- Unieść ramię wycieraczki,
a następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki
i

położyć ramię wycieraczki.
WYMIANA PI ó RA WYCIERACZKI SZYBY
- Po upływie mniej niż jednej minuty
od wyłączenia zapłonu, przesunąć
dźwignię wycieraczek w
dół,
w
celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). W celu ustawienia wycieraczek
w
normalnym położeniu, włączyć
zapłon i
przesunąć dźwignię
sterowania wycieraczkami.
SZYBKA
8
W

192
Partner2VP_pl_Chap08_Aide-rapide_ed02-2016Partner2VP_pl_Chap08_Aide-rapide_ed02-2016

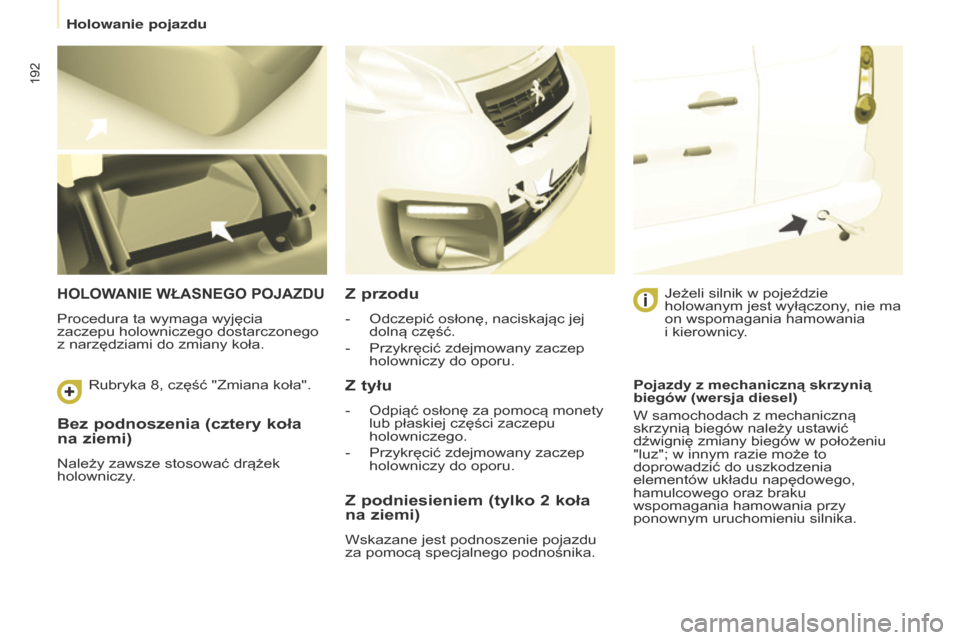

Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.
hOLOWANIE WŁASNEgO POjAZDu
Procedura ta wymaga wyjęcia
zaczepu holowniczego dostarczonego
z narzędziami do zmiany koła.
Z przodu
- Odczepić osłonę, naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Jeżeli silnik w
pojeździe
holowanym jest wyłączony, nie ma
on wspomagania hamowania
i kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika. Pojazdy z
mechaniczną skrzynią
biegów (wersja diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 8, część "Zmiana koła".
Holowanie pojazdu

193
Partner2VP_pl_Chap09_Caract-technique_ed02-2016
Partner2VP_pl_Chap09_Caract-technique_ed02-2016
W
DANE TECHNICZNE
9

194
Partner2VP_pl_Chap09_Caract-technique_ed02-2016
Partner2VP_pl_Chap09_Caract-technique_ed02-2016

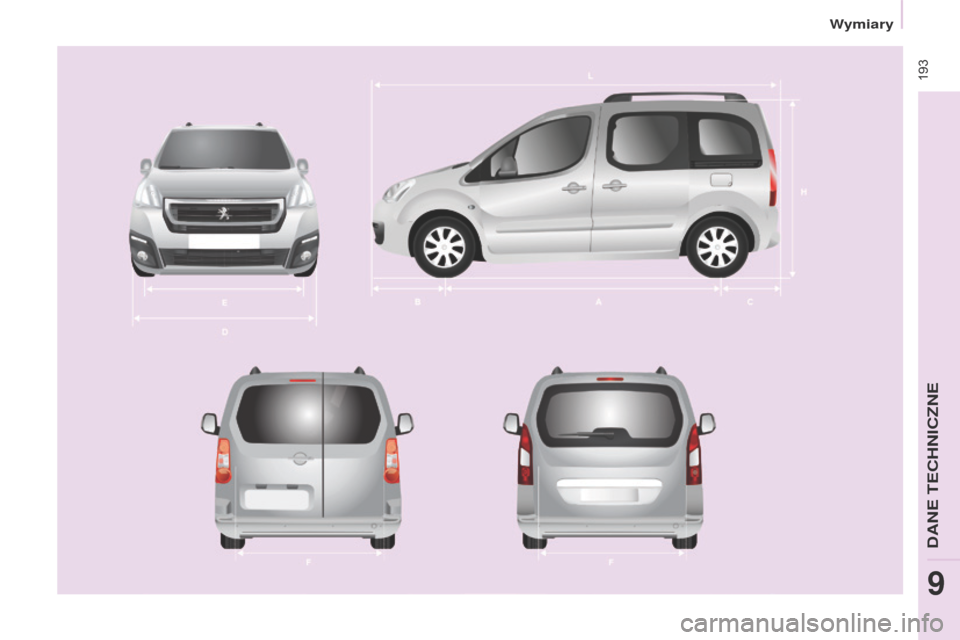

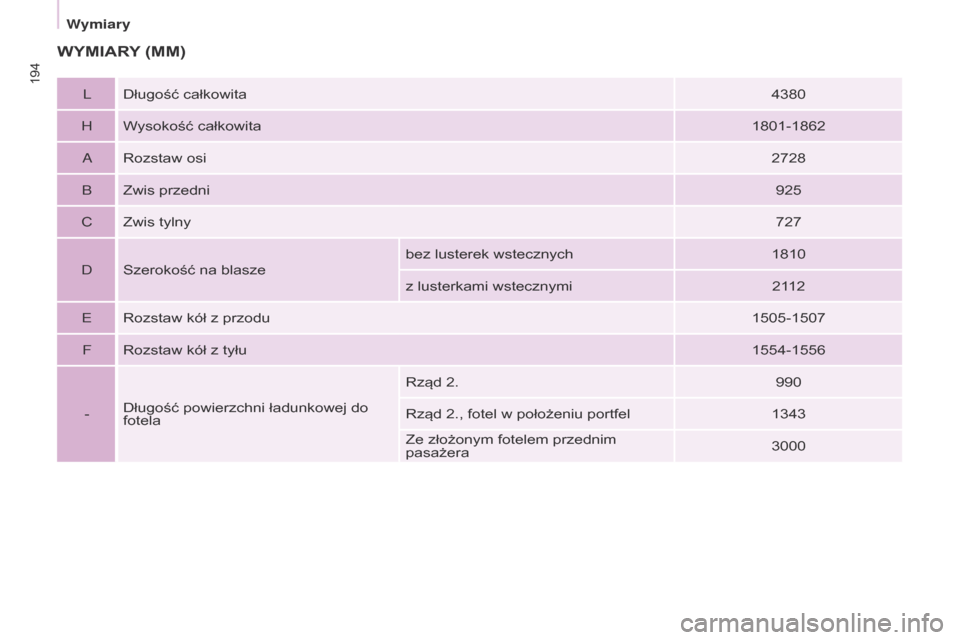

WYMIARY (MM )
LDługość całkowita 4380
H Wysokość całkowita 1801-1862
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727
D Szerokość na blasze bez lusterek wstecznych
1810
z lusterkami wstecznymi 2112
eRozstaw kół z

przodu 1505-1507
F Rozstaw kół z
tyłu 1554-1556
- Długość powierzchni ładunkowej do
fotela Rząd 2.
990
Rząd 2., fotel w
położeniu portfel1343
Ze złożonym fotelem przednim
pasażera 3000
Wymiary

195
Partner2VP_pl_Chap09_Caract-technique_ed02-2016
Partner2VP_pl_Chap09_Caract-technique_ed02-2016

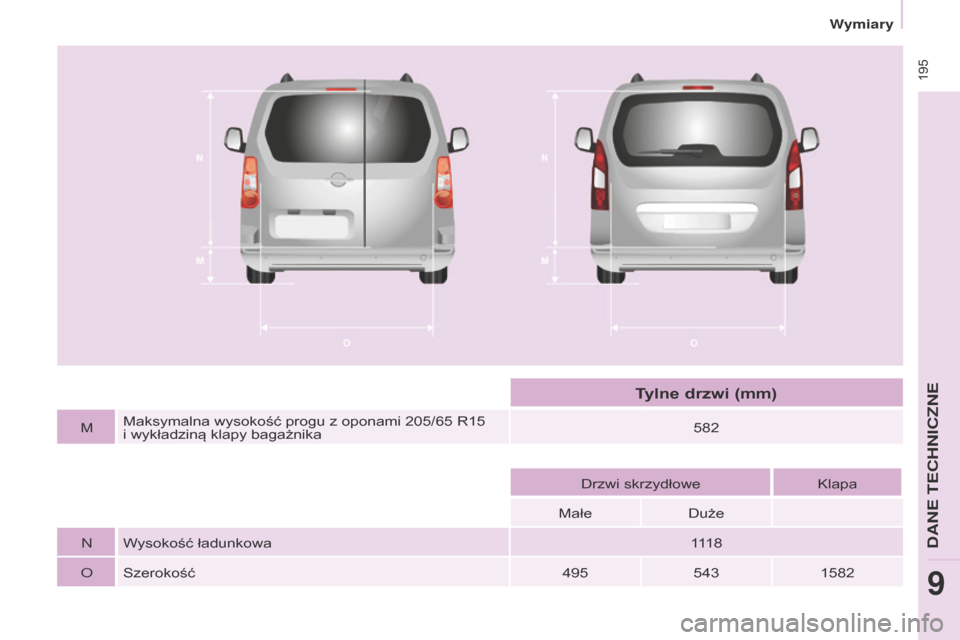

MMaksymalna wysokość progu z oponami 205/65 R15
i wykładziną klapy bagażnika 582
Drzwi skrzydłowe Klapa
Małe Duże
N Wysokość ładunkowa 111 8
oSzerokość4955431582
Tylne drzwi (mm)
Wymiary
DANe teCHNICZNe
9

196
Partner2VP_pl_Chap09_Caract-technique_ed02-2016
Partner2VP_pl_Chap09_Caract-technique_ed02-2016

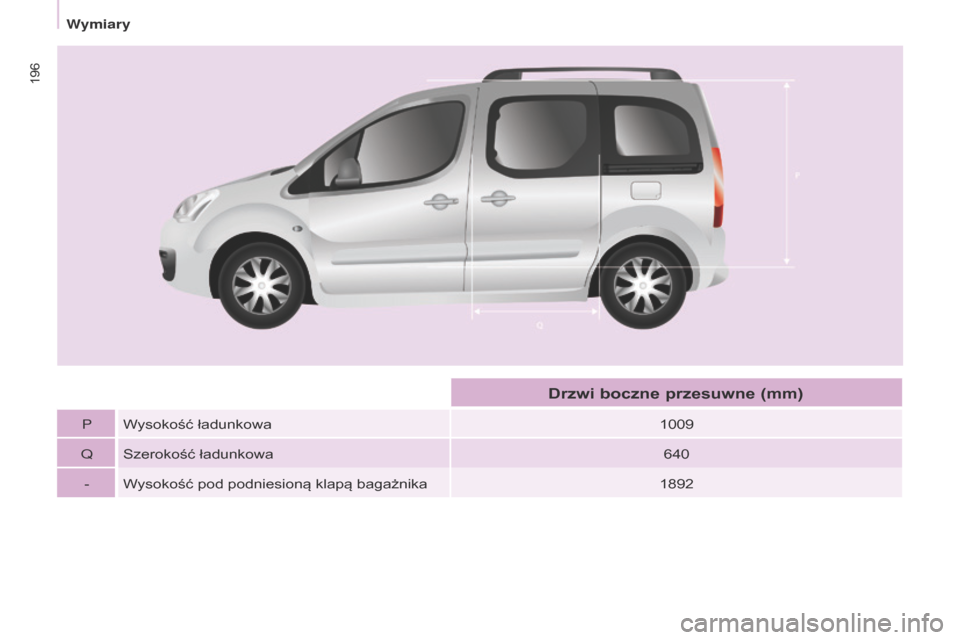

PWysokość ładunkowa 1009
Q Szerokość ładunkowa 640
- Wysokość pod podniesioną klapą bagażnika 1892
Drzwi boczne przesuwne (mm)
Wymiary

197
Partner2VP_pl_Chap09_Caract-technique_ed02-2016Partner2VP_pl_Chap09_Caract-technique_ed02-2016
DANE TEChNICZNE SILNIKóW
Dane techniczne silnika (pojemność
skokowa, moc maksymalna,
obroty maksymalne, rodzaj paliwa,
emisja CO
2...) dotyczące Państwa
samochodu podano w dowodzie
rejestracyjnym.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z

warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji,
należy zapoznać się z
dokumentacją
handlową modelu na stronie
internetowej marki. Prosimy
kontaktować się z
siecią PEUGEOT
albo z

warsztatem specjalistycznym.
MASY PO j AZD ó W I PRZYCZEP
Wartości te, wyrażone w kilogramach,
podano na tabliczce albo etykiecie
znamionowej producenta.
W
artości mas własnych oraz
przyczep odpowiednie dla Państwa
samochodu znajdują się w
dowodzie
rejestracyjnym.
Masa pojazdu gotowego do drogi
jest równa masie własnej pojazdu +
kierowca (75
kg) + zbiornik wypełniony
w
90%.
Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000
metrów; masa
z
przyczepą musi być zmniejszana
o
10 % co każde dodatkowe
1000
metrów.
Masa przyczepy z
hamulcami może
być, w
granicach MTRA, zwiększona
w
miarę zmniejszania masy
samochodu holującego. Wysoka temperatura
zewnętrzna może przyczynić
się do zmniejszenia osiągów
samochodu, aby chronić silnik; jeżeli
temperatura na zewnątrz wzrośnie
powyżej 37°C, należy ograniczyć masę
przyczepy.
Holowanie z

mało obciążonym
pojazdem holującym może
pogorszyć jego sterowność
i
przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku samochodu holującego
maksymalna dopuszczalna prędkość
ulega zmniejszeniu (przestrzegać
przepisów drogowych obowiązujących
w
danym kraju).Zalecany nacisk na hak odpowiada
dopuszczalnemu obciążeniu przegubu
kulistego haka holowniczego (demontowanego
przy użyciu narzędzi lub bez ich użycia).
MTAC: technicznie dopuszczalna
maksymalna masa całkowita.
MTRA: dopuszczalna masa całkowita
zespołu pojazdów.
Położenie tabliczki znamionowej
producenta podano w

rubryce 9,
część "Elementy identyfikacyjne".
W każdym kraju należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami. Aby
uzyskać informacje o możliwości holowania
przyczep przez Państwa samochód oraz
o
dopuszczalnej masie całkowitej z przyczepą,
należy skontaktować się z siecią PEUGEOT.
DANE TECHNICZNE
9
Masy

198
Partner2VP_pl_Chap09_Caract-technique_ed02-2016Partner2VP_pl_Chap09_Caract-technique_ed02-2016

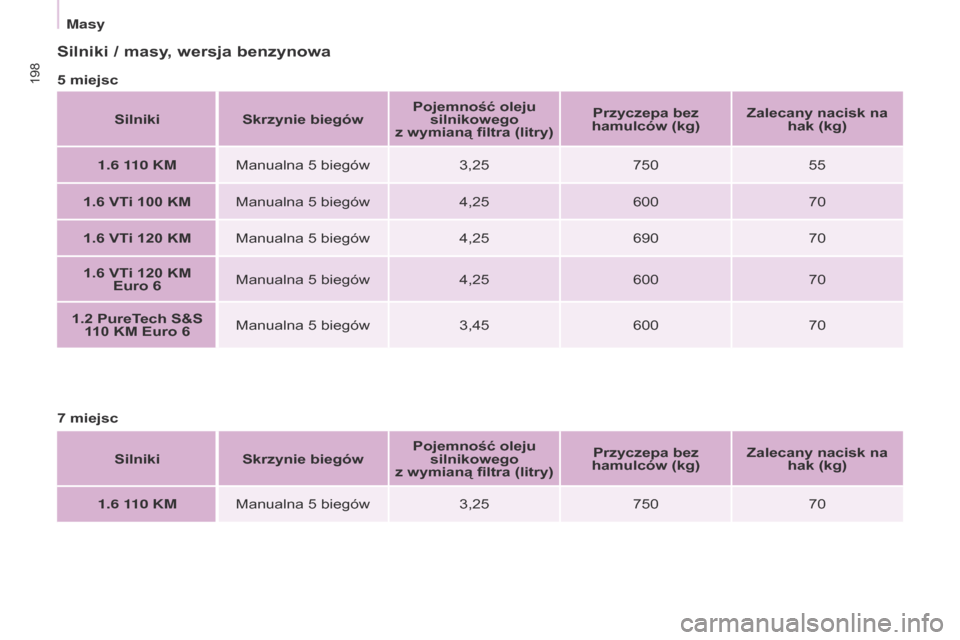

Silniki / masy, wersja benzynowa
5 miejscSilniki Skrzynie biegów Pojemność oleju
silnikowego
z
wymianą filtra (litry)Przyczepa bez
hamulców (kg) Zalecany nacisk na
hak (kg)
1.6 110 KM Manualna 5 biegów 3,25750 55
1.6 VTi 100 KM Manualna 5 biegów 4,25600 70
1.6 VTi 120 KM Manualna 5 biegów 4,25690 70
1.6 VTi 120 KM Euro
6Manualna 5 biegów
4,25600 70
1.2 PureTech S&S 110 KM Euro 6 Manualna 5 biegów
3,45600 70
7 miejsc Silniki Skrzynie biegów Pojemność oleju
silnikowego
z
wymianą filtra (litry)Przyczepa bez
hamulców (kg) Zalecany nacisk na
hak (kg)
1.6 110 KM Manualna 5 biegów 3,25750 70
Masy
