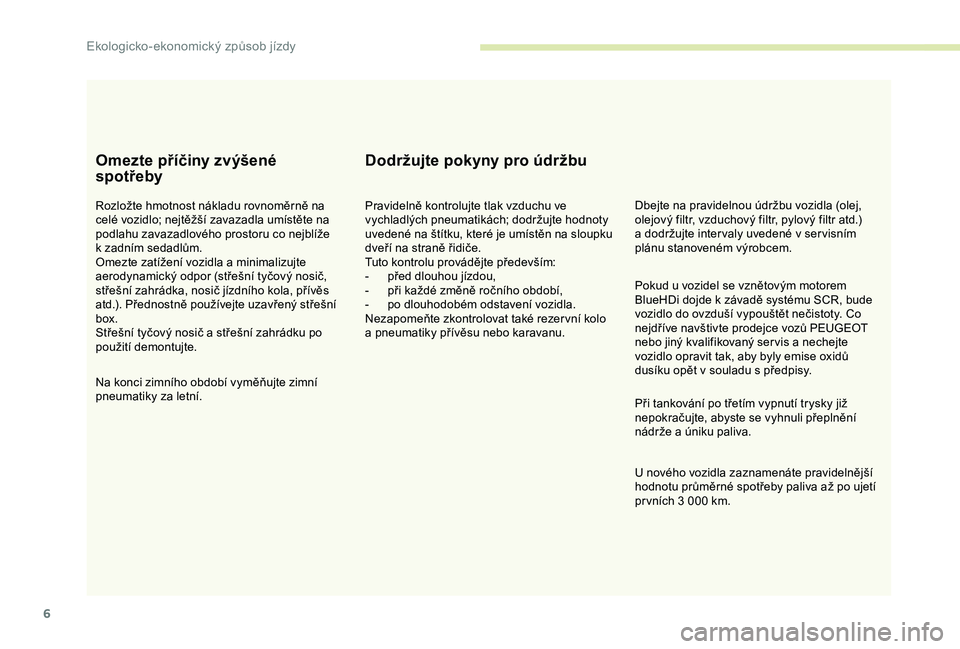

6
Omezte příčiny zvýšené
spotřeby
Rozložte hmotnost nákladu rovnoměrně na
celé vozidlo; nejtěžší zavazadla umístěte na
podlahu zavazadlového prostoru co nejblíže
k zadním sedadlům.
Omezte zatížení vozidla a
minimalizujte
aerodynamický odpor (střešní tyčový nosič,
střešní zahrádka, nosič jízdního kola, přívěs
atd.). Přednostně používejte uzavřený střešní
box.
Střešní tyčový nosič a
střešní zahrádku po
použití demontujte.
Na konci zimního období vyměňujte zimní
pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve
vychladlých pneumatikách; dodržujte hodnoty
uvedené na štítku, které je umístěn na sloupku
dveří na straně řidiče.
Tuto kontrolu provádějte především:
-

p
řed dlouhou jízdou,
-

p
ři každé změně ročního období,
-

p
o dlouhodobém odstavení vozidla.
Nezapomeňte zkontrolovat také rezer vní kolo
a
pneumatiky přívěsu nebo karavanu. Dbejte na pravidelnou údržbu vozidla (olej,
olejový filtr, vzduchový filtr, pylový filtr atd.)
a
dodržujte inter valy uvedené v ser visním
plánu stanoveném výrobcem.
Při tankování po třetím vypnutí trysky již
nepokračujte, abyste se vyhnuli přeplnění
nádrže a úniku paliva.
U
nového vozidla zaznamenáte pravidelnější
hodnotu průměrné spotřeby paliva až po ujetí
pr vních 3
000 km.
Pokud u
vozidel se vznětovým motorem
BlueHDi dojde k
závadě systému SCR, bude
vozidlo do ovzduší vypouštět nečistoty. Co
nejdříve navštivte prodejce vozů PEUGEOT
nebo jiný kvalifikovaný ser vis a
nechejte
vozidlo opravit tak, aby byly emise oxidů
dusíku opět v
souladu s předpisy.
Ekologicko-ekonomický způsob jízdy

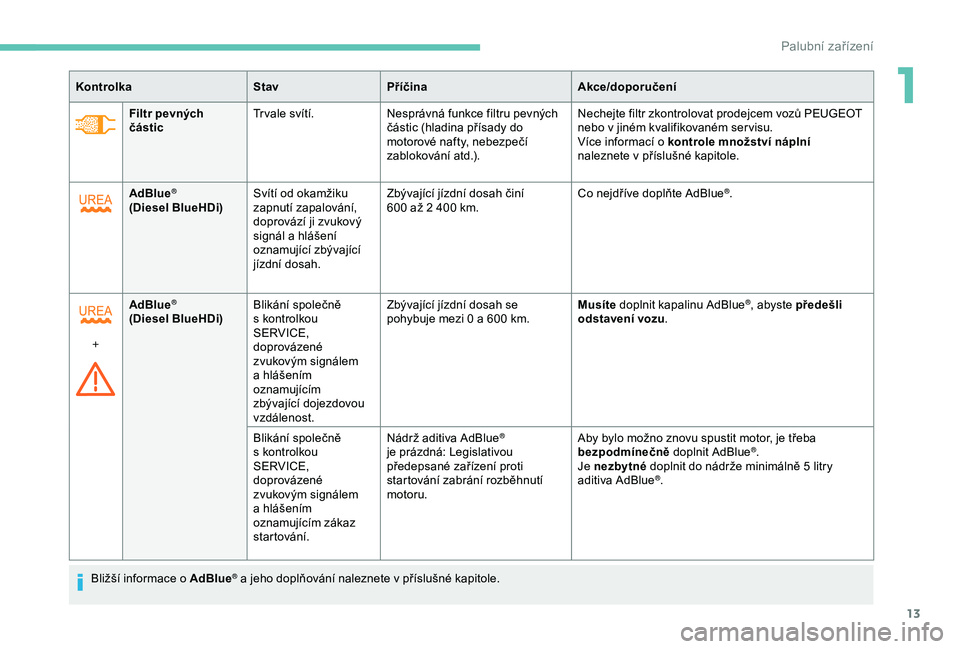

13
Filtr pevných
částicTr vale svítí.
Nesprávná funkce filtru pevných
částic (hladina přísady do
motorové nafty, nebezpečí
zablokování atd.). Nechejte filtr zkontrolovat prodejcem vozů PEUGEOT
nebo v
jiném kvalifikovaném ser visu.
Více informací o
kontrole množství náplní
naleznete v
příslušné kapitole.
Kontrolka
StavPříčina Akce/doporučení
AdBlue
®
(Diesel BlueHDi) Svítí od okamžiku
zapnutí zapalování,
doprovází ji zvukový
signál a
hlášení
oznamující zbývající
jízdní dosah. Zbývající jízdní dosah činí
600
až 2 400 km.Co nejdříve doplňte AdBlue
®.
+ AdBlue
®
(Diesel BlueHDi)
Blikání společně
s
kontrolkou
SERVICE,
doprovázené
zvukovým signálem
a
hlášením
oznamujícím
zbývající dojezdovou
vzdálenost. Zbývající jízdní dosah se
pohybuje mezi
0 a 600 km.Musíte
doplnit kapalinu AdBlue
®, abyste předešli
odstavení vozu .
Blikání společně
s

kontrolkou
SERVICE,
doprovázené
zvukovým signálem
a

hlášením
oznamujícím zákaz
startování. Nádrž aditiva AdBlue
®
je prázdná: Legislativou
předepsané zařízení proti
startování zabrání rozběhnutí
motoru. Aby bylo možno znovu spustit motor, je třeba
bezpodmínečně
doplnit AdBlue®.
Je nezbytné doplnit do nádrže minimálně 5
litry
aditiva AdBlue
®.
Bližší informace o

AdBlue
® a jeho doplňování naleznete v příslušné kapitole.
1
Palubní zařízení

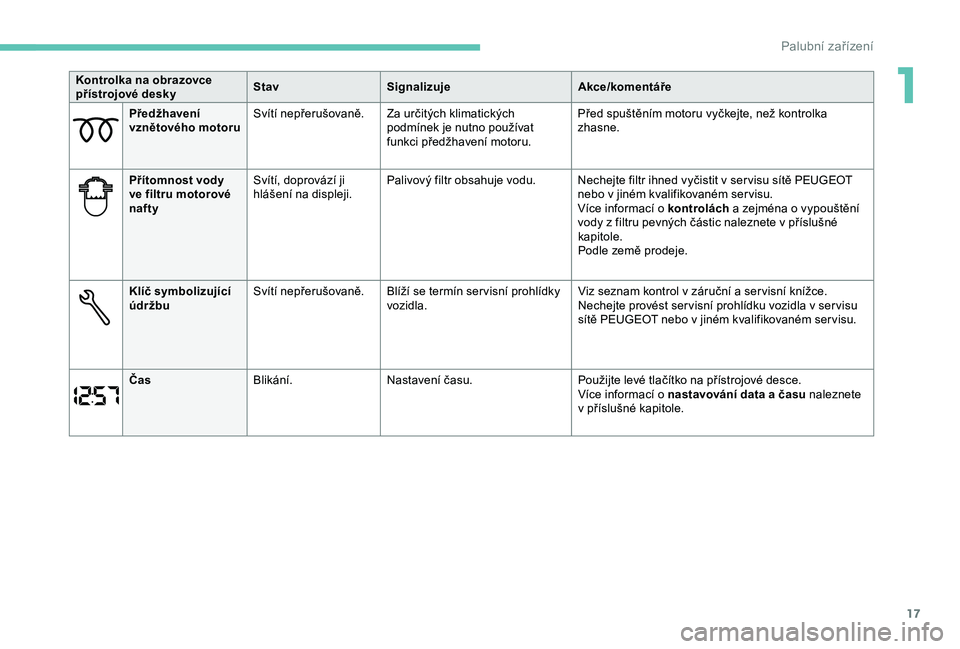

17
Předžhavení
vznětového motoru Svítí nepřerušovaně. Za určitých klimatických
podmínek je nutno používat
funkci předžhavení motoru. Před spuštěním motoru vyčkejte, než kontrolka
zhasne.
Přítomnost vody
ve filtru motorové
nafty Svítí, doprovází ji
hlášení na displeji.
Palivový filtr obsahuje vodu. Nechejte filtr ihned vyčistit v
ser visu sítě PEUGEOT
nebo v
jiném kvalifikovaném ser visu.
Více informací o
kontrolách a
zejména o vypouštění
vody z
filtru pevných částic naleznete v příslušné
kapitole.
Podle země prodeje.
Klíč symbolizující
údržbu Svítí nepřerušovaně. Blíží se termín ser visní prohlídky
vozidla. Viz seznam kontrol v záruční a ser visní knížce.
Nechejte provést ser visní prohlídku vozidla v
ser visu
sítě PEUGEOT nebo v
jiném kvalifikovaném ser visu.
Čas Blikání. Nastavení času. Použijte levé tlačítko na přístrojové desce.
Více informací o nastavování data a času naleznete
v
příslušné kapitole.
Kontrolka na obrazovce
přístrojové desky
Stav
Signalizuje Akce/komentáře
1
Palubní zařízení

69

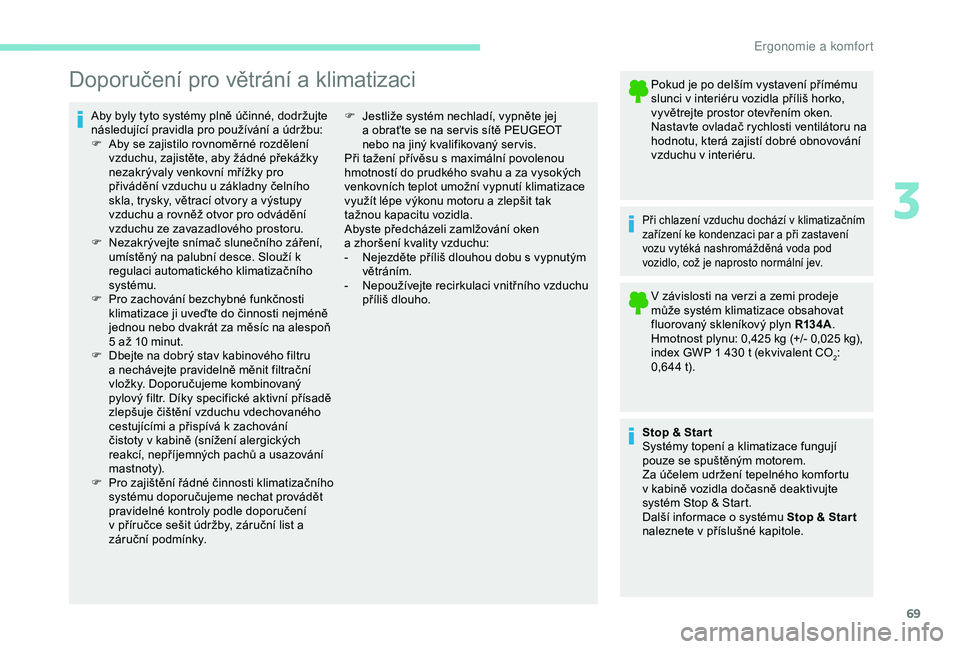

Doporučení pro větrání a klimatizaci
Aby byly tyto systémy plně účinné, dodržujte
následující pravidla pro používání a údržbu:
F

A
by se zajistilo rovnoměrné rozdělení
vzduchu, zajistěte, aby žádné překážky
nezakrývaly venkovní mřížky pro
přivádění vzduchu u
základny čelního
skla, trysky, větrací otvory a
výstupy
vzduchu a
rovněž otvor pro odvádění
vzduchu ze zavazadlového prostoru.
F

N
ezakrývejte snímač slunečního záření,
umístěný na palubní desce. Slouží k
regulaci automatického klimatizačního
systému.
F

P
ro zachování bezchybné funkčnosti
klimatizace ji uveďte do činnosti nejméně
jednou nebo dvakrát za měsíc na alespoň
5
až 10 minut.
F

D
bejte na dobrý stav kabinového filtru
a nechávejte pravidelně měnit filtrační
vložky. Doporučujeme kombinovaný
pylový filtr. Díky specifické aktivní přísadě
zlepšuje čištění vzduchu vdechovaného
cestujícími a přispívá k zachování
čistoty v kabině (snížení alergických
reakcí, nepříjemných pachů a usazování
mastnot y).
F

P
ro zajištění řádné činnosti klimatizačního
systému doporučujeme nechat provádět
pravidelné kontroly podle doporučení
v
příručce sešit údržby, záruční list a
záruční podmínky. Pokud je po delším vystavení přímému
slunci v
interiéru vozidla příliš horko,
vyvětrejte prostor otevřením oken.
Nastavte ovladač rychlosti ventilátoru na
hodnotu, která zajistí dobré obnovování
vzduchu v
interiéru.
Při chlazení vzduchu dochází v klimatizačním
z ařízení ke kondenzaci par a při zastavení
vozu vytéká nashromážděná voda pod
vozidlo, což je naprosto normální jev.
V závislosti na verzi a zemi prodeje
může systém klimatizace obsahovat
fluorovaný skleníkový plyn R13 4A .
Hmotnost plynu: 0,425
kg (+/- 0,025 kg),
index GWP 1
430 t (ekvivalent CO
2:
0,644 t).
F

J

estliže systém nechladí, vypněte jej
a

obraťte se na ser vis sítě PEUGEOT
nebo na jiný kvalifikovaný ser vis.
Při tažení přívěsu s

maximální povolenou
hmotností do prudkého svahu a

za vysokých
venkovních teplot umožní vypnutí klimatizace
využít lépe výkonu motoru a

zlepšit tak
tažnou kapacitu vozidla.
Abyste předcházeli zamlžování oken
a

zhoršení kvality vzduchu:
-

N

ejezděte příliš dlouhou dobu s

vypnutým
větráním.
-

N

epoužívejte recirkulaci vnitřního vzduchu
příliš dlouho.
Stop & Star t
Systémy topení a

klimatizace fungují
pouze se spuštěným motorem.
Za účelem udržení tepelného komfortu
v

kabině vozidla dočasně deaktivujte
systém Stop & Start.
Další informace o

systému Stop & Star t
naleznete v

příslušné kapitole.
3
E

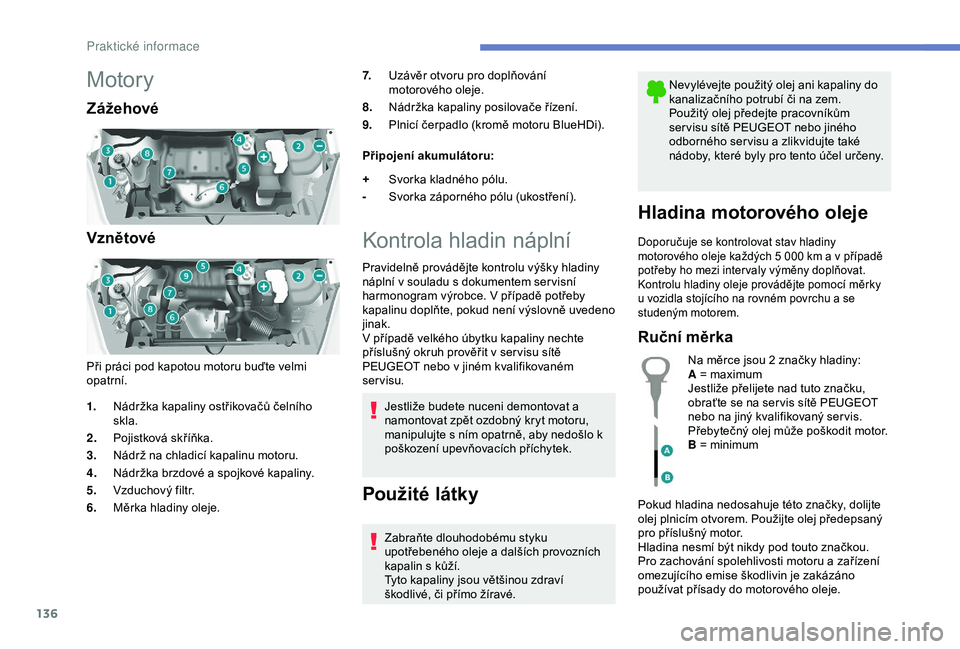

136
Motory
Zážehové
Vznětové
Při práci pod kapotou motoru buďte velmi
opatrní.7.
Uzávěr otvoru pro doplňování
motorového oleje.
8. Nádržka kapaliny posilovače řízení.
9. Plnicí čerpadlo (kromě motoru BlueHDi).
Připojení akumulátoru:
Kontrola hladin náplní
Pravidelně provádějte kontrolu výšky hladiny
náplní v souladu s dokumentem ser visní
harmonogram výrobce. V případě potřeby
kapalinu doplňte, pokud není výslovně uvedeno
jinak.
V
případě velkého úbytku kapaliny nechte
příslušný okruh prověřit v
ser visu sítě
PEUGEOT nebo v
jiném kvalifikovaném
servisu.
Jestliže budete nuceni demontovat a
namontovat zpět ozdobný kryt motoru,
manipulujte s ním opatrně, aby nedošlo k
poškození upevňovacích příchytek.
Použité látky
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších provozních
kapalin s
kůží.
Tyto kapaliny jsou většinou zdraví
škodlivé, či přímo žíravé. Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej předejte pracovníkům
ser visu sítě PEUGEOT nebo jiného
odborného ser visu a
zlikvidujte také
nádoby, které byly pro tento účel určeny.
Hladina motorového oleje
Doporučuje se kontrolovat stav hladiny
motorového oleje každých 5 000 km a v případě
potřeby ho mezi inter valy výměny doplňovat.
Kontrolu hladiny oleje provádějte pomocí měrky
u
vozidla stojícího na rovném povrchu a se
studeným motorem.
Ruční měrka
1. Nádržka kapaliny ostřikovačů čelního
skla.
2. Pojistková skříňka.
3. Nádrž na chladicí kapalinu motoru.
4. Nádržka brzdové a spojkové kapaliny.
5. Vzduchový filtr.
6. Měrka hladiny oleje. +
Svorka kladného pólu.
- Svorka záporného pólu (ukostření).
Na měrce jsou 2 značky hladiny:
A = maximum
Jestliže přelijete nad tuto značku,
obraťte se na ser vis sítě PEUGEOT
nebo na jiný kvalifikovaný ser vis.
Přebytečný olej může poškodit motor.
B = minimum
Pokud hladina nedosahuje této značky, dolijte
olej plnicím otvorem. Použijte olej předepsaný
pro příslušný motor.
Hladina nesmí být nikdy pod touto značkou.
Pro zachování spolehlivosti motoru a
zařízení
omezujícího emise škodlivin je zakázáno
používat přísady do motorového oleje.
Praktick

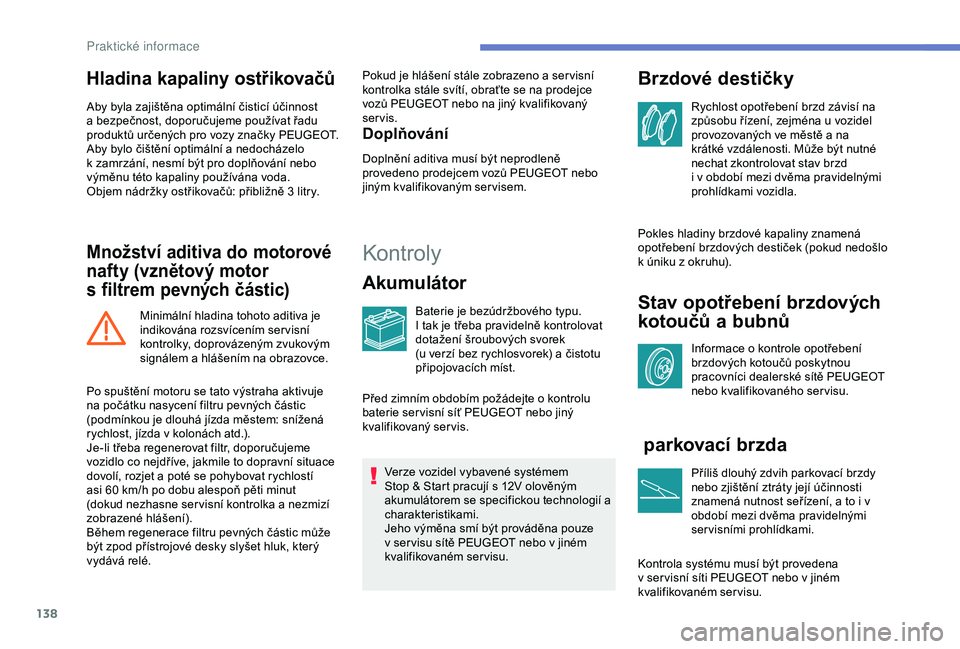

138
Hladina kapaliny ostřikovačů
Aby byla zajištěna optimální čisticí účinnost
a bezpečnost, doporučujeme používat řadu
produktů určených pro vozy značky PEUGEOT.
Aby bylo čištění optimální a
nedocházelo
k
zamrzání, nesmí být pro doplňování nebo
výměnu této kapaliny používána voda.
Objem nádržky ostřikovačů: přibližně 3
litry.
Množství aditiva do motorové
nafty (vznětový motor
s
f
iltrem pevných částic)
Minimální hladina tohoto aditiva je
indikována rozsvícením ser visní
kontrolky, doprovázeným zvukovým
signálem a
hlášením na obrazovce. Pokud je hlášení stále zobrazeno a
ser visní
kontrolka stále svítí, obraťte se na prodejce
vozů PEUGEOT nebo na jiný kvalifikovaný
servis.
Doplňování
Doplnění aditiva musí být neprodleně
provedeno prodejcem vozů PEUGEOT nebo
jiným kvalifikovaným ser visem.
Kontroly
Akumulátor
Baterie je bezúdržbového typu.
I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek
(u
verzí bez rychlosvorek) a čistotu
připojovacích míst.
Verze vozidel vybavené systémem
Stop & Start pracují s
12V olověným
akumulátorem se specifickou technologií a
charakteristikami.
Jeho výměna smí být prováděna pouze
v

ser visu sítě PEUGEOT nebo v jiném
kvalifikovaném ser visu.
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd
i
v období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z

okruhu).
Stav opotřebení brzdových
kotoučů a bubnů
Informace o kontrole opotřebení
b rzdových kotoučů poskytnou
pracovníci dealerské sítě PEUGEOT
nebo kvalifikovaného ser visu.
parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a to i v
období mezi dvěma pravidelnými
servisními prohlídkami.
Kontrola systému musí být provedena
v ser visní síti PEUGEOT nebo v jiném
kvalifikovaném ser visu.
Po spuštění motoru se tato výstraha aktivuje
na počátku nasycení filtru pevných částic
(podmínkou je dlouhá jízda městem: snížená
rychlost, jízda v

kolonách atd.).
Je-li třeba regenerovat filtr, doporučujeme
vozidlo co nejdříve, jakmile to dopravní situace
dovolí, rozjet a

poté se pohybovat rychlostí
asi 60

km/h po dobu alespoň pěti minut
(dokud nezhasne ser visní kontrolka a

nezmizí
zobrazené hlášení).
Během regenerace filtru pevných částic může
být zpod přístrojové desky slyšet hluk, který
vydává relé. Před zimním obdobím požádejte o

kontrolu
baterie ser visní síť PEUGEOT nebo jiný
kvalifikovaný ser vis.
Pr

139

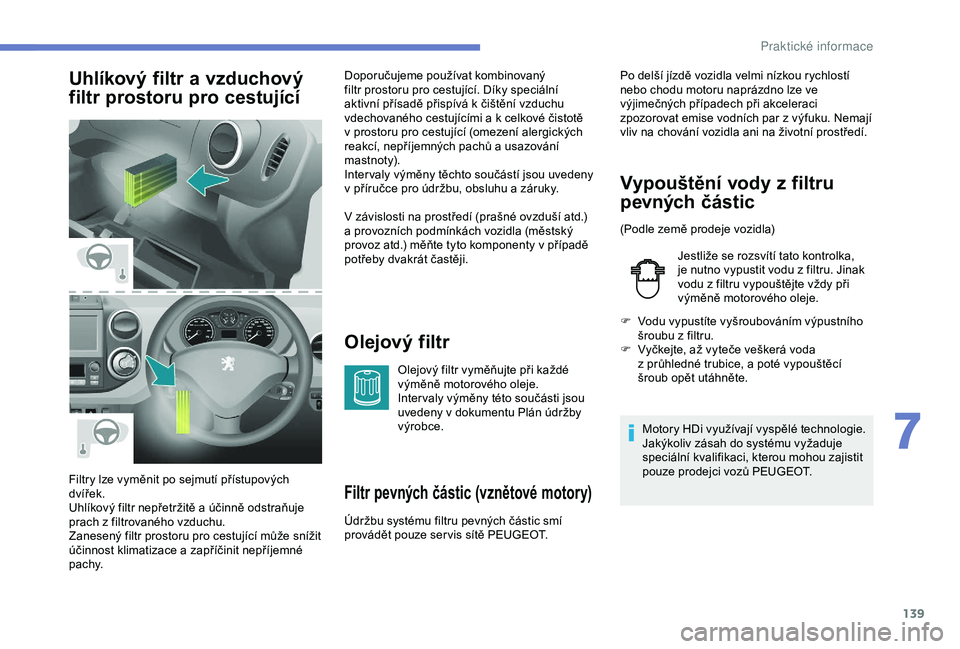

Uhlíkový filtr a vzduchový
filtr prostoru pro cestující
Olejový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Inter valy výměny této součásti jsou
uvedeny v dokumentu Plán údržby
výrobce.
Filtr pevných částic (vznětové motory)
Údržbu systému filtru pevných částic smí
provádět pouze ser vis sítě PEUGEOT.
Filtry lze vyměnit po sejmutí přístupových
dvířek.
Uhlíkový filtr nepřetržitě a

účinně odstraňuje
prach z

filtrovaného vzduchu.
Zanesený filtr prostoru pro cestující může snížit
účinnost klimatizace a

zapříčinit nepříjemné
p ac hy. Doporučujeme používat kombinovaný
filtr prostoru pro cestující. Díky speciální
aktivní přísadě přispívá k
čištění vzduchu
vdechovaného cestujícími a k celkové čistotě
v prostoru pro cestující (omezení alergických
reakcí, nepříjemných pachů a usazování
mastnot y).
Inter valy výměny těchto součástí jsou uvedeny
v příručce pro údržbu, obsluhu a záruky.
V závislosti na prostředí (prašné ovzduší atd.)
a provozních podmínkách vozidla (městský
provoz atd.) měňte tyto komponenty v případě
potřeby dvakrát častěji.
Vypouštění vody z f iltru
pevných částic
(Podle země prodeje vozidla)
Jestliže se rozsvítí tato kontrolka,
je nutno vypustit vodu z
filtru. Jinak
vodu z
filtru vypouštějte vždy při
výměně motorového oleje.
F

V
odu vypustíte vyšroubováním výpustního
šroubu z
filtru.
F

V
yčkejte, až vyteče veškerá voda
z
průhledné trubice, a poté vypouštěcí
šroub opět utáhněte.
Motory HDi využívají vyspělé technologie.
Jakýkoliv zásah do systému vyžaduje
speciální kvalifikaci, kterou mohou zajistit
pouze prodejci vozů PEUGEOT.
Po delší jízdě vozidla velmi nízkou rychlostí
nebo chodu motoru naprázdno lze ve
výjimečných případech při akceleraci
zpozorovat emise vodních par z
výfuku. Nemají
vliv na chování vozidla ani na životní prostředí.
7
Pr

140

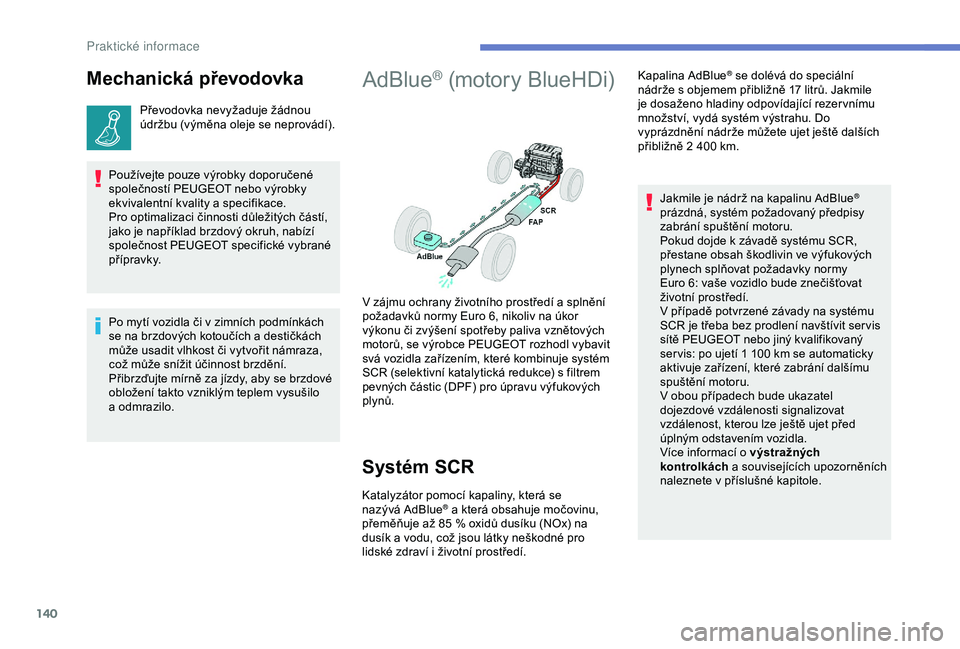

Mechanická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
ekvivalentní kvality a specifikace.
Pro optimalizaci činnosti důležitých částí,
jako je například brzdový okruh, nabízí
společnost PEUGEOT specifické vybrané
přípravky.
AdBlue® (motory BlueHDi)
Systém SCR
Katalyzátor pomocí kapaliny, která se
nazývá AdBlue® a která obsahuje močovinu,
přeměňuje až 85 % oxidů dusíku (NOx) na
dusík a

vodu, což jsou látky neškodné pro
lidské zdraví i

životní prostředí. Kapalina AdBlue
® se dolévá do speciální
nádrže s

objemem přibližně 17 litrů. Jakmile
je dosaženo hladiny odpovídající rezer vnímu
množství, vydá systém výstrahu. Do
vyprázdnění nádrže můžete ujet ještě dalších
přibližně 2

400

km.
V

zájmu ochrany životního prostředí a

splnění
požadavků normy Euro

6, nikoliv na úkor
výkonu či zvýšení spotřeby paliva vznětových
motorů, se výrobce PEUGEOT rozhodl vybavit
svá vozidla zařízením, které kombinuje systém
SCR (selektivní katalytická redukce) s

filtrem
pevných částic (DPF) pro úpravu výfukových
plynů. Jakmile je nádrž na kapalinu AdBlue
®
prázdná, systém požadovaný předpisy
zabrání spuštění motoru.
Pokud dojde k závadě systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro

6: vaše vozidlo bude znečišťovat
životní prostředí.
V

případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit ser vis
sítě PEUGEOT nebo jiný kvalifikovaný
ser vis: po ujetí 1

100

km se automaticky
aktivuje zařízení, které zabrání dalšímu
spuštění motoru.
V

obou případech bude ukazatel
dojezdové vzdálenosti signalizovat
vzdálenost, kterou lze ještě ujet před
úplným odstavením vozidla.
Více informací o

výstražných
kontrolkách a

souvisejících upozorněních
naleznete v

příslušné kapitole.
Po mytí vozidla či v

zimních podmínkách
se na brzdových kotoučích a

destičkách
může usadit vlhkost či vytvořit námraza,
což může snížit účinnost brzdění.
Přibrzďujte mírně za jízdy, aby se brzdové
obložení takto vzniklým teplem vysušilo
a

odmrazilo.
Praktick

162

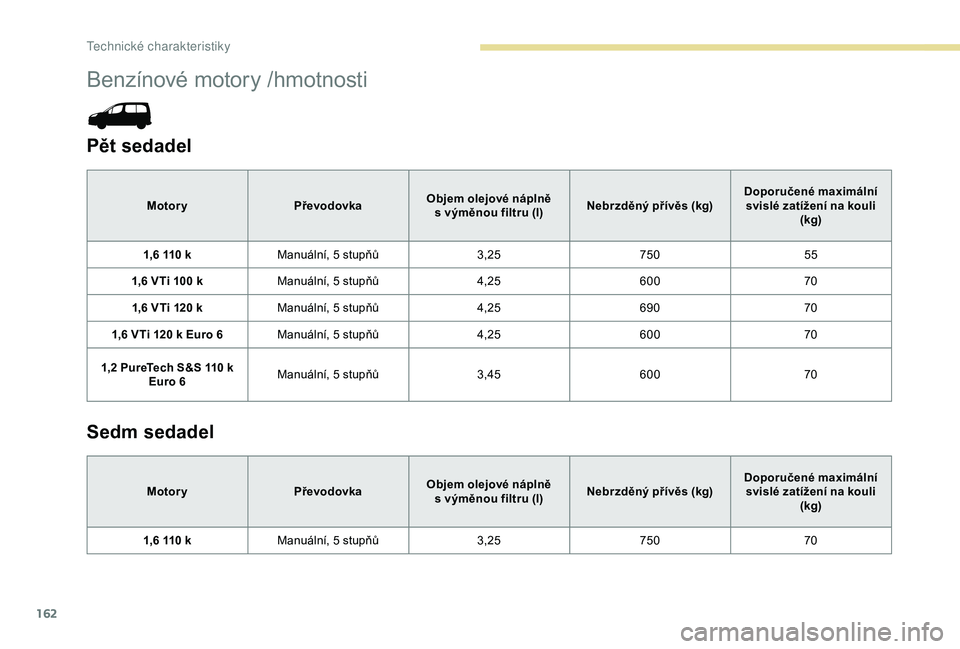

Benzínové motory /hmotnosti
Pět sedadel
Motory PřevodovkaObjem olejové náplně
s výměnou filtru (l)Nebrzděný přívěs (kg) Doporučené maximální
svislé zatížení na kouli (kg)
1,6
110 k Manuální, 5
stupňů3,25 750 55
1,6
VTi 100 k Manuální, 5
stupňů4,25 600 70
1,6
VTi 120 k Manuální, 5
stupňů4,25 690 70
1,6

VTi 120 k Euro 6Manuální, 5
stupňů4,25 600 70
1,2 PureTech S&S 110
k
Euro
6 Manuální, 5
stupňů3,45 600 70
Sedm sedadel
MotoryPřevodovkaObjem olejové náplně
s výměnou filtru (l)Nebrzděný přívěs (kg) Doporučené maximální
svislé zatížení na kouli (kg)
1,6
110 k Manuální, 5
stupňů3,25 750 70
T

163

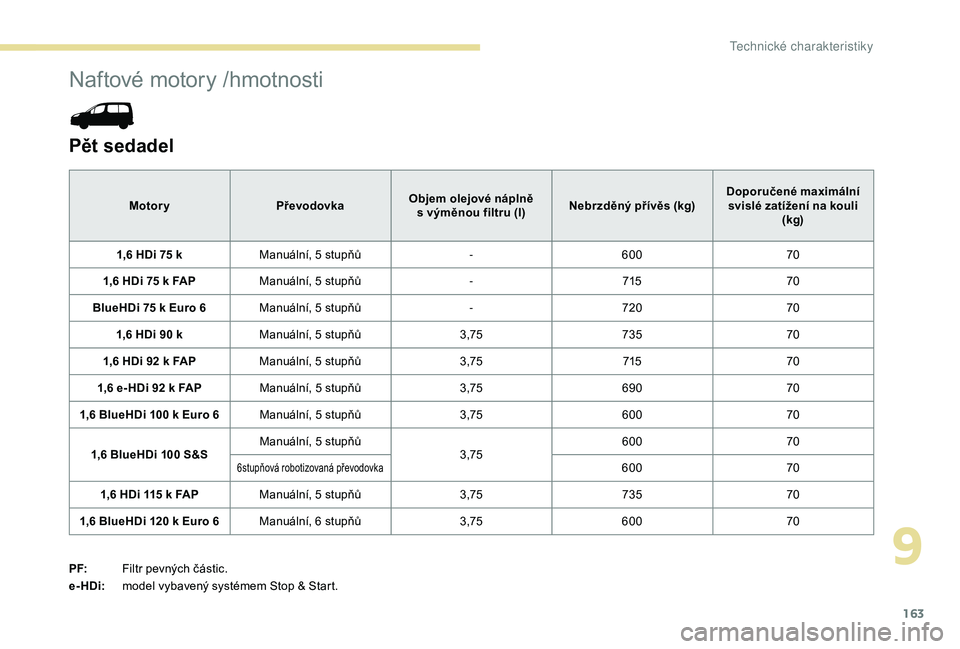

Naftové motory /hmotnosti
Pět sedadel
Motory PřevodovkaObjem olejové náplně
s výměnou filtru (l)Nebrzděný přívěs (kg) Doporučené maximální
svislé zatížení na kouli (kg)
1,6 HDi 75
k Manuální, 5
stupňů- 600 70
1,6 HDi 75
k FAP Manuální, 5
stupňů- 715 70
BlueHDi 75
k Euro 6Manuální, 5
stupňů- 720 70
1,6 HDi 90
k Manuální, 5
stupňů3,75 735 70
1,6 HDi 92
k FAP Manuální, 5
stupňů3,75 715 70
1,6 e- HDi 92
k FAP Manuální, 5
stupňů3,75 690 70
1,6

BlueHDi 100 k Euro 6Manuální, 5
stupňů3,75 600 70
1,6

BlueHDi 100 S&S Manuální, 5
stupňů3,75 600
70
6stupňová robotizovaná převodovka60070
1,6 HDi 115

k FAP Manuální, 5

stupňů 3,75 735 70
1,6

BlueHDi 120

k Euro

6 Manuální, 6

stupňů 3,75 600 70
PF: Filtr pevných částic.
e-HDi: model vybavený systémem Stop & Start.
9
Technick
