PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
INSTRUKTIONSBOK – TILLÄGG
Page 2 of 252

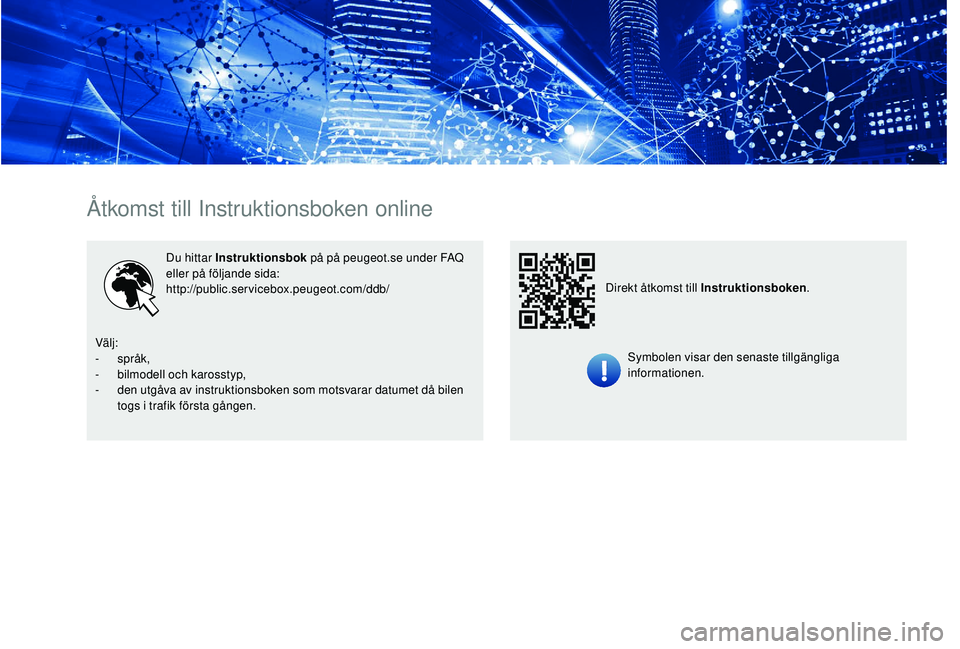

Åtkomst till Instruktionsboken online
Du hittar Instruktionsbok på på peugeot.se under FAQ
eller på följande sida:
http://public.servicebox.peugeot.com/ddb/
Symbolen visar den senaste tillgängliga
informationen.
Direkt åtkomst till Instruktionsboken
.
Välj:
-
språk,
-
b
ilmodell och karosstyp,
-
d
en utgåva av instruktionsboken som motsvarar datumet då bilen
togs i trafik första gången.

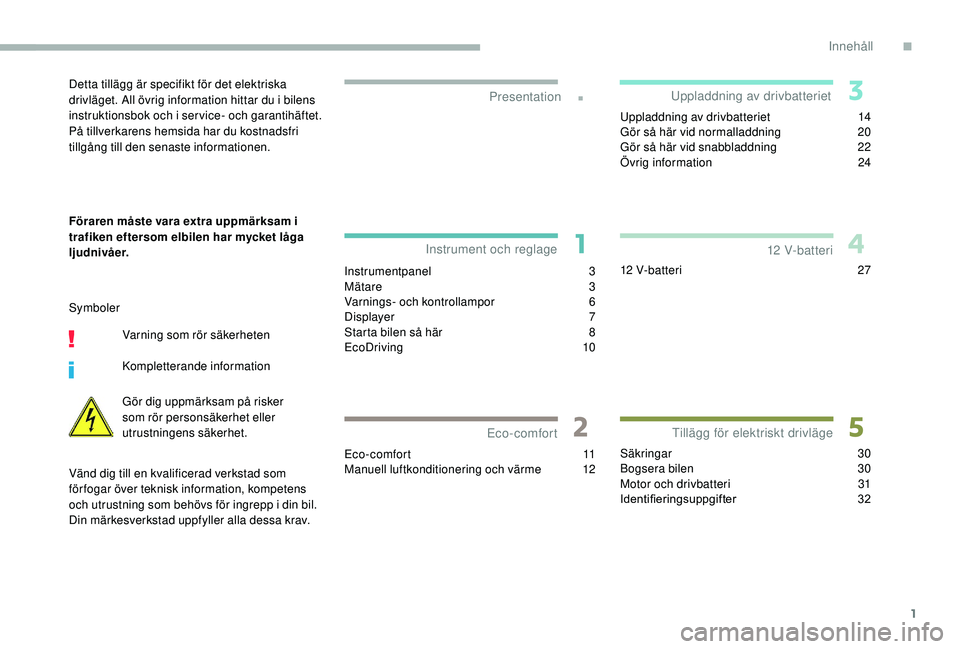

Page 3 of 252
1
.
Instrumentpanel 3
Mätare 3
Varnings- och kontrollampor
6
D
isplayer
7
S
tarta bilen så här
8
E
coDriving
1
0
Eco-comfort
11
Manuell luftkonditionering och värme
1
2Uppladdning av drivbatteriet
1
4
Gör så här vid normalladdning
2
0
Gör så här vid snabbladdning
2
2
Övrig information
2
4
12 V-batteri 2 7
Säkringar
30
Bogsera bilen
3
0
Motor och drivbatteri
3
1
Identifieringsuppgifter 32
Presentation
Instrument och reglage
Eco-comfort Uppladdning av drivbatteriet
Tillägg för elektriskt drivläge 12
V- bat ter iDetta tillägg är specifikt för det elektriska
drivläget. All övrig information hittar du i bilens
instruktionsbok och i ser vice- och garantihäftet.
På tillverkarens hemsida har du kostnadsfri
tillgång till den senaste informationen.
Föraren måste vara extra uppmärksam i
trafiken eftersom elbilen har mycket låga
ljudnivåer.
SymbolerVarning som rör säkerheten
Kompletterande information
Gör dig uppmärksam på risker
som rör personsäkerhet eller
utrustningens säkerhet.
Vänd dig till en kvalificerad verkstad som
för fogar över teknisk information, kompetens
och utrustning som behövs för ingrepp i din bil.
Din märkesverkstad uppfyller alla dessa krav.
Innehåll
.
Innehåll
Page 4 of 252
2

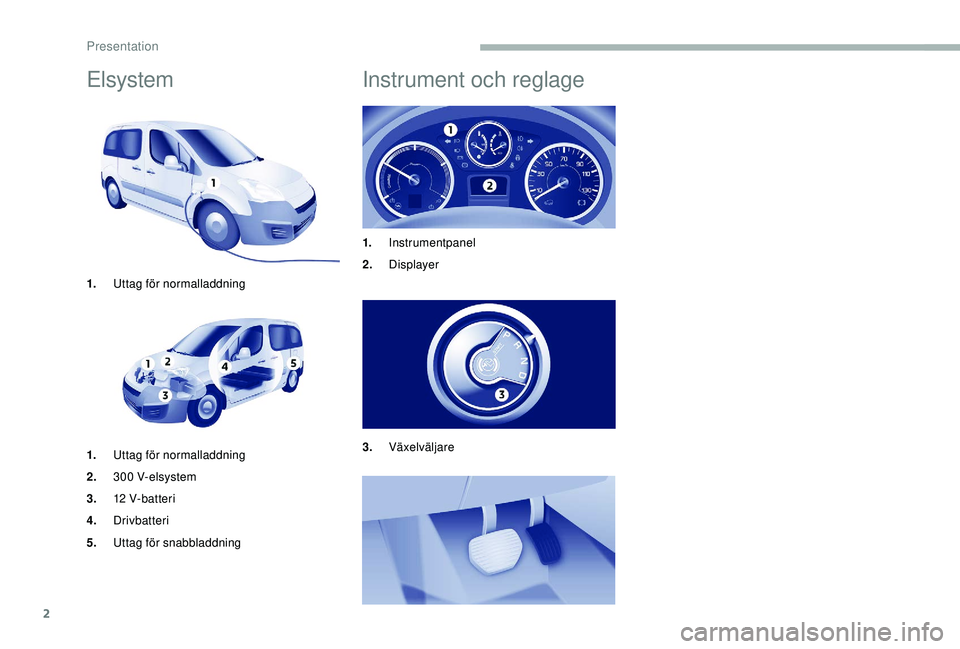

Elsystem
1.Uttag för normalladdning
1. Uttag för normalladdning
2. 300 V-elsystem
3. 12
V-batteri
4. Drivbatteri
5. Uttag för snabbladdning
Instrument och reglage
1.Instrumentpanel
2. Displayer
3. Växelväljare
Presentation
Page 5 of 252
3

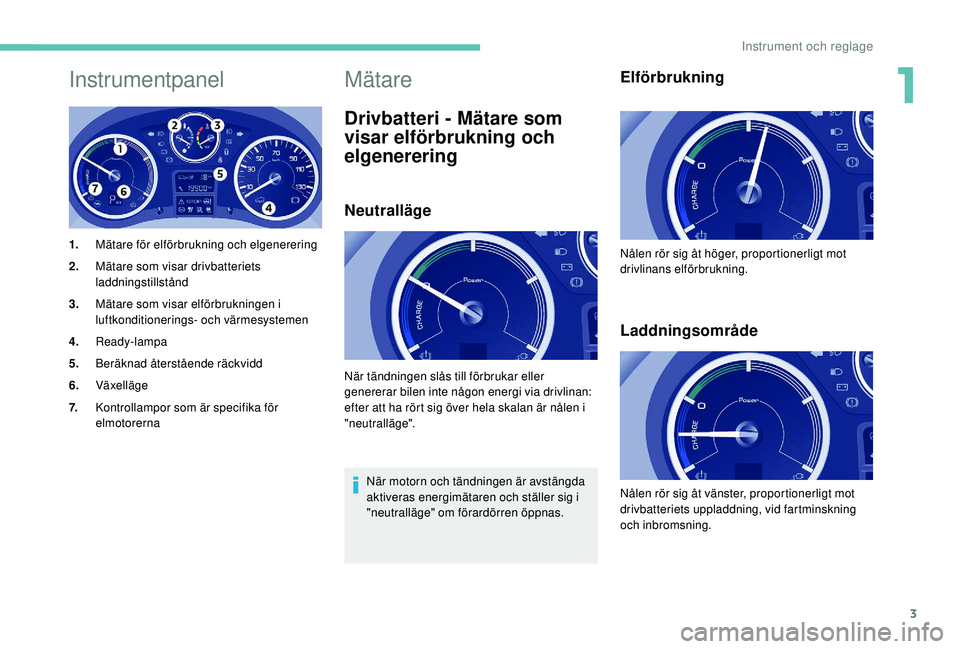

Instrumentpanel
1.Mätare för elförbrukning och elgenerering
2. Mätare som visar drivbatteriets
laddningstillstånd
3. Mätare som visar elförbrukningen i
luftkonditionerings- och värmesystemen
4. Ready-lampa
5. Beräknad återstående räckvidd
6. Växelläge
7. Kontrollampor som är specifika för
elmotorerna
Mätare
Drivbatteri - Mätare som
visar elförbrukning och
elgenerering
Neutralläge
När motorn och tändningen är avstängda
aktiveras energimätaren och ställer sig i
"neutralläge" om förardörren öppnas.
Elförbrukning
Laddningsområde
När tändningen slås till förbrukar eller
genererar bilen inte någon energi via drivlinan:
efter att ha rört sig över hela skalan är nålen i
"neutralläge". Nålen rör sig åt höger, proportionerligt mot
drivlinans elförbrukning.
Nålen rör sig åt vänster, proportionerligt mot
drivbatteriets uppladdning, vid fartminskning
och inbromsning.
1
Instrument och reglage
Page 6 of 252

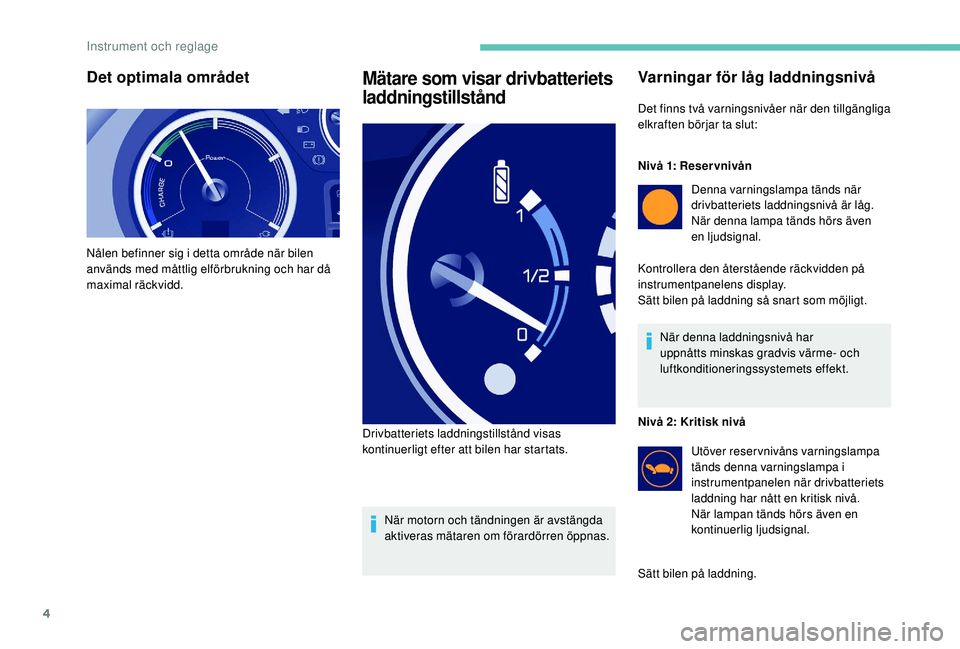

4
Det optimala området
Nålen befinner sig i detta område när bilen
används med måttlig elförbrukning och har då
maximal räckvidd.
Mätare som visar drivbatteriets
laddningstillstånd
När motorn och tändningen är avstängda
aktiveras mätaren om förardörren öppnas.
Drivbatteriets laddningstillstånd visas
kontinuerligt efter att bilen har startats.
Varningar för låg laddningsnivå
Det finns två varningsnivåer när den tillgängliga
elkraften börjar ta slut:
Nivå 1: Reservnivån
Denna varningslampa tänds när
drivbatteriets laddningsnivå är låg.
När denna lampa tänds hörs även
en ljudsignal.
Kontrollera den återstående räckvidden på
instrumentpanelens display.
Sätt bilen på laddning så snart som möjligt.
När denna laddningsnivå har
uppnåtts minskas gradvis värme- och
luftkonditioneringssystemets effekt.
Nivå 2: Kritisk nivå Utöver reservnivåns varningslampa
tänds denna varningslampa i
instrumentpanelen när drivbatteriets
laddning har nått en kritisk nivå.
När lampan tänds hörs även en
kontinuerlig ljudsignal.
Sätt bilen på laddning.
Instrument och reglage
Page 7 of 252
5

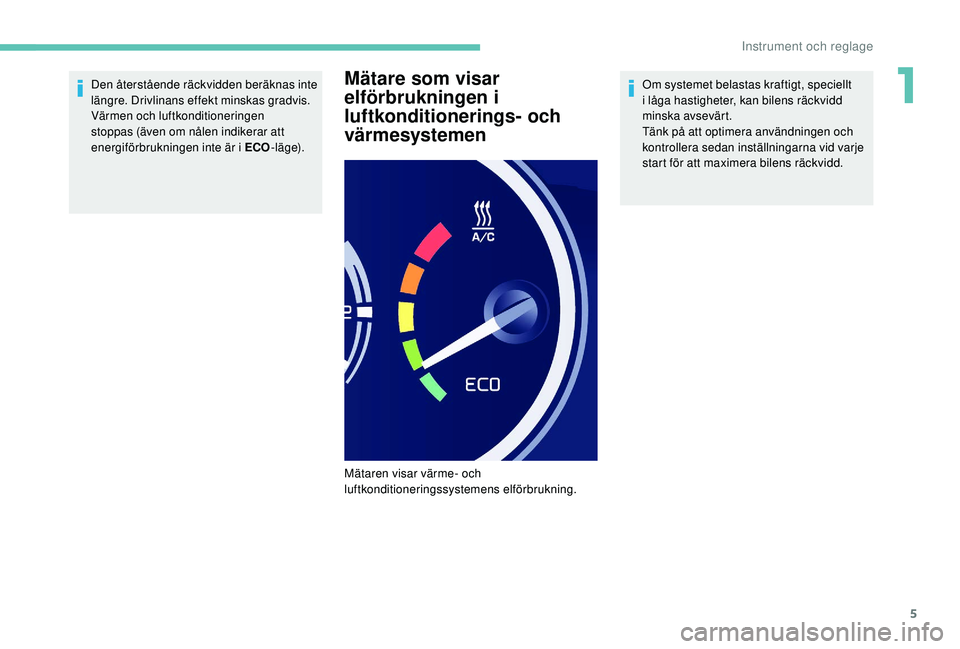

Den återstående räckvidden beräknas inte
längre. Drivlinans effekt minskas gradvis.
Värmen och luftkonditioneringen
stoppas (även om nålen indikerar att
energiförbrukningen inte är i ECO-läge).Mätare som visar
elförbrukningen i
luftkonditionerings- och
värmesystemenOm systemet belastas kraftigt, speciellt
i låga hastigheter, kan bilens räckvidd
minska avsevärt.
Tänk på att optimera användningen och
kontrollera sedan inställningarna vid varje
start för att maximera bilens räckvidd.
Mätaren visar värme- och
luftkonditioneringssystemens elförbrukning.
1
Instrument och reglage
Page 8 of 252
6

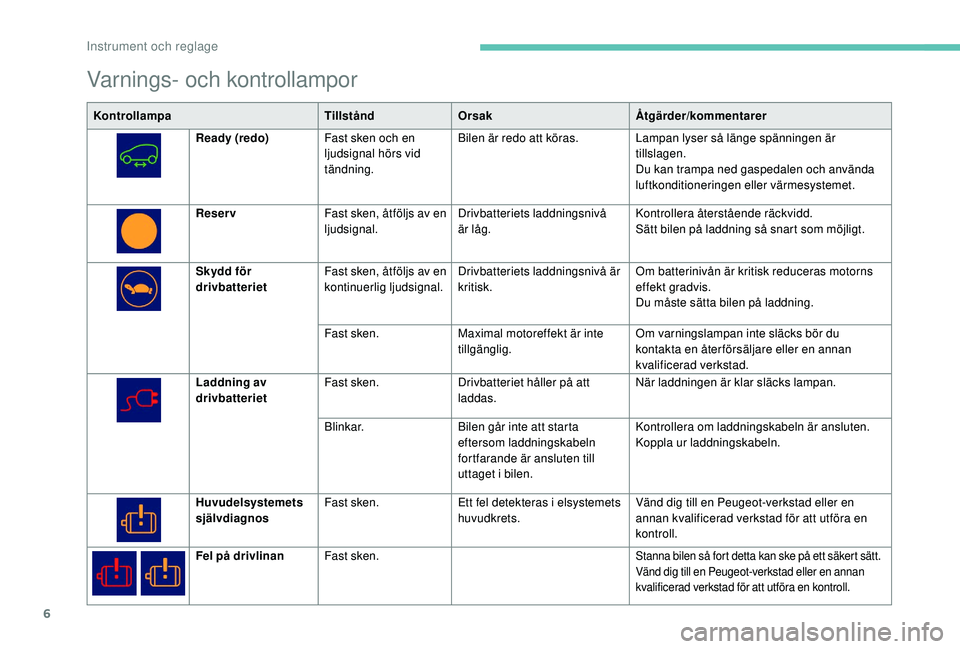

Varnings- och kontrollampor
KontrollampaTillståndOrsak Åtgärder/kommentarer
Ready (redo) Fast sken och en
ljudsignal hörs vid
tändning. Bilen är redo att köras.
Lampan lyser så länge spänningen är
tillslagen.
Du kan trampa ned gaspedalen och använda
luftkonditioneringen eller värmesystemet.
Reserv Fast sken, åtföljs av en
ljudsignal. Drivbatteriets laddningsnivå
är låg. Kontrollera återstående räckvidd.
Sätt bilen på laddning så snart som möjligt.
Skydd för
drivbatteriet Fast sken, åtföljs av en
kontinuerlig ljudsignal. Drivbatteriets laddningsnivå är
kritisk. Om batterinivån är kritisk reduceras motorns
effekt gradvis.
Du måste sätta bilen på laddning.
Fast sken. Maximal motoreffekt är inte
tillgänglig. Om varningslampan inte släcks bör du
kontakta en återförsäljare eller en annan
kvalificerad verkstad.
Laddning av
drivbatteriet Fast sken.
Drivbatteriet håller på att
laddas. När laddningen är klar släcks lampan.
Blinkar. Bilen går inte att starta
eftersom laddningskabeln
fortfarande är ansluten till
uttaget i bilen. Kontrollera om laddningskabeln är ansluten.
Koppla ur laddningskabeln.
Huvudelsystemets
självdiagnos Fast sken.
Ett fel detekteras i elsystemets
huvudkrets. Vänd dig till en Peugeot-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Fel på drivlinan Fast sken.
Stanna bilen så fort detta kan ske på ett säkert sätt.
Vänd dig till en Peugeot-verkstad eller en annan
kvalificerad verkstad för att utföra en kontroll.
Instrument och reglage
Page 9 of 252
7

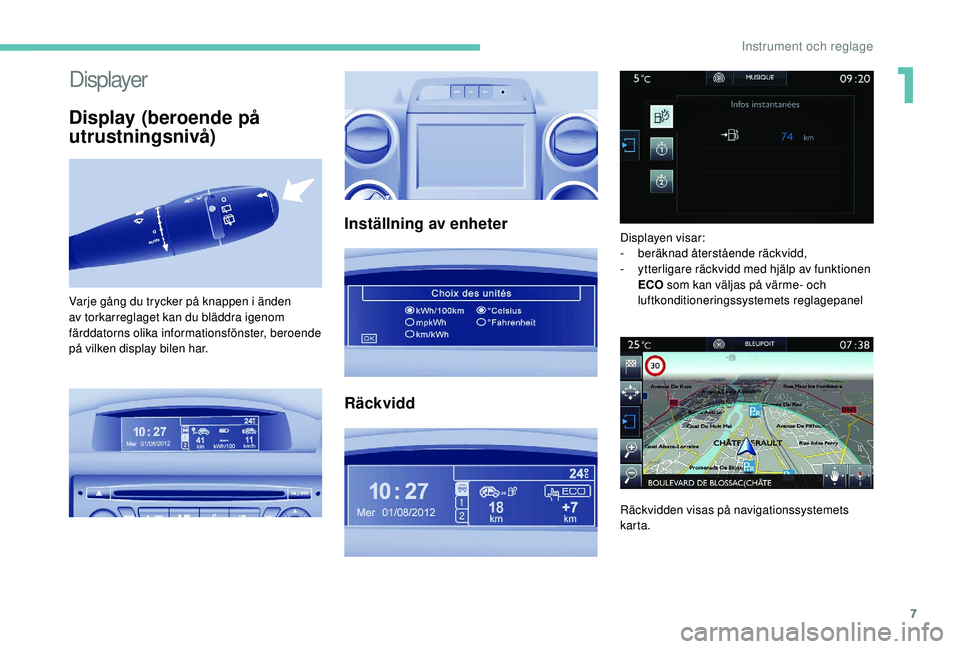

Displayer
Display (beroende på
utrustningsnivå)
Inställning av enheter
Räckvidd
Varje gång du trycker på knappen i änden
av torkarreglaget kan du bläddra igenom
färddatorns olika informationsfönster, beroende
på vilken display bilen har. Displayen visar:
-
b
eräknad återstående räckvidd,
-
y
tterligare räckvidd med hjälp av funktionen
ECO som kan väljas på värme- och
luftkonditioneringssystemets reglagepanel
Räckvidden visas på navigationssystemets
karta.
1
Instrument och reglage
Page 10 of 252
8

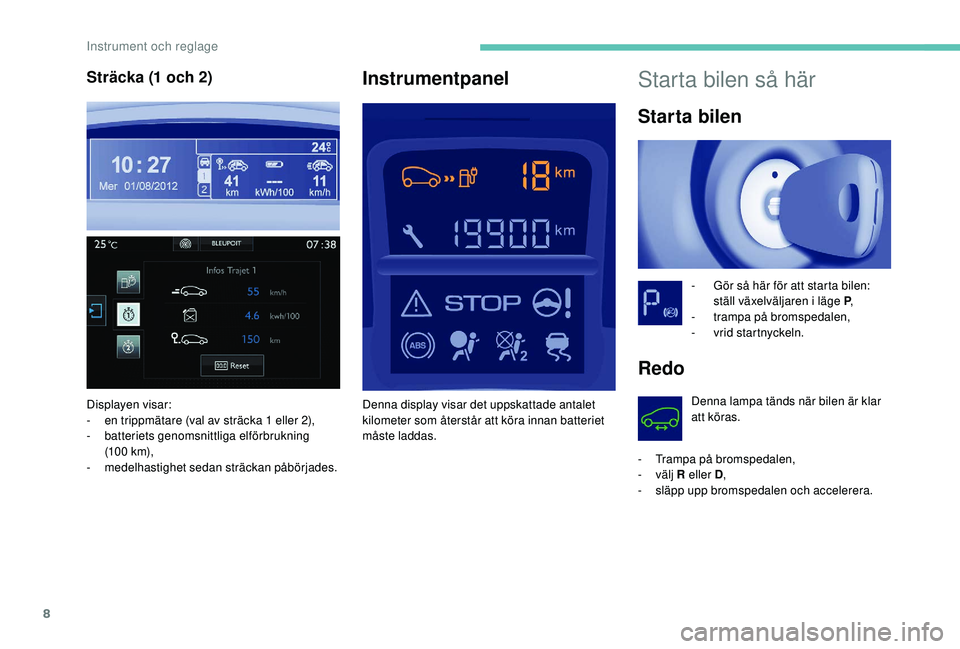

Starta bilen så här
Starta bilen
- Gör så här för att starta bilen: ställ växelväljaren i läge P ,
-
t
rampa på bromspedalen,
-
v
rid startnyckeln.
Redo
Denna lampa tänds när bilen är klar
att köras.
-
T
rampa på bromspedalen,
-
välj R eller D ,
-
s
läpp upp bromspedalen och accelerera.
Instrumentpanel
Displayen visar:
- e n trippmätare (val av sträcka 1 eller 2),
-
b
atteriets genomsnittliga elförbrukning
(10 0
k m),
-
m
edelhastighet sedan sträckan påbörjades. Denna display visar det uppskattade antalet
kilometer som återstår att köra innan batteriet
måste laddas.
Sträcka (1 och 2)
Instrument och reglage
