PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
VODIČ ZA KORISNIKE - DODATAK
Page 2 of 252

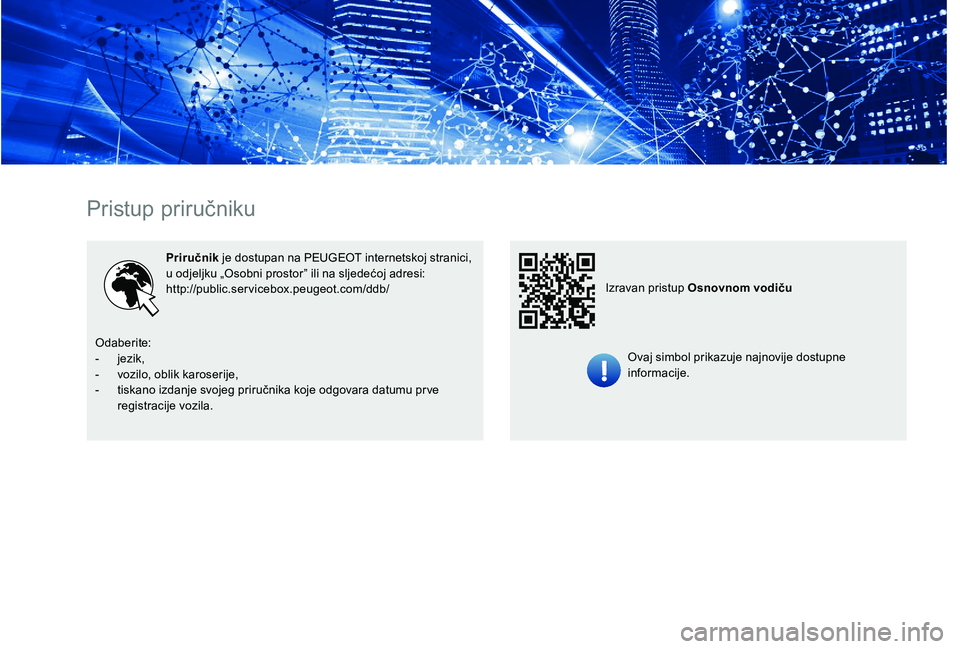

Pristup priručniku
Priručnik je dostupan na PEUGEOT internetskoj stranici,
u odjeljku „Osobni prostor” ili na sljedećoj adresi:
http://public.servicebox.peugeot.com/ddb/
Ovaj simbol prikazuje najnovije dostupne
informacije.
Izravan pristup Osnovnom vodiču
Odaberite:
-
j
ezik,
-
v
ozilo, oblik karoserije,
-
t
iskano izdanje svojeg priručnika koje odgovara datumu pr ve
registracije vozila.
Page 3 of 252

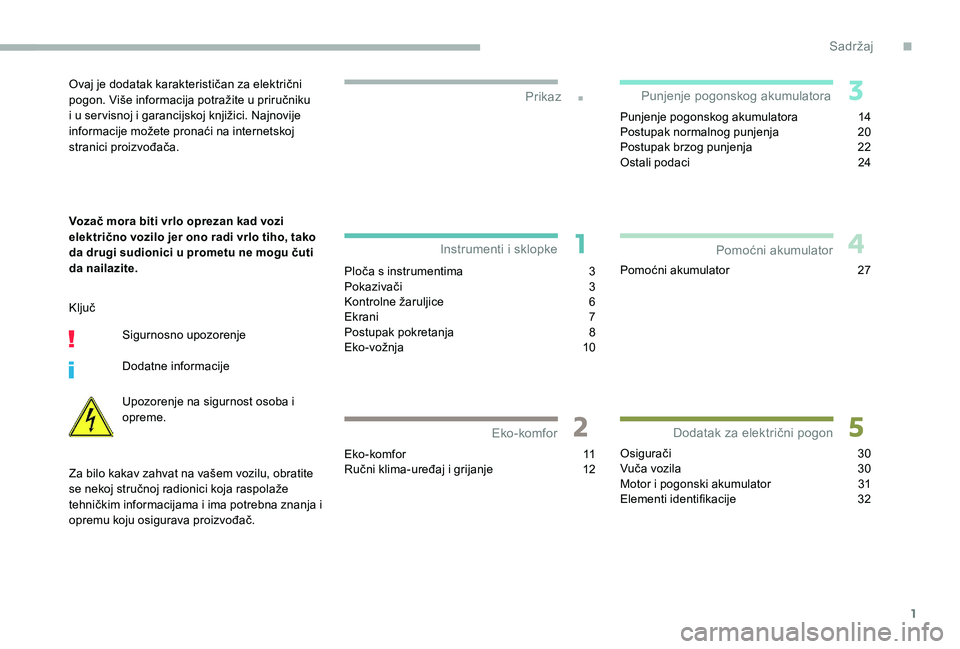

1
.
Ploča s instrumentima 3
P okazivači 3
K
ontrolne žaruljice
6
E
krani
7
P
ostupak pokretanja
8
E
ko-vožnja
1
0
Eko -komfor
1
1
Ručni klima-uređaj i grijanje
1
2Punjenje pogonskog akumulatora
1
4
Postupak normalnog punjenja
2
0
Postupak brzog punjenja
2
2
Ostali podaci
2
4
Pomoćni akumulator 2 7
Osigurači
3
0
Vuča vozila
3
0
Motor i pogonski akumulator
3
1
Elementi identifikacije
3
2
Prikaz
Instrumenti i sklopke
Eko -komfor Punjenje pogonskog akumulatora
Dodatak za električni pogon Pomoćni akumulatorOvaj je dodatak karakterističan za električni
pogon. Više informacija potražite u priručniku
i u ser visnoj i garancijskoj knjižici. Najnovije
informacije možete pronaći na internetskoj
stranici proizvođača.
Vozač mora biti vrlo oprezan kad vozi
električno vozilo jer ono radi vrlo tiho, tako
da drugi sudionici u prometu ne mogu čuti
da nailazite.
Ključ
Sigurnosno upozorenje
Dodatne informacije
Upozorenje na sigurnost osoba i
opreme.
Za bilo kakav zahvat na vašem vozilu, obratite
se nekoj stručnoj radionici koja raspolaže
tehničkim informacijama i ima potrebna znanja i
opremu koju osigurava proizvođač.
Sadržaj
.
Sadržaj
Page 4 of 252
2

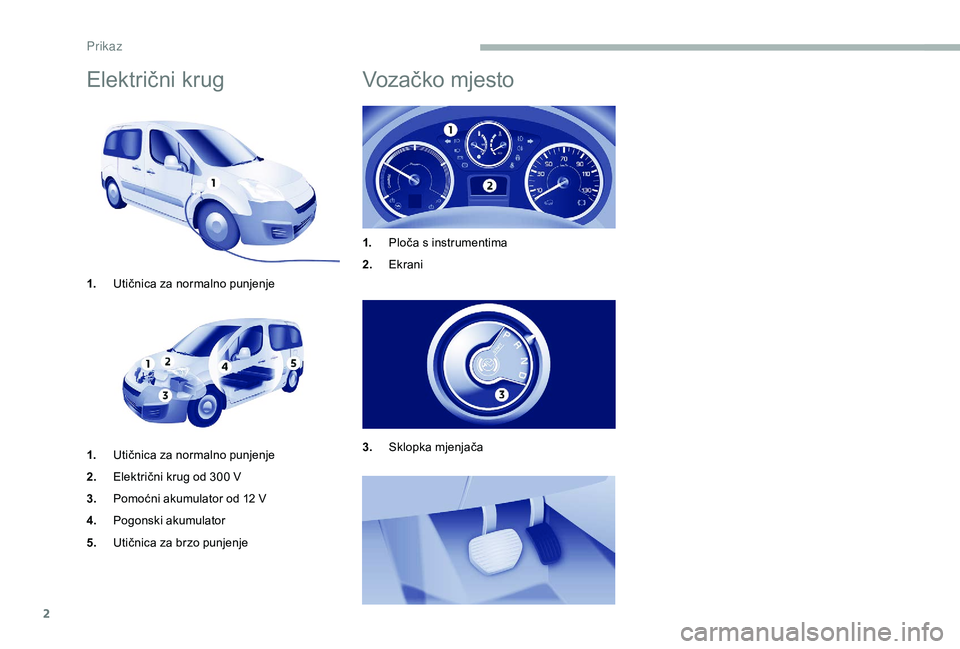

Električni krug
1.Utičnica za normalno punjenje
1. Utičnica za normalno punjenje
2. Električni krug od 300
V
3. Pomoćni akumulator od 12
V
4. Pogonski akumulator
5. Utičnica za brzo punjenje
Vozačko mjesto
1.Ploča s instrumentima
2. Ekrani
3. Sklopka mjenjača
P
Page 5 of 252
3

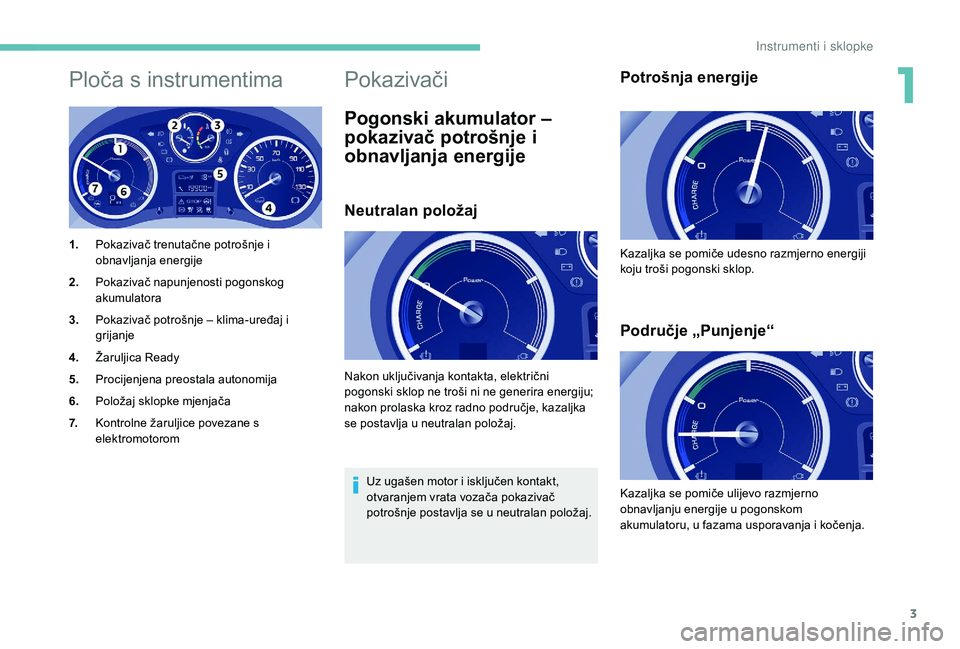

Ploča s instrumentima
1.Pokazivač trenutačne potrošnje i
obnavljanja energije
2. Pokazivač napunjenosti pogonskog
akumulatora
3. Pokazivač potrošnje – klima-uređaj i
grijanje
4. Žaruljica Ready
5. Procijenjena preostala autonomija
6. Položaj sklopke mjenjača
7. Kontrolne žaruljice povezane s
elektromotorom
Pokazivači
Pogonski akumulator –
pokazivač potrošnje i
obnavljanja energije
Neutralan položaj
Uz ugašen motor i isključen kontakt,
otvaranjem vrata vozača pokazivač
potrošnje postavlja se u neutralan položaj.
Potrošnja energije
Područje „Punjenje“
Nakon uključivanja kontakta, električni
pogonski sklop ne troši ni ne generira energiju;
nakon prolaska kroz radno područje, kazaljka
se postavlja u neutralan položaj. Kazaljka se pomiče udesno razmjerno energiji
koju troši pogonski sklop.
Kazaljka se pomiče ulijevo razmjerno
obnavljanju energije u pogonskom
akumulatoru, u fazama usporavanja i kočenja.
1
I
Page 6 of 252
4

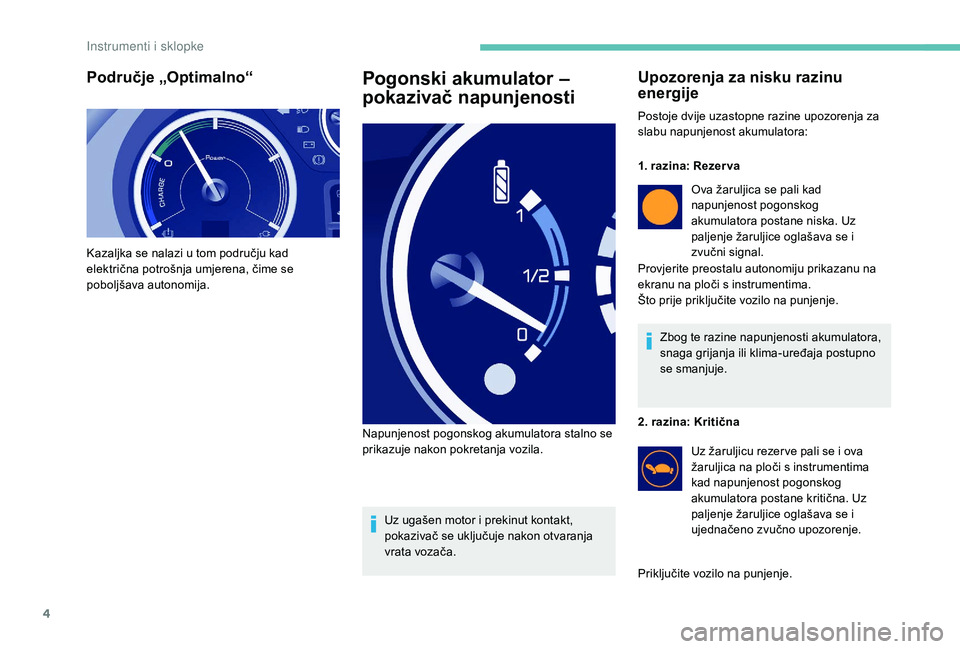

Područje „Optimalno“
Kazaljka se nalazi u tom području kad
električna potrošnja umjerena, čime se
poboljšava autonomija.
Pogonski akumulator –
pokazivač napunjenosti
Uz ugašen motor i prekinut kontakt,
pokazivač se uključuje nakon otvaranja
vrata vozača.
Napunjenost pogonskog akumulatora stalno se
prikazuje nakon pokretanja vozila.
Upozorenja za nisku razinu
energije
Postoje dvije uzastopne razine upozorenja za
slabu napunjenost akumulatora:
1. razina: Rezer va
Ova žaruljica se pali kad
napunjenost pogonskog
akumulatora postane niska. Uz
paljenje žaruljice oglašava se i
zvučni signal.
Provjerite preostalu autonomiju prikazanu na
ekranu na ploči s instrumentima.
Što prije priključite vozilo na punjenje.
Zbog te razine napunjenosti akumulatora,
snaga grijanja ili klima-uređaja postupno
se smanjuje.
2. razina: Kritična Uz žaruljicu rezer ve pali se i ova
žaruljica na ploči s instrumentima
kad napunjenost pogonskog
akumulatora postane kritična. Uz
paljenje žaruljice oglašava se i
ujednačeno zvučno upozorenje.
Priključite vozilo na punjenje.
I
Page 7 of 252
5

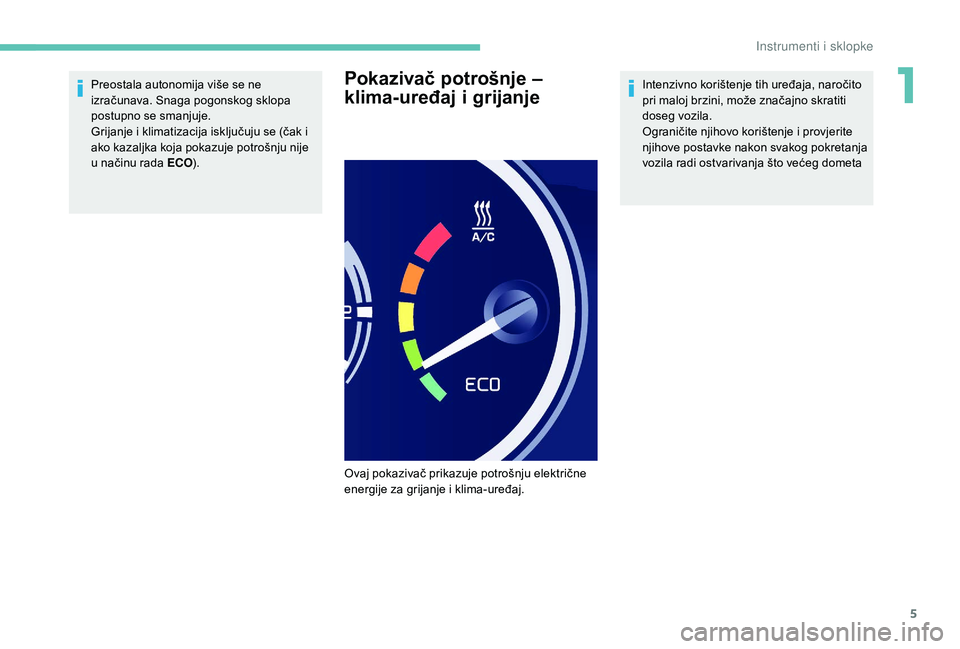

Preostala autonomija više se ne
izračunava. Snaga pogonskog sklopa
postupno se smanjuje.
Grijanje i klimatizacija isključuju se (čak i
ako kazaljka koja pokazuje potrošnju nije
u načinu rada ECO).Pokazivač potrošnje –
klima-uređaj i grijanjeIntenzivno korištenje tih uređaja, naročito
pri maloj brzini, može značajno skratiti
doseg vozila.
Ograničite njihovo korištenje i provjerite
njihove postavke nakon svakog pokretanja
vozila radi ostvarivanja što većeg dometa
Ovaj pokazivač prikazuje potrošnju električne
energije za grijanje i klima-uređaj.
1
Instrumenti i sklopke
Page 8 of 252
6

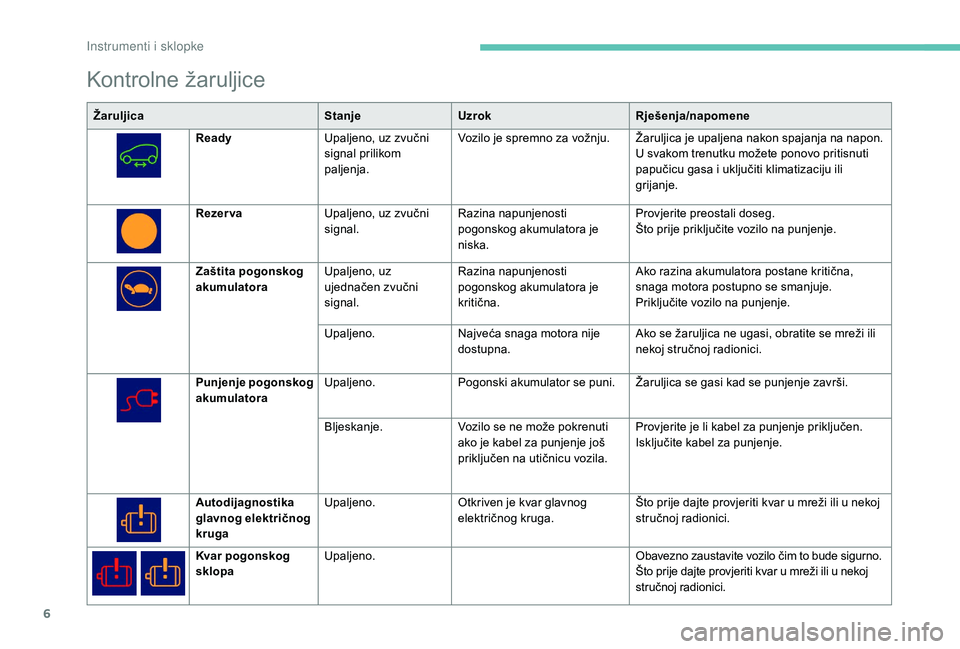

Kontrolne žaruljice
ŽaruljicaStanjeUzrok Rješenja/napomene
Ready Upaljeno, uz zvučni
signal prilikom
paljenja. Vozilo je spremno za vožnju. Žaruljica je upaljena nakon spajanja na napon.
U svakom trenutku možete ponovo pritisnuti
papučicu gasa i uključiti klimatizaciju ili
grijanje.
Rezer va Upaljeno, uz zvučni
signal. Razina napunjenosti
pogonskog akumulatora je
niska. Provjerite preostali doseg.
Što prije priključite vozilo na punjenje.
Zaštita pogonskog
akumulatora Upaljeno, uz
ujednačen zvučni
signal. Razina napunjenosti
pogonskog akumulatora je
kritična. Ako razina akumulatora postane kritična,
snaga motora postupno se smanjuje.
Priključite vozilo na punjenje.
Upaljeno. Najveća snaga motora nije
dostupna. Ako se žaruljica ne ugasi, obratite se mreži ili
nekoj stručnoj radionici.
Punjenje pogonskog
akumulatora Upaljeno.
Pogonski akumulator se puni. Žaruljica se gasi kad se punjenje završi.
Bljeskanje. Vozilo se ne može pokrenuti
ako je kabel za punjenje još
priključen na utičnicu vozila. Provjerite je li kabel za punjenje priključen.
Isključite kabel za punjenje.
Autodijagnostika
glavnog električnog
kruga Upaljeno.
Otkriven je kvar glavnog
električnog kruga. Što prije dajte provjeriti kvar u mreži ili u nekoj
stručnoj radionici.
Kvar pogonskog
sklopa Upaljeno.
Obavezno zaustavite vozilo čim to bude sigurno.
Što prije dajte provjeriti kvar u mreži ili u nekoj
stručnoj radionici.
I
Page 9 of 252
7

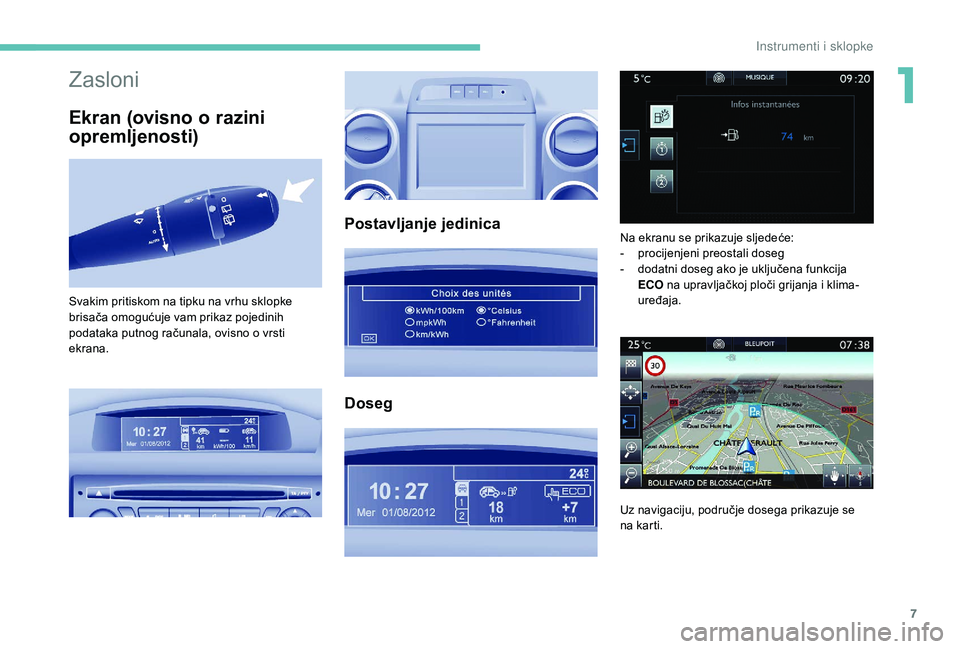

Zasloni
Ekran (ovisno o razini
opremljenosti)
Postavljanje jedinica
Doseg
Svakim pritiskom na tipku na vrhu sklopke
brisača omogućuje vam prikaz pojedinih
podataka putnog računala, ovisno o vrsti
ekrana. Na ekranu se prikazuje sljedeće:
-
p
rocijenjeni preostali doseg
-
d
odatni doseg ako je uključena funkcija
ECO na upravljačkoj ploči grijanja i klima-
uređaja.
Uz navigaciju, područje dosega prikazuje se
na karti.
1
Instrumenti i sklopke
Page 10 of 252
8

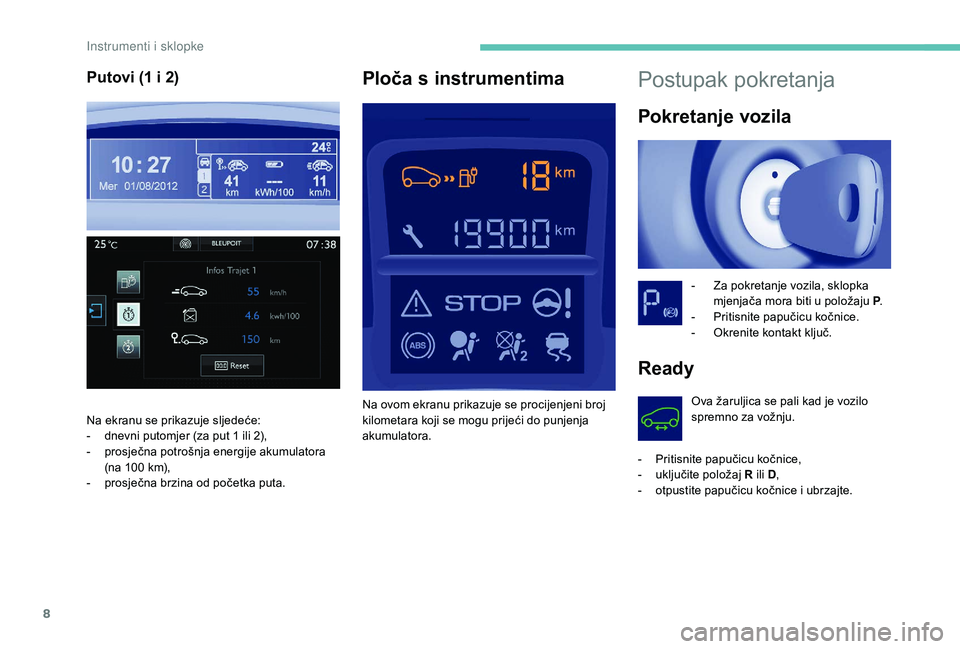

Postupak pokretanja
Pokretanje vozila
- Za pokretanje vozila, sklopka mjenjača mora biti u položaju P .
-
P
ritisnite papučicu kočnice.
-
O
krenite kontakt ključ.
Ready
Ova žaruljica se pali kad je vozilo
spremno za vožnju.
-
P
ritisnite papučicu kočnice,
-
u
ključite položaj R ili D ,
-
o
tpustite papučicu kočnice i ubrzajte.
Ploča s instrumentima
Na ekranu se prikazuje sljedeće:
- d nevni putomjer (za put 1 ili 2),
-
p
rosječna potrošnja energije akumulatora
(na 100
km),
-
p
rosječna brzina od početka puta. Na ovom ekranu prikazuje se procijenjeni broj
kilometara koji se mogu prijeći do punjenja
akumulatora.
Putovi (1 i 2)
Instrumenti i sklopke
