PEUGEOT PARTNER TEPEE ELECTRIC 2017 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: PARTNER TEPEE ELECTRIC, Model: PEUGEOT PARTNER TEPEE ELECTRIC 2017Pages: 252, tamaño PDF: 9.96 MB
Page 1 of 252
PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
GUÍA DE UTILIZACIÓN – SUPLEMENTO
Page 2 of 252

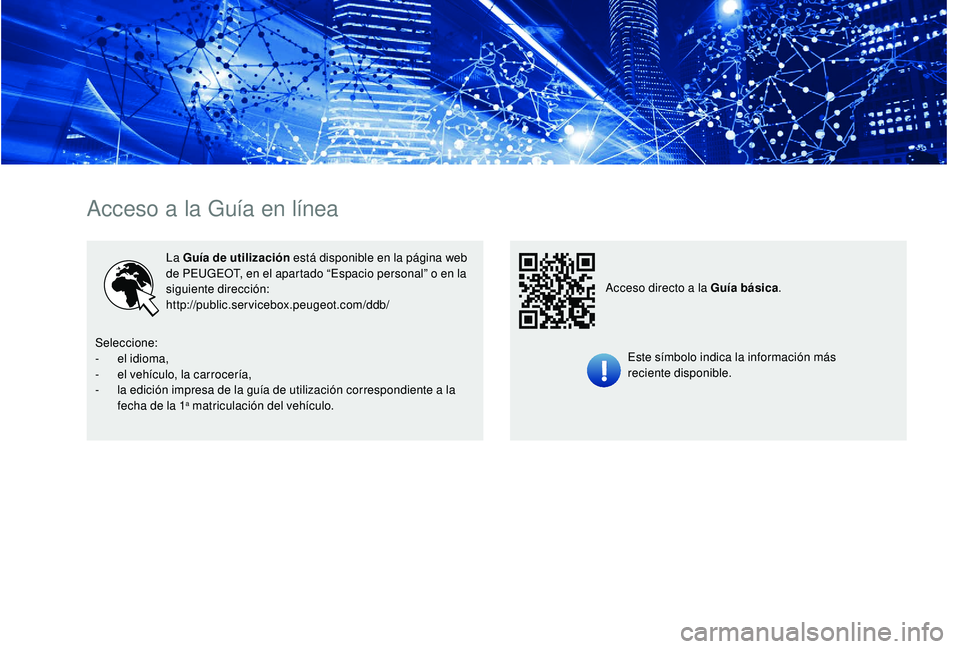

Acceso a la Guía en línea
La Guía de utilización está disponible en la página web
de PEUGEOT, en el apartado “Espacio personal” o en la
siguiente dirección:
http://public.servicebox.peugeot.com/ddb/
Este símbolo indica la información más
reciente disponible.
Acceso directo a la Guía básica
.
Seleccione:
-
e
l idioma,
-
e
l vehículo, la carrocería,
-
l
a edición impresa de la guía de utilización correspondiente a la
fecha de la 1
a matriculación del vehículo.
Page 3 of 252

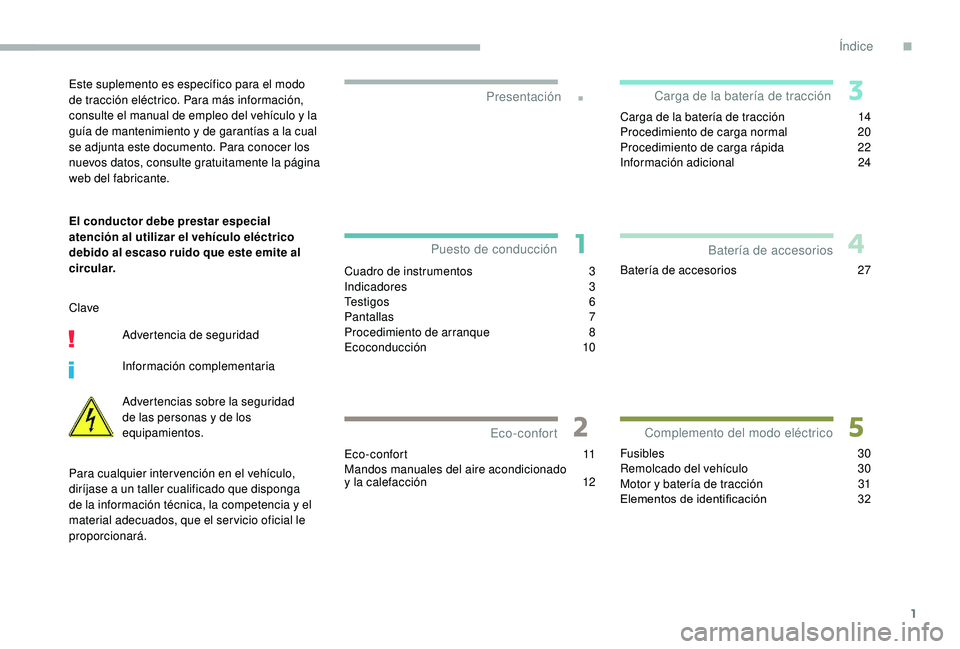

1
.
Cuadro de instrumentos 3
In dicadores 3
Testigos
6
Pantallas
7
Procedimiento de arranque
8
E
coconducción
10
Eco-confort
11
Mandos manuales del aire acondicionado
y la calefacción
1
2Carga de la batería de tracción
1
4
Procedimiento de carga normal
2
0
Procedimiento de carga rápida
2
2
Información adicional
2
4
Batería de accesorios 2 7
Fusibles
30
Remolcado del vehículo
3
0
Motor y batería de tracción
3
1
Elementos de identificación
3
2
Presentación
Puesto de conducción
Eco-confort Carga de la batería de tracción
Complemento del modo eléctrico Batería de accesoriosEste suplemento es específico para el modo
de tracción eléctrico. Para más información,
consulte el manual de empleo del vehículo y la
guía de mantenimiento y de garantías a la cual
se adjunta este documento. Para conocer los
nuevos datos, consulte gratuitamente la página
web del fabricante.
El conductor debe prestar especial
atención al utilizar el vehículo eléctrico
debido al escaso ruido que este emite al
circular.
Clave
Advertencia de seguridad
Información complementaria
Advertencias sobre la seguridad
de las personas y de los
equipamientos.
Para cualquier inter vención en el vehículo,
diríjase a un taller cualificado que disponga
de la información técnica, la competencia y el
material adecuados, que el ser vicio oficial le
proporcionará.
Índice
.
Índice
Page 4 of 252
2

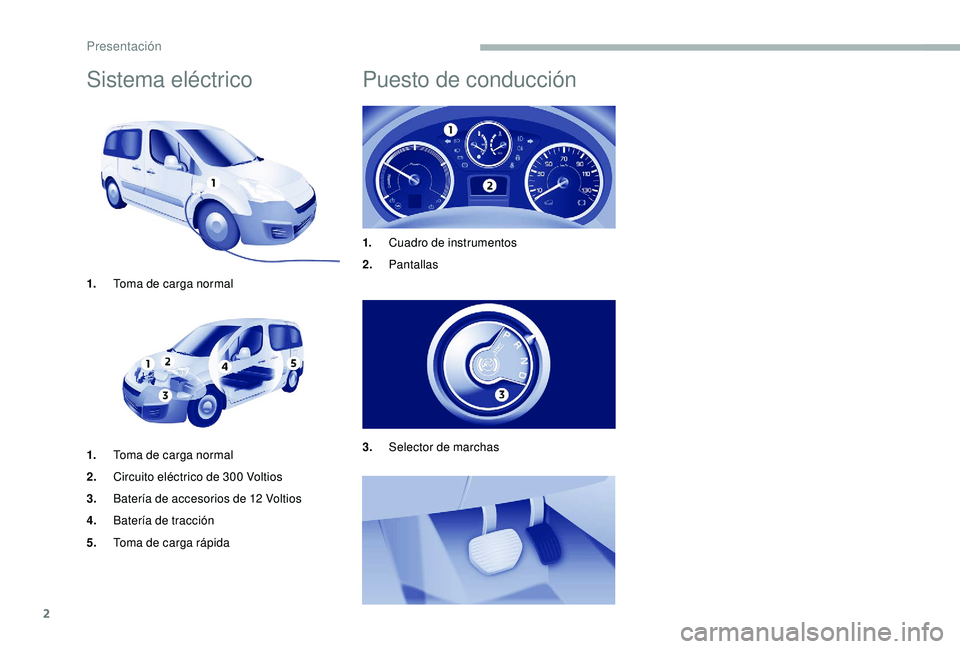

Sistema eléctrico
1.Toma de carga normal
1. Toma de carga normal
2. Circuito eléctrico de 300
Voltios
3. Batería de accesorios de 12
Voltios
4. Batería de tracción
5. Toma de carga rápida
Puesto de conducción
1.Cuadro de instrumentos
2. Pantallas
3. Selector de marchas
Presentación
Page 5 of 252
3

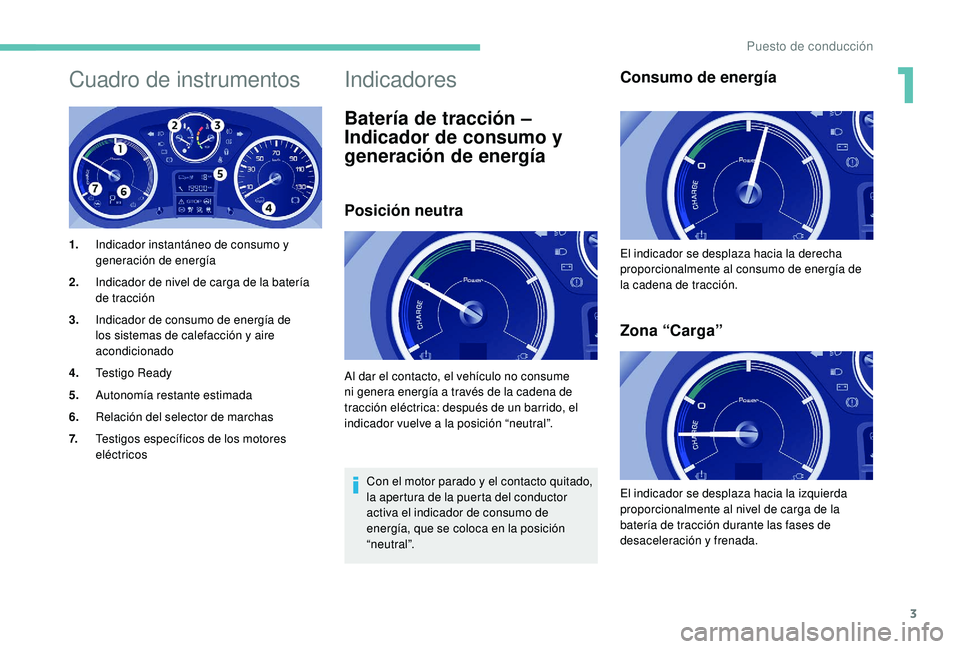

Cuadro de instrumentos
1.Indicador instantáneo de consumo y
generación de energía
2. Indicador de nivel de carga de la batería
de tracción
3. Indicador de consumo de energía de
los sistemas de calefacción y aire
acondicionado
4. Testigo Ready
5. Autonomía restante estimada
6. Relación del selector de marchas
7. Testigos específicos de los motores
eléctricos
Indicadores
Batería de tracción –
Indicador de consumo y
generación de energía
Posición neutra
Con el motor parado y el contacto quitado,
la apertura de la puerta del conductor
activa el indicador de consumo de
energía, que se coloca en la posición
“neutral”.
Consumo de energía
Zona “Carga”
Al dar el contacto, el vehículo no consume
ni genera energía a través de la cadena de
tracción eléctrica: después de un barrido, el
indicador vuelve a la posición “neutral”. El indicador se desplaza hacia la derecha
proporcionalmente al consumo de energía de
la cadena de tracción.
El indicador se desplaza hacia la izquierda
proporcionalmente al nivel de carga de la
batería de tracción durante las fases de
desaceleración y frenada.
1
Puesto de conducción
Page 6 of 252
4
Zona “Óptima”
El indicador se sitúa en esta zona cuando el
vehículo se utiliza de manera que se modera el
consumo eléctrico y se optimiza la autonomía.
Indicador de nivel de carga
de la batería de tracción
Con el motor parado y el contacto quitado,
la apertura de la puerta del conductor
activa el indicador.
El nivel de carga de la batería de tracción se
indica permanentemente cuando el vehículo
está arrancado.
Alertas de nivel bajo de energía
Dos niveles de alerta de energía sucesivos
indican que la energía disponible es escasa:
Primer nivel: Reserva
Este testigo se enciende cuando
el nivel de carga de la batería de
tracción es escaso. El encendido de
este testigo está acompañado de
una señal acústica.
Consulte la autonomía restante indicada en la
pantalla del cuadro de instrumentos.
Ponga a cargar el vehículo lo antes posible.
A partir de este estado de carga de la
batería, la potencia de la calefacción
o del aire acondicionado disminuye
progresivamente.
Segundo nivel: Crítico Este testigo, asociado con el
testigo de reserva, se enciende en
el cuadro de instrumentos cuando
el nivel de carga de la batería de
tracción es crítico. El encendido de
este testigo está acompañado de
una señal acústica regular.
Ponga a cargar el vehículo.
Puesto de conducción
Page 7 of 252
5

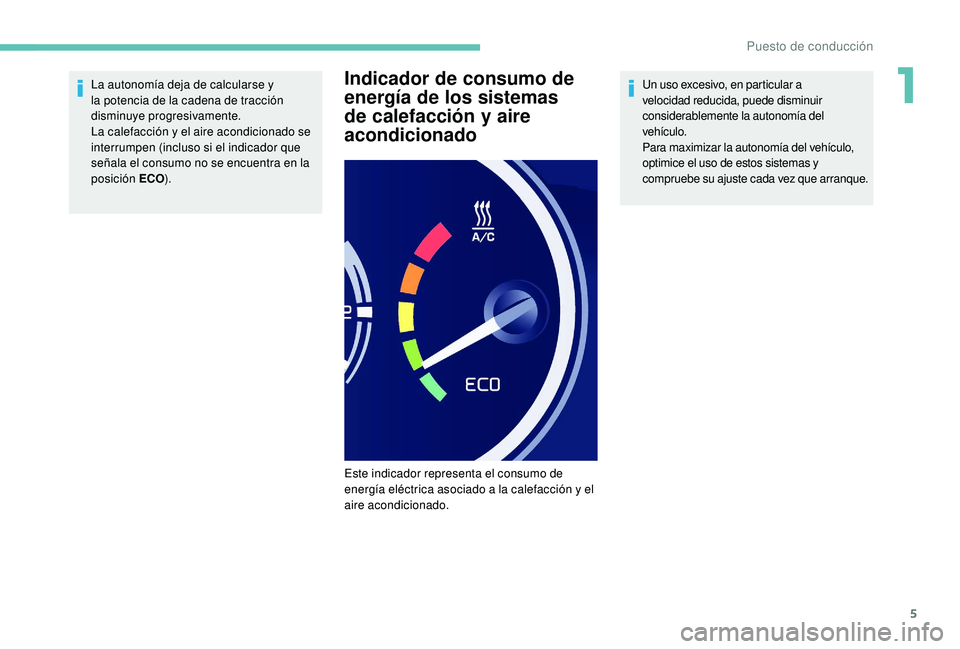

La autonomía deja de calcularse y
la potencia de la cadena de tracción
disminuye progresivamente.
La calefacción y el aire acondicionado se
interrumpen (incluso si el indicador que
señala el consumo no se encuentra en la
posición ECO).Indicador de consumo de
energía de los sistemas
de calefacción y aire
acondicionadoUn uso excesivo, en particular a
velocidad reducida, puede disminuir
considerablemente la autonomía del
vehículo.
Para maximizar la autonomía del vehículo,
optimice el uso de estos sistemas y
compruebe su ajuste cada vez que arranque.
Este indicador representa el consumo de
energía eléctrica asociado a la calefacción y el
aire acondicionado.
1
Puesto de conducción
Page 8 of 252
6

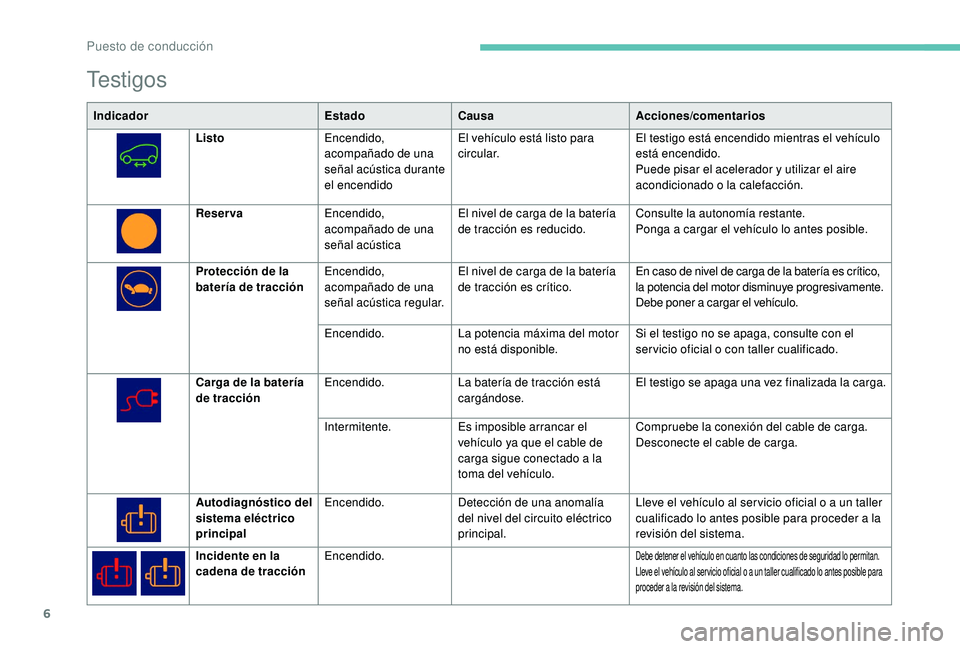

Testigos
IndicadorEstadoCausa Acciones/comentarios
Listo Encendido,
acompañado de una
señal acústica durante
el encendido El vehículo está listo para
circular.
El testigo está encendido mientras el vehículo
está encendido.
Puede pisar el acelerador y utilizar el aire
acondicionado o la calefacción.
Reser va Encendido,
acompañado de una
señal acústica El nivel de carga de la batería
de tracción es reducido.
Consulte la autonomía restante.
Ponga a cargar el vehículo lo antes posible.
Protección de la
batería de tracción Encendido,
acompañado de una
señal acústica regular. El nivel de carga de la batería
de tracción es crítico.
En caso de nivel de carga de la batería es crítico,
la potencia del motor disminuye progresivamente.
Debe poner a cargar el vehículo.
Encendido. La potencia máxima del motor
no está disponible. Si el testigo no se apaga, consulte con el
ser vicio oficial o con taller cualificado.
Carga de la batería
de tracción Encendido.
La batería de tracción está
cargándose. El testigo se apaga una vez finalizada la carga.
Intermitente. Es imposible arrancar el
vehículo ya que el cable de
carga sigue conectado a la
toma del vehículo. Compruebe la conexión del cable de carga.
Desconecte el cable de carga.
Autodiagnóstico del
sistema eléctrico
principal Encendido.
Detección de una anomalía
del nivel del circuito eléctrico
principal. Lleve el vehículo al ser vicio oficial o a un taller
cualificado lo antes posible para proceder a la
revisión del sistema.
Incidente en la
cadena de tracción Encendido.
Debe detener el vehículo en cuanto las condiciones de seguridad lo permitan.
Lleve el vehículo al ser vicio oficial o a un taller cualificado lo antes posible para
proceder a la revisión del sistema.
Puesto de conducción
Page 9 of 252
7

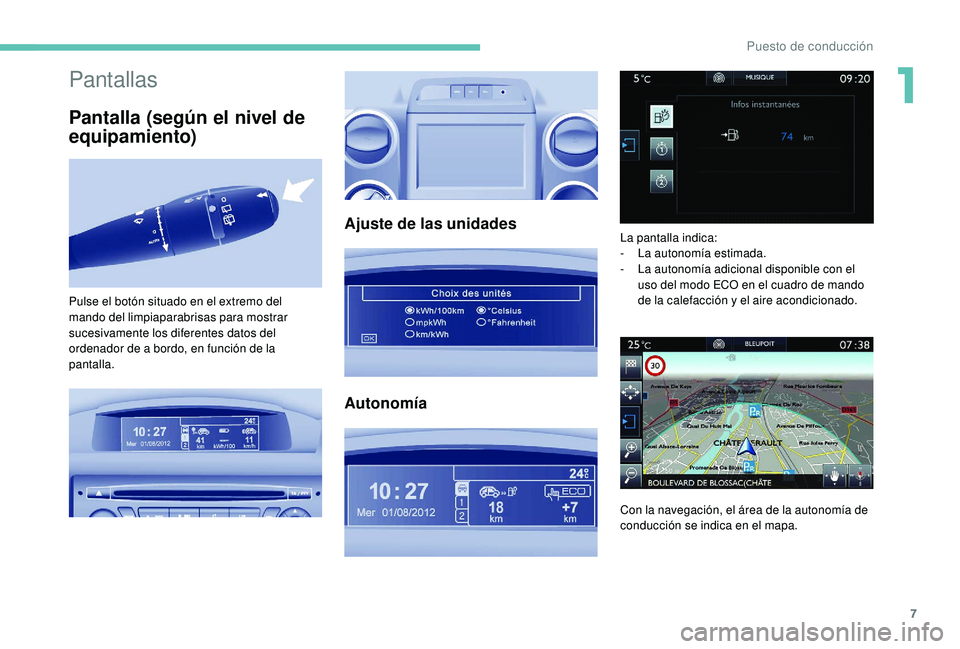

Pantallas
Pantalla (según el nivel de
equipamiento)
Ajuste de las unidades
Autonomía
Pulse el botón situado en el extremo del
mando del limpiaparabrisas para mostrar
sucesivamente los diferentes datos del
ordenador de a bordo, en función de la
pantalla. La pantalla indica:
-
L
a autonomía estimada.
-
L
a autonomía adicional disponible con el
uso del modo ECO en el cuadro de mando
de la calefacción y el aire acondicionado.
Con la navegación, el área de la autonomía de
conducción se indica en el mapa.
1
Puesto de conducción
Page 10 of 252
8

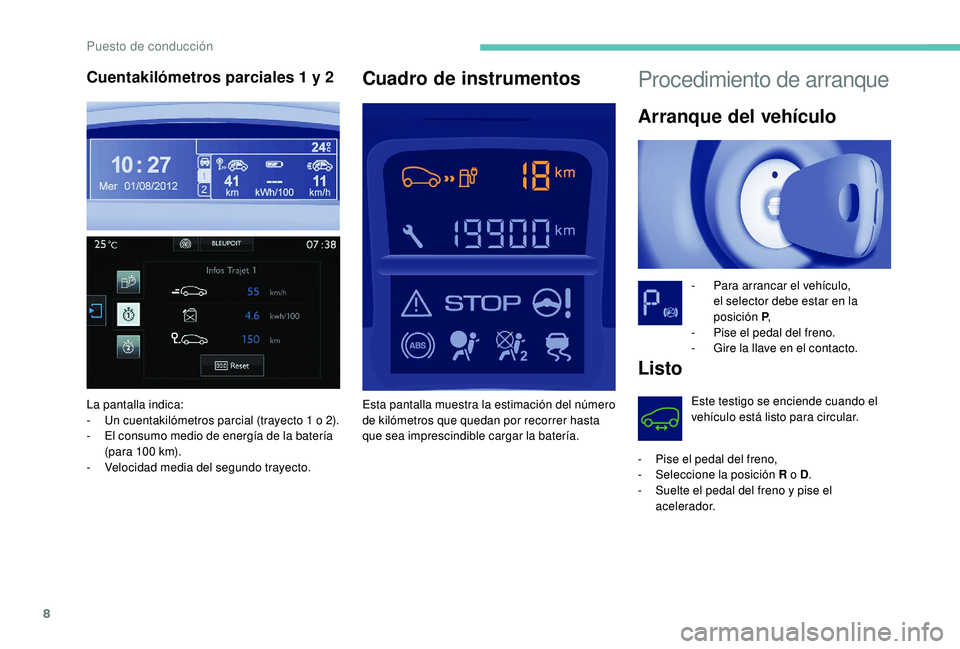

Procedimiento de arranque
Arranque del vehículo
- Para arrancar el vehículo, el selector debe estar en la
posición P ,
-
P
ise el pedal del freno.
-
G
ire la llave en el contacto.
Listo
Este testigo se enciende cuando el
vehículo está listo para circular.
-
P
ise el pedal del freno,
-
Sel
eccione la posición R o D .
-
S
uelte el pedal del freno y pise el
acelerador.
Cuadro de instrumentos
La pantalla indica:
- U n cuentakilómetros parcial (trayecto 1 o 2).
-
E
l consumo medio de energía de la batería
(para 100
km).
-
V
elocidad media del segundo trayecto. Esta pantalla muestra la estimación del número
de kilómetros que quedan por recorrer hasta
que sea imprescindible cargar la batería.
Cuentakilómetros parciales 1 y 2
Puesto de conducción
