PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
INSTRUCTIEBOEKJE – AANVULLING

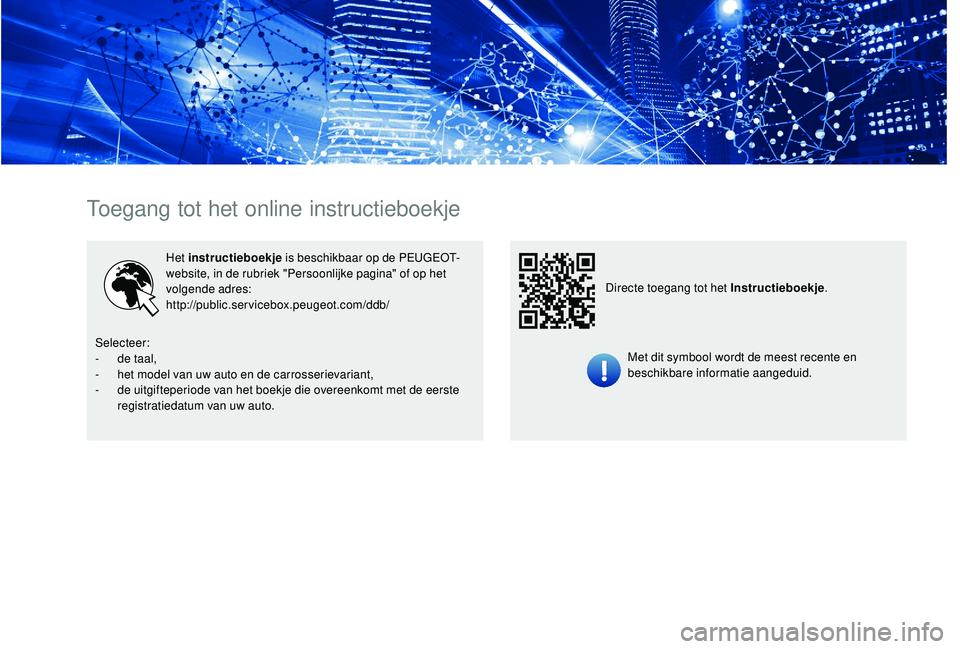

Toegang tot het online instructieboekje
Het instructieboekje is beschikbaar op de PEUGEOT-
website, in de rubriek "Persoonlijke pagina" of op het
volgende adres:
http://public.servicebox.peugeot.com/ddb/
Met dit symbool wordt de meest recente en
beschikbare informatie aangeduid.
Directe toegang tot het Instructieboekje
.
Selecteer:
-

d

e taal,
-

h

et model van uw auto en de carrosserievariant,
-

d

e uitgifteperiode van het boekje die overeenkomt met de eerste
registratiedatum van uw auto.

1
.
Instrumentenpaneel 3
Meters 3
V
erklikkerlampjes

6
Displays


7
Startprocedure


8
Eco-rijden
1

0
Eco-comfort


11
Handbediende airconditioning
en verwarming
1

2Laden van de tractiebatterij

1
4
Procedure voor normaal laden
2
0
Procedure voor snelladen
2
2
Overige informatie
2
4
12V- ac c u 27
Zekeringen

30
Slepen van de auto

3
0
Type motor en tractiebatterij

3
1
Identificatie 32
Presentatie
Cockpit
Eco-comfort Laden van de tractiebatterij
Aanvulling elektrisch rijden 12

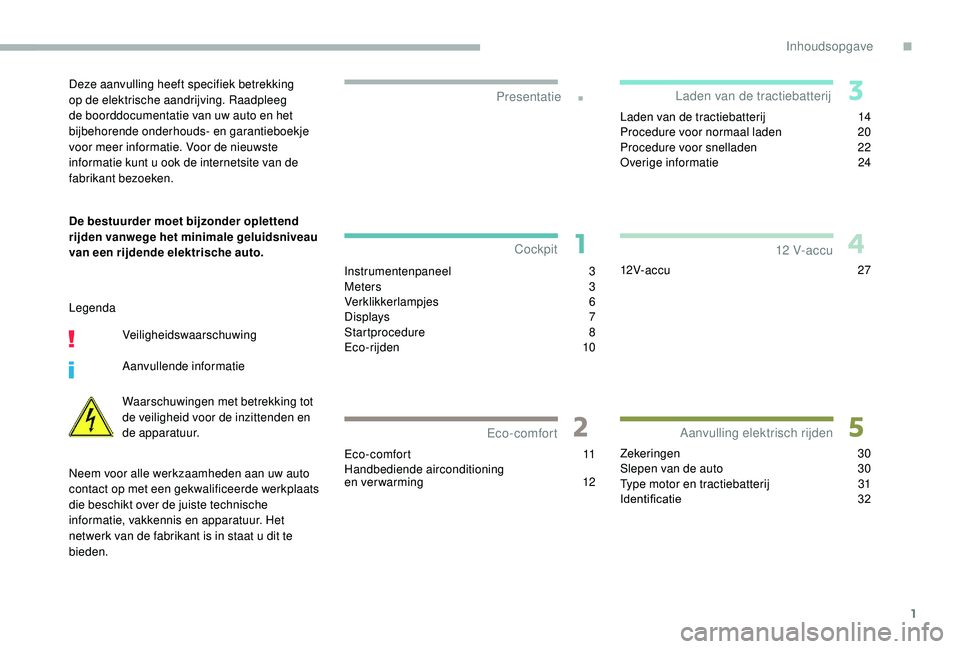

V- ac c uDeze aanvulling heeft specifiek betrekking
op de elektrische aandrijving. Raadpleeg
de boorddocumentatie van uw auto en het
bijbehorende onderhouds- en garantieboekje
voor meer informatie. Voor de nieuwste
informatie kunt u ook de internetsite van de
fabrikant bezoeken.
De bestuurder moet bijzonder oplettend
rijden vanwege het minimale geluidsniveau
van een rijdende elektrische auto.
LegendaVeiligheidswaarschuwing
Aanvullende informatie
Waarschuwingen met betrekking tot
de veiligheid voor de inzittenden en
de apparatuur.
Neem voor alle werkzaamheden aan uw auto
contact op met een gekwalificeerde werkplaats
die beschikt over de juiste technische
informatie, vakkennis en apparatuur. Het
netwerk van de fabrikant is in staat u dit te
bieden.
Inhoudsopgave
.
Inhoudsopgave

2

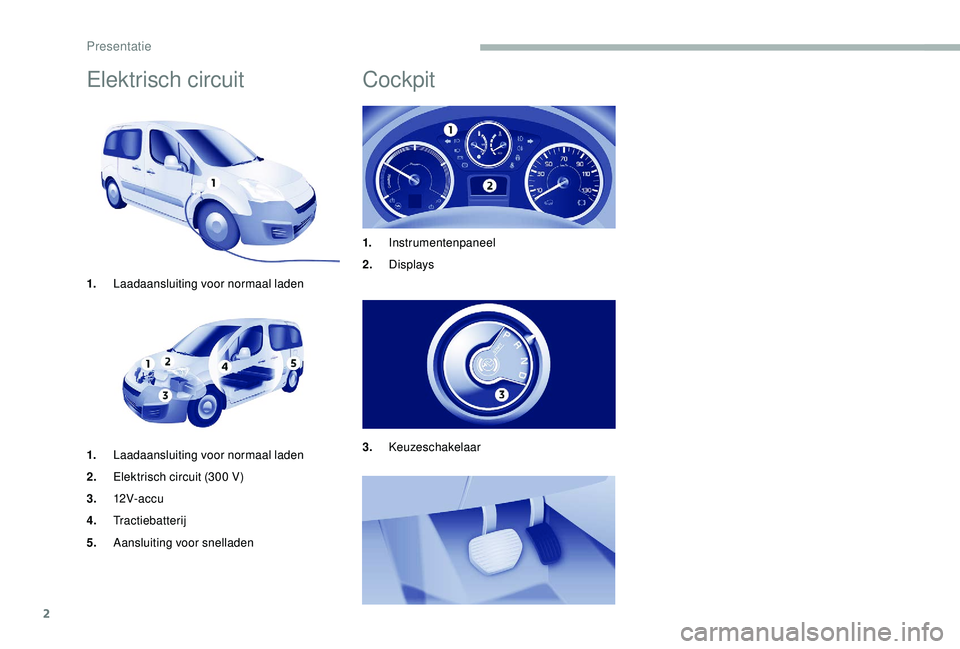

Elektrisch circuit
1.Laadaansluiting voor normaal laden
1. Laadaansluiting voor normaal laden
2. Elektrisch circuit (300
V)
3. 12V- ac c u
4. Tractiebatterij
5. Aansluiting voor snelladen
Cockpit
1.Instrumentenpaneel
2. Displays
3. Keuzeschakelaar
Presentatie

3

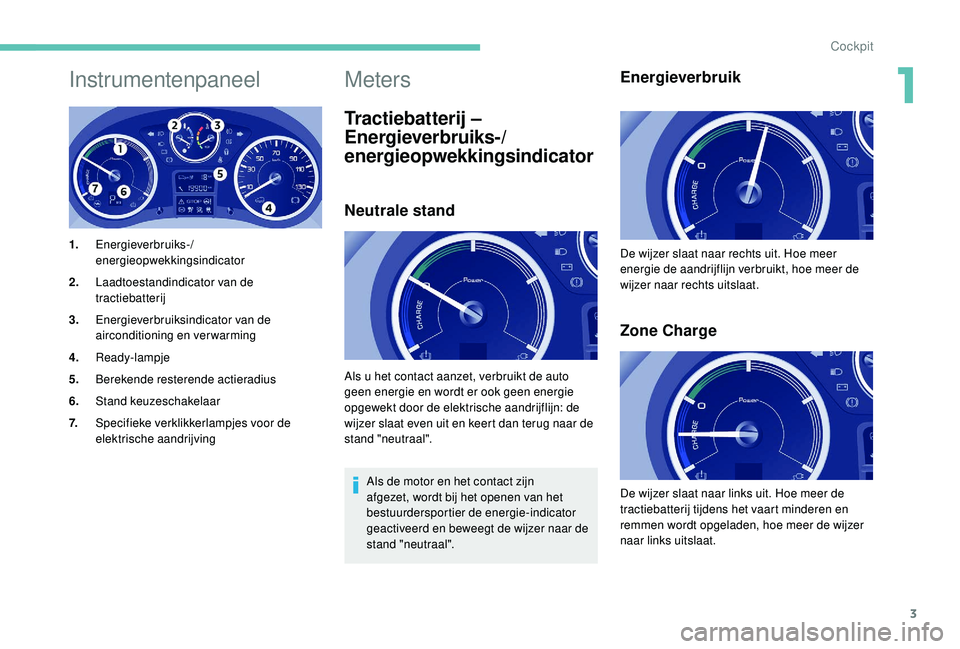

Instrumentenpaneel
1.Energieverbruiks-/
energieopwekkingsindicator
2. Laadtoestandindicator van de
tractiebatterij
3. Energieverbruiksindicator van de
airconditioning en verwarming
4. Ready-lampje
5. Berekende resterende actieradius
6. Stand keuzeschakelaar
7. Specifieke verklikkerlampjes voor de
elektrische aandrijving
Meters
Tractiebatterij –
Energieverbruiks-/
energieopwekkingsindicator
Neutrale stand
Als de motor en het contact zijn
afgezet, wordt bij het openen van het
bestuurdersportier de energie-indicator
geactiveerd en beweegt de wijzer naar de
stand "neutraal".
Energieverbruik
Zone Charge
Als u het contact aanzet, verbruikt de auto
geen energie en wordt er ook geen energie
opgewekt door de elektrische aandrijflijn: de
wijzer slaat even uit en keert dan terug naar de
stand "neutraal". De wijzer slaat naar rechts uit. Hoe meer
energie de aandrijflijn verbruikt, hoe meer de
wijzer naar rechts uitslaat.
De wijzer slaat naar links uit. Hoe meer de
tractiebatterij tijdens het vaart minderen en
remmen wordt opgeladen, hoe meer de wijzer
naar links uitslaat.
1
Cockpit

4

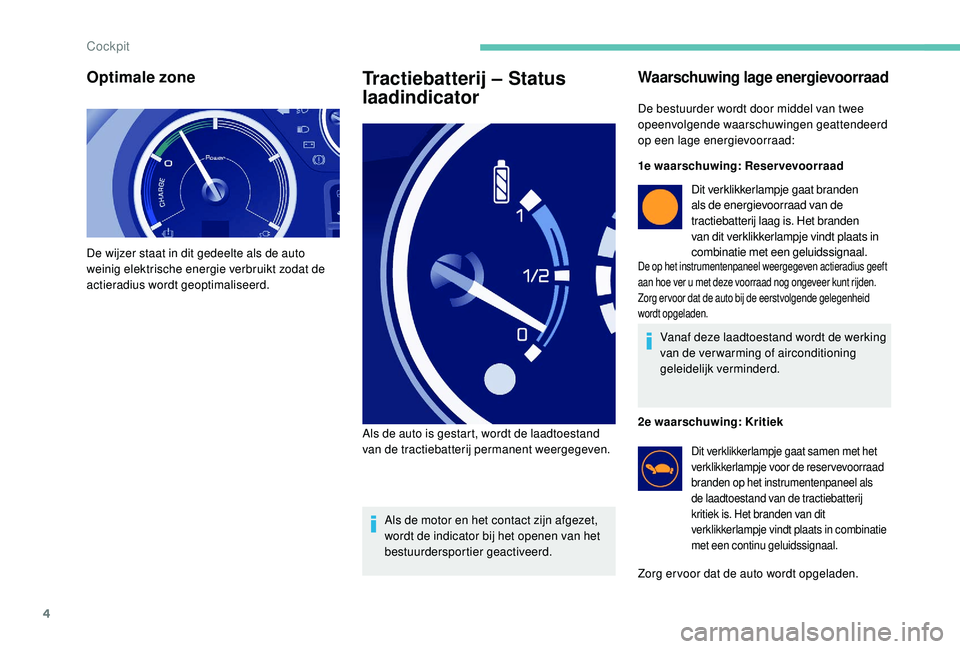

Optimale zone
De wijzer staat in dit gedeelte als de auto
weinig elektrische energie verbruikt zodat de
actieradius wordt geoptimaliseerd.
Tractiebatterij – Status
laadindicator
Als de motor en het contact zijn afgezet,
wordt de indicator bij het openen van het
bestuurdersportier geactiveerd.
Als de auto is gestart, wordt de laadtoestand
van de tractiebatterij permanent weergegeven.
Waarschuwing lage energievoorraad
De bestuurder wordt door middel van twee
opeenvolgende waarschuwingen geattendeerd
op een lage energievoorraad:
1e waarschuwing: Reservevoorraad
Dit verklikkerlampje gaat branden
als de energievoorraad van de
tractiebatterij laag is. Het branden
van dit verklikkerlampje vindt plaats in
combinatie met een geluidssignaal.
De op het instrumentenpaneel weergegeven actieradius geeft
aan hoe ver u met deze voorraad nog ongeveer kunt rijden.
Zorg er voor dat de auto bij de eerstvolgende gelegenheid
wordt opgeladen.
Vanaf deze laadtoestand wordt de werking
van de verwarming of airconditioning
geleidelijk verminderd.
2e waarschuwing: Kritiek
Dit verklikkerlampje gaat samen met het
verklikkerlampje voor de reservevoorraad
branden op het instrumentenpaneel als
de laadtoestand van de tractiebatterij
kritiek is. Het branden van dit
verklikkerlampje vindt plaats in combinatie
met een continu geluidssignaal.
Zorg er voor dat de auto wordt opgeladen.
Cockpit

5

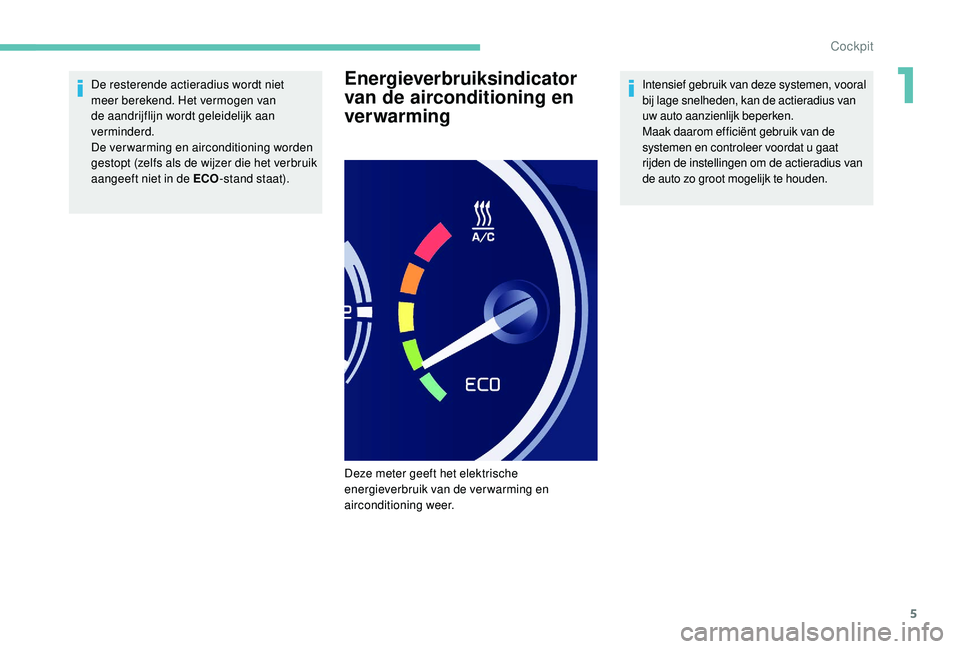

De resterende actieradius wordt niet
meer berekend. Het vermogen van
de aandrijflijn wordt geleidelijk aan
verminderd.
De verwarming en airconditioning worden
gestopt (zelfs als de wijzer die het verbruik
aangeeft niet in de ECO-stand staat).Energieverbruiksindicator
van de airconditioning en
ver warmingIntensief gebruik van deze systemen, vooral
bij lage snelheden, kan de actieradius van
uw auto aanzienlijk beperken.
Maak daarom efficiënt gebruik van de
systemen en controleer voordat u gaat
rijden de instellingen om de actieradius van
de auto zo groot mogelijk te houden.
Deze meter geeft het elektrische
energieverbruik van de verwarming en
airconditioning weer.
1
Cockpit

6

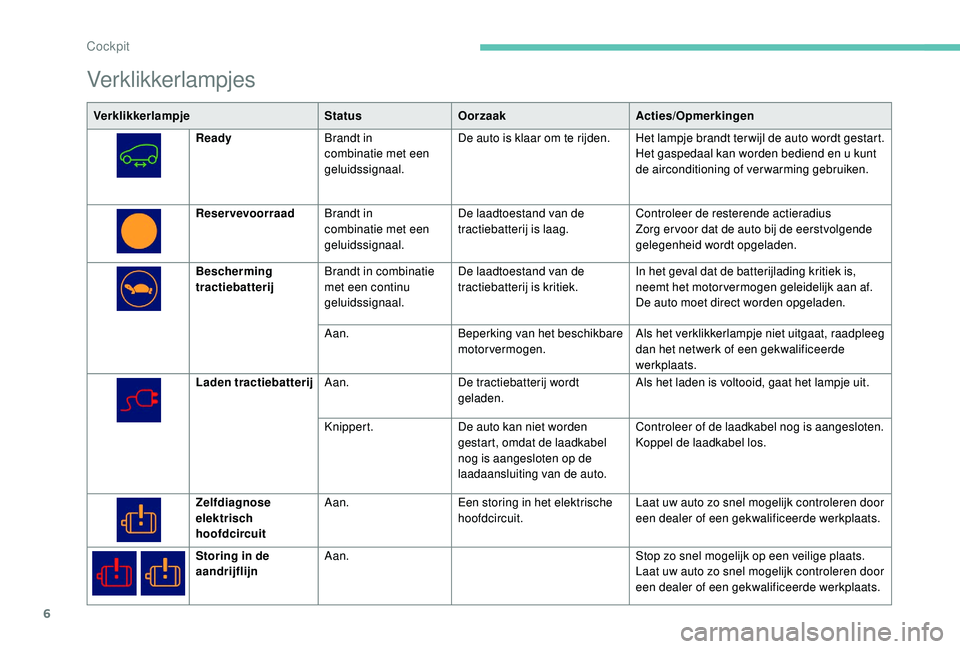

Verklikkerlampjes
VerklikkerlampjeStatusOorzaak Acties/Opmerkingen
Ready Brandt in
combinatie met een
geluidssignaal. De auto is klaar om te rijden. Het lampje brandt ter wijl de auto wordt gestart.
Het gaspedaal kan worden bediend en u kunt
de airconditioning of verwarming gebruiken.
Reservevoorraad Brandt in
combinatie met een
geluidssignaal. De laadtoestand van de
tractiebatterij is laag.
Controleer de resterende actieradius
Zorg er voor dat de auto bij de eerstvolgende
gelegenheid wordt opgeladen.
Bescherming
tractiebatterij Brandt in combinatie
met een continu
geluidssignaal. De laadtoestand van de
tractiebatterij is kritiek.
In het geval dat de batterijlading kritiek is,
neemt het motor vermogen geleidelijk aan af.
De auto moet direct worden opgeladen.
Aan. Beperking van het beschikbare
motorvermogen. Als het verklikkerlampje niet uitgaat, raadpleeg
dan het netwerk of een gekwalificeerde
werkplaats.
Laden tractiebatterij Aan. De tractiebatterij wordt
geladen. Als het laden is voltooid, gaat het lampje uit.
Knippert. De auto kan niet worden
gestart, omdat de laadkabel
nog is aangesloten op de
laadaansluiting van de auto. Controleer of de laadkabel nog is aangesloten.
Koppel de laadkabel los.
Zelfdiagnose
elektrisch
hoofdcircuit Aan.
Een storing in het elektrische
hoofdcircuit. Laat uw auto zo snel mogelijk controleren door
een dealer of een gekwalificeerde werkplaats.
Storing in de
aandrijflijn Aan.
Stop zo snel mogelijk op een veilige plaats.
Laat uw auto zo snel mogelijk controleren door
een dealer of een gekwalificeerde werkplaats.
Cockpit

7

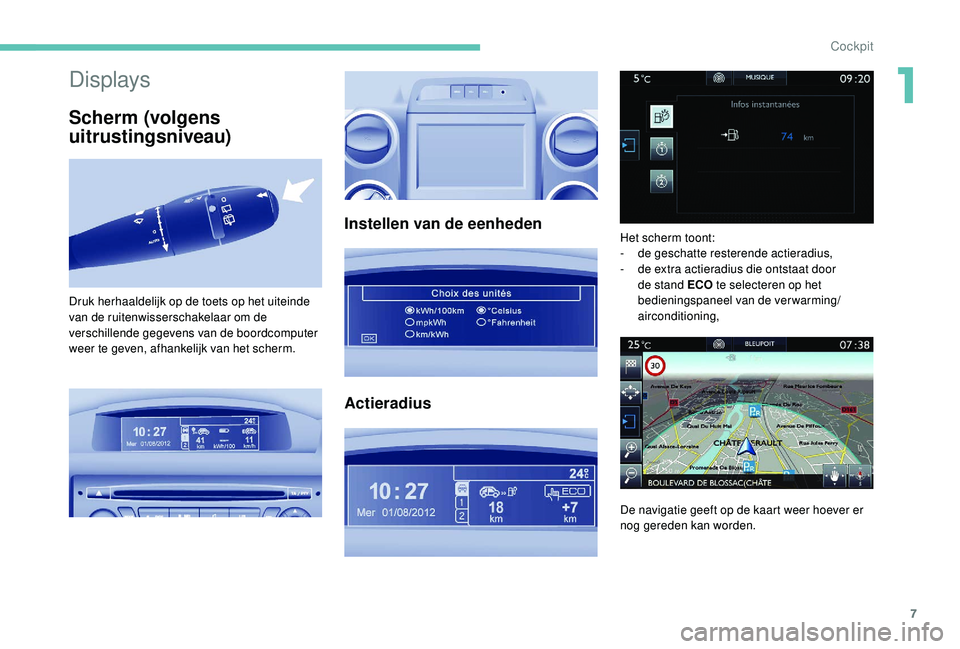

Displays
Scherm (volgens
uitrustingsniveau)
Instellen van de eenheden
Actieradius
Druk herhaaldelijk op de toets op het uiteinde
van de ruitenwisserschakelaar om de
verschillende gegevens van de boordcomputer
weer te geven, afhankelijk van het scherm. Het scherm toont:
-
de

geschatte resterende actieradius,
-
d
e extra actieradius die ontstaat door
de stand ECO te selecteren op het
bedieningspaneel van de verwarming/
airconditioning,
De navigatie geeft op de kaart weer hoever er
nog gereden kan worden.
1
Cockpit

8

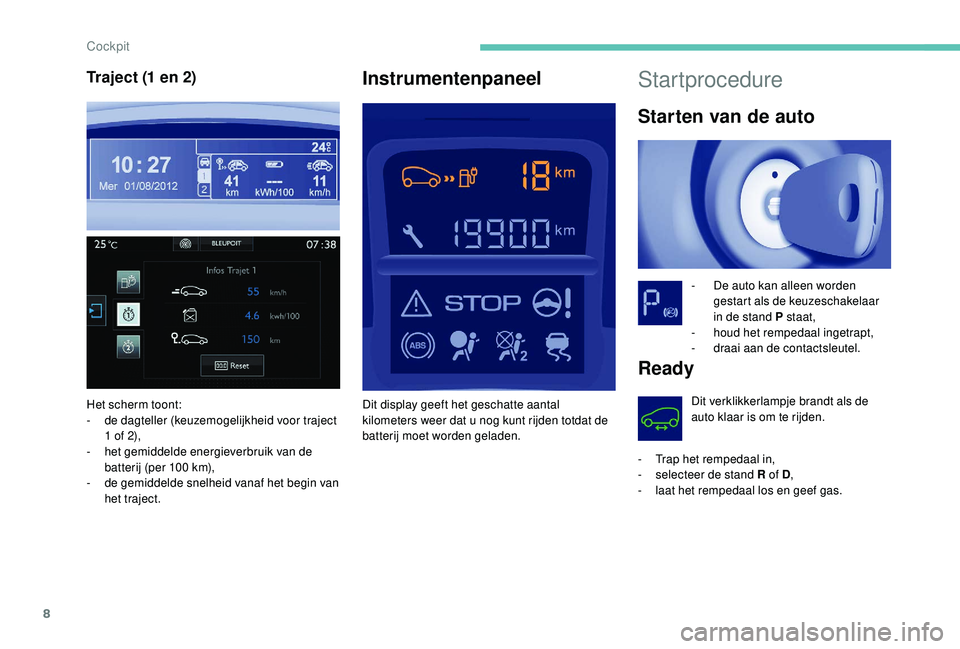

Startprocedure
Starten van de auto
- De auto kan alleen worden gestart als de keuzeschakelaar
in de stand P staat,
-
h

oud het rempedaal ingetrapt,
-

d
raai aan de contactsleutel.
Ready
Dit verklikkerlampje brandt als de
auto klaar is om te rijden.
-

T

rap het rempedaal in,
-

s

electeer de stand R of D ,
-

l

aat het rempedaal los en geef gas.
Instrumentenpaneel
Het scherm toont:
- d e dagteller (keuzemogelijkheid voor traject
1
of 2),
-

h
et gemiddelde energieverbruik van de
batterij (per 100
km),
-

d
e gemiddelde snelheid vanaf het begin van
het traject. Dit display geeft het geschatte aantal
kilometers weer dat u nog kunt rijden totdat de
batterij moet worden geladen.
Traject (1 en 2)
Cockpit
