Peugeot Traveller 2016 Návod k obsluze (in Czech)

109
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

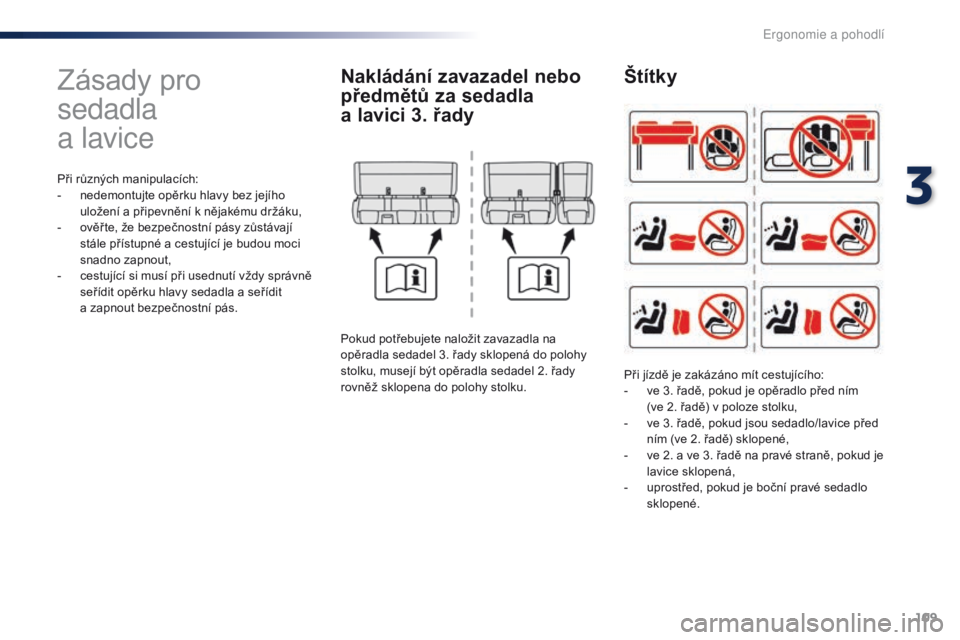

Zásady pro
sedadla
a lavice
Při různých manipulacích:
- n edemontujte opěrku hlavy bez jejího
uložení a připevnění k nějakému držáku,
-

ov
ěř te, že bezpečnostní pásy zůstávají
stále přístupné a cestující je budou moci
snadno zapnout,
-

c
estující si musí při usednutí vždy správně
seřídit opěrku hlavy sedadla a seřídit
a
zapnout bezpečnostní pás.
Nakládání zavazadel nebo
předmětů za sedadla
a lavici 3. řady
Pokud potřebujete naložit zavazadla na
opěradla sedadel 3. řady sklopená do polohy
stolku, musejí být opěradla sedadel 2. řady
rovněž sklopena do polohy stolku.
Štítky
Při jízdě je zakázáno mít cestujícího:
- v e 3. řadě, pokud je opěradlo před ním
(ve 2. řadě) v poloze stolku,
-

v
e 3. řadě, pokud jsou sedadlo/lavice před
ním (ve 2. řadě) sklopené,
-

v
e 2. a ve 3. řadě na pravé straně, pokud je
lavice sklopená,
-

u
prostřed, pokud je boční pravé sedadlo
sklopené.
3
ergonomie a pohodlí

110
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

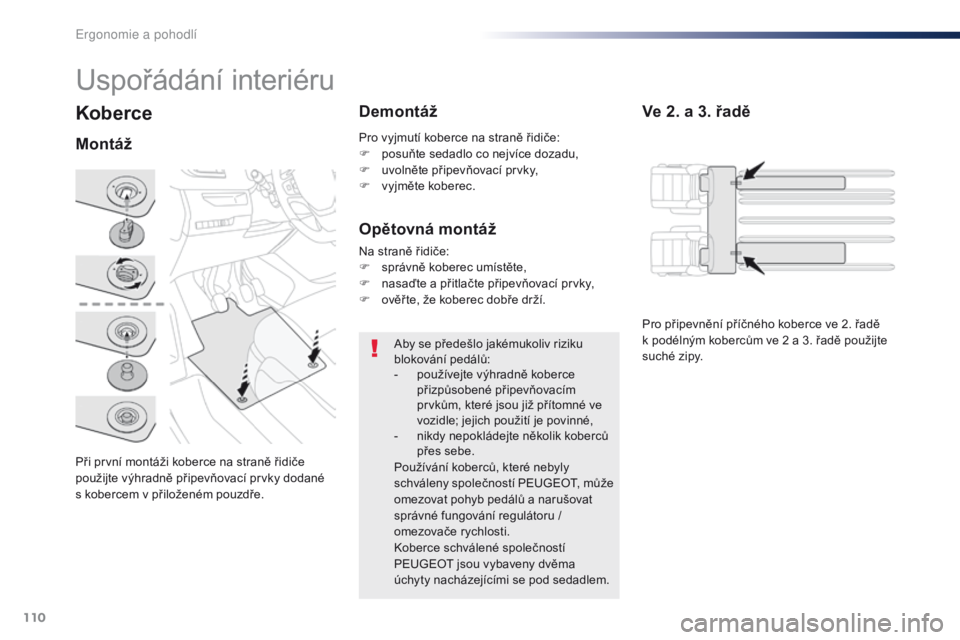

Koberce
Při první montáži koberce na straně řidiče
použijte výhradně připevňovací prvky dodané
s kobercem v přiloženém pouzdře.
MontážDemontáž
Aby se předešlo jakémukoliv riziku
blokování pedálů:
-

p
oužívejte výhradně koberce
přizpůsobené připevňovacím
prvkům, které jsou již přítomné ve
vozidle; jejich použití je povinné,
-

n
ikdy nepokládejte několik koberců
přes sebe.
Používání koberců, které nebyly
schváleny společností PEUGEOT, může
omezovat pohyb pedálů a narušovat
správné fungování regulátoru
/
omezovače rychlosti.
Koberce schválené společností
PEUGEOT jsou vybaveny dvěma
úchyty nacházejícími se pod sedadlem.
Pro vyjmutí koberce na straně řidiče:
F

p

osuňte sedadlo co nejvíce dozadu,
F

u

volněte připevňovací prvky,
F

v

yjměte koberec.
Uspořádání interiéru
Ve 2. a 3. řadě
Opětovná montáž
Na straně řidiče:
F s právně koberec umístěte,
F

n
asaďte a přitlačte připevňovací prvky,
F

ov
ěř te, že koberec dobře drží. Pro připevnění příčného koberce ve 2. řadě
k podélným kobercům ve 2 a 3. řadě použijte
suché zipy.
ergonomie a pohodlí

111
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

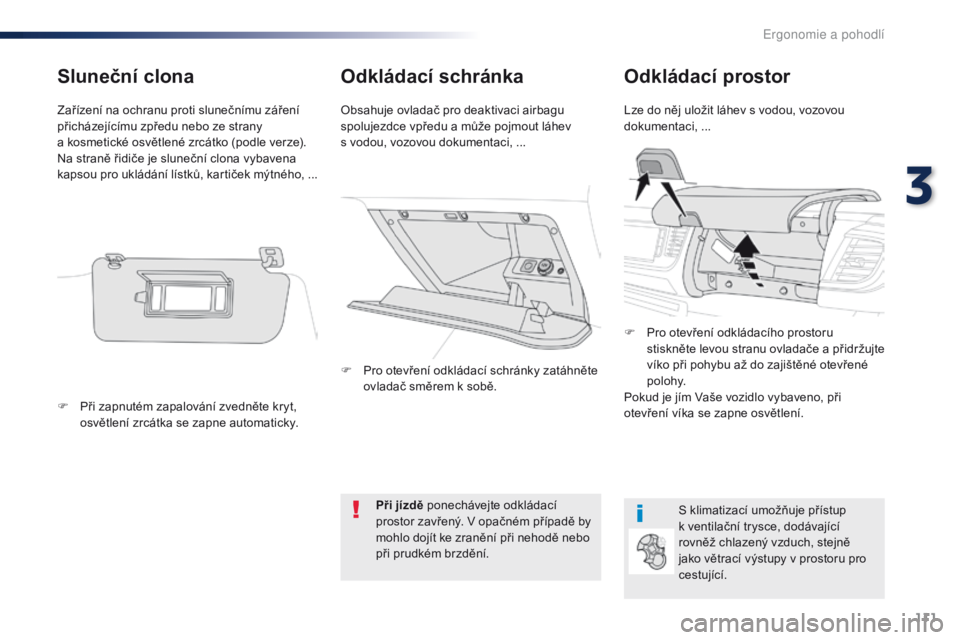

Odkládací schránkaOdkládací prostor
Lze do něj uložit láhev s vodou, vozovou
dokumentaci, ...
Obsahuje ovladač pro deaktivaci airbagu
spolujezdce vpředu a může pojmout láhev
s

vodou, vozovou dokumentaci, ...
S klimatizací umožňuje přístup
k ventilační trysce, dodávající
rovněž chlazený vzduch, stejně
jako větrací výstupy v prostoru pro
cestující.
Při jízdě ponechávejte odkládací
prostor zavřený. V opačném případě by
mohlo dojít ke zranění při nehodě nebo
při prudkém brzdění.
Sluneční clona
Zařízení na ochranu proti slunečnímu záření
přicházejícímu zpředu nebo ze strany
a
kosmetické osvětlené zrcátko (podle verze).
Na straně řidiče je sluneční clona vybavena
kapsou pro ukládání lístků, kar tiček mýtného, ...
F

P
ři zapnutém zapalování zvedněte kryt,
osvětlení zrcátka se zapne automaticky. F

P
ro otevření odkládací schránky zatáhněte
ovladač směrem k sobě. F

P
ro otevření odkládacího prostoru
stiskněte levou stranu ovladače a přidržujte
víko při pohybu až do zajištěné otevřené
polohy.
Pokud je jím Vaše vozidlo vybaveno, při
otevření víka se zapne osvětlení.
3
ergonomie a pohodlí

112
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

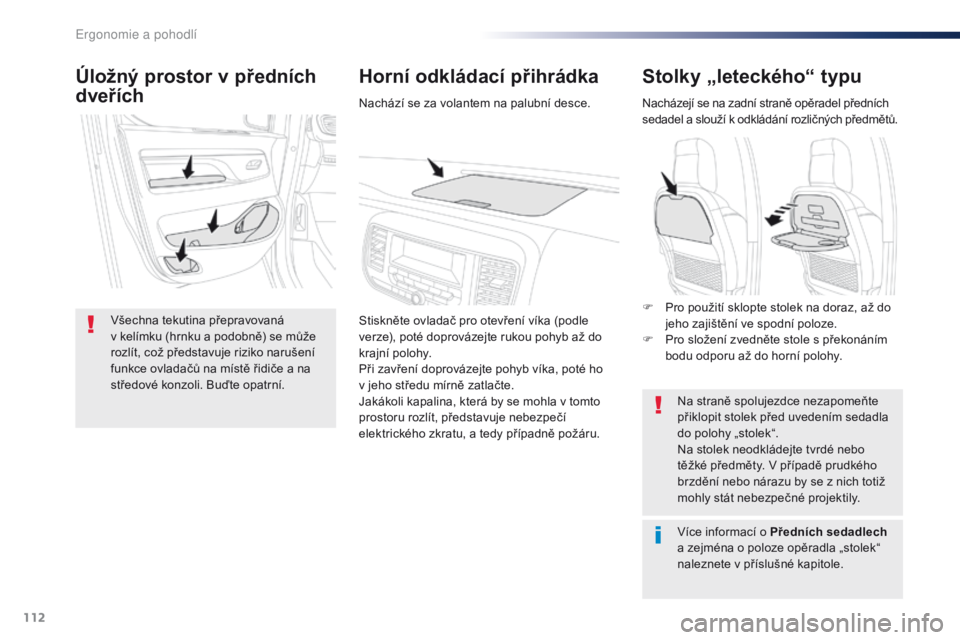

Stolky „leteckého“ typu
Nacházejí se na zadní straně opěradel předních
sedadel a slouží k odkládání rozličných předmětů.Na straně spolujezdce nezapomeňte
přiklopit stolek před uvedením sedadla
do polohy „stolek“.
Na stolek neodkládejte tvrdé nebo
těžké předměty. V případě prudkého
brzdění nebo nárazu by se z nich totiž
mohly stát nebezpečné projektily.
Více informací o Předních sedadlech
a zejména o poloze opěradla „stolek“
naleznete v příslušné kapitole.
Horní odkládací přihrádka
Úložný prostor v předních
dveřích
Všechna tekutina přepravovaná
v kelímku (hrnku a podobně) se může
rozlít, což představuje riziko narušení
funkce ovladačů na místě řidiče a na
středové konzoli. Buďte opatrní. Nachází se za volantem na palubní desce.
Stiskněte ovladač pro otevření víka (podle
verze), poté doprovázejte rukou pohyb až do
krajní polohy.
Při zavření doprovázejte pohyb víka, poté ho
v jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla v tomto
prostoru rozlít, představuje nebezpečí
elektrického zkratu, a tedy případně požáru.
F
P ro použití sklopte stolek na doraz, až do
jeho zajištění ve spodní poloze.
F

P
ro složení zvedněte stole s překonáním
bodu odporu až do horní polohy.
ergonomie a pohodlí

113
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

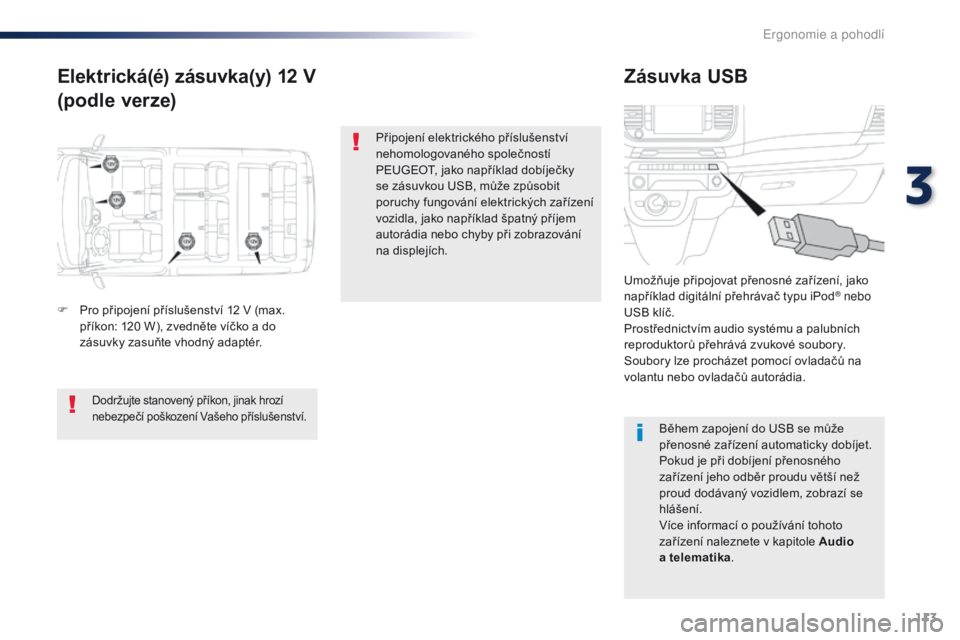

Elektrická(é) zásuvka(y) 12 V
(podle verze)Zásuvka USB
F Pro připojení příslušenství 12 V (max.
příkon: 120 W), zvedněte víčko a do
zásuvky zasuňte vhodný adaptér. Umožňuje připojovat přenosné zařízení, jako
například digitální přehrávač typu iPod
® nebo
USB klíč.
Prostřednictvím audio systému a palubních
reproduktorů přehrává zvukové soubory.
Soubory lze procházet pomocí ovladačů na
volantu nebo ovladačů autorádia.
Během zapojení do USB se může
přenosné zařízení automaticky dobíjet.
Pokud je při dobíjení přenosného
zařízení jeho odběr proudu větší než
proud dodávaný vozidlem, zobrazí se
hlášení.
Více informací o používání tohoto
zařízení naleznete v kapitole Audio
a

telematika .
Dodržujte stanovený příkon, jinak hrozí
nebezpečí poškození Vašeho příslušenství.
Připojení elektrického příslušenství
nehomologovaného společností
PEUGEOT, jako například dobíječky
se zásuvkou USB, může způsobit
poruchy fungování elektrických zařízení
vozidla, jako například špatný příjem
autorádia nebo chyby při zobrazování
na displejích.
3
ergonomie a pohodlí

114
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

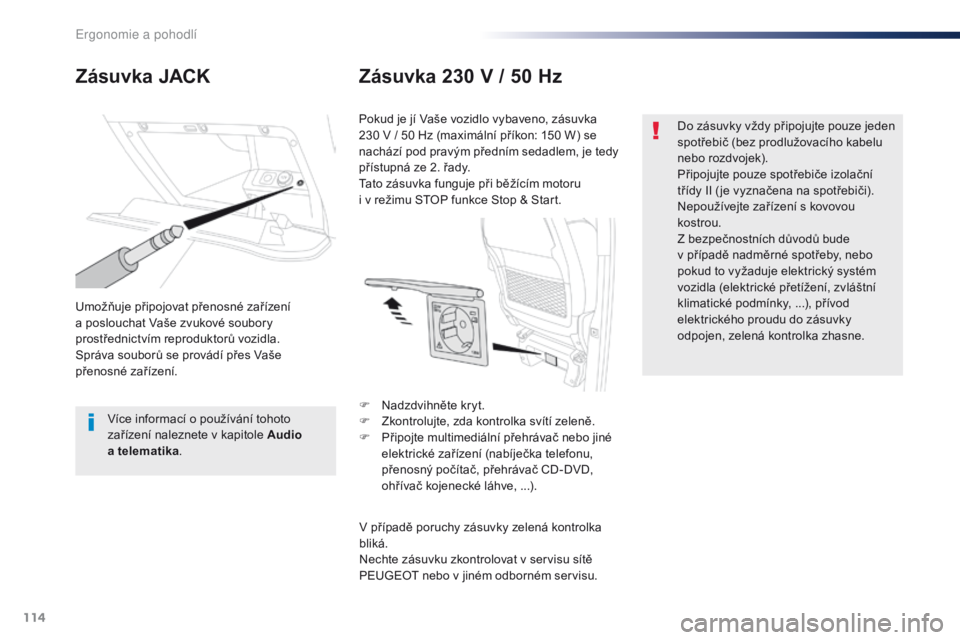

Zásuvka JACKZásuvka 230 V / 50 Hz
Umožňuje připojovat přenosné zařízení
a poslouchat Vaše zvukové soubory
prostřednictvím reproduktorů vozidla.
Správa souborů se provádí přes Vaše
přenosné zařízení.
Více informací o používání tohoto
zařízení naleznete v kapitole Audio
a
telematika . Pokud je jí Vaše vozidlo vybaveno, zásuvka
230 V / 50 Hz (maximální příkon: 150 W) se
nachází pod pravým předním sedadlem, je tedy
přístupná ze 2. řady.
Tato zásuvka funguje při běžícím motoru
i v režimu STOP funkce Stop & Start.
V případě poruchy zásuvky zelená kontrolka
bliká.
Nechte zásuvku zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu. Do zásuvky vždy připojujte pouze jeden
spotřebič (bez prodlužovacího kabelu
nebo rozdvojek).
Připojujte pouze spotřebiče izolační
třídy II ( je vyznačena na spotřebiči).
Nepoužívejte zařízení s kovovou
kostrou.
Z bezpečnostních důvodů bude
v
případě nadměrné spotřeby, nebo
pokud to vyžaduje elektrický systém
vozidla (elektrické přetížení, zvláštní
klimatické podmínky, ...), přívod
elektrického proudu do zásuvky
odpojen, zelená kontrolka zhasne.
F

N
adzdvihněte kryt.
F

Z
kontrolujte, zda kontrolka svítí zeleně.
F

P
řipojte multimediální přehrávač nebo jiné
elektrické zařízení (nabíječka telefonu,
přenosný počítač, přehrávač CD-DVD,
ohřívač kojenecké láhve, ...).
ergonomie a pohodlí

115
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

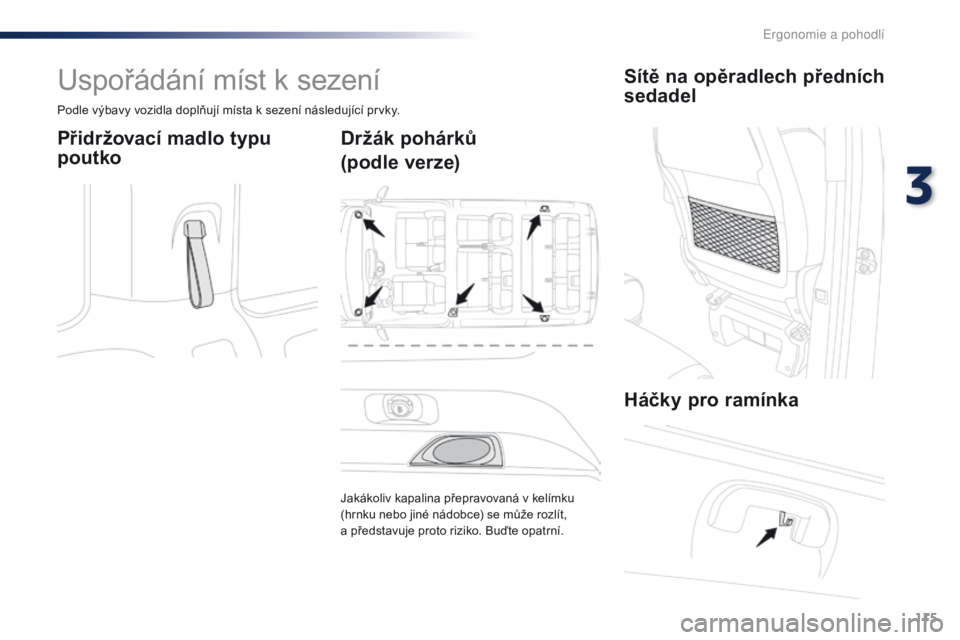

Uspořádání míst k sezení
Podle výbavy vozidla doplňují místa k sezení následující prvky.
Přidržovací madlo typu
poutkoDržák pohárků
(podle verze)
Jakákoliv kapalina přepravovaná v kelímku
(hrnku nebo jiné nádobce) se může rozlít,
a
představuje proto riziko. Buďte opatrní.
Sítě na opěradlech předních
sedadel
Háčky pro ramínka
3
E

116
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

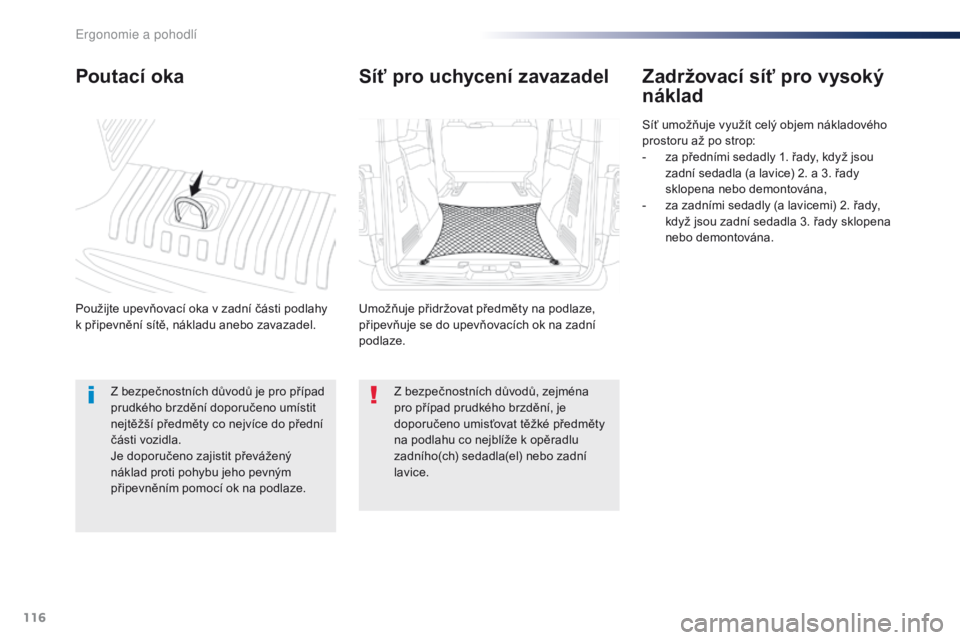

Poutací oka
Použijte upevňovací oka v zadní části podlahy
k připevnění sítě, nákladu anebo zavazadel.
Zadržovací síť pro vysoký
náklad
Síť umožňuje využít celý objem nákladového
prostoru až po strop:
-
z
a předními sedadly 1. řady, když jsou
zadní sedadla (a lavice) 2. a 3. řady
sklopena nebo demontována,
-

z
a zadními sedadly (a lavicemi) 2. řady,
když jsou zadní sedadla 3. řady sklopena
nebo demontována.
Síť pro uchycení zavazadel
Umožňuje přidržovat předměty na podlaze,
připevňuje se do upevňovacích ok na zadní
podlaze.
Z bezpečnostních důvodů je pro případ
prudkého brzdění doporučeno umístit
nejtěžší předměty co nejvíce do přední
části vozidla.
Je doporučeno zajistit převážený
náklad proti pohybu jeho pevným
připevněním pomocí ok na podlaze. Z bezpečnostních důvodů, zejména
pro případ prudkého brzdění, je
doporučeno umisťovat těžké předměty
na podlahu co nejblíže k opěradlu
zadního(ch) sedadla(el) nebo zadní
lavice.
E

117
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

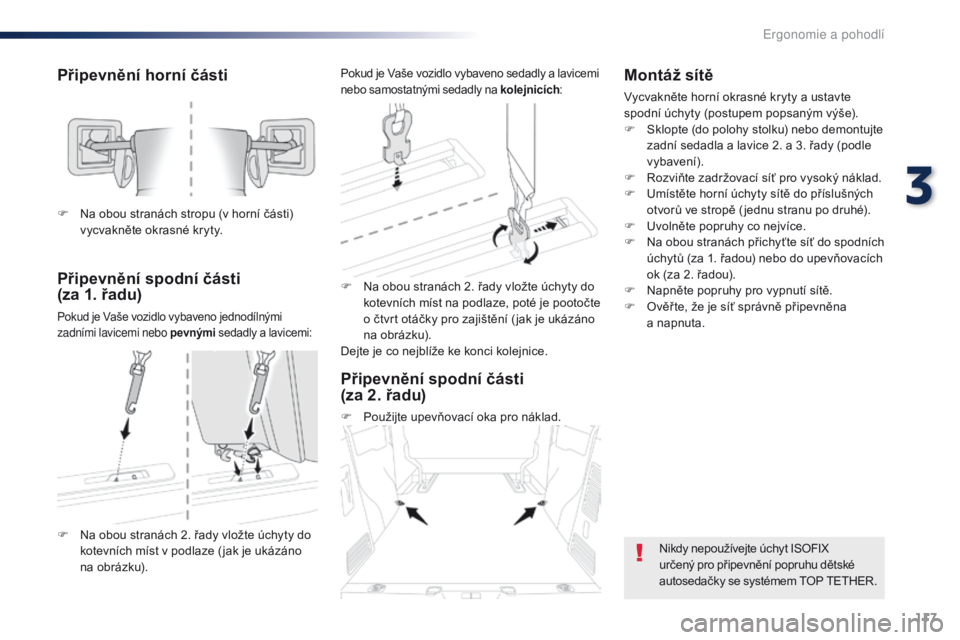

Připevnění horní části
Připevnění spodní části
(za 1. řadu)
Pokud je Vaše vozidlo vybaveno jednodílnými
zadními lavicemi nebo pevnými sedadly a lavicemi:
F Na obou stranách 2. řady vložte úchyty do
kotevních míst na podlaze, poté je pootočte
o čtvrt otáčky pro zajištění ( jak je ukázáno
na obrázku).
Dejte je co nejblíže ke konci kolejnice.
F

N

a obou stranách stropu (v horní části)
vycvakněte okrasné kryty.
F

N

a obou stranách 2. řady vložte úchyty do
kotevních míst v podlaze ( jak je ukázáno
na obrázku).
Pokud je Vaše vozidlo vybaveno sedadly a lavicemi
nebo samostatnými sedadly na kolejnicích :
Připevnění spodní části
(za 2. řadu)
F Použijte upevňovací oka pro náklad.
Montáž sítě
Vycvakněte horní okrasné kryty a ustavte
spodní úchyty (postupem popsaným výše).
F

S
klopte (do polohy stolku) nebo demontujte
zadní sedadla a lavice 2. a 3. řady (podle
vybavení).
F

R
ozviňte zadržovací síť pro vysoký náklad.
F

U
místěte horní úchyty sítě do příslušných
otvorů ve stropě ( jednu stranu po druhé).
F

U
volněte popruhy co nejvíce.
F

N
a obou stranách přichyťte síť do spodních
úchytů (za 1. řadou) nebo do upevňovacích
ok (za 2. řadou).
F

N
apněte popruhy pro vypnutí sítě.
F

O
věř te, že je síť správně připevněna
a
napnuta.
Nikdy nepoužívejte úchyt ISOFIX
určený pro připevnění popruhu dětské
autosedačky se systémem TOP TETHER.
3
ergonomie a pohodlí

118
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

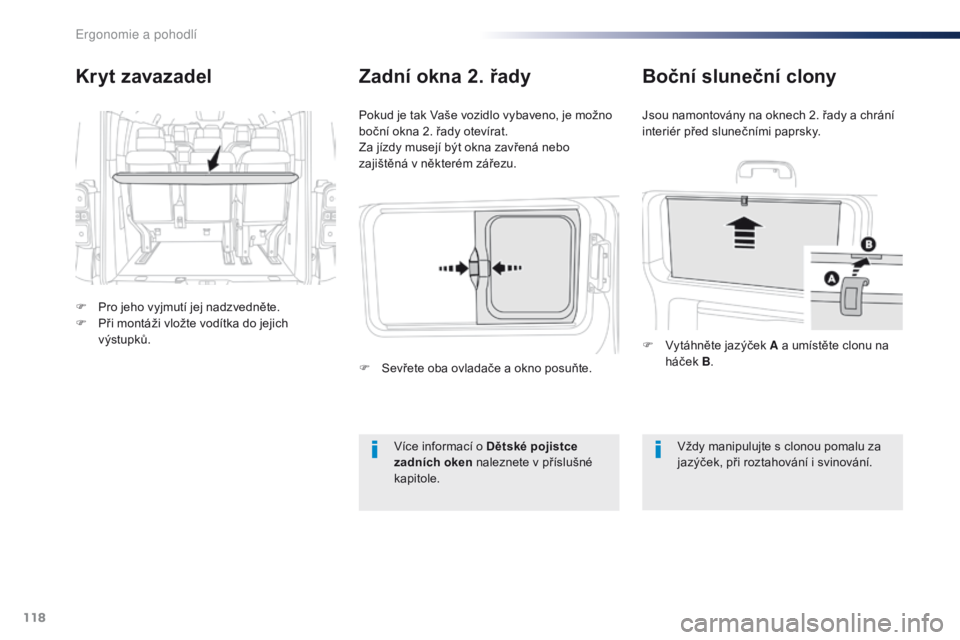

Kryt zavazadel
F Pro jeho vyjmutí jej nadzvedněte.
F P ři montáži vložte vodítka do jejich
výstupků. Pokud je tak Vaše vozidlo vybaveno, je možno
boční okna 2. řady otevírat.
Za jízdy musejí být okna zavřená nebo
zajištěná v některém zářezu.
Zadní okna 2. řady
Více informací o Dětské pojistce
zadních oken naleznete v příslušné
kapitole.
Vždy manipulujte s clonou pomalu za
jazýček, při roztahování i svinování.
Boční sluneční clony
Jsou namontovány na oknech 2. řady a chrání
interiér před slunečními paprsky.
F

V
ytáhněte jazýček A a umístěte clonu na
háček B .
F

S

evřete oba ovladače a okno posuňte.
Ergonomie a pohodl
