Peugeot Traveller 2016 Návod k obsluze (in Czech)

279
Traveller-VP_cs_Chap07_info-pratiques_ed01-2016

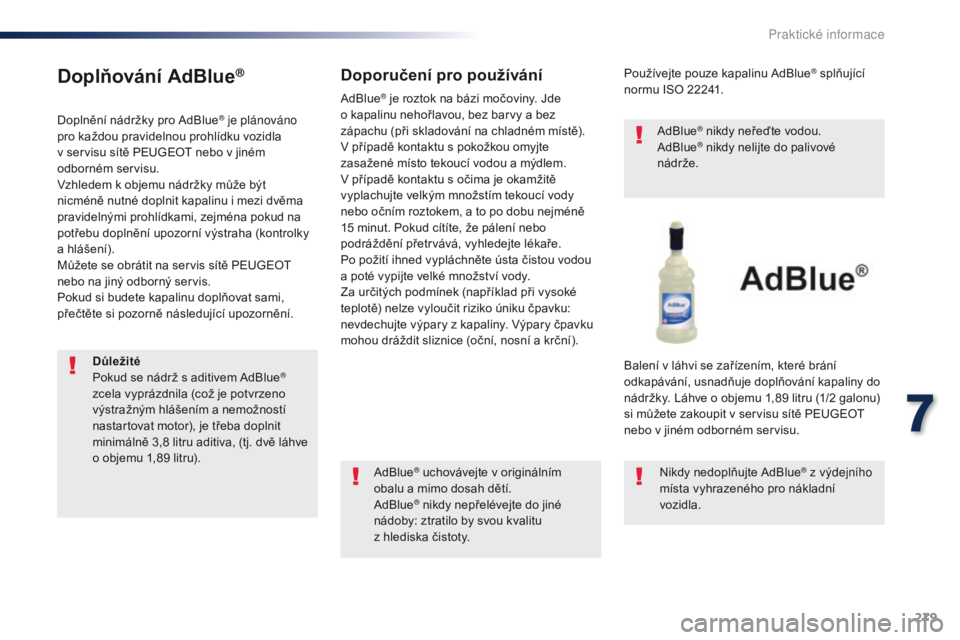

Doplňování AdBlue®
Doplnění nádržky pro AdBlue® je plánováno
pro každou pravidelnou prohlídku vozidla
v

servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Vzhledem k objemu nádržky může být
nicméně nutné doplnit kapalinu i mezi dvěma
pravidelnými prohlídkami, zejména pokud na
potřebu doplnění upozorní výstraha (kontrolky
a hlášení).
Můžete se obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.
Pokud si budete kapalinu doplňovat sami,
přečtěte si pozorně následující upozornění.
Doporučení pro používání
AdBlue® uchovávejte v originálním
obalu a mimo dosah dětí.
AdBlue
® nikdy nepřelévejte do jiné
nádoby: ztratilo by svou kvalitu
z hlediska čistoty. Používejte pouze kapalinu AdBlue
® splňující
normu ISO 22241.
AdBlue
® nikdy neřeďte vodou.
AdBlue® nikdy nelijte do palivové
nádrže.
Balení v láhvi se zařízením, které brání
odkapávání, usnadňuje doplňování kapaliny do
nádržky. Láhve o objemu 1,89 litru (1/2 galonu)
si můžete zakoupit v servisu sítě PEUGEOT
nebo v jiném odborném servisu. Nikdy nedoplňujte AdBlue
® z výdejního
místa vyhrazeného pro nákladní
vozidla.
AdBlue
® je roztok na bázi močoviny. Jde
o

kapalinu nehořlavou, bez barvy a bez
zápachu (při skladování na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15 minut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary z kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční).
Důležité
Pokud se nádrž s aditivem AdBlue
®
zcela vyprázdnila (což je potvrzeno
výstražným hlášením a nemožností
nastartovat motor), je třeba doplnit
minimálně 3,8 litru aditiva, (tj. dvě láhve
o objemu 1,89 litru).
7
Praktick

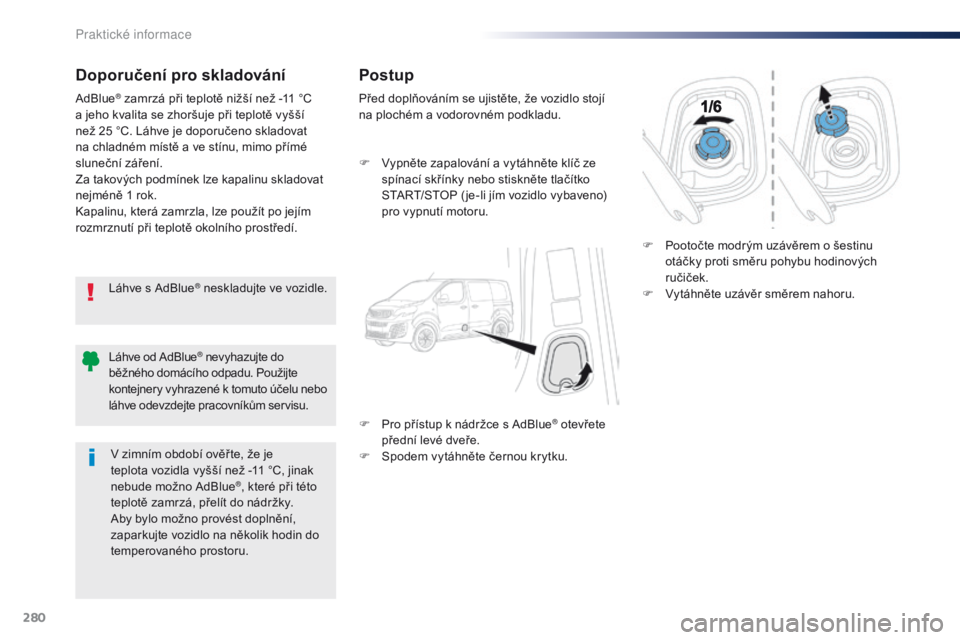

280
Traveller-VP_cs_Chap07_info-pratiques_ed01-2016
Doporučení pro skladování
Láhve s AdBlue® neskladujte ve vozidle.
AdBlue
® zamrzá při teplotě nižší než -11 °C
a jeho kvalita se zhoršuje při teplotě vyšší
než 25 °C. Láhve je doporučeno skladovat
na chladném místě a ve stínu, mimo přímé
sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně 1 rok.
Kapalinu, která zamrzla, lze použít po jejím
rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním se ujistěte, že vozidlo stojí
na plochém a vodorovném podkladu.
F

V
ypněte zapalování a vytáhněte klíč ze
spínací skřínky nebo stiskněte tlačítko
START/STOP ( je-li jím vozidlo vybaveno)
pro vypnutí motoru.
F

P
ro přístup k nádržce s AdBlue
® otevřete
přední levé dveře.
F

S

podem vytáhněte černou krytku. F

P
ootočte modrým uzávěrem o šestinu
otáčky proti směru pohybu hodinových
ručiček.
F
V
ytáhněte uzávěr směrem nahoru.
Láhve od AdBlue
® nevyhazujte do
běžného domácího odpadu. Použijte
kontejnery vyhrazené k tomuto účelu nebo
láhve odevzdejte pracovníkům servisu.
V zimním období ověř te, že je
teplota vozidla vyšší než -11 °C, jinak
nebude možno AdBlue
®, které při této
teplotě zamrzá, přelít do nádržky.
Aby bylo možno provést doplnění,
zaparkujte vozidlo na několik hodin do
temperovaného prostoru.
Praktick

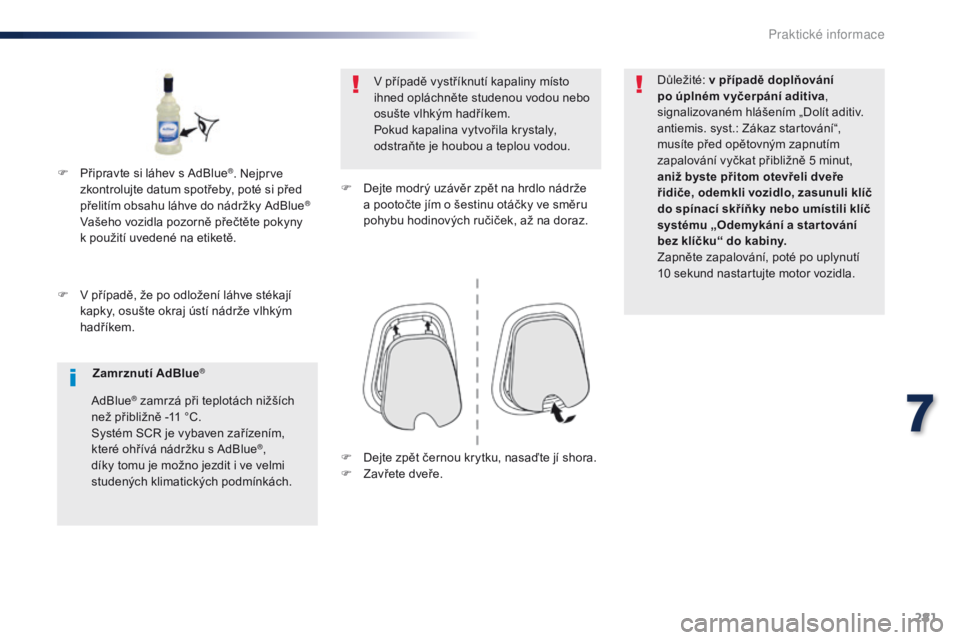

281
Traveller-VP_cs_Chap07_info-pratiques_ed01-2016
F V případě, že po odložení láhve stékají kapky, osušte okraj ústí nádrže vlhkým
hadříkem. V případě vystříknutí kapaliny místo
ihned opláchněte studenou vodou nebo
osušte vlhkým hadříkem.
Pokud kapalina vytvořila krystaly,
odstraňte je houbou a teplou vodou.
F
D
ejte modrý uzávěr zpět na hrdlo nádrže
a pootočte jím o šestinu otáčky ve směru
pohybu hodinových ručiček, až na doraz. Důležité:
v případě doplňování
po úplném vyčerpání aditiva ,
signalizovaném hlášením „Dolít aditiv.
antiemis. syst.: Zákaz startování“,
musíte před opětovným zapnutím
zapalování vyčkat přibližně 5 minut,
aniž byste přitom otevřeli dveře
řidiče, odemkli vozidlo, zasunuli klíč
do spínací skříňky nebo umístili klíč
systému „Odemykání a star tování
bez klíčku“ do kabiny.
Zapněte zapalování, poté po uplynutí
10 sekund nastartujte motor vozidla.
F
P
řipravte si láhev s AdBlue
®. Nejprve
zkontrolujte datum spotřeby, poté si před
přelitím obsahu láhve do nádržky AdBlue
®
Vašeho vozidla pozorně přečtěte pokyny
k použití uvedené na etiketě.
Zamrznutí AdBlue
®
AdBlue® zamrzá při teplotách nižších
než přibližně -11 °C.
Systém SCR je vybaven zařízením,
které ohřívá nádržku s AdBlue
®,
díky tomu je možno jezdit i ve velmi
studených klimatických podmínkách. F
D ejte zpět černou krytku, nasaďte jí shora.
F

Z
avřete dveře.
7
Praktick

282
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

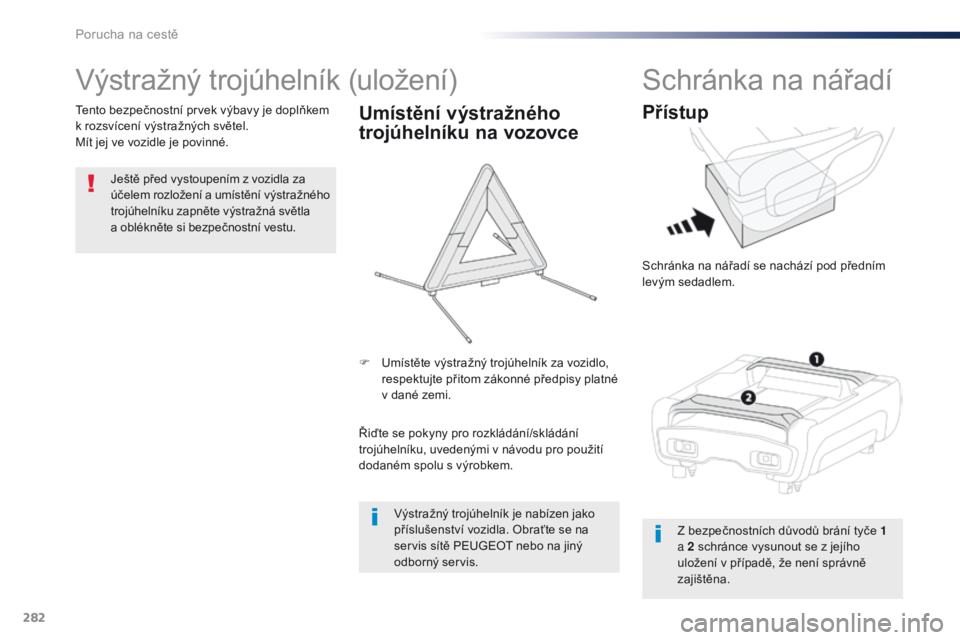

Výstražný trojúhelník (uložení)
Ještě před vystoupením z vozidla za
účelem rozložení a umístění v ýstražného
trojúhelníku zapněte výstražná světla
a oblékněte si bezpečnostní vestu.
Tento bezpečnostní prvek výbavy je doplňkem
k rozsvícení výstražných světel.
Mít jej ve vozidle je povinné.
Umístění výstražného
trojúhelníku na vozovce
Řiďte se pokyny pro rozkládání/skládání
trojúhelníku, uvedenými v návodu pro použití
dodaném spolu s výrobkem. F

U
místěte výstražný trojúhelník za vozidlo,
respektujte přitom zákonné předpisy platné
v dané zemi.
Výstražný trojúhelník je nabízen jako
příslušenství vozidla. Obraťte se na
servis sítě PEUGEOT nebo na jiný
odborný servis.
Schránka na nářadí
Přístup
Schránka na nářadí se nachází pod předním
levým sedadlem.
Z bezpečnostních důvodů brání tyče
1
a
2 schránce vysunout se z jejího
uložení v případě, že není správně
zajištěna.
Porucha na cestě

283
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

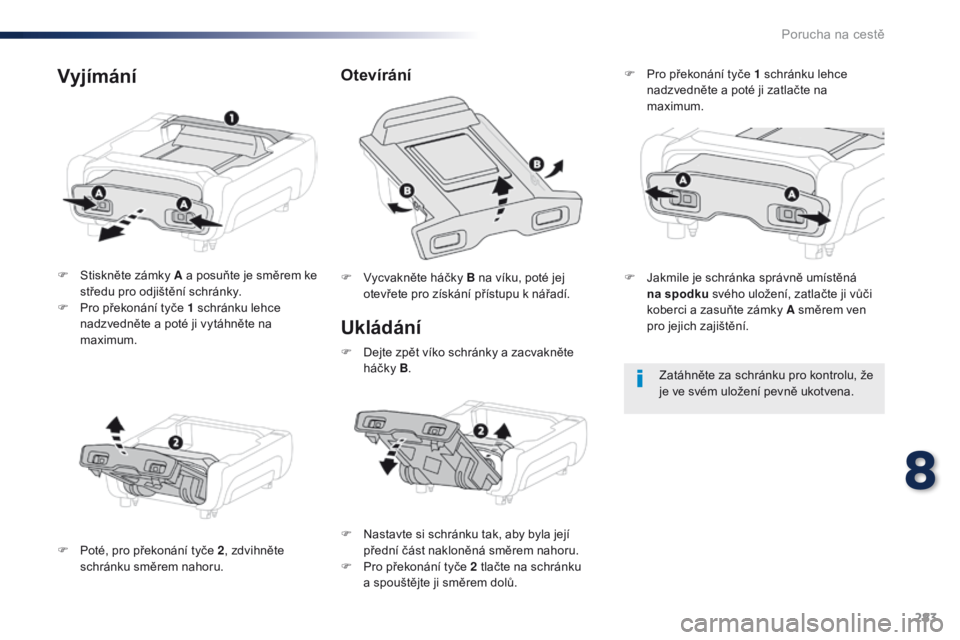

Ukládání
F Stiskněte zámky A a posuňte je směrem ke středu pro odjištění schránky.
F

P
ro překonání tyče 1 schránku lehce
nadzvedněte a poté ji vytáhněte na
maximum.
F

P
oté, pro překonání tyče 2 , zdvihněte
schránku směrem nahoru. F
V ycvakněte háčky B na víku, poté jej
otevřete pro získání přístupu k nářadí.
OtevíráníVyjímání
Zatáhněte za schránku pro kontrolu, že
je ve svém uložení pevně ukotvena.
F

N

astavte si schránku tak, aby byla její
přední část nakloněná směrem nahoru.
F

P

ro překonání tyče 2 tlačte na schránku
a

spouštějte ji směrem dolů. F

P

ro překonání tyče 1 schránku lehce
nadzvedněte a poté ji zatlačte na
maximum.
F

D

ejte zpět víko schránky a zacvakněte
háčky B . F

J

akmile je schránka správně umístěná
na spodku svého uložení, zatlačte ji vůči
koberci a zasuňte zámky A směrem ven
pro jejich zajištění.
8
Porucha na cestě

284
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

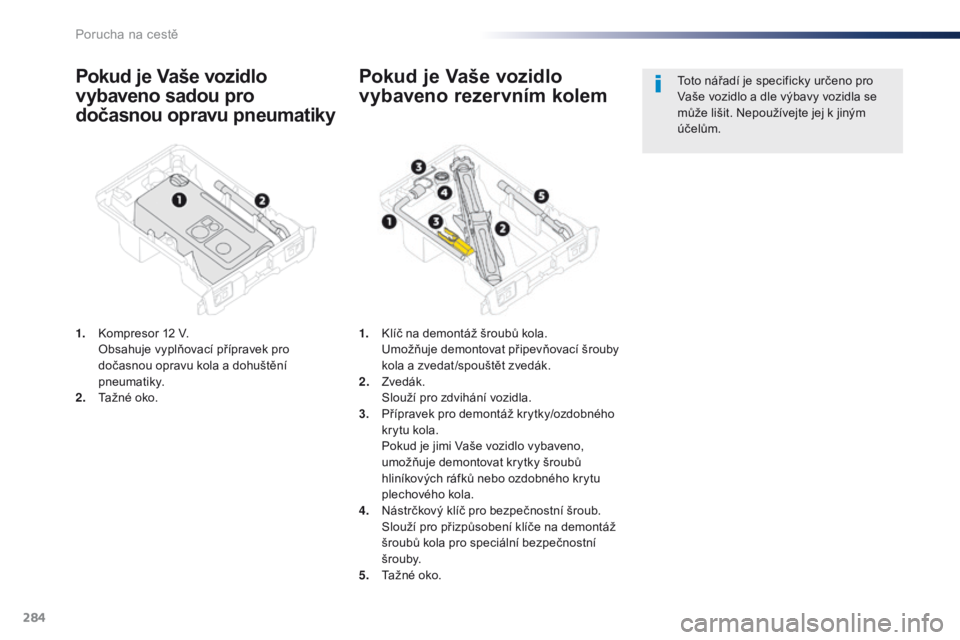

Pokud je Vaše vozidlo
vybaveno sadou pro
dočasnou opravu pneumatiky
1. Kompresor 12 V. Obsahuje vyplňovací přípravek pro
dočasnou opravu kola a dohuštění
pneumatiky.
2.
T

ažné oko.
Pokud je Vaše vozidlo
vybaveno rezervním kolem
1. Klíč na demontáž šroubů kola. U možňuje demontovat připevňovací šrouby
kola a zvedat /spouštět zvedák.
2.
Z

vedák.
S

louží pro zdvihání vozidla.
3.
P

řípravek pro demontáž krytky/ozdobného
krytu kola.
P

okud je jimi Vaše vozidlo vybaveno,
umožňuje demontovat krytky šroubů
hliníkových ráfků nebo ozdobného krytu
plechového kola.
4.
N

ástrčkový klíč pro bezpečnostní šroub.
S

louží pro přizpůsobení klíče na demontáž
šroubů kola pro speciální bezpečnostní
š r o uby.
5.
T

ažné oko. Toto nářadí je specificky určeno pro
Vaše vozidlo a dle výbavy vozidla se
může lišit. Nepoužívejte jej k jiným
účelům.
Porucha na cestě

285
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

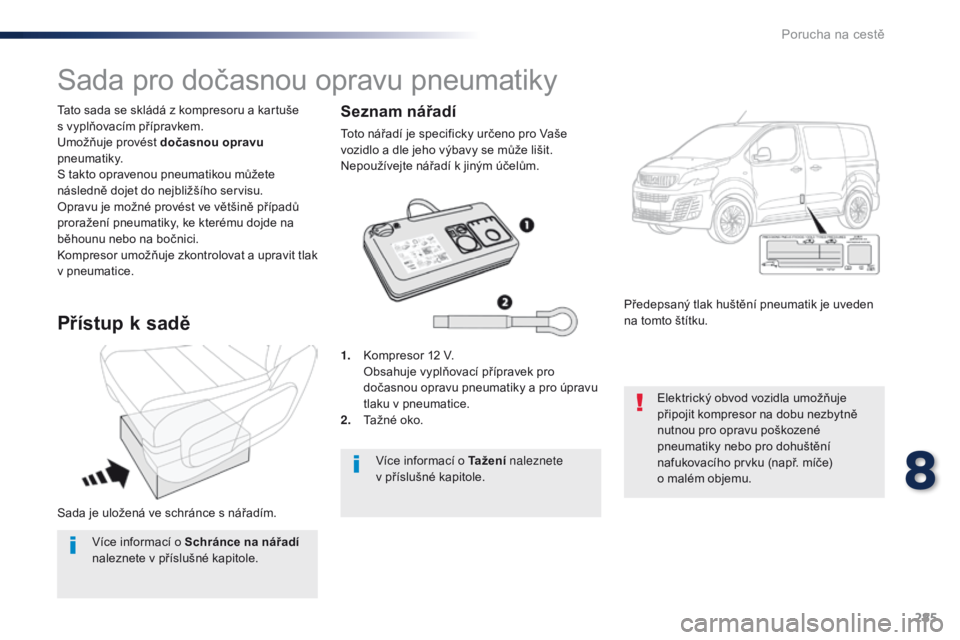

Sada je uložená ve schránce s nářadím. Tato sada se skládá z kompresoru a kartuše
s vyplňovacím přípravkem.
Umožňuje provést dočasnou opravu
pneumatiky.
S takto opravenou pneumatikou můžete
následně dojet do nejbližšího servisu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici.
Kompresor umožňuje zkontrolovat a upravit tlak
v pneumatice.
Sada pro dočasnou opravu pneumatiky
Přístup k sadě
1. Kompresor 12 V. O bsahuje vyplňovací přípravek pro
dočasnou opravu pneumatiky a pro úpravu
tlaku v pneumatice.
2.
T

ažné oko. Předepsaný tlak huštění pneumatik je uveden
na tomto štítku.
Elektrický obvod vozidla umožňuje
připojit kompresor na dobu nezbytně
nutnou pro opravu poškozené
pneumatiky nebo pro dohuštění
nafukovacího prvku (např. míče)
o
malém objemu.
Více informací o Ta ž e n í
naleznete
v
příslušné kapitole.
Seznam nářadí
Toto nářadí je specificky určeno pro Vaše
vozidlo a dle jeho výbavy se může lišit.
Nepoužívejte nářadí k jiným účelům.
Více informací o Schránce na nářadí
naleznete v příslušné kapitole.
8
Porucha na cestě

286
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

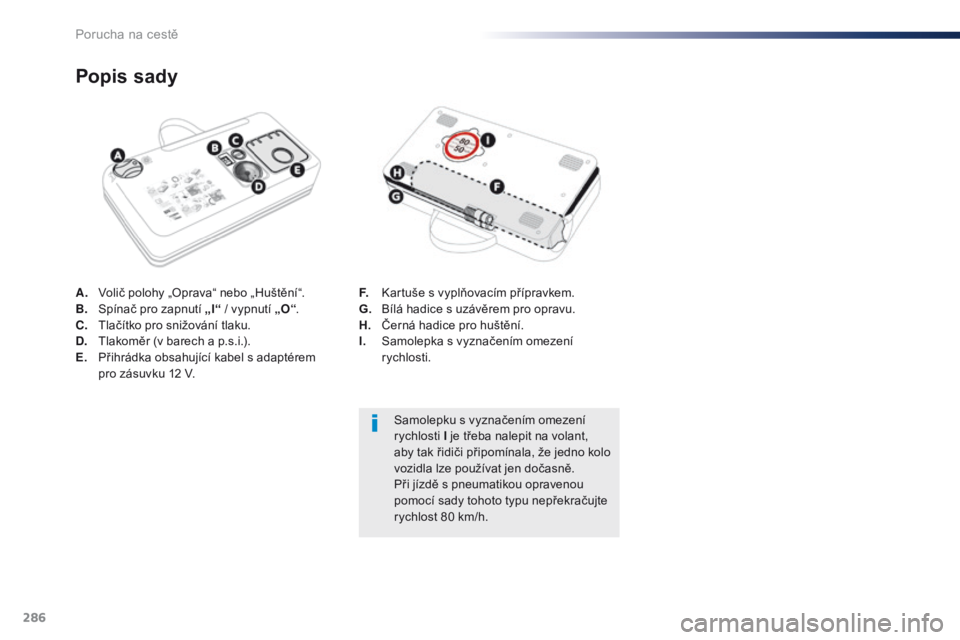

A. Volič polohy „Oprava“ nebo „Huštění“.
B. Spínač pro zapnutí „I“ / vypnutí „O“ .
C.
T

lačítko pro snižování tlaku.
D.
T

lakoměr (v barech a p.s.i.).
E.
P

řihrádka obsahující kabel s adaptérem
pro zásuvku 12 V.
Popis sady
F. Kartuše s vyplňovacím přípravkem.
G. B ílá hadice s uzávěrem pro opravu.
H.
Č

erná hadice pro huštění.
I.
S

amolepka s vyznačením omezení
rychlosti.
Samolepku s vyznačením omezení
rychlosti I je třeba nalepit na volant,
aby tak řidiči připomínala, že jedno kolo
vozidla lze používat jen dočasně.
Při jízdě s pneumatikou opravenou
pomocí sady tohoto typu nepřekračujte
rychlost 80 km/h.
Porucha na cestě

287
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

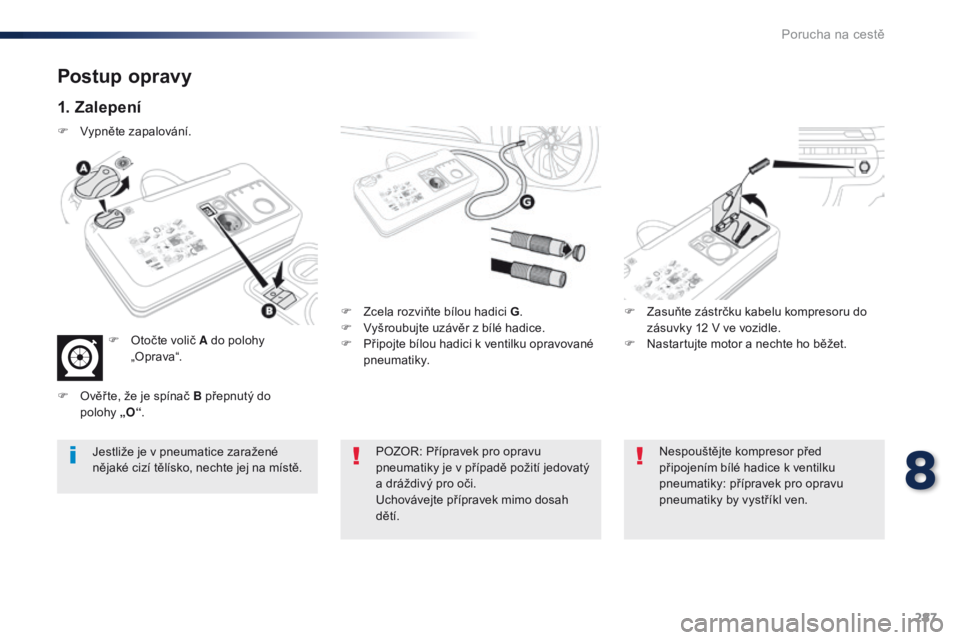

Postup opravy
1. Zalepení
F Zcela rozviňte bílou hadici G.
F V yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky. F
Z asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F

N
astartujte motor a nechte ho běžet.
POZOR: Přípravek pro opravu
pneumatiky je v případě požití jedovatý
a dráždivý pro oči.
Uchovávejte přípravek mimo dosah
dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
F

V

ypněte zapalování.
F

O

točte volič A do polohy
„O prava“.
F

O

věř te, že je spínač B přepnutý do
polohy
„O“ .
8
Porucha na cestě

288
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

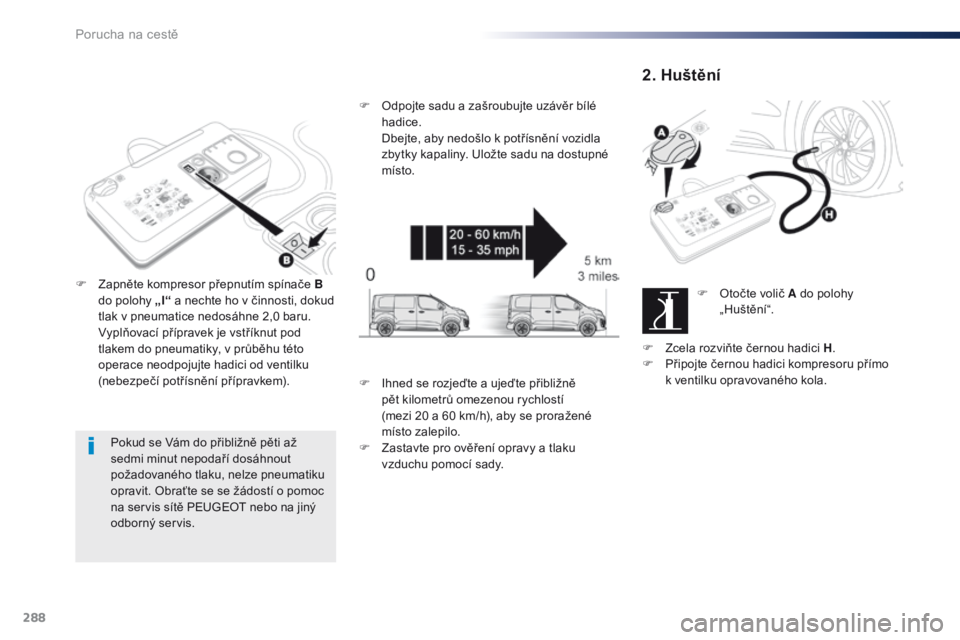

Pokud se Vám do přibližně pěti až
sedmi minut nepodaří dosáhnout
požadovaného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc
na servis sítě PEUGEOT nebo na jiný
odborný servis.
F

Z

apněte kompresor přepnutím spínače B
do polohy „I“ a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0 baru.
V

yplňovací přípravek je vstříknut pod
tlakem do pneumatiky, v průběhu této
operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem). F
O
dpojte sadu a zašroubujte uzávěr bílé
hadice.
D
bejte, aby nedošlo k potřísnění vozidla
zbytky kapaliny. Uložte sadu na dostupné
místo.
2. Huštění
F Otočte volič A do polohy „Huštění“.
F

Z

cela rozviňte černou hadici H .
F

P

řipojte černou hadici kompresoru přímo
k

ventilku opravovaného kola.
F

I

hned se rozjeďte a ujeďte přibližně
pět kilometrů omezenou rychlostí
(mezi 20 a

60 km/h), aby se proražené
místo zalepilo.
F

Z

astavte pro ověření opravy a tlaku
vzduchu pomocí sady.
Porucha na cestě
