Seat Alhambra 2005 Betriebsanleitung (in German)

Beschreibung der Angaben269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

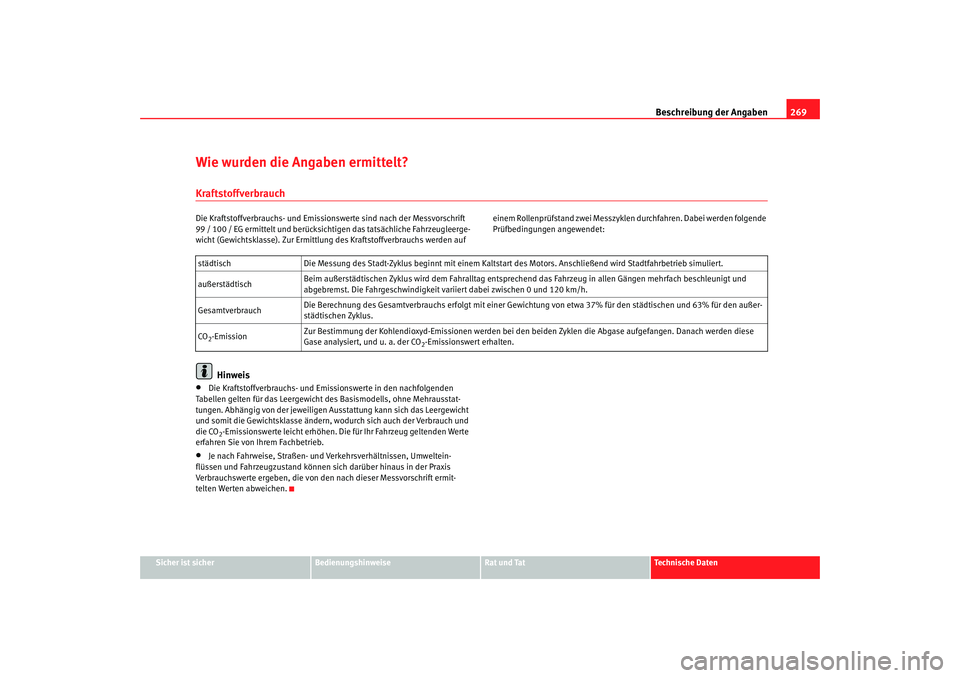

Wie wurden die Angaben ermittelt?KraftstoffverbrauchDie Kraftstoffverbrauchs- und Emissionswerte sind nach der Messvorschrift
99 / 100 / EG ermittelt und berücksichtigen das tatsächliche Fahrzeugleerge-
wicht (Gewichtsklasse). Zur Ermittlung des Kraftstoffverbrauchs werden auf einem Rollenprüfstand zwei Messzyklen durchfahren. Dabei werden folgende
Prüfbedingungen angewendet:
Hinweis
•
Die Kraftstoffverbrauchs- und Emissionswerte in den nachfolgenden
Tabellen gelten für das Leergewicht des Basismodells, ohne Mehrausstat-
tungen. Abhängig von der jeweiligen Ausstattung kann sich das Leergewicht
und somit die Gewichtsklasse ändern, wodurch sich auch der Verbrauch und
die CO2-Emissionswerte leicht erhöhen. Die für Ihr Fahrzeug geltenden Werte
erfahren Sie von Ihrem Fachbetrieb.
•
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können si ch darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen. städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstädtisch Beim außerstädtischen Zyklus wird dem Fahralltag entsprechend das Fahrzeug in allen Gängen mehrfach beschleunigt und
abgebremst. Die Fahrgeschwindigkeit variiert dabei zwischen 0 und 120 km/h.
Gesamtverbrauch Die Berechnung des Gesamtverbrauchs erfolgt mit einer Gewich
tung von etwa 37% für den städtischen und 63% für den außer-
städtischen Zyklus.
CO2-Emission Zur Bestimmung der Kohlendioxyd-Emissionen werden bei den be
iden Zyklen die Abgase aufgefangen. Danach werden diese
Gase analysiert, und u. a. der CO
2-Emissionswert erhalten.
alhambra_aleman Seite 269 Fr eitag, 14. Oktober 2005 11:52 11

Beschreibung der Angaben

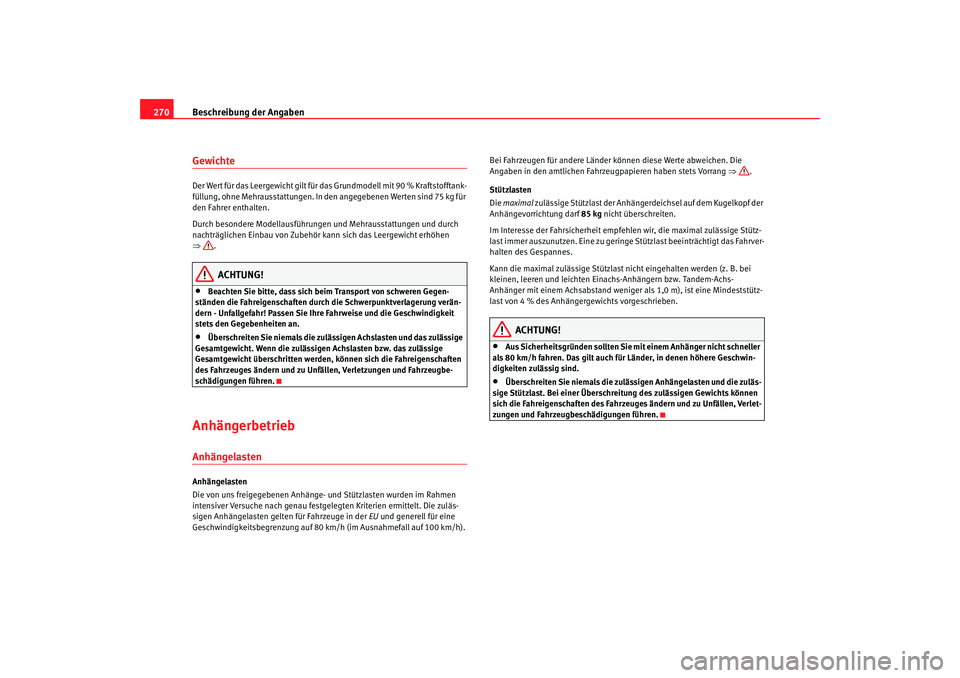

270GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In de n angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen und Mehrausstattungen und durch
nachträglichen Einbau von Zubehör kann sich das Leergewicht erhöhen
⇒ .
ACHTUNG!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfä llen, Verletzungen und Fahrzeugbe-
schädigungen führen.
AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzu ng auf 80 km/h (im Ausnahmefall auf 100 km/h). Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrze
ugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 85 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand weni ger als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•
Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.
•
Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
alhambra_aleman Seite 270 Fr eitag, 14. Oktober 2005 11:52 11

Beschreibung der Angaben271
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

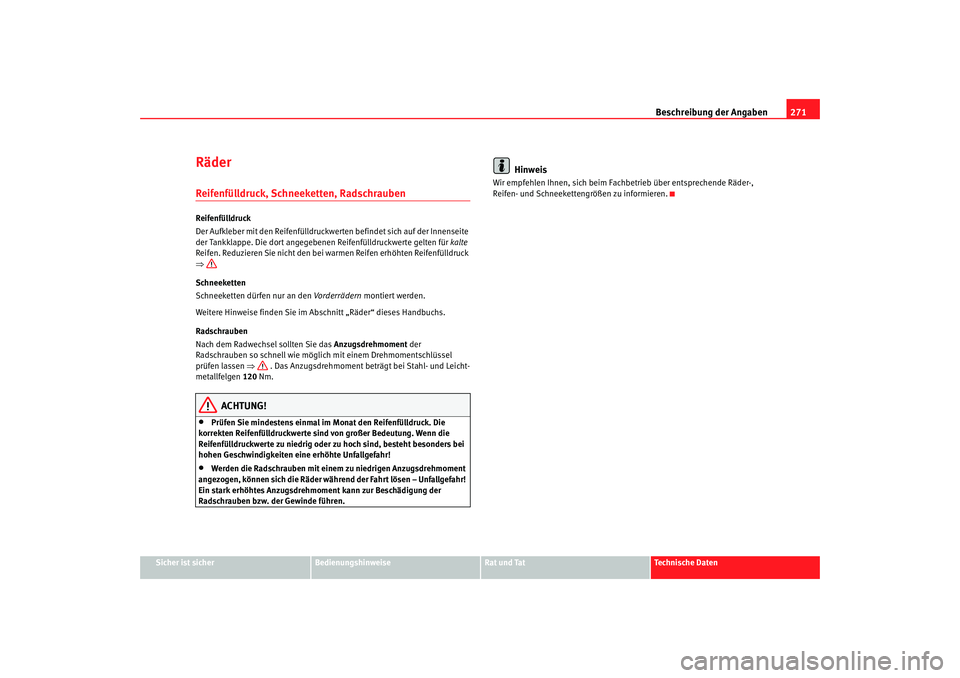

RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment be trägt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
alhambra_aleman Seite 271 Fr eitag, 14. Oktober 2005 11:52 11

Technische Daten

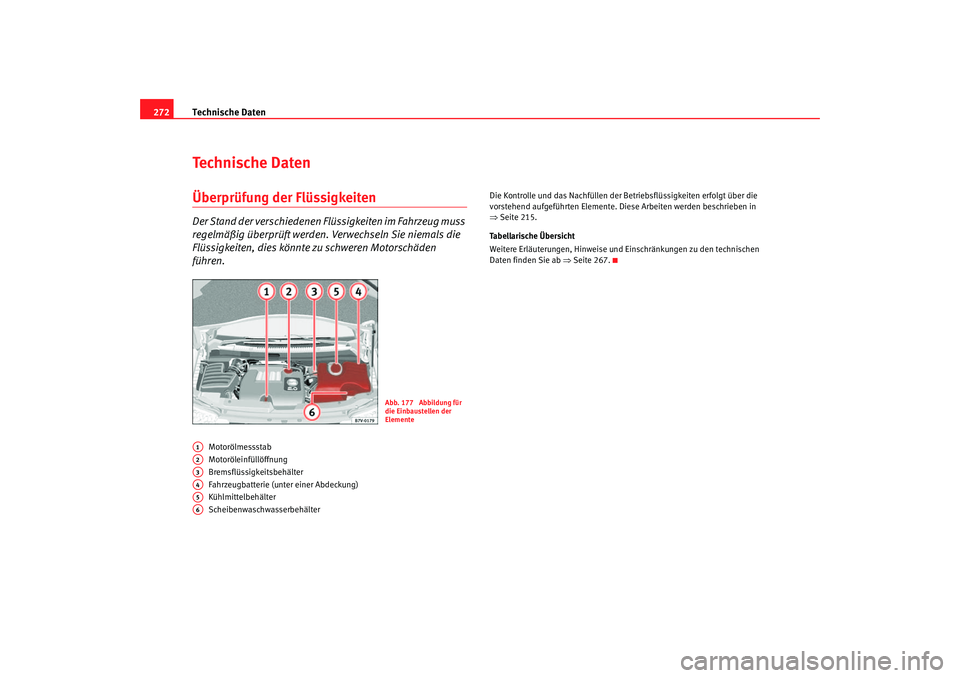

272Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Motorölmessstab
Motoröleinfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter einer Abdeckung)
Kühlmittelbehälter
Scheibenwaschwasserbehälter Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 215.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten f inden Si
e ab ⇒
Seite 267.
Abb. 177 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
alhambra_aleman Seite 272 Fr eitag, 14. Oktober 2005 11:52 11

Technische Daten273
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

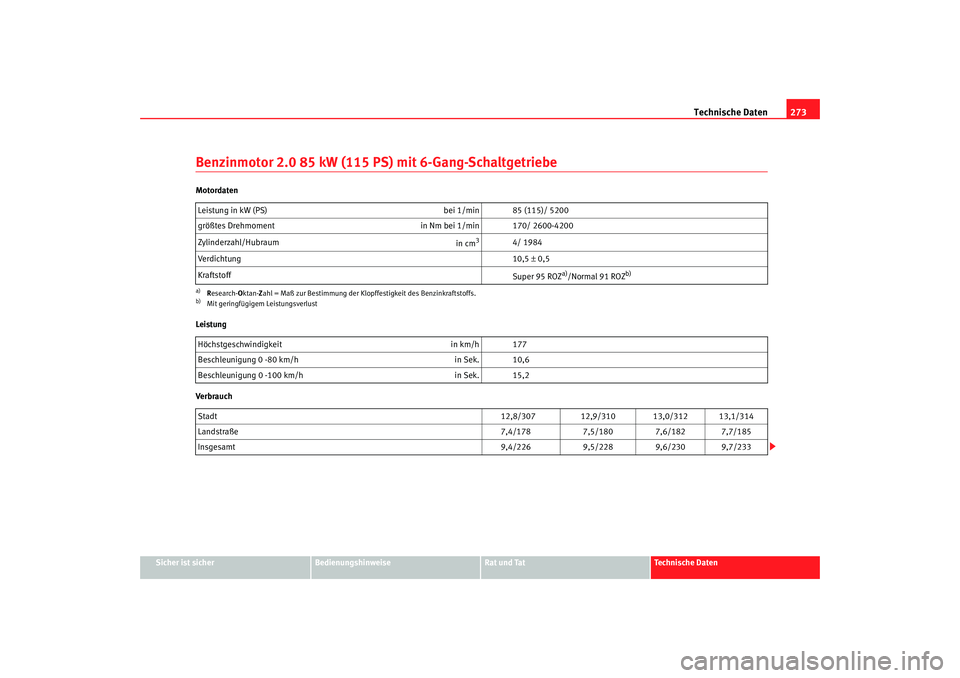

Benzinmotor 2.0 85 kW (115 PS) mit 6-Gang-SchaltgetriebeMotordaten
Leistung
VerbrauchLeistung in kW (PS)
bei 1/min 85 (115)/ 5200
größtes Drehmoment in Nm bei 1/min 170/ 2600-4200
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 10,5 ± 0,5
Kraftstoff Super 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 177
Beschleunigung 0 -80 km/h in Sek. 10,6
Beschleunigung 0 -100 km/h in Sek. 15,2
Stadt 12,8/30712,9/310 13,0/312 13,1/314
Landstraße 7,4/1787,5/180 7,6/182 7,7/185
Insgesamt 9,4/2269,5/228 9,6/230 9,7/233
alhambra_aleman Seite 273 Fr eitag, 14. Oktober 2005 11:52 11

Technische Daten

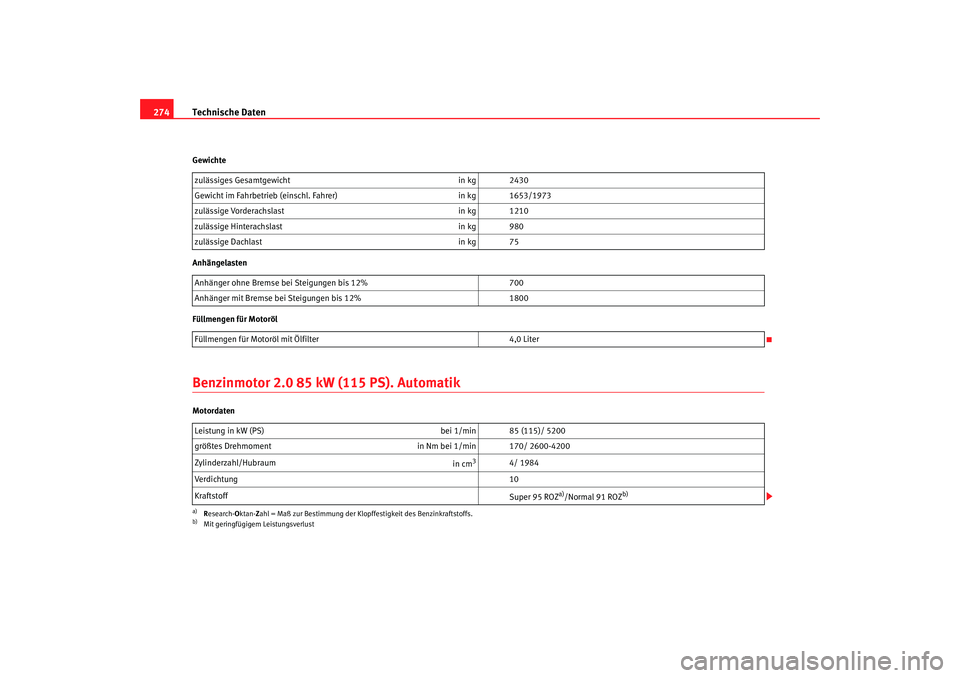

274Gewichte
Anhängelasten
Füllmengen für MotorölBenzinmotor 2.0 85 kW (115 PS). AutomatikMotordaten zulässiges Gesamtgewicht
in kg 2430
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1653/1973
zulässige Vorderachslast in kg 1210
zulässige Hinterachslast in kg 980
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 700
Anhänger mit Bremse bei Steigungen bis 12% 1800
Füllmengen für Motoröl mit Ölfilter 4,0 Liter
Leistung in kW (PS) bei 1/min 85 (115)/ 5200
größtes Drehmoment in Nm bei 1/min 170/ 2600-4200
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 10
Kraftstoff Super 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust
alhambra_aleman Seite 274 Fr eitag, 14. Oktober 2005 11:52 11

Technische Daten275
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

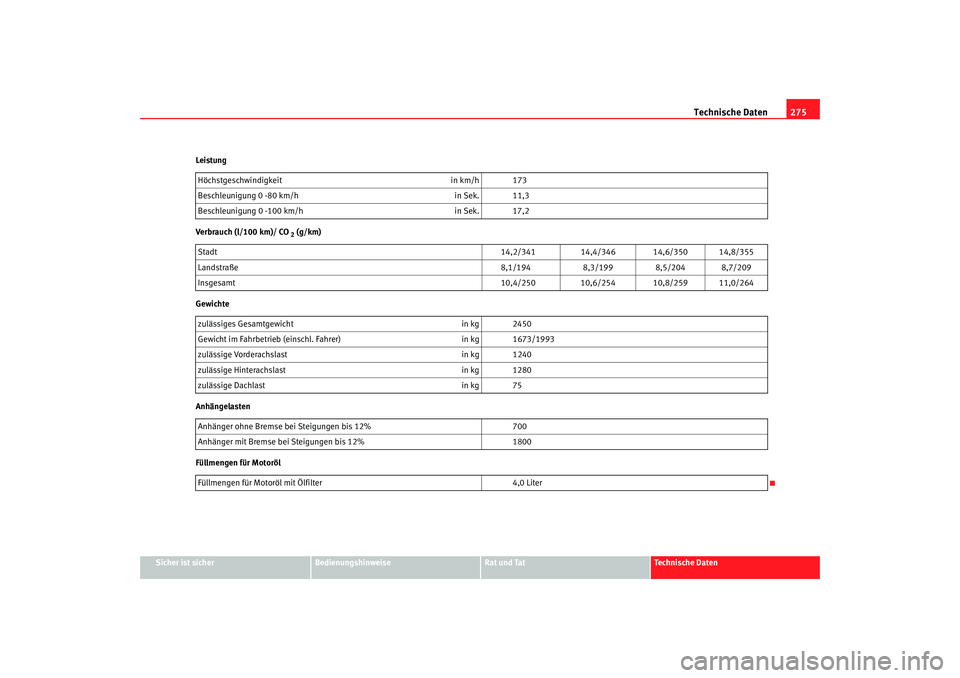

Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Füllmengen für Motoröl Höchstgeschwindigkeit
in km/h 173
Beschleunigung 0 -80 km/h in Sek. 11,3
Beschleunigung 0 -100 km/h in Sek. 17,2
Stadt 14,2/34114,4/346 14,6/350 14,8/355
Landstraße 8,1/1948,3/199 8,5/204 8,7/209
Insgesamt 10,4/25010,6/254 10,8/259 11,0/264
zulässiges Gesamtgewicht in kg 2450
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1673/1993
zulässige Vorderachslast in kg 1240
zulässige Hinterachslast in kg 1280
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 700
Anhänger mit Bremse bei Steigungen bis 12% 1800
Füllmengen für Motoröl mit Ölfilter 4,0 Liter
alhambra_aleman Seite 275 Freitag, 14. Oktober 2005 11:52 11

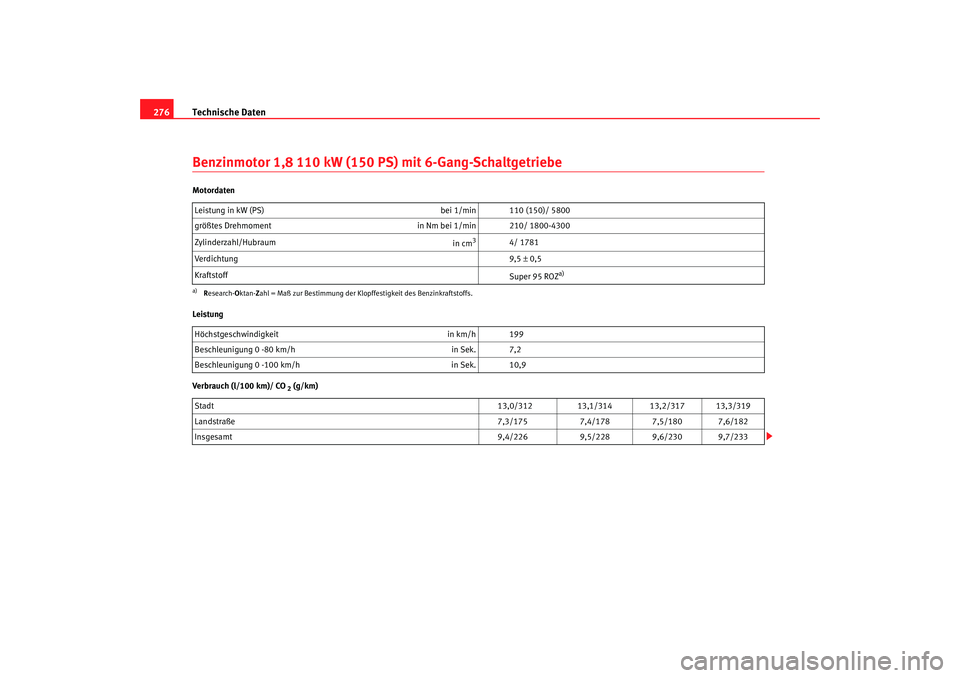

Technische Daten
276Benzinmotor 1,8 110 kW (150 PS) mit 6-Gang-SchaltgetriebeMotordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Leistung in kW (PS)
bei 1/min 110 (150)/ 5800
größtes Drehmoment in Nm bei 1/min 210/ 1800-4300
Zylinderzahl/Hubraum in cm
3
4/ 1781
Verdichtung 9,5 ± 0,5
Kraftstoff Super 95 ROZ
a)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.Höchstgeschwindigkeit in km/h 199
Beschleunigung 0 -80 km/h in Sek. 7,2
Beschleunigung 0 - 100 km/h in Sek. 10,9
Stadt 13,0/31213,1/314 13,2/317 13,3/319
Landstraße 7,3/1757,4/178 7,5/180 7,6/182
Insgesamt 9,4/2269,5/228 9,6/230 9,7/233
alhambra_aleman Seite 276 Fr eitag, 14. Oktober 2005 11:52 11

Technische Daten277
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

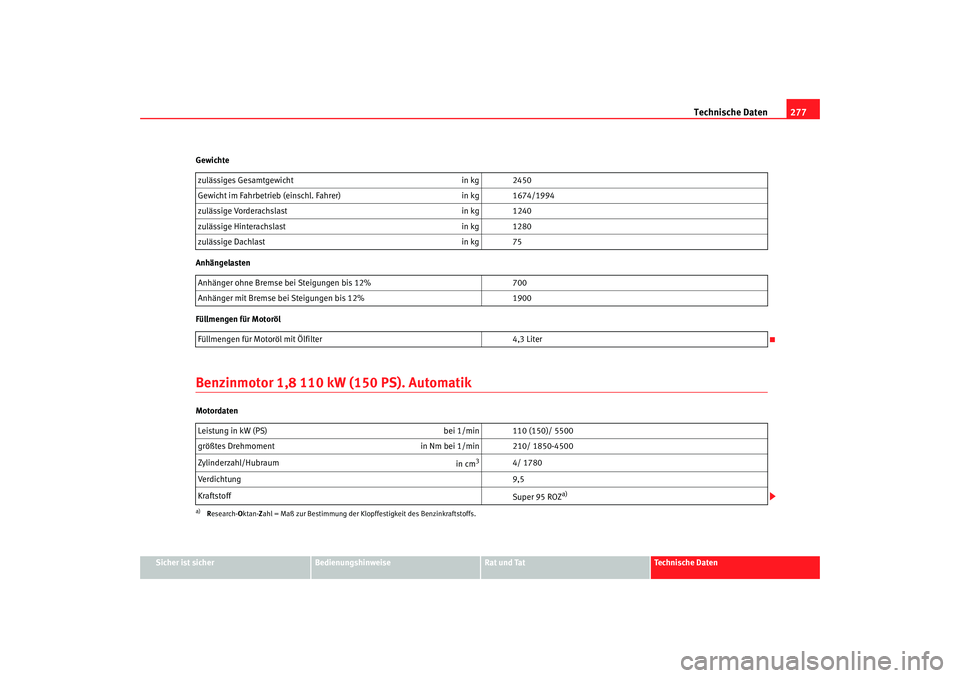

Gewichte
Anhängelasten
Füllmengen für Motoröl
Benzinmotor 1,8 110 kW (150 PS). AutomatikMotordaten
zulässiges Gesamtgewicht
in kg 2450
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1674/1994
zulässige Vorderachslast in kg 1240
zulässige Hinterachslast in kg 1280
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 700
Anhänger mit Bremse bei Steigungen bis 12% 1900
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
Leistung in kW (PS) bei 1/min 110 (150)/ 5500
größtes Drehmoment in Nm bei 1/min 210/ 1850-4500
Zylinderzahl/Hubraum in cm
3
4/ 1780
Verdichtung 9,5
Kraftstoff Super 95 ROZ
a)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
alhambra_aleman Seite 277 Fr eitag, 14. Oktober 2005 11:52 11

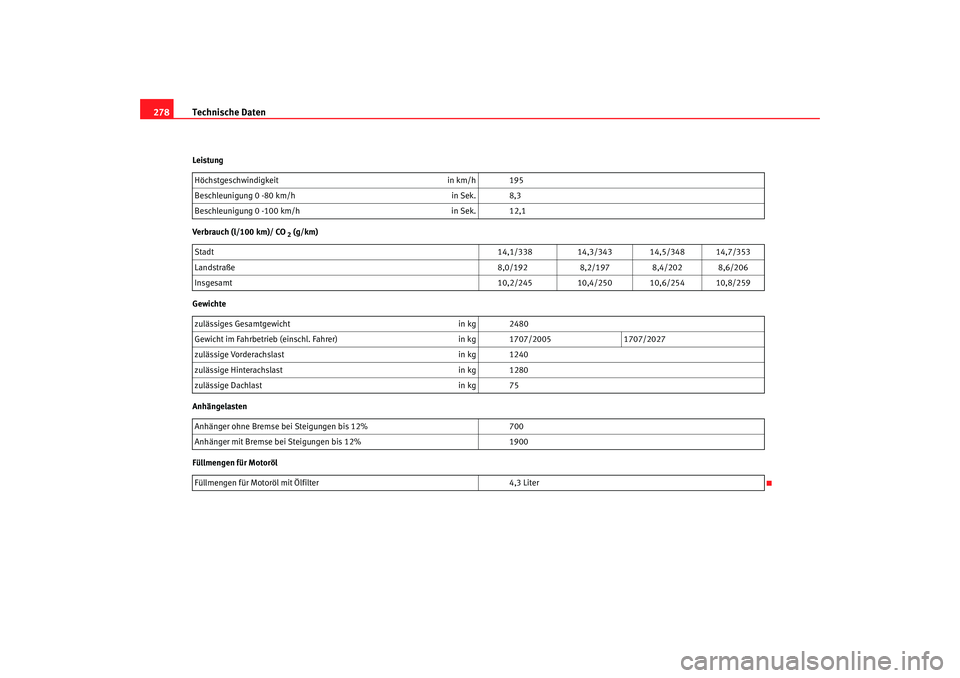

Technische Daten
278Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Füllmengen für Motoröl Höchstgeschwindigkeit
in km/h 195
Beschleunigung 0 -80 km/h in Sek. 8,3
Beschleunigung 0 - 100 km/h in Sek. 12,1
Stadt 14,1/33814,3/343 14,5/348 14,7/353
Landstraße 8,0/1928,2/197 8,4/202 8,6/206
Insgesamt 10,2/24510,4/250 10,6/254 10,8/259
zulässiges Gesamtgewicht in kg 2480
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1707/20051707/2027
zulässige Vorderachslast in kg 1240
zulässige Hinterachslast in kg 1280
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 700
Anhänger mit Bremse bei Steigungen bis 12% 1900
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
alhambra_aleman Seite 278 Freitag, 14. Oktober 2005 11:52 11
