Seat Alhambra 2005 Manual de instrucciones (in Spanish)

Luces y visibilidad129
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
distancia con respecto a los vehículos que vienen por detrás, con el consi-
guiente peligro de accidente.
•
Por ello, siempre que sea posible utilice el retrovisor interior para
calcular la distancia con los vehículos que vienen por detrás.
•
Cuando los retrovisores vuelvan a su posición inicial, tenga cuidado de
no poner los dedos entre el espejo y el soporte del mismo, de lo contrario
existe peligro de sufrir lesiones.Nota relativa al medio ambiente
La calefacción de los re trovisores exteriores sólo debe permanecer encen-
dida el tiempo necesario. De lo contra rio supone un consumo de combustible
innecesario.
Nota
•
En el caso de que falle el ajuste el éctrico de los retrovisores, se podrán
ajustar manualmente presionando sobre el borde de los espejos.
•
En vehículos con retrovisores exteriores plegables eléctricamente hay
que tener en cuenta lo siguiente: si debido a una fuerza externa (p. ej. un
golpe durante una maniobra) se modifica el ajuste de la carcasa del espejo,
habrá que plegarlo por completo eléctricamente. Bajo ningún concepto
vuelva a colocar el retrovisor en su po sición inicial con la mano, pues de lo
contrario, afectaría a la función del mismo.¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 129 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos
130Asientos y portaobjetosLa importancia del ajuste correcto de los asientosEl ajuste correcto de los asie ntos es importante, entre otras
cosas, para obtener la protección máxima que ofrecen los
cinturones de seguridad y los airbags.Tanto el asiento del conductor y del acompañante como los asientos de la
parte trasera pueden adaptarse a la constitución física de los ocupantes de
múltiples maneras. El ajuste correcto de los asientos es importante para:•
acceder con facilidad y rapidez a todos los mandos del tablero,
•
mantener el cuerpo relajado y descansado,
•
una conducción segura ,
•
y para obtener la protección óptima de los cinturones de seguridad y de
los airbags ⇒página 7.
Plazas del vehículo
Su vehículo dispone de cinco o siete
24) plazas.
•
Primera fila de asientos: dos plazas
•
Segunda fila de asientos: tres plazas
•
Tercera fila de asientos
24): dos plazas
Cada asiento dispone de un cinturón de seguridad automático de tres puntos
de anclaje.
¡ATENCIÓN!
Si el conductor o cualquiera de los pasajeros va sentado en una posición
incorrecta corre el riesgo de sufrir graves lesiones.•
No lleve nunca en su vehículo a más pasajeros de los permitidos.
•
Todos los ocupantes del vehículo tienen que llevar el cinturón de segu-
ridad correspondiente abrochado y bien colocado. Los niños tienen que ir
protegidos por medio de un asiento de seguridad para niños. Apartado
“Seguridad infantil”.
•
Los asientos y los apoyacabezas tienen que ajustarse conforme a la
estatura de los ocupantes, asimismo, los cinturones de seguridad se han
de ceñir correctamente con objeto de obtener una protección óptima.
•
Los pies deben mantenerse durante la marcha en la zona reposapiés,
bajo ningún concepto se acomodarán sobre el tablero de instrumentos o
sobre los asientos ni se sacarán por la ventanilla. Este último punto
también tienen que tenerlo en cuenta los acompañantes. Ir sentado en una
posición incorrecta le expondrá a un mayor riesgo de sufrir lesiones en
caso de frenazo o accidente. Si no es tá sentado correctamente, el airbag
puede ocasionarle heridas mortales al dispararse.
•
Es importante que el conductor y el acompañante guarden una
distancia mínima de 25 cm con respecto al volante y al tablero de instru-
mentos. ¡Si no respetan la distancia mínima, el airbag no les protegerá
adecuadamente y corren peligro de muerte! Debe procurarse que exista
siempre la mayor distancia posible entre el conductor y el volante, y entre
el acompañante y el tablero de instrumentos.
•
Ajuste el asiento del conductor o del acompañante únicamente con el
vehículo detenido. De lo contrario, puede que el asiento se desajuste
durante la conducción provocando una situación de peligro con el consi-
guiente riesgo de sufrir graves lesiones. Además, al ajustar el asiento
durante la marcha se adopta una posición incorrecta (peligro de muerte).
24)Equipamiento opcional
ALHAMBRA_09_05 Seite 130 Freitag, 30. September 2005 12:44 12

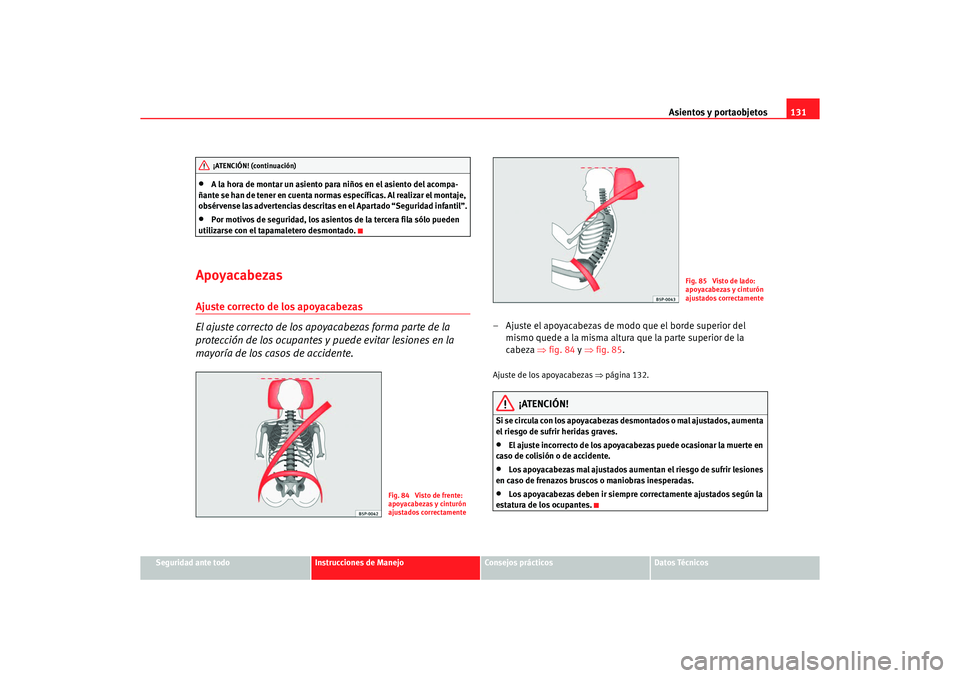

Asientos y portaobjetos131
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
A la hora de montar un asiento para niños en el asiento del acompa-
ñante se han de tener en cuenta normas específicas. Al realizar el montaje,
obsérvense las advertencias descritas en el Apartado “Seguridad infantil”.
•
Por motivos de seguridad, los asientos de la tercera fila sólo pueden
utilizarse con el tapamaletero desmontado.
ApoyacabezasAjuste correcto de los apoyacabezas
El ajuste correcto de los apoyacabezas forma parte de la
protección de los ocupantes y puede evitar lesiones en la
mayoría de los casos de accidente.
– Ajuste el apoyacabezas de modo que el borde superior del
mismo quede a la misma altura que la parte superior de la
cabeza ⇒fig. 84 y ⇒ fig. 85.Ajuste de los apoyacabezas ⇒página 132.
¡ATENCIÓN!
Si se circula con los apoyacabezas desmontados o mal ajustados, aumenta
el riesgo de sufrir heridas graves.•
El ajuste incorrecto de los apoyacabezas puede ocasionar la muerte en
caso de colisión o de accidente.
•
Los apoyacabezas mal ajustados aumentan el riesgo de sufrir lesiones
en caso de frenazos bruscos o maniobras inesperadas.
•
Los apoyacabezas deben ir siempre correctamente ajustados según la
estatura de los ocupantes.
¡ATENCIÓN! (continuación)
Fig. 84 Visto de frente:
apoyacabezas y cinturón
ajustados correctamente
Fig. 85 Visto de lado:
apoyacabezas y cinturón
ajustados correctamente
ALHAMBRA_09_05 Seite 131 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos
132Ajuste o desmontaje de los apoyacabezas
Los apoyacabezas se pueden ajustar desplazándolos verti-
calmente.Ajustar la altura
– Agarre el apoyacabezas por los laterales.
– Tire del apoyacabezas hacia arriba (en dirección de la flecha) o
empújelo hacia abajo a la vez que presiona la tecla ⇒fig. 86
(flecha). Altura correcta ⇒página 131.
– Cerciórese de que el apoyacabezas ha encastrado bien en una de las posiciones.
Desmontar el apoyacabezas
– Tire del apoyacabezas hasta el tope superior.
–Pulse la tecla ⇒fig. 86 -flecha- . – Mantenga la tecla pulsada y extraiga al mismo tiempo el apoya-
cabezas.
Montar el apoyacabezas
– Monte el apoyacabezas en los orificios previstos en el respaldo correspondiente.
–Baje completamente el apoyacabezas a la vez que presiona la
tecla ⇒fig. 86 (flecha).
– Ajuste el apoyacabezas conforme a la estatura del ocupante.
¡ATENCIÓN!
No circule nunca con el apoyacabezas desmontado, corre el peligro de
sufrir graves lesiones.•
Una vez montados, ajuste los apoyacabezas correctamente conforme a
la estatura del ocupante para garantizar la máxima protección posible.
•
Observe las indicaciones de advertencia de la ⇒página 131, “Ajuste
correcto de los apoyacabezas”.
Fig. 86 Ajuste o desmon-
taje del apoyacabezas
ALHAMBRA_09_05 Seite 132 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos133
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Asientos delanterosAjuste de los asientos delanterosLos mandos ⇒fig. 87 del asiento delantero derecho están
dispuestos de forma simétrica.
Ajuste longitudinal del asiento
– Tire del estribo hacia arriba y desplace el asiento hacia delante o hacia atrás ⇒ .
– Suelte el estribo y siga desplazando el asiento hasta que encastre.
Ajuste de la inclinación del respaldo
– No ejerza fuerza sobre el respaldo y gire la rueda. Ajuste del apoyo lumbar
25)
– No ejerza fuerza sobre el respaldo y gire la rueda.
Girar el asiento
25)
– Baje la banqueta del todo y desplace el asiento completamente hacia atrás.
– En el caso del asiento del conductor , incline también el respaldo
hacia delante para que no choque con el volante al girar el
asiento.
– Tire hacia arriba de la palanca y gire el asiento ⇒.
Ajuste de la altura del asiento
– Mueva la palanca hacia arriba o hacia abajo partiendo de la posi- ción básica (en caso necesario, varias veces). El asiento subirá o
bajará paulatinamente ⇒.
Ajuste del reposabrazos
25)
– Gire la rueda moleteada situada debajo del reposabrazos para ajustarlo conforme a su estatura.Al realizar el ajuste del apoyo lumbar, el acolchado de esa zona se arquea
más o menos. De esta manera se adapta a la curvatura natural de la columna
vertebral.
¡ATENCIÓN!
•
Durante la marcha no se debe ajustar jamás el asiento del conductor o
del acompañante. Al realizar el ajuste durante la marcha se adopta una
posición incorrecta con el consiguiente peligro de sufrir lesiones. Ajuste el
Fig. 87 Mandos del
asiento delantero
izquierdo
A1
A1
A2
25)Equipamiento opcionalA3A4
A4
A5A6
ALHAMBRA_09_05 Seite 133 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos
134asiento del conductor o del acompañante únicamente con el vehículo dete-
nido.•
Para reducir el riesgo de lesiones en caso de frenazos bruscos o de acci-
dente, no conduzca nunca con el respal do inclinado en exceso hacia atrás.
El cinturón de seguridad sólo garantiza una protección óptima cuando los
respaldos van en posición vertical y los ocupantes llevan puestos los cintu-
rones de seguridad de forma correcta. Cuanto más inclinado hacia atrás
esté el respaldo del asiento, mayor será el peligro de sufrir lesiones por
llevar mal puesto el cinturón.
•
Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atenci ón o de modo incontrolado, podrían
producirse magulladuras.
•
Durante la marcha no se debe girar jamás el asiento del conductor o del
acompañante. Al realizar el ajuste du rante la marcha se adopta una posi-
ción incorrecta con el consiguiente peligro de sufrir lesiones. Únicamente
gire el asiento del conductor o del acompañante cuando el vehículo esté
detenido.
•
Durante la marcha, los asientos giratorios delanteros tienen que ir
montados en el sentido de la marcha y estar perfectamente encastrados.
Una vez girados, los asientos delanteros sólo se podrán utilizar cuando el
vehículo esté detenido.¡Cuidado!
Al girar los asientos, no debe encontrarse ninguna persona sobre los
mismos. De lo contrario, se da ñará el mecanismo giratorio.
Calefacción de los asientos

El cojín y el respaldo de los asientos delanteros están equi-
pados con calefacción eléctrica.– Gire el mando correspondiente ⇒fig. 88 para encender la cale-
facción del asiento. En la posición 0 la calefacción del asiento
está desconectada.La calefacción sólo funciona con el encendido conectado. Con el mando
izquierdo se regula la calefacción del as iento izquierdo y con el derecho la del
asiento derecho.
¡Cuidado!
Para que los elementos calefactores de los asientos calefactables no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter el
cojín o el respaldo de los mismos a cargas excesivas concentradas en un solo
punto.
¡ATENCIÓN! (continuación)
Fig. 88 Consola central:
mandos de la calefacción
de los asientos
ALHAMBRA_09_05 Seite 134 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos135
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Asientos traserosCaracterísticas del equipamiento de los asientosLos asientos de la parte trasera pueden presentar los siguientes detalles
según la versión del modelo:•
Cinturón de seguridad integrado de tres puntos de anclaje con presilla
desplazable para la lengüeta del cinturón.
•
Puntos de anclaje ISOFIX integrados para un asiento para niños .
•
Apoyacabezas regulables en altura ⇒página 131.
•
Plaza para una sola persona.
•
Reposabrazos regulables
26).
•
Se pueden desmontar ⇒página 138.
•
Asiento integrado para niños
26).
Asiento con asiento integrado para niños
La funcionalidad de los asientos con as iento integrado para niños no varía de
la de los asientos convencionales. Pa ra más información sobre los asientos
integrados para niños, consulte el capítulo “Seguridad ante todo”.
Disposición de los asientos
Segunda fila, asiento izquierdo.
Tercera fila, asiento izquierdo. Segunda fila, asiento del centro.
26)Equipamiento opcional
Fig. 89 Número máximo de asientos permitidos en el
Alhambra
A1A2
A3
ALHAMBRA_09_05 Seite 135 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos
136
Segunda fila, asiento derecho.
27).
Tercera fila, asiento derecho.
27).
Indicaciones sobre el montaje de los asientos
•
Los asientos y son idénticos y pueden intercambiarse entre sí.
•
Los asientos y son idénticos y pueden intercambiarse entre sí.
•
El asiento puede montarse en el lugar del asiento .
•
El asiento , se puede montar en lugar de los asientos , , y
p.
Desplazar los asientos – Procure que el vehículo no se encuentre en una pendiente pronunciada. – Tire del estribo de desbloqueo
⇒fig. 90 hacia arriba, en la direc-
ción de la flecha, y manténgalo en esta posición.
– Desplace el asiento.
–Suelte la palanca.
– Compruebe si el asiento está bien encastrado.
¡ATENCIÓN!
•
¡Actúe con precaución al ajustar el asiento longitudinalmente! Si se
hace sin prestar atención o de modo incontrolado, podrían producirse
magulladuras.
•
Realice los ajustes pertinentes del asiento sólo con el vehículo dete-
nido. De lo contrario, puede que el asiento se desajuste durante la conduc-
ción provocando una situación de peligro con el consiguiente riesgo de
sufrir graves lesiones.
•
Tenga en cuenta los consejos de seguridad referidos a los asientos
⇒ página 140.
27)Equipamiento opcionalA4A5
A1
A2
A4
A5
A2
A1
A3
A1
A2
A4
A5
Fig. 90 Ajuste longitu-
dinal del asiento
ALHAMBRA_09_05 Seite 136 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos137
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Abatir el respaldo y levantar el asiento
Existen dos posibilidades para abatir el respaldo y levantar el
asiento.
Abatir el respaldo
– Tire hacia arriba de la palanca de bloqueo situada en la
banqueta ⇒fig. 91 o presione hacia abajo la palanca
situada en la parte trasera del asiento ⇒fig. 92 .
– Abata el respaldo hasta que encastre.
Levantar el asiento
– Baje completamente el apoyacabezas ⇒página 132.
–Abata el respaldo.
– Tire hacia arriba de la palanca de bloqueo situada en la banqueta ⇒fig. 91 o tire del lazo situado en la parte trasera
del asiento ⇒fig. 92 .
– Levante el asiento hacia delante.
Bajar el asiento
– Baje el asiento hasta que encastre en los anclajes posteriores del piso.
– Levante el respaldo.
– Compruebe si el asiento está correctamente encastrado tirando de él hacia arriba.
– Ajuste el apoyacabezas conforme a la estatura del ocupante.Cuando está abatido, el respaldo está bloqueado. Por ello, para levantarlo,
hay que accionar de nuevo una de las palancas de bloqueo .
Fig. 91 Lateral del
asiento: abatir el respaldo
y levantar el asientoFig. 92 Parte trasera del
asiento: abatir el respaldo
y levantar el asiento
A2
A2
A3A3
A2
ALHAMBRA_09_05 Seite 137 Freitag, 30. September 2005 12:44 12

Asientos y portaobjetos
138
¡ATENCIÓN!
Si se accionan las palancas para el ajuste de la inclinación sin sujetar el
respaldo, éste se abate por la fuerza de un muelle y puede causar lesiones.•
Sujete siempre el respaldo del asiento cuando ajuste la inclinación del
mismo.
•
Tenga en cuenta los consejos de seguridad referidos a los asientos
⇒ página 140.
Desmontar y montar los asientos
El desmontaje y montaje de los asientos es más fácil si se
realiza entre dos personas.
Desmontar el asiento
– Baje completamente el apoyacabezas ⇒página 132.
–Abata el respaldo ⇒página 137.
– Levante el asiento hacia delante ⇒ página 137.
– Al desmontar un asiento de la tercera fila
28)
, hay que desplazar
el asiento completamente hacia atrás y el asiento de la segunda
fila hacia delante del todo.
– Comprimir los dos estribos ⇒fig. 93 s i t u a d o s d e b a j o d e l a s i e n t o
en la dirección de la flecha y sacar el asiento hacia arriba.
Montar el asiento
– Comprimir en la dirección de la flecha los dos estribos situados
debajo del asiento y mantenerlos así.
Fig. 93 Estribos para
desmontar y montar el
asiento
28)Equipamiento opcional
Fig. 94 Montaje del
asiento: estribos y pernos
ALHAMBRA_09_05 Seite 138 Freitag, 30. September 2005 12:44 12
